1 LÄMMÖNTUOTANTORATKAISUJA BIO HEATING TECHNOLOGY kw jopa 95 % PALAMISEN HYÖTYSUHDE PROJEKTI MARTIN 250 KW VUOSI

2 BMT PowerCont JÄRJESTEMÄN OSAT Savupiippu Savukaasujen puhdistuslaitteet Sykloni Polttoainevarasto MODUULI SISÄLTÄÄ: z Kattila huoneen z Kattilan BMT Power kw z Automaattinen palamisilmojen säätö z Sykloonin sulkusyöttimellä z Automaattinen tuhkanpoistojärjestelmä polttimessa ja konvektiossa. z Pakokaasuimuri, alipainesäädollä z Putkisto, kaikki pumput ja venttiilit z Lämmöntuotantoyksikön ohjausjärjestelmän z Etäyhteyden internetin välityksellä z Automaatinen poltonohjaus z Ylipaineventtiili z Ilmanvaihtojärjestelmä z Sähkö- ja automaatiokaappi z Kattilahydrauliikka z Sisävalaistus z Ikkuna ja ovi kattilahuoneessa z Käsienpesuallas kattilahuoneessa z Ulkovalaistus liiketunnistimella z Sadevesijärjetelmä z Viemäri z Lämmöntuotantoyksikkö viimeisteltynä sisältä ja ulkoa LÄMMÖNTUTANTOYKSIKKÖN LISÄVARUSTEET: z Polttoainevaraston tilavuuden lisääminen z Multisyklooni (vakiona syklooni) z Lämmön tuottaminen lämmönvaihtimen välityksellä z Energiamittari z Työkalukaappi, työkalut z Polttoainevarastoon ovet (korkeus 1500 mm) z Lämmöntuotantoyksikön pinnoitus puupanelilla z Piipun korkeuden lisääminen z Kameravalvonta z Tuhkakontti m 3 0,25/0,5/0,8/2,2/6,0/10,0 z Sulkusyötin polttoainejärjestelmään (polttoaineen kosteus 10 30%) z Etäyhteys matkapuhelimella ja tietokoneella z Automaattinen sytytys Tuhka kontti kattila sarja BMT Power kw

3 Kattila sarja BMT Power kw Pinnoitus ja eristys Vesi Keramiikka Ilma Ilma Turbulaattori jokaisessa konvektio putkessa. Keraaminen palotila Lämmönvaihdin Ilma Polttoaine Arina Tuhkanpoito konvektion alta ( kw kattila) Automaattinen tuhkanpoisto arinan alta KATTILAN TEKNISET TIEDOT: z Nimellisteho kw z Tehoalue % z Palamisen hyötysuhde jopa 95%, lämmitämisen hyötysuhde jopa 93% z Kattila valmistetaan polttoainekosteudelle 10 30% tai 30 55% z Arinan liikutus vaihdemoottorilla tai hydrauliikalla z Arinapalikat sisältävät kromia 20% z Automaattinen ensio- ja toisioilman säätö z Pystykonvektion automaatinen mekaaninen puhdistus ja tuhkan poisto z Palopää on täys vesi jäähdytyksellä ja vuorattu täysin keraamisesti z Savukaasut jopa alle 160 C z Käyttöikä vähintään 10 vuotta BMT PowerCon lämmöntuotantoyksikköön asennetaan seuraavat mittaus- ja valvontalaitteet. Seuraavat anturit LIEKKILÄMPÖANTURI JÄÄNNÖSHAPEN MITTAUS YLILÄMPÖ TERMOSTAATI KUIVIINKIEHUNNAN ESTIN VESILÄMMÖN YLÄ- JA ALA LÄMMÖN HÄLYTYKSET TAKAPALOTERMOSTAATTI SAVUKAASUJEN LÄMPÖTILA-ANTURI

4 BMT PowerCont KW BMT PowerCont teho kw 150 kw 250 kw 350 kw 499 kw 750 kw 999 kw Varaston tilavuus m KONTTI:* Yleismitat Pituus, l mm Leveys, b mm Korkeus, h mm Pohjapinta-ala m2 26,56 38,88 26,56 38,88 26,56 38,88 30,876 43,2 30,876 44,28 33,864 47,952 Seinän paloluokka EI EI60 EI60 EI60 EI60 EI60 EI60 EI60 EI60 EI60 EI60 EI60 EI60 Varaston katon hydraulinen nosto Kyllä/ Ei Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Varstotekniikka tyyppi, koko jousipurkain Varaston tilavuuden lisääminen m > > > > > > > > > > > >82 KATTILAJÄRJESTELÄ: suurin käyttöpaine Bar Palotila, polttoaineen kosteudelle 30-50% Palotila, polttoaineen kosteudelle 10-30% Arinan pinta-ala m 2 0,3 0,3 0,5 0,5 0,8 0,8 1,2 1,2 1,7 1,7 2,3 2,3 Palotilan tilavuus m 3 0,45 0,45 0,95 0,95 1,3 1,3 2,1 2, ,8 4,8 Arinan liikutus Kyllä/Ei Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Turbulaattorit Kyllä/Ei Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Konvektion mekaaninen automaattinen puhdistus Kyllä/Ei Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kattilavenden yhde DN Polttoaineen syöttöruuvi D/mm Sulkusyötin Kyllä/Ei Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Syklooni Kyllä/ Ei Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Pakokaasuimuri kw 0,75 0,75 1,5 1, ,5 5,5 7,5 7,5 Automaattinen tuhkanpoisto arinan alata Kyllä/Ei Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Automaatinen tuhkanpoisto kattilasta Automaatinen tuhkanpoisto konvektion alta Automaatinen tuhkan nostoruuvi Elemetti savupiippu, rosteri Kyllä/Ei Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Ei/ Ruuvi Ei/ Ruuvi Ei/ Ruuvi Ei/ Ruuvi Ei/ Ruuvi Ei/ Ruuvi Ei/ Ruuvi Ruuvi D140 Ruuvi D140 Ruuvi D140 Ruuvi D140 Ruuvi D140 Ruuvi D140 Ruuvi D Ruuvi D140 Ruuvi D140 Ruuvi D140 Ruuvi D140 Ruuvi D140 D mm/h mm D200/H6000 D200/H6000 D200/H6000 D200/H6000 D200/H6000 D200/H6000 D200/H6000 D200/H6000 D300/H6000 D300/H6000 D350/H6000 D350/H6000 * VALMISTAJA PIDÄTTÄÄ OIKEUDEN MUUTOKSIIN

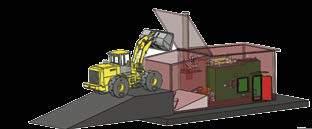

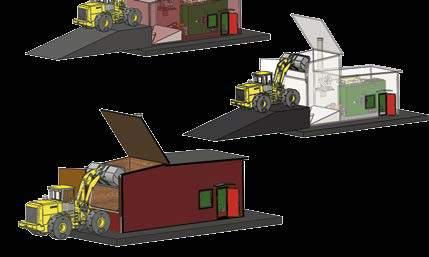

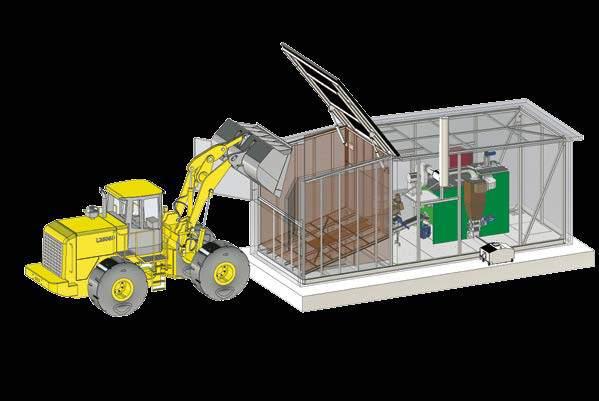

5 BMT PowerCont POLTTOAINEVARASTO JOUSIPURKAIN TILAVUUDET m 3 YLEISMITAT: z Leveys 3000 tai 4000 mm z Pienin korkeus mm projekti z Suurin korkeus mm projekti z Pituus 3000 tai 4000 z Lastauskorkeus 5.5 m z Lattian kulma 120 z Standardin SFS-EN mukainen polttoaine POLTTOAINEVARASTOSSA: z Jousipurkain z Ruuvikuljetin z Hydraulisesti nouseva katto, joka mahdollistaa erinlaiset täyttötavat. POLTTOAINEVARASTON TILAVUUDEN LISÄÄMINEN Kun seinäkorkeutta lisätään muutuvat tilavuudet seuraavasti: BMT PowerCon kw 34 м 3 47 м 3 57 м 3 82 м 3 BMT PowerCont 999 kw 25 м 3 39 м 3 43 м 3 67 м 3 Polttoainevaraston kokonaistilavuus

6 SAVUKAASUJEN ARVOJA O % CO ,0 17,5 % CH ppm NOx ppm SO ppm Hiukkaset.... <200mg/m3 multisykloni suodatettuna... < 5 mg/m3, pussisuodin palamishyötysuhde % Lämmityshyötysuhde/a % Käyttävyysaste...>95% Tehonsäätyvyys, autostart % Sähköenergian tarve...<1,5% lämmöstä SÄHKÖLIITYNTÄ SULAKKEET 150 kw 250 kw 350 kw 499 kw 750 kw 999 kw 3x16A 3x25A 3x25A 3x32A 3x40A 3x50A SYYTÄ MIKSI VALITSET 5BMT PowerContin BIO HEATING TECHNOLOGY Palamisen hyötysuhde jopa 95% Asennus 24tunnissa, kiitos suunnittelun ja tehdasvamistuksen Varmatoiminen, toimii miehittämättömänä jaksottaisvalvottuna Vastriku 31, Paikuse Viro info@biomobitek.com MYYNTIPÄÄLLIKKÖT FIN jouni.kanerva@biomobitek.com EST/FIN/ENG/RUS georgi.aleksejev@biomobitek.com 4 Hiljainen, moderni teknologia ja minimaaliset päästöt EDUSTAJA 5 Luotettavuus ja kestävyys
