Suomussalmen kunta Ervinkatu Suomussalmi

Transkriptio

1 Suomussalmen kunta Ervinkatu Suomussalmi Kainuun AHA-asiantuntijat Oy Hanna Tertsunen ja Sanna Lindeman

2 2 Sisällysluettelo 1. Kohteen ja toimeksiannon yleistiedot Kohde Tilaaja Toimeksianto rajauksineen Kartoituskäynti ja raportointi sekä lähtötiedot Raportin laadintaperusteet Yleiskuvaus kohteesta Materiaalit, jotka eivät sisällä asbestia Peltikatto ja sokkelimaali Pikieristeet ja kellarikerros yleensä Muovimatot, liimat ja tasoitteet Laatoitusten kiinnitysliimat ja laastit sekä saumalaastit Seinätasoitteet Mahdollisesti asbestia sisältävät materiaalit Kaukolämpöputket Asbestipitoiset materiaalit Julkisivun kuitusementtilevy Rakenteissa olevat putkieristeet Vinyylilaatta ja sen kiinnitysliima Asbestipitoisten materiaalien purkutyö PAH-yhdisteet Ikkunariiveet PAH-työmenetelmät Muut rakennusmateriaalien haitta-aineet Teolliset mineraalikuidut (MMMF) Mikrobivauriot Yhteenveto Allekirjoitus ja liitteet Lähteet... 16

3 3 1. Kohteen ja toimeksiannon yleistiedot 1.1.Kohde Entinen asuinrakennus, rivitalo Ervinkatu 3, Suomussalmi 1.2.Tilaaja Suomussalmen kunta insinööri Pia Lindfors p , s-posti. 1.3.Toimeksianto rajauksineen Tutkimustyön toimeksiantona oli kartoittaa rakennuksen mahdolliset asbestia tai muita haitta-aineita sisältävät materiaalit rakennuksen kokonaispurkua varten. Betonirakenteiden hyötykäyttökelpoisuuden määritys ei kuulunut toimeksiantoon. Mikäli purkutyön yhteydessä rakenteista paljastuu materiaaleja, joiden on syytä epäillä sisältävän asbestia tai muita haitta-aineita, on ne tutkittava ja työtä jatkettava tulosten perusteella määräytyvin työmenetelmin. 1.4.Kartoituskäynti ja raportointi sekä lähtötiedot Kartoitus kohteessa suoritettiin Hanna Tertsusen ja Jukka Karppisen toimesta. Kohde raportoitiin viikolla 51. Lähtötietoina rakennuksesta on tarjouspyynnön mukaiset perustiedot rakennuksesta sekä rakennuspiirustuksista asemapiirrokset, pohjapiirros sekä LVVI-piirustukset.

4 4 1.5.Raportin laadintaperusteet Asbesti- ja haitta-ainekartoitusraportti on laadittu RT Asbesti, asbestikartoitus ja siitä aiheutuvat toimenpiteet periaatteiden mukaan. Haitta-aineiden tutkimuksessa kokoavana perusteena on käytetty RT Haitta-ainetutkimus. Tilaajan ohje kortin mukaisia rajanvetoja. Asbesti- ja haitta-ainekartoituksen tekstiosuudessa kerrotaan yleistietoa kartoituskohteesta. Ne materiaalit, joissa oli syytä epäillä asbestia tai muita haitta-aineita olevan, on eritelty raportissa tarkemmin tulosten esittämisen yhteydessä sekä sanallisesti että valokuvin. Raportin lopussa liitteinä 1 on laboratorion tutkimuslausunnot kohteen materiaalinäytteiden tuloksista ja liitteenä 2 kohteen piirustukset. Erillistä massalaskentataulukkoa asbestipitoisistamateriaaleista ei kartoituksen yhteyteen tehdä vaan massat on merkitty pöytäkirjan yhteenvedossa. 2. Yleiskuvaus kohteesta Ervinkatu 3 on vuonna 1962 asuinrakennukseksi valmistunut rivitalo. Rakennuksessa on viisi läpi rakennuksen olevaa asuntoa ja osittainen kellarikerros, missä on asukasvarastot sekä lämmönvaihdinhuone. Rakennus on ollut kytketty kaukolämpöön, joten varsinaista omaa lämpölaitosta rakennuksessa ei ole. Asunnon 3 märkätilat on kokonaan purettu pohjavaluun saakka sekä eteistilasta poistettu muovimatto. Kellarikerros on betonirakenteinen. Maanvaraiset seinät on pietty sisäpuolelta, ja niissä on kuorimuuraus. Rakennuksessa on betonisokkeli ja varsinainen yksikerroksinen asunto-osa on puurunkoinen. Seinärakenne on sisältä ulospäin seuraava: lastulevy, pinkopahvi, lastulevy, vinolaudoitus, alumiinipinnoitettu pahvi, runko ja mineraalivilla, tervapaperi, julkisivulaudoitus. Alapohjan rakenteesta on puretun kylpyhuoneen rakenteesta näkyvillä, että kyseisessä kohdassa rakennuksessa on kaksiholvilaatta, missä betonivalujen välissä on kevytsorakerros.

5 5 Rakennuksen julkisivussa ikkunanpielissä on verhousmateriaalina kuitusementtilevy, muutoin pääjulkisivu on tiilimuurattu. Räystäslinjan pystyosat on pellitetty ja rakennuksen vesikate on maalattua peltiä. Katolla olevat ylös nostot on joko puurunkoisia tai tiilimuurattuja ilmanvaihtokanavien ylös tuonteja, mitkä ovat pellitettyjä. Kellaritiloissa noin puolesta välistä alaspäin tilat on maalaamatonta betoni- ja tiilipintaa ja yläosastaan pinnat on maalattu valkoiseksi. Kaikki väliovet kellarissa on puurakenteisia. Asuinkerroksen lattioiden pintamateriaaleina on kuivissa tiloissa useita erityyppiä lattiamattoja ja märkätilojen lattioissa kuusikulmainen klinkkerilaatta. Märkätiloissa lattioita on päälle laatoitettu ja yhdessä lattiassa laatan päällä on myös muovimatto. Asuinhuoneiden kevyet väliseinät on maalattua kipsilevyä, ulkoseinän lastulevyt on myös maalattu. Huoneistoväliseinät ovat kivirakenteiset ja ne on tasoitettu ja maalattu. Keittiöiden kalusteväleissä on käytetty laatoitusta, samoin märkätiloissa. Huoneistoissa on sisäkattopintana puukuitulevy, minkä taustalla harvalaudoitus ja höyrynsulkumuovi. 3. Materiaalit, jotka eivät sisällä asbestia Rakennuksen kartoituksen mukaisella laajuudella esiintyvistä materiaaleista, joiden oli syytä epäillä sisältävän asbestia, voitiin todentaa asbestista vapaiksi laboratoriotutkimuksilla alla esitetyt materiaalit. Laboratorion asbestitutkimuksien lausunto on raportin liitteinä Peltikatto ja sokkelimaali Rakennuksen vesikatto on puurunkoinen ja siinä on pinnoitteena pelti. Pellitystä on myös räystäiden pystyosissa. Pellityksen valkeasta maalipinnoitteesta kerättiin materiaalinäyte 1. Rakennuksen sokkelin näkyvät betonipinnat on maalattu ruskealla maalilla. Kyseisestä maalista kerättiin materiaalinäyte 3. Laboratoriolausunnon mukaan maalipinnoitteet eivät sisällä asbestia. Puuverhousten maalipinnoitteissa ei kirjallisuuteen perustuen ole käytetty asbestia.

6 6 Sokkelin ja rakennuksen rungon alajuoksun välissä on tutkimusten perusteella käytetty lämpökatkona mineraalivillaa. Pikieristeitä ei tutkimuksissa havaittu. Kuva 1. Rakennuksen vesikaton ja räystäiden pellityksiä Kuva 2. Sokkelin ja alajuoksun välissä mineraalivilla. Kuvassa näkyvissä myös sokkelimaali Yläpohjan tutkimuksissa todennettiin, että yläpohja on eristetty alun perin mineraalivillalla ja mineraalivillan päälle on asennettu vuorivillakerros. Yläpohjassa ei todennettu tuulensuojalevytyksiä. Rakennusta palvelevat ilmanvaihtokanavat on yläpohjan osalla tiilimuurattuja. Asbestisementtisiä kanavaosia ei tutkimustyössä todennettu. Ilmanvaihtokanavien muuraamisessa ei ole ollut tapana käyttää tulilaastia, joten tarvetta muurauslaastin tutkimiselle rakennuksessa ei ole.

7 7 3.2.Pikieristeet ja kellarikerros yleensä Rakennuksen kellarin perusmuurin sisäpuolisesta vedeneristyspiestä kerättiin materiaalinäyte 4. Asuinhuoneistojen märkätilojen lattian pintavalun alla esiintyy vedeneristyspikikerros tutkimusporauksen perusteella. Märkätilojen lattian piestä otettiin materiaalinäyte 11. Vedeneristyspikimateriaalit eivät sisällä asbestia laboratorioanalyysien perusteella. Kellarissa on yksittäinen peltinen, kantikas ilmanvaihtokanavaveto. Ilmanvaihtokanavassa ei ole saumoja lainkaan, vaan kanavaosat on juotettu yhteen. Rakennusta palvelevassa lämmönjakohuoneessa on lämmönvaihdin. Kaikki tilan putkieristeet on vaihdettu uusiin, joten asbestia sisältäviä putkieristeitä tilassa ei enää ole. Kaikki Kuva 3.Perusmuurin vedeneristyssively kellarin ovet ovat kevytrakenteisia puuovia. Kellarikerroksen seiniä ei ole tasoitettu. 3.3.Muovimatot, liimat ja tasoitteet Asuntojen lattiamatot jaettiin laboratorioanalyysejä varten kolmeen eri ryhmään. Yhdessä kylpyhuoneessa on laatoituksen päälle asennettu lattiamatto. Se on materiaaliomaisuuksiensa perusteella sen verran uudempaa tyyppiä, että se voidaan todentaa asbestittomaksi ilman materiaalinäytettä. Näytteeseen 5 on kerätty materiaalia massapohjaisista muovimatoista sekä niiden alla esiintyvästä alkuperäisestä juuttipohjaisesta linoleum-matosta. Massapohjaisissa muovimatoissa on tumma, puukuviointi ja pohjana näissä on vaalea massa. Kyseisiä massapohjaisia lattiamattoja on ainakin asunnossa 4 ja alkuperäistä linoleum-mattoa myös joidenkin asuntojen vaatehuoneissa.

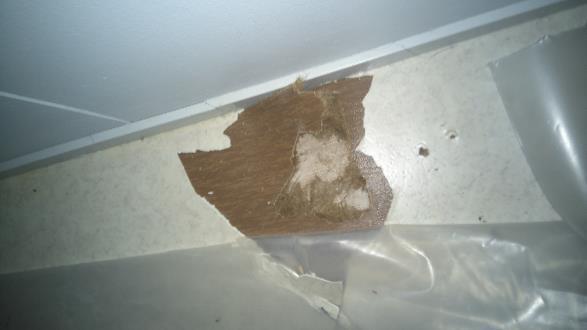

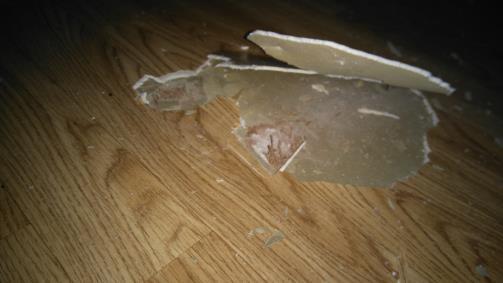

8 8 Asuntojen lattiamattoja on uusittu useissa eri asuntojen huoneissa. Lattiamattojen asennusajankohta ei ole tiedossa. Uudemmista, marmorikuvioisista lattiamatoista, niiden kiinnitysliimoista ja lattiatasoitteista kerättiin koontinäytteenä materiaalinäyte 6. Asunnon 3 olohuoneessa todennettiin uudemman lattiapinnoitteen alla todennäköisesti myös alkuperäistyyppistä, karvapohjaista muovimattoa. Kyseisestä muovimatosta, sen kiinnitysliimasta ja lattiatasoitteesta otettiin materiaalinäyte 7. Kuvat ja 6. Marmorikuvioinen, karvapohjainen ja massapohjainen muovimatto. Matot eivät sisällä asbestia.

9 9 Laboratorioanalyysien mukaan muovimatot, niiden kiinnitysliimat ja lattiatasoitteet eivät sisällä asbestia. Rakennuksen lattiapinnoitteita avattiin lisäksi useasta eri kohdasta, jotta mahdollinen mustan kiinnitysliiman esiintyminen asuntojen mattopinnoitteiden alla voitiin poissulkea. 3.4.Laatoitusten kiinnitysliimat ja laastit sekä saumalaastit Rakennuksen märkätilojen seinät on laatoitettu alkuperäiseen alaslasketun katon kattopintaan saakka. Laatat on kiinnitetty liimaamalla. Kylpyhuoneiden seinälaatoitusten kiinnitysliimoista ja saumalaasteista kerättiin materiaalinäyte 8. Kuvat 7, 8 ja 9. Laatoitusten kiinnitysliimoja ja laasteja sekä saumalaasteja. Kyseiset materiaalit rakennuksessa eivät sisällä asbestia

10 10 Kylpyhuoneissa on alkuperäisenä lattianpintamateriaalina käytetty neliönmuotoista, nupupintaista klinkkerilaattaa. Kyseisen laatoituksen kiinnitys- ja saumalaasteista otettiin materiaalinäyte 9. Osassa kylpyhuoneita esiintyy uudempaa noin 80-luvulla asennettua lattialaattaa. Näistä kiinnitys- ja saumalaasteista otettiin materiaalinäyte 10. Keittiöiden taustalaatoituksia on uusittu jossain vaiheessa, sillä kaikissa keittiöissä laatoitukset on kiinnitetty laastilla, mutta laastin alla esiintyy entistä kiinnitysliimaa. Uudemmista kiinnityslaasteista ja tasoitteista sekä alla olevasta liimasta kerättiin materiaalinäyte 11. Laboratorion tutkimuslausunnon mukaan kaikki em. materiaalit ovat vapaita asbestista. 3.5.Seinätasoitteet Asuntojen väliset osastoivat seinät on kivirakenteisia ja ne on rapattu/tasoitettu ennen maalaamista. Seinien rappauksesta/tasoitteesta kerättiin materiaalinäyte 13 ja laboratorion tutkimusraportin mukaan materiaali ei sisällä asbestia. 4. Mahdollisesti asbestia sisältävät materiaalit Tutkimustyön yhteydessä määriteltiin myös materiaaleja tai rakenteita, mitkä voidaan kokemukseen perustuen määritellä riskiksi asbestin esiintymisen suhteen. 4.1.Kaukolämpöputket Rakennuksen lämmitysmuotona on ollut kaukolämpö. Rakennuksen iän perusteella on todennäköistä, että kaukolämpöputkina on käytetty ns. himanit-putkia, mitkä sisältävät asbestia. Putkia ei päästy kartoituksen yhteydessä tarkastamaan. Mahdollisuus niiden esiintymiseen on huomioitava purkutyössä ja tilannetta tarkasteltava, kun putket on saatu esille.

11 11 5. Asbestipitoiset materiaalit Osa asbestipitoisista materiaaleista on sellaisia, että ne voidaan tunnistaa asbestia sisältäväksi rakentamisajankohtaan ja kartoittajan pätevyyteen perustuen. Niistä materiaaleista, joista epäiltiin asbestia löytyvän, kerättiin materiaalinäytteet ja lähetettiin laboratorioon tutkittavaksi. Laboratorion tutkimustulokset raportin liitteenä Julkisivun kuitusementtilevy Rakennuksen julkisivussa ikkunalinjan yläpuolella on julkisivun verhousmateriaalina kuitusementtilevyä. Kyseisestä levystä kerättiin materiaalinäyte 2, jonka todennettiin laboratoriotutkimuksessa sisältävän asbestilajikkeista krysotiiliä ja krokidoliittiä. Krokidoliittiä sisältävän asbestipitoisen materiaalin purkutyössä tulee huomioida sitä koskevat erityiset määräykset. Kuva 10. Rakennuksen julkisivun kuitusementtilevytys sisältää asbestia. Levytyksessä on asbestilajikkeista krokidoliittiä

12 Rakenteissa olevat putkieristeet Keskimmäisessä asuinhuoneistossa on märkätila purettu kokonaan pois sekä hieman väliseinälinjoja. Purkutyössä avattujen rakenteiden tutkimuksen perusteella voidaan todentaa, että rakennuksen lattian betonirakenteiden sisällä on putkilinjoja, joissa eristeenä on aaltopahvikouru ja sinä sisimpänä osana asbestipahvi. Kylmävesijohdon ympärillä asbestiputkieristettä ei havaita, ainakaan tarkastelun alaisessa kohdassa. Putkieristeiden määrä on mitoitettu tilaajan toimittamien alkuperäisten tekniikkapiirustusten perusteella. Kuva 11. Rakenteissa olevissa putkissa putkieristeenä asbestipahvieriste, mikä on pinnoitettu aaltopahvilla 5.3.Vinyylilaatta ja sen kiinnitysliima Tuulikaappien mattosyvennysten ympärillä on lattian pintamateriaalina vinyylilaatoitusta. Vinyylilaatta kiinnitysliimoineen kirjataan asbestia sisältäväksi ilman materiaalinäytettä kartoittajan pätevyyteen perustuen materiaaliteknisiin ominaisuuksiin ja rakentamisajankohtaan.

13 Asbestipitoisten materiaalien purkutyö Asbestipitoisten materiaalien purkutyö tulee tehdä asbestivaltuutetun yrityksen toimesta asbestipurkutyömenetelmin. Työtä suunnitellessa on huomioitava turvallisen asbestipurkutyön periaatteet, mitkä velvoittavat rajoittamaan kulkua asbestipurkutyöalueella. Kohteen asbestipurkutyötä suunnitellessa tulee erityisesti ottaa huomioon krokidoliitin esiintyminen julkisivun minerit-levyissä ja kyseiseen siniseen asbestilajikkeeseen liittyvät tiukemmat määräykset. Asbestipurkutyön aloittamisesta tulee asbestipurku-urakoitsijan ilmoittaa aluehallintovirastolle ennakkoilmoituksella vähintään 7 vuorokautta ennen purkutyön aloittamista. Lisäksi asbestipurkutyöstä tulee laatia erillinen asbestipurkutyön turvallisuussuunnitelma, missä esitetään kohteessa tehtävien töiden lainsäädännöllisten vaatimusten täyttäminen, työmenetelmät, puhtauden toteamistaso sekä jätteiden käsittely. Ennakkoilmoitus ja turvallisuussuunnitelmat tulevat olla esillä asbestipurkutyömaalla. 6. PAH-yhdisteet PAH-yhdisteet syntyvät epätäydellisen palamisprosessin seurauksena. Rakentamisessa niitä esiintyy kreosoottipohjaisissa kyllästeissä sekä piki- ja bitumituotteissa. PAH-yhdisteet ovat CAM-luokituksen mukaan syöpävaarallisia yhdisteitä. PAH-yhdisteiden esiintymisellä voi olla vaikutusta purkumenetelmään ja jätteenkäsittelyyn. Laboratorion materiaalinäytteestä tekemän PAH-analyysin tutkimustulos on liitteenä Ikkunariiveet Tutkimustyössä todennettiin rakennuksen ikkunoiden tiivisteenä käytetyn hampputiivistettä, mikä oli hajunsa perusteella käsitelty kreosoottia sisältävällä öljyllä ennen paikalleen asentamista. Materiaalista otettiin näyte PAH-yhdistepitoisuuksien varmistamiseksi.

14 14 Laboratorion tutkimuslausunnon mukaan ikkunariiveen materiaalinäytteessä olevien 16n PAH-yhdisteen kokonaispitoisuus ylittää vaarallisen jätteen raja-arvon 200 mg/kg ollen näytteessä 2400 mg/kg. Purkutyö ja jätteen käsittely tulee suorittaa noudattaen Ratu-kortin ohjetta Kivihiilipikeä sisältävien rakenteiden purku. Osastointimenetelmä. 6.2.PAH-työmenetelmät Ohjeen PAH- yhdistepurkutyöhön vaadittavasta henkilösuojautumisesta ja työtavasta löytyy RATU- kortiston ohjekortista Kivihiilipikeä sisältävien rakenteiden purku. Osastointimenetelmä. Työntekijöiden hengitysilman suojaimena käytetään ylipaineista moottoripuhallinnaamaria kokonaamaria ja suodattimen suodatustasona on vähintään A2/P3-luokan suodatin. Ihokosketusta materiaaliin tulee välttää. Jätteet pakataan ilmatiiviisti kuljetusta varten. Purkutyön aikana tulee huomioida, että PAH-yhdisteitä sisältävä jäte tulee kuljettaa suoraan vastaanottavaan jätelaitokseen, eikä sitä välivarastoida työmaalle. 7. Muut rakennusmateriaalien haitta-aineet Kartoituksen yhteydessä arvioitiin myös muita saneeraustöiden työtapoihin tai jätteenkäsittelyyn mahdollisesti vaikuttavia rakennusmateriaalien haitta-aineita. Huomioista on kerrottu tarkemmin alla. 7.1.Teolliset mineraalikuidut (MMMF) Rakennuksen ulkoseinän runkorakenteessa ja yläpohjassa on käytetty lämmöneristeen mineraalikuituja sisältäviä eristeitä. Ohjeistuksen hyvästä purkutavasta teollisia mineraalikuituja (MMMF) sisältäville eristeille saa esimerkiksi Ratu-kortiston ohjekortista Tavanomaiset purkutyöt. Vaaralliset aineet käsittely ja suojaus. Teollisia mineraalikuituja sisältävien materiaalien käsittelyssä tulee huomioida riittävä henkilösuojautuminen, johon kuuluu vähintään p2-luokan suodattimella varustettu hengityssuojain sekä suojahaalari ja -käsineet. Purkutyössä huomioidaan työssä irtoavien kuitujen leviämisen estäminen. Jätteiden poistaminen tehdään hallitusti.

15 Mikrobivauriot Rakennus on ollut kylmillään jo jonkin aikaa ja rakennuksessa on havaittavissa osittain hyvin voimakasta mikrobiperäistä hajua. Rakennuksen purkutyössä tulee ottaa huomioon henkilösuojautuminen ja mikrobien tai pölyn leviämisen estäminen työalueen ulkopuolelle. Ohjeen hyvästä henkilösuojautumisesta antaa RATU-kortiston ohjekortti Kosteus- ja mikrobivaurioituneiden rakenteiden purku. Ohjekortin mukaan henkilösuojautumisen tason tulee olla vähintään hengityselinten suojaamiseen moottoripuhaltimella varustettu hengityssuojain A2/P3-suodattimella, suojahaalari ja helposti puhdistettavat suojajalkineet. Jätteiden käsittelyssä tulee huomioida pölyn leviämisen estäminen ja jätteiden hallittu käsittely. 8. Yhteenveto Yhteenvetona taloyhtiössä vesijohtosaneerausta varten tehdyssä asbesti- ja haittaainekartoituksessa todetaan seuraavaa: Asbestipitoiset materiaalit: Rakenteissa olevat lämminvesijohdot noin 130 jm Rakenteissa olevat lämpöjohdot noin 190 jm Julkisivun asbestisementtilevy, sisältää krokidoliittiä noin 60 m² Vinyylilaatoitusta tuulikaapeissa noin 5m² Mahdollisesti asbestia sisältävät materiaalit: - Kaukolämpöputket Muut haitta-aineet: - Mineraalikuituja sisältäviä eristeitä rakennuksen rungon lämmöneristeenä - Rakennuksessa mikrobivaurioihin viittaavaa hajua

16 16 9. Allekirjoitus ja liitteet Sotkamossa Kainuun AHA-asiantuntijat Oy Sanna Lindeman Hanna Tertsunen Koulutettu asbesti- ja RI (AMK) haitta-aineasiantuntija Sertifioitu asbestip ja haitta-aineasiantuntija VTT-C p Liitteet: Liite 1 Asbestianalyysi 42411/ASB 1 sivu Liite 2 PAH-analyysi 42411/PAH 1 sivu Liite 3 Rakennuksen pohjapiirros 2 sivua 10. Lähteet Valtioneuvoston päätös asbestityöstä 1380/1994 Valtioneuvoston asetus asbestityön turvallisuudesta 798/2015 Asetuksen soveltamisohje (tyosuojelu.fi) Laki eräistä asbestipurkutyötä koskevista vaatimuksista 684/2015 Työturvallisuuslaki /738 Valtioneuvoston asetus rakennustyönturvallisuudesta 205/2009 Asbesti- ja haitta-aineasiantuntija koulutuksen kurssimateriaali 2012 ja 2016, Rateko Ratu ja RT-kortistojen asbestia ja haitta-aineita koskevat kortistot

17 ASBESTIANALYYSI 42411/ASB /1 Tilaaja: Kohde: Kainuun AHA-asiantuntijat Oy Ervinkatu 3, Suomussalmi Tilauspäivä: Projektinumero: Toimituspäivä: Menetelmät: Tilaajan toimittamat näytteet on tutkittu optisella analyysillä käyttäen polarisaatiomikroskooppia Nikon E200POL tai Motic BA310POL ja/tai alkuaineanalyysillä käyttäen läpäisyelektronimikroskooppia Leo 912 tai Jeol JSM6300 pyyhkäisyelektronimikroskooppia sekä alkuaineanalysaattoria. Tulokset koskevat vain tutkittuja näytteitä. Labroc Oy vastaa toimeksiannoista KSE 2013 TULOKSET: Näytteenottaja: Hanna Tertsunen ja Jukka Karppinen Näyte Materiaali / tila tai rakennusosa Menetelmä VM/EM* Asbestipitoisuus 1 Peltikattomaali. EM Sisältää asbestia, krysotiili ja 2 Julkisivuminerit. VM krokidoliitti. 3 Sokkelimaali. EM 4 Vedeneristyssively, perusmuuri. VM Asunto 2, massapohjaiset lattiamatot + ap. matto, 5 liimat ja tasoitteet. EM Marmorikuvioiset lattiamatot, liimat ja 6 lattiatasoitteet. EM Alkuperäinen karvapohjainen lattiamatto, liima ja 7 tasoite. EM Seinälaatan kiinnitysliima ja saumalaasti, 8 kylpyhuoneet. VM Klinkkerilaatan kiinnitys- ja saumalaasti, 9 kylpyhuoneet. VM Uudemmat klinkkerilaatan kiinnitys- ja 10 saumalaastit, kylpyhuoneet. VM 11 Vedeneristyspiki, kylpyhuoneet. VM Keittiöiden seinälaatoitusten kiinnityslaastit ja - 12 liimat sekä saumalaastit. VM 13 Seinätasoitteet. VM *VM = polarisaatiomikroskooppi, EM = elektronimikroskooppi Miika Huttu Tutkija, FM Hanna Puotiniemi Tutkija, FM LABROC OY TEKNOLOGIANTIE 11, OULU METSÄNNEIDONKUJA 6, ESPOO PUH Y-TUNNUS:

18 Naftaleeni Asenaftaleeni Asenafteeni Fluoreeni Fenantreeni Antraseeni Fluoranteeni Pyreeni Bentso(a)antraseeni Kryseeni Bentso(b)fluoranteeni Bentso(k)fluoranteeni Bentso(a)pyreeni Indeno(1,2,3-cd)pyreeni Dibentso(a,h)antraseeni Bentso(ghi)peryleeni PAH-yht.* 42411/PAH /1 PAH-ANALYYSI Tilaaja: Kohde: Projektinumero: Menetelmät: Kainuun AHA-asiantuntijat Oy Ervinkatu 3, Suomussalmi Tilauspäivä: Toimituspäivä: Analyysi suoritettiin tilaajan toimittamasta näytteestä GC-MSD-menetelmällä. Analyysissä sovelletaan menetelmää ISO Menetelmän mittaepävarmuus on 24 % ja määritysraja on 2,0 mg/kg. Tulokset koskevat vain tutkittua näytettä. Labroc Oy vastaa toimeksiannoista KSE 2013 TULOKSET: Näytteenottaja: Hanna Tertsunen ja Jukka Karppinen [mg/kg] Näyte Materiaali / tila tai rakennusosa 14 Ikkunariiveet. 48 4,2 44 < < < 2 < * Vaarallisen jätteen raja-arvon 200 mg/kg (kokonaispitoisuus, 16-yhdistettä) ylittävät tulokset on lihavoitu. Näytettä 14 vastaavat materiaalit tulee käsitellä RATU-kortissa kuvattujen ohjeiden mukaan. Purkujäte on käsiteltävä ja hävitettävä vaarallisena jätteenä. Anssi Riekki Tutkija, laboratorioanalyytikko LABROC OY TEKNOLOGIANTIE 11, OULU METSÄNNEIDONKUJA 6, ESPOO PUH Y-TUNNUS:

19 Asbestia sisältävät materiaalit rakennuksessa: Rakenteissa olevissa putkissa eristeenä asbestieristeitä Julkisivun kuitusementtilevyssä asbestia, sisältää krokidoliittiä Tuulikaappien lattioissa kynnysmattosyvennyksen reunoilla vinyylilaattaa. Muut rakennusmateriaalien haitta-aineet: Näyte 7. Rakennuksen rungon eristeissä MMMF-kuituja Rakennuksessa mikrobivaurioon viittaavaa hajua Näyte 8. Näyte 5. Asunto 1 Näyte 9. Asunto 2 Asunto 3 Asunto 2 Asunto 1 Asunto 1 Näyte 4. Näyte 12. ja 13. Näyte 2. Näyte 12. Näyte 3. Näyte 1. Näyte 10. Näyte 3. Näyte 8. Näyte 8. Rakennuksen alkuperäinen vesijohtopiirros, punaisella merkitty päälinjat selvyyden vuoksi. Vesijohdot rakenteissa ja lämpimien vesijohtojen eristeissä asbestia. Näyte 6. Asbesti- ja haitta-ainekartoitus Suomussalmen kunta, entinen asuntola Ervinkatu 3, Suomussalmi Kainuun AHA-asiantuntijat Oy Hanna Tertsunen p Liite 2 1(2)

20 Rakennuksen alkuperäinen lämpöjohtopiirros, punaisella merkitty päälinjat selvyyden vuoksi. Lämpöjohdot rakenteissa ja eristeissä asbestia. Asbesti- ja haitta-ainekartoitus Suomussalmen kunta, entinen asuntola Ervinkatu 3, Suomussalmi Kainuun AHA-asiantuntijat Oy Hanna Tertsunen p Liite 2 2(2)
