3/ > 2015 ILMANKÄSITTELY > Sarja MD 3/2-venttiilit TEKNISET TIEDOT ILMANKÄSITTELY. Uutta
|
|
- Elisabet Nurmi
- 6 vuotta sitten
- Katselukertoja:
Transkriptio

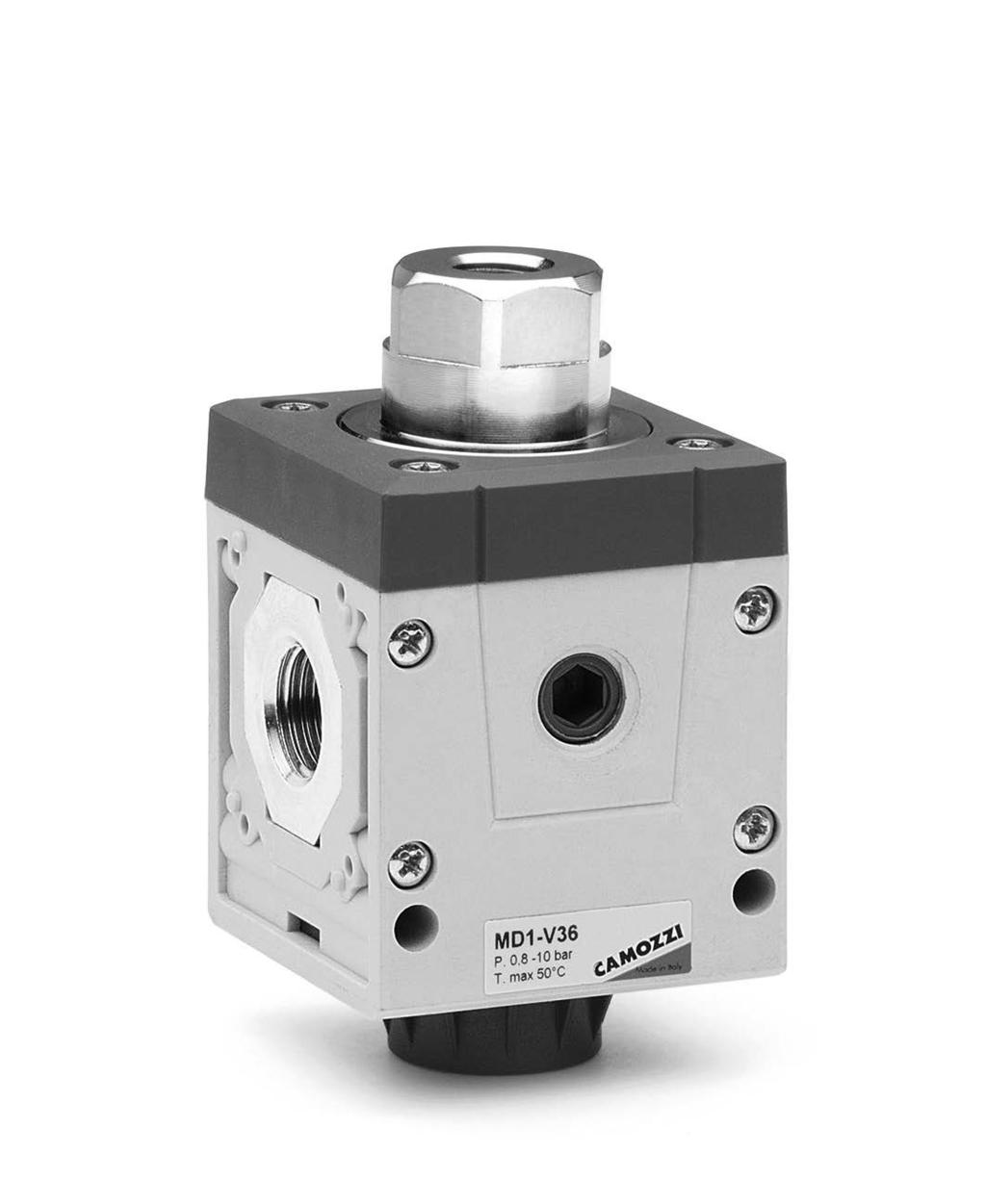

1 LUETTELO > 2015 > Sarja MD /2-venttiilit Sarja MD /2-venttiilit Uutta Liitännät vaihdettavin patruunoin: sisäkierre (1/8, 1/4, /8) tai pistoliittimet Ø 6, 8 ja 10 mm putkelle. Modulaarinen asennus Käsi-, sähköpneumaattinen tai ilmaohjaus»» Suojattavissa asiattomalta käyttämiseltä (käsiohjattu malli)»» Sähköohjatut venttiilit erilaisilla käsiohjauksilla tai ilman»» Ylimääräiset liitännät venttiilin etu- ja takapuolella Sarjan MD /2-venttiilit sijoitetaan yleensä huoltoyksikön yhteyteen ja niillä avataan ja suljetaan huoltoyksikön läpi kulkevan ilman virtausta. Sähköohjatut mallit voidaan varustaa erilaisilla käsiohjausversioilla. Saatavana on myös malli kokonaan ilman käsiohjausta. Käsiohjattu venttiili voidaan lukita asiattoman käytön estämiseksi. TEKNISET TIEDOT Rakenne modulaarinen, kompakti, luistiventtiili Materiaalit katso MATERIAALITAULUKKO (sivu /0.5.02) Liitännät vaihdettavin patruunoin: 1/8, 1/4 ja /8 sisäkierre tai pistoliittimet Ø 6, 8 ja 10 mm Asennus putkistoasennus; seinäkiinnitys rungossa olevista läpirei istä tai seinäkiinnikkeellä; paneliasennus (vain käsiohjattu malli) Käyttölämpötila -5 C 50 C Käyttöpaine Käsiohjattu venttiili: -0,8 bar 10 bar Sähköpneumaattisesti ohjattu venttiili: 2 bar 10 bar Ilmaohjattu venttiili: -0,8 bar 10 bar (ohjauspaine 2 10 bar) Nimellisvirtaus katso VIRTAUSKÄYRÄT (sivu /0.5.0 ja /0.5.04) Nimellinen 850 Nl/min poistovirtaus 6 bar, p = 1 bar Väliaine paineilma /0.5.01
2 > Sarja MD /2-venttiilit LUETTELO > 2015 TILAUSAVAIN MD 1 - V 01-1/8 MD SARJA 1 V KOKOLUOKKA: 1 = 42 mm /2-TIE VENTTIILI 01 TOIMINTA: 01 = käsiohjaus, lukittava 16 = sähkö-pneumaattinen ohjaus, käsiohjaus vakiomalli 16IL = sähköpneumaattinen ohjaus, käsiohjaus bistabiili vipu IL 1/8 LIITÄNNÄT (IN - OUT)*: = ei liitäntäyhteitä 1/8 = G1/8 6 = pistoliitin Ø6 1/4 = G1/4 8 = pistoliitin Ø8 /8 = G/8 10 = pistoliitin Ø10 16IM = sähköpneumaattinen ohjaus, käsiohjaus monostabiili IM 16IT = sähköpneumaattinen ohjaus, ei käsiohjausta 6 = pneumaattinen ohjaus * HUOM: jos tulo- ja lähtöliitännät ovat erilaiset, tulee kummankin tiedot näkyä tilauskoodissa, esim: MD1-V01-1/8-1/ KÄSIOHJAUSTYYPIT sähköpneumaattisesti ohjatulle venttiilille - = vakio, bistabiili (Paina & Käännä) IL = bistabiili, viputyyppinen (Käännä) IM = monostabiili (Paina) Sarja MD /2-venttiilit - materiaalit OSA MATERIAALIT 1 = Runko Polyamidi 2 = Kansi Polyamidi = Tulppa Polyamidi 4 = Luisti Anodisoitu alumiini 5 = Pääty Polyamidi 6 = Alempi jousi Ruostumaton teräs Tiivisteet NBR /0.5.02
3 LUETTELO > 2015 > Sarja MD /2-venttiilit VIRTAUSKÄYRÄT käsiohjatuille venttiileille Liitännät G1/8 sisäkiertein Liitännät G1/4 sisäkiertein VIRTAUSKÄYRÄT käsiohjatuille venttiileille Liitännät G/8 sisäkiertein /0.5.0
4 > Sarja MD /2-venttiilit LUETTELO > 2015 VIRTAUSKÄYRÄT sähköpneumaattisesti tai ilmaohjatuille venttiileille Liitännät G1/8 sisäkiertein Liitännät G1/4 sisäkiertein VIRTAUSKÄYRÄT sähköpneumaattisesti tai ilmaohjatuille venttiileille Liitännät G/8 sisäkiertein /0.5.04
5 LUETTELO > 2015 > Sarja MD /2-venttiilit Käsiohjatut venttiilit - mittatiedot Fig. 1 = suljettu venttiili Fig. 2 = avoin venttiili Malli A B C D E F G H I K L M N O P R S T U V W Y Z Massa (Kg) MD1-V01 - G1/8 42 Ø G1/ Ø M16X1 Ø4 0.2 MD1-V01-1/8 G1/8 G1/8 42 Ø G1/ Ø M16X1 Ø4 0.2 MD1-V01-1/4 G1/4 G1/8 42 Ø G1/ Ø M16X1 Ø4 0.2 MD1-V01-/8 G/8 G1/8 42 Ø G1/ Ø M16X1 Ø4 0.2 MD1-V01-6 Ø6 G1/8 47 Ø G1/ Ø M16X1 Ø4 0.2 MD1-V01-8 Ø8 G1/8 62 Ø G1/ Ø M16X1 Ø4 0.2 MD1-V01-10 Ø10 G1/8 67 Ø G1/ Ø M16X1 Ø4 0.2 Sähköpneumaattisesti ohjatut venttiilit - mittatiedot * = lisää: - IL käsiohjaus bistabiili, vipu - IM käsiohjaus monostabiili - IT ei käsiohjausta Malli A B C D E F G I L M N O P R S T V W Massa (Kg) MD1-V16* - G1/8 42 Ø G1/8 4 Ø MD1-V16*-1/8 G1/8 G1/8 42 Ø G1/8 4 Ø MD1-V16*-1/4 G1/4 G1/8 42 Ø G1/8 4 Ø MD1-V16*-/8 G/8 G1/8 42 Ø G1/8 4 Ø MD1-V16*-6 Ø6 G1/8 47 Ø G1/8 4 Ø MD1-V16*-8 Ø8 G1/8 62 Ø G1/8 4 Ø MD1-V16*-10 Ø10 G1/8 67 Ø G1/8 4 Ø /0.5.05
6 > Sarja MD /2-venttiilit LUETTELO > 2015 Ilmaohjatut venttiilit - mittatiedot Malli A B C D E F G I L M N O P R S T V W SW Massa (Kg) MD1-V6 - G1/8 42 Ø G1/8 4 Ø MD1-V6-1/8 G1/8 G1/8 42 Ø G1/8 4 Ø MD1-V6-1/4 G1/4 G1/8 42 Ø G1/8 4 Ø MD1-V6-/8 G/8 G1/8 42 Ø G1/8 4 Ø MD1-V6-6 Ø6 G1/8 47 Ø G1/8 4 Ø MD1-V6-8 Ø8 G1/8 62 Ø G1/8 4 Ø MD1-V6-10 Ø10 G1/8 67 Ø G1/8 4 Ø /0.5.06
