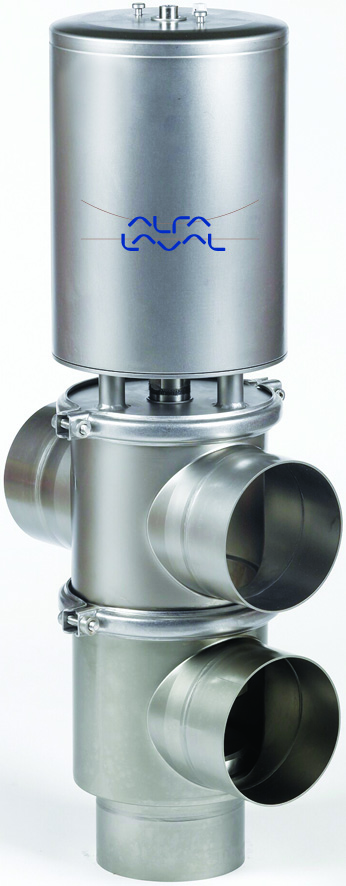

1 . kyunique Single Seat lfa Laval Unique SSV ja Konsepti Unique Single Seat - ja -venttiilit ovat pneumaattisia pystykaraventtiilejä, joiden hygieeninen ja modulaarinen rakenne sopii useisiin käyttötarkoituksiin, kuten 2 3-porttiseksi sulkuventtiiliksi tai 3 5-porttiseksi vaihtoventtiiliksi. Toimintaperiaate Venttiiliä kauko-ohjataan paineilmalla. Siinä on vähän yksinkertaisia osia, minkä ansiosta venttiili on erittäin luotettava ja sen huoltokustannukset ovat alhaiset. Vakiorakenne Unique Single Seat - ja -venttiilejä on saatavissa yksi- tai kaksipesäisenä. Toimilaite on yhdistetty venttiilin pesään pannoilla. sennuksen helpottamiseksi venttiili toimitetaan vain osittain koottuna. Venttiilissä on vakiona hitsattavat yhteet, mutta se voidaan toimittaa myös liittimin varustettuna. Venttiilin koon ja painon vuoksi suosittelemme tukilaitteen käyttöä venttiilin käsittelyn ja asennuksen aikana. Ohjeita on käyttöoppaassa (ESE02590). lfa Laval ei pysty toimittamaan suositeltua tukilaitetta. TEKNISET. TIEDOT Lämpötila Lämpötila-alue, tavallinen huulitiiviste: C (EDM) Lämpötila-alue, erikoisvalmisteinen huulitiiviste: C (EDM) aine Tuotteen enimmäispaine: ka (10 bar) Tuotteenvähimmäispaine:... Täysityhjiö aineilman paine, toimilaite - Koot ka (6-8 bar) FYYSISET TIEDOT Materiaalit Tuotepuolen teräsosat: (316L) Muut teräsosat: (304) Suljinkaran varren koot (316L) Tuotepuolentiivisteet...EDM Muuttiivisteet...NBR Venttiilipesän yhdistelmät Toimilaitteen toiminto - neumaattinen liike alaspäin, jousipalautus (NO-alempi istukka) - neumaattinen liike ylöspäin, jousipalautus (NC-alempi istukka).

2 Lisävarusteet. Kierreosat vaaditun standardin mukaisesti. B. Ohjaus- ja takaisinkytkentäyksiköt (IndiTop, ThinkTop tai ThinkTop Basic). C. innan karkeus, tuotepuolen osat: Ra 0,8 µm. D. Tuotepuolen NBR- tai FM-tiivisteet. E. Toimilaitteen huoltotyökalut. F. NBR/FM-suljinkarat. Toimilaitteella on viiden vuoden takuu. Mitat (mm) DIN Nimellis-koko DN NC NO NC NO C OD ID t E E F F H M/DIN kierreosa aino (kg) - Sulkuventtiili aino (kg) - Vaihtoventtiili H E1 1 2 TD F1 t ID OD E2 M a. Sulkuventtiili H E1 C 3 4 TD F2 t ID OD E2 M b. Vaihtoventtiili. Huomaa!vautumis-/sulkeutumisaikaan vaikuttavat seuraavat seikat:

3 - Ilmansyöttö (paineilma) - Ilmaletkujen pituus ja mitat - Samaan ilmaletkuun liitettyjen venttiilien määrä - Yhden magneettiventtiilin käyttäminen sarjaan kytkettyihin toimilaitteisiin - Tuotteen paine aineilmaliitännät : R 1/8" (BS), sisäkierre. Toimilaitteen toiminto Ilmankulutus (litraa vapaata ilmaa) yhtä iskua kohti Koko DN DN Sulkuventtiili / vaihtoventtiili, toimilaitteen 1.5 x ilmanpaine (bar) 2.2 x ilmanpaine (bar) toiminta NC NO Sulkuventtiili / vaihtoventtiili, toimilaitteen 3.6 x ilmanpaine (bar) 2.9 x ilmanpaine (bar) toiminta NCNC (tuki-ilma sulkemista varten) NONO (tuki-ilma avaamista varten)

4 ainehäviö-/kapasiteettikaaviot Sulkuventtiili Sulkuventtiili Δ TD TD Vaihtoventtiili Vaihtoventtiili TD TD TD TD HUOM! Kaavioihin pätee seuraava: ine: Vesi (20 C). Mittaus: VDI 2173:n mukaisesti ainehäviö voidaan laskea myös nytime-mitoitusohjelmassa ainehäviö voidaan laskea myös seuraavalla kaavalla: Q=Kvx p jossa Q=virtausilmoitettuna m 3 /h. Kv = m 3 /h, kun painehäviö on 1 bar (katso taulukko edellä). p = venttiilin painehäviö, bar. ISO 2.5" sulkuventtiilin painehäviön laskeminen virtauksen ollessa 40 m 3 /h 2.5" sulkuventtiili, jossa Kv = 111 (katso yllä oleva taulukko). Q=Kvx p 40 = 111 x p bar (Suurin piirtein sama painehäviö voidaan lukea edellä olevalta y-akselilta)

5 Unique Single Seat Valve - ja -venttiilien painetietoja o o o o = Ilma /o = Tuotteen paine Toimilaitteen tyyppi / toiminto 10. neumaattinen alas suuntautuva liike, jousi palauttaa (NO-alaistukka) 20. neumaattinen ylös suuntautuva liike, jousi palauttaa (NC-alaistukka) Taulukko 1: Sulku- ja vaihtoventtiilit. Toimilaitteen/venttiilipesän Ilmanpaine yhdistelmä ja paineen suunta (bar) Suurin paine ilman, että venttiilin istukka vuotaa Karan Venttiilin koko asento Tyyppi DN NO NO DIN NO DIN NC 8.1* 6 NC NC DIN 5.2 * = rvot voimassa 8 bar ilmanpaineessa = Tuotteen todellinen paine Taulukko 2: Sulku- ja vaihtoventtiilit. Taulukko näyttää likimääräisen staattisen paineen () baareina, jossa venttiili voi avautua. Toimilaitteen Toimilaitteen/venttiilipesän Ilmanpaine tyyppi/ yhdistelmä ja paineen suunta (bar) toiminta Tyyppi DN (NO) DIN (NO) (NO) min. 10** (NC) DIN (NC) 8.9 Taulukko 2 Maks.paine psi, jota vasten venttiili voi aueta. Toimilaitteen/venttiilipesän yhdistelmä japaineensuunta O TD Ilman Karan Maks. paine paine [psi] asento (psi) 87.6 NC SO TD NO O SO = Ilma = Tuotteen paine = Ilma avaa = Jousi avaa

6 ..

7 . ESE00250FI 1507 Tiedot vastaavat julkaisuhetken tietoja, oikeudet muutoksiin pidätetään. LF LVL on lfa Laval Corporate B:n rekisteröimä ja omistama tuotemerkki. lfalaval lfa Lavalin yhteystiedot Eri maiden ajan tasalla olevat yhteystiedot ovat yhtiön verkkosivuilla. Tiedot on julkaistu osoitteessa
