1 Revit Architecture 2013 käyttöliittymä ja perusasetukset opetusmateriaali

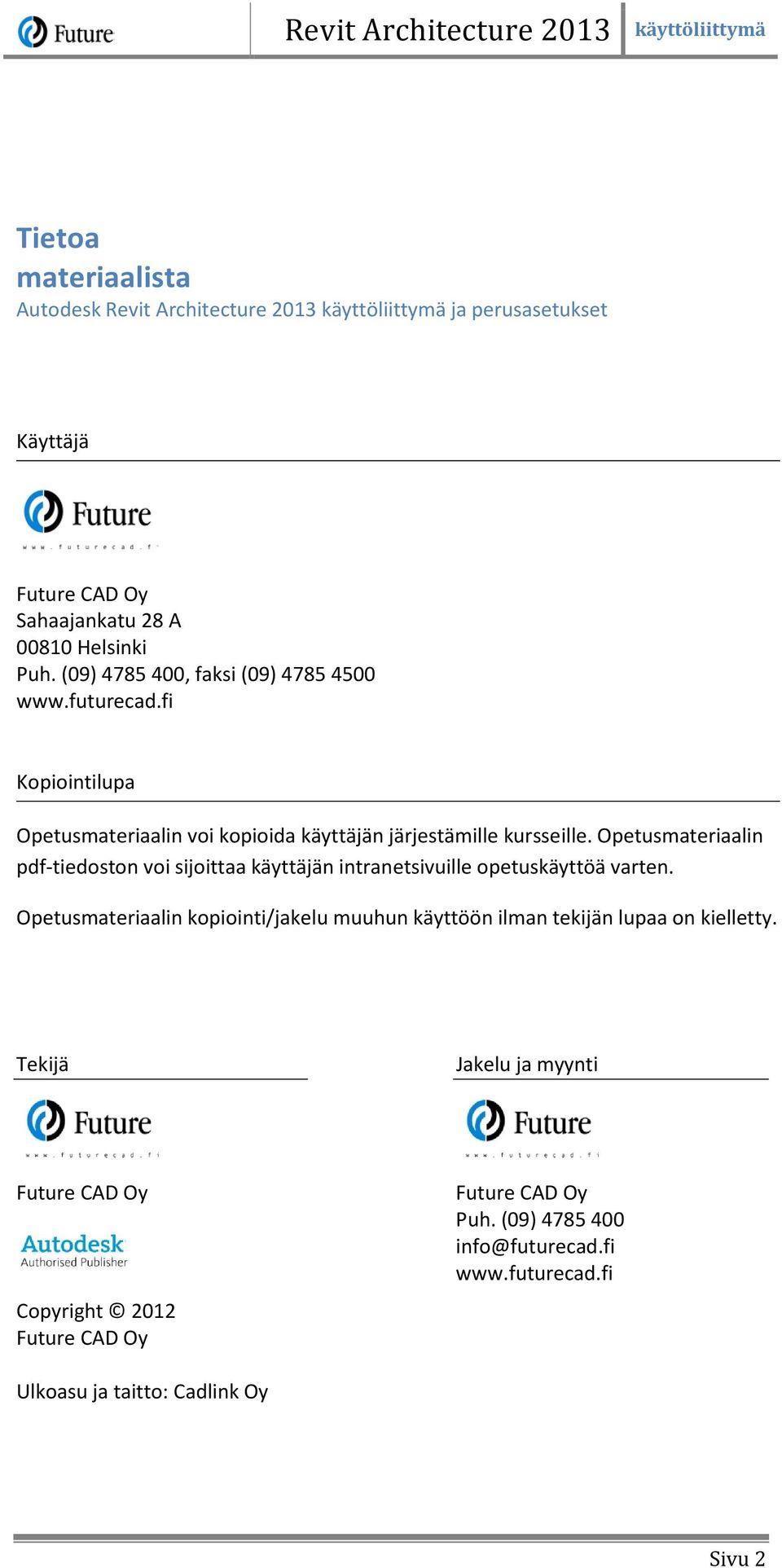

2 Tietoa materiaalista Autodesk Revit Architecture 2013 käyttöliittymä ja perusasetukset Käyttäjä Käyttäjä Future CAD Oy Sahaajankatu 28 A Future Helsinki CAD Oy Puh. Sahaajankatu (09) , A faksi (09) Helsinki Puh. (09) , faksi (09) Kopiointilupa Kopiointilupa Opetusmateriaalin voi kopioida käyttäjän järjestämille kursseille. Opetusmateriaalin pdf-tiedoston voi sijoittaa käyttäjän intranetsivuille opetuskäyttöä varten. Opetusmateriaalin voi kopioida käyttäjän järjestämille kursseille. Opetusmateriaalin pdf-tiedoston Opetusmateriaalin voi sijoittaa kopiointi/jakelu käyttäjän muuhun intranetsivuille käyttöön opetuskäyttöä ilman tekijän varten. lupaa on kielletty. Opetusmateriaalin kopiointi/jakelu muuhun käyttöön ilman tekijän lupaa on kielletty. Tekijä Jakelu ja myynti Future CAD Oy Copyright 2012 Future CAD Oy Future CAD Oy Puh. (09) info@futurecad.fi Ulkoasu ja taitto: Cadlink Oy Sivu 2

3 Sisällys Johdanto... 5 Käyttöliittymä... 6 Aloitusikkuna...6 Projects-osio...7 Family-osio...9 Resources-osio Käyttöliittymä Sovellusvalikko Revitin asetukset Valintanauha Uuden projektin aloitus Projektin aloituksen periaatteet Perusasetukset Fill Patterns Property Set Libraries Analysis Display Styles Sheet Issues/Revisions Line Styles Line Weights Line Patterns Halftone/Underlay Sun Settings Still Single Day Multi-Day Lighting Callout Tags Elevation Tags Section Tags Arrow Heads Temporary Dimensions Detail Level Materials Identity Graphics Sivu 3

4 Appearance Structure Object Styles Snaps Project Information Project Parameters Project Units Common Structural Electrical Shared Parameters Aloituspohja Aloituspohjaan määriteltävät perusasetukset Sivu 4

5 Johdanto Tässä Revit Architecture käyttöliittymä ja perusasetukset -opetusmateriaalissa esitellään Revit Architecturen aloitusikkuna, käyttöliittymä, projektin aloitustoiminnot ja ohjelman perusasetusten säätäminen. Materiaali täydentää niiltä osin varsinaista Revit Architecture perusteet -opetusmateriaalia. Perusteet-materiaalissa käsitellään ohjelman tärkeimmät toiminnot paritalon mallinnusharjoituksen avulla ja sen yhteydessä käydään läpi kyseisessä harjoituksessa tarvittavat asetukset. Parametristen komponenttien eli niin sanottujen family-objektien luonti on esitetty erillisessä Revit parametriset komponentit -opetusmateriaalissa. Sivu 5

6 Käyttöliittymä Aloitusikkuna Revitin käynnistyksen yhteydessä tulee esiin aloitusikkuna, josta voi valita aloitustoimintoja tai jatkaa vanhaa projektia. Aloitusikkunasta voi myös käynnistää ohjetoiminnon, tarkastella ohjelman uusia ominaisuuksia sekä katsoa opastusvideoita. Seuraavassa käydään yksityiskohtaisemmin läpi aloitusikkunan kolme pääkohtaa: Projects, Families ja Resources. Sivu 6

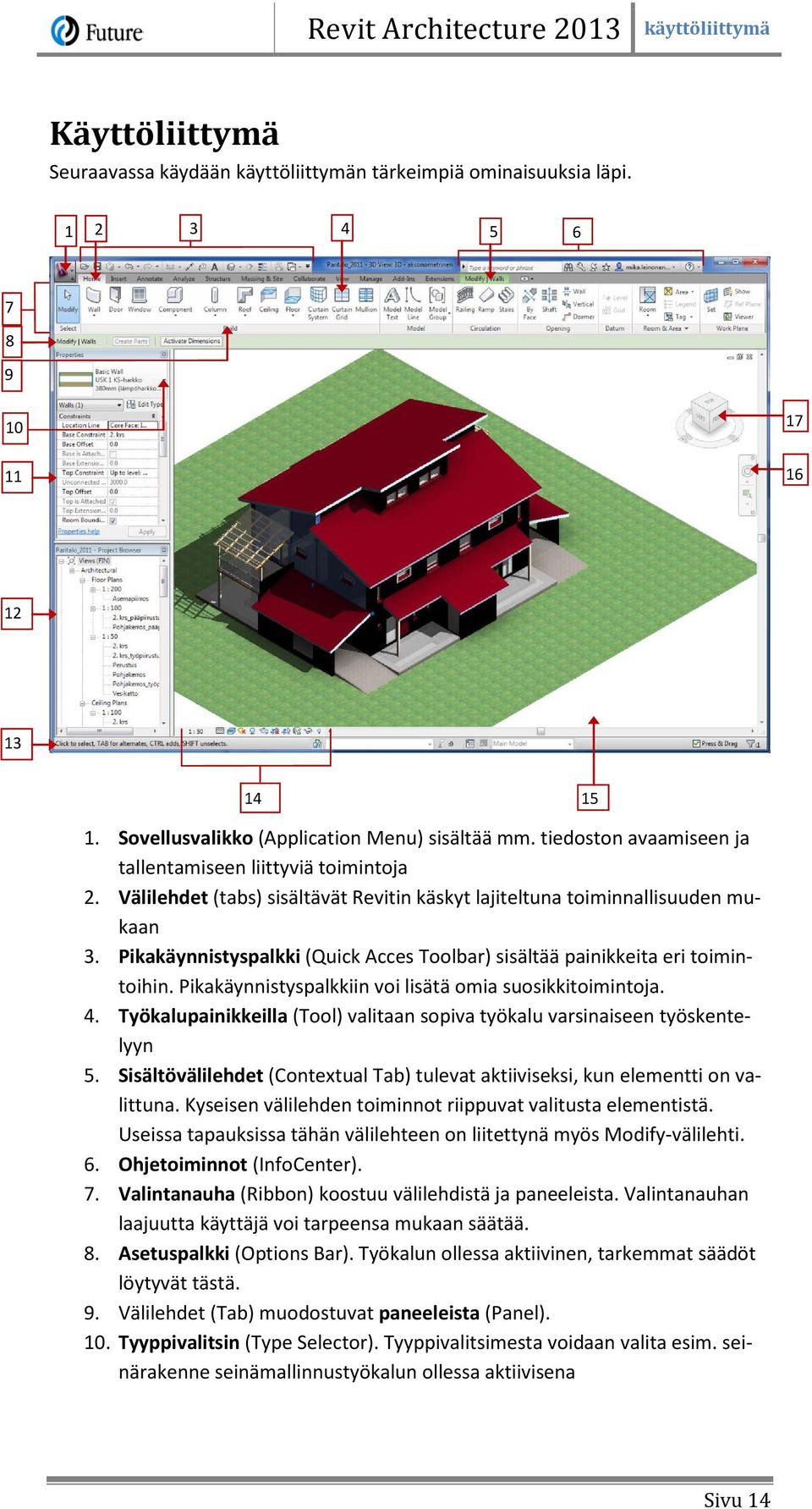

7 Käyttöliittymä Seuraavassa käydään käyttöliittymän tärkeimpiä ominaisuuksia läpi Sovellusvalikko (Application Menu) sisältää mm. tiedoston avaamiseen ja tallentamiseen liittyviä toimintoja 2. Välilehdet (tabs) sisältävät Revitin käskyt lajiteltuna toiminnallisuuden mukaan 3. Pikakäynnistyspalkki (Quick Acces Toolbar) sisältää painikkeita eri toimintoihin. Pikakäynnistyspalkkiin voi lisätä omia suosikkitoimintoja. 4. Työkalupainikkeilla (Tool) valitaan sopiva työkalu varsinaiseen työskentelyyn 5. Sisältövälilehdet (Contextual Tab) tulevat aktiiviseksi, kun elementti on valittuna. Kyseisen välilehden toiminnot riippuvat valitusta elementistä. Useissa tapauksissa tähän välilehteen on liitettynä myös Modify-välilehti. 6. Ohjetoiminnot (InfoCenter). 7. Valintanauha (Ribbon) koostuu välilehdistä ja paneeleista. Valintanauhan laajuutta käyttäjä voi tarpeensa mukaan säätää. 8. Asetuspalkki (Options Bar). Työkalun ollessa aktiivinen, tarkemmat säädöt löytyvät tästä. 9. Välilehdet (Tab) muodostuvat paneeleista (Panel). 10. Tyyppivalitsin (Type Selector). Tyyppivalitsimesta voidaan valita esim. seinärakenne seinämallinnustyökalun ollessa aktiivisena Sivu 14

8 Revitin asetukset Sovellusvalikon alareunan Options-painikkeesta pääsee tarkastelemaan ja säätämään Revitin asetuksia, kuten määrittelemään aloituspohjan ja omien objektikirjastojen sijainnin. Nämä on hyvä tietää, jos halutaan esim. käyttää maakohtaisia kirjastoja ja määritellä niiden sijainti. General-välilehti Options-ikkunan General-välilehdeltä säädetään aika, jonka välein ohjelma kehottaa käyttäjää tallentamaan työnsä. Samalta välilehdeltä säädetään myös millä aikavälillä ohjelma kehottaa synkronoimaan paikallisen tiedoston ja keskustiedoston välillä. HUOM! ainoastaan kun työskennellään jaetussa projektissa. General-välilehdeltä hallinnoidaan myös lokitiedostoja (Journal File). Kyseiset tiedostot kirjaavat tietoa Revit-sessioista alusta loppuun. Lokitiedostoista on apua, mikäli ohjelma lakkaa toimimasta ja on tarve olla yhteydessä esim. tekniseen tukeen. Sivu 17

9 Valintanauha Valintanauha (1. Ribbon) sisältää kaikki työskentelyssä tarvittavat toiminnot ja käskyt. Valintanauha muodostuu välilehdistä (2. Tabs), jotka taas muodostuvat paneeleista (3. Panel). Jokainen paneeli on nimetty (4). Paneeleihin on sijoitettu työkalupainikkeita (5. Tools), joiden avulla varsinaiset työskentelytoiminnot valitaan Valintanauhan esitystapa on säädettävissä neljällä eri tavalla. Esitystapa valitaan napsauttamalla valintanauhan perässä olevaa pientä nuolipainiketta. Minimize to Tabs näyttää ainoastaan välilehtien nimet Minimize to Panel Titles näyttää välilehtien lisäksi aktiivisena olevan välilehden ryhmien nimet Minimize to Panel Buttons näyttää välilehdet, aktiivisena olevan välilehden paneelien nimet sekä paneelien ensimmäisen työkalupainikkeen. Täysi valintanauha saadaan takaisin napsauttamalla välilehtien perässä olevaa suurempaa nuolipainiketta. Sivu 21

10 Uuden projektin aloitus Projektin aloituksen periaatteet Uusi projekti aloitetaan napsauttamalla aloitusikkunan Projects-kentästä New. HUOM! Tämä edellyttää, että Revitiin on määriteltynä aloituspohja. Mikäli ei olla varmoja tai tiedetään, että mitään aloituspohjaa ei ole määritelty, aloitetaan uusi projekti sovellusvalikon kautta (Sovellusvalikko > New > Project). Tällä tavoin aloituspohja päästään valitsemaan itse. Avautuvassa ikkunassa napsautetaan Template file-kentästä Browse -painiketta, jolloin päästään määrittelemään haluttu aloituspohja. Valitaan aloituspohja, napsautetaan Open-painiketta ja lopuksi vielä Ok. Kun aloituspohja valittu, kannattaa ensimmäiseksi käydä perusasetukset läpi. Sivu 22

11 Perusasetukset Perusasetukset säädetään Manage-välilehdeltä. Suurin osa asetuksista löytyy Additional Settings -painikkeen lisävalikosta. Mikäli käytetään lokalisoinnin mukana tulevaa aloituspohjaa, on näitä asetuksia jo määritelty valmiiksi. Tosin jokaiselle käyttäjällä/yhteisöllä saattaa olla käyttäjä/yhteisökohtaisia asetuksia. Perusasetukset kannattaa käydä läpi ja asettaa ne halutunlaisiksi, mikäli on tarvetta. HUOM! Seuraavassa käydään läpi asetuksia yleisellä tasolla. Paritaloharjoituksen säädöt ja asetukset käydään läpi harjoituksen yhteydessä. Fill Patterns Manage > Additional Settings > Fill Patterns Rastereita käytetään materiaaleissa (Material) ja täyttökuvioissa (Filled Region). Rasterit on jaettu kahteen lajiin: piirto (Drafting) ja malli (Model). Mallirastereita voidaan käyttää peruspinnoilla kun taas piirtorastereita voidaan käyttää lisäksi leikkauspinnoilla. Sivu 23

12 Aloituspohja Aloituspohjaan määriteltävät perusasetukset Jotta perusasetuksia ei tarvitsisi joka kerta käydä läpi, kannattaa tehdä aloituspohja, jossa nämä on jo valmiiksi määriteltyinä. Ohessa suuntaa antava lista, mitkä perusasetukset kannattaisi laittaa aloituspohjaan valmiiksi. perusrasterit (Fill Patterns) viivatyylit (Line Styles) viivapaksuudet (Line Weights) viivakuviot (Line Patterns) detaljinäkymien tunnukset (Callout Tags) leikkausmerkinnät (Section Tags) julkisivunäkymien tunnukset (Elevation Tags) mitta- ja viiteviivojen päätemerkinnät (Arrowheads) mittakaavakohtaiset detaljitasot (Detail Level) useimmin käytety materiaalit (Materials) objektien esitystavat (Object Styles) projektiparametrit (Project Parameters) projektiyksiköt (Project Units) Sivu 45
