1 Ruukki sandwich paneelit - Mallinnus Revit Structure 2012 ohjelmalla

2 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla / KÄYTTÖLIITTYMÄN LÄPIKÄYNTI, VALIKOT JA KOMENNOT REVIT STRUCTURE PROJEKTIN ALOITUS, OLETUSPROJEKTIPOHJAN MÄÄRITTELY REVIT STRUCTURE PROJEKTIN ALOITUS, NEW PROJECT MODULIVIIVOJEN LUONTI, GRID KORKEUSTASOJEN LUONTI, LEVEL REFERENSSIKUVAN TUONTI MALLIN POHJAKSI, IMPORT CAD MODULIVIIVOJEN LISÄÄMINEN HYÖDYNTÄEN TUOTUA DWG KUVAA PANELIEN MALLINNUS, STRUCTURAL BEAM PANELIEN KOPIOINTI RAKENTEESSA YLÖSPÄIN LEIKKAUS-NÄKYMIEN LUONTI OVIAUKKOJEN MUOKKAUS NAAMAKUVIEN LUONTI MALLIN AIKATAULUTTAMINEN / LINJAKOHTAISTEN VAIHEIDEN LUONTI LINJAKOHTAISTEN ELEMENTTILUETTELOIDEN LUONTI LINJALUETTELOIDEN HYÖDYNTÄMINEN ELEMENTTIEN POSITIOINNISSA POSITIOIDEN LISÄYS NAAMAKUVIIN, SEKÄ KUVIEN TÄYDENNYS MITOILLA JA TEKSTEILLÄ PIIRUSTUSPOHJAN VALINTA JA UUDEN ARKKIKOON MÄÄRITTELY NÄKYMIEN SIIRTÄMINEN ARKILLE NIMIÖTIETOJEN LISÄYS ARKKEIHIN TULOSTUS NÄKYMIEN JA MALLIN TALLENNUS DWG MUOTOON SEINÄTYÖKALUN KÄYTTÖ PANELIEN SUUNNITTELUUN SEINIEN MALLINNUS WALL TYÖKALULLA SEINIEN AUKOTUKSET 33

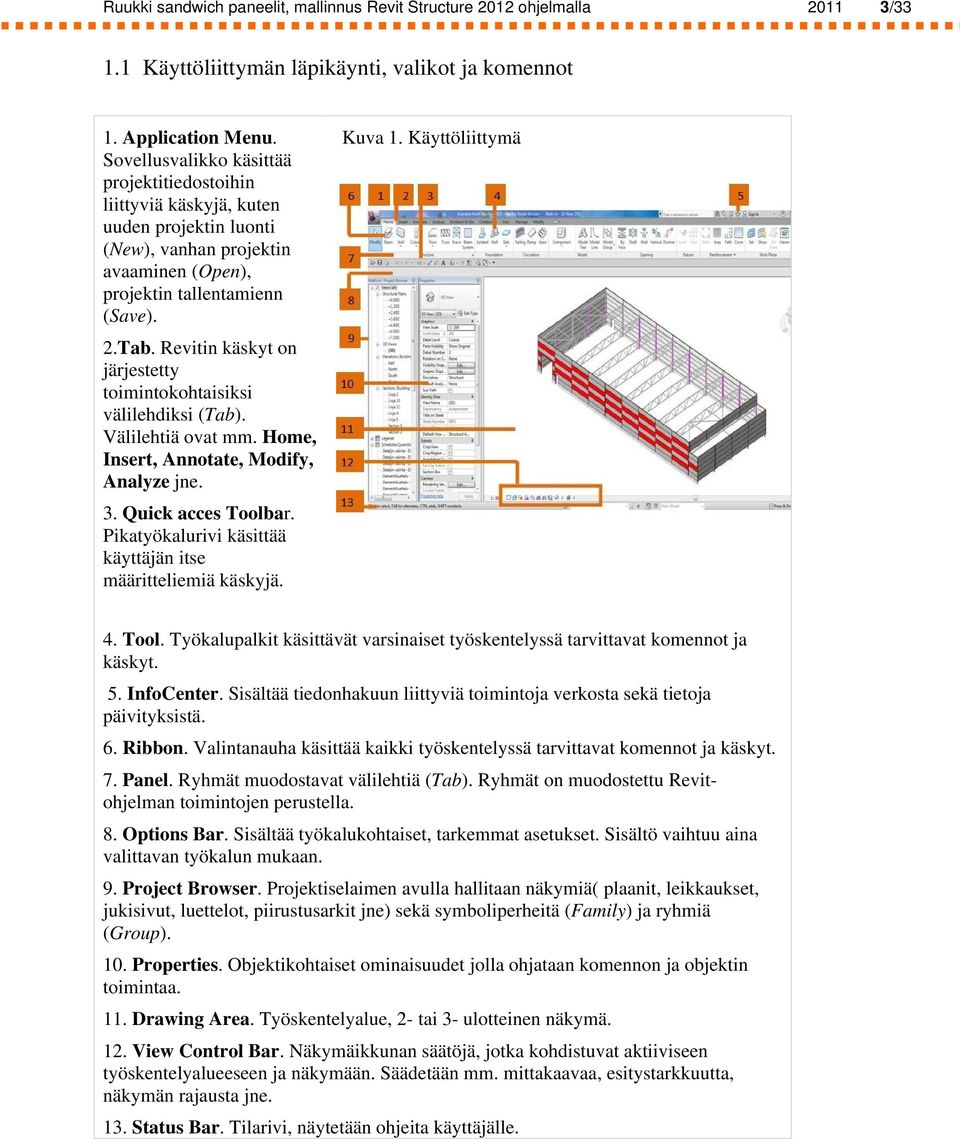

3 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla / Käyttöliittymän läpikäynti, valikot ja komennot 1. Application Menu. Sovellusvalikko käsittää projektitiedostoihin liittyviä käskyjä, kuten uuden projektin luonti (New), vanhan projektin avaaminen (Open), projektin tallentamienn (Save). 2.Tab. Revitin käskyt on järjestetty toimintokohtaisiksi välilehdiksi (Tab). Välilehtiä ovat mm. Home, Insert, Annotate, Modify, Analyze jne. 3. Quick acces Toolbar. Pikatyökalurivi käsittää käyttäjän itse määritteliemiä käskyjä. Kuva 1. Käyttöliittymä 4. Tool. Työkalupalkit käsittävät varsinaiset työskentelyssä tarvittavat komennot ja käskyt. 5. InfoCenter. Sisältää tiedonhakuun liittyviä toimintoja verkosta sekä tietoja päivityksistä. 6. Ribbon. Valintanauha käsittää kaikki työskentelyssä tarvittavat komennot ja käskyt. 7. Panel. Ryhmät muodostavat välilehtiä (Tab). Ryhmät on muodostettu Revitohjelman toimintojen perustella. 8. Options Bar. Sisältää työkalukohtaiset, tarkemmat asetukset. Sisältö vaihtuu aina valittavan työkalun mukaan. 9. Project Browser. Projektiselaimen avulla hallitaan näkymiä( plaanit, leikkaukset, jukisivut, luettelot, piirustusarkit jne) sekä symboliperheitä (Family) ja ryhmiä (Group). 10. Properties. Objektikohtaiset ominaisuudet jolla ohjataan komennon ja objektin toimintaa. 11. Drawing Area. Työskentelyalue, 2- tai 3- ulotteinen näkymä. 12. View Control Bar. Näkymäikkunan säätöjä, jotka kohdistuvat aktiiviseen työskentelyalueeseen ja näkymään. Säädetään mm. mittakaavaa, esitystarkkuutta, näkymän rajausta jne. 13. Status Bar. Tilarivi, näytetään ohjeita käyttäjälle.

4 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla /33 Vinkkejä: - Kun haluat lisätä komentoja Quick Acces Toolbar valikkoon, klikkaa halutun komennon päällä hiiren oikealla ja hyväksy valinta Add to quick acces Toolbar - Hiiren valinnat, maalattaessa alue vasemmalta oikealle (valinta-alue näkyy yhtenäisenä viivana) valitsee ohjelma kaikki valinta-alueen sisällä olevat objektit. Maalattaessa alue oikealta vasemmalla (valinta-alue näkyy katkoviivalla) valitsee ohjelma kaikki objektit joihin valinta-alue koskee. - Valintaan saadaan lisättyä objekteja pitämässä control nappi pohjassa. Valinnasta voi poistaa objekteja pitämällä shift napin pohjassa. - Valinnan voi myös tallentaa. Valitse ensin haluamasi objektit ja tallenna sen jälkeen välilehdeltä Manage komennolla save ja anna valinnalle nimi. Valinta aktivoidaan samalta välilehdeltä Load valinnalla. Valintoja voi tallentaa rajattomasti ja niitä voi myös jälkikäteen muokata (Modify/Edit selection).

5 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla / Revit Structure projektin aloitus, oletusprojektipohjan määrittely Revitin projektia avattaessa, kysyy ohjelma käytettävää projektipohjaa (Project Template). Käytetyn projektipohjan paikka voidaan määritellä oletukseksi jolloin sitä ei tarita erikseen uuden projektin luonnin yhteydessä valita. Ruukin Panelien mallinukseen kehitetyn projektipohjan nimi on Ruukki Panel_finland_RST2012.rte Projektipohjaan on tallenntettu valmiiksi Panelikokoja, piirustuspohjia, elementtiluetteloita, materiaaleja ja pintavärejä jne. Oletus projektipohjan tallennus: - Application Menu/Options, ja avautuvasta valikosta siirry File Locations välilehdelle. Määrittele kohtaan Default template file haluamasi projektipohja (Ruukki Panel_finland_RST2012.rte). - Samasta Options valikosta voi tallentaa myös esim tallennusmuistutusten oletusajat (General), taustavärin muutoksen (Graphics), navigointityökalujen näkyvyyttä (Steering Wheels, View Cube). Kuva 2. Options valikko Kuva 3. Oletus projektipohjan asetus

6 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla / Revit Structure projektin aloitus, New Project Kun oletusprojektipohja on määritelty, aloita uusi projekti. New/Project: - Hyväksy projektipohja ja aloita mallinnus. Kuva 4. Uuden projektin aloitus Kuva 5. Projektipohjan hyväksyminen Revitissä on kolme eri tallennusmuotoa: *.rvt : Revit projektien tallennusmuoto *.rte : Revit projektipohjan tallennusmuoto *.rfa : Revitin parametrinen objekti (esim. Panel objekti)

7 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla / Moduliviivojen luonti, Grid Aloitetaan projekti luomalla moduuliviivasto jota hyödynnetään lisättäessä Paneleita. Moduliviivat voidaan lisätä tyhjään mallipohjaan, tai apuna voidaan käyttää esim tuotua dwg-kuvaa (ks. kohta 1.6). Home/Grid - Siirry tasonäkymään tasolle tuplaklikkaamalla näkymän nimeä. - Aloita moduuliviivojen lisäys Home/Grid - Moduuliviivat lisätään kuten normaali viiva näyttämällä alkupiste ja loppupiste. - Modulityökalu käyttää oletuksena juoksevaa numerointia / aakkostusta. - Moduliviivojen lisäyksessä voi käyttää normaaleja CAD komentoja Copy, Array, Move jne. Kuva 6. Aktiivinen tasonäkymä Kuva 7. Moduliviivan lisäys, grid

8 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla / Korkeustasojen luonti, Level Panelit sidotaan lisättäessä korkeustasoihin. Projektipohjaan on tallennettu valmiiksi seitsemän korkeusasemaa, mutta tarvittaessa niitä voidaan luoda lisää komennolla Level. Home/Level - Tasoja voidaan luoda ainoastaan näkymissä jossa mallia katsellaan sivusta, (esim. näkymistä etelä-, pohjois-, itä- tai länsinäkymästä). Siirry näkymään ja käynnistä tason luontikomento Home/Level - Taso lisätään kuten normaali viiva näyttämällä alkupiste ja loppupiste. Kuva 8. tasojen luonti - Tasojen lisäyksessä ei voi käyttää kopiontia. Jos taso kopioidaan, kopioituu ainoastaan tason symboli, ei itse näkymä. Tämä näkyy myös mustana tasosymbolina (normaalisti sininen) 1.6 Referenssikuvan tuonti mallin pohjaksi, Import CAD Revit mallin pohjana voidaan käyttää muissa CAD ohjelmissa tehtyjä suunnitelmia. Tuettuja muotoja ovat: dwg, dxf, dgn, sat ja skp. Käytetään ohjeen mallin luomisena Tekla Structures ohjelmasta tuotua 3d-dwg muotoista teräsrakenteisen hallin runkoa. Insert / Import CAD Kuvan tuonnin yhteydessä huomioitavia asioita: - Current view only. Jos valinta on päällä, näkyy tuotu kuva vain tuonnin aikana aktiivisena olevassa näkymässä. - Colors. Ohjataan dwg kuvan tasojen värejä. Kuva 9. Import Cad Kuva 10. Kuvan tuonnin asetukset

9 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla /33 - Layers. Voidaan ohjata tuotavia tasoja. - Import units. Tuotavan dwg kuvan yksiköiden valinta - Positioning. Kuvan oletussijoitus mallinnusalueelle. - Place at. Korkeusasema johon tuotava kuva sijoitetaan (ainoastaan aktiivisena jos valinta Current view only ei ole aktiivinen. Kuva 11. Tuotu dwg malli Revitin 3D näkymässä - Revittiin tuotua CAD kuvaa tai mallia ei kannata räjäyttää. Jos kuvaa tai sen tasoja halutaan piilottaa, päästään niihin käsiksi aktivoimalla näkymässä tuotu kuva ja komennolla Query. - Tuotua kuvaa voidaan siirtää Move komennolla. - Kuvan sitominen paikalleen tapahtuu Pin komennolla

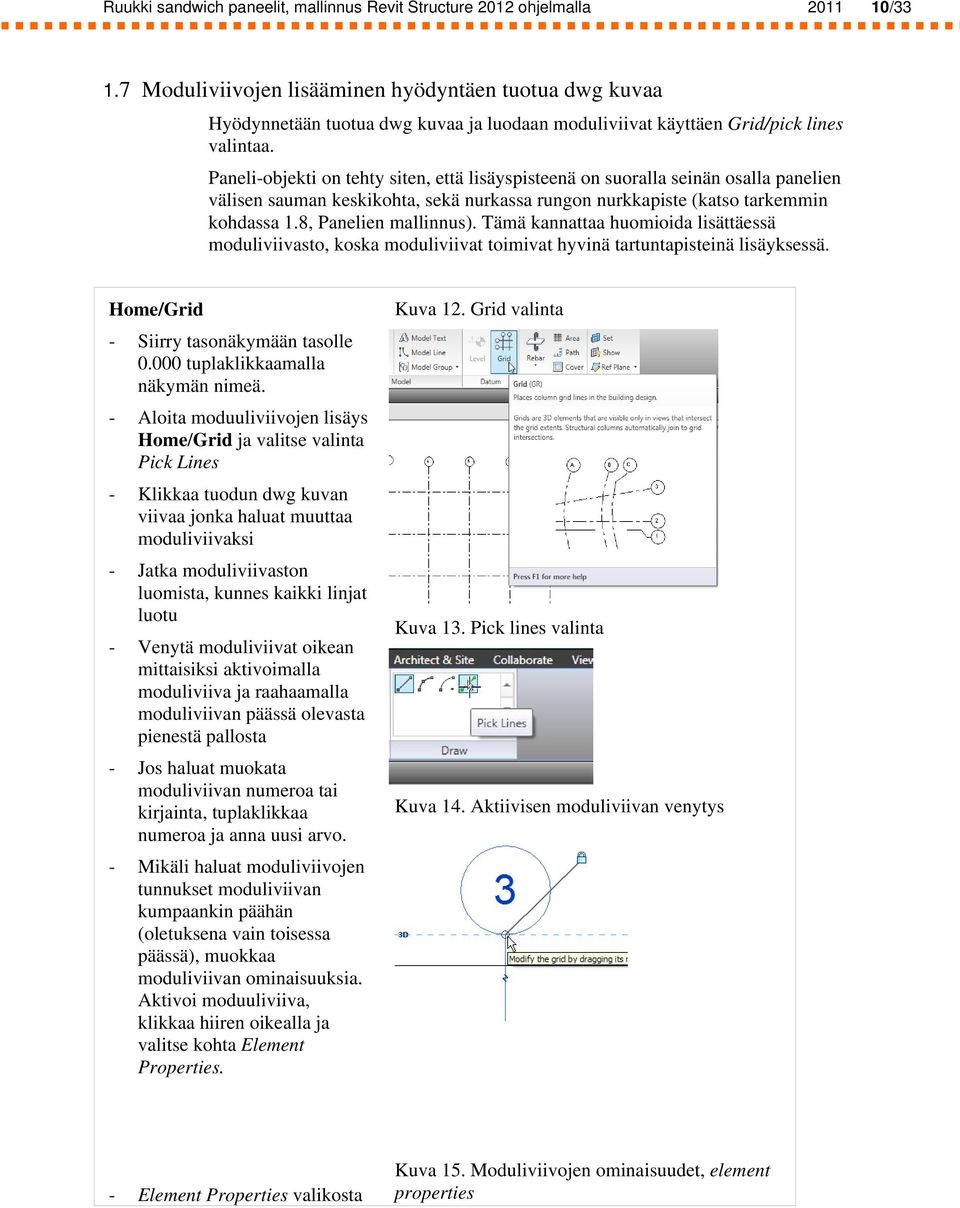

10 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla / Moduliviivojen lisääminen hyödyntäen tuotua dwg kuvaa Hyödynnetään tuotua dwg kuvaa ja luodaan moduliviivat käyttäen Grid/pick lines valintaa. Paneli-objekti on tehty siten, että lisäyspisteenä on suoralla seinän osalla panelien välisen sauman keskikohta, sekä nurkassa rungon nurkkapiste (katso tarkemmin kohdassa 1.8, Panelien mallinnus). Tämä kannattaa huomioida lisättäessä moduliviivasto, koska moduliviivat toimivat hyvinä tartuntapisteinä lisäyksessä. Home/Grid - Siirry tasonäkymään tasolle tuplaklikkaamalla näkymän nimeä. - Aloita moduuliviivojen lisäys Home/Grid ja valitse valinta Pick Lines - Klikkaa tuodun dwg kuvan viivaa jonka haluat muuttaa moduliviivaksi - Jatka moduliviivaston luomista, kunnes kaikki linjat luotu - Venytä moduliviivat oikean mittaisiksi aktivoimalla moduliviiva ja raahaamalla moduliviivan päässä olevasta pienestä pallosta - Jos haluat muokata moduliviivan numeroa tai kirjainta, tuplaklikkaa numeroa ja anna uusi arvo. - Mikäli haluat moduliviivojen tunnukset moduliviivan kumpaankin päähän (oletuksena vain toisessa päässä), muokkaa moduliviivan ominaisuuksia. Aktivoi moduuliviiva, klikkaa hiiren oikealla ja valitse kohta Element Properties. Kuva 12. Grid valinta Kuva 13. Pick lines valinta Kuva 14. Aktiivisen moduliviivan venytys - Element Properties valikosta Kuva 15. Moduliviivojen ominaisuudet, element properties

11 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla /33 valitse Edit Type ja lisää rasti kohtaan Plan view symbol end 1 (default) ja hyväksy valinta. Kuva 16. Valmis moduliviivasto näkymässä

12 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla / Panelien mallinnus, Structural beam Panelien mallinnus käynnistyy komennolla Structural beam. Ennen Panelien lisäystä muokataan näkymäasetuksia muuttamalla tuotu dwg kuva harmaansävyiseksi. Tämä selkeyttää Revitin objektien, sekä tuotujen dwg viivojen eroa. Visibility / Graphics Muokataan dwg kuvan esitystapaa komennolla Visibility Graphics: - Valitse View/Visibility/Graphics, ja avautuvasta näkymästä siirry välilehdelle Imported categories. Lisää sieltä rasti kohtaan Halftone (Halli_TS.dwg) Beam - Siirry tasonäkymään ja aloita Panelien mallinnus komennolla Home/ Beam - Komento aktivoi Panelien lisäyksen. Valitse kohdasta Change Element Type haluttu Paneelityyppi. Poista rasti kohdasta Tag ja lisää rasti kohtaan Chain. - Aloita Panelin lisäys näyttämällä Panelin alku- ja loppupiste (huomioimatta saumoja). - Mikäli dwg-kuvan ja moduliviivojen kohdat ovat epäselviä, voit poistaa viivaskaalauksen näkymän selkeyttämiseksi kohdasta View/Thin lines - Lisää Panelit ensimmäiseen kerrokseen kiertäen myötäpäivään ja huomioimatta aukkoja ja kulmien venytyksiä. Kuva 17.Visibility/Graphics Kuva 18. Panelityypin valinta Kuva 19. Viivaskaalauksen poisto

13 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla /33 Kuva 20. Ensimmäisen kerroksen Panelit mallinnettuna - Panelien ominaisuuksissa (Element Properties) on mahdollisuus venyttää panelien pituuksia. Oletuksena arvona on 10 mm Panelin kummassakin päässä (Panel Start shortening, Panel End shortening) josta tulee normaali 20mm sauma. - Nurkassa pidennettävän elementin pituus on tyypillisesti Elementin paksuus (ks viereinen kuva) - Muokkaa kaikki ensimmäisen kerroksen elementtien nurkat halutulla tavalla ennen Panelien kopioimista ylöspäin. Kuva 21. Panelin alkupään pidennys 150 mm Kuva 22. Panelien kulma läheltä katsottuna ennen venytystä ja venytyksen jälkeen.

14 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla / Panelien kopiointi rakenteessa ylöspäin Panelit on lisäyksen yhteydessä automaattisesti sidottuna lisättyyn tasoon (+0.000). Tätä voidaan hyödyntää panelien kopioinnissa muualle rakenteeseen. - Valitse yksi Paneli, klikkaa hiiren oikealla ja valitse Select All Instances (saat valittua kerralla kaikki Panelit). - Kun Panelit on valittu valitse Copy (huom! valitse komento Copy to Clipboard!) - Kopioinnin jälkeen valitse Modify/Paste Aligned/Select Levels by name - Avautuvasta luettelosta valitse kaikki tasot väliltä Kuva 23. Select All Instances Kuva 24. Copy to Clipboard Kuva 25. Paste Aligned

15 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla /33 Kuva 26. Kopioinnin jälkeen näkymä mallista. Hallin toisessa päädyssä on matalampi osa. Poista kahden ylimmän kerroksen lyhyt paneli pitkiltä sivuilta ja siirrä päädyn kaksi ylintä panelikerrosta oikeaan kohtaan. Apuna voit käyttää esim mittatyökalua Annotate /Dimension. Siirron voi tehdä esim Move komennolla. Valitse siirrettävät objektit, tämän jälkeen peruspiste, osoita hiirellä siirron suunta ja kirjoita haluttu mitta (tai näytä hiirellä). Panelien värejä, pintakuviointeja ja muita ominaisuuksia voi muokata kohdasta Element Properties. Alla kuvattu muutamia tärkeimpiä - Internal/External facing colour = sisä/ulkopinnan väri - Internal /External facing profiling = sisä/ulkopinnan kuviointi - Internal/External facing profiling distribution = Sisä/ulkopinnan mikroprofiloinnin jako - External facing coating = ulkopinnan suojakalvo Jos haluat muuttaa ulkopinnan väriä, klikkaa kohdasta External facing colour, kohdasta Colour Kuva 27. Dimensions Kuva 28. Panel Element Properties Kuva 29. Värien valinta

16 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla /33 RR 22. Avautuvasta valikosta valitse haluttu väri. Kuva 30. Esimerkki muokatuista väreistä

17 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla / Leikkaus-näkymien luonti Muokataan mallia ja luodaan siihen halutut oviaukkojen kolot. Tätä varten luodaan apunäkymiä joista mallin muokkaus on helpompaa. Luodaan apunäkymät kohtiin joissa on oviaukot siten että oviaukko on leikkausalueen sisällä. View/Section View Luo uusi leikkausnäkymä komennolla View/section View: - Näytä hiirellä leikkauksen alku- ja loppupiste. - Leikkauksen katsomissuuntaa voi muokata aktivoimalla näkymä ja klikkaamalla pientä kaksoinnuolipainiketta. - Leikkauksen rajausta voi muuttaa venyttämällä katkoviivalla esitettävää rajausta. Uusi leikkaus tulee näkyviin Project Browser valikkoon kohtaan Sections Kuva 31. Leikkauksen luominen Kuva 32. Leikkauksen katsomissuunnan muutos 1.11 Oviaukkojen muokkaus Osa malliin tehtävistä aukoista tehdään katkaisemalla olemassa oleva paneli, osa leikkaamalla panelia. Avaa uusi leikkausnäkymä ja muokkaa näkymän asetuksista esitystapaa - Ruudun vasemmassa alareunassa valinta Model graphics style:wireframe Kuva 33. Section View, näkymäasetuksen muuttaminen Kuva 34. Panelin katkaiseminen split komennolla. Modify/Split

18 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla /33 Kun teräsrakenne on taustalla näkyvissä, katkaistaan oviaukon kohdalla oleva Paneli Split komennolla - Valitse komento Modify/Split ja valitse katkaisun alku- ja loppupiste. Mikäli haluat että leikattujen pisteiden välinen osa poistetaan, komennon yhteydessä laita rasti kohtaan Delete Inner Segment - Toinen vaihtoehto käyttää komentoa Split with Gap Katkaistaan hallin toisessa reunassa olevan suuren oviaukon kohdalta kolma alinta Panelia. Opening by face Leikataan oviaukon ylin paneli komennolla Modify/Opening by face - Kun komento on aktiivinen, vie hiiri leikattavan panelin päälle, ja kun leikattavan panelin ympärillä on vihertävä kehys, hyväksy valinta klikkaamalla hiiren vasemmalla. - Leikkauskohta esitetään tekemällä viivoilla suljettu alue. Leikkausalue voi ulottua yli Panelin reunan. - Kun leikkauskohta on määritelty, hyväksytään se valinnalla Finish Toista leikkaukset ja elementtien katkaisut kaikkien oviaukkojen kohdalla. Kuva 35. Panelin leikkaus Opening by face komennolla.

19 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla / Naamakuvien luonti Luodaan kaikista julkisivuista naamakuva ja annetaan niille nimet moduliviivojen mukaan. Käytetään julkisivujen luonnissa komentoa Section view View/Section View Luo leikkausnäkymät kuten kohdassa 1.10 esitetty ja nimeä näkymät moduliviivojen nimien mukaan. - Luodaan näkymät modulilinjoilta 1,10,11, A ja E Kuva 36. Näkymät joka julkisivulta. Siirry yhteen juuri luoduista leikkauksista. Näkymässä näkyy myös muiden leikkausten symbolit. Halutessa nämä voi piilottaa. - Aktivoi yksi leikkausnäkymä, klikkaa hiiren oikealla ja valitse Hide in view/category - Valitessa Hide in view/element piilotetaan yksittäinen valittu elemenetti. - Mikäli haluat palauttaa piiloitettuja objekteja, aktivoi ruudun vasemmassa alareunassa oleva komento Reveal hidden elements jolloin voit valita näkyviin palautettavat elementit aktivoimalla ne ja klikkaamalla Unhide elements. Kuva 37. Objektien piilottaminen näkymässä

20 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla / Mallin aikatauluttaminen / linjakohtaisten vaiheiden luonti Manage/Phases Luodaan malliin aikataulutus (phases), jota hyödynnetään myös linjakohtaisten luetteloiden luonnissa. Käynnistetään vaiheiden luonti luomalla vaiheiden nimikkeet - Käynnistä Manage/Phases - Avautuvassa näkymässä luo uudet vaiheet kaikille modulilinjoille joilla paneleita olemassa olevien vaiheiden perään. Kuva 38. Aikataulutuksen luonti Kuva 39. Vaiheiden luonti Lisätään vaiheet Paneleille - Avaa näkymä missä voit helpost valita yhdellä modulilinjalla olevat panelit, esim 3D view - Valitse yhden seinän panelit ja hiiren oikealla Element Properties - Kohdasta Phasing valitse alasvetovalikosta kohtaan Phase Created oikean modulilinjan nimi - Toista sama muille paneleille kaikilla seinillä Kun kaikki vaiheet on luotu, voit myös tarkastella niitä klikkaamalla näkymän päällä hiiren oikealla ja kohdasta View Properties muuttamalla näkymän asetus kohdasta Phase Filter asetukseen Show New ja vaihtamalla vaihetta kohdassa Phase. Kuva 40. Vaiheiden lisäys Paneleille 1.14 Linjakohtaisten elementtiluetteloiden luonti

21 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla /33 Ruukki Panel projektipohjassa on valmiina Elementtiluettelo, jossa on elementtien osalta kaikki tarvittavat tiedot elementtien tilaukseen. Käytetään elementtiluetteloa pohjana ja luodaan sen avulla linjakohtaiset elementtiluettelot Project Browser näkymässä kopioidaan olemassa oleva luettelo ja nimetään ne uudestaan. - Aktivoi Elementtiluettelo ja klikkaa hiiren oikealla. Valitse Dublicate View /Dublicate. - Klikkaa kopioitua näkymää hiiren oikealla ja valitse Rename ja nimeä näkymä uudestaan - Toista sama jokaisen linjan osalta. Luettelonäkymän vaiheistus - Avaa yksi luetteloista ja näkymän päällä klikkaa hiiren oikealla kohta View Properties - Kohtaan Phase Filter valitse arvo Show New - Kohtaan Phase valitse haluttu linjan nimi Kuva 41. Linjakohtaiset luettelot Kuva 41. Luettelonäkymän asetus

22 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla / Linjaluetteloiden hyödyntäminen elementtien positioinnissa. Elementtiluettelo jakaa pääosin automaattisesti erilaiset elementit omille riveilleen. Elementtien luettelointiperusteina on elementin pituus, elementin ulkopinnan väri ja elementin sisäpinnan väri. Mikäli mallissa on elementtejä joilla nämä kolme luettelointikriteeriä ovat samoja, mutta muuten poikkeavat toisistaan, oletuksena luettelo laittaa ne samalle riville. Luettelointiperusteita voi kuitenkin muokata elementtiluettelosta kohdasta view properties/sorting and grouping Alla kuvataan elementtiluetteloiden hyödyntämistä positioinnissa. Avaa rinnakkain 3D näkymä sekä esim Linjan A elementtiluettelo. - Aktivoi luettelosta ensimmäinen rivi ja anna sille tunnus esim SPA-1-1. Samalla kun aktivoit rivin luettelosta, aktivoituu elementti tai elementit mallista. - Jatka numerointia haluamallasi tavalla ja tee sama toimenpide kaikille linjoille. Huom! Kun annat position elementille joita on monta samanlaista, ilmestyy ruudulle varoitus Elements have dublicate Mark values. Tämä on ilmoitus että useammalla elementillä sama tunnus ja sitä ei tarvi huomioida. Kuva 42. Numeroidut elementit ja 3D näkymä

23 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla / Positioiden lisäys naamakuviin, sekä kuvien täydennys mitoilla ja teksteillä. Mallin näkymät ovat näkymiä jotka siirretään myös piirustusarkeille. Näkymät ovat arkilla juuri sellaisessa muodossa kuin ne ovat työskentelytilassa, eli halutut merkinnät (mitat, tekstit jne) lisätään eri näkymissä. Automaattimerkintöjen lisäys, Tag - Siirry linjakuvaan ja käynnistä komento Annotate/Tag All - Avautuvasta valikosta hyväksy oletusvalinta merkinnäksi (M_Structural Framing Tag_positio) - Hyväksy valinta. Huom, mikäli valinta All objects in current view on päälla, antaa ohjelma positiotunnuksen kaikille näkymässä näkyville objekteille, esim päädyssä näkyvälle elementille. Merkinnät joita ei näkymässä haluta esittää voidaan poistaa. Kuva 43. Tag all Kuva 44. Positiomerkinnän valinta Kuva 45. Numeroinnit naamakuvassa.

24 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla /33 Lisätään naamakuvaan mittoja - Mittojen lisäys Annotate/ Aligned. Näytä ensimmäinen mitoitettava kohta ja jatka eteenpäin. Kun halutut mittapisteet on valittu, klikkaa mittaviiva paikalleen kohtaan joihin haluat mittaviivan sijoittaa. Huom! Mittaviiva mitoittaa oletuksena pintoja, eli valitse esim panelin päädyt (valittava pinta korostuu) Kuva 46. Mittaviivojen lisäys Lisätään naamakuviin tekstejä - Tekstien luonti käynnistyy kohdasta Annotate/ Text - Valitse haluttu tekstityyppi, tai luo uusi valitsemalla Element Properties ja avautuvasta valikosta kohta Edit type. Seuraavasta näkymästä valitse kohta Dublicate ja anna uudelle tekstityypille haluttu nimi. Tämän jälkeen valitse kohdasta Text Font haluttu fontti ja kohdasta Text Size haluttu tekstikorkeus. Tämän jälkeen uusi tekstityyppi on käytössä. - Täydennä naamakuvat haluttaessa myös viivoilla ja muilla tarvittavilla merkinnöillä esim Detail line ( viivan piirto), Region (täyttökuvio), Component (2D objekti). Kuva 47. Tekstin lisäys Kuva 48. Tekstityypin valinta Kuva 49. Tekstityypin asetukset

25 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla /33 Kuva 50. Naamakuvat joihin lisätty positiot, mittoja ja tekstejä Piirustuspohjan valinta ja uuden arkkikoon määrittely Uuden piirustuksen luonti - Luo uusi piirustus View/New Sheet, tai vaihtoehtoisesti klikkaamalla hiiren oikealla projektiselaimessa kohdassa sheets/new Sheet - Valitse avautuvasta valikosta haluamasi arkkikoko Kuvat 51 ja 52, Uuden piirustuksen luonti Uuden arkkikoon luonti - Aloita samalla tavalla uuden piirustuksen luonti ja valitse yksi arkkikoko. - Kun näkymä on auki, valitse arkki aktiiviseksi ja klikkaa hiiren oikealla, element properties Kuva 53. Arkkikoon valinta - Avautuvasta valikosta valitse Edit Type ja dublicate Kuva 54. Arkkikoon luonti

26 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla /33 - Anna arkille uusi nimi esim Ruukki A1 ja kohtiin leveys ja korkeus anna arkin todelliset mitat 1.18 Näkymien siirtäminen arkille - Kun tyhjä piirustuspohja on näkyvissä, valitse projektihakemistosta haluamasi näkymä ja raahaa se arkille - Toista sama muiden näkymien, luetteloiden jne osalta jotka haluat arkille ja sijoittele halutuille paikoille Kuva 55. Kolmen linjan naamakuva sekä elementtiluettelo siirrettyinä piirustusarkille.

27 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla /33 Kuva 56. Kahden linjan naamakuva, elementtiluettelo, sekä 3D näkymä mallista. Vihjeitä ja vinkkejä kuvien luontiin: - Taulukoiden sarakeleveyksiä voi muokata helposti aktivoimalla taulukon arkilla ja venyttämällä sarakkeiden leveyksiä. - Yksi näkymä voi olla vain yhdellä piirustusarkilla kerrallaan. Esimerkiksi jos 3D näkymä halutaan esittää useammalla arkilla, täytyy näkymästä tehdä kopioita, jotka kukin sijoitetaan omalle arkilleen (dublicate). - Näkymiä voi myös muokata arkilta käsin. Aktivoi näkymä, klikkaa sen päällä hiiren oikealla ja valitse Activate View. Tämän jälkeen voit muokata mallia kuten

28 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla /33 mallinnustilassa normaalisti. Kun lopetat, klikkaa hiiren oikealla ja valitse Deactivate view. - Piirustusarkeilla esitettävät yleistekstit jne kannattaa tehdä hyödyntäen Legends näkymiä.

29 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla / Nimiötietojen lisäys arkkeihin Projektiin liittyvien tietojen lisäys (nimi, osoitetiedot jne) tehdään projektin aikana kertaalleen. Nämä projektitiedot päivittyvät automaattisesti luotuihin piirustusarkkeihin, eli ne voidaan täydentää missä tahansa projektin vaiheessa. Manage/ Project Information - Aloita projektitietojen lisäys kohdasta Manage/Project Information - Lisää avautuvaan ikkunaan projektin yleistiedot: Project Address: Osoite Project Name :Projektin nimi Project Number : Projektin numero Kuva 57. Projektitietojen lisäys Kuva 58. Projektin yleistiedot Piirustusarkkikohtaiset tiedot kuten piirustuksen numero, nimi jne täytetään arkilla. - Siirry piirustusnäkymään, valitse arkki aktiiviseksi, klikkaa hiiren oikealla ja valitse Element Properties - Kun näkymä on auki, täytä halutut kentät Sheet Name: Piirustuksen nimi Sheet Number: Piirustuksen numero Sheet Issue Date: Julkaisupäivä Checked by: Tarkastaja Designed By: Suunnittelija Approved By: Hyväksyjä Kuva 59. Arkkikoon valinta 1.20 Tulostus

30 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla /33 Revit käyttää tulostuksessa Windows tulostimia Print - Aloita tulostus Print komennolla - Valitse haluttu tulostin - Kohdasta Print Range voit valita tulostetaanko avoinna oleva näkymä (Current Window), osa näkymästä (visible portion of current window) vai useampia piirustuksia (Selected views/sheet) Kohdasta Setup määritellään tarkemmin tulostusasetukset. - Zoom, asettamalla arvo 100% saadaan tulostus mittakaavaan. - Colors valintaan Black lines tulostaa kaikki viivat mustina Kuva 60. Tulostus Kuva 61. Tulostuksen asetukset

31 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla / Näkymien ja mallin tallennus dwg muotoon Revit mallin ja sen näkymät voidaan tallentaa missä tahansa mallinnuksen vaiheessa dwg muotoon. Export - Aloita mallin vienti Export/Cad format komennolla. Avautuvasta ikkunasta valitse halutut arkit/näkymät jotka haluat tallentaa dwg muotoon. - Tulostuksista voi tehdä tallennuspaketin Set jota voi käyttää myös jatkossa tai tallentaa näkymiä kertaluenteisesti. - Views in the Model: luetteloon tulee näkyviin kaikki mallissa olevat näkymät - Sheets in the Model: luetteloon tulee näkyviin kaikki mallissa olevat piirustusarkit Kuva 62. Export/Cad format Kuva 63. Tulostuksen asetukset

32 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla /33 2. Seinätyökalun käyttö Panelien suunnitteluun Seiniä voidaan mallintaa myös yleisellä Revitin seinätyökalulla. Projektipohjaan Ruukki Panel_finland_RST2012.rte on tallennettu perustapaukset Panel seinistä. Jokaisesta elementtipaksuudesta löytyy yksi valmis rakennetyyppi, jota voidaan hyödyntään sellaisenaan tai muokata. 2.1 Seinien mallinnus Wall työkalulla Wall - Aloita seinien mallinnus plaani näkymässä komennolla Wall - Valittu plaaninäkymä määrittelee seinän ala/tai yläreunan riippuen seinän asetuksista - Properties näkymässä näkyy luettelo valmiista seinien rakennetyypeistä. Rakennetyyppejä voi käyttää sellaisenaan tai muokata niiden ominaisuuksia (esim väriä) Edit Type properties vallinnalla Kuva 60. Seinäkomento Wall Kuva 62. Seinän mallinnusominaisuuksia Kuva 61. Valmiiksi määritellyt seinien rakennetyypit

33 Ruukki sandwich paneelit, mallinnus Revit Structure 2012 ohjelmalla /33 Kuva 63. Seinän värien muokkaus materiaalien kautta Seinien aukotukset Wall Opening Seiniin voidaan helporti luoda aukot ikkunoita ja ovia varten. Aukot voidaan tehdä joko pelkkinä reikinä Wall Opening tai hyödyntäen Revitin ikkunan ja oven lisäyskomentoja Window, Door - Lisää aukko seinään käyttäen Wall Opening komentoa. Avaa näkymä jossa muokattava seinä näkyy selkeästi - Valitse komento Wall Opening ja lisää näyttämällä aukon nurkkapisteet Kuva 64. Seinätyökalulla lisätyt panelit joihin lisätty aukko ja muokattu väriä
