1 opetusmateriaali

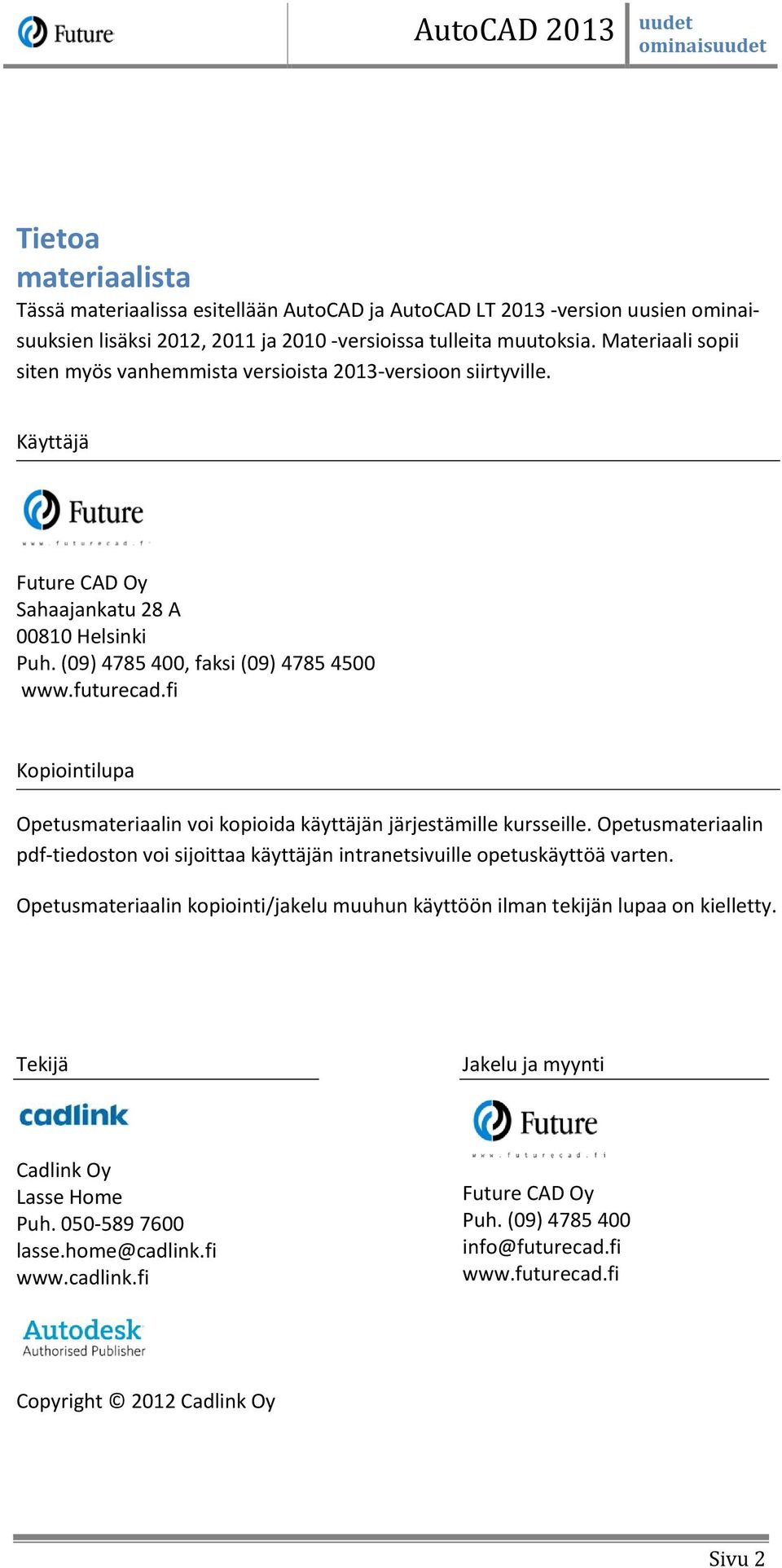

2 Tietoa materiaalista Tässä materiaalissa esitellään AutoCAD ja AutoCAD LT version uusien ominaisuuksien lisäksi 2012, 2011 ja versioissa tulleita muutoksia. Materiaali sopii siten myös vanhemmista versioista 2013-versioon siirtyville. Käyttäjä Future CAD Oy Sahaajankatu 28 A Helsinki Puh. (09) , faksi (09) Kopiointilupa Opetusmateriaalin voi kopioida käyttäjän järjestämille kursseille. Opetusmateriaalin pdf-tiedoston voi sijoittaa käyttäjän intranetsivuille opetuskäyttöä varten. Opetusmateriaalin kopiointi/jakelu muuhun käyttöön ilman tekijän lupaa on kielletty. Tekijä Jakelu ja myynti Cadlink Oy Lasse Home Puh lasse.home@cadlink.fi Future CAD Oy Puh. (09) info@futurecad.fi Copyright 2012 Cadlink Oy Sivu 2

3 Sisällys Johdanto... 6 Uudet versio versiolta version uudistuksia version uudistuksia version uudistuksia version uudistuksia version uudistukset lyhyesti version uudistuksia version uudistuksia sarjan tuotteet Laitevaatimukset AutoCADin versiohistoria Käyttöliittymä Käynnistys Asetusten tuonti vanhasta versiosta Käyttöliittymän valinta Valintanauha Palettien hallinta Tilarivin painikkeet Asetukset Ohjeet Tiedostot Tallennusmuoto Siirtyminen avoimesta piirustuksesta toiseen Tiedostojen pelastaminen Piirtämisen aputoiminnot Dynaaminen syöttö Osnap - kohdistus Quick Properties-toiminto Monistus Array Monistus kopiointikäskyssä Valintatoiminnot Päällekkäisten alkioiden valinta Ryhmät Muokkauskahvat Sivu 3

4 Mittaukset ja kyselyt Tekstit ja taulukot Tekstieditori Taulukot Tietokenttä Skaalautuvat merkinnät Tekstin koon säätäminen Annotative-toiminnon avulla Mittojen ja viiteviivojen skaalaaminen Viiteviivat Täyttökuvion luonti Täyttökuvion muokkaus Kuvatasot Kuvatasotoimintojen peruuttaminen Läpinäkyvyys Kuvatason värivalinnat Kuvatasojen asetusten tallennus Kuvatasoasetusten tarkistaminen Kuvatasosuodattimet - Layer filter Näyttöikkunakohtaiset kuvatasoasetukset Blokit Content Explorer Blokkien muokkaus Tiedon vienti Viitepiirustukset Viitteiden hallinta Viitteiden reunaviivan näkyvyys Dwf- ja Pdf-viitteiden kuvatasot Tulostus Tulostusvalintaikkuna Tulostustila Suunnitelman muokkaaminen tulostustilan kautta Sarjatulostus Dwf-tiedoston käyttö Parametrinen piirtäminen Geometriset määritteet Mittamääritteet d-mallinnus D-käyttöliittymä Sivu 4

5 3D-mallinnuksen aloitus D-näkymien hallinta D-mallien käsittely muokkauskahvoilla D-muokkauskahva Särmän tai pinnan muokkaaminen kahvoilla Dynaaminen koordinaatisto D-mallin tulostus varjostettuna D DWF Makrojen nauhoittaminen Esimerkki - kuvatason luonti Sivu 5

6 Uudet versio versiolta Tässä luvussa esitellään uusia ominaisuuksia versiokohtaisesti. Versiokohtaisen esittelyn jälkeen käydään materiaalin loppuosassa tarkemmin läpi muutamia tärkeitä toimintoja ja toimintaperiaatteita version uudistuksia Tärkeimmät parannukset 2013-versiossa: uudistunut käskyrivi, Autodesk palvelu sekä 3D-mallin dokumentointi ja siihen liittyvä kuvantojen luonti. Maininnan arvoisia uudistuksia: pistepilvien tuonnin uudistukset, Presspull-käskyn parannukset, reaaliaikainen esikatselu ominaisuuksien käsittelyssä ja assoatiivisen monistuksen toiminnan selkeytys. Käskyrivi Käskyjen lisämääreet voi valita suoraan käskyriviltä hiirellä osoittamalla. Käskyyn liittyviä asetuksia Käskyn lisämääreen voi valita hiirellä osoittamalla Muut lisämääreiden valintatavat ovat ennallaan (voit valita lisämääreen hiiren oikean näppäimen valikosta, näppäilemällä lisämääreen isoilla kirjaimilla merkityn osan tai painamalla näppäimistöltä alanuolta, kun Dynamic Input -toiminto on käytössä). Voit säätää käskyrivin korkeutta kaksisuuntaisella nuolella käskyrivin yläreunasta. Kun käskyrivin säätää kolmen tekstirivin korkuiseksi, käskyjen kehotteiden vaihtoehdot näkyvät yleensä parhaiten. Voit siirtää käskyriviä vasemman reunan siirtokahvan avulla. Lähelle piirtoalueen reunaa vedettäessä käskyrivi tarttuu piirtoalueen reunaan. Jos vedät käskyrivin piirtoalueen ylä- tai alareunan päälle, käskyrivi lukittuu kyseiseen reunaan. Lukitun käskyrivin saa takaisin piirtoalueen päälle siirtokahvasta vetämällä tai siirtokahvaa kaksoisnapsauttamalla. Lukituksen voi estää pitämällä käskyrivin liikuttamisen aikana Ctrl-näppäintä pohjassa. Kun käskyrivi on piirtoalueen päällä, voit säätää sen kokoa reunasta vetämällä. Sivu 7

7 AutoCAD WS AutoCAD WS on nettiselaimessa ja mobiililaitteissa (iphone, ipad, Android) toimiva sovellus, jolla voi katsella, muokata ja jakaa Autodesk 360 -palvelussa olevia tiedostoja. Voit kirjautua palveluun osoitteessa Käytä samaa tunnusta kuin Autodesk 360 -palveluun kirjautuessasi. Vasemman reunan Drawings-osiossa näet palvelussa olevat piirustukset. Voit tarvittaessa ladata uusia tiedostoja palveluun Drawings-osion Upload-painikkeella. Tiedoston saat muokattavaksi Editor-tilaan kaksoisnapsauttamalla sitä Drawingsosiossa. Editor-tilassa käytettävissä ovat AutoCADin tyyliset, mutta suppeat työkalut. Editor-tilan oikean alareunan Share-painikkeella voit jakaa tiedoston muokattavaksi toiselle käyttäjälle. Kutsutulla ei tarvitse olla tunnusta palveluun. Hän pääsee AutoCAD WS:n editoritilaan kutsussa olevaa linkkiä klikkaamalla. Kutsussa voit säätää jakoasetuksia, kuten annetaanko oikeus muokata tiedostoa (Edit) ja voiko tiedostoa tallentaa palvelusta omalle koneelle (Download). Molemmat voivat muokata tiedostoa yhtä aikaa ja kirjoittaa kommentteja esiin tulevassa chat-ruudussa. Sivu 14

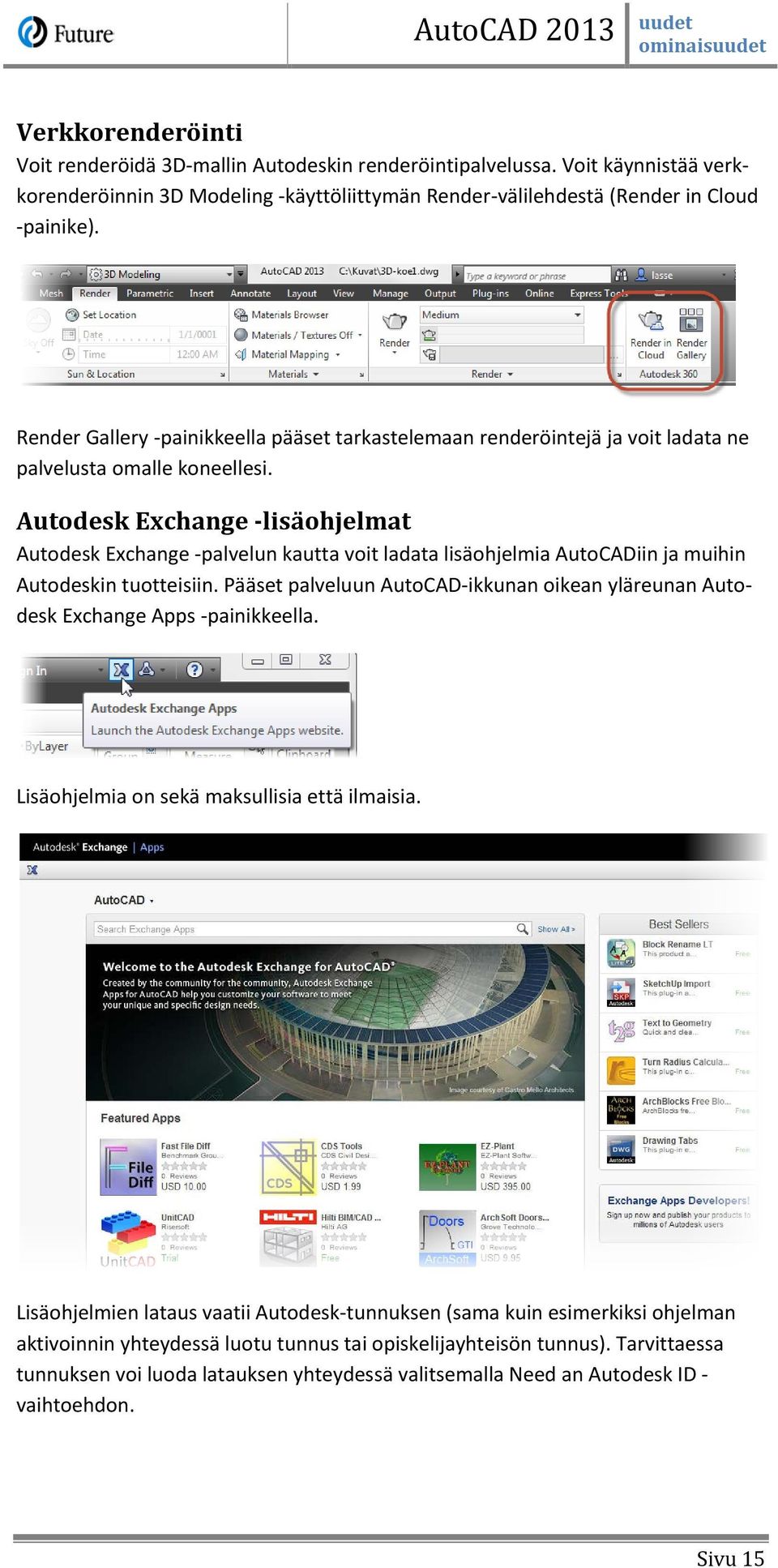

8 Verkkorenderöinti Voit renderöidä 3D-mallin Autodeskin renderöintipalvelussa. Voit käynnistää verkkorenderöinnin 3D Modeling -käyttöliittymän Render-välilehdestä (Render in Cloud -painike). Render Gallery -painikkeella pääset tarkastelemaan renderöintejä ja voit ladata ne palvelusta omalle koneellesi. Autodesk Exchange -lisäohjelmat Autodesk Exchange -palvelun kautta voit ladata lisäohjelmia AutoCADiin ja muihin Autodeskin tuotteisiin. Pääset palveluun AutoCAD-ikkunan oikean yläreunan Autodesk Exchange Apps -painikkeella. Lisäohjelmia on sekä maksullisia että ilmaisia. Lisäohjelmien lataus vaatii Autodesk-tunnuksen (sama kuin esimerkiksi ohjelman aktivoinnin yhteydessä luotu tunnus tai opiskelijayhteisön tunnus). Tarvittaessa tunnuksen voi luoda latauksen yhteydessä valitsemalla Need an Autodesk ID - vaihtoehdon. Sivu 15

9 Mallin dokumentointi Mallin tuonti Insert-välilehden Import-toiminnolla voit tuoda useita erityyppisiä 3D-tiedostoja AutoCADiin. Tuotavien tiedostomuotojen joukkoon on lisätty Inventor-tiedosto. Tuotava data (pinta, tilavuusmalli, rautalankageometria) muunnetaan AutoCADmuotoon ja lisätään piirustukseen blokkina. Voit muokata tuotuja objekteja normaaleilla AutoCAD-komennoilla. Voit luoda mallista piirustuksen dokumentointikomennoilla. Mallin dokumentointi Voit luoda tulostustilaan 3D-mallin perusteella piirustuksen kuvannot dokumentointitoiminnoilla (Layout-välilehti). Työkalut olivat ensimmäisen kerran versiossa ja niitä on kehitetty huomattavasti 2013-versioon. Peruskuvanto tehdään Base View -toiminnolla. Voit valita suunnittelutilassa olevan 3D-mallin tai erillisen Inventor-tiedoston kuvannon perustaksi. Mikäli valitset Inventor-mallin, mallin muutokset päivittyvät kuvantoon. Kun sijoitat kuvantoa, voit säätää mm. skaalan, katselusuunnan ja esitystavan. Mikäli sijoitat suunnittelutilassa olevaa 3D-mallia, voit valita, mitä objekteja otetaan mukaan (voit muuttaa valintoja myöhemmin muokkaamalla kuvantoa). Sivu 17

10 Pistepilvet Pistepilven käsittelytoiminnot ovat Insert-välilehden Point Cloud -paneelissa. Voit liittää ja hallinnoida pistepilvitiedostoja vastaavasti kuin viitepiirustuksia ja muita viitteitä. Pistepilven liittämistoiminto antaa tarkemmin tietoa pistepilvitiedostosta. Sivu 22

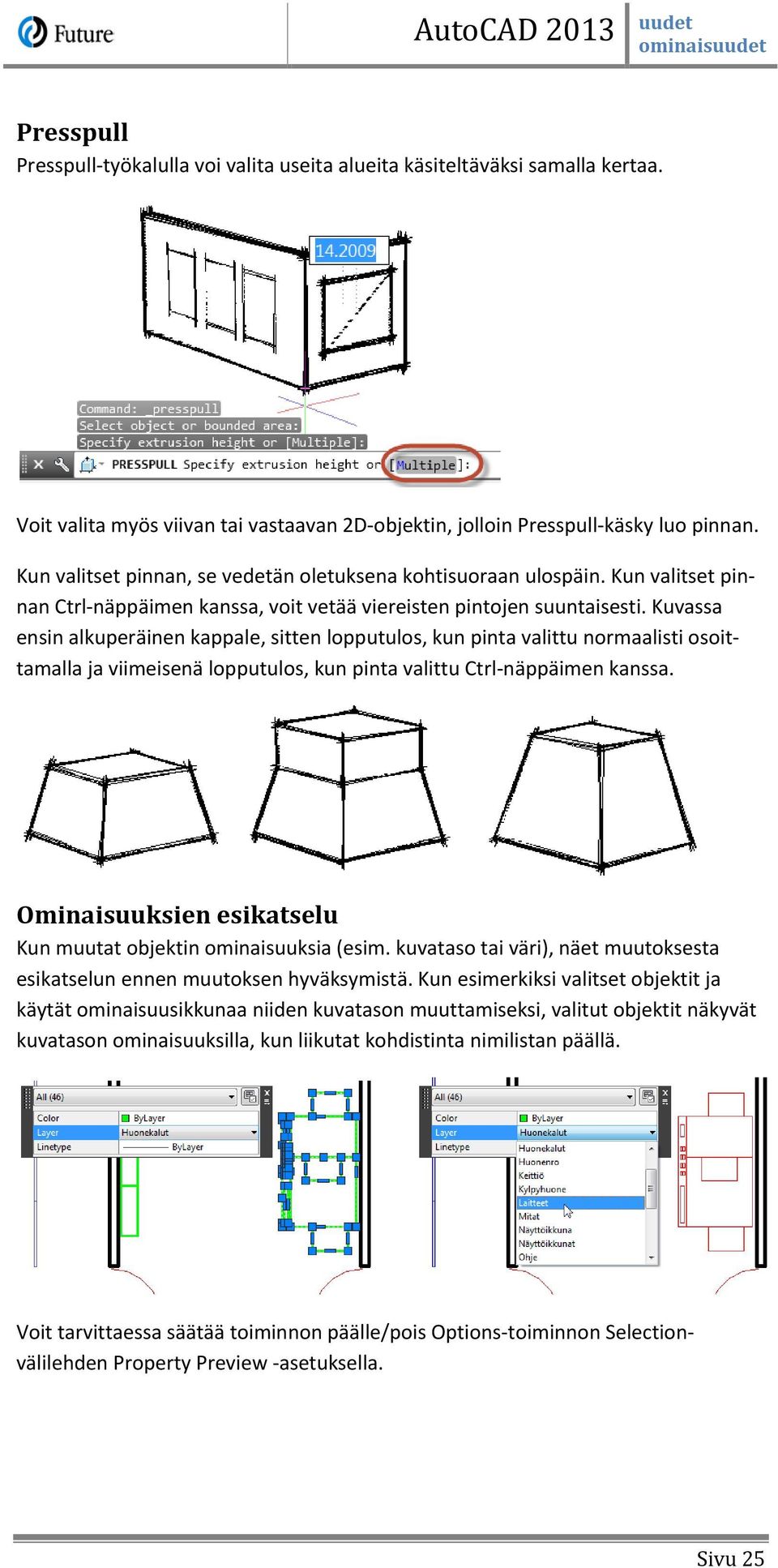

11 Presspull Presspull-työkalulla voi valita useita alueita käsiteltäväksi samalla kertaa. Voit valita myös viivan tai vastaavan 2D-objektin, jolloin Presspull-käsky luo pinnan. Kun valitset pinnan, se vedetän oletuksena kohtisuoraan ulospäin. Kun valitset pinnan Ctrl-näppäimen kanssa, voit vetää viereisten pintojen suuntaisesti. Kuvassa ensin alkuperäinen kappale, sitten lopputulos, kun pinta valittu normaalisti osoittamalla ja viimeisenä lopputulos, kun pinta valittu Ctrl-näppäimen kanssa. Ominaisuuksien esikatselu Kun muutat objektin ominaisuuksia (esim. kuvataso tai väri), näet muutoksesta esikatselun ennen muutoksen hyväksymistä. Kun esimerkiksi valitset objektit ja käytät ominaisuusikkunaa niiden kuvatason muuttamiseksi, valitut objektit näkyvät kuvatason ominaisuuksilla, kun liikutat kohdistinta nimilistan päällä. Voit tarvittaessa säätää toiminnon päälle/pois Options-toiminnon Selectionvälilehden Property Preview -asetuksella. Sivu 25

12 Käyttöliittymä Käynnistys Kun AutoCAD käynnistetään oletusasennuksen jälkeen ensimmäisen kerran, esiin tulee tervetuloa-ikkuna, josta löydät ohjeita, videoita ja ladattavia lisäohjelmia. Kun poistat valinnan ikkunan vasemman alareunan Display at start up -ruudusta, ikkuna ei tule seuraavilla käynnistyksillä esiin. Voit tarvittaessa tuoda toiminnon myöhemmin esille AutoCAD-ikkunan oikean yläreunan Help-painikkeen lisävalikosta. Asetusten tuonti vanhasta versiosta Mikäli koneeseen on asennettu vanhempi versio AutoCADistä, tulee ensimmäisellä käynnistyskerralla esiin Migrate Custom Settings -ikkuna. Sen avulla voit tuoda muokkaamiasi asetuksia vanhemmasta versiosta. Asetusten tuonnin voi ohittaa painamalla Cancel-painiketta. Toiminnon voi käynnistää myöhemminkin Windowsin Käynnistä-valikosta (Kaikki ohjelmat > Autodesk > AutoCAD 2013 > Migrate Custom Settings > Migrate From a Previous Release). Mikäli olet tuonut asetuksia vanhasta versiosta mutta haluat palauttaa AutoCADin oletusasetuksilleen, voit tehdä sen Windowsin Käynnistä-valikosta löytyvällä resetointityökalulla (Kaikki ohjelmat > Autodesk > AutoCAD 2013 > Reset Settings to Default). Tätä voit käyttää myös, mikäli olet itse räätälöinyt AutoCADiä ja haluat palauttaa sen asennuksen jälkeiseen oletustilaansa. Reset Settings -työkalulla voit varmuuskopioida muokatut asetukset zip-tiedostoon ennen resetointia. AutoCAD-ohjelma on oltava kiinni resetoinnin aikana. Sivu 42

13 Valintatoiminnot Tässä lyhyt katsaus tärkeimpiin valintatoimintoihin: Valintakehyksen voi tehdä kahdella tavalla: 1) napsauta alkupiste, liikuta hiirtä ja napsauta toinen piste 2) vedä kehys hiiren vasen näppäin pohjassa. Pickauto-muuttujan uudella asetuksella voi aloittaa valintakehyksen myös objektin päältä (älä siis napsauta vaan vedä kehys). Kun Pickauto on 2, valinta tapahtuu vasta kun hiiren näppäimen päästää irti (muuten valinta tapahtuu heti napsautettaessa). Huom. Pickauto-muuttujan oletusarvo on 1. Kun napsautat kehyksen ensimmäisen nurkkapisteen, voit käyttää normaalin suorakaiteen muotoisen valintakehyksen lisäksi lisätoimintoja Fence, WPolygon ja CPolygon (näet vaihtoehdot käskyrivillä). Voit valita objektin perusosia pitämällä valinnan aikana Ctrl-näppäintä pohjassa. Voit esimerkiksi valita suorakaiteesta yhden viivan pitämällä Ctrlnäppäintä pohjassa. Hiiren oikean näppäimen valikosta löydät aputoimintoja (valitse objekti ensin ja napsauta sitten hiiren oikeaa): samankaltaisten objektien valinta (Select Similar) objektien piilotus (Isolate > Isolate Objects, Hide Objects) uusia objektien luonti valitun objektin perusteella (Add Selected) Päällekkäisten alkioiden valinta Kun tilarivin Selection Cycling -toiminto (SC-painike) on aktiivisena, voit helposti määrittää, mikä päällekkäin tai lähellä toisiaan olevista objekteista valitaan. Päällekkäisten alkioiden kuvake tulee esiin, kun viet kohdistimen päällekkäisten alkioiden kohdalle. Kun napsautat hiirellä päällekkäisten kohdalla, esiin tulee valintaa helpottava ikkuna. Sivu 67

14 Makrojen nauhoittaminen Voit nauhoittaa makroja Action Recorder -toiminnolla (Manage-välilehti). Käynnistä nauhoitus Record-painikkeella, tee haluamasi käskyt ja tallenna Recordpainikkeen tilalle ilmestyneellä Stop-painikkeella. Makrotoiminto ei osaa nauhoittaa muiden valintaikkunoiden kuin Layer Properties ja Properties-ikkunoiden aikaisia valintoja. Mikäli nauhoitat jonkin muun valintaikkunan aikaisia toimintoja, makroon jää muistiin vain valintaikkunan esilletuonti, eivät sen aikana tehdyt valinnat. Esimerkiksi täyttökuvioiden asetukset on säädettävä makrossa käskyrivipohjaisella versiolla Hatch-käskystä. Käskyn nimen eteen näppäillään -merkki eli -hatch. Kuvatosojen luonnin voi tehdä makronauhoituksen aikana käskyllä -layer, jolloin makrosta tulee siistimpi. Yleensäkin makrojen luonti onnistuu parhaiten, kun käynnistät käskyt näppäilemällä ja annat kaikki lisämääreet näppäilemällä. Käskysarja kannattaa toki testata ja harjoitella ennen nauhoitusta. Esimerkki - kuvatason luonti Esimerkki makrosta, joka luon uuden kuvatason ja siirtää valitut alkiot sille. 1. Piirrä muutama viiva valmiiksi piirustuksen ennen makronauhoituksen käynnistämistä. 2. Käynnistä makron nauhoitus Manage-välilehden Record-painikkeella. 3. Luo uusi kuvataso näppäilemällä -layer (tai lyhenne -la) Sivu 128
