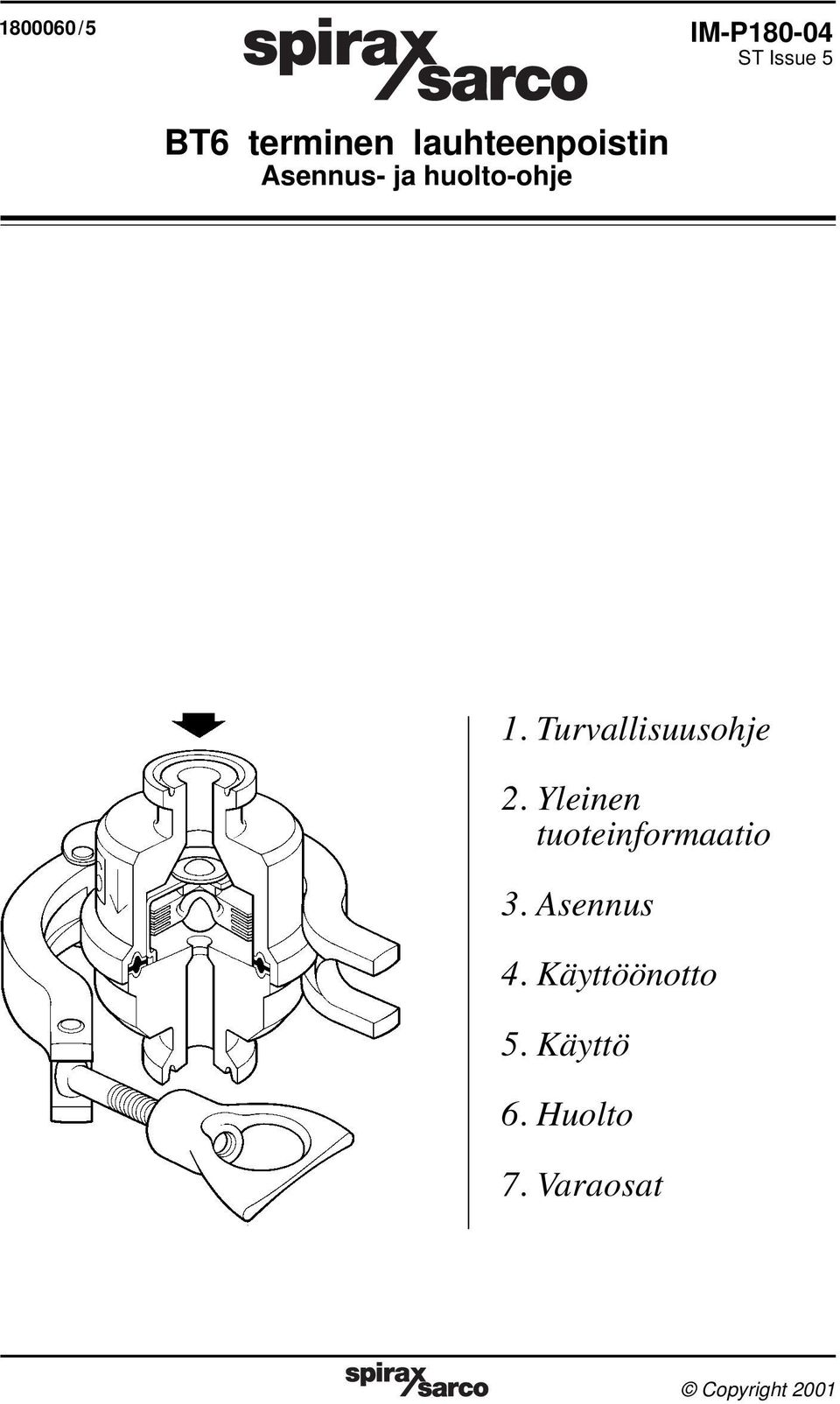

1 /5 IM-P ST Issue 5 BT6 terminen lauhteenpoistin Asennus- ja huolto-ohje 1. Turvallisuusohje 2. Yleinen tuoteinformaatio 3. Asennus 4. Käyttöönotto 5. Käyttö 6. Huolto 7. Varaosat IM-P ST Issue 5 Copyright 20011

2 1. Turvallisuusohje Laitteiden turvallinen toiminta voidaan taata vain, mikäli laitteiden asennus, käyttöönotto, käyttö ja huolto tehdään asennus- ja huolto-ohjeiden mukaisesti ammattitaitoisen asentajan toimesta (ks. Turvallisuustiedote kohta 11). Yleisiä putkisto- ja laitteistoasennuksia koskevia säädöksiä ja turvaohjeita tulee myös noudattaa. Sulkuventtiilit Varmista, ettei sulkuventtiilien sulkeminen aiheuta vaaraa järjestelmälle tai työntekijöille. Vaaratilanteet voivat aiheutua sulkuventtiilien lisäksi varolaitteiden tai hälytyksien kytkemisestä toiminnasta. Avaa aina sulkuventtiilit hitaasti, jotta järjestelmään ei aiheudu iskuja. Paine Ennen huoltotöitä tulee huomioida linjassa olevan aineen vaarallisuus. Varmista, että poistin on paineeton ennen huollon aloittamista. Tämä voidaan järjestää myös asentamalla DV-paineenpurkuventtiili (kts. erillinen esite). Älä luota järjestelmän paineettomuuteen, vaikka painemittari näyttäisi nollaa. Lämpötila Varmistu aina ennen huoltotöitä, että lämpötila laitteissa on laskenut tarpeeksi eikä palovammojen vaaraa ole. Käytä tarvittaessa turvavarusteita. Mikäli Tri-clamp liitoksen tiiviste (PTFE päällysteinen Viton-kumi) altistuu yli 260 C lämpötiloille, siitä voi haihtua myrkyllisiä kaasuja, jotka voivat olla haitallisia hengitettyinä. PTFE osien käsittelyn yhteydessä ei saa tupakoida. Mikäli Tri-clamp liitoksen tiiviste altistuu yli 315 C lämpötiloille, siitä voi vapautua vetyfluoridihappoja. Haitallisten kaasujen hengittämistä sekä aineiden ihokosketusta tulee välttää hengitysvaikeuksien ja palovammojen välttämiseksi. Hävittäminen Tuotteen materiaalit ovat kierrätettävissä. Tuotteiden oikeanlaisesta hävittämisestä ei synny ekologista vaaraa, PAITSI: Viton: - voidaan toimittaa kaatopaikalle, noudattaen paikallisia määräyksiä - voidaan hävittää polttamalla, kunhan huolehditaan haitallisten kaasujen poistamisesta savukaasuista paikallisten määräyksien mukaisesti - ei liukene veteen PTFE: - PTFE-jäte on ongelmajätettä ja tulee toimittaa ongelmajätelaitokselle, ei saa hävittää polttamalla - PTFE-jäte tulee säilyttää erillisessä astiassa, eikä sitä saa sekoittaa muihin jätteisiin, eikä toimittaa kaatopaikalle 2 IM-P ST Issue 5

Sulkuventtiilit Varmista, ettei sulkuventtiilien sulkeminen aiheuta vaaraa järjestelmälle tai työntekijöille.

3 2. Yleinen tuoteinformaatio 2.1 Kuvaus Spirax Sarcon BT6 on terminen lauhteenpoistin 6 bar g paineeseen asti. Poistin toimii lähellä kylläisen höyryn lämpötilaa, joten ei tarvita pitkää jäähdytysosuutta ennen poistinta. BT6:n kaikki lauhteen kanssa kosketuksissa olevat osat on valmistettu haponkestävästä teräksestä AISI 316L. Sovelluksiin, joissa on hyvin suuria määriä lauhdetta tai joissa on CIP/SIP-nesteitä, suositellaan käytettäväksi suurikapasiteettista BT6HC poistinta (ks. TI-P180-13). Huom! tarkemmat tiedot materiaaleista, nimellissuuruuksista, yhteistä, mitoista, painoista, käyttöarvoista ja kapasiteeteista on saatavissa tuotteen esitteestä TI-P Koot ja yhteet ½", ¾", 1" Tri-clamp liitos Muita yhteitä saatavissa erikoistilauksesta, ota yhteys Spirax Sarcoon. kuva Suunnitteluarvot (ISO 6552) paineluokka PN10 PMA - maksimi sallittu paine 10 bar g (145 psi g) TMA - maksimi sallittu lämpötila 177 C (350 C) PMO - maksimi käyttöpaine 6 bar g (87 psi g) TMO - maksimi käyttölämpötila 177 C (350 C) kylmäpainekoe 15 bar g (217.5 psi g) 2.4 Käyttöarvot lämpötila C kylläisen höyryn käyrä * 8 10 Tuotetta ei saa käyttää tällä alueella. *PMO maksimi käyttöpaine 6 bar g (87 psi g) paine bar g IM-P ST Issue 5 3

BT6:n kaikki lauhteen kanssa kosketuksissa olevat osat on valmistettu haponkestävästä teräksestä AISI 316L.

4 3. Asennus Huom! ennen asennustöiden aloittamista tutustu turvallisuusohjeisiin (kohta 1). Asennus- ja huolto-ohjeiden, nimikilven ja teknisen erittelyn tiedoista tulee varmistua laitteen sopivuudesta käyttötarkoitukseen Tarkista materiaalit ja paineen ja lämpötilan maksimiarvot. Mikäli prosessin maksimiarvot ovat laitteen arvoja suuremmat, tulee järjestelmään asentaa tarvittavat varolaitteet Varmista oikea asennusasento ja ota huomioon virtaussuunta putkistossa Poista suojatulpat yhteistä. 3.4 Poistimet on suunniteltu asennettaviksi pystysuoraan putkilinjaan, jossa virtaus on alaspäin. Virtaussuunta on merkitty poistimeen. Poistimen mukana ei toimiteta liittimiä, eikä tiivisteitä. Elementtiä ei saa altistaa tulistetulle höyrylle, koska liiallinen lämpölaajeneminen vioittaa elementtiä. Varoitus: liitintä ei saa kiristää liikaa. Tämä voi vaurioittaa tiivistettä tai liitoskohtia. Huom 1: poistinta ja elementtiä tulee käsitellä varoen, jotta koneistetut pinnat eivät vaurioidu. Huom 2: jos lauhde poistetaan avoimeen tilaan, se tulee johtaa turvalliseen paikkaan, koska lauhteen lämpötila voi olla lähes 100 C. 4. Käyttöönotto Asennuksen ja huollon jälkeen tulee varmistua, että järjestelmä on toimintakuntoinen. Tarkista hälytykset ja varolaitteet. Huom! kuten kaikkien höyryjärjestelmien kanssa, paineen tulee antaa kasvaa hitaasti, jotta järjestelmään ei aiheudu iskuja. 4 IM-P ST Issue 5

Mikäli prosessin maksimiarvot ovat laitteen arvoja suuremmat, tulee järjestelmään asentaa tarvittavat varolaitteet. 3.2. Varmista oikea asennusasento ja ota huomioon virtaussuunta putkistossa. 3.3. Poista suojatulpat yhteistä.

5 5. Toiminta Elementti muodostuu kapselista, joka sisältää erikoisnestettä, jonka kiehumispiste on veden kiehumispistettä alhaisempi. Viileissä olosuhteissa, kylmäkäynnistyksen yhteydessä, kapseli on lepotilassa, jolloin ilma poistuu poistimesta. Tämä on ominaista painetasapainotetuille lauhteenpoistimille ja selittää sen, miksi ne soveltuvat hyvin ilmanpoistoon. Lauhteen läpäistessä poistimen, lämpö siirtyy kapselin nesteeseen. Neste kiehuu ennen kuin höyry pääsee poistimeen. Höyrystynyt neste laajenee kapselissa ja poistin sulkeutuu. Poistimeen kerääntyvä lauhde jäähdyttää kapselia, jossa täyte nesteytyy ja kapseli kutistuu, jolloin poistin avautuu ja lauhde pääsee virtaamaan poistimesta. 6. Huolto Huom! ennen huoltotöiden aloittamista tutustu turvallisuusohjeisiin (kohta 1). Ennen huoltoa tulee poistin sulkea linjasta ja varmistaa, että poistin on paineeton. Poistimen tulee antaa jäähtyä tarpeeksi ennen huollon aloittamista. Huom! poistinta ja elementtiä tulee käsitellä varoen, jotta koneistetut pinnat eivät vaurioidu. Irroita liittimet. Poistimen runko voidaan nyt avata, jolloin poistimen tiiviste ja elementti voidaan irroittaa puhdistusta tai vaihtamista varten. Kasaa poistin käyttäen uutta tiivistettä ja varmistaen, että elementti osuu paikoilleen. Kiinnitä ja kiristä liittimet, jonka jälkeen poistin voidaan taas ottaa käyttöön. Tarkista, etteivät liitokset vuoda ja kiristä tarvittaessa. Huom! rungon muotoilu on muuttunut 1991, vanhempien poistimien elementtien kehys on pidempi (ks. kuva alla). Näitä vanhanmallisia elementtejä ei ole enää saatavissa. Huom: kehys on pidempi vanha BT6 2 mm 1 mm uusi BT6, kallistettu runko elementin tilausnumero kuva 2 halkileikkauskuva BT6 poistimen vanhan ja uuden rungon eroista IM-P ST Issue 5 5

Tämä on ominaista painetasapainotetuille lauhteenpoistimille ja selittää sen, miksi ne soveltuvat hyvin ilmanpoistoon. Lauhteen läpäistessä poistimen, lämpö siirtyy kapselin nesteeseen.

6 7. Varaosat Saatavat varaosat on piirretty ehjällä viivalla. Katkoviivalla piirretyt osat eivät ole saatavissa varaosina. Saatavat varaosat elementti 3 tiiviste 5 alarunko 2 Tilaustiedot Käytä aina saatavat varaosat nimiä ja numeroita. Mainitse lauhteenpoistimen koko, tyyppi ja liitostapa. Esim: 1 kpl elementti Spirax Sarco ½" BT6 termiseen lauhteenpoistimeen kuva 3 6 IM-P ST Issue 5

Saatavat varaosat elementti 3 tiiviste 5 alarunko 2 Tilaustiedot Käytä aina saatavat varaosat nimiä

7 IM-P ST Issue 5 7

8 Spirax Oy PL Helsinki puh fax IM-P ST Issue 5
