Kumilevylaakerit Bärlager

Transkriptio

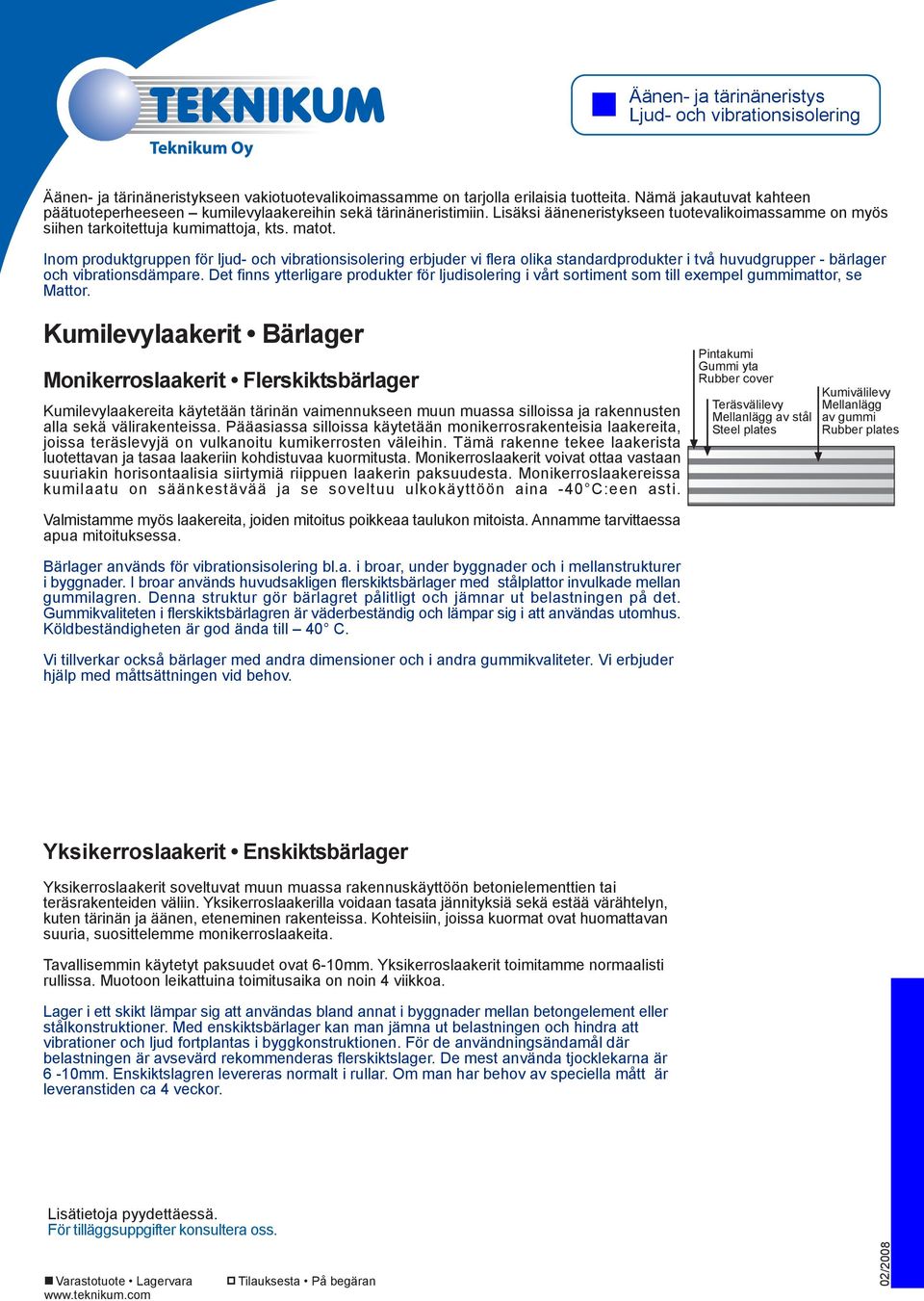

1 Äänen- ja tärinäneristykseen vakiotuotevalikoimassae on tarjolla erilaisia tuotteita. Nämä jakautuvat kahteen päätuoteperheeseen kumilevylaakereihin sekä tärinäneristimiin. Lisäksi ääneneristykseen tuotevalikoimassae on myös siihen tarkoitettuja kumimattoja, kts. matot. Inom produktgruppen för ljud- och vibrationsisolering erbjuder vi flera olika standardprodukter i två huvudgrupper - bärlager och vibrationsdämpare. Det finns ytterligare produkter för ljudisolering i vårt sortiment som till exempel guimattor, se Mattor. Kumilevylaakerit Bärlager Monikerroslaakerit Flerskiktsbärlager Kumilevylaakereita käytetään tärinän vaimennukseen muun muassa silloissa ja rakennusten alla sekä välirakenteissa. Pääasiassa silloissa käytetään monikerrosrakenteisia laakereita, joissa teräslevyjä on vulkanoitu kumikerrosten väleihin. Tämä rakenne tekee laakerista luotettavan ja tasaa laakeriin kohdistuvaa kuormitusta. Monikerroslaakerit voivat ottaa vastaan suuriakin horisontaalisia siirtymiä riippuen laakerin paksuudesta. Monikerroslaakereissa kumilaatu on säänkestävää ja se soveltuu ulkokäyttöön aina -0 C:een asti. Pintakumi Gui yta Rubber cover Teräsvälilevy Mellanlägg av stål Steel plates Kumivälilevy Mellanlägg av gui Rubber plates Valmistae myös laakereita, joiden mitoitus poikkeaa taulukon mitoista. Annae tarvittaessa apua mitoituksessa. Bärlager används för vibrationsisolering bl.a. i broar, under byggnader och i mellanstrukturer i byggnader. I broar används huvudsakligen flerskiktsbärlager med stålplattor invulkade mellan guilagren. Denna struktur gör bärlagret pålitligt och jämnar ut belastningen på det. Guikvaliteten i flerskiktsbärlagren är väderbeständig och lämpar sig i att användas utomhus. Köldbeständigheten är god ända till 0 C. Vi tillverkar också bärlager med andra dimensioner och i andra guikvaliteter. Vi erbjuder hjälp med måttsättningen vid behov. Yksikerroslaakerit Enskiktsbärlager Yksikerroslaakerit soveltuvat muun muassa rakennuskäyttöön betonielementtien tai teräsrakenteiden väliin. Yksikerroslaakerilla voidaan tasata jännityksiä sekä estää värähtelyn, kuten tärinän ja äänen, eteneminen rakenteissa. Kohteisiin, joissa kuormat ovat huomattavan suuria, suosittelee monikerroslaakeita. Tavallisein käytetyt paksuudet ovat -. Yksikerroslaakerit toimitae normaalisti rullissa. Muotoon leikattuina toimitusaika on noin viikkoa. Lager i ett skikt lämpar sig att användas bland annat i byggnader mellan betongelement eller stålkonstruktioner. Med enskiktsbärlager kan man jämna ut belastningen och hindra att vibrationer och ljud fortplantas i byggkonstruktionen. För de användningsändamål där belastningen är avsevärd rekoenderas flerskiktslager. De mest använda tjocklekarna är -. Enskiktslagren levereras normalt i rullar. Om man har behov av speciella mått är leveranstiden ca veckor. Lisätietoja pyydettäessä. För tilläggsuppgifter konsultera oss. 02/

2 Päivitetty taulukko löytyy kotisivuiltae. Uppdaterad tabell finns i vår hemsida. Äänen- ja tärinäneristys / 90 9A 9B 9C 0 A B 121B 9D 9E 9F A A 122A 122B 122D E 122C 19C 19B 122G 122 1B 1A 122F Pinta-ala Area cm² Nettokorkeus Net höjd Leveys Bredd Pituus Längd Kokonaiskorkeus Total höjd Kumivälilevyt Mellanlägg Teräsvälilevyt Mellanlägg av stål Paksuus Tjocklek kpl st Paksuus Tjocklek kpl st Monikerroslaakerit Flerskiktsbärlager Lisätietoja pyydettäessä. För tilläggsuppgifter konsultera oss.

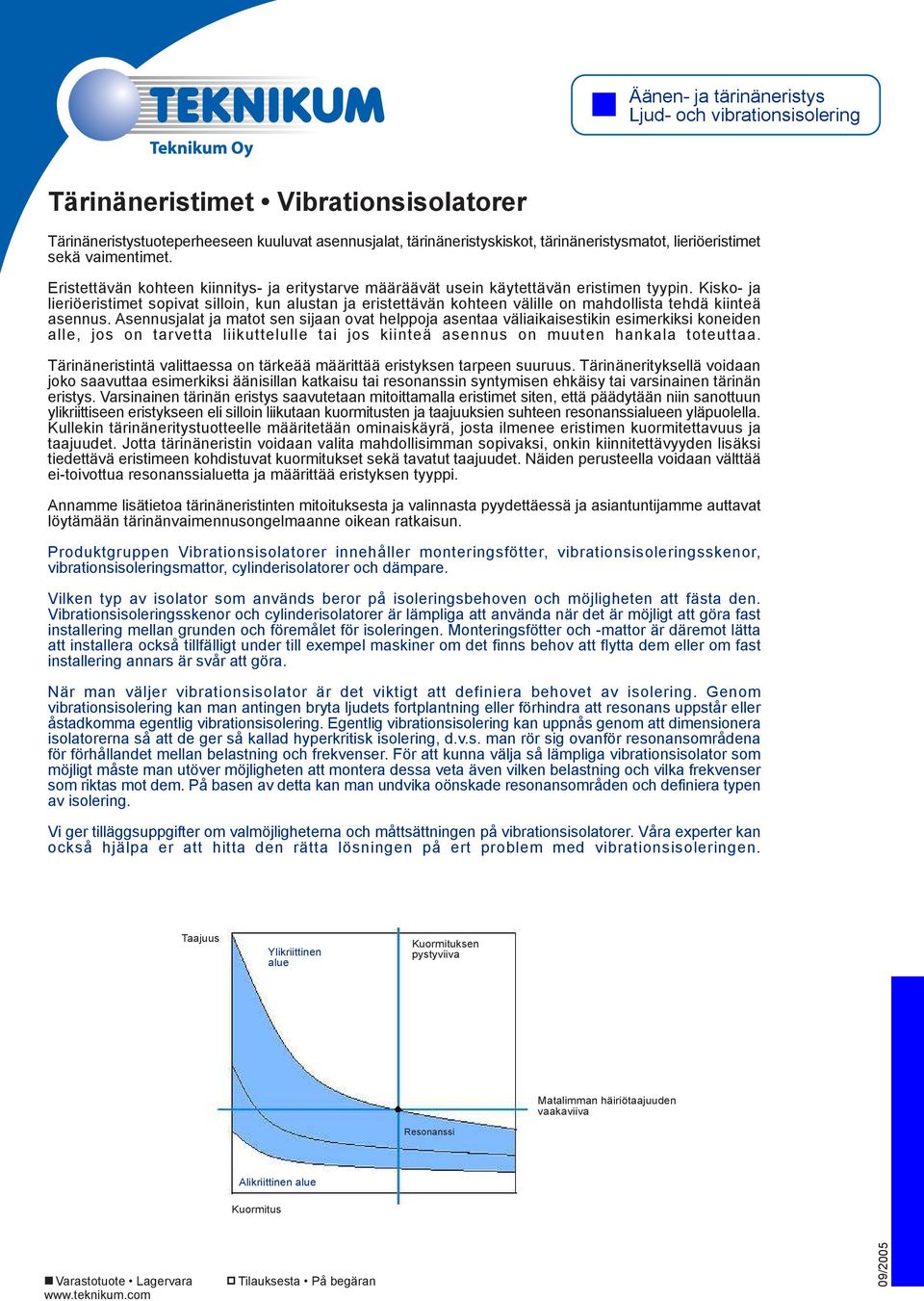

3 Tärinäneristimet Vibrationsisolatorer Tärinäneristystuoteperheeseen kuuluvat asennusjalat, tärinäneristyskiskot, tärinäneristysmatot, lieriöeristimet sekä vaimentimet. Eristettävän kohteen kiinnitys- ja eritystarve määräävät usein käytettävän eristimen tyypin. Kisko- ja lieriöeristimet sopivat silloin, kun alustan ja eristettävän kohteen välille on mahdollista tehdä kiinteä asennus. Asennusjalat ja matot sen sijaan ovat helppoja asentaa väliaikaisestikin esimerkiksi koneiden alle, jos on tarvetta liikuttelulle tai jos kiinteä asennus on muuten hankala toteuttaa. Tärinäneristintä valittaessa on tärkeää määrittää eristyksen tarpeen suuruus. Tärinänerityksellä voidaan joko saavuttaa esimerkiksi äänisillan katkaisu tai resonanssin syntymisen ehkäisy tai varsinainen tärinän eristys. Varsinainen tärinän eristys saavutetaan mitoittamalla eristimet siten, että päädytään niin sanottuun ylikriittiseen eristykseen eli silloin liikutaan kuormitusten ja taajuuksien suhteen resonanssialueen yläpuolella. Kullekin tärinäneritystuotteelle määritetään ominaiskäyrä, josta ilmenee eristimen kuormitettavuus ja taajuudet. Jotta tärinäneristin voidaan valita mahdollisian sopivaksi, onkin kiinnitettävyyden lisäksi tiedettävä eristimeen kohdistuvat kuormitukset sekä tavatut taajuudet. Näiden perusteella voidaan välttää ei-toivottua resonanssialuetta ja määrittää eristyksen tyyppi. Annae lisätietoa tärinäneristinten mitoituksesta ja valinnasta pyydettäessä ja asiantuntijae auttavat löytämään tärinänvaimennusongelmaanne oikean ratkaisun. Produktgruppen Vibrationsisolatorer innehåller monteringsfötter, vibrationsisoleringsskenor, vibrationsisoleringsmattor, cylinderisolatorer och dämpare. Vilken typ av isolator som används beror på isoleringsbehoven och möjligheten att fästa den. Vibrationsisoleringsskenor och cylinderisolatorer är lämpliga att använda när det är möjligt att göra fast installering mellan grunden och föremålet för isoleringen. Monteringsfötter och -mattor är däremot lätta att installera också tillfälligt under till exempel maskiner om det finns behov att flytta dem eller om fast installering annars är svår att göra. När man väljer vibrationsisolator är det viktigt att definiera behovet av isolering. Genom vibrationsisolering kan man antingen bryta ljudets fortplantning eller förhindra att resonans uppstår eller åstadkoa egentlig vibrationsisolering. Egentlig vibrationsisolering kan uppnås genom att dimensionera isolatorerna så att de ger så kallad hyperkritisk isolering, d.v.s. man rör sig ovanför resonansområdena för förhållandet mellan belastning och frekvenser. För att kunna välja så lämpliga vibrationsisolator som möjligt måste man utöver möjligheten att montera dessa veta även vilken belastning och vilka frekvenser som riktas mot dem. På basen av detta kan man undvika oönskade resonansområden och definiera typen av isolering. Vi ger tilläggsuppgifter om valmöjligheterna och måttsättningen på vibrationsisolatorer. Våra experter kan också hjälpa er att hitta den rätta lösningen på ert problem med vibrationsisoleringen. Taajuus Ylikriittinen alue Kuormituksen pystyviiva Matalian häiriötaajuuden vaakaviiva Resonanssi Alikriittinen alue Kuormitus 09/

4 Asennusjalat Monteringsfötter Asennusjalat ovat helppokäyttöisiä tärinäneristimiä kohteisiin, joissa kiinteää asennusta ei tarvita tai joissa se on hankala toteuttaa. Asennusjalkojen valinnassa on tarvittavan geometrian ohella tärkeää maksimikuormituksen suuruus sekä tavatut taajuudet. Asennusjalkae eroavat kovuudeltaan ja niiden eniäiskuormitukset ja ominaisjaksoluvut on esitetty oheisessa taulukossa. Monteringsfötter är lätthanterliga vibrationsisolatorer för platser där fast installering inte behövs eller där den är svår att genomföra. När man väljer typ av monteringsfötter är det viktigt att ha uppgifter om geometriska mått, maximibelastning och frekvenser. Våra monteringsfötter har olika hårdheter och därför har de olika egenskaper. Deras maximibelastning och egenfrekvens finns presenterade i bifogade tabell. Materiaali CR musta Material CR svart Tuote Produkt 00N 000N Leverans del st 1 1 MTU 2 1 vihreä täplä 1 grön prick MTU 22 2 vihreää täplää 2 gröna prickar Ø Ø = MTA MTA 2 Leverans del st Tuote Produkt 12 1 N 0N 1 (1 kerros/1-skiktig) - (2 kerrosta/2-skiktig) 2 (1 kerros/1-skiktig) - 2 (2 kerrosta/2-skiktig) 0 2 Tärinäneristyskiskot Vibrationsisoleringsskenor Tärinäneristyskiskot on tarkoitettu kohteisiin, joissa on mahdollista tehdä kiinteä asennus. Eri kiskotyypit eroavat mitoitukseltaan ja kumilaadultaan toisistaan. Eniäiskuormitukset ja ominaistaajuudet on esitetty oheisessa taulukossa. Vibrationsisoleringsskenor är lämpliga på platser, där det är möjligt att göra en fast installering. Olika typer av skenor skiljer sig från varandra till mått och guikvalitet. Deras maximibelastning och egenfrekvens finns presenterade i bifogade tabell. Pituus 0 Längd 0 Musta Svart c k MTU 1 NR MTU CR MTU 1 NR MTU CR B a c k vihreä raita 1 grön rand - 1 vihreä raita 1 grön rand Tuote Produkt N 1 N N 00 N 12 9 B a 02/

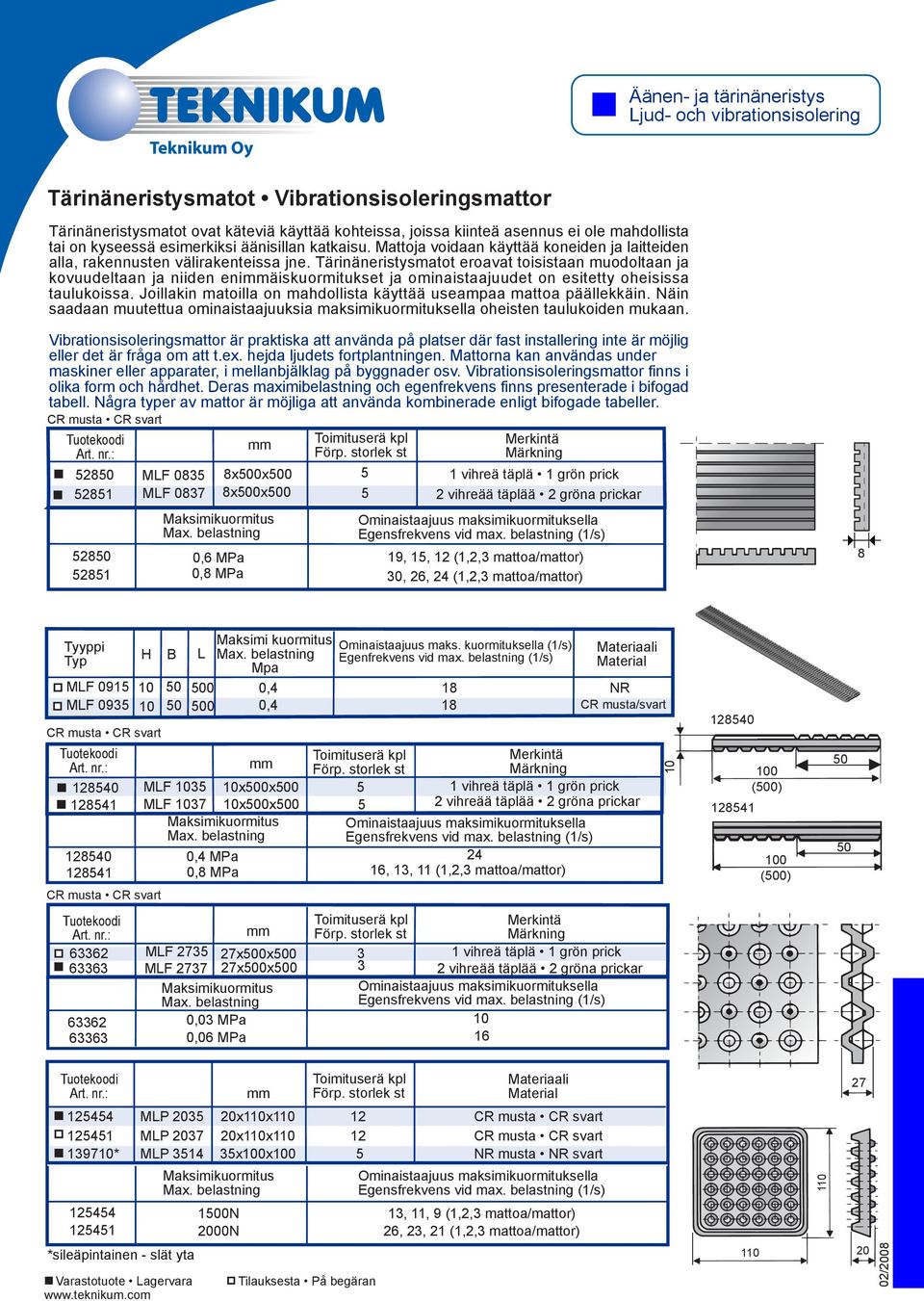

5 Tärinäneristysmatot Vibrationsisoleringsmattor Tärinäneristysmatot ovat käteviä käyttää kohteissa, joissa kiinteä asennus ei ole mahdollista tai on kyseessä esimerkiksi äänisillan katkaisu. Mattoja voidaan käyttää koneiden ja laitteiden alla, rakennusten välirakenteissa jne. Tärinäneristysmatot eroavat toisistaan muodoltaan ja kovuudeltaan ja niiden eniäiskuormitukset ja ominaistaajuudet on esitetty oheisissa taulukoissa. Joillakin matoilla on mahdollista käyttää useampaa mattoa päällekkäin. Näin saadaan muutettua ominaistaajuuksia maksimikuormituksella oheisten taulukoiden mukaan. Vibrationsisoleringsmattor är praktiska att använda på platser där fast installering inte är möjlig eller det är fråga om att t.ex. hejda ljudets fortplantningen. Mattorna kan användas under maskiner eller apparater, i mellanbjälklag på byggnader osv. Vibrationsisoleringsmattor finns i olika form och hårdhet. Deras maximibelastning och egenfrekvens finns presenterade i bifogad tabell. Några typer av mattor är möjliga att använda kombinerade enligt bifogade tabeller. 2 MLF 0 x0x0 1 vihreä täplä 1 grön prick 1 MLF 0 x0x0 2 vihreää täplää 2 gröna prickar 2 1 0, MPa 0, MPa 19, 1, 12 (1,2, mattoa/mattor) 0, 2, 2 (1,2, mattoa/mattor) Tyyppi Typ B L MLF MLF Maksimi kuormitus Mpa 0, 0, 12 MLF x0x0 MLF x0x0 2 MLF 2 MLF 2 Ominaistaajuus maks. kuormituksella (1/s) Egenfrekvens vid max. belastning (1/s) 1 1 Materiaali Material NR CR musta/svart 1 vihreä täplä 1 grön prick 2 vihreää täplää 2 gröna prickar 0, MPa 2 0, MPa 1, 1, (1,2, mattoa/mattor) 2x0x0 2x0x0 0,0 MPa 0,0 MPa 1 vihreä täplä 1 grön prick 2 vihreää täplää 2 gröna prickar (0) 0 (0) 1 *sileäpintainen - slät yta 0 N 0N 1 MLP x0x0 12 MLP x0x * MLP 1 x0x0 Materiaali Material NR musta NR svart 1,, 9 (1,2, mattoa/mattor) 2, 2, 21 (1,2, mattoa/mattor) /

6 Lieriöeristimet Cylinderisolatorer Lieriöeristimet soveltuvat kohteisiin, joissa on mahdollista tehdä kiinteä asennus. Lieriöeristimiä on saatavilla erityyppisiä. Ne eroavat toisistaan kiinnitystavaltaan. Niitä on saatavilla sisä- ja ulkokierteellä. Kumilaatu on mustaa luonnonkumia, jonka kovuus on ± ShA. Annae tarvittaessa lisätietoa lieriöeristinten mitoituksesta. Cylinderisolatorer är lämpiga på platser där det är möjligt att göra en fast installering. De skiljer sig från varandra till monteringssättet. De finns med inre och yttre gängning. Guikvaliteten är svart naturgui med hårdheten ± ShA. Vi ger tilläggsuppgifter om måttsättningen på cylinderisolatorer MTR 221/ MTR 21/ MTR 1/ MTR 01/ MTR 1/ MTR 01/ Ø D Ø d 1 L L L MTR 221/ MTR 21/ MTR 1/ MTR 01/ MTR 1/ MTR 01/ Ø D Ø d M M M1 L MTR 221/00 MTR 21/00 MTR 1/00 MTR 01/00 MTR 1/00 MTR 01/00 MTR 1/00 Ø D Ø d M M M1 M 02/
