1 Verkkotietojärjestelmä Open++ Integra v.3.2 Käyttöohje

2

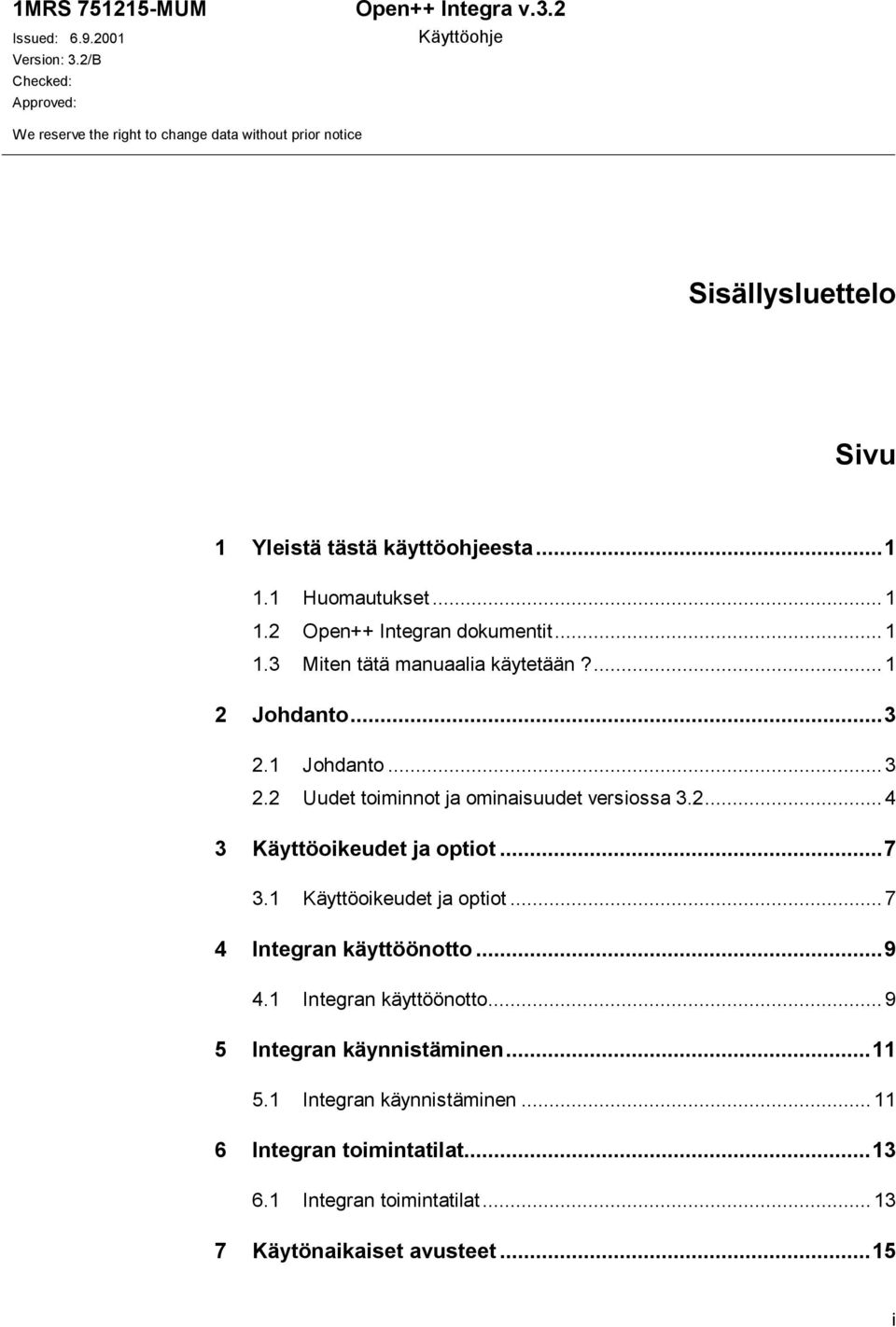

3 1MRS MUM Issued: Version: 3.2/B Checked: Approved: Open++ Integra v.3.2 Käyttöohje We reserve the right to change data without prior notice Sisällysluettelo Sivu 1 Yleistä tästä käyttöohjeesta Huomautukset Open++ Integran dokumentit Miten tätä manuaalia käytetään? Johdanto Johdanto Uudet toiminnot ja ominaisuudet versiossa Käyttöoikeudet ja optiot Käyttöoikeudet ja optiot Integran käyttöönotto Integran käyttöönotto Integran käynnistäminen Integran käynnistäminen Integran toimintatilat Integran toimintatilat Käytönaikaiset avusteet...15 i

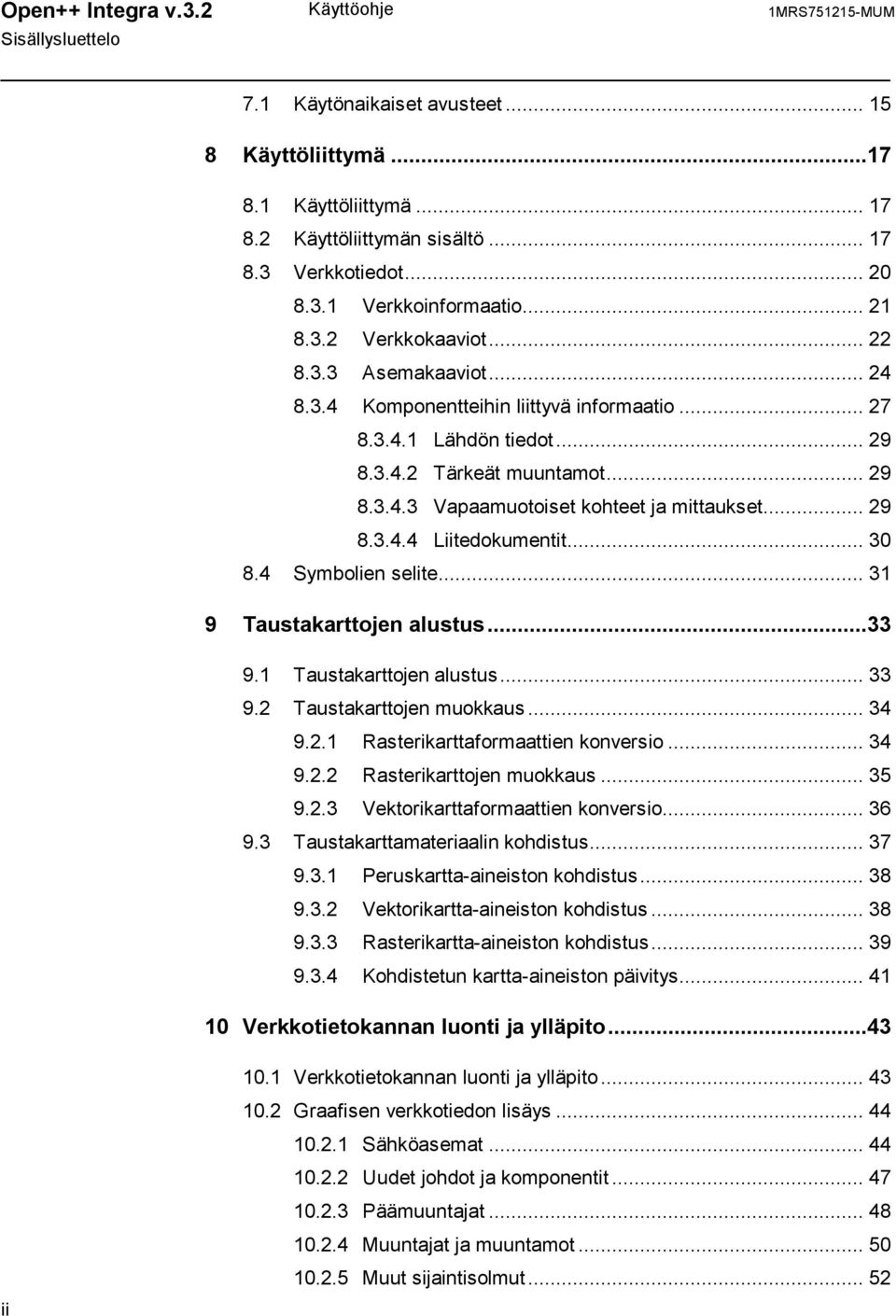

4 Open++ Integra v.3.2 Käyttöohje Sisällysluettelo 1MRS MUM 7.1 Käytönaikaiset avusteet Käyttöliittymä Käyttöliittymä Käyttöliittymän sisältö Verkkotiedot Verkkoinformaatio Verkkokaaviot Asemakaaviot Komponentteihin liittyvä informaatio Lähdön tiedot Tärkeät muuntamot Vapaamuotoiset kohteet ja mittaukset Liitedokumentit Symbolien selite Taustakarttojen alustus Taustakarttojen alustus Taustakarttojen muokkaus Rasterikarttaformaattien konversio Rasterikarttojen muokkaus Vektorikarttaformaattien konversio Taustakarttamateriaalin kohdistus Peruskartta-aineiston kohdistus Vektorikartta-aineiston kohdistus Rasterikartta-aineiston kohdistus Kohdistetun kartta-aineiston päivitys Verkkotietokannan luonti ja ylläpito Verkkotietokannan luonti ja ylläpito Graafisen verkkotiedon lisäys Sähköasemat Uudet johdot ja komponentit Päämuuntajat Muuntajat ja muuntamot Muut sijaintisolmut ii

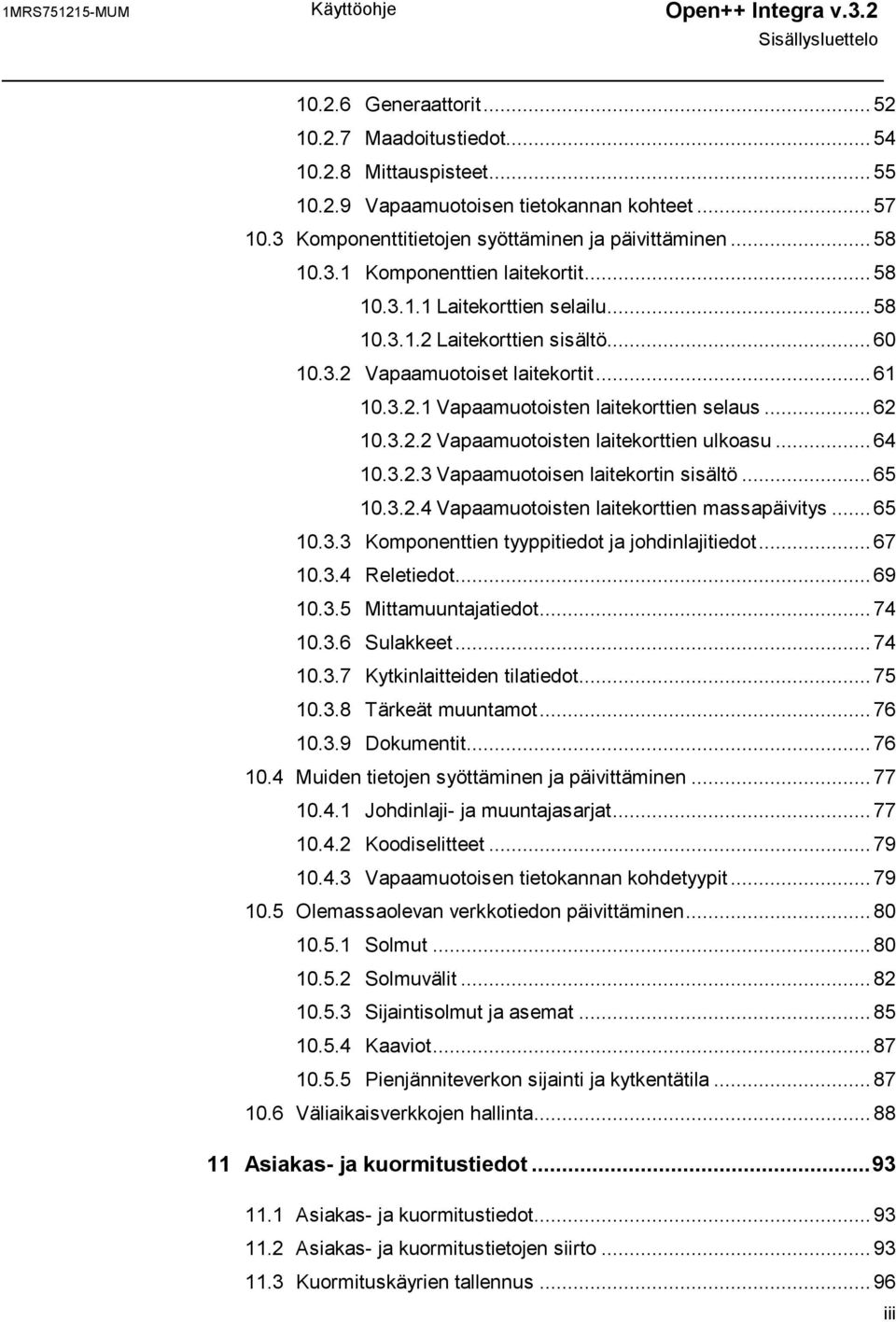

5 1MRS MUM Käyttöohje Open++ Integra v.3.2 Sisällysluettelo Generaattorit Maadoitustiedot Mittauspisteet Vapaamuotoisen tietokannan kohteet Komponenttitietojen syöttäminen ja päivittäminen Komponenttien laitekortit Laitekorttien selailu Laitekorttien sisältö Vapaamuotoiset laitekortit Vapaamuotoisten laitekorttien selaus Vapaamuotoisten laitekorttien ulkoasu Vapaamuotoisen laitekortin sisältö Vapaamuotoisten laitekorttien massapäivitys Komponenttien tyyppitiedot ja johdinlajitiedot Reletiedot Mittamuuntajatiedot Sulakkeet Kytkinlaitteiden tilatiedot Tärkeät muuntamot Dokumentit Muiden tietojen syöttäminen ja päivittäminen Johdinlaji- ja muuntajasarjat Koodiselitteet Vapaamuotoisen tietokannan kohdetyypit Olemassaolevan verkkotiedon päivittäminen Solmut Solmuvälit Sijaintisolmut ja asemat Kaaviot Pienjänniteverkon sijainti ja kytkentätila Väliaikaisverkkojen hallinta Asiakas- ja kuormitustiedot Asiakas- ja kuormitustiedot Asiakas- ja kuormitustietojen siirto Kuormituskäyrien tallennus...96 iii

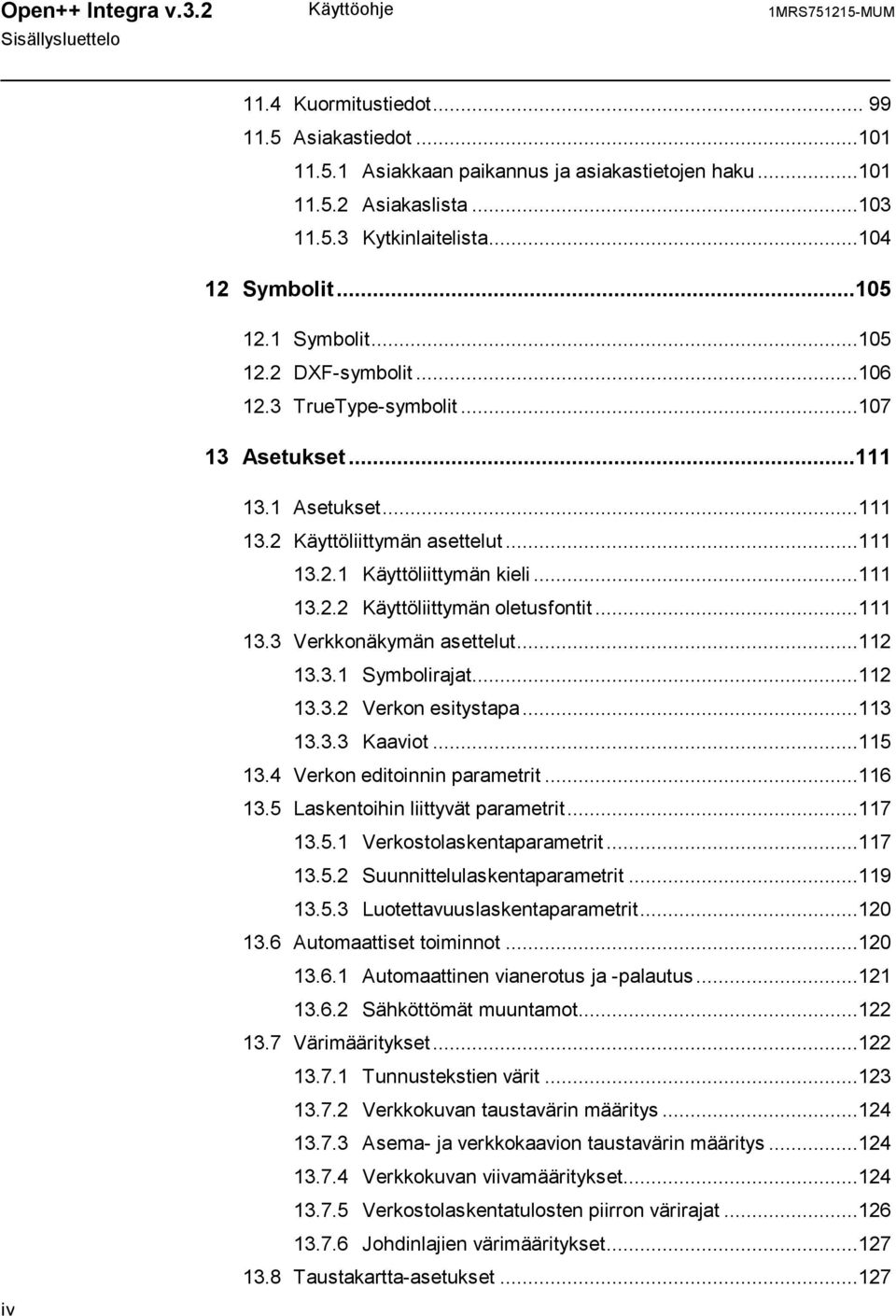

6 Open++ Integra v.3.2 Käyttöohje Sisällysluettelo 1MRS MUM 11.4 Kuormitustiedot Asiakastiedot Asiakkaan paikannus ja asiakastietojen haku Asiakaslista Kytkinlaitelista Symbolit Symbolit DXF-symbolit TrueType-symbolit Asetukset Asetukset Käyttöliittymän asettelut Käyttöliittymän kieli Käyttöliittymän oletusfontit Verkkonäkymän asettelut Symbolirajat Verkon esitystapa Kaaviot Verkon editoinnin parametrit Laskentoihin liittyvät parametrit Verkostolaskentaparametrit Suunnittelulaskentaparametrit Luotettavuuslaskentaparametrit Automaattiset toiminnot Automaattinen vianerotus ja -palautus Sähköttömät muuntamot Värimääritykset Tunnustekstien värit Verkkokuvan taustavärin määritys Asema- ja verkkokaavion taustavärin määritys Verkkokuvan viivamääritykset Verkostolaskentatulosten piirron värirajat Johdinlajien värimääritykset Taustakartta-asetukset iv

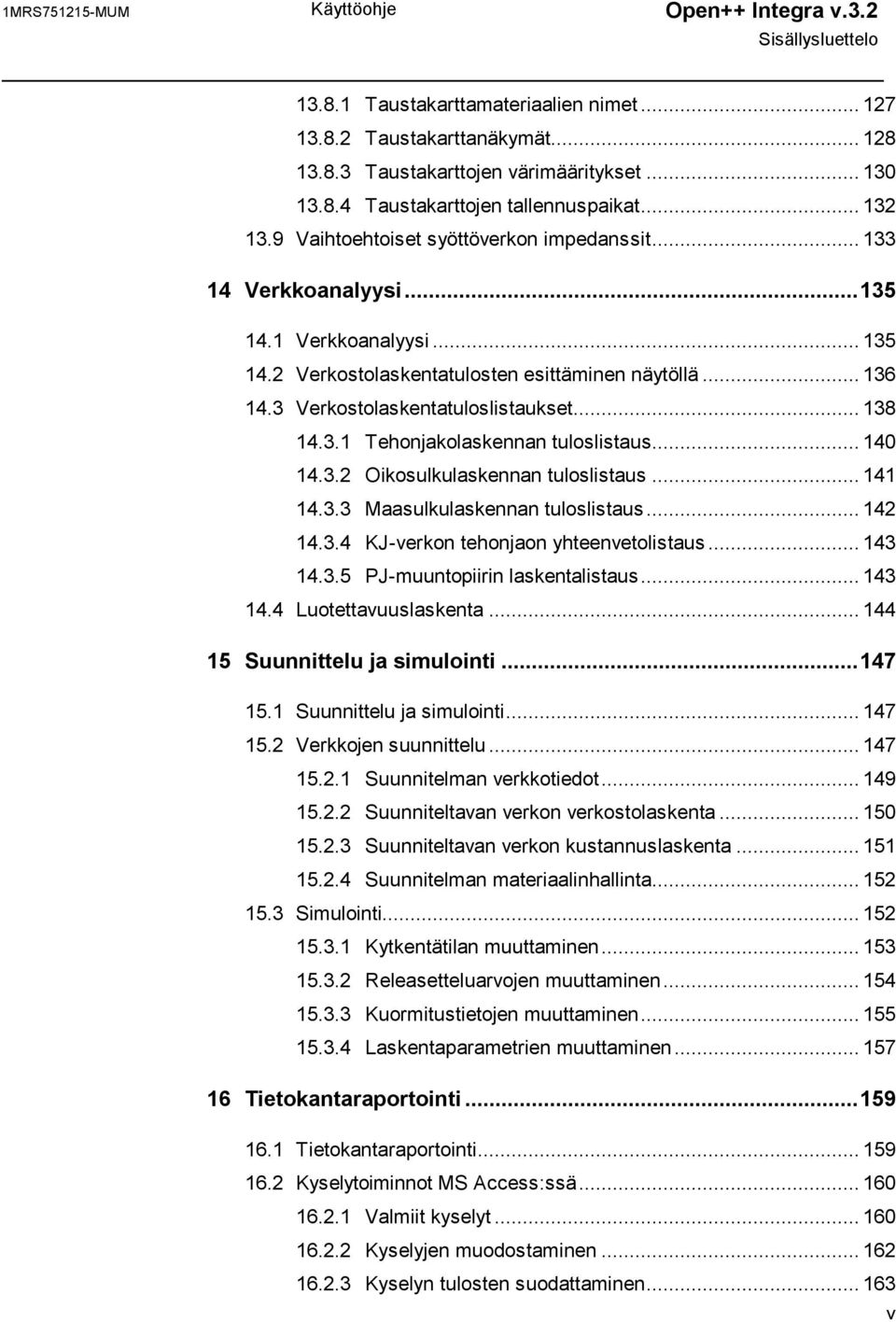

7 1MRS MUM Käyttöohje Open++ Integra v.3.2 Sisällysluettelo Taustakarttamateriaalien nimet Taustakarttanäkymät Taustakarttojen värimääritykset Taustakarttojen tallennuspaikat Vaihtoehtoiset syöttöverkon impedanssit Verkkoanalyysi Verkkoanalyysi Verkostolaskentatulosten esittäminen näytöllä Verkostolaskentatuloslistaukset Tehonjakolaskennan tuloslistaus Oikosulkulaskennan tuloslistaus Maasulkulaskennan tuloslistaus KJ-verkon tehonjaon yhteenvetolistaus PJ-muuntopiirin laskentalistaus Luotettavuuslaskenta Suunnittelu ja simulointi Suunnittelu ja simulointi Verkkojen suunnittelu Suunnitelman verkkotiedot Suunniteltavan verkon verkostolaskenta Suunniteltavan verkon kustannuslaskenta Suunnitelman materiaalinhallinta Simulointi Kytkentätilan muuttaminen Releasetteluarvojen muuttaminen Kuormitustietojen muuttaminen Laskentaparametrien muuttaminen Tietokantaraportointi Tietokantaraportointi Kyselytoiminnot MS Access:ssä Valmiit kyselyt Kyselyjen muodostaminen Kyselyn tulosten suodattaminen v

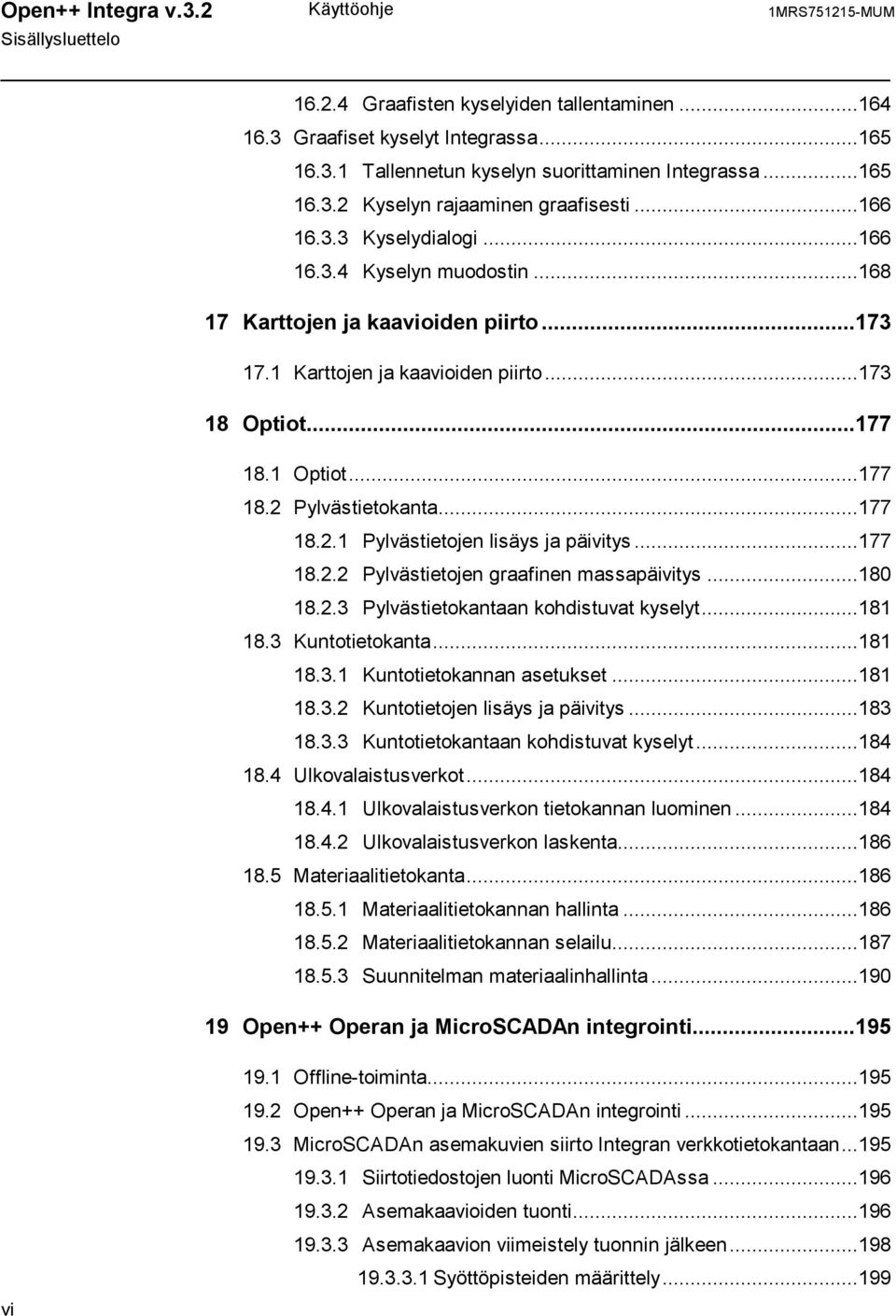

8 Open++ Integra v.3.2 Käyttöohje Sisällysluettelo 1MRS MUM Graafisten kyselyiden tallentaminen Graafiset kyselyt Integrassa Tallennetun kyselyn suorittaminen Integrassa Kyselyn rajaaminen graafisesti Kyselydialogi Kyselyn muodostin Karttojen ja kaavioiden piirto Karttojen ja kaavioiden piirto Optiot Optiot Pylvästietokanta Pylvästietojen lisäys ja päivitys Pylvästietojen graafinen massapäivitys Pylvästietokantaan kohdistuvat kyselyt Kuntotietokanta Kuntotietokannan asetukset Kuntotietojen lisäys ja päivitys Kuntotietokantaan kohdistuvat kyselyt Ulkovalaistusverkot Ulkovalaistusverkon tietokannan luominen Ulkovalaistusverkon laskenta Materiaalitietokanta Materiaalitietokannan hallinta Materiaalitietokannan selailu Suunnitelman materiaalinhallinta Open++ Operan ja MicroSCADAn integrointi Offline-toiminta Open++ Operan ja MicroSCADAn integrointi MicroSCADAn asemakuvien siirto Integran verkkotietokantaan Siirtotiedostojen luonti MicroSCADAssa Asemakaavioiden tuonti Asemakaavion viimeistely tuonnin jälkeen Syöttöpisteiden määrittely vi

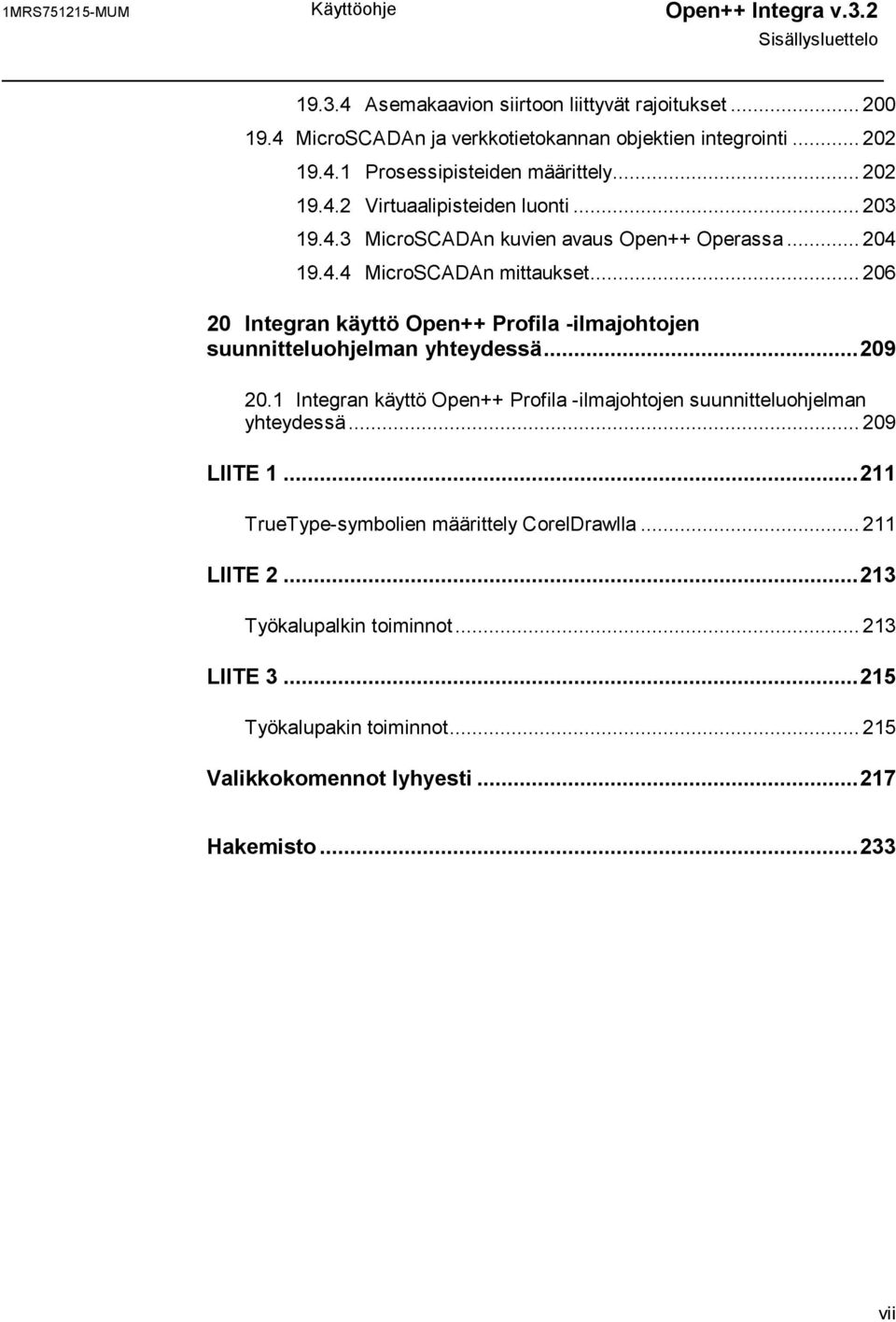

9 1MRS MUM Käyttöohje Open++ Integra v.3.2 Sisällysluettelo Asemakaavion siirtoon liittyvät rajoitukset MicroSCADAn ja verkkotietokannan objektien integrointi Prosessipisteiden määrittely Virtuaalipisteiden luonti MicroSCADAn kuvien avaus Open++ Operassa MicroSCADAn mittaukset Integran käyttö Open++ Profila -ilmajohtojen suunnitteluohjelman yhteydessä Integran käyttö Open++ Profila -ilmajohtojen suunnitteluohjelman yhteydessä LIITE TrueType-symbolien määrittely CorelDrawlla LIITE Työkalupalkin toiminnot LIITE Työkalupakin toiminnot Valikkokomennot lyhyesti Hakemisto vii

10

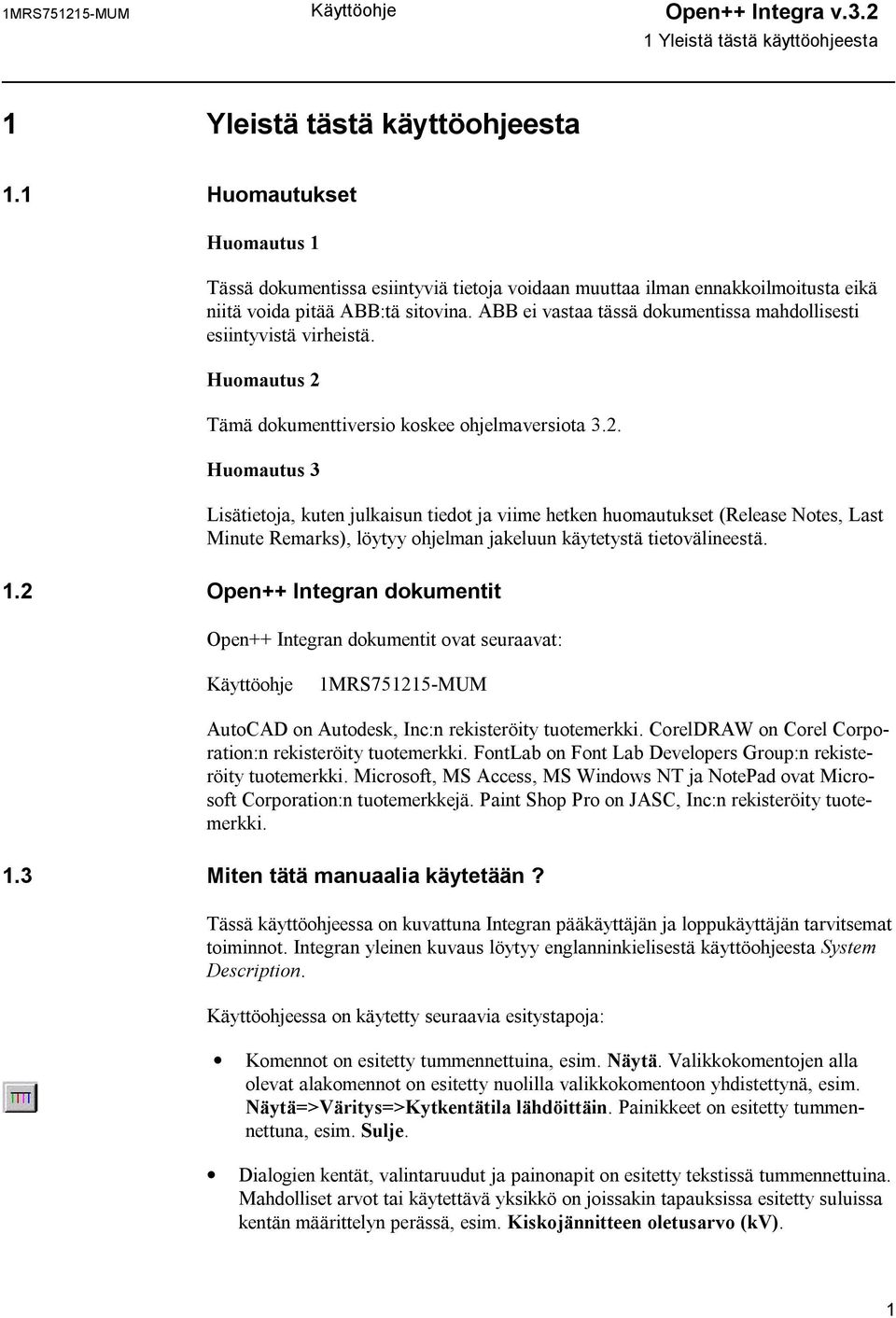

11 1MRS MUM Käyttöohje Open++ Integra v Yleistä tästä käyttöohjeesta 1 Yleistä tästä käyttöohjeesta 1.1 Huomautukset Huomautus 1 Tässä dokumentissa esiintyviä tietoja voidaan muuttaa ilman ennakkoilmoitusta eikä niitä voida pitää ABB:tä sitovina. ABB ei vastaa tässä dokumentissa mahdollisesti esiintyvistä virheistä. Huomautus 2 Tämä dokumenttiversio koskee ohjelmaversiota 3.2. Huomautus 3 Lisätietoja, kuten julkaisun tiedot ja viime hetken huomautukset (Release Notes, Last Minute Remarks), löytyy ohjelman jakeluun käytetystä tietovälineestä. 1.2 Open++ Integran dokumentit Open++ Integran dokumentit ovat seuraavat: Käyttöohje 1MRS MUM AutoCAD on Autodesk, Inc:n rekisteröity tuotemerkki. CorelDRAW on Corel Corporation:n rekisteröity tuotemerkki. FontLab on Font Lab Developers Group:n rekisteröity tuotemerkki. Microsoft, MS Access, MS Windows NT ja NotePad ovat Microsoft Corporation:n tuotemerkkejä. Paint Shop Pro on JASC, Inc:n rekisteröity tuotemerkki. 1.3 Miten tätä manuaalia käytetään? Tässä käyttöohjeessa on kuvattuna Integran pääkäyttäjän ja loppukäyttäjän tarvitsemat toiminnot. Integran yleinen kuvaus löytyy englanninkielisestä käyttöohjeesta System Description. Käyttöohjeessa on käytetty seuraavia esitystapoja: Komennot on esitetty tummennettuina, esim. Näytä. Valikkokomentojen alla olevat alakomennot on esitetty nuolilla valikkokomentoon yhdistettynä, esim. Näytä=>Väritys=>Kytkentätila lähdöittäin. Painikkeet on esitetty tummennettuna, esim. Sulje. Dialogien kentät, valintaruudut ja painonapit on esitetty tekstissä tummennettuina. Mahdolliset arvot tai käytettävä yksikkö on joissakin tapauksissa esitetty suluissa kentän määrittelyn perässä, esim. Kiskojännitteen oletusarvo (kv). 1

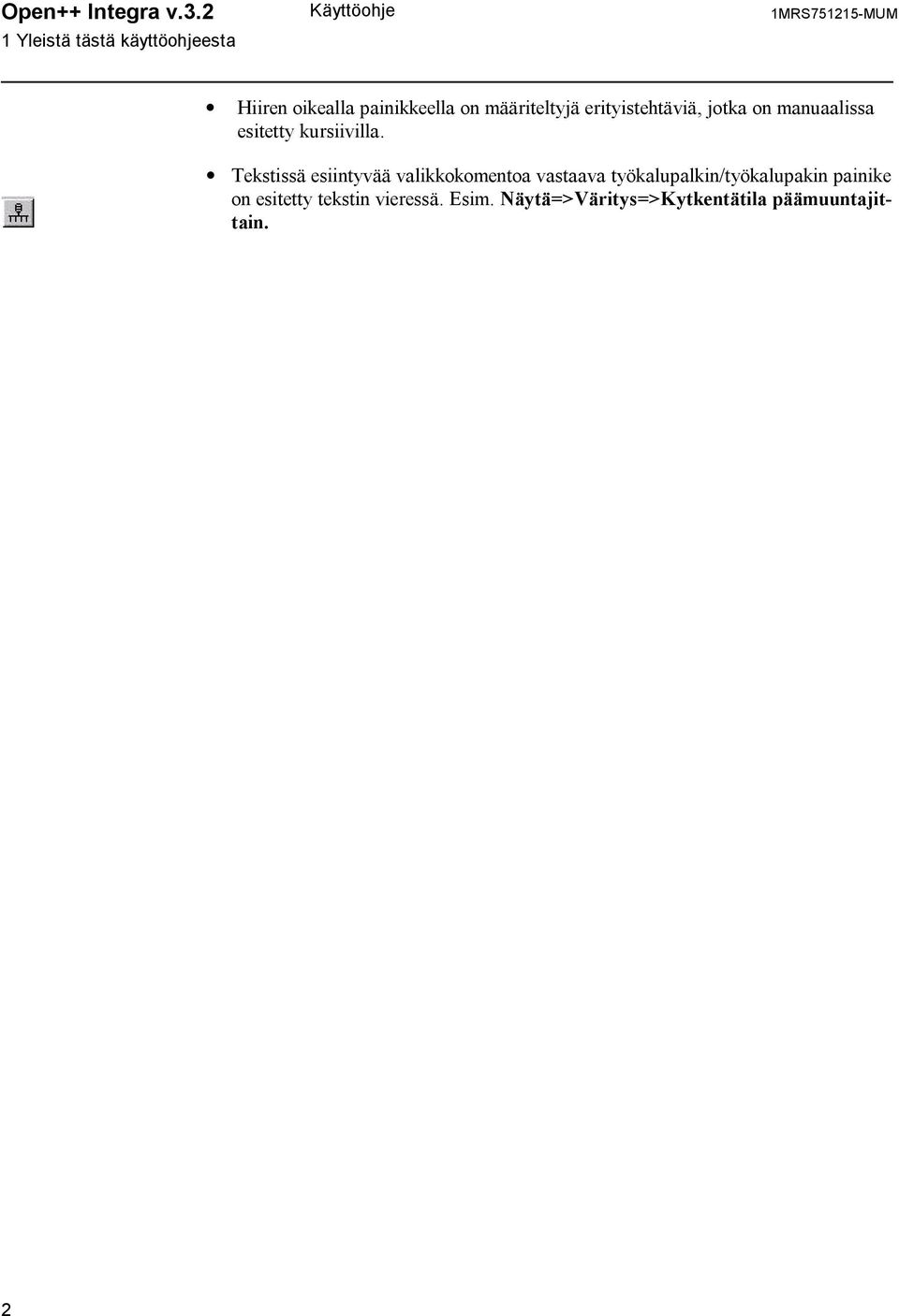

12 Open++ Integra v Yleistä tästä käyttöohjeesta Käyttöohje 1MRS MUM Hiiren oikealla painikkeella on määriteltyjä erityistehtäviä, jotka on manuaalissa esitetty kursiivilla. Tekstissä esiintyvää valikkokomentoa vastaava työkalupalkin/työkalupakin painike on esitetty tekstin vieressä. Esim. Näytä=>Väritys=>Kytkentätila päämuuntajittain. 2

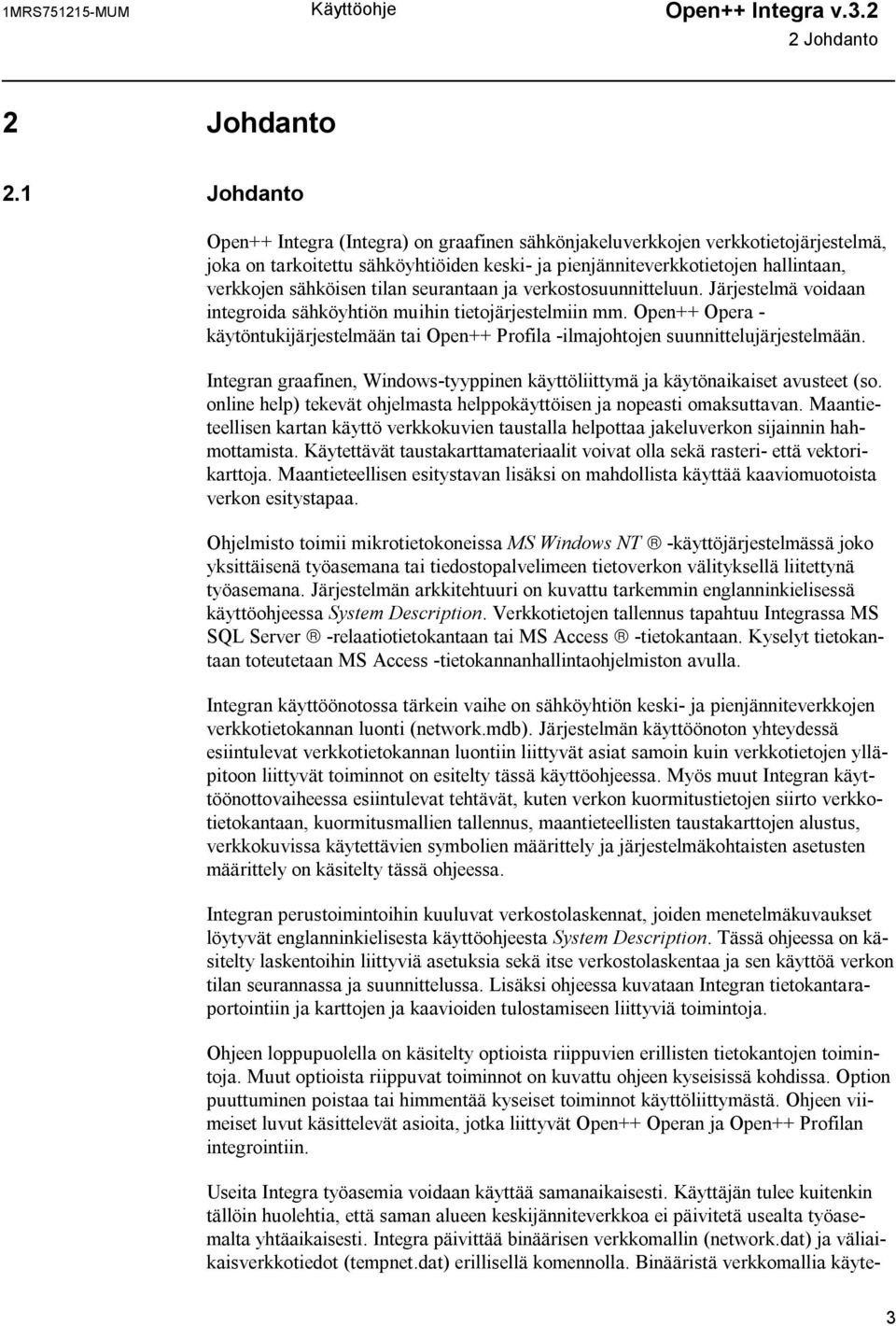

13 1MRS MUM Käyttöohje Open++ Integra v Johdanto 2 Johdanto 2.1 Johdanto Open++ Integra (Integra) on graafinen sähkönjakeluverkkojen verkkotietojärjestelmä, joka on tarkoitettu sähköyhtiöiden keski- ja pienjänniteverkkotietojen hallintaan, verkkojen sähköisen tilan seurantaan ja verkostosuunnitteluun. Järjestelmä voidaan integroida sähköyhtiön muihin tietojärjestelmiin mm. Open++ Opera - käytöntukijärjestelmään tai Open++ Profila -ilmajohtojen suunnittelujärjestelmään. Integran graafinen, Windows-tyyppinen käyttöliittymä ja käytönaikaiset avusteet (so. online help) tekevät ohjelmasta helppokäyttöisen ja nopeasti omaksuttavan. Maantieteellisen kartan käyttö verkkokuvien taustalla helpottaa jakeluverkon sijainnin hahmottamista. Käytettävät taustakarttamateriaalit voivat olla sekä rasteri- että vektorikarttoja. Maantieteellisen esitystavan lisäksi on mahdollista käyttää kaaviomuotoista verkon esitystapaa. Ohjelmisto toimii mikrotietokoneissa MS Windows NT -käyttöjärjestelmässä joko yksittäisenä työasemana tai tiedostopalvelimeen tietoverkon välityksellä liitettynä työasemana. Järjestelmän arkkitehtuuri on kuvattu tarkemmin englanninkielisessä käyttöohjeessa System Description. Verkkotietojen tallennus tapahtuu Integrassa MS SQL Server -relaatiotietokantaan tai MS Access -tietokantaan. Kyselyt tietokantaan toteutetaan MS Access -tietokannanhallintaohjelmiston avulla. Integran käyttöönotossa tärkein vaihe on sähköyhtiön keski- ja pienjänniteverkkojen verkkotietokannan luonti (network.mdb). Järjestelmän käyttöönoton yhteydessä esiintulevat verkkotietokannan luontiin liittyvät asiat samoin kuin verkkotietojen ylläpitoon liittyvät toiminnot on esitelty tässä käyttöohjeessa. Myös muut Integran käyttöönottovaiheessa esiintulevat tehtävät, kuten verkon kuormitustietojen siirto verkkotietokantaan, kuormitusmallien tallennus, maantieteellisten taustakarttojen alustus, verkkokuvissa käytettävien symbolien määrittely ja järjestelmäkohtaisten asetusten määrittely on käsitelty tässä ohjeessa. Integran perustoimintoihin kuuluvat verkostolaskennat, joiden menetelmäkuvaukset löytyvät englanninkielisesta käyttöohjeesta System Description. Tässä ohjeessa on käsitelty laskentoihin liittyviä asetuksia sekä itse verkostolaskentaa ja sen käyttöä verkon tilan seurannassa ja suunnittelussa. Lisäksi ohjeessa kuvataan Integran tietokantaraportointiin ja karttojen ja kaavioiden tulostamiseen liittyviä toimintoja. Ohjeen loppupuolella on käsitelty optioista riippuvien erillisten tietokantojen toimintoja. Muut optioista riippuvat toiminnot on kuvattu ohjeen kyseisissä kohdissa. Option puuttuminen poistaa tai himmentää kyseiset toiminnot käyttöliittymästä. Ohjeen viimeiset luvut käsittelevät asioita, jotka liittyvät Open++ Operan ja Open++ Profilan integrointiin. Useita Integra työasemia voidaan käyttää samanaikaisesti. Käyttäjän tulee kuitenkin tällöin huolehtia, että saman alueen keskijänniteverkkoa ei päivitetä usealta työasemalta yhtäaikaisesti. Integra päivittää binäärisen verkkomallin (network.dat) ja väliaikaisverkkotiedot (tempnet.dat) erillisellä komennolla. Binääristä verkkomallia käyte- 3

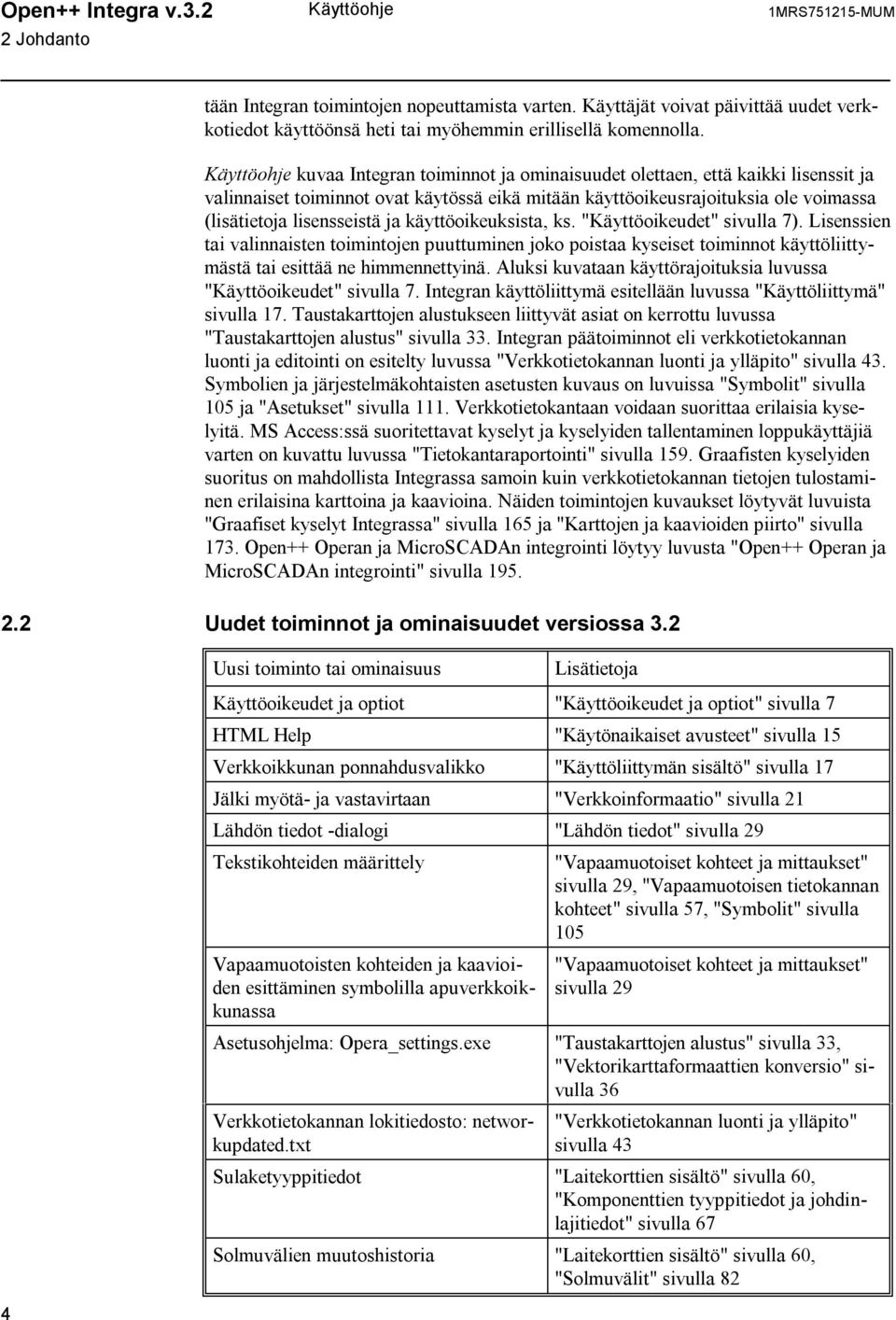

14 Open++ Integra v Johdanto Käyttöohje 1MRS MUM tään Integran toimintojen nopeuttamista varten. Käyttäjät voivat päivittää uudet verkkotiedot käyttöönsä heti tai myöhemmin erillisellä komennolla. Käyttöohje kuvaa Integran toiminnot ja ominaisuudet olettaen, että kaikki lisenssit ja valinnaiset toiminnot ovat käytössä eikä mitään käyttöoikeusrajoituksia ole voimassa (lisätietoja lisensseistä ja käyttöoikeuksista, ks. "Käyttöoikeudet" sivulla 7). Lisenssien tai valinnaisten toimintojen puuttuminen joko poistaa kyseiset toiminnot käyttöliittymästä tai esittää ne himmennettyinä. Aluksi kuvataan käyttörajoituksia luvussa "Käyttöoikeudet" sivulla 7. Integran käyttöliittymä esitellään luvussa "Käyttöliittymä" sivulla 17. Taustakarttojen alustukseen liittyvät asiat on kerrottu luvussa "Taustakarttojen alustus" sivulla 33. Integran päätoiminnot eli verkkotietokannan luonti ja editointi on esitelty luvussa "Verkkotietokannan luonti ja ylläpito" sivulla 43. Symbolien ja järjestelmäkohtaisten asetusten kuvaus on luvuissa "Symbolit" sivulla 105 ja "Asetukset" sivulla 111. Verkkotietokantaan voidaan suorittaa erilaisia kyselyitä. MS Access:ssä suoritettavat kyselyt ja kyselyiden tallentaminen loppukäyttäjiä varten on kuvattu luvussa "Tietokantaraportointi" sivulla 159. Graafisten kyselyiden suoritus on mahdollista Integrassa samoin kuin verkkotietokannan tietojen tulostaminen erilaisina karttoina ja kaavioina. Näiden toimintojen kuvaukset löytyvät luvuista "Graafiset kyselyt Integrassa" sivulla 165 ja "Karttojen ja kaavioiden piirto" sivulla 173. Open++ Operan ja MicroSCADAn integrointi löytyy luvusta "Open++ Operan ja MicroSCADAn integrointi" sivulla Uudet toiminnot ja ominaisuudet versiossa 3.2 Uusi toiminto tai ominaisuus Lisätietoja Käyttöoikeudet ja optiot "Käyttöoikeudet ja optiot" sivulla 7 HTML Help "Käytönaikaiset avusteet" sivulla 15 Verkkoikkunan ponnahdusvalikko "Käyttöliittymän sisältö" sivulla 17 Jälki myötä- ja vastavirtaan "Verkkoinformaatio" sivulla 21 Lähdön tiedot -dialogi "Lähdön tiedot" sivulla 29 Tekstikohteiden määrittely Vapaamuotoisten kohteiden ja kaavioiden esittäminen symbolilla apuverkkoikkunassa "Vapaamuotoiset kohteet ja mittaukset" sivulla 29, "Vapaamuotoisen tietokannan kohteet" sivulla 57, "Symbolit" sivulla 105 "Vapaamuotoiset kohteet ja mittaukset" sivulla 29 Asetusohjelma: Opera_settings.exe "Taustakarttojen alustus" sivulla 33, "Vektorikarttaformaattien konversio" sivulla 36 Verkkotietokannan lokitiedosto: networkupdated.txt "Verkkotietokannan luonti ja ylläpito" sivulla 43 Sulaketyyppitiedot "Laitekorttien sisältö" sivulla 60, "Komponenttien tyyppitiedot ja johdinlajitiedot" sivulla 67 Solmuvälien muutoshistoria "Laitekorttien sisältö" sivulla 60, "Solmuvälit" sivulla 82 4

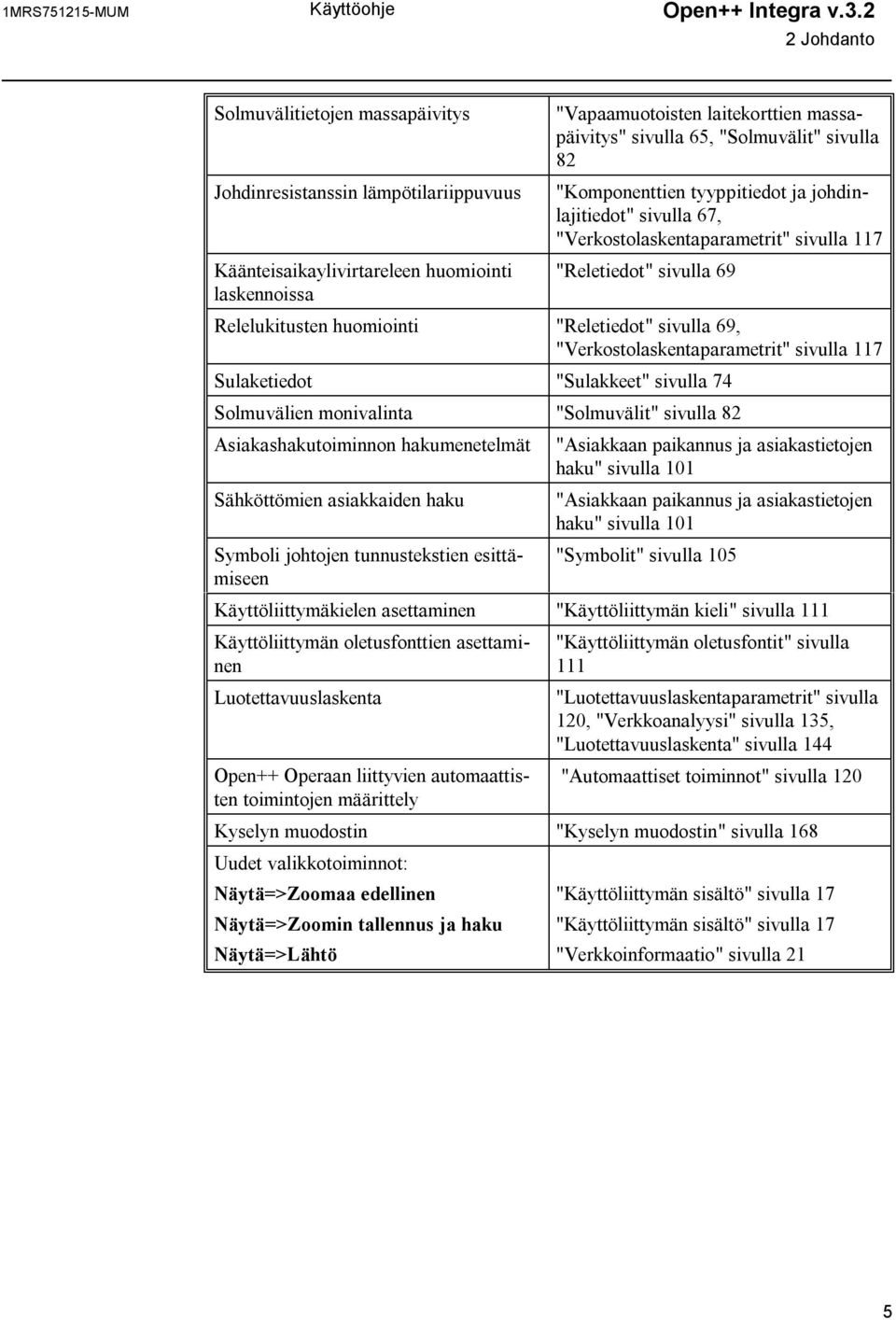

15 1MRS MUM Käyttöohje Open++ Integra v Johdanto Solmuvälitietojen massapäivitys Johdinresistanssin lämpötilariippuvuus Käänteisaikaylivirtareleen huomiointi laskennoissa "Vapaamuotoisten laitekorttien massapäivitys" sivulla 65, "Solmuvälit" sivulla 82 "Komponenttien tyyppitiedot ja johdinlajitiedot" sivulla 67, "Verkostolaskentaparametrit" sivulla 117 "Reletiedot" sivulla 69 Relelukitusten huomiointi "Reletiedot" sivulla 69, "Verkostolaskentaparametrit" sivulla 117 Sulaketiedot "Sulakkeet" sivulla 74 Solmuvälien monivalinta "Solmuvälit" sivulla 82 Asiakashakutoiminnon hakumenetelmät Sähköttömien asiakkaiden haku Symboli johtojen tunnustekstien esittämiseen "Asiakkaan paikannus ja asiakastietojen haku" sivulla 101 "Asiakkaan paikannus ja asiakastietojen haku" sivulla 101 "Symbolit" sivulla 105 Käyttöliittymäkielen asettaminen "Käyttöliittymän kieli" sivulla 111 Käyttöliittymän oletusfonttien asettaminen Luotettavuuslaskenta Open++ Operaan liittyvien automaattisten toimintojen määrittely "Käyttöliittymän oletusfontit" sivulla 111 "Luotettavuuslaskentaparametrit" sivulla 120, "Verkkoanalyysi" sivulla 135, "Luotettavuuslaskenta" sivulla 144 "Automaattiset toiminnot" sivulla 120 Kyselyn muodostin "Kyselyn muodostin" sivulla 168 Uudet valikkotoiminnot: Näytä=>Zoomaa edellinen Näytä=>Zoomin tallennus ja haku Näytä=>Lähtö "Käyttöliittymän sisältö" sivulla 17 "Käyttöliittymän sisältö" sivulla 17 "Verkkoinformaatio" sivulla 21 5

16

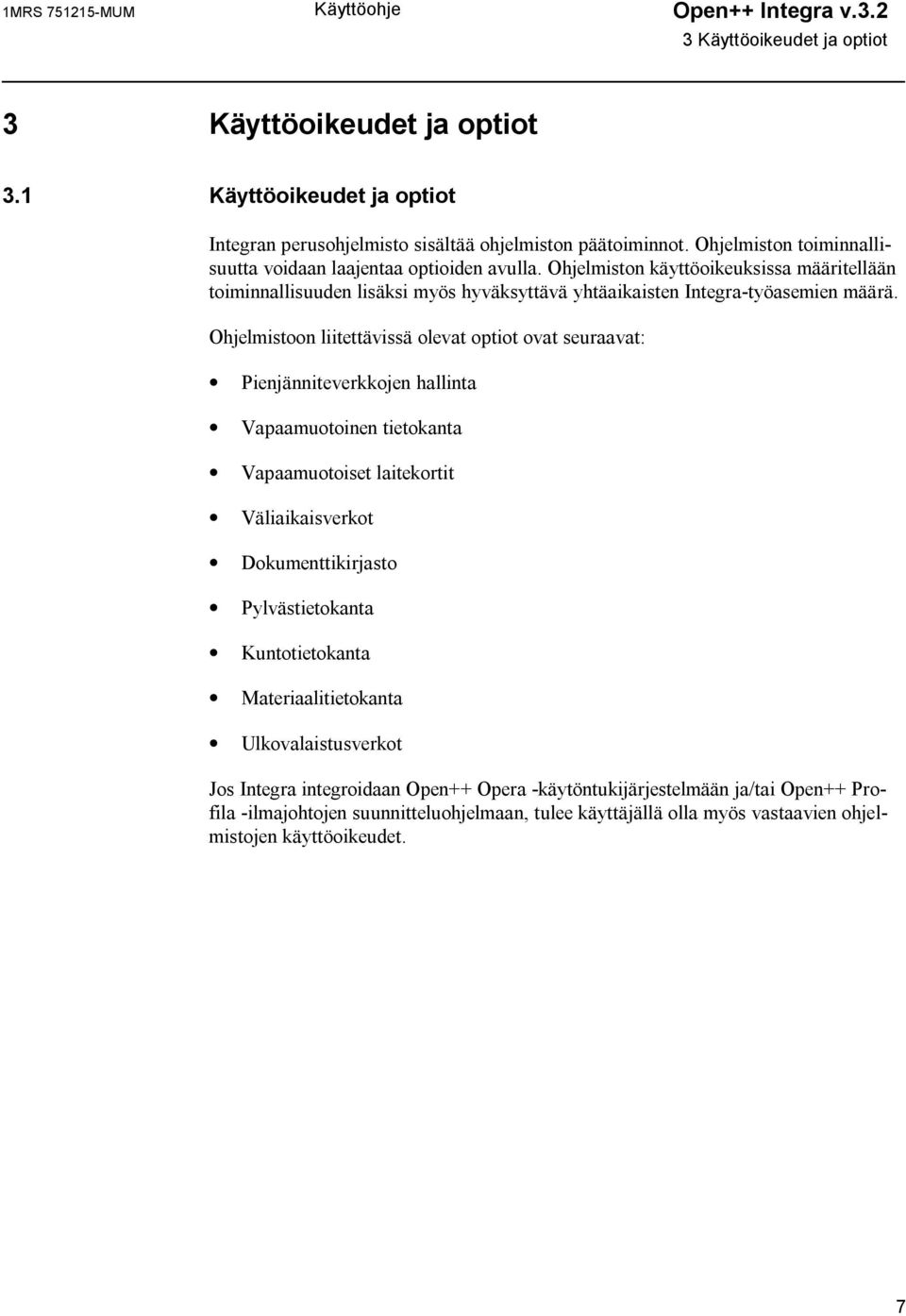

17 1MRS MUM Käyttöohje Open++ Integra v Käyttöoikeudet ja optiot 3 Käyttöoikeudet ja optiot 3.1 Käyttöoikeudet ja optiot Integran perusohjelmisto sisältää ohjelmiston päätoiminnot. Ohjelmiston toiminnallisuutta voidaan laajentaa optioiden avulla. Ohjelmiston käyttöoikeuksissa määritellään toiminnallisuuden lisäksi myös hyväksyttävä yhtäaikaisten Integra-työasemien määrä. Ohjelmistoon liitettävissä olevat optiot ovat seuraavat: Pienjänniteverkkojen hallinta Vapaamuotoinen tietokanta Vapaamuotoiset laitekortit Väliaikaisverkot Dokumenttikirjasto Pylvästietokanta Kuntotietokanta Materiaalitietokanta Ulkovalaistusverkot Jos Integra integroidaan Open++ Opera -käytöntukijärjestelmään ja/tai Open++ Profila -ilmajohtojen suunnitteluohjelmaan, tulee käyttäjällä olla myös vastaavien ohjelmistojen käyttöoikeudet. 7

18

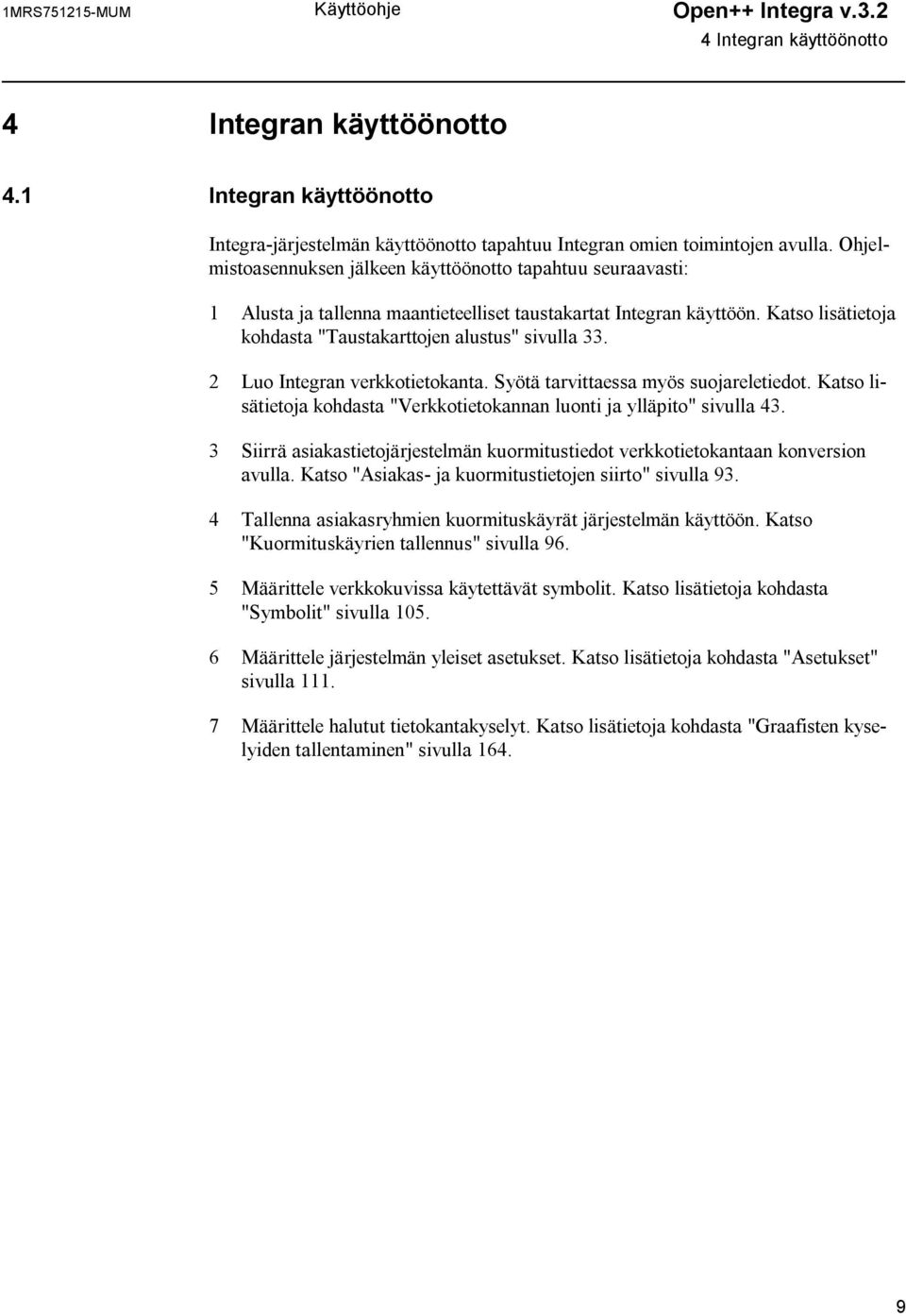

19 1MRS MUM Käyttöohje Open++ Integra v Integran käyttöönotto 4 Integran käyttöönotto 4.1 Integran käyttöönotto Integra-järjestelmän käyttöönotto tapahtuu Integran omien toimintojen avulla. Ohjelmistoasennuksen jälkeen käyttöönotto tapahtuu seuraavasti: 1 Alusta ja tallenna maantieteelliset taustakartat Integran käyttöön. Katso lisätietoja kohdasta "Taustakarttojen alustus" sivulla Luo Integran verkkotietokanta. Syötä tarvittaessa myös suojareletiedot. Katso lisätietoja kohdasta "Verkkotietokannan luonti ja ylläpito" sivulla Siirrä asiakastietojärjestelmän kuormitustiedot verkkotietokantaan konversion avulla. Katso "Asiakas- ja kuormitustietojen siirto" sivulla Tallenna asiakasryhmien kuormituskäyrät järjestelmän käyttöön. Katso "Kuormituskäyrien tallennus" sivulla Määrittele verkkokuvissa käytettävät symbolit. Katso lisätietoja kohdasta "Symbolit" sivulla Määrittele järjestelmän yleiset asetukset. Katso lisätietoja kohdasta "Asetukset" sivulla Määrittele halutut tietokantakyselyt. Katso lisätietoja kohdasta "Graafisten kyselyiden tallentaminen" sivulla

20

21 1MRS MUM Käyttöohje Open++ Integra v Integran käynnistäminen 5 Integran käynnistäminen 5.1 Integran käynnistäminen Integra käynnistetään kaksoisnapsauttamalla hiiren vasemmalla näppäimellä käyttöjärjestelmässä näkyvää ohjelman pikakuvaketta tai tiedostoa integra.exe tiedostonhallinnassa. Käytettäessä SQL Server -pohjaista tietokantaa käynnistyksen yhteydessä kirjoittaudutaan myös tietokantaan ja kysytään sen käyttäjätunnus sekä salasana. Jos Integra on integroitu Open++ Opera -käytöntukijärjestelmän kanssa, käynnistyksen aikana kysytään halutaanko Opera-yhteys avata. Ohjelman käynnistyessä Integra: 1 testaa yhteyden tiedostopalvelimeen. Jos yhteyttä tiedostopalvelimeen ei saada, Integra ehdottaa yhteyden ottamista toiseen tiedostopalvelimeen. Jos yhteyttä toiseenkaan tiedostopalvelimeen ei saada, Integran käynnistyminen keskeytyy. 2 lukee verkkotietokantaan tallennetut keskijänniteverkkojen tiedot joko työasemakohtaisesta tai tiedostopalvelimen binääritietokannasta riippuen siitä kumpi on uudempi, 3 muodostaa keskijänniteverkon topologian binääritietokannasta saatujen verkkotietojen ja kytkinlaitteiden kytkentätilan mukaisesti, 4 laskee koko verkon tehonjaon ja vikavirrat määritellyillä asetuksilla ja tietokantaan tallennetulla kytkentätilanteella ja 5 esittää koko tietokannan sisältämän keskijänniteverkon kytkentätilan lähtökohtaisesti väreillä esitettynä käyttöliittymän verkkoikkunassa ja jännitetason verkon eri osissa apuverkkoikkunassa (oletusnäyttöjä on mahdollista muuttaa käyttöönoton yhteydessä). Tämän jälkeen Integra on perustilassaan eli verkostolaskenta- ja selailutilassa, johon eri toiminnoista palataan. Käyttöönottovaiheessa verkkotietokanta on tyhjä eli ei sisällä yksilöityjä verkkotietoja. Myöskään maantieteellisiä taustakarttoja ei ole vielä tallennettu ja alustettu järjestelmän käyttöön. Tällöin Integran käynnistyksen jälkeen näytölle piirtyy käyttöliittymä, jossa molemmat verkkoikkunat ovat tyhjät. 11

22

23 1MRS MUM Käyttöohje Open++ Integra v Integran toimintatilat 6 Integran toimintatilat 6.1 Integran toimintatilat Integra toimii neljässä eri toimintatilassa: verkostolaskenta- ja selailutilassa, jolloin näytöllä esitettävä verkkokuva vastaa tietokantaan tallennettuja verkkotietoja ja kytkentätilaa ja näytöllä esitettävät laskentatulokset vastaavat kyseisen verkon laskennallista sähköteknistä tilaa, tietokannan ylläpito- eli päivitystilassa, jossa muutetaan tai lisätään verkkoihin liittyvää tietoa joko varsinaiseen verkkotietokantaan (network.mdb), suunnitelmatiedostoon (xxx.suu) suunnittelutilassa tai väliaikaisverkkotiedostoon (tempnet.dat) väliaikaisverkkotilassa, suunnittelutilassa, jossa käsitellään suunniteltavaa verkkorakennetta tai kytkentätilaa tai simuloidaan verkkoa muutetussa kuormitustilanteessa tai muutetuilla suojausasetteluilla. Suunnittelutilassa voidaan olla joko tietojen selailutilassa, jolloin tilarivillä on teksti "Suunnittelu, laskenta ja selailu" tai tietojen ylläpitotilassa, jolloin tilarivillä on teksti "Suunnittelu, tietojen ylläpito". väliaikaisverkkotilassa, jossa käsitellään väliaikaisverkkoja. Tilassa olosta kertoo erillinen Väliaikaisverkko-dialogi. Väliaikaisverkkotietojen lisäys tai päivitys edellyttää myös ylläpito- ja päivitystilan valintaa. Käynnistyksen jälkeen Integra on verkostolaskenta- ja selailutilassa. Muokkaa=>Verkkotietojen syöttö komento siirtää Integran tietokannan ylläpito- ja päivitystilaan. Paluu verkostolaskenta- ja selailutilaan tapahtuu poistamalla kyseinen valinta. Suunnittelu=>Suunnittelu komento siirtää Integran suunnittelutilaan, jossa edelleen valinta Muokkaa=>Verkkotietojen syöttö mahdollistaa suunnitteluun liittyvien tietojen syötön ja ylläpidon. Paluu verkostolaskenta- ja selailutilaan tapahtuu poistamalla kyseinen valinta. Muokkaa=>Väliaikaisverkko komento siirtää Integran väliaikaisverkkotilaan, jossa edelleen valinta Muokkaa=>Verkkotietojen syöttö mahdollistaa väliaikaisverkkoihin liittyvien tietojen syötön ja ylläpidon. Paluu verkostolaskenta- ja selailutilaan tapahtuu poistamalla kyseinen valinta tai painamalla dialogin Sulje-painiketta. 13

24

25 1MRS MUM Käyttöohje Open++ Integra v Käytönaikaiset avusteet 7 Käytönaikaiset avusteet 7.1 Käytönaikaiset avusteet Integra sisältää käytönaikaiset avusteet eli online helpin. Ohje-valikko sisältää seuraavat komennot: Ohje=>Sisältö ja haku käynnistää Integran online helpin (Kuva 1). Online help -ohjelman navigaattori sisältää neljä välilehteä, joista Sisällys näyttää Integran ohjeen sisällysluettelon, Hakemisto näyttää ohjeen hakusanalistan, Etsi mahdollistaa "full text search" -haun ja Suosikit mahdollistaa suosikkisivujen hallinnan. Ohje=>Anna ohje tästä muuttaa kursorin kysymysmerkiksi ja osoittamalla ko. kursorilla jotakin kohtaa näytöllä, esitetään ko. kohtaan liittyvä ohjeen kohta. Ohje=>Tietoja Integrasta avaa ikkunan, jossa esitetään tietoja Open++ Integrasta. Kuva 1. Integran HTML Help. Ohje-valikon lisäksi käyttäjä voi hakea käytönaikaisia avusteita: 15

26 Open++ Integra v Käytönaikaiset avusteet Käyttöohje 1MRS MUM painamalla F1-painiketta näppäimistöltä, jolloin online help näyttää aktiivisena olevaan näytön osaan liittyvän ohjeen tai painamalla joissakin dialogeissa olevaa Ohje-painiketta, jolloin onlinehelp näyttää ko. dialogiin liittyvän ohjeen. HTML Help -ohjelman käyttöliittymä muodostuu navigaattorista, työkalupalkista ja teksti- tai kuvaikkunasta. Hiiren oikealla painikkeella aukeaa ponnahdusvalikko. 16

27 1MRS MUM Käyttöohje Open++ Integra v Käyttöliittymä 8 Käyttöliittymä 8.1 Käyttöliittymä Integran käyttöliittymän tärkeimpinä tehtävinä on: esittää verkkotietokantaan tallennettu ja järjestelmän laskema tieto havainnollisesti käyttäjälle, avustaa verkkotietojen syötössä ja ylläpidossa ja avustaa järjestelmän asetusten hallinnassa. Tiedot esitetään dialogien, graafisten verkkokuvien ja kaavioiden, maantieteellisen taustakartan ja värien avulla. Toiminnot suoritetaan hiirellä ja näppäimistöllä ohjattavien valikoiden ja alavalikoiden sekä työkalupalkin ja työkalupakin painikkeiden avulla. Dialogit sisältävät vierityspalkkeja, editointikenttiä, painikkeita, valintaruutuja, painonappeja ja muita MS Windows NT -käyttöliittymälle tyypillisiä elementtejä. Alla joitakin huomioita käyttöliittymään liittyen: Hiiren oikeaa painiketta käytetään erikoistehtäviin, jotka on esitetty kursiivilla tässä ohjeessa. Kursori muuttuu -merkiksi, kun valitaan jokin siirtotoiminto. Vastaavasti kursoriin liitetään + -merkki lisäystoiminnon aikana. Pidettäessä kursoria hetki toimintapalkin painikkeen päällä tulee näkyviin toimintoa kuvaa teksti. Lisäksi toimintoa kuvaava teksti esitetään tilarivillä. Painamalla hiiren oikeaa painiketta pääverkkoikkunassa aukeaa näytölle ponnahdusvalikko. Valikon sisältö määräytyy hiiren sijainnista verkkokuvalla. Käyttöliittymään liittyvistä asetteluista on kerrottu enemmän luvussa "Käyttöliittymän asettelut" sivulla Käyttöliittymän sisältö Integran käyttöliittymä sisältää otsikon, valikon, työkalupalkin, työkalupakin, tilarivin sekä sähkönjakeluverkon esittävän verkkoikkunan ja apuverkkoikkunan (Kuva 2). Työkalupalkin ja työkalupakin esilläolo voidaan määritellä Ikkuna=>Työkalupalkki ja Ikkuna=>Työkalupakki komennoilla. Ikkuna=>Järjestä ikkunat komento järjestää ikkunat takaisin määritellyille paikoilleen. Integra esittää verkon kahdessa eri verkkoikkunassa. Verkkoikkunoiden kokoa ja sijaintia voidaan muuttaa. Ikkunoiden koko ja paikka tallentuu muistiin ohjelman sammutuksen yhteydessä. Apuverkkoikkuna esittää koko sähköyhtiön keskijänniteverkon. Poikkeuksena on pienjänniteverkon tarkastelu hyvin tarkalla zoomauksella, jolloin apuverkkoikkunassa esitetään laajempi zoomaus ko. pienjänniteverkon kohdasta. 17

28 Open++ Integra v Käyttöliittymä Käyttöohje 1MRS MUM Verkkoikkunassa haluttu verkon osa voidaan esittää tarkemmin. Verkkoikkunassa esitettävä alue näkyy apuverkkoikkunassa verkkoikkunan muotoisena suorakaiteena. Siirryttäessä pienjänniteverkon käsittelyyn (eli kun pienjänniteverkko on aktiivinen), keskijänniteverkko esitetään himmennettynä molemmissa verkkoikkunoissa. Valinnalla Näytä=>Vain PJ-verkko piirtoon voidaan keskijänniteverkko poistaa näytöltä kokonaan. Kuva 2. Esimerkki Integran käyttöliittymän keskijänniteverkkonäkymästä. Verkkoikkunan esittämän verkon näkymää voidaan muuttaa: valitsemalla haluttu alue kummasta tahansa verkkoikkunasta painamalla hiiren vasen painike alas alueen kulmassa ja vapauttamalla se vastakkaisessa kulmassa (zoomaus), tarttumalla hiiren oikean painikkeen painamisella apuverkkoikkunan neliöön ja siirtämällä se painike pohjaan painettuna haluttuun kohtaan, siirtämällä apuverkkoikkunan neliö eri kohtaan painamalla alas hiiren vasen painike apuverkkoikkunassa uuden alueen keskikohdassa, liikuttamalla verkon pistettä verkkoikkunassa painamalla alas hiiren oikea painike ja vapauttamalla se halutussa kohdassa (panorointi) tai muuttamalla verkkoikkunan näkymää askelittain komennoilla Näytä=>Zoomaa lähemmäs tai Näytä=>Zoomaa kauemmas tai palaamalla edelliseen zoominäkymään komennolla Näytä=>Zoomaa edellinen (tai Edellinen zoomi ponnahdusvalikon valinnalla). 18

29 1MRS MUM Käyttöohje Open++ Integra v Käyttöliittymä Näytä=>Zoomaa kaikki komento palauttaa verkkoikkunaan koko keskijänniteverkon näkymän. Komento Näytä=>Zoomin tallennus ja haku mahdollistaa erilaisten zoominäkymien hallinnan erillisen dialogin avulla (Kuva 3). Valitse Tallenna zoomi - painike tallentaaksesi pääverkkoikkunan näkymä Zoomin nimi -kentässä määritellyksi zoominäkymäksi. Valitse Poista zoomi -painike poistaaksesi valittu zoominäkymä. Hae zoomi -painike tai kaksoispainallus listasta palauttaa valitun zoominäkymän pääverkkoikkunaan. Peruuta-painike palauttaa ennen dialogin aukaisemista näytöllä olleen zoominäkymän. Sulje-painike sulkee dialogin jättäen näytölle sen hetkisen zoominäkymän. Kuva 3. Tallenna/hae zoomi -dialogi. Verkkoikkunoissa näytettävän verkon jännitetasoa voidaan muuttaa usealla eri tavalla. Normaalisti verkkoikkunoissa esitetään keskijänniteverkko. Pienjänniteverkot luetaan aina erikseen ohjelman muistiin (Kuva 4). Pienjänniteverkon lataus tapahtuu joko yksittäisen keskijänniteverkon muuntajasolmun kautta (ks. "Solmut" sivulla 80), valikkotoiminnolla Tiedostot=>PJ-verkkojen luenta, joka mahdollistaa hiirellä osoitettavalla alueella olevien pienjänniteverkkojen latauksen, valikkotoiminnolla Näytä=>Etsi=>Muuntamo aukeavan dialogin PJ-verkko-painikkeella tai Näytä=>Asiakastiedot -toiminnolla aukeavan dialogin PJ-verkko-painikkeella. Paluu keskijänniteverkon tarkasteluun tapahtuu valikkotoiminnolla Tiedostot=>PJ-verkot pois muistista, joka poistaa muistiin luetut pienjänniteverkot. Jos näytöllä halutaan tarkastella vain muistiin luettuja pienjänniteverkkoja ilman syöttävää keskijänniteverkkoa, voidaan toiminnolla Näytä=>Vain PJ-verkko piirtoon määritellä verkkoikkunoissa näytettäväksi vain pienjänniteverkot. Näytä=>Valitse jännitetaso - valikkotoiminnolla voidaan lisäksi valita verkkoikkunoissa näytettävän aktiivisen verkon jännitetaso. 19

30 Open++ Integra v.3.2 Käyttöohje 8 Käyttöliittymä 1MRS MUM Kuva 4. Esimerkki Integran käyttöliittymän pienjänniteverkkonäkymästä. Integra käyttää verkkoikkunan (ja pienjänniteverkon tarkastelussa myös apuverkkoikkunan) verkkokuvan taustana maantieteellisiä karttoja, joiden käyttöönotosta vastaa pääkäyttäjä (ks. "Taustakarttojen alustus" sivulla 33 ja "Taustakarttojen värimääritykset" sivulla 130). Taustakarttanäkymät sekä taustakarttojen tallennuspaikat voidaan määritellä Integrassa työasemakohtaisesti. Taustakartat voidaan haluttaessa myös poistaa käytöstä komennon Asetukset=>Taustakartat=>Näkymät kautta. Taustakarttanäkymiin liittyviä asioita on käsitelty luvussa "Taustakarttanäkymät" sivulla 128. Verkoston osien syöttö ja ylläpito tapahtuu pääsääntöisesti graafisesti verkkokuvaa käyttäen. Verkkotietokannan luonnista on lisätietoja kohdassa "Verkkotietokannan luonti ja ylläpito" sivulla 43. Haluttu komponentti tai johto-osa valitaan verkkokuvalta hiiren vasemman painikkeen avulla. Myös valitsemalla Solmun tiedot -toiminto ponnahdusvalikosta, joka avautuu valitsemalla solmu tai solmuväli hiiren vasemmalla painikkeella, päästään käsittelemään solmun tai solmuväli tietoja (lisätietoja on kohdassa "Solmuvälit" sivulla 82). Verkon esittämisestä näytöllä on lisätietoja kohdassa "Verkkotiedot" sivulla 20. Verkon yksityiskohtaisempia tietoja päästään käsittelemään kaavioiden avulla (ks. "Verkkokaaviot" sivulla 22). 8.3 Verkkotiedot 20 Kahdessa verkkokuvassa esitettävä informaatio määritellään Näytä-valikosta, jonka toiminnot vaikuttavat aktiivisena olevaan ikkunaan. Pääkäyttäjä määrittelee Asetukset-valikon alla olevien komentojen avulla käytettävät symbolit sekä verkkokuvissa käytettävät taustavärit sekä teksti- ja viivavärit (lisätietoja on kohdissa "Symbolit" sivulla 105 ja "Värimääritykset" sivulla 122).

31 1MRS MUM Käyttöohje Open++ Integra v Käyttöliittymä Verkkoinformaatio Käynnistyksen jälkeen Integra on verkostolaskenta- ja selailutilassa. Integra lataa keskijänniteverkkotiedot binäärisestä verkkotietokannasta. Väliaikaisverkkotietoja ei ladata. Verkkoikkunassa esitetään kytkentätila lähtökohtaisesti väritettynä ja apuverkkoikkunassa esitetään verkon eri osien jännitetasot (oletusnäyttöjä on mahdollista muuttaa käyttöönoton yhteydessä). Verkkoikkunoissa esitettävä verkko perustuu verkkotietokannassa oleviin verkkotietoihin ja kytkinlaitteiden kytkentätilaan. Verkkoikkunoissa esitettävä informaatio määritellään Näytä=>Väritys - valikkotoiminnon alavalikosta. Valittu toiminto kohdistuu aktiivisena olevaan ikkunaan. Värejä käytetään erilaisen informaation esittämiseen verkkokuvissa. Verkkovärit määritellään Asetukset=>Yleiset -valikkokomennon avulla. Lähdöittäisen kytkentätilan esityksessä (Näytä=>Väritys=>Kytkentätila lähdöittäin) vierekkäiset lähdöt esitetään eri väreillä niin, että avoimet kytkinlaitteet on helppo löytää. Sähköttömät johdot, rengaskytkennät ja maadoitetut johdot esitetään omilla väreillään. Kytkentätila päämuuntajittain (Näytä=>Väritys=>Kytkentätila päämuuntajittain) ja johdinlajit (Näytä=>Väritys=>Johdinlajien piirto) jaoteltuna johdinpoikkipinnan ja -tyypin mukaan esitetään myös värien avulla (Kuva 5). Pääkäyttäjä voi muuttaa johdinlajien piirrossa käytettävää jaottelua sekä käytettäviä värejä (ks. "Johdinlajien värimääritykset" sivulla 127). Tarvittaessa käytetystä värityksestä aukeaa näytön oikeaan alakulmaan selventävä ikkuna, jonka kokoa ja sijaintia voidaan muuttaa. Ikkunan koko ja paikka tallentuu muistiin, ja tietoja käytetään seuraavan kerran ko. ikkunaa käytettäessä. Kuva 5. Johdinlajit-ikkuna. Verkostolaskennan tuloksia voidaan tarkastella sekä varsinaisessa verkkoikkunassa että apuverkkoikkunassa. Värejä käytetään verkostolaskennan tulosten esittämiseen. Verkostolaskentatulosten näytöllä esittämiseen liittyvistä valikkokomennoista on kerrottu tarkemmin luvussa "Verkostolaskentatulosten esittäminen näytöllä" sivulla 136. Tulosten esittämiseen liittyviä asetuksia on kuvattu luvuissa "Kaaviot" sivulla 115 ja "Verkkokuvan viivamääritykset" sivulla 124. Integran ollessa suunnittelutilassa voidaan toiminnolla Näytä=>Väritys=>Suunnittelu saada verkkokuvaan näkyville verkkotiedoissa suunnittelun aikana tehdyt muutokset väreillä esitettynä (ks. "Suunnitelman verkkotiedot" sivulla 149). Vastaavasti voidaan väliaikaisverkkotilassa saada näkyville väliaikaisver- 21

32 Open++ Integra v Käyttöliittymä Käyttöohje 1MRS MUM kon tiedot toiminnolla Näytä=>Väritys=>Väliaikaisverkko.(ks. "Väliaikaisverkkojen hallinta" sivulla 88). Näytä=>Näytä=>Sähköttömät muuntamot komennolla esitetään sähköttömät muuntamot valkoisella symbolilla verkkokuvassa. Toiminto kohdistuu aktiivisena olevaan kytkentätilaan. Näytä=>Lähtö komennolla voidaan valita lähtö nimen tai tunnuksen perusteella, jonka jälkeen ko. lähtö esitetään varoitusvärillä pääverkkoikkunassa. Zoominäkymä muuttuu automaattisesti esittämään valittua lähtöä. Rengasverkon lähtöä ei voi valita esitettäväksi. Jälki myötävirtaan tarkoittaa niitä solmuvälejä, joita syötetään valitun solmuvälin kautta. Jälki vastavirtaan tarkoittaa niitä solmuvälejä, joiden kautta valittua solmuväliä syötetään. Jälkitoimintoja voidaan käyttää esimerkiksi syötetyn verkon osien kytkeytymisen tarkastamiseen. Jälkitoiminnot käynnistetään ponnahdusvalikon Jälki myötävirtaan - ja Jälki vastavirtaan -toiminnoilla sen jälkeen kun haluttu solmuväli on valittu hiiren oikealla painikkeella verkkoikkunasta. Jälki värjätään varoitusvärillä verkkoikkunassa. Ikkuna=>Hälytykset komennolla aukeaa näytölle ikkuna, joka sisältää viimeisimmät Integran antamat hälytykset, esim. verkostolaskennan raja-arvojen ylittymiset (Kuva 6). Ikkunan kokoa ja sijaintia voi muuttaa. Ikkunan tiedot (esilläolo, koko ja sijainti) tallennetaan muistiin ohjelman sulkemisen yhteydessä. Kuva 6. Esimerkki Hälytykset-ikkunasta Verkkokaaviot Integra esittää verkon osia myös kaaviomuotoisena. Verkkokaavio tuotetaan automaattisesti käyttäen olemassaolevaa verkkotietoa ilman erityistoimenpiteitä verkkotiedon syötön yhteydessä. Verkkokaavioikkuna aukeaa automaattisesti, kun käyttäjä valitsee hiiren oikealla painikkeella halutun verkon kohdan verkkoikkunassa ja edelleen Kaavio-komennon aukeavasta ponnahdusvalikosta (Kuva 7). Kaavion kokoa voi vapaasti muuttaa. 22

33 1MRS MUM Käyttöohje Open++ Integra v Käyttöliittymä Verkkokaaviossa käytettävät värit ja symbolit ovat samat kuin verkkoikkunassa Näytä=>Väritys=>Kytkentätila lähdöittäin valinnan aikana. Muuntaja- ja erotintunnukset ovat näkyvillä kaaviossa. Jos tunnusten sijasta verkkoikkunassa on valittu esitettäväksi muuntaja- ja/tai erotinnimet, esitetään ne myös kaaviossa tunnusten sijasta. Hiiren vasemmalla painikkeella voidaan valita haluttu solmu tai solmuväli tarkempaan tarkasteluun, jolloin ko. solmun tai solmuvälin dialogi aukeaa näytölle. Kuva 7. Esimerkki verkkokaaviosta. Jälki-toiminnot ovat käytössä verkkokaaviossa. Jälki myötävirtaan tarkoittaa toimintoa, jolloin osoittamalla hiiren oikealla painikkeella solmuväliä verkkokaaviossa, valitun solmuvälin syöttämät johto-osat värittyvät varoitusvärillä (Kuva 8). Jälki vastavirtaan toiminnossa pidetään Shift-painike alhaalla ja osoitetaan samalla hiiren oikealla painikkeella solmuväliä verkkokaaviossa, valittua solmuvälin syöttävät johtoosat värittyvät varoitusvärillä. Värittyminen tapahtuu sekä verkkokaaviossa että verkkoikkunassa. Toimintoa voidaan käyttää esim. syötetyn verkon komponenttien kytkeytymisen tarkasteluun. 23

34 Open++ Integra v.3.2 Käyttöohje 8 Käyttöliittymä 1MRS MUM Kuva 8. Esimerkki Jälki myötävirtaan -toiminnosta Asemakaaviot Asemakaavioiden avulla voidaan asemien komponentteja käsitellä tarkemmin sekä esittää aseman kytkinlaitteiden kytkentätilat. Asemakaavioita voidaan luoda Integran avulla (lisätietoja on kohdassa "Sähköasemat" sivulla 44). Jos Integra on Open++ Operan yhteydessä integroitu MicroSCADA:n kanssa, voidaan MicroSCADAn asemakaaviokuvat importoida konversion avulla Integran käyttöön (lisätietoja on kohdassa "MicroSCADAn asemakuvien siirto Integran verkkotietokantaan sivulla 195). Asemakaavioiden esittämisessä verkkokuvalla käytetään määriteltyä symbolia (lisätietoja on kohdassa "TrueType-symbolit" sivulla 107). Näytä=>Näytä=>Asematunnukset -valikon alavalikoilla voidaan määritellä asemien tunnukset tai nimet näytettäväksi verkkoikkunassa. 24

35 1MRS MUM Käyttöohje Open++ Integra v Käyttöliittymä Asemakaaviot tulevat näkyville, kun verkkokuva on tarkennettu riittävän lähelle asemaa. Valitsemalla hiiren oikealla painikkeella verkkokuvalla oleva aseman symboli tai jo asemakaavioksi auennut asema sekä edelleen ponnahdusvalikon Kaaviotoiminto, avautuu asemakaavio erilliseen ikkunaan (Kuva 9). Vastaavat asemakaaviot voidaan avata myös komennolla Näytä=>Asemakaavion piirto. Komento avaa dialogin, josta valitaan avattavaksi haluttava asema. Asemakuvia voi erillisissä ikkunoissa olla yhtäaikaa avoinna useampia. Aseman editointi tietokannan ylläpito- eli päivitystilassa tapahtuu verkkoikkunaan auenneen asemakaavion välityksellä (ei erillisessä asemakaavioikkunassa). Poikkeuksena tästä on lähdön lisääminen, joka voidaan aloittaa erillisen asemakaavioikkunan sisältä. Kuva 9. Esimerkki Integran asemakaaviosta. Asemakaavioikkunan lähtöjen syöttöpisteiden väri vastaa aina verkkoikkunan lähdöittäisen kytkentätilan lähtöjen värejä. Jos Integraa käytetään yhdessä Open++ Operan ja MicroSCADA:n kanssa, OperaWSn puolella aukeavien MicroSCADAn asemaja ohjauskuvien syöttöpisteiden väri vastaa lähtöjen väriä (ks. "Värimääritykset" sivulla 122). Hiiren vasemmalla painikkeella voidaan valita haluttu solmu tai solmuväli tarkempaan tarkasteluun, jolloin ko. solmun tai solmuvälin dialogi aukeaa näytölle. Asemakortti-painike avaa kyseisen aseman laitekortin (Kuva 10), jossa määritellään mm. jännitetasot, syöttävän verkon oikosulkuimpedanssit ja mahdollinen integrointi MicroSCADAan (lisätietoja on kohdissa "Sähköasemat" sivulla 44 ja "Prosessipisteiden määrittely" sivulla 202). Integrointi on edellytys MicroSCADAn asema- ja ohjauskuvien käytölle OperaWSssä. 25

36 Open++ Integra v.3.2 Käyttöohje 8 Käyttöliittymä 1MRS MUM Kuva 10. Esimerkki aseman laitekortista. Integrassa voidaan luoda myös muita keski- ja pienjänniteverkon kaavioita (Kuva 11), lisätietoja on kohdassa "Muut sijaintisolmut" sivulla 52). Tällaisten kaavioiden avulla voidaan esittää verkon kohteita, joista tarvitaan tarkempi kaaviomuotoinen esitystapa (esim. muuntamot ja erotinasemat). Kaavio tulee näkyviin verkkoikkunaan, kun verkkokuva on tarkennettu riittävän lähelle kohdetta. Valitsemalla hiiren oikealla painikkeella verkkokuvalla oleva kaavion symboli tai jo auennut kaavio sekä edelleen ponnahdusvalikon Kaavio-toiminto, avautuu kaavio erilliseen ikkunaan 26

37 1MRS MUM Käyttöohje Open++ Integra v Käyttöliittymä Kuva 11. Esimerkki Integran muuntamokaaviosta Komponentteihin liittyvä informaatio Komponenttien nimien ja tunnusten sekä sijaintipaikkojen esittäminen auttaa halutun komponentin löytämistä verkkokuvasta. Näytä=>Näytä=>Muuntajatunnukset, ja Näytä=>Näytä=>Erotintunnukset valikoiden alavalikot näyttävät kyseiset tunnukset tai nimet verkkokuvassa helpottaen halutun kohteen löytämistä (keskijänniteverkon muuntajatunnukset ja -nimet vastaavat pienjänniteverkossa kulutuspaikkatunnuksia ja -nimiä). Tunnuksien ja nimien ulkoasu määritellään symbolimäärittelyn yhteydessä (lisätietoja on kohdassa "TrueTypesymbolit" sivulla 107) tai toiminnolla Asetukset=>Yleiset (lisätietoja on kohdassa "Symbolirajat" sivulla 112) ja sijainti Solmu-dialogin avulla (lisätietoja on kohdassa "Solmut" sivulla 80). Nimien tai tunnusten esittämistila tallentuu muistiin ohjelman sulkemisen yhteydessä. Näytä=>Näytä=>Kaukoerottimet ja Näytä=>Näytä=>Muuntajaerottimet komennoilla esitetään kauko-ohjattavat erottimet ja muuntajaerottimet valkoisella verkkokuvassa. Näytä=>Näytä=>Johtojen tunnukset esittää aktiivisena olevan jännitetason johtojen tunnukset verkkokuvassa. Tunnuksien ulkoasu määritellään Asetukset=>Yleiset toiminnon kautta ja sijainti Solmuväli-dialogin avulla (lisätietoja on kohdissa "Tunnustekstien värit sivulla 123 ja "Solmuvälit" sivulla 82). Näytä=>Näytä=>Sähköttömät muuntamot toiminnolla esitetään sähköttömät muuntamot valkoisella symbolilla verkkokuvassa. Toiminto kohdistuu aktiivisena olevaan kytkentätilaan. 27

38 Open++ Integra v Käyttöliittymä Käyttöohje 1MRS MUM Näytä=>Näytä=>Maadoitukset ja Näytä=>Näytä=>Pylväät -toiminnoilla (edellyttää pylvästietokantaoption olemassaoloa) määritellään tietokannassa olevat maadoitukset ja pylväät näytettäväksi verkkokuvalla määritellyillä symboleillaan. Näytä=>Etsi=>Muuntamo ja Näytä=>Etsi=>Erotin komennot auttavat yksittäisen kohteen paikantamisessa avaamalla listan kaikista kohteista ja valinnan jälkeen esittämällä kyseisen kohteen tunnuksen ja nimen verkkokuvassa kohteen kohdalla. Lista voidaan esittää sekä tunnuksen että nimen mukaisessa järjestyksessä. Esitysjärjestys tallentuu muistiin ohjelman sulkemisen yhteydessä. Etsittyjä kohteita voi olla näytöllä samanaikaisesti useita. Muuntajan piirto -dialogissa olevan PJ-verkko-painikkeen avulla voidaan ladata valitun muuntajan pienjänniteverkko koneen muistiin. Näytä=>Etsi=>Tyhjennä komennolla etsityt ja näytöllä esitetyt kohteet voidaan poistaa verkkokuvalta. Yksittäiseen solmuun tai solmuväliin liittyvän dialogin (Kuva 12) saa näytölle valitsemalla ensiksi kohdetyyppi työkalupakin painikkeiden tai valikkokomentojen Muokkaa=>Solmun valinta (solmuvalintatila) ja Muokkaa=>Johdon valinta (solmuvälivalintatila) avulla ja sitten osoittamalla hiirellä ko. solmu/solmuväli verkkokuvasta, asemakaaviosta tai verkkokaaviosta. Kuva 12. Esimerkki Solmu-dialogista keskijänniteverkon muuntamosolmulla. Dialogi sisältää joitakin solmun/solmuvälin perustietoja. Lisäksi dialogissa on painikkeita solmun/solmuvälin tietojen tarkasteluun ja päivittämiseen. Painikkeet ovat käytössä ohjelman sisältämien lisenssien asettamissa rajoissa. Dokumentit-painike on käytössä, jos ko. solmuun on liitetty dokumentteja. Dialogin painikkeiden avulla voidaan tarkastella solmuun/solmuväliin liittyviä dokumentteja ja vapaamuotoisia laitekortteja (lisätietoja on kohdissa "Liitedokumentit" sivulla 30 ja "Vapaamuotoiset laitekortit" sivulla 61). Lisäksi voidaan tarkastella ko. kohteen kuntotietoja (ks. "Kuntotietokanta" sivulla 181) ja tehokäyrää (ks. "Kuormitustiedot" sivulla 99) sekä muuntamon tapauksessa ladata ko. pienjänniteverkko. 28

39 1MRS MUM Käyttöohje Open++ Integra v Käyttöliittymä Lähdön tiedot Valittaessa hiiren oikealla painikkeella solmu tai solmuväli verkkoikkunasta aukeaa näytölle ponnahdusvalikko, joka sisältää Lähdön tiedot -toiminnon. Toiminto avaa näytölle ikkunan (Kuva 13), joka sisältää valitun lähdön nimen/tunnuksen, lähdön katkaisijan tunnuksen, lähdön pituuden sekä lähdöllä olevien muuntajien määrän. Kuva 13. Lähdön tiedot ikkuna Tärkeät muuntamot Näytä=>Näytä=>Tärkeät muuntamot toiminnolla määritellään tärkeiden muuntamoiden esittäminen verkkokuvassa (lisätietoja on kohdassa "Tärkeät muuntamot" sivulla 76). Valittujen tärkeysluokkien muuntamot (Kuva 14) näytetään verkkokuvassa määritellyllä symbolilla (lisätietoja on kohdassa "TrueType-symbolit" sivulla 107). Tärkeitä muuntamoita ei esitetä, jos molemmat tärkeysluokkavälikentät on määritelty tyhjiksi. Kuva 14. Tärkeät muuntamot -dialogi Vapaamuotoiset kohteet ja mittaukset Näytä=>Näytä=>Kohdetyypit -painike on käytössä, jos Integra sisältää vapaamuotoisen tietokannan lisenssin. Painike avaa näytölle verkkokuvassa näytettävien vapaa- 29

40 Open++ Integra v Käyttöliittymä Käyttöohje 1MRS MUM muotoisen tietokannan sisältämien kohdetyyppien määrittelyyn käytettävän dialogin (Kuva 15, lisätietoja on kohdassa "Vapaamuotoisen tietokannan kohdetyypit" sivulla 79). Myös mahdolliset mittauspisteet määritellään näytettäväksi tämän toiminnon avulla (lisätietoja on kohdassa "Mittauspisteet sivulla 55). Kuva 15. Näytettävät kohdetyypit dialogi. Näytettäväksi valitusta vapaamuotoisesta kohteesta ja mittauspisteestä näytetään sekä symboli että tunnus, jos ne on määritelty symbolien määrittelyssä. Symbolit, joilla vapaamuotoiset kohdetyypit ja mittaukset esitetään kartalla valitaan samoin kuin vakiokomponenttityypeillekin (lisätietoja on kohdassa "Symbolit" sivulla 105). Poikkeuksena on, että vapaamuotoisilla kohdetyypeillä ei ole oletussymbolia. Jos symbolin halutaan näkyvän näytöllä, tulee ko. komponenttityypille määritellä DXF- tai TrueType - symboli. Järjestely mahdollistaa kohdetyypit, joilla on näkyvissä vain tekstitunnus. Ylimmän zoomirajan yläpuolella kohteet näkyvät vain jos ko. zoomialueelle on määritelty TrueType-symboli. Vapaamuotoisten kohdetyyppien tunnusten koko ja väri sekä viiteviivan paksuus ja väri määritellään symbolimäärittelyn yhteydessä (lisätietoja on kohdassa "TrueType-symbolit" sivulla 107). Vapaamuotoiset kohteet voidaan esittää symboleilla myös apuverkkoikkunassa Liitedokumentit Dokumenttien selailu tapahtuu olemassaolevan komponentin Solmu-dialogissa olevan Dokumentit-painikkeen avulla (lisätietoja on kohdassa "Solmut" sivulla 80). Dokumenttien selailua voidaan tehdä myös vapaamuotoisella laitekortilla olevan vastaavan toiminnon avulla (lisätietoja on kohdassa "Vapaamuotoiset laitekortit" sivulla 61). Dokumentit-painike on himmennetty, jos kohteeseen ei ole liitetty dokumentteja. Jos kohteeseen on liitetty enemmän kuin yksi dokumentti, toiminto avaa taulukon kohteeseen liittyvistä dokumenteista (Kuva 16). 30 Kuva 16. Esimerkki Laitedokumentit-taulukosta.

41 1MRS MUM Käyttöohje Open++ Integra v Käyttöliittymä Luettelosta voidaan valita haluttu dokumentti tarkasteltavaksi menemällä oikean dokumentin kohdalle ja valitsemalla Valitse hiiren oikealla painikkeella aukeavasta ponnahdusvalikosta (tai kaksoisnäpäytyksellä). Oikean dokumentin paikallistamisessa on käytössä hakutoiminto Etsi kentästä. Sulje-valinta peruuttaa toiminnon. Kun dokumentti on valittu, näytölle aukeaa samanlainen Laitedokumentti-dialogi kuin luvussa "Dokumentit" sivulla 76 on kuvattu. Tiedostot=>Tietokanta=>Dokumentit komento avaa näytölle tietokannassa ensimmäisenä olevan dokumentit tiedot. Vapaamuotoisen laitekortin välityksellä voidaan selailla, syöttää ja päivittää tietoja. 8.4 Symbolien selite Ikkuna=>Symbolien selite komento avaa näytölle verkkoikkunassa esitettävän verkkokuvan käyttämien symbolien selitteet (Kuva 17). Ikkunan kokoa ja sijaintia voidaan vapaasti muuttaa. Jos ikkuna on auki lopetettaessa Integran käyttö, ko. ikkuna aukeaa samaan paikkaan käynnistettäessä ohjelma uudelleen. Käytettävien symbolien hallintaan liittyviä asioita on käsitelty luvuissa "Symbolit" sivulla 105 ja "Kaaviot" sivulla 115. Kuva 17. Symbolien selite -ikkuna. 31

42

43 1MRS MUM Käyttöohje Open++ Integra v Taustakarttojen alustus 9 Taustakarttojen alustus 9.1 Taustakarttojen alustus Integran maantieteellisinä taustakarttoina voidaan käyttää sekä rasteri- että vektoripohjaista taustakarttamateriaalia. Järjestelmä tukee seuraavia tiedostoformaatteja: bmp-muotoiset rasterikartat (Windows bitmap-format), AutoCad:n vektorikartat (dxf), Maanmittauslaitoksen MaagisXL-vektoriformaatti (mxl) ja Maanmittauslaitoksen Fingis-vektoriformaatti (fgs). Muussa kuin yllämainitussa muodossa olevat rasterikartat tulee muuttaa bmpformaattiin. dxf/mxl/fgs -formaatissa olevia vektorikarttoja voidaan käsitellä Integran kartankäsittelytoiminoilla. Yleiskartat.(ts. värilliset Gt-, 400k- ja 500k aineistot) kohdistetaan yhtenäiskoordinaatistoon (YKJ), peruskartat ja muu kartta-aineisto kohdistetaan epäjatkuvaan KKJkoordinaatistoon. OperaNEn karttakohdistustoiminnoissa x-akseli kulkee oikealle ja y- akseli ylös. Taustakarttojen alustus tapahtuu Integran asennuksen aikaisten määrittelyjen (määrittelee hakemistopolut, tiedostonimet ja karttojen oletusasetusarvot) ja Integran valikkotoimintojen (tiedostoformaattien muunnokset ja karttojen kohdistus) avulla. Taustakarttamateriaali jaetaan useaan alihakemistoon. Jako perustuu karttamateriaalityyppiin. Kaikki materiaali pitää tallentaa omaan kyseisen materiaalityypin hakemistoon, paitsi jos kyseessä on yleiskartta (Gt, 400k tai 500k) ja ainoa ero on kartan tarkkuudessa (so. rasterikartan pikselimäärä on erilainen). Jos karttoja tallennetaan muuaines- hakemistoihin, samasta materiaalista voidaan tallentaa eri hakemistoihin eri tarkkuuksilla olevaa aineistoa, jota käytetään eri yhteyksissä. Integrassa käytetään yhtätoista alihakemistoa taustakarttamateriaalille. Jokainen alihakemisto voi sisältää joko rasteri- tai vektorimuotoista materiaalia., mutta samassa hakemistossa ei saa olla tallennettuna molempia formaatteja. Myöskään värillistä ja mustavalkoista rasteriaineistoa ei saa olla samassa hakemistossa. Näiden alihakemistojen lisäksi on olemassa kolme erillistä alihakemistoa päällepiirrettävää vektorikarttaaineistoa varten. Päällepiirrettävällä vektorikartta-aineistolla tarkoitetaan vektorimuotoista materiaalia, joka lisätään varsinaisen karttamateriaalin päälle (esim. kiinteistörajatiedot). Päällepiirrettävälle karttamateriaalille on asetteluissa omat värimäärityksensä, jotta materiaali voidaan säätää näkymään muun aineiston päällä (lisätietoja on kohdassa "Taustakarttojen värimääritykset" sivulla 130). Integran asennuksen yhteydessä määritellään oletuksena juurihakemistossa olevan map-hakemiston alle seuraavat alihakemistot karttamateriaaleja ja niiden käsittelyä varten: gt, 400k, perus, vesmaski ja pelmaski 33
