HBX 1:10 MonsterTruck 4WD KÄYTTÖOPAS Tuotenro

Transkriptio

1 HBX 1:10 MonsterTruck 4WD KÄYTTÖOPAS Tuotenro

2 OMINAISUUDET Pituus: 420 mm Leveys: 305 mm Korkeus: 200 mm Rengasväli: 255 mm Maavara: 50 mm. Renkaiden halkaisija/leveys: 130 mm/52 mm Moottori: RC550L Vaihteisto: 1:8.7 Puhdista ja kuivaa maasturi jokaisen ajokerran jälkeen. Varmista, että radio-ohjaimen kanava ei häiritse muita samalla alueella mahdollisesti olevia radiokanavia. AKKU Akku: 7.2 V 1800 ma-nicad Teho (out): 7.2 V 500mA Latausaika: 4-5 tuntia MAASTURIIN TUTUSTUMINEN AKUN LATAUS Irrota akku autosta. Kiinnitä laturi verkkovirtaan. Kiinnitä laturi akkuun ja käynnistä virta. Lataa akkua n. 4-5 tuntia (ei pikalataus). Latauksen jälkeen, sulje virta ja irrota laturi verkkovirrasta. HUOM! Älä koskaan jätä akkua lataukseen ilman valvontaa! MAASTURIN KÄYTTÖÖNOTTO Irrota auton ulkokuori (irrota klipsit jotka pitävät kuorta kiinni). Varmista, että virta on suljettuna (OFF). (Kuva 1) Irrota akku (irrota akkua kiinni pitävä tappi) Aseta ladattu akku, niin että liittimet ovat kuvan osoittamaan suuntaan. (Kuva 2) Varmista lukitus ja että liittimet varmasti on yhdistetty kuvan osoittamalla tavalla. (Kuva 3) Kiinnitä antennin johto ja varmista sen pidike. (Kuvat 4 & 5). Käynnistä virrat (on). (Kuva 1). TURVALLISUUSOHJEET Aikuisten tulee valvoa, jos autoa ohjaa alle 14-vuotias. Älä muokkaa auton asetuksia, sillä siitä voi aiheutua, että auton hallinta vaikeutuu tai katoaa kokonaan. Muista jarrutusetäisyys kolareiden estämiseksi. Aja ainoastaan turvallisilla, aukeilla alueilla. Kaikki autoon tekemäsi omat muokkaukset, mm. varaosien vaihtaminen vaikuttavat takuuseen. Käytä aina autolle sopivaa akkua. Varmista aina ennen auton käynnistämistä, että akku on asetettu oikein. Ohjain toimii kahdeksalla AA-paristolla (älä sekoita uusia ja vanhoja, tai erityyppisiä paristoja). Älä alista autoa tai ohjainta vedelle.

3 OHJAIN KAASULIIPAISIN Radio-ohjain on varustettu kasalla erilaisia toimintoja, jotta maasturin ohjaus on helppoa ja hauskaa! Auto on paikoillaan. Paina liipaisinta taaksepäin kiihdyttääksesi. A. On/Off Virran käynnistäminen/sulkeminen. Muista aina sulkea virta, kun ohjain/maasturi eivät ole käytössä. B. Ohjauksen suoristus Säätää ohjauksen suuntaa. Auto on paikoillaan. Paina liipaisinta taaksepäin kiihdyttääksesi. Jarruta painamalla liipaisinta eteenpäin. Päästä liipaisin vapaaksi ja auto pysähtyy. Kun auto on pysähtynyt, paina liipaisinta eteenpäin ja auto peruuttaa. C. Kaasun trimmaus Säätää kaasuvivun neutraaliin asentoon. D. Ohjauksen hienosäätö Nostaa/heikentää ohjauksen herkkyyttä. E. Throttle, kaasuliipaisin F. Akun merkkivalo Näyttää akun virran tason. G. Antenni Antenni ruuvataan kiinni ohjaimeen. Vedä antenni kasaan aina käytön jälkeen. H. Renkaiden ohjaus Käännä oikealla ohjataksesi autoa oikealla. Käännä vasemmalle ohjataksesi autoa vasemmalle. AJON HARJOITTELU Jos olet kokematon kuski, on hyvä harjoitella auton hallintaa viereisen kuvan osoittamalla tavalla. Harjoittele, kunnes hallitsen auton ohjauksen, kaasuttamisen, jarruttamisen ja pakittamisen. Vasta kun olet aivan varma, että hallitset auton, voit siirtyä vaikeammalle radalla. MAASTURIN KUNNOSSAPITO I. Suunanvaihto Vaihtaa kaasun ja renkaiden suuntaan. HUOM! Käytä aina samantyyppisiä paristoja. Älä koskaan sekota vanhoja ja uusia paristoja. Poista paristot ohjaimesta aina käytön jälkeen, jos ohjainta ei ole tarkoitus käyttää pitkään aikaan. Väärin asetetut paristot voivat vuotaa ja vaurioittaa ohjainta. Muista kierrättää käytetyt paristot oikealla tavalla. Jos paristotaskussa on likaa tai ruostetta, voit raaputtaa sen irti varovasti esim. veitsena avulla. Voit ladata ladattavat paristot niille sopivalla laturilla (DC9. 6V250mA), jolloin voit yhdistää laturin suoraan ohjaimeen. Muista aina sulkea ohjain ennen latausta äläkä koskaan jätä ohjainta latautumaan ilman valvontaa. Irrota akku ja paristot kun tuote ei ole käytössä. Puhdista ja kuivaa tuote aina käytön jälkeen. Puhdistuksen jälkeen öljyä iskunvaimentimet, vaihteet ja laakerit. Säilytä autoa ja ohjainta erikseen.

4 VIANETSINTÄ SERVON ASENNUS Ongelma Syy Toimenpiteet Maasturi ei liiku Radio-ohjain tai vastaanotin on suljettu. Paristot on asennettu väärin Akkua ei ole ladattu tarpeeksi. Käynnistä virrat ohjaimeen ja vastaanottimeen. Tarkista paristot. Lataa akku. Signaali katoaa tai maasturi reagoi heikosti signaaliin. Radio-ohjain tai vastaanotin on suljettu. Ohjaimen antenni ei ole kokonaan vedetty ulos. Joku muu käyttää samaa taajuutta. Käynnistä ohjain ja auto. Vedä antennit kokonaan ulos sekä ohjaimesta että autosta. Vaihda kiteet. SERVON KIINNITYS Taajuus ei ole käytettävissä. 4. Vastaanottimen/ohjaimen antenni ei ole kokonaan vedetty ulos. Vastaanottimen antenni on poikki. Radio-ohjaimessa on heikot paristot. Maasturin akku alkaa loppua. 4. Vedä antennit kokonaan esiin. Ota yhteyttä lähimpään auktorisoituun korjaajaan. Vaihda uudet paristot. Lataa tai vaihda akku. Moottori ei toimi. Moottorin piuhat ovat irti tai vaurioittuneet. Vastaanottimen akku on heikko. Varmista moottorin piuhat. Aseta paikoilleen tai vaihda uusiin tarvittaessa. Lataa akku. Varmista, että akseli on asennettu oikein! VETOAKSELIN ASENNUS Ohjaus toimii, mutta kaasu ei. Mottorin piuhat ovat irti tai vaurioittuneet. ESC-plugi on asennettu väärään liitäntään. Varmista moottorin piuhat. Aseta paikoilleen tai vaihda uusiin tarvittaessa. Aseta plugi oikeaan liitäntään.

5 TASAUSPYÖRÄSTÖN RATTAAN ASENNUS CHASSIN ASENNUS VAIHTEISTON ASENNUS Metallilaakeri

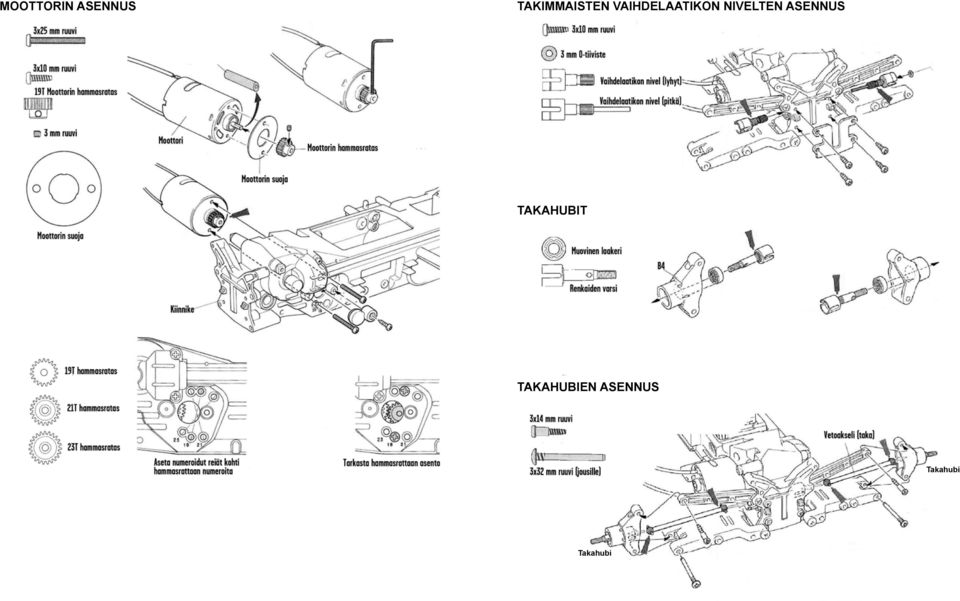

6 MOOTTORIN ASENNUS TAKIMMAISTEN VAIHDELAATIKON NIVELTEN ASENNUS TAKAHUBIT TAKAHUBIEN ASENNUS Takahubi Takahubi

7 ETUMMAISTEN VAIHDELAATIKON NIVELTEN ASENNUS RAIDETANGONPÄÄ ETUHUBIT ISKUNVAIMENTIMET ETUHUBIEN ASENNUS

8 ISKUNVAIMENTIMIEN ASENNUS VARAOSAT A Chassi (vasen) A Chassin suojus A Chassi (oikea) B Etuhubit B Servon kiinnikkeet suojus B Moottorin hammasrattaan suojus B4. Takahubit B5. Vaihteiston kotelo B6. Servon pelastaja B7. Antenna retainer B8. Servon varsi B9. Ohjaushubit B10. Servon pelastajat, setti B B11/1 Servon pelastajat, setti A B1 Servon varsi (sama kuin B8) B14 Renkaiden mutterit C Iskunvaimentimien alakiinnike C Iskunvaimentimien runko C Iskunvaimentimien yläkiinnike C4. Akun kotelo C5. Akun suojakansi C7. Moottorin kiinnitysalusta C8. Iskunvaimentimien kiinnike C9. Iskunvaimentimien ruuvit C10. Servon kiinnike C1 Etupuskurin kiinnike C1 Yläakseli (etu) C1 Yläakseli (taka). C14. Ala-akseli (etu) C16 Ala-akseli (taka) C17. Etu/taka iskunvaimentimien tornit C20 Etu/taka puskuri C21 Eturungon varsi C2 Takarungon varsi
