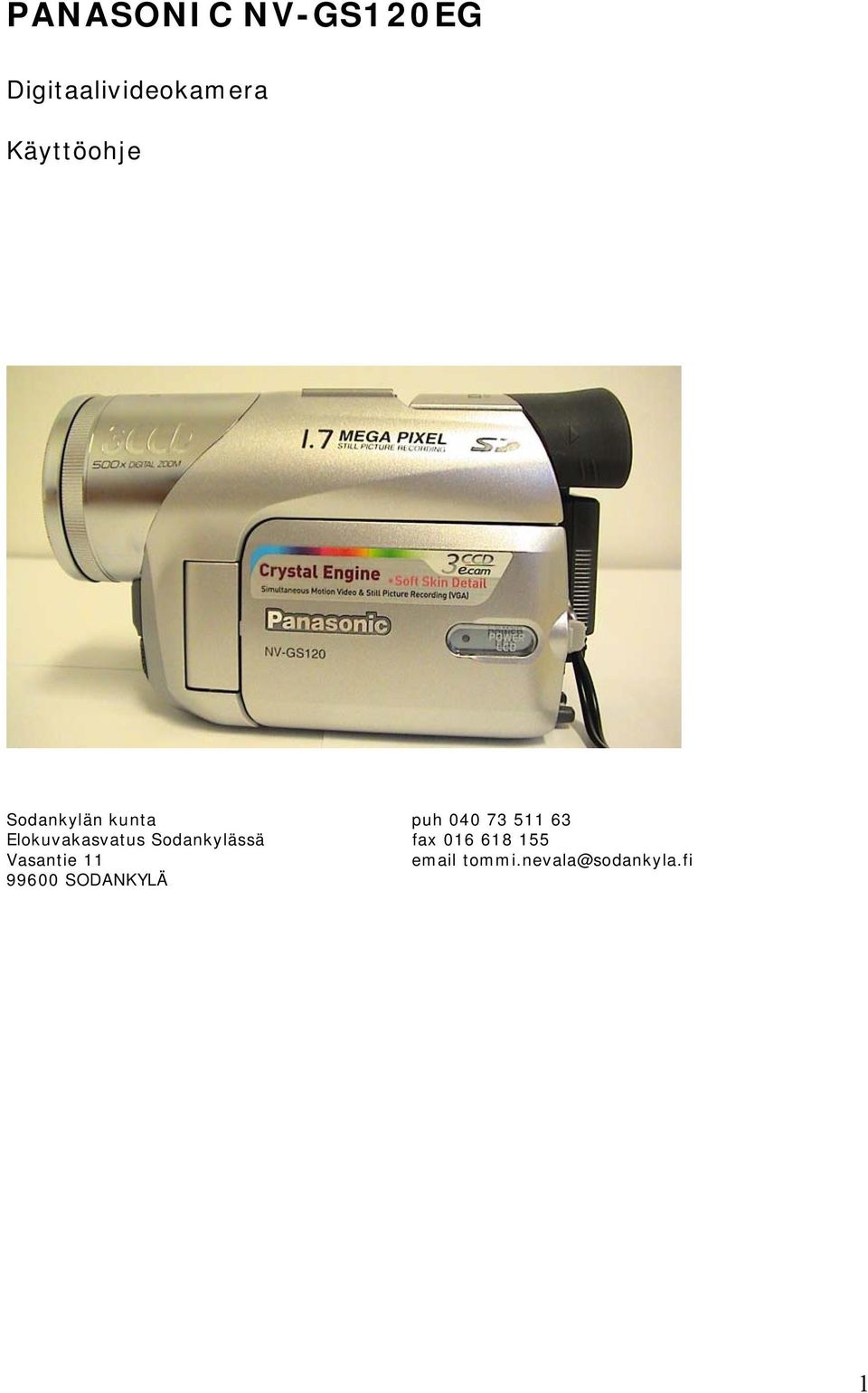

1 PANASONIC NV-GS120EG Digitaalivideokamera Käyttöohje Sodankylän kunta puh Elokuvakasvatus Sodankylässä fax Vasantie SODANKYLÄ 1

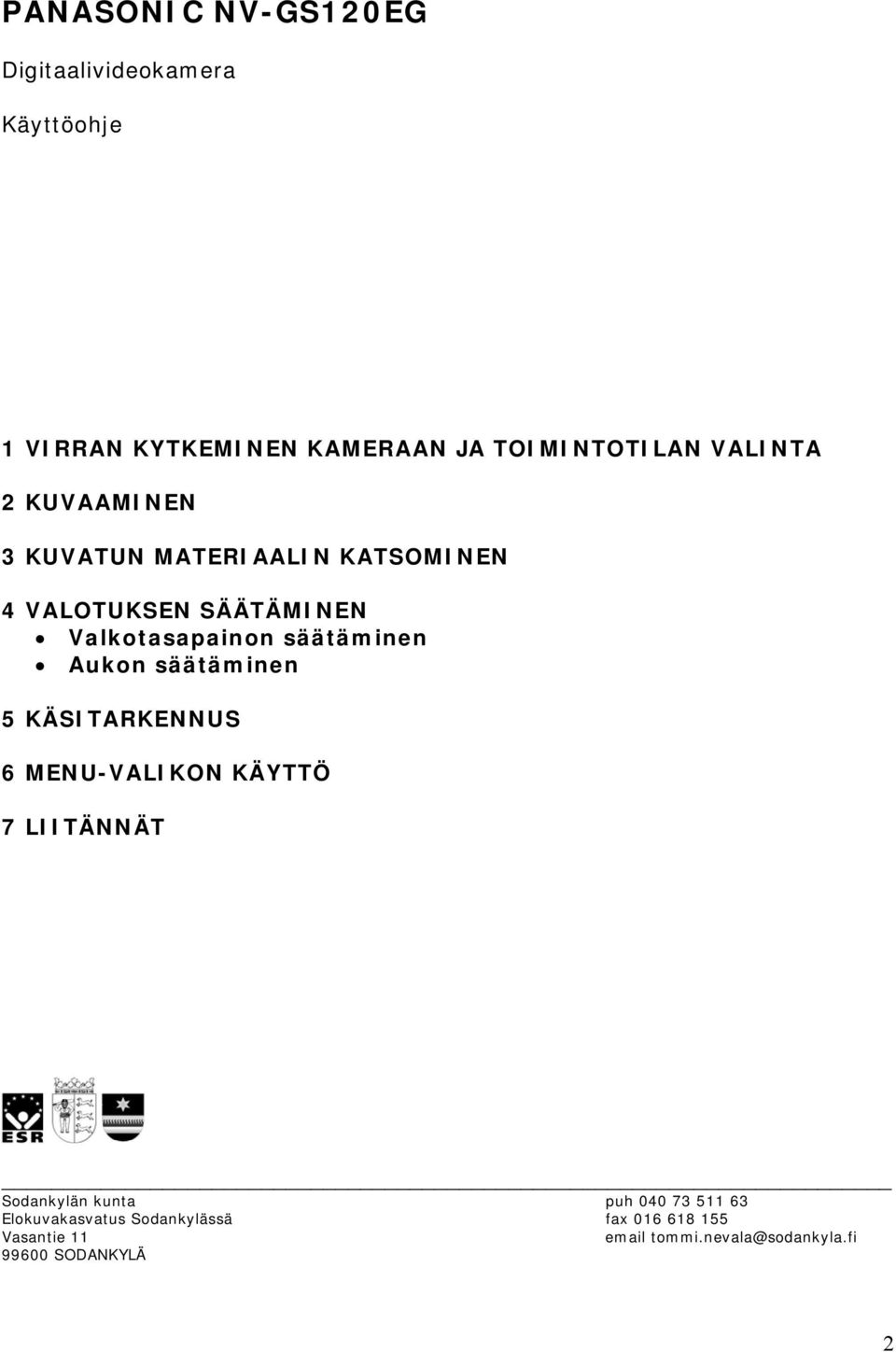

2 PANASONIC NV-GS120EG Digitaalivideokamera Käyttöohje 1 VIRRAN KYTKEMINEN KAMERAAN JA TOIMINTOTILAN VALINTA 2 KUVAAMINEN 3 KUVATUN MATERIAALIN KATSOMINEN 4 VALOTUKSEN SÄÄTÄMINEN Valkotasapainon säätäminen Aukon säätäminen 5 KÄSITARKENNUS 6 MENU-VALIKON KÄYTTÖ 7 LIITÄNNÄT Sodankylän kunta puh Elokuvakasvatus Sodankylässä fax Vasantie 11 tommi.nevala@sodankyla.fi SODANKYLÄ 2

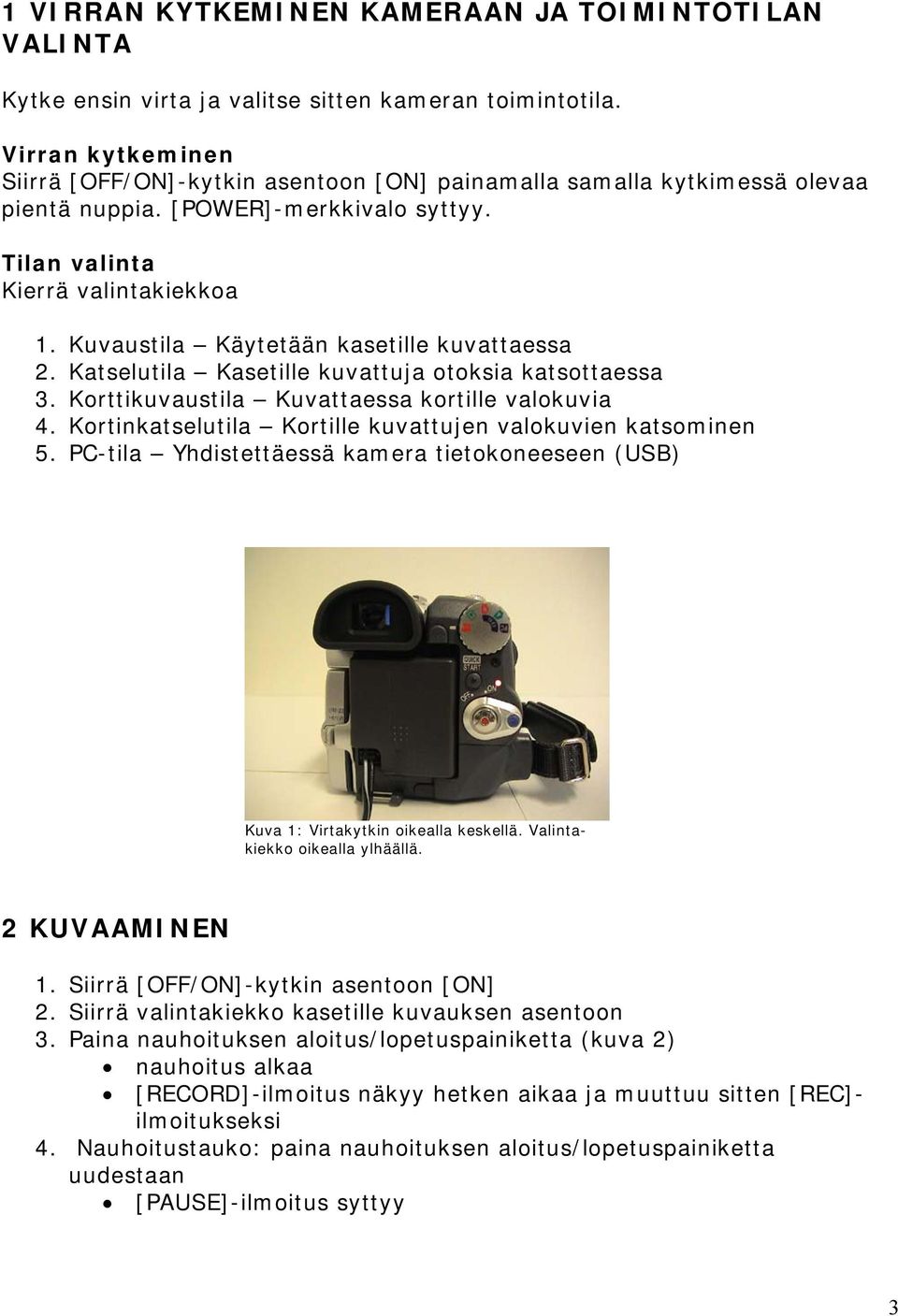

3 1 VIRRAN KYTKEMINEN KAMERAAN JA TOIMINTOTILAN VALINTA Kytke ensin virta ja valitse sitten kameran toimintotila. Virran kytkeminen Siirrä [OFF/ON]-kytkin asentoon [ON] painamalla samalla kytkimessä olevaa pientä nuppia. [POWER]-merkkivalo syttyy. Tilan valinta Kierrä valintakiekkoa 1. Kuvaustila Käytetään kasetille kuvattaessa 2. Katselutila Kasetille kuvattuja otoksia katsottaessa 3. Korttikuvaustila Kuvattaessa kortille valokuvia 4. Kortinkatselutila Kortille kuvattujen valokuvien katsominen 5. PC-tila Yhdistettäessä kamera tietokoneeseen (USB) Kuva 1: Virtakytkin oikealla keskellä. Valintakiekko oikealla ylhäällä. 2 KUVAAMINEN 1. Siirrä [OFF/ON]-kytkin asentoon [ON] 2. Siirrä valintakiekko kasetille kuvauksen asentoon 3. Paina nauhoituksen aloitus/lopetuspainiketta (kuva 2) nauhoitus alkaa [RECORD]-ilmoitus näkyy hetken aikaa ja muuttuu sitten [REC]- ilmoitukseksi 4. Nauhoitustauko: paina nauhoituksen aloitus/lopetuspainiketta uudestaan [PAUSE]-ilmoitus syttyy 3

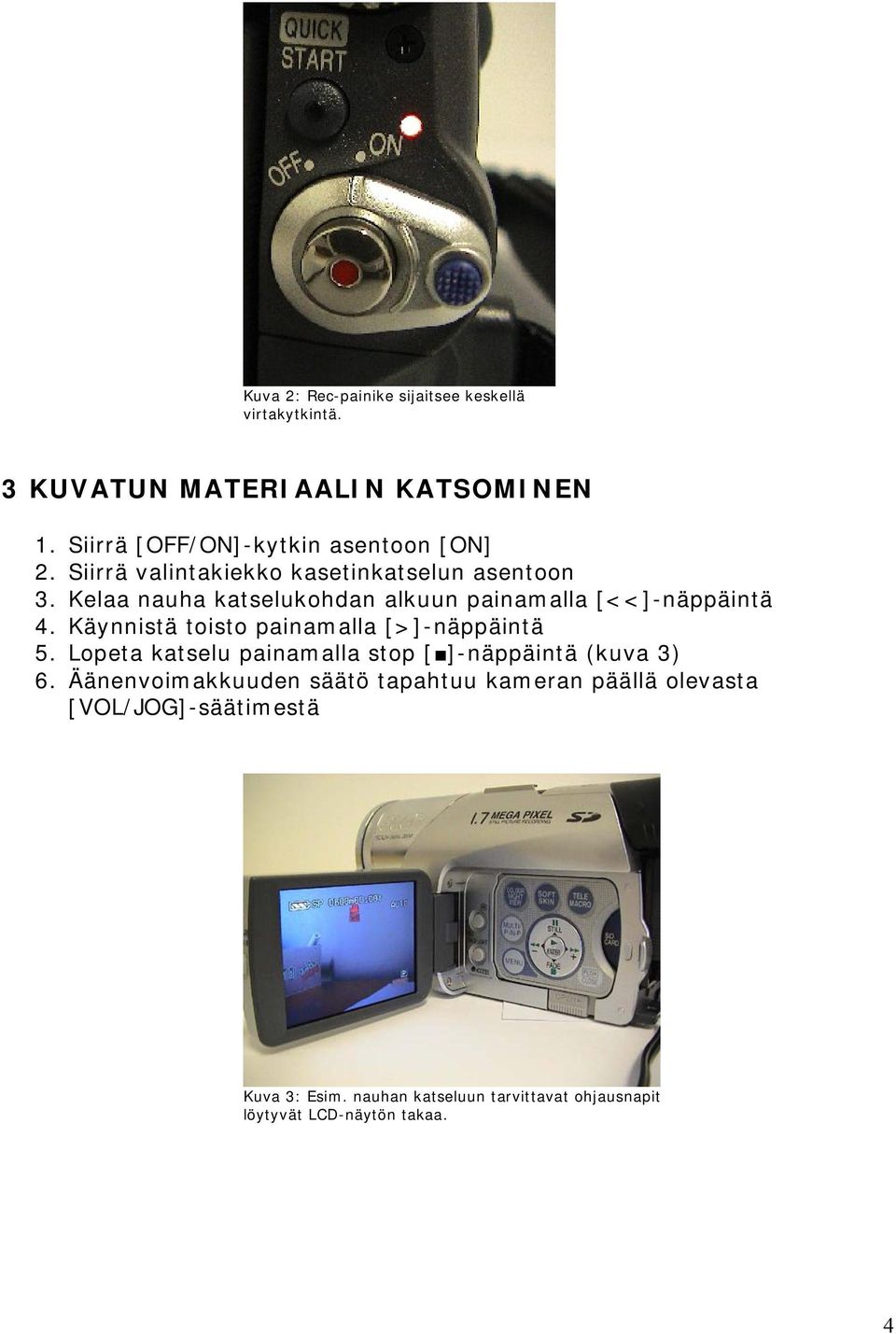

4 Kuva 2: Rec-painike sijaitsee keskellä virtakytkintä. 3 KUVATUN MATERIAALIN KATSOMINEN 1. Siirrä [OFF/ON]-kytkin asentoon [ON] 2. Siirrä valintakiekko kasetinkatselun asentoon 3. Kelaa nauha katselukohdan alkuun painamalla [<<]-näppäintä 4. Käynnistä toisto painamalla [>]-näppäintä 5. Lopeta katselu painamalla stop [ ]-näppäintä (kuva 3) 6. Äänenvoimakkuuden säätö tapahtuu kameran päällä olevasta [VOL/JOG]-säätimestä Kuva 3: Esim. nauhan katseluun tarvittavat ohjausnapit löytyvät LCD-näytön takaa. 4

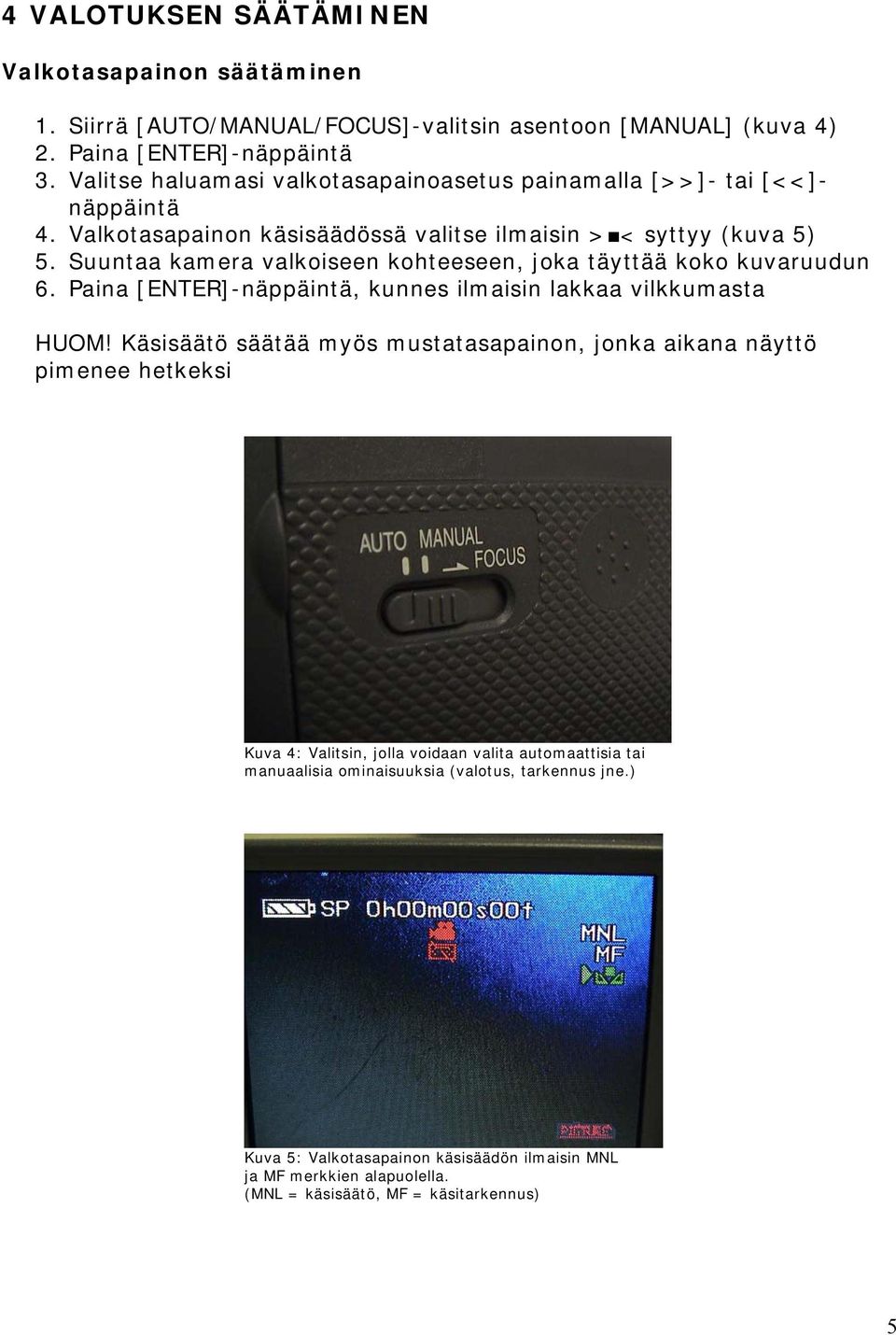

5 4 VALOTUKSEN SÄÄTÄMINEN Valkotasapainon säätäminen 1. Siirrä [AUTO/MANUAL/FOCUS]-valitsin asentoon [MANUAL] (kuva 4) 2. Paina [ENTER]-näppäintä 3. Valitse haluamasi valkotasapainoasetus painamalla [>>]- tai [<<]- näppäintä 4. Valkotasapainon käsisäädössä valitse ilmaisin > < syttyy (kuva 5) 5. Suuntaa kamera valkoiseen kohteeseen, joka täyttää koko kuvaruudun 6. Paina [ENTER]-näppäintä, kunnes ilmaisin lakkaa vilkkumasta HUOM! Käsisäätö säätää myös mustatasapainon, jonka aikana näyttö pimenee hetkeksi Kuva 4: Valitsin, jolla voidaan valita automaattisia tai manuaalisia ominaisuuksia (valotus, tarkennus jne.) Kuva 5: Valkotasapainon käsisäädön ilmaisin MNL ja MF merkkien alapuolella. (MNL = käsisäätö, MF = käsitarkennus) 5

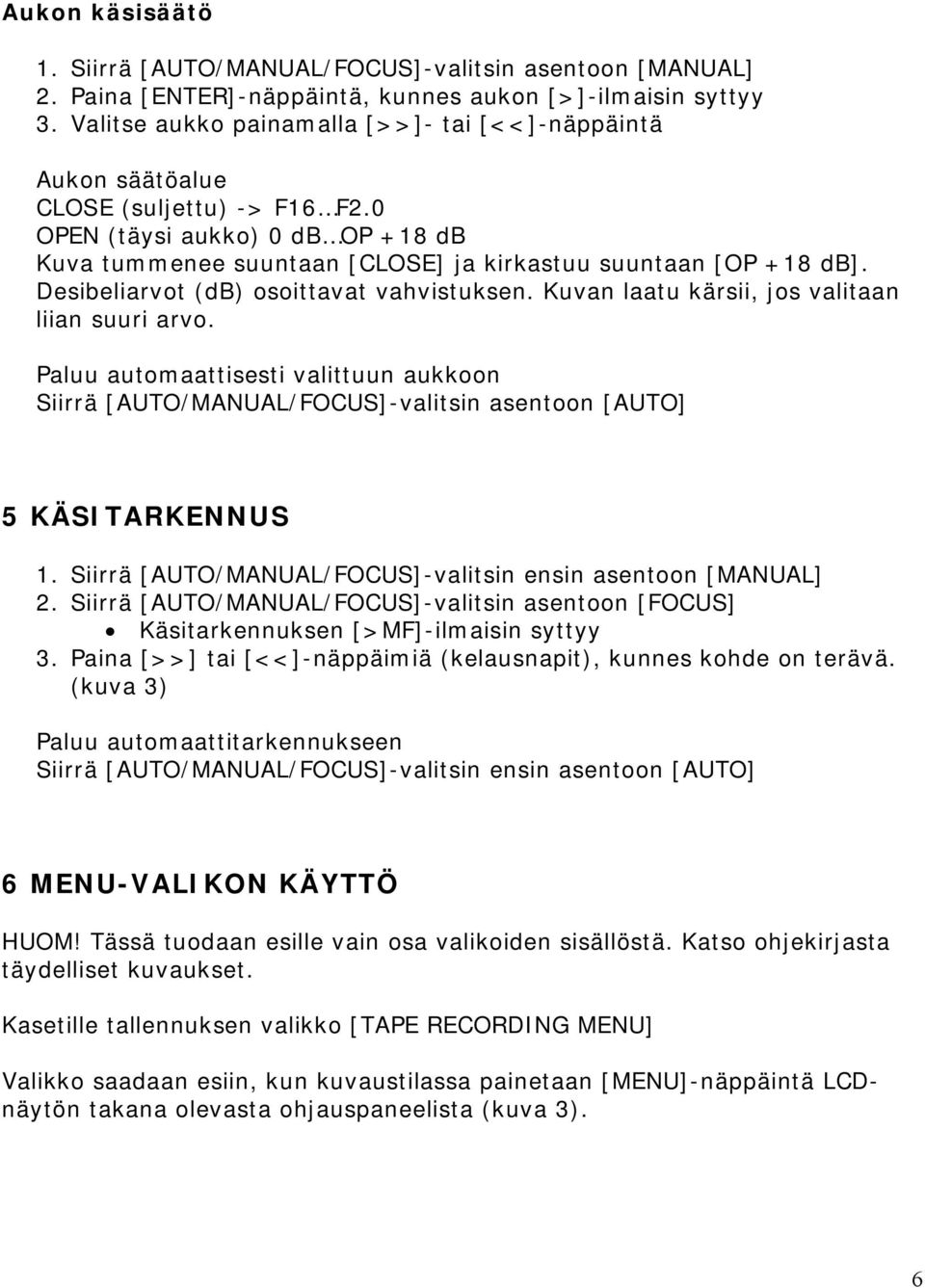

6 Aukon käsisäätö 1. Siirrä [AUTO/MANUAL/FOCUS]-valitsin asentoon [MANUAL] 2. Paina [ENTER]-näppäintä, kunnes aukon [>]-ilmaisin syttyy 3. Valitse aukko painamalla [>>]- tai [<<]-näppäintä Aukon säätöalue CLOSE (suljettu) -> F16 F2.0 OPEN (täysi aukko) 0 db OP +18 db Kuva tummenee suuntaan [CLOSE] ja kirkastuu suuntaan [OP +18 db]. Desibeliarvot (db) osoittavat vahvistuksen. Kuvan laatu kärsii, jos valitaan liian suuri arvo. Paluu automaattisesti valittuun aukkoon Siirrä [AUTO/MANUAL/FOCUS]-valitsin asentoon [AUTO] 5 KÄSITARKENNUS 1. Siirrä [AUTO/MANUAL/FOCUS]-valitsin ensin asentoon [MANUAL] 2. Siirrä [AUTO/MANUAL/FOCUS]-valitsin asentoon [FOCUS] Käsitarkennuksen [>MF]-ilmaisin syttyy 3. Paina [>>] tai [<<]-näppäimiä (kelausnapit), kunnes kohde on terävä. (kuva 3) Paluu automaattitarkennukseen Siirrä [AUTO/MANUAL/FOCUS]-valitsin ensin asentoon [AUTO] 6 MENU-VALIKON KÄYTTÖ HUOM! Tässä tuodaan esille vain osa valikoiden sisällöstä. Katso ohjekirjasta täydelliset kuvaukset. Kasetille tallennuksen valikko [TAPE RECORDING MENU] Valikko saadaan esiin, kun kuvaustilassa painetaan [MENU]-näppäintä LCDnäytön takana olevasta ohjauspaneelista (kuva 3). 6

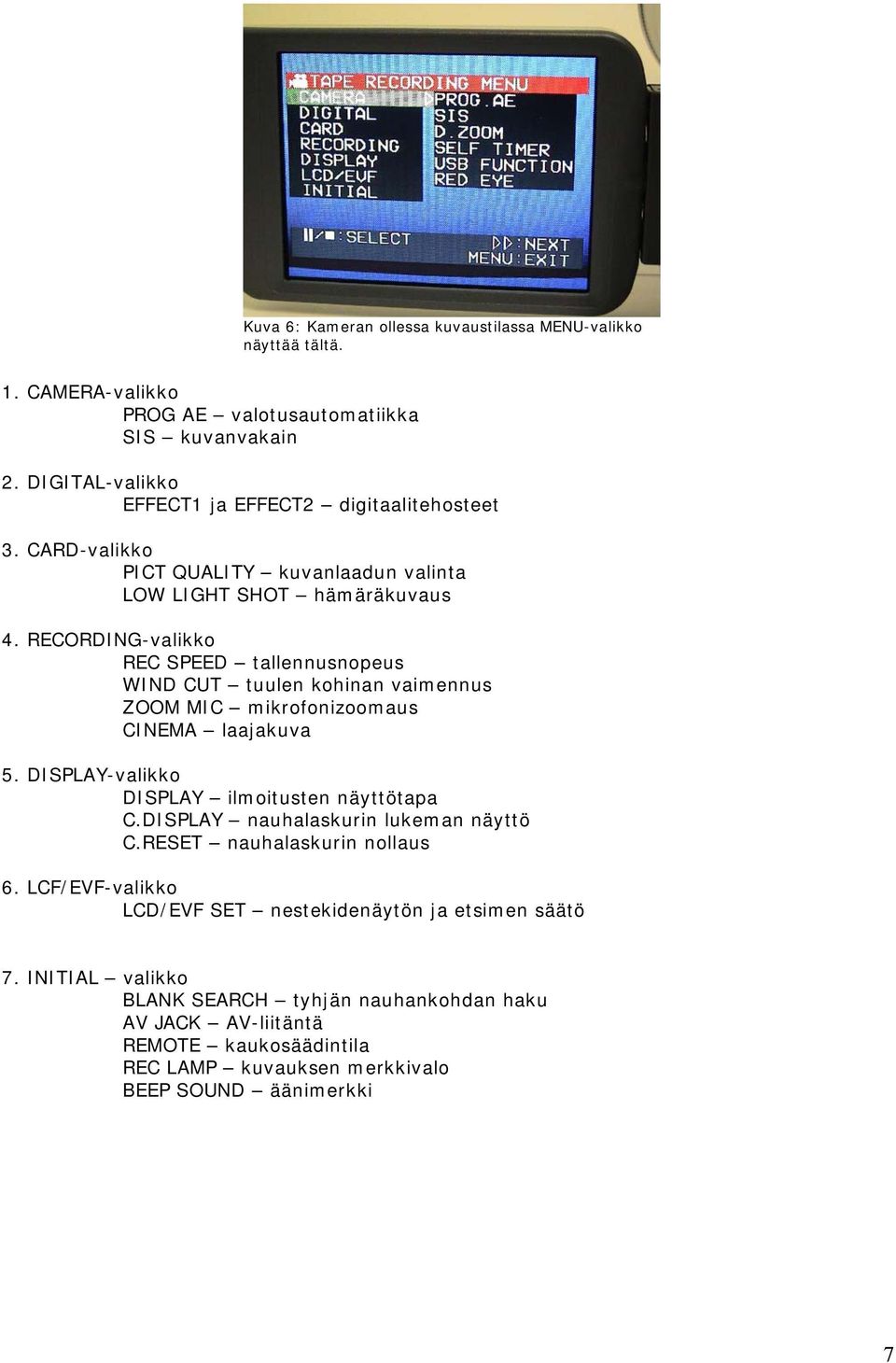

7 Kuva 6: Kameran ollessa kuvaustilassa MENU-valikko näyttää tältä. 1. CAMERA-valikko PROG AE valotusautomatiikka SIS kuvanvakain 2. DIGITAL-valikko EFFECT1 ja EFFECT2 digitaalitehosteet 3. CARD-valikko PICT QUALITY kuvanlaadun valinta LOW LIGHT SHOT hämäräkuvaus 4. RECORDING-valikko REC SPEED tallennusnopeus WIND CUT tuulen kohinan vaimennus ZOOM MIC mikrofonizoomaus CINEMA laajakuva 5. DISPLAY-valikko DISPLAY ilmoitusten näyttötapa C.DISPLAY nauhalaskurin lukeman näyttö C.RESET nauhalaskurin nollaus 6. LCF/EVF-valikko LCD/EVF SET nestekidenäytön ja etsimen säätö 7. INITIAL valikko BLANK SEARCH tyhjän nauhankohdan haku AV JACK AV-liitäntä REMOTE kaukosäädintila REC LAMP kuvauksen merkkivalo BEEP SOUND äänimerkki 7

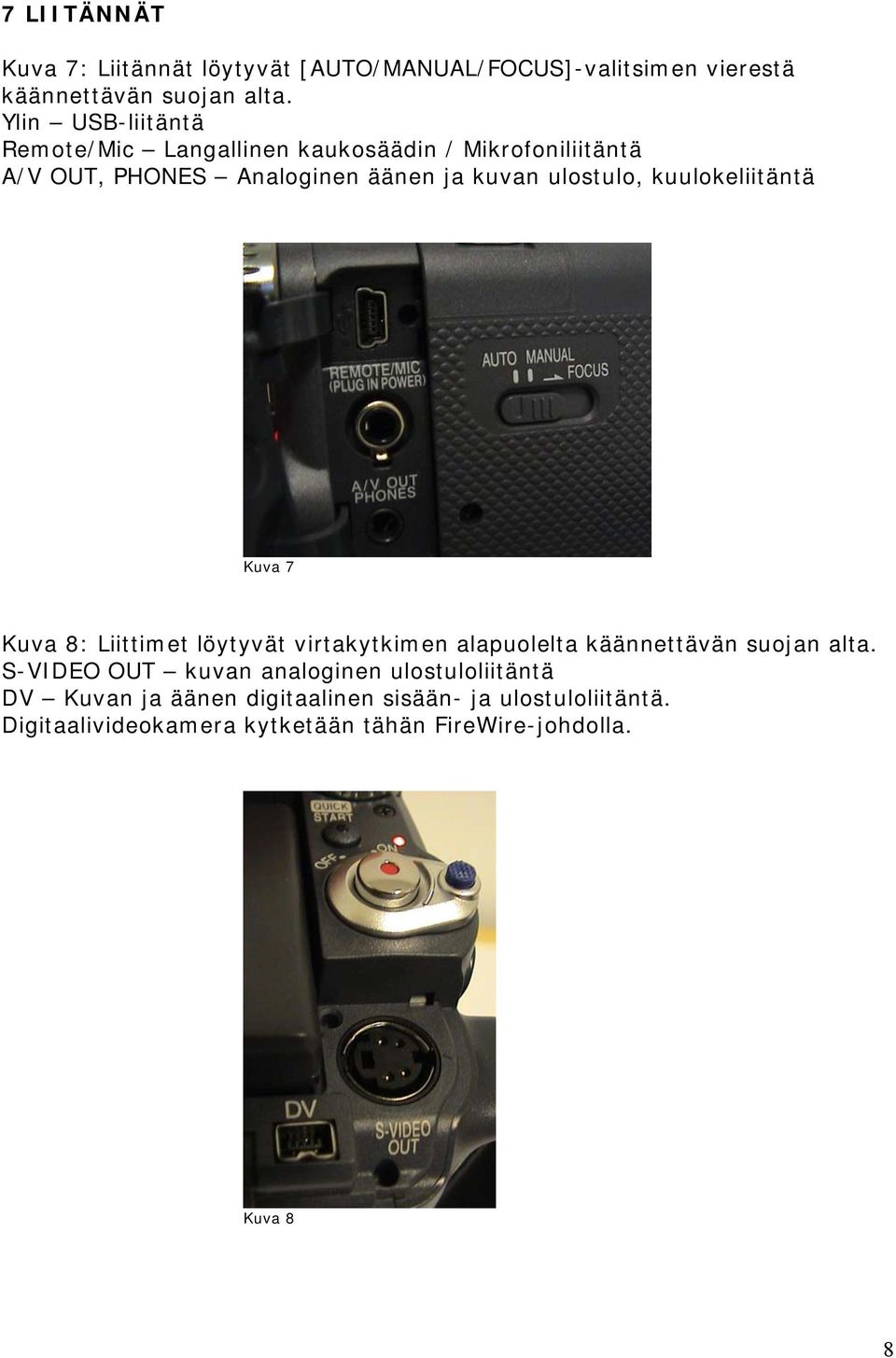

8 7 LIITÄNNÄT Kuva 7: Liitännät löytyvät [AUTO/MANUAL/FOCUS]-valitsimen vierestä käännettävän suojan alta. Ylin USB-liitäntä Remote/Mic Langallinen kaukosäädin / Mikrofoniliitäntä A/V OUT, PHONES Analoginen äänen ja kuvan ulostulo, kuulokeliitäntä Kuva 7 Kuva 8: Liittimet löytyvät virtakytkimen alapuolelta käännettävän suojan alta. S-VIDEO OUT kuvan analoginen ulostuloliitäntä DV Kuvan ja äänen digitaalinen sisään- ja ulostuloliitäntä. Digitaalivideokamera kytketään tähän FireWire-johdolla. Kuva 8 8
