1 SL7 LED HYVÄ DESIGN KOHTAA TEKNISEN TÄYDELLISYYDEN spittler on yritys Performance in Lighting S.p.A. konsernissa

2 2

3 SL7 LED SISÄLLYS Tuoteperhe Suunnitteluesimerkkejä Ripustettavat valaisimet Pinta-asennettavat valaisimet Lattiavalaisimet Neliönmuotoiset ripustettavat valaisimet Neliönmuotoiset pinta-asennettavat ja seinävalaisimet

4 SL7 LED TUOTE PERHE Modernit toimistot ja maisemakonttorit muuttuvat jatkuvasti. Kaikki muuttuu liikkuvammiksi, joustavimmiksi ja tehokkaimmiksi. Myös teknologia seuraa tätä trendiä. Kaikki muuttuu ergonomisemmaksi ja tuottavimmaksi. Valaistusjärjestelmille asetettavat vaatimukset seuraavat myös tätä suuntausta. Valaisimilta odotetaan uudistunutta designia ja ulkonäköä jatkuvasti. SL7LED tuoteperheen kehittämisessä SPITTLER kiinnitti erityistä huomiota tyylikkääseen ulkonäköön ja poikkeukselliseen valaistuksen laatuun samanaikaisesti. Matalimmillaann valaisimen korkeus on vain mm. Tuoteperheen valaisimet ovat ohuimpia markkinoilla. Innovatiivinen sivustavalaiseva LED-tekniikka ja modernit optiset elementit yhdistettynä laajaan valopoistoaukkoon takavaat korkeatasoisen miellyttävän ulkonäön ja standardit täyttävän valaistuksen. Tästä onnistuneesta integraatiosta johtuen, kaikki SL7 LED tuoteperheen valaisimet ovat häikäsemmättömiä ja täyttävät näyttöpäätetyöskentelylle asetetut standardit EN

5 Ominaisuudet Innovatiivinen desing ja super ohut vain mm Hyvä energiatehokkuus, energian säästö jopa 50%, pitkä käyttöikä ja pienet huoltokustannukset valaisimien käyttöiän loppuun. SL7 LED on saatavana useita versioita. Klassiset ripustettava, pinta-asennettava valaisin, lattiavalaisin tai neliönmuotoinen valaisin kahdessa eri koossa ripustettavana, katto- tai seinäasennettavana. Lisäksi voit valita valaistustavan suora tai suora/epäsuora, kaksi valon väriä ja liitäntälaite vaihtoehtoa. Tämä tarjoaa arkkitehdeille ja suunnittelijoille joustavuutta ja suunnittelun vapautta. Täyttää standardin EN näyttöpäätetyöskentelylle asetetavat vaatimukste Korkea hyötysuhde jopa 91 lm/w Tasaisesti valaiseva leveä valonjako korostaa viihtyvyyttä Corona versiossa efektimäinen epäsuora valo Helppo asentaa ja minimaaliset huoltokustannukset 5

6 SUUNNITTELU ESIM. KAHDEN HENGEN TOIMISTOTILA (21,5 m 2 ) PINTA-ASENNETTAVA SL7AB LED ALASVALOT DM225 LED MATRIX 2 x Sl7ab led SUORA Led 46 W 3 x dm225 led matrix SUORA Led 2 x 19 W Verkkoon kytketty korma = 8,95 W/m 2 = Työalueen valaistusvoimakkuus (E h ) = 553 lx ) = 0,64 Ympäröivän alueen valaistusvoimakkuus (E h ) = 542 lx ) = 0,56 Valaistusvoimakkuus seinillä (E W ) = 216 lx ) = 0,52 1,57 W/m 2 /100 lx RIPUSTETTAVA VALAISIN Sl7Pl led ALASVALOT dm225 led matrix 2 x Sl7Pl led SUORA/EPÄSUORA Led 67 W 3 x dm225 led matrix SUORA Led 2 x 19 W Verkkoon kytketty korma = 11,0 W/m 2 = Työalueen valaistusvoimakkuus (E h ) = 503 lx ) = 0,76 Ympäröivän alueen valaistusvoimakkuus (E h ) = 573 lx ) = 0,63 Valaistusvoimakkuus seinillä (E W ) = 291 lx ) = 0,54 1,92 W/m 2 /100 lx 6

7 SUUNNITTELU ESIM. KAHDEN HENGEN TOIMISTOTILA (21,5 m 2 ) LATTIAVALAISIN Sl7Sl led ALASVALOT dm225 led matrix 2 x Sl7Sl led SUORA/EPÄSUORA Led 67 W 3 x dm225 led matrix SUORA Led 2 x 19 W Verkkoon kytketty korma = 12,12 W/m 2 = Työalueen valaistusvoimakkuus (E h ) = 598 lx ) = 0,51 Ympäröivän alueen valaistusvoimakkuus (E h ) = 562 lx ) = 0,57 Valaistusvoimakkuus seinillä (E W ) = 233 lx ) = 0,55 1,97 W/m 2 /100 lx TAKAISINM AKSUAIKA Kun vaihdat perinteiset valaisimet innovatiivisiin SL7 LED valaisimiin, investointisi takaisinmaksuaika on noin 2 vuotta. Kustannus w T5 LED Vuodet 7

8 SL7PL LED Mikroprismalla varustettu ripustettava valaisin - suora/epäsuora RIPUSTETTAVAT VALAISIMET KLASSE I IP 20 IK C DALI DB 703 Superohut muotoilu, korkeus vain mm Korkea hyötysuhde 84 lm/w Runko pulverimaalattua alumiiniprofiilia Sivustavalaiseva LED-tekniikka takaa tasaisen valaistuksen koko mikropriman alueelle Täyttää standardin EN (näyttöpäätetyöskentelylle) 1,5 m Y-teräsvaijeriripustimet, valaisimen ja ulkoisen liitäntälaitekotelon välillä on 1,5 m läpinäkyväliitosjohto, 3x0,75 mm² Värintoistoindeksi Ra >80 LED-keskimääräinen elinikä 50,000 h/70% Valittavana kaksi LED valon värilämpötilaa (3000 K tai 4000 K) Valaisinta on saatavissa neljässä eri värissä (musta, valkoinen, harmaa ja grafiitinharmaa), muissa sävyissä erikoistilauksesta TILAUSTIEDOT 9005 Vakiovirtalähde DALI Nimellinen valovirta Todellinen valovirta Paino LED 67 W, 3000 K lm 5590 lm 6,0 kg LED 67 W, 4000 K lm 6080 lm 6,0 kg Jos haluat valaisimen valkoisena (ral 9016 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 1. Harmaana (ral 9006 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 3. Grafiitin harmaana (db 703 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 6. MITAT Pituus x leveys x korkeus 1247 x 247 x mm 37 VALONJAKOTIEDOT h [m] E [lx] [m] 0, ,35 1, , LED 67 W, 4000 K suora / epäsuora 42 / 58% UGR 12,7 / 12, , ,04 2, ,39 2,5 9 6, x 53,4 200 cd/klm Luminanssi g = cd/m 2 Valontuotto 84 lm/w 8

9 SL7PL LED Mikroprismalla varustettu ripustettava valaisin - suora RIPUSTETTAVAT VALAISIMET KLASSE I IP 20 IK C DALI DB 703 Superohut muotoilu, korkeus vain mm Korkea hyötysuhde 80 lm/w Runko pulverimaalattua alumiiniprofiilia Sivustavalaiseva LED-tekniikka takaa tasaisen valaistuksen koko mikropriman alueelle Täyttää standardin EN (näyttöpäätetyöskentelylle) 1,5 m Y-teräsvaijeriripustimet, valaisimen ja ulkoisen liitäntälaitekotelon välillä on 1,5 m läpinäkyväliitosjohto, 3x0,75 mm² Värintoistoindeksi Ra >80 LED-keskimääräinen elinikä 50,000 h/70% Valittavana kaksi LED valon värilämpötilaa (3000 K tai 4000 K) Valaisinta on saatavissa neljässä eri värissä (musta, valkoinen, harmaa ja grafiitinharmaa), muissa sävyissä erikoistilauksesta Valaisin on suojattu hyönteisiä ja pölyä vastaan TILAUSTIEDOT 9005 Vakiovirtalähde DALI Nimellinen valovirta Todellinen valovirta Paino LED 46 W, 3000 K lm 3850 lm 6,0 kg LED 46 W, 4000 K lm 4070 lm 6,0 kg Jos haluat valaisimen valkoisena (ral 9016 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 1. Harmaana (ral 9006 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 3. Grafiitin harmaana (db 703 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 6. MITAT Pituus x leveys x korkeus 1247 x 247 x mm 37 VALONJAKOTIEDOT h [m] E [lx] [m] 0, ,90 1, ,81 1, ,71 2, , LED 46 W, 4000K UGR 16,5 / 16,5 Luminanssi g = cd/m 2 Valontuotto 80 lm/w , ,52 2 x 42, cd/klm 9

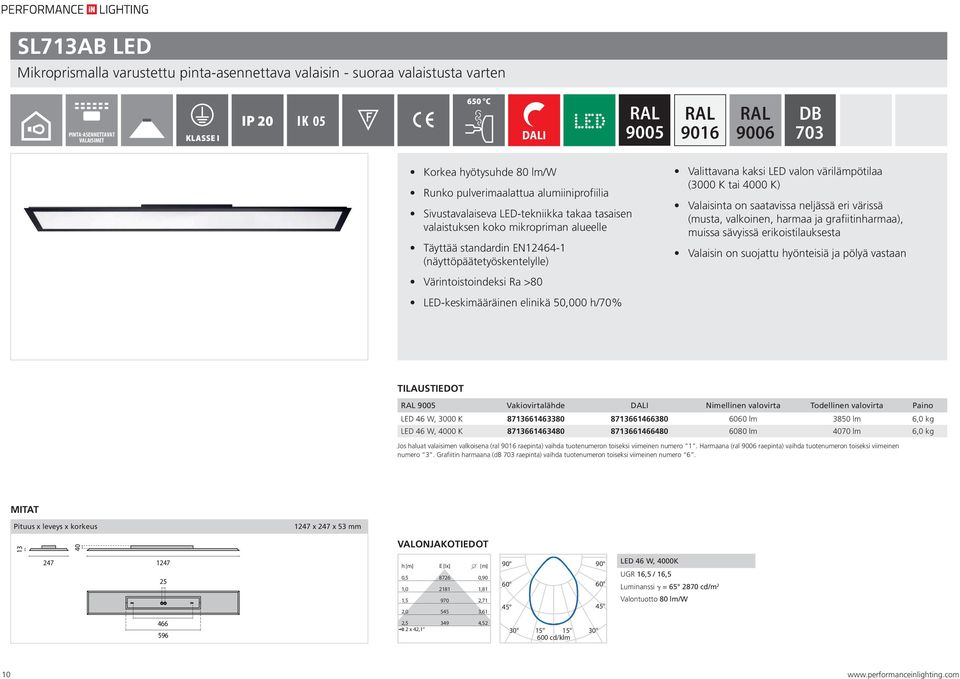

10 SL7AB LED Mikroprismalla varustettu pinta-asennettava valaisin - suoraa valaistusta varten PINTA-ASENNETTAVAT VALAISIMET KLASSE I IP 20 IK C DALI DB 703 Korkea hyötysuhde 80 lm/w Runko pulverimaalattua alumiiniprofiilia Sivustavalaiseva LED-tekniikka takaa tasaisen valaistuksen koko mikropriman alueelle Täyttää standardin EN (näyttöpäätetyöskentelylle) Värintoistoindeksi Ra >80 LED-keskimääräinen elinikä 50,000 h/70% Valittavana kaksi LED valon värilämpötilaa (3000 K tai 4000 K) Valaisinta on saatavissa neljässä eri värissä (musta, valkoinen, harmaa ja grafiitinharmaa), muissa sävyissä erikoistilauksesta Valaisin on suojattu hyönteisiä ja pölyä vastaan TILAUSTIEDOT 9005 Vakiovirtalähde DALI Nimellinen valovirta Todellinen valovirta Paino LED 46 W, 3000 K lm 3850 lm 6,0 kg LED 46 W, 4000 K lm 4070 lm 6,0 kg Jos haluat valaisimen valkoisena (ral 9016 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 1. Harmaana (ral 9006 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 3. Grafiitin harmaana (db 703 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 6. MITAT Pituus x leveys x korkeus 1247 x 247 x 53 mm 40 VALONJAKOTIEDOT h [m] E [lx] [m] 0, ,90 1, ,81 1, ,71 2, , LED 46 W, 4000K UGR 16,5 / 16,5 Luminanssi g = cd/m 2 Valontuotto 80 lm/w , ,52 2 x 42, cd/klm 10

11 SL7SL LED Mikroprismalla varustettu lattiavalaisin - suora/epäsuora LATTIAVALAISIMET KLASSE I IP 20 IK C DALI IR CONSTANT LIGHT / PRESENCE CONTROL DB 703 Superohut valaisinosan muotoilu, korkeus vain mm Valaisinosa ja jalka tehty alumiiniprofiilista, jalusta teräslevyä, pulverimaalattu Sivustavalaiseva LED-tekniikka takaa tasaisen valaistuksen koko mikropriman alueelle Täyttää standardin EN (näyttöpäätetyöskentelylle) Värintoistoindeksi Ra >80 LED-keskimääräinen elinikä 50,000 h/70% Valittavana kaksi LED valon värilämpötilaa (3000 K tai 4000 K) Valaisinta on saatavissa neljässä eri värissä (musta, valkoinen, harmaa ja grafiitinharmaa), muissa sävyissä erikoistilauksesta Saatavissa PIR liike-/vakiovalo-anturilla TILAUSTIEDOT 9005 Valon väri LED 76 W Nimellinen valovirta Todellinen valovirta Paino Vakiovirtalähde 3000 K lm 5490 lm 18,0 kg Vakiovirtalähde 4000 K lm 5800 lm 18,0 kg Ohjattava painike himmennys 3000 K lm 5490 lm 18,0 kg Ohjattava painike himmennys Osram DALIeco multisensori/ohjain integroitu valaisimeen Osram DALIeco multisensori/ohjain integroitu valaisimeen 4000 K lm 5800 lm 18,0 kg 3000 K lm 5490 lm 18,0 kg 4000 K lm 5800 lm 18,0 kg Jos haluat valaisimen valkoisena ( 9016 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 1. Harmaana ( 9006 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 3. Grafiitin harmaana (DB 703 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 6. MITAT Pituus x leveys x korkeus 726 x 449 x 1900 mm VALONJAKOTIEDOT 1900 h [m] E [lx] [m] 0, ,19 1, , LED 76 W, 4000 K suora / epäsuora 40 / 60% UGR 11,0 / 11,0 Luminanssi g = cd/m , ,56 2, , cd/klm Valontuotto 68 lm/w 2, ,94 2 x 49,9 11

12 SL7FLPL LED - ModulE 390 Neliönmuotoinen mikroprismalla varustettu ripustettava valaisin - suoraa valaistusta varten RIPUSTETTAVAT VALAISIMET KLASSE I IP 20 IK C DALI DB 703 Superohut muotoilu, korkeus vain mm Korkea hyötysuhde 91 lm/w Runko pulverimaalattua alumiiniprofiilia Sivustavalaiseva LED-tekniikka takaa tasaisen valaistuksen koko mikropriman alueelle Täyttää standardin EN (näyttöpäätetyöskentelylle) 1,5 m Y-teräsvaijeriripustimet, valaisimen ja ulkoisen liitäntälaitekotelon välillä on 1,5 m läpinäkyväliitosjohto, 3x0,75 mm² Värintoistoindeksi Ra >80 LED-keskimääräinen elinikä 50,000 h/70% Valittavana kaksi LED valon värilämpötilaa (3000 K tai 4000 K) Valaisinta on saatavissa neljässä eri värissä (musta, valkoinen, harmaa ja grafiitinharmaa), muissa sävyissä erikoistilauksesta Valaisin on suojattu hyönteisiä ja pölyä vastaan TILAUSTIEDOT 9005 Vakiovirtalähde DALI Nimellinen valovirta Todellinen valovirta Paino LED 19 W, 3000 K lm 1850 lm 5,0 kg LED 19 W, 4000 K lm 2000 lm 5,0 kg Jos haluat valaisimen valkoisena (ral 9016 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 1. Harmaana (ral 9006 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 3. Grafiitin harmaana (db 703 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 6. MITAT Pituus x leveys x korkeus 390 x 390 x mm VALONJAKOTIEDOT ø 50, h [m] E [lx] [m] 0, ,02 1, ,03 1, ,05 2, , , , x 45,5 500 cd/klm LED 19 W, 4000 K UGR 16,4 / 16,5 Luminanssi g = cd/m 2 Valontuotto 91 lm/w 12

13 SL7FLPL LED - ModulE 615 Neliönmuotoinen mikroprismalla varustettu ripustettava valaisin - suoraa valaistusta varten RIPUSTETTAVAT VALAISIMET KLASSE I IP 20 IK C DALI DB 703 Superohut muotoilu, korkeus vain mm Korkea hyötysuhde 90 lm/w Runko pulverimaalattua alumiiniprofiilia Sivustavalaiseva LED-tekniikka takaa tasaisen valaistuksen koko mikropriman alueelle Täyttää standardin EN (näyttöpäätetyöskentelylle) 1,5 m Y-teräsvaijeriripustimet, valaisimen ja ulkoisen liitäntälaitekotelon välillä on 1,5 m läpinäkyväliitosjohto, 3x0,75 mm² Värintoistoindeksi Ra >80 LED-keskimääräinen elinikä 50,000 h/70% Valittavana kaksi LED valon värilämpötilaa (3000 K tai 4000 K) Valaisinta on saatavissa neljässä eri värissä (musta, valkoinen, harmaa ja grafiitinharmaa), muissa sävyissä erikoistilauksesta Valaisin on suojattu hyönteisiä ja pölyä vastaan TILAUSTIEDOT 9005 Vakiovirtalähde DALI Nimellinen valovirta Todellinen valovirta Paino LED 43 W, 3000 K lm 3950 lm 9,5 kg LED 43 W, 4000 K lm 4220 lm 9,5 kg Jos haluat valaisimen valkoisena (ral 9016 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 1. Harmaana (ral 9006 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 3. Grafiitin harmaana (db 703 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 6. MITAT Pituus x leveys x korkeus 615 x 615 x mm VALONJAKOTIEDOT ø 50, h [m] E [lx] [m] 0, ,05 1, ,10 1, ,15 2, , , , x 46,4 500 cd/klm LED 43 W, 4000 K UGR 15,7 / 15,8 Luminanssi g = cd/m 2 Valontuotto 90 lm/w

14 SL7FLAB LED - ModulE 390 Neliönmuotoinen mikroprismalla varustettu pinta-asennettava valaisin - suora/epäsuora valoefekti PINTA-ASENNETTAVAT VALAISIMET SEINÄVALAISIMET <10% KLASSE I IP 20 IK C DALI DB 703 Korkea hyötysuhde 91 lm/w Runko pulverimaalattua alumiiniprofiilia Sivustavalaiseva LED-tekniikka takaa tasaisen valaistuksen koko mikropriman alueelle Täyttää standardin EN (näyttöpäätetyöskentelylle) Värintoistoindeksi Ra >80 LED-keskimääräinen elinikä 50,000 h/70% Valittavana kaksi LED valon värilämpötilaa (3000 K tai 4000 K) Valaisinta on saatavissa neljässä eri värissä (musta, valkoinen, harmaa ja grafiitinharmaa), muissa sävyissä erikoistilauksesta Valaisin on suojattu hyönteisiä ja pölyä vastaan TILAUSTIEDOT 9005 Vakiovirtalähde DALI Nimellinen valovirta Todellinen valovirta Paino LED 19 W, 3000 K lm 1950 lm 5,0 kg LED 19 W, 4000 K lm 2080 lm 5,0 kg Jos haluat valaisimen valkoisena (ral 9016 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 1. Harmaana (ral 9006 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 3. Grafiitin harmaana (db 703 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 6. MITAT Pituus x leveys x korkeus 390 x 390 x 53 mm 155 VALONJAKOTIEDOT h [m] E [lx] [m] LED 19 W, 4000 K 155 0, ,02 suora / epäsuora 96 / 4% 1, ,04 UGR 16,2 / 16,2 ø 50, , ,06 2, ,08 2, , x 45,6 500 cd/klm Luminanssi g = cd/m 2 Valontuotto 91 lm/w 14

15 SL7FLAB LED - ModulE 615 Neliönmuotoinen mikroprismalla varustettu pinta-asennettava valaisin - suora/epäsuora valoefekti PINTA-ASENNETTAVAT VALAISIMET SEINÄVALAISIMET <10% KLASSE I IP 20 IK C DALI DB 703 Korkea hyötysuhde 90 lm/w Runko pulverimaalattua alumiiniprofiilia Sivustavalaiseva LED-tekniikka takaa tasaisen valaistuksen koko mikropriman alueelle Täyttää standardin EN (näyttöpäätetyöskentelylle) Värintoistoindeksi Ra >80 LED-keskimääräinen elinikä 50,000 h/70% Valittavana kaksi LED valon värilämpötilaa (3000 K tai 4000 K) Valaisinta on saatavissa neljässä eri värissä (musta, valkoinen, harmaa ja grafiitinharmaa), muissa sävyissä erikoistilauksesta Valaisin on suojattu hyönteisiä ja pölyä vastaan TILAUSTIEDOT 9005 Vakiovirtalähde DALI Nimellinen valovirta Todellinen valovirta Paino LED 43 W, 3000 K lm 4050 lm 9,5 kg LED 43 W, 4000 K lm 4370 lm 9,5 kg Jos haluat valaisimen valkoisena (ral 9016 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 1. Harmaana (ral 9006 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 3. Grafiitin harmaana (db 703 raepinta) vaihda tuotenumeron toiseksi viimeinen numero 6. MITAT Pituus x leveys x korkeus 615 x 615 x 53 mm 200 VALONJAKOTIEDOT 200 h [m] E [lx] [m] 0, ,06 LED 43 W, 4000 K suora / epäsuora 97 / 3% 1, , UGR 15,6 / 15,5 ø 50, , ,19 2, ,25 2, , x 46,8 500 cd/klm Luminanssi g = cd/m 2 Valontuotto 90 lm/w 15

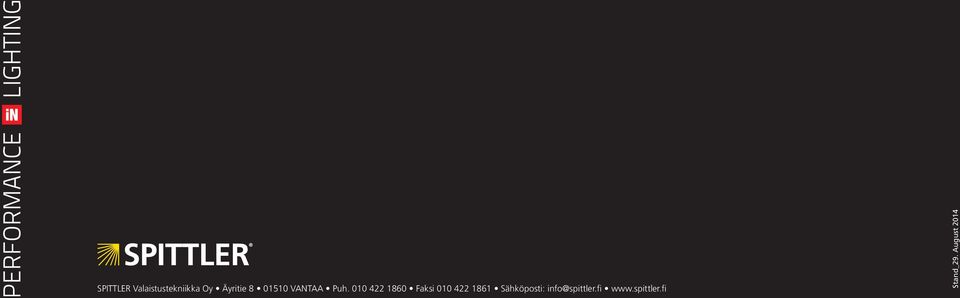

16 SPITTLER Valaistustekniikka Oy Äyritie VANTAA Puh Faksi Sähköposti: info@spittler.fi Stand_29. August 2014
