JA KAUSIVALAISTUS, YLEISSUUNNITELMA

Transkriptio

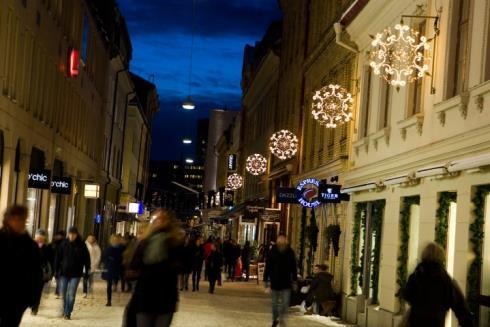

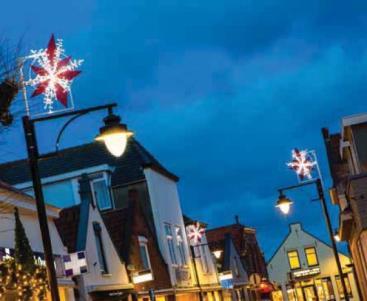

1 MASALA, joulu- MASALAN ja kausivalaistus, JOULU- YLEISSUUNNITELMA JA KAUSIVALAISTUS, YLEISSUUNNITELMA Y-tunnus tmi valaistussuunnittelija Liite PatuL 10 / Ideakuvia maailmalta

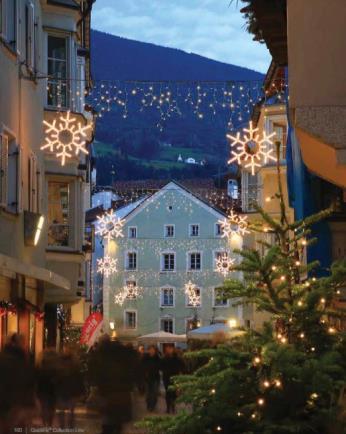

2 JOULU- JA KAUSIVALAISTUKSEN TAVOITTEET (katso erillinen kartta) Jouluvalaistus pylväissä (tummansininen viiva kartalla) - Katuosuuksilla: Masalantie (välillä Sundsbergintien kiertoliittymä - Pyssysepänkaari), Tinankuja, Tinantie, Tinanpolku sekä aseman seutu ja asemanpuisto. - Pylvääseen joulun ajaksi asennettava valokuvio, teemana tähdet. Kausivalaistus / kiinteistöt (punaiset ympyrät kartalla) - Mahdolliset kohteet: monitoimitalo-kirjasto, molemmat koulurakennukset, kirkko ja valkoinen vanha kaupparakennus. - Toteutuskeinot: julkisivuvalaistus, kuvaprojisointi, valoviivan käyttö ja värivaloleikki. Kausivalaistus / silta ja alikulkukäytävät (vaaleansiniset ympyrät kartalla) - Mahdolliset kohteet: Sundsbergintien rautatiesilta, aseman kaksi alikulkutunnelia, Kehä 3:n alikulku Masalanreitillä sekä Bjönsinpolun alikulku. - Toteutustavat: punaiset valopisteet ja valopesu sekä erikoisvalaisin. Puiden kohdevalaistus (keltaoranssit ympyrät kartalla) - Masalassa on muutamia näyttäviä isoja puita, jotka kohdevalaistaan maahan asennetuilla valonheittimillä. Asemapuiston tammen valaistus (vihreä ympyrä kartalla) - Tammessa ohjelmoitava värivalaistus ja jouluna esimerkiksi valopalloja. Masalan pimeän ajan kohokohtana nousee valkoinen vanha kaupparakennus ja aseman ympäristö, mm. ison tammen kausittainen värivalaistus. Kiertoliittymiin ja uusille aukioille (violetit ympyrät kartalla) sovelletaan näitä valaistusteemoja.

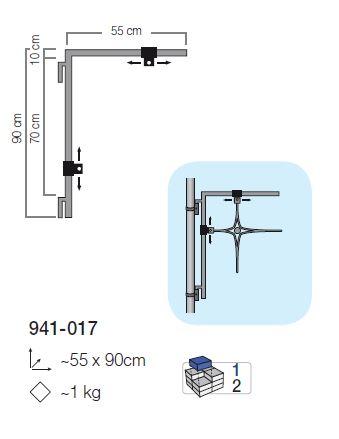

3 TAUSTAA, Katuvalaistus, laitteet Jouluvaloaiheen kiinnitys pylvääseen (standardiratkaisu): Masalantiellä ja keskustassa Fosto-erikoispylväs (10m), jossa valaistava dekoratiivinen elementti. Valon väri 5000K ja valaisimena AEC Master 3. Tonttikaduilla sama valaisin normaalissa kartiopylväässä (8m) ja värilämpötila 4000K. Aukiot ja merkittävät kevyen liikenteen yhteydet ja aseman puistoakseli: Valaisinmalli Philips City Soul gen2 LED (6m pylväs), 4000K Kevyen liikenteen väylät ja puistot: pylväs 4-6m, valo 4000K, valaisinmallina tasolasillinen GE Okapi tai vastaava

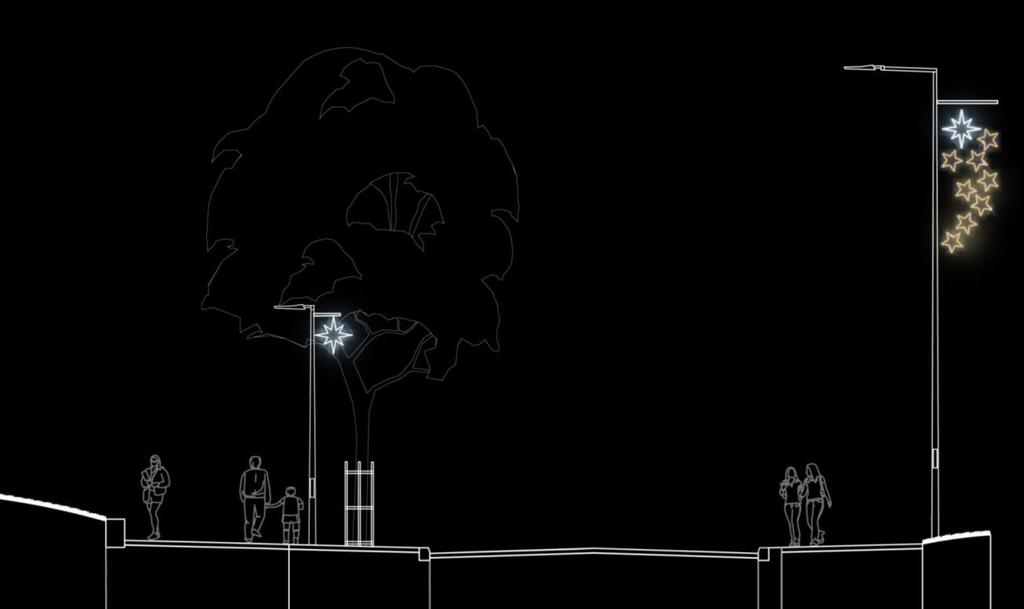

4 TAUSTAA, Jouluvaloaiheen mitoitus Jouluvaloaiheen paikka ja koko: 10m pylväässä 3m korkea ja 1,3m leveä, 8m pylväässä 2m korkea, 1m leveä ja 6m pylväässä max 1x1m.

5 JOULUVALOT VALAISINPYLVÄISSÄ Jouluvalaistus pylväissä - Asennetaan joulun ajaksi Masalantielle välille Sundbergintie-Pyssysepänkaari sekä ydinkeskustan poikkikaduille ja aseman seudulle.

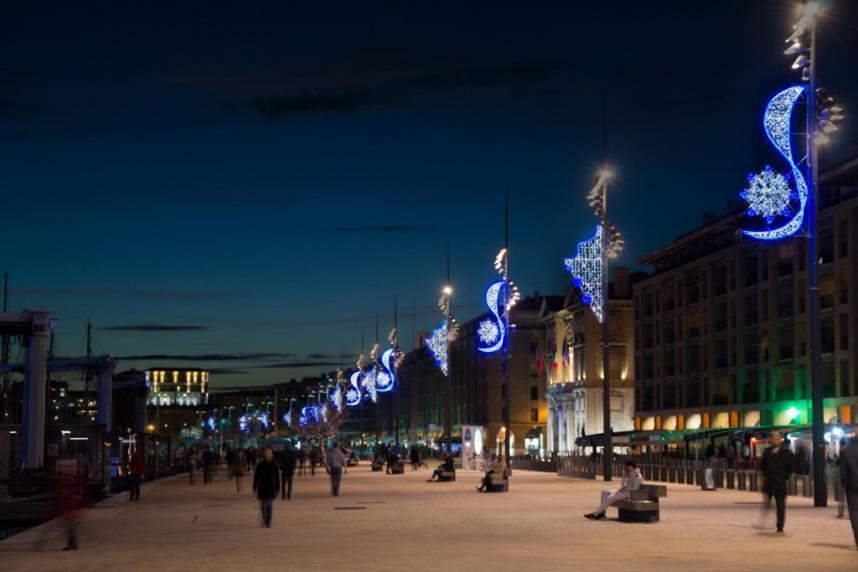

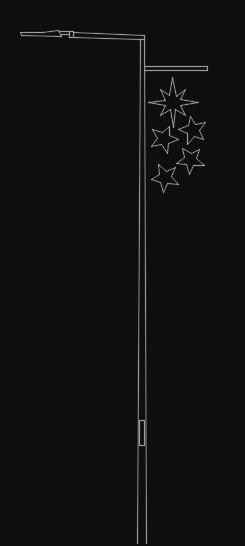

6 JOULUVALOT VALAISINPYLVÄISSÄ Pylvääseen asennettavia valokuviota on 3 eri kokoa: pieni 6m pylvääseen (kuvassa vas.), keskikokoinen 8 metrin pylvääseen (seur. sivu) ja iso 10 metrin pylväisiin (kuvassa oik.).

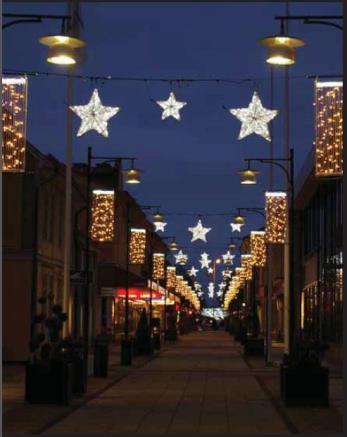

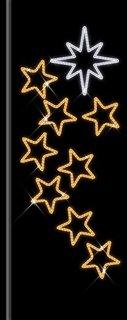

7 JOULUVALOT VALAISINPYLVÄISSÄ TÄHDET - Pylväsmotiivi on ilmava sekoitus erilaisia tähtiä: 8-10m pylväässä 2D kuvioita, pienissä 6m pylväissä voi olla esim. orgaaninen 3D-tähti - Väreinä yhdistelmä kylmä ja lämmin valkoinen - Todennäköisesti mittatilausrakenne Kustannusarvio: 10m pylvääseen jouluvaloaihe 1300e, 8m pylvääseen noin 850e ja 6m pylvääseen noin 300e (arviot tarkentuvat teknisessä suunnittelussa). 8m pylvään valokuvio

8 KAUSIVALAISTUSKOHTEET / KIINTEISTÖT tuovat Masalaan valoisuuden tunnetta. Kausivalaistuksen laitteet ovat kiinteästi asennettuja ja ne sytytetään elokuun lopussa ja sammutetaan keväällä. Kohteissa käytetään kohdevalaistusta (valkoista tai värillistä), valomuotoja ja valon projisointia pintoihin.

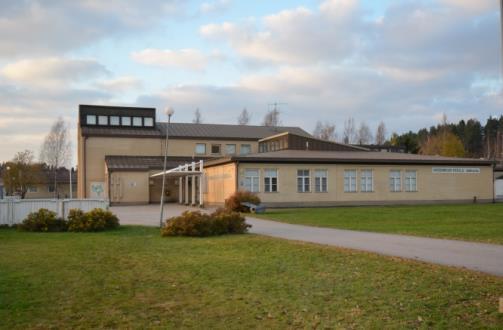

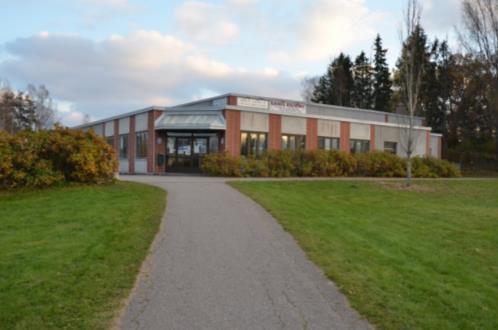

9 Ylärivi: Nissnikun ylä- ja alakoulu, kirkko, alarivillä: monitoimitalo/kirjasto, valkoinen vanha kaupparakennus Kohteissa käytetään kohdevalaistusta (valkoista tai värillistä) ja/tai kuvien/kuvioiden projisointia.

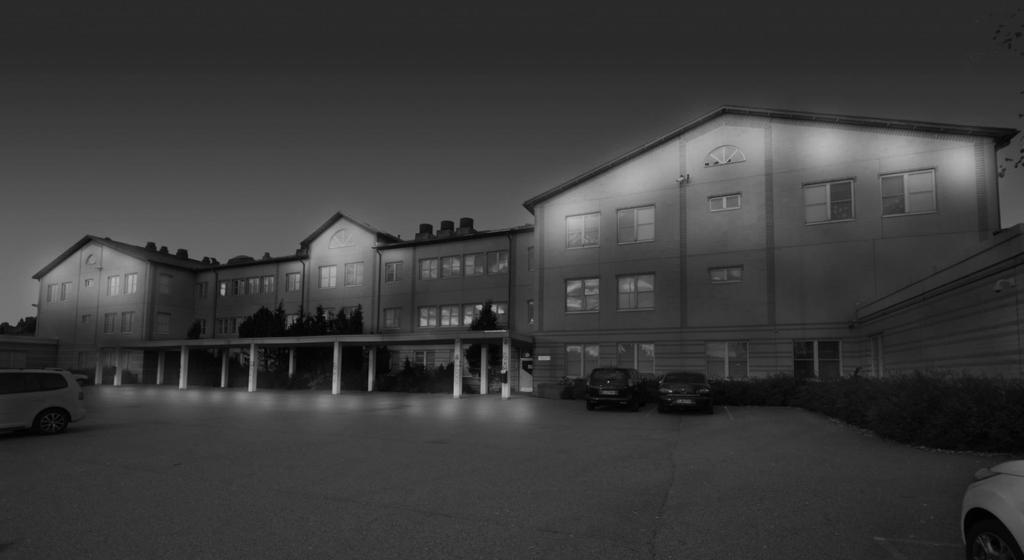

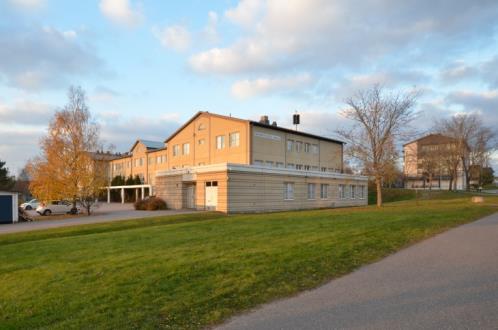

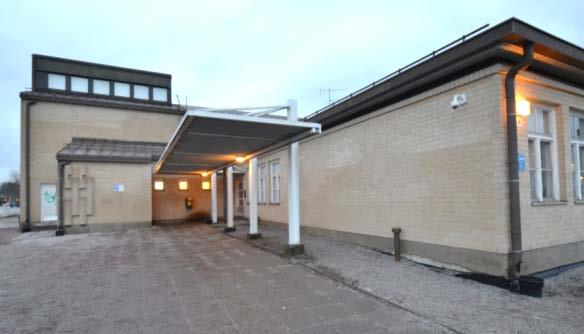

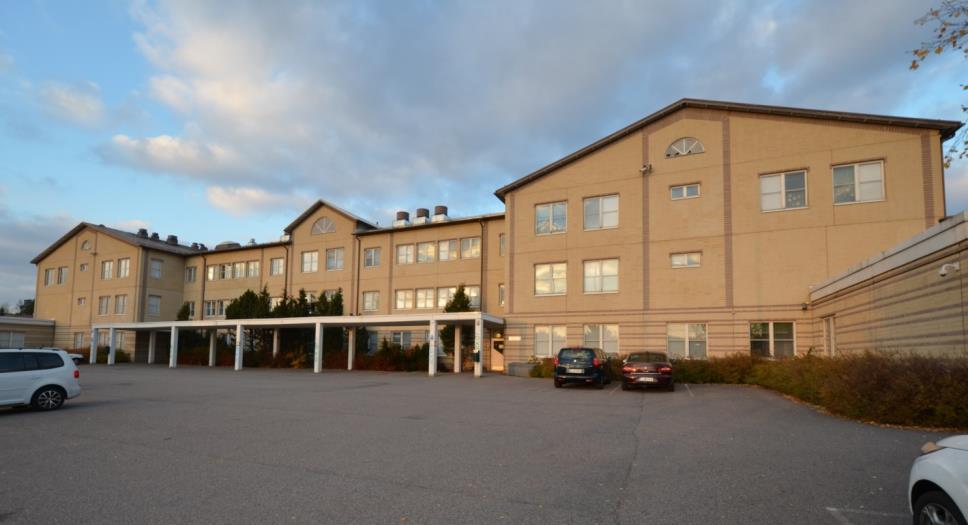

10 Nissnikun yläkoulun julkisivuvalaistus. Pylväsvalaisimeksi koulujen ja monitoimitalon pihoille sopisi esimerkiksi Fagerhult Lunova-valaisin. Yleissuunnitelmassa tulostetaan päiväkuva, pimeän ajan kuva sekä visualisointi tulevasta valaistuksesta. Lisäksi tuotetaan toteutustavasta periaatekuva (mitä valaisimia ja missä, asennus periaatteena) sekä kustannusarvio sekä valaisimien, että asennuksen osalta.

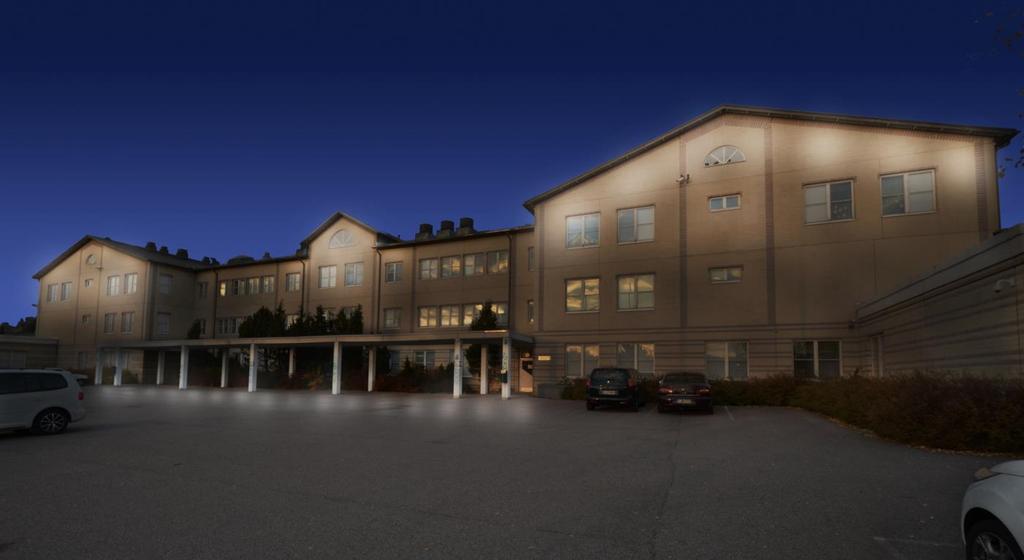

11 Nissnikun yläkoulun julkisivuvalaistus Lämminsävyinen ja pehmeärajainen julkisivuvalaistus toteutetaan katoksen ja matalien kattojen päältä sivusuuntauksena seinää pitkin, jotta valo ei turhaan häikäise sisällä oleskelevia.

12 Nissnikun yläkoulun julkisivuvalaistus Julkisivuvalaisimen optiikka: kapea spotti ja ovaalilinssi, vaatii koevalaistuksen. Kustannukset: valaisimia vähintään 12 kpl (á 550e), asennus 5000e, yht. noin euroa. Lisävalaistusta pihalle toteutetaan katoksen valojen uusimisella. Valaisimet asennetaan joko katoksen alapintaan tai pilareihin. Kustannukset: valaisimia noin 12 kpl (á 350e), asennus 3000e, yht. noin euroa. Lisäksi koulujen pihavalaisimet suositellaan uudistamaan ledipylväsvaloiksi.

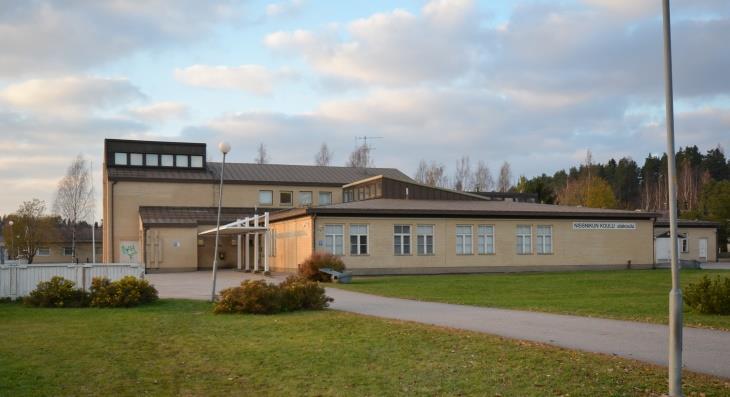

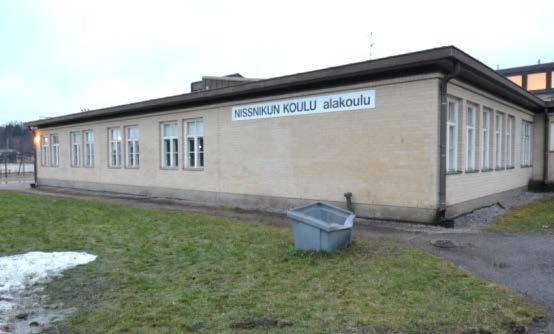

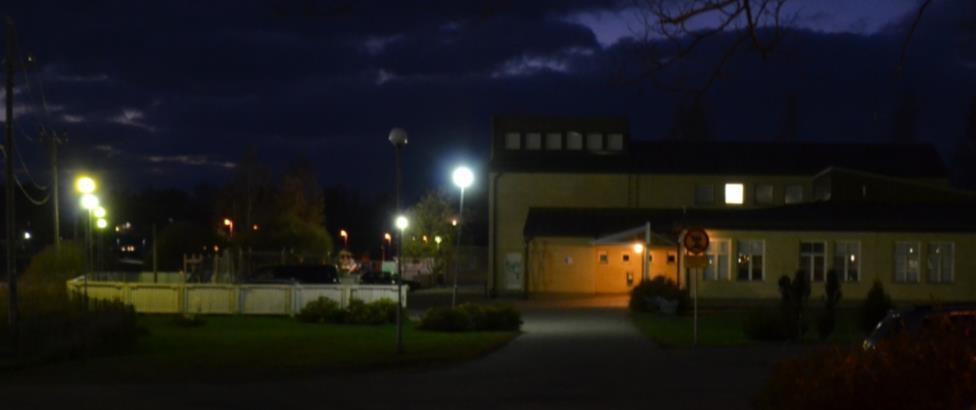

13 Nissnikun alakoulun valoteos Koulurakennukseen ei ehdoteta julkisivuvalaistusta vaan toiminnallista valoteosta ja pylväsvalaisimien uusimista. Pylväsvalaisimeksi koulujen ja monitoimitalon pihoille sopisi esimerkiksi Fagerhult Lunova-valaisin.

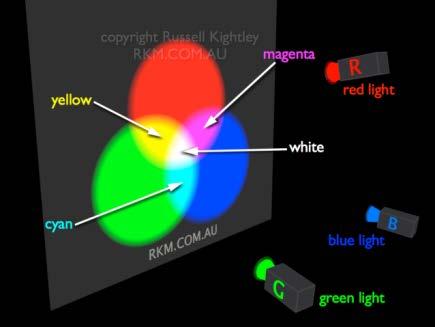

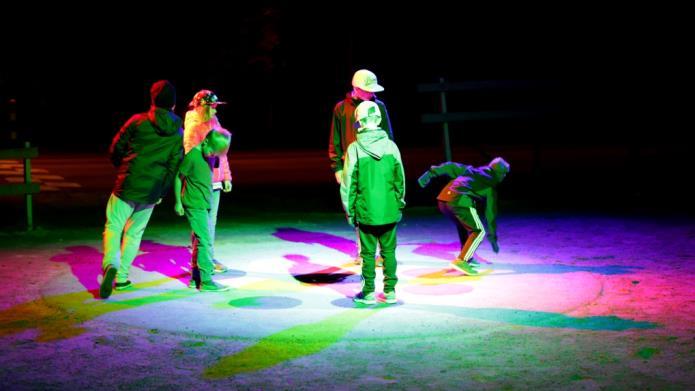

14 Nissnikun alakoulun valoteos Valoteos toteutetaan hyödyntäen additiivista värisekoitusta. Valoteos on tarkkaan rajattu valkoinen valo seinällä tai pihamaalla. Valkoinen valo tuotetaan punaisella, sinisellä ja vihreällä valokiilalla. Kun lapsi astuu valojen ja valaistavan pinnan väliin, syntyy värilliset varjot. Esimerkkikuvat Jyväskylän Eevastiinanpuistosta, jossa painonapilla päälle laitettava värivaloleikki Tervapata toteutettu syksyllä 2016 (kuvat Touho Häkkinen). Valoteoksen myötä lapset oppivat additiivisen värisekoituksen teorian käytännön kautta.

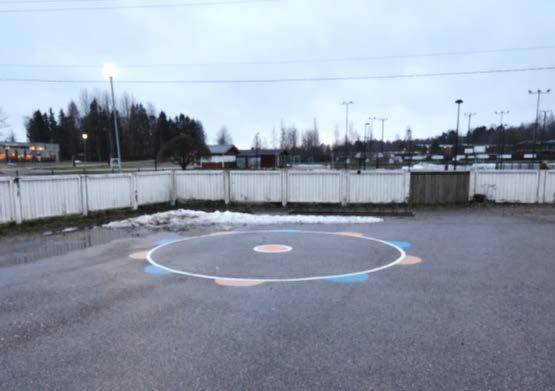

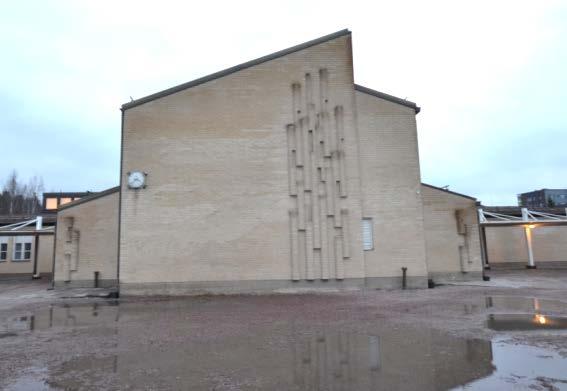

15 Nissnikun alakoulun valoteos mahdolliset sijoituspaikat, joista valitaan yksi Mahdolliset sijoituspaikat (3kpl) oheisissa kuvissa. Valaisimet sijoitetaan erilliseen ilkivaltasuojakoteloon maahan. Kotelo voi samalla toimia penkkinä. Pihalla on myös tervapataleikki maalattuna maahan ja se toimisi hyvänä alueena valoteokselle. Valaisimena tarkkarajainen profiiliheitin. Kustannukset: - 3kpl valaisin á 1500e - Asennuskotelo maassa tai uudet pylväät 2100e - yht. 6600e + asennus arvio 4000e = e

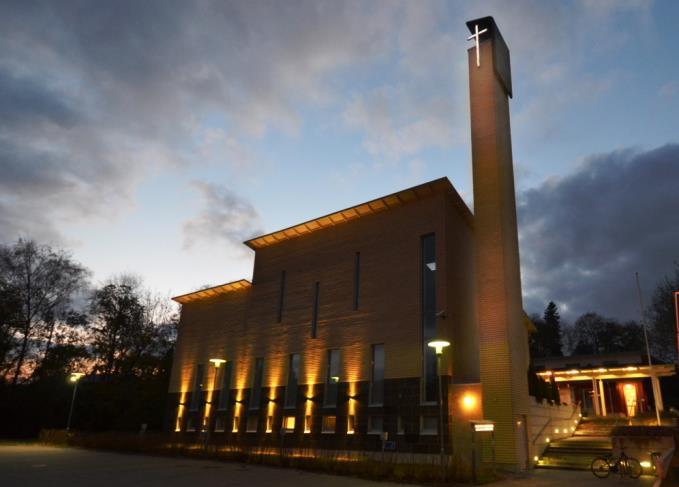

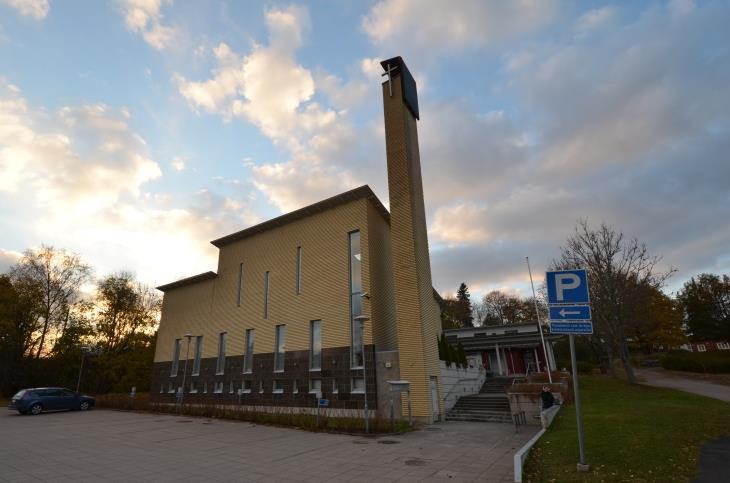

16 Masalan kirkko kuvaprosointi ja tornin julkisivuvalaistus Projisointipinta kirkon seinässä, leveys noin 10m. Projektorin sijoitus parkkialueen laidalle (25m max etäisyys). Projektori asennettuna e. Kirkon julkisivu on valaistu ylös-alas valaisevin seinävalaisimin, joiden lisäksi torni valaistaan kolmelta sivulta seinään kiinnitettävin valaisimin ja parkkialueen pylväästä kohdevalolla. Kustannukset: 4kpl ledivalaisin á 500e + asennus, yht. 4000e Esimerkki: Kirkon julkisivuun toteutetaan ulkoa päin projisoimalla adventtikalenteri. Kuvat tuottaa seurakunnan kerhotoiminta. Kuvien tulee olla helposti hahmotettavia ja selkeitä. Yhteisöllinen joulukalenteri saa asukkaat liikkeelle kuvia ihailemaan.

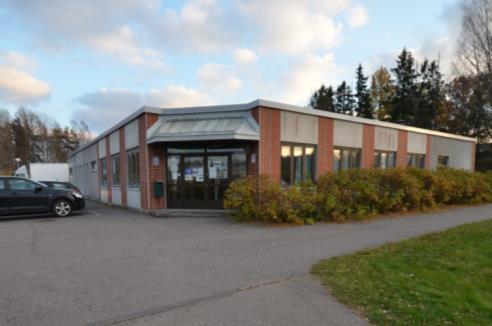

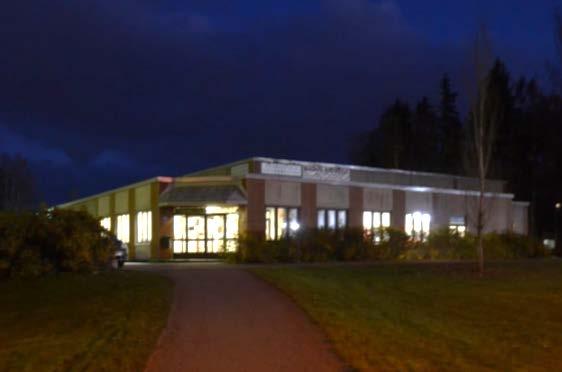

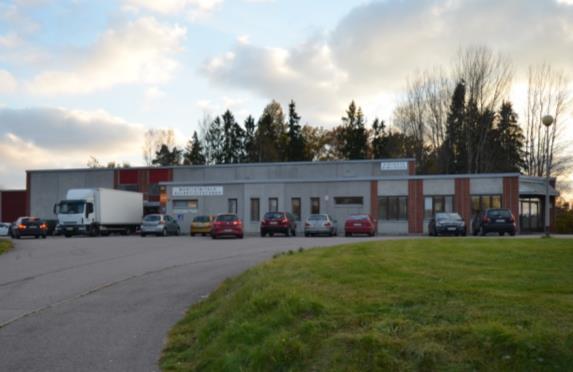

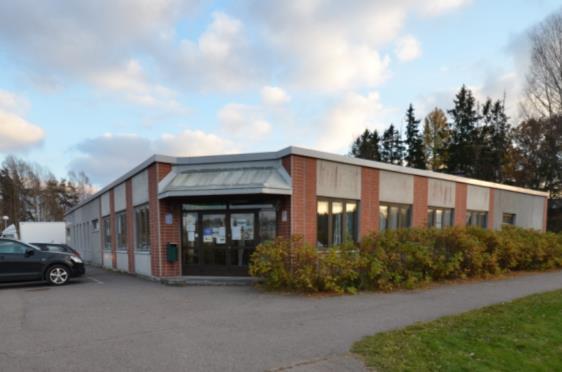

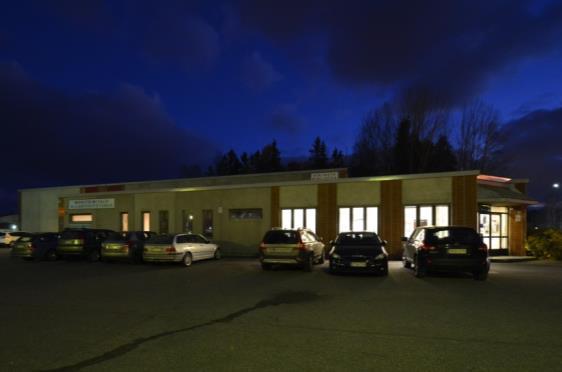

17 Monitoimitalo/kirjaston julkisivuvalaistus Monitoimitalon julkisivun ja piha-alueen valaistuksen tehostamisella helpotetaan alueella liikkumista ja paikan hahmottamista. Pylväsvalaisimeksi koulujen ja monitoimitalon pihoille sopisi esimerkiksi Fagerhult Lunova-valaisin.

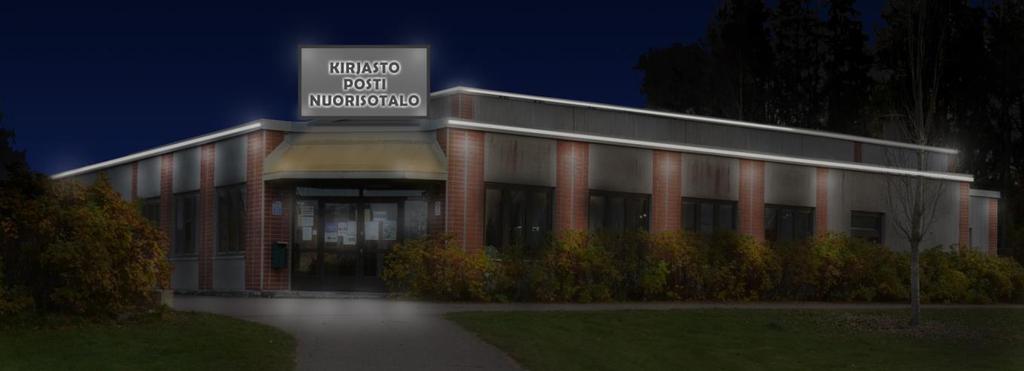

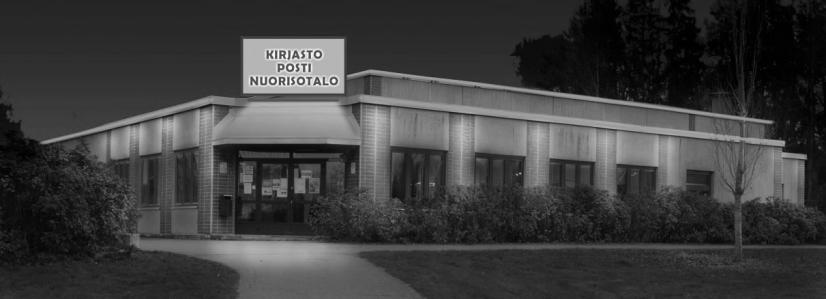

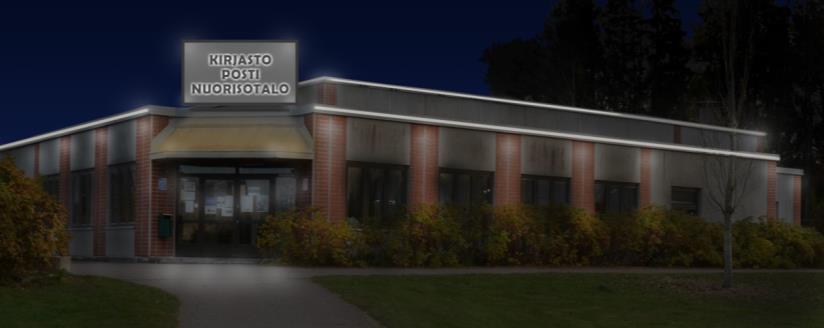

18 Monitoimitalo/kirjaston julkisivuvalaistus Julkisivuvalaistus toteutetaan Masalantien suuntaan. Rakennuksesta korostetaan lämminsävyiset punatiiliosiot ja korostetaan rakennusta valoviivarajauksella (RGB). TOTEUTUSPERIAATE Ulkoasua voisi selkiyttää myös katolle tulevan näyttävän valaistun kyltin avulla, jossa kerrotaan rakennuksen toiminnot (posti, kirjasto, nuorisotalo). Seinävalaisin, alasvalo (11kpl á 500e, 5500e) Listamainen valaisin (2x1,5m, yht. 1500e) Värivaloviiva RGB (n. 100m, 200e/m, e) Valoviivan väri on ohjelmoitavissa tapahtumien tai ajankohdan mukaan. Valaisimet yht e, ohjauslaitteet ja asennus yht. noin e. Kyltin hintaa ei ole arvioitu.

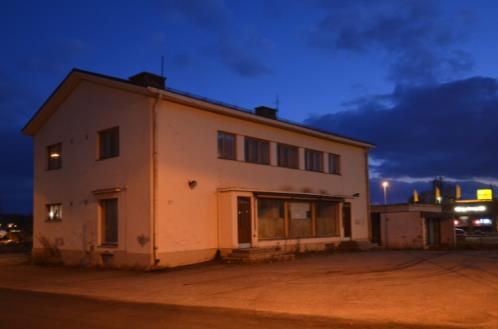

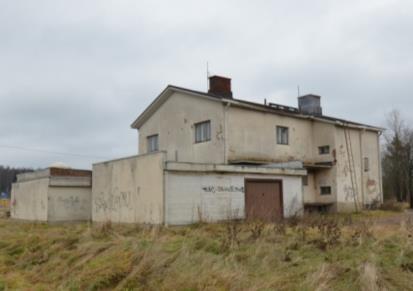

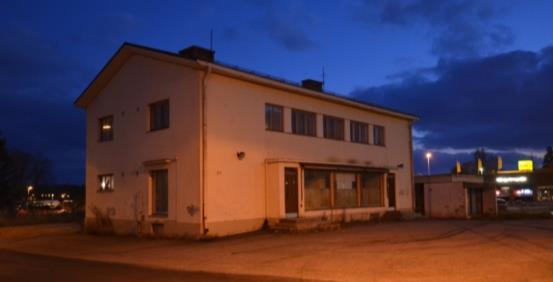

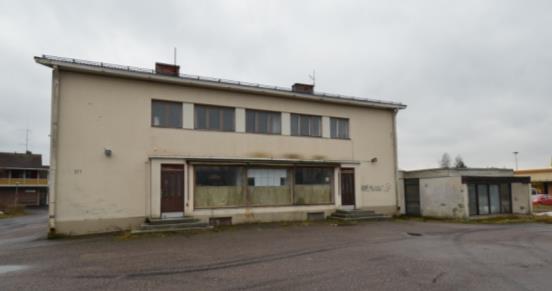

19 Valkoinen kaupparakennus funkkisaikakaudelta Vuonna 1932 rakennettu Handelslaget-rakennus (Osuuskauppa) on osa näyttävintä Masalan keskustan osaa tulevaisuudessa. Hyvin valaistu asemapuisto, ison tammen valaistus, kaupparakennuksen julkisivuvalaistus sekä sen ympäristön uudet valaistut aukiot luovat turvallisen ja viihtyisän ympäristön myös pimeän aikaan.

20 Valkoinen kaupparakennus funkkisaikakaudelta Rakennuksen julkisivu valaistaan käyttäen pehmeää, lämminsävyistä valoa. Valo suuntautuu alhaalta kohti julkisivun yläosaa. Tarkkarajaisia valokiiloja ei käytetä. Valaistuksen lopullinen ilme määräytyy kiinteistön toiminnan mukaan. Valaistuksen suunnittelu vaatii koevalaistuksen. Kustannukset noin euroa.

21 KAUSIVALAISTUSKOHTEET / SILTA JA ALIKULKUKÄYTÄVÄT tuovat Masalaan valoisuuden tunnetta. Kausivalaistuksen laitteet ovat kiinteästi asennettuja ja ne sytytetään elokuun lopussa ja sammutetaan keväällä. Alikulut alueella tehdään miellyttäviksi ja näyttäviksi pimeän aikaan.

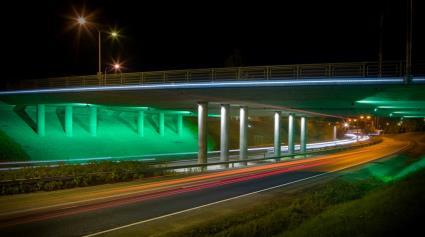

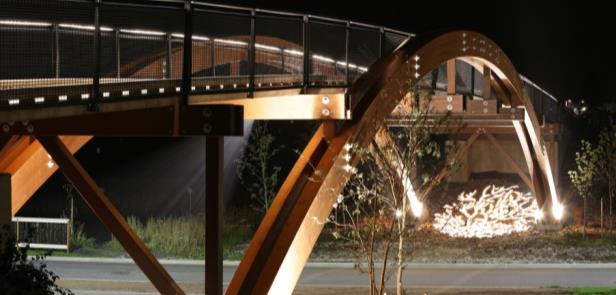

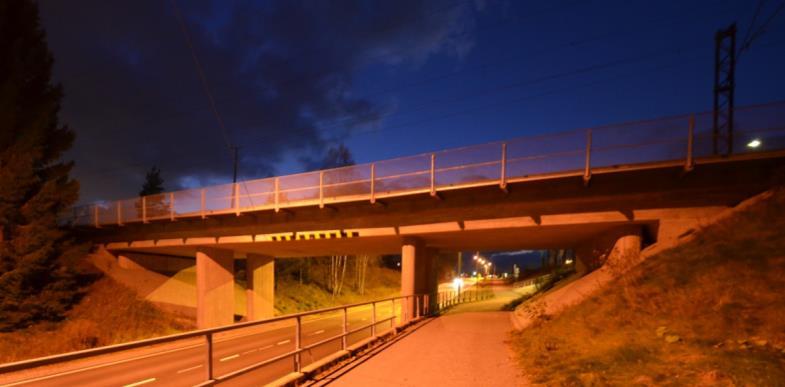

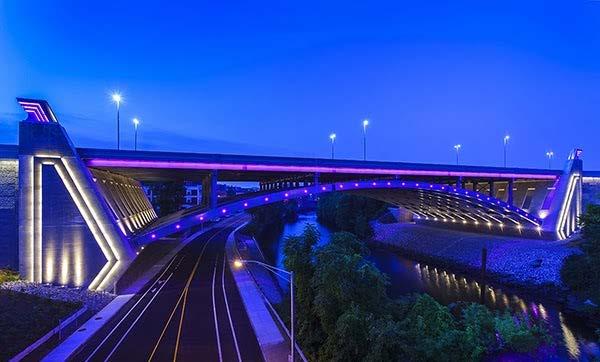

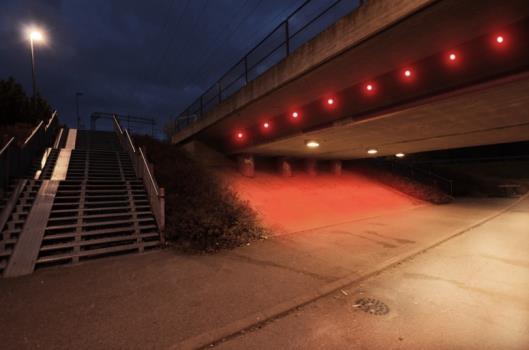

22 Sundsbergintien rautatiesilta (ELY / LIVI) Sillan valaistus toimii porttina Masalan alueelle. Oheisissa esimerkeissä muualta otetaan elementtejä sillan valaistukseen: goboprojisointi (ylin), väripesu (keskellä) ja valopisteet (alin kuva).

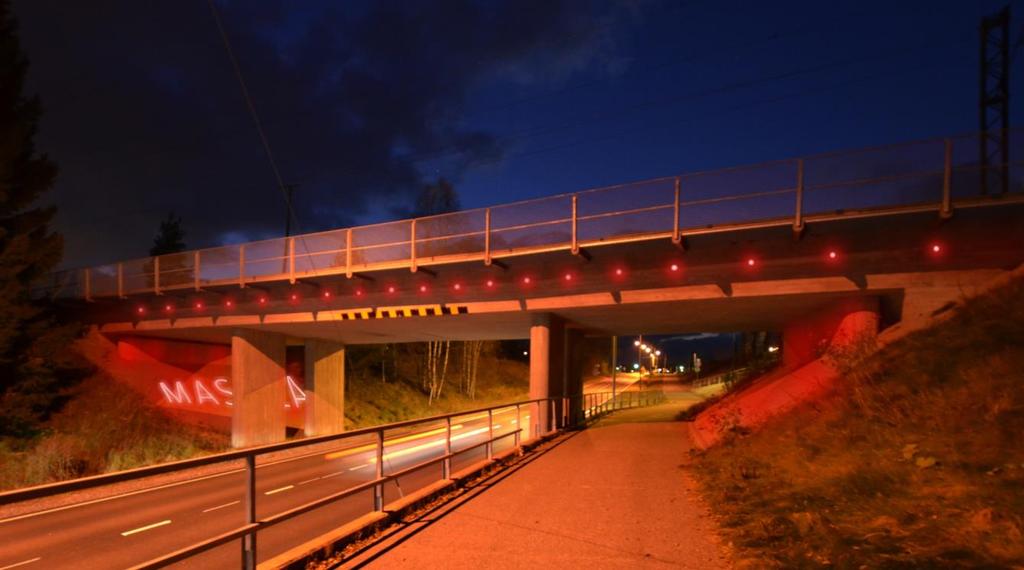

23 Sundsbergintien rautatiesilta (ELY / LIVI) visualisointi kustannukset

24 Sundsbergintien rautatiesilta (ELY / LIVI) Valopisteet sillan julkisivussa MASALA-teksti projisoituna Punainen valopesu luiskiin visualisointi kustannukset Kustannukset: Valopisteet kpl á 200e, yht. 8000e. Tekstin projisointiin 3 kpl goboprojektoreita á 3700e, yht e. Punainen väripesu 4 kpl valonheittimiä á 600e, yht. 2400e. Kaikki yhteensä: 21500e + asennus noin e = noin e

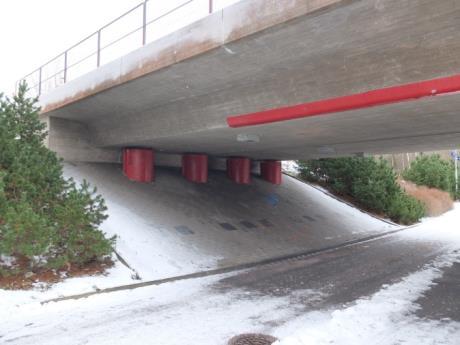

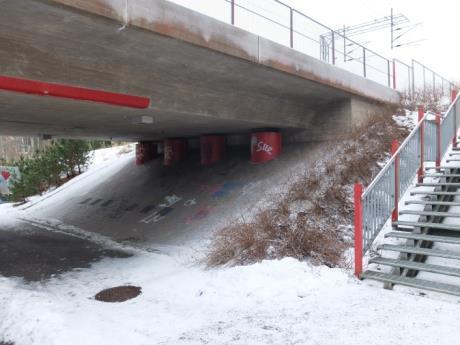

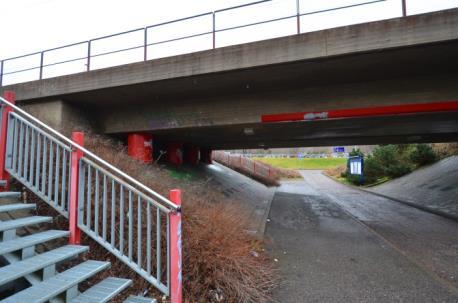

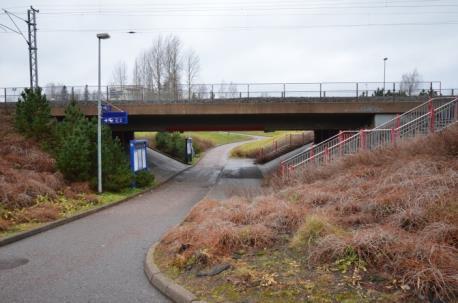

25 Alikulkukäytävät (kaupunki / ELY / LIVI) Rautatien alikulkukäytävät (pohjoinen yllä, eteläinen alla):

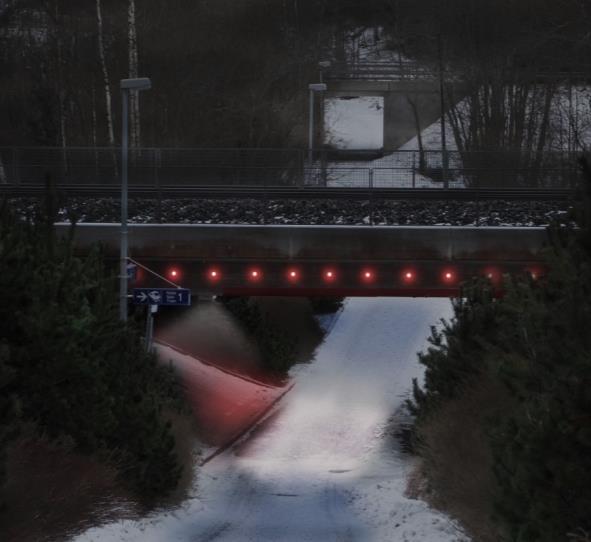

26 Alikulkukäytävät (kaupunki / ELY / LIVI) Rautatien alikulkukäytävät: Rautatien alittavat alikulkukäytävät valaistaan samaan tapaan kuin Sundsbergintien rautatiesilta. Valopisteet sillan kyljessä ja punainen värivalaistus luiskiin sekä valkoinen kulkuvalaistus katosta. Kaikki valaisimet ja asennukset ilkivaltasuojattuja (IK10+asennustapa).

27 Alikulkukäytävät (kaupunki / ELY / LIVI) Rautatien alikulkukäytävät: Valopisteet sillan julkisivussa Kulkuvalaistus katosta Punainen valopesu luiskiin Kustannukset kahteen alikulkukäytävään: Valopisteet kpl á 200e, yht. 8000e, punainen valopesu 4 kpl heittimiä á 600e, yht. 2400e, kulkuvalaistus 4 kpl kattovalaisimia á 300e, yht. 1200e, kaikki yhteensä: e + asennus noin e = noin e

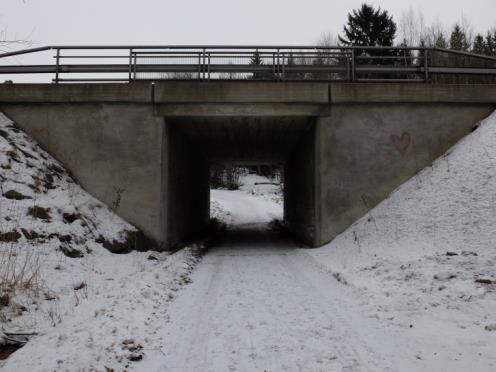

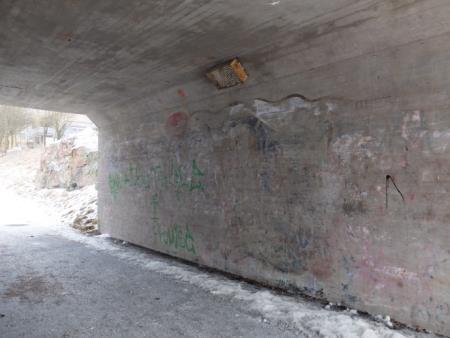

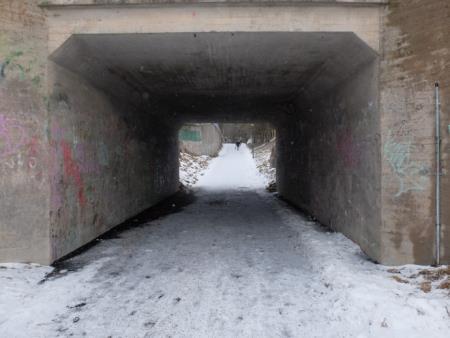

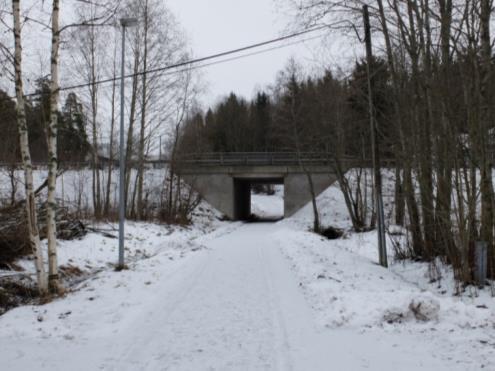

28 Alikulkukäytävät (kaupunki / ELY / LIVI) Bjönsinpolun alikulku (kuvat ylärivi) ja Masalanreitillä Kehä 3 alittava:

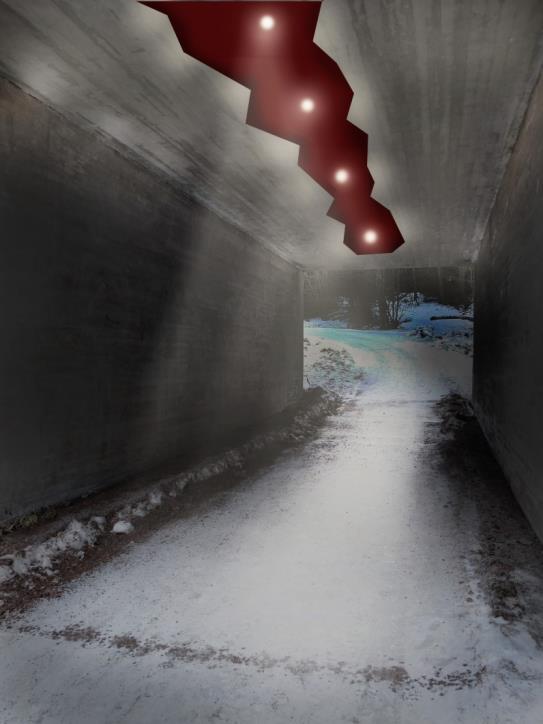

29 Alikulkukäytävät (kaupunki / ELY / LIVI) Bjönsinpolun alikulku (kuva vasen) ja Masalanreitillä Kehä 3 alittava alikulku: Periaate asennuksesta Alikulkutunnelit valaistaan kattoon kiinnitetystä muotoonleikatusta ja Masalan punaiseksi maalatusta metallilevystä käsin. Levy on irti katosta noin 120mm. Alaspäin valaisevat valaisimet tuottavat kulkuvalon väylälle ja levyn yläpuolelta sivuille suunnatut valaisimet valaisevat kattopinnan ja tilaa epäsuorasti. Valaisinten huolto on pohdittava levyn mitoituksen ja kiinnityksen suunnittelun yhteydessä. Tavoitteena ilkivallankestävä, mutta näyttävä valaistusratkaisu alikulkutunneleihin. Seinien siistiminen tai maalaaminen suositeltavaa. 3 valaisinriviä ja 3 valon suuntaa Muotoon leikattu levy katto Kustannukset per tunneli: 4kpl alasvalo á 300e, metallilevy ja kiinnitykset arviolta 3500e, kattopinnan valonheittimet 6kpl á 300e = 6500e + asennus noin 3500e = e per tunneli

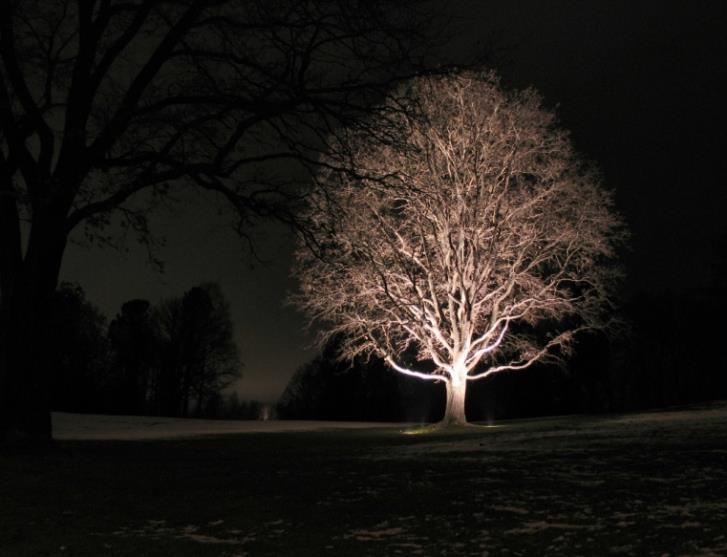

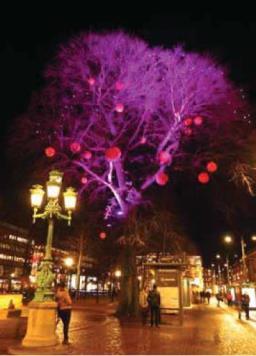

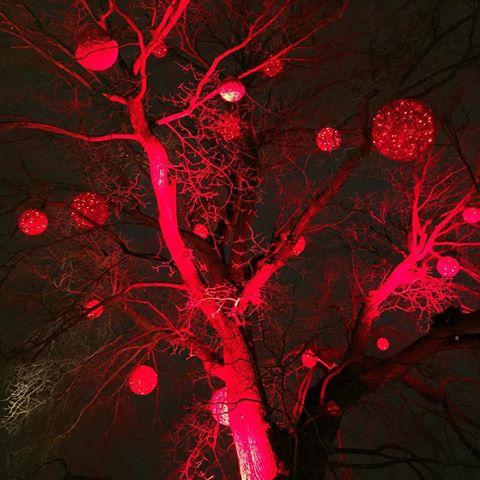

30 PUIDEN KOHDEVALAISTUKSET Aulanko, Hämeenlinna (VALOA design Oy) Göteborg, Brunnsparken jul belysning tuovat Masalaan valoisuuden tunnetta. Kausivalaistuksen laitteet ovat kiinteästi asennettuja ja ne sytytetään elokuun lopussa ja sammutetaan keväällä. Puut valaistaan tehokkaasti, jotta ne näkyvät lehdettömäänkin aikaan.

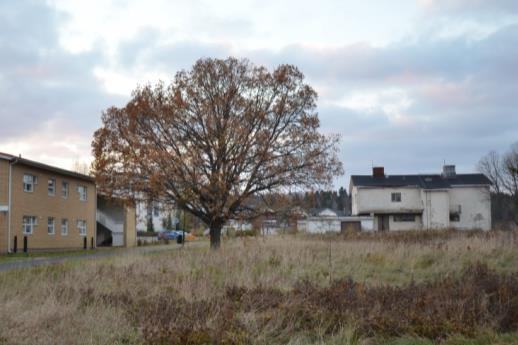

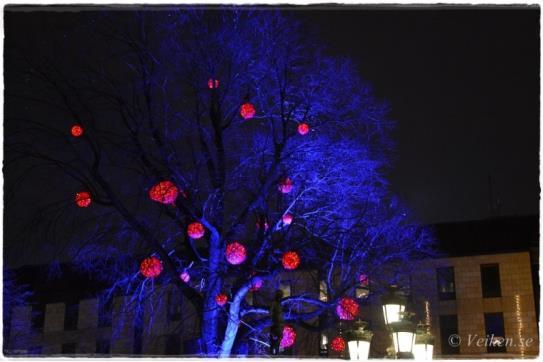

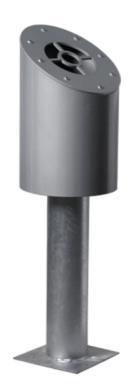

31 PUIDEN KOHDEVALAISTUKSET Säilytettävä tammi aseman puistossa Kuva: Veiken.se Jouluvalopallo (esim. MK Illumination / Organic Ball 40-80cm halk.) Tammi valaistaan väriä vaihtavilla maahan asennetuilla tehokkailla valonheittimillä. RGBW-valaistus on ohjelmoitu vaihtamaan väriä kauden mukaan ja niillä saa aikaan myös valkoisen valaistuksen. Kust: RGB-heittimet 4 kpl á DMX-ohjaus 1000 = asennus ja ohjelmointi 7000 = Jouluksi puuhun asennetaan noin 30 kpl pylväiden valoteeman mukaisia valokuvioita tai erikokoisia orgaanisia palloja. Kust: (sis. arvio asennuksesta) Maavalaisin esimerkiksi Martin Architectural

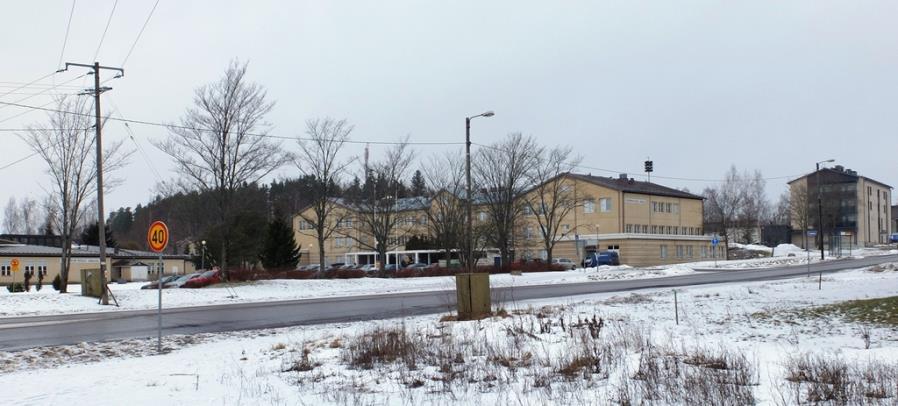

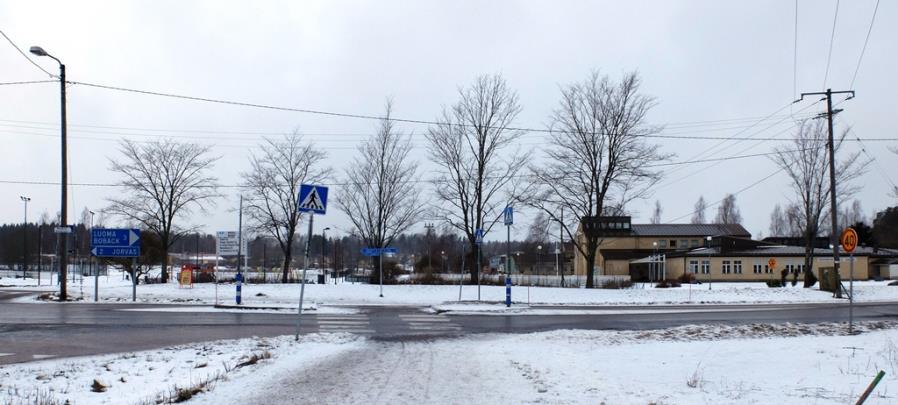

32 PUIDEN KOHDEVALAISTUKSET Kohdevalaistavat puut Vasemmalla kuvissa Nissnikun koulujen edustalla olevat puut, joista ehdotetaan valaistavaksi esimerkiksi nrot 1,3,5,7,9,11. Alla Sundsbergintien mänty, joka valaistaan nuolten osoittamista suunnista

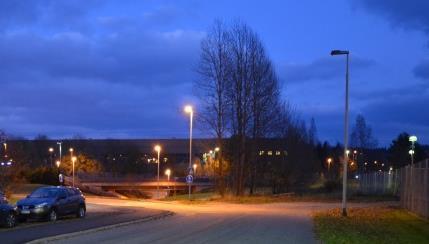

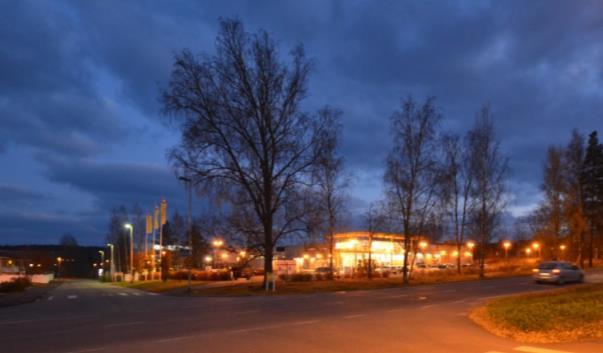

33 PUIDEN KOHDEVALAISTUKSET Kohdevalaistavat puut Ylärivillä vas: iso puu Tinankujan ja Masalantien risteyksessä ja oikealla puut Tinankujan päätteessä (+ taideaiheen paikka). Alavas: kirkon vierellä olevat Suomelanpolun vanhat puut. Valaistustapa: Jokainen puu valaistaan kahdella valaisimella, vaatii koevalaistuksen. Valon väri kaikissa 4000K. Kustannukset per puu: valaisimet á 800e, jalustat 100e, asennus noin 1800e = 3600e (yksittäisen puun valaisinasennus) Puoliksi maahan asennettu valaisin esim Fagerhult On Ground LED

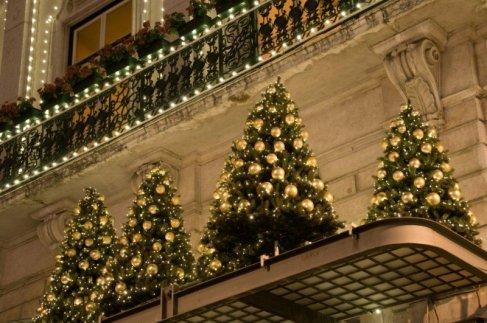

34 MUUT JOULUVALAISTUSIDEAT Monitoimitalon katolle tuodaan joulukuuset (kestokuusi, valmiina valot ja koristeet). Liikuntapaikoille, kirkon pihalle sekä kaupallisille tonteille tuodaan samaa kuusimallia.

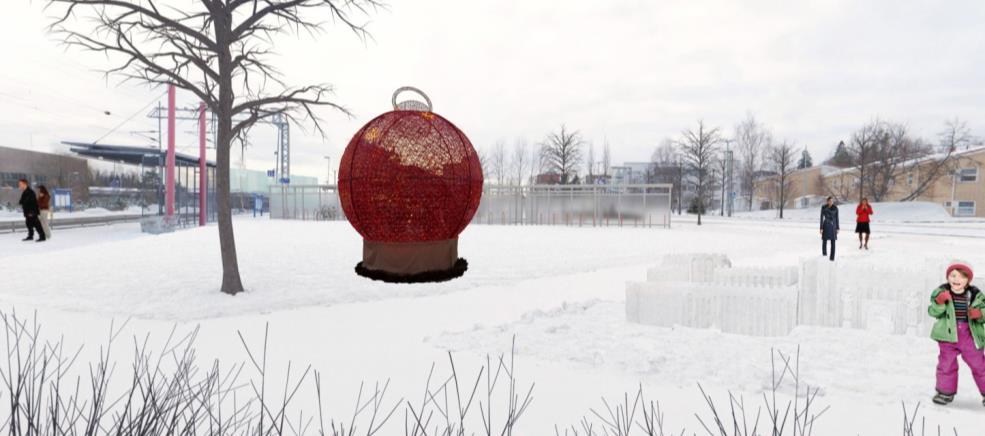

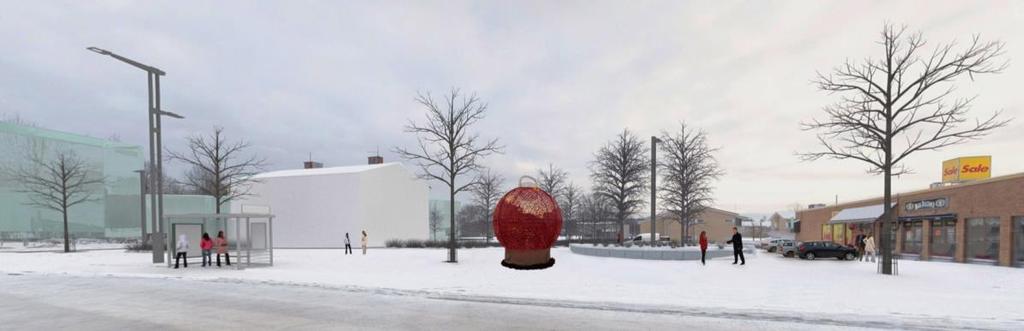

35 MUUT JOULUVALAISTUSIDEAT Asemapuistoon tuodaan pylväiden jouluvaloteeman mukainen jättimäinen joulukoriste (punainen pallo tai tähti). Ilkivaltasuojaus? Oheisissa kuvissa Tampereen Joulutorin joulupallo hahmoteltuna havainnekuviin.

36 KUSTANNUKSET (Arvioitu tuotteet ja asennus, alv 0%) : - Yläkoulun julkisivuvalaistus Alakoulun valoteos Kirkon tornin julkisivuvalaistus Kirkon julkisivuprojisointi asennettuna (PRO AV Saarikko Oy:n arvio) - Monitoimitalo n julkisivuvalaistus Vanhan kaupparakennuksen julkisivuvalaistus Sundsbergintien sillan julkisivuvalaistus Rautatieaseman alikulkukäytävien (2kpl ) julkisivu- ja kulkuvalaistus Muiden alikulkukäytävien kulkuvalaistus per tunneli Asemapuiston tammen kohdevalaistus: - Ohjelmoitu värivalaistus: Jouluvalot (tähdet tai pallot) asennettuna Puiden kohdevalaistus: - Yhden puun valaistus (2 valaisinta): 3600 e (valittuna noin 12 puuta) Jouluvaloaihe pylväissä (hinnat ilman asennusta): - 10m pylvääseen 1300 e, 8m 850 e, 6m 300 e Muut jouluvalot (hinnat ilman asennusta): - Jättikokoiset joulukoristeet riippuen mallista - Joulukuuset 2-3m kork. koristeineen Esimerkkihintoja: iso tähti 5m kork. 6000e asennettuna, puiden jouluvalot (kork. n. 10m) 1100e/puu asennettuna

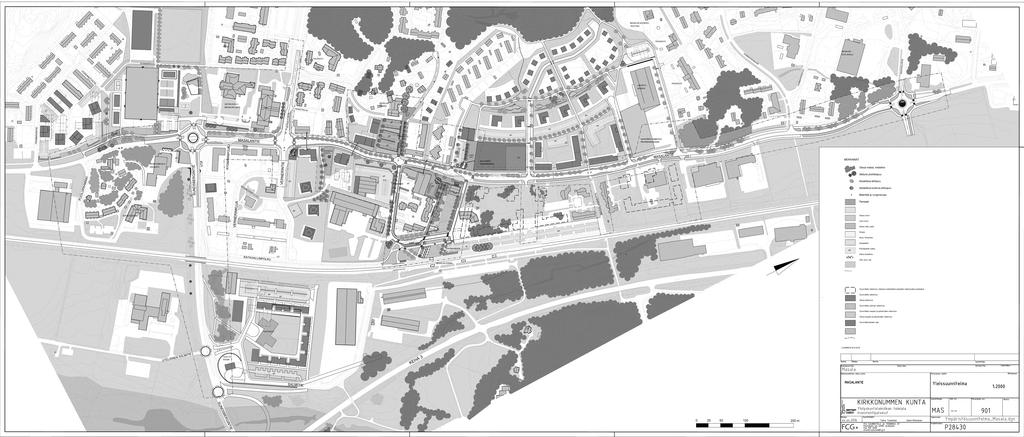

37 MAHDOLLISET JOULU- JA KAUSIVALAISTUKSEN PAIKAT MASALASSA JOULUVALOTEEMA PYLVÄISSÄ KAUSIVALAISTUSKOHTEET / KIINTEISTÖT KAUSIVALAISTUSKOHTEET / SILLAT JA ALIKULKUKÄYTÄVÄT Yleissuunnitelma, KIERTOLIITTYMIEN, TAITEEN JA AUKIOIDEN VALAISTUS? TAMMEN ERIKOISVALAISTUS KOHDEVALAISTU PUU
