Hammastankoavaaja ZA 31/81/101/153-BSY

Koko: px
Aloita esitys sivulta:

Download "Hammastankoavaaja ZA 31/81/101/153-BSY"

Transkriptio

1 Käyttöohje Hammastankoavaaja ZA 31/81/101/153-BSY Esimerkki: synkrooniavaajien ryhmä, jossa 4 avaajaa Käyttökohteet D+H hammastankoavaajilla ZA-BSY voidaan ohjata kaikentyyppisiä ikkunoita ja kattokupuja, jossa 1 avaaja ei riitä ja tandemtangon käyttö ei ole mahdollista Rev.: 1.2 Avaajissa on voima/ paikka säätö. Tämä ohjaus takaa, että AUKI ja KIINNI toiminnot ovat samanaikaisia ja luotettavia. Esim. vikatilanteessa, jos yksi avaaja vaurioituu ylikuormituksessa tai kaapelikatkossa, kaikki muut avaajat pysähtyvät myös ettei lisävahinkoja synny. Jopa 8:aa avaajaa voidaan käyttää yhdessä. Kaapelin sisääntulo voidaan toteuttaa joko yhäältä tai alhaalta. Useita eri asennusvaihtoehtoja saatavilla pyydettäessä. D+H Mechatronic GmbH Georg-Sasse-Str D Ammersbek Tel Fax

2 Content Turvallisuus tiedotteet/ takuu/ toimitus sisältö...2 Mitat/ tekniset tiedot...3 Asennus järjestelyt...4 Huomioitava asennuksessa/ asennus järjestelyt...5 Asennus (kiinnikesarja ZK6 ja FK-D)...6 Avaajan yksilöllinen laukaisu/ nollakohta...7 Avaajan vaihto/ kaapelin tulosuunnan vaihto...8 Vianhaku...9 Synkronitoiminnon kuvaus/ Master ja slave asetusten määrittely Esimerkki 4:n avaajan synkronointi Kytkentä Turvallisuus ohjeita Noudata mukana tullutta punaista turvallisuus ohjetta! Asennus ja kytkentä vain asiaan erikoistuneen henkilön toimesta! Suosittelemme, asennuksen käyttöönoton suorittaa D+H maahantuojan edustaja, jolla riittävä kokemus ja ammattitaito kyseisistä laitteista. Takuu Vaarallinen puristus voima käsinen ulottuvuudella. Noudata voimassaolevia säädöksi, kuten VDE 0833, VDE 0100, DIN 18232, VdS 2221 ja paikallisten paloviranomaisten säädöksiä. Avaajat joiden liike on >800mm, ei pidä asentaa peräpään kiinnityksellä (esim. kiinnike UK). Saat 2 vuoden takuun kaikille D+H tuotteille vahvistetusta luovutuspäivästä ja max. 3vuotta toimituspäivästä, kun asennuksen ja käyttöönoton on suorittanut D+H valtuutettu asennusliike D+H takuu raukeaa, kytkettäessä D+H komponentteja ulkoisiin järjestelmiin tai sekoitettaessa D+H tuotteita muiden valmistajien osiin. Toimitus sisältö 2 avaajan tapauksessa : 1x oikea avaaja 1x vasen avaaja Kun useampia kuin 2 avaajaa : kuten vakio oikeita avaajia Avaaja jossa M8 silmukkapultti ja kytkentäjohto. Kiinnikesarjat eivät sisälly toimitukseen! 2/12 ZA xxx-bsy Rev.: 1.2

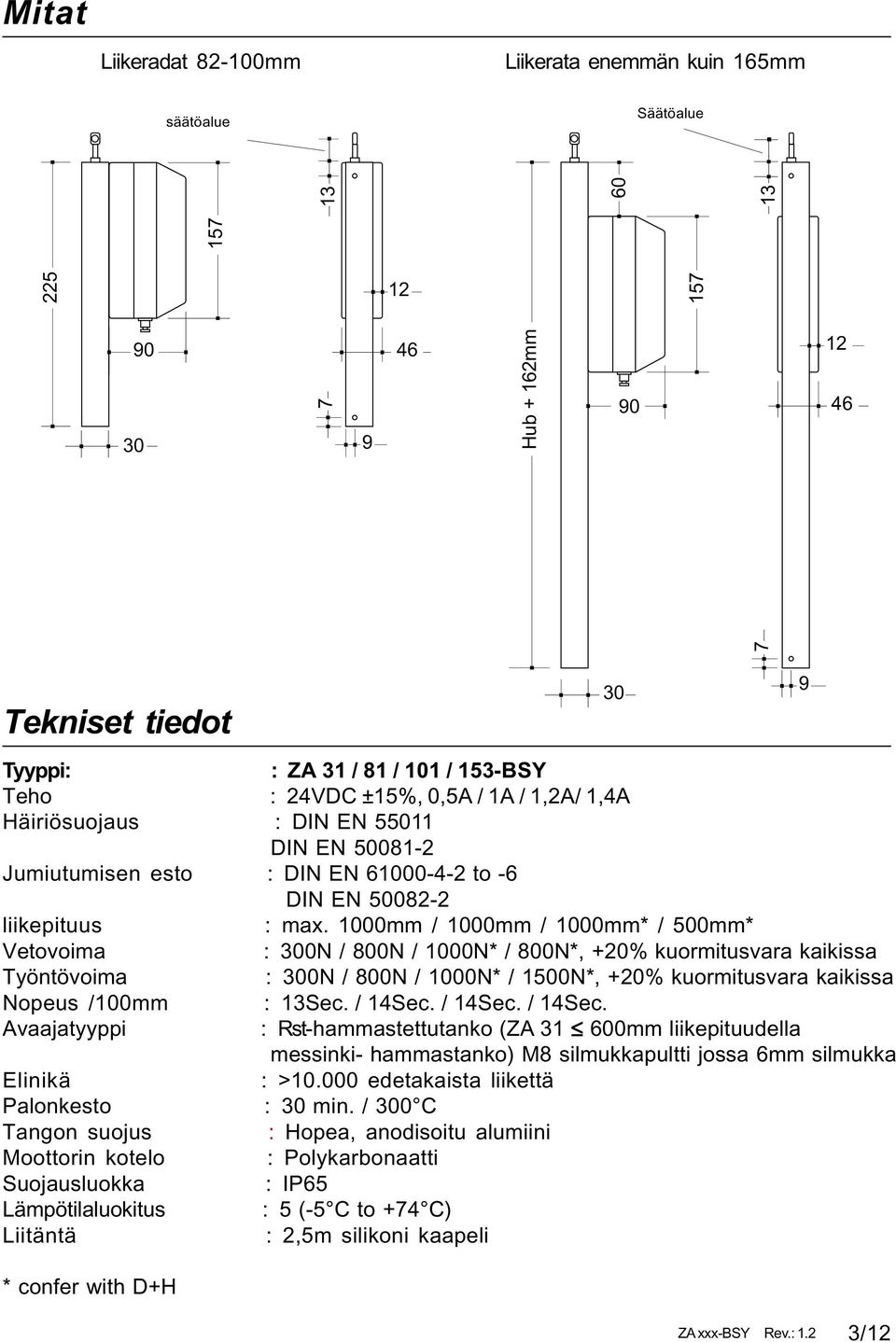

3 Mitat Liikeradat mm Verstellbereich 15-35mm säätöalue Liikerata enemmän kuin 165mm Verstellbereich Säätöalue 15-35mm Hub + 162mm Tekniset tiedot Tyyppi: : ZA 31 / 81 / 101 / 153-BSY Teho : 24VDC ±15%, 0,5A / 1A / 1,2A/ 1,4A Häiriösuojaus : DIN EN DIN EN Jumiutumisen esto : DIN EN to -6 DIN EN liikepituus : max. 1000mm / 1000mm / 1000mm* / 500mm* Vetovoima : 300N / 800N / 1000N* / 800N*, +20% kuormitusvara kaikissa Työntövoima : 300N / 800N / 1000N* / 1500N*, +20% kuormitusvara kaikissa Nopeus /100mm : 13Sec. / 14Sec. / 14Sec. / 14Sec. Avaajatyyppi : Rst-hammastettutanko (ZA mm liikepituudella messinki- hammastanko) M8 silmukkapultti jossa 6mm silmukka Elinikä : > edetakaista liikettä Palonkesto : 30 min. / 300 C Tangon suojus : Hopea, anodisoitu alumiini Moottorin kotelo : Polykarbonaatti Suojausluokka : IP65 Lämpötilaluokitus : 5 (-5 C to +74 C) Liitäntä : 2,5m silikoni kaapeli * confer with D+H 30 9 ZA xxx-bsy Rev.: 1.2 3/12

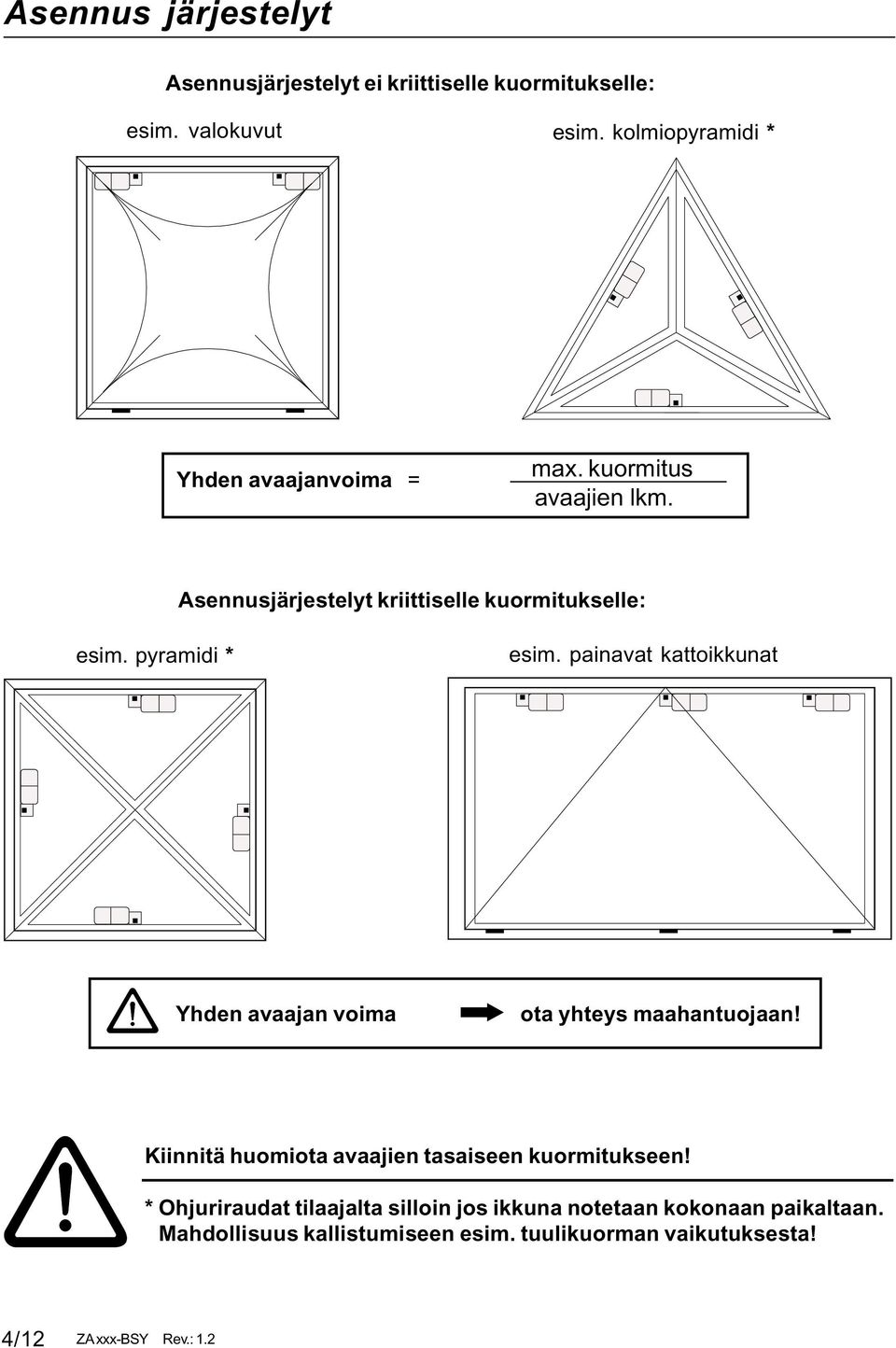

4 Asennus järjestelyt Asennusjärjestelyt ei kriittiselle kuormitukselle: esim. valokuvut esim. kolmiopyramidi * Yhden avaajanvoima = max. kuormitus avaajien lkm. Asennusjärjestelyt kriittiselle kuormitukselle: esim. pyramidi * esim. painavat kattoikkunat Yhden avaajan voima ota yhteys maahantuojaan! Kiinnitä huomiota avaajien tasaiseen kuormitukseen! * Ohjuriraudat tilaajalta silloin jos ikkuna notetaan kokonaan paikaltaan. Mahdollisuus kallistumiseen esim. tuulikuorman vaikutuksesta! 4/12 ZA xxx-bsy Rev.: 1.2

5 Asennus ohjeita - Avaaja on tehdasasetuksissa. Avaajien saatava uusi osoite mikäli tehdään muutoksia. (esim. vaihdettaessa avaaja olemassaolevaan laitteistoon). Kts. sivut Suosittelemme asentamaan avaajat järjestykseen (Slave 1, Slave 2, Slave 3... Master x). löydät osoitteen kilvestä (kts. kuva oikealla) - Vain saman vahvuiset avaaja voidaan synkronoida. - Nolla toleranssi! Slave 1 Avaajien nollakohdat tulee asettaa uudelleen (kts. sivu 7 nolla toleranssi ), jos toimitettaessa kohta on muuttunut, esim. avaajien vaihtuessa asennuksenaikana, kun hammastanko on ulkona! Muutoin mahdollinen vaurio on lopputulos! - Huom! Kaikki hammastangot täytyy asettaa 2mm:n toleranssiin toisiinsa nähden. - Avaajan kääntösäde täytyy olla vapaa koko liikeradan matkalla. Muutoin, hammasja kiinnitys voivat vaurioitua. Käytä erityisiä kiinnikesarjoja, jos tarpeen. - Joissakin paikoissa voidaan vaatia käytettäväksi savutunnistimia, jotta toiminta olisi luotettavaa. Noudata suunnitteluohjeita ja rakennusken asennus olosuhteita. - Huom! Käytä -W tyypin avaajaa ulkotiloissa! - Käytä avaajassa vain 24VDC jännitettä (230VAC vain tilauksesta)! Väärä käyttöjännite voi johtaa avaajan tuhoutumiseen! Noudata kaapelointiohjeita (Kts. ohjauskeskuksen ohje)! Asennusjärjestelyt: ZK tai WK kiinnike esim. yläsaranoituun ikkunaan. tankopään kiinnike (esim. FK) lukitusruuvi vastamutterilla kiinnike ZK lukitustappi säädettävä silmukkapultti moottoriyksikkö asennettuna oikealle kiinnike WK kaapelin ulostulo pohjassa 28-48mm 28-48mm ZA xxx-bsy Rev.: 1.2 5/12

6 Asennus (kiinnikesarja ZK6 ja FK-D) 1. Ruuvaa Z-muotoinen kiinnike ZK 6 ikkunan karmiin. FK-D ZK 6 2. Kiinnitä avaaja Z-muotoiseen kiinnikkeeseen (kts. kuva alla). 3. Kiinnitä ikkunan pokaan kiinnike FK-D samaan linjaan moottorin kanssa 4. suorita kytkentä kytkentäohjeen mukaisesti (sivu 11) Esim.: 3 avaajan synkroniryhmä ZA 5. Avaa avaajaa n. 20mm akuilla (2 avaajalla - MT 40; mikäli enemmän kuin 2 avaajaa - 24V virtalähde) 6. Avaa silmukkaruuveja n. 5mm 7. Kiinnitä avaaja silmukkaruuvista kiinnikkeeseen FK-D. 8. sulje ikkuna. Slave 1 Slave 2 Master 3 Huom! Avaajia ei saa asentaa väännöksiin / puristuksiin, tällä taataan avaajien varma toiminta kuormitustilanteessa. Avaajan on kytkeydyttävä poispäältä ikkunan sulkeutuessa! - Kiinnikesarjat voivat vaurioita liian kirästä sovituksesta, löysää silmukkaruuvia hieman. - Kiristä silmukkaruuvia, jos avaaja on liian löysä. Silloin jos on liian paljon välystä karmin ja pokan välissä. 6/12 ZA xxx-bsy Rev.: 1.2

7 Yksittäisen avaajan avaaminen Synkroniryhmän asennuksessa saattaa tulla tarve saada, yksi avaaja avattua Tällöin seuraavat toimenpiteen tulee suorittaa. 1. Irroita väyläjohtimet (vihreä+keltainen) 2. Valitse oikea napaisuus, tämä riippuu kumpaan suuntaan avaajaa ollaan avaamassa 3. Laita magneetti + napa kotelon yläosan puolelle. Avaaja avautuu AUKI tai KIINNI suuntaan napaisuudesta riippuen (kts. kuva oikealla). article number Huom! Jälkeenpäin avaajille on annettava uusi nollakohta (kts. alla)! Nolla toleranssi Nolla toleranssissa avaaja saa uuden nolla kohdan: - Kytke jännitejohtimet kuvan mukaisesti - irroita väylä johtimet (vihreä+keltainen) - Kytke avaajaan jännite - laita magneetti avaajan päälle (kts. kuva). Avaaja ajaa KIINNI suuntaan. Pidä magneettia avaajan päällä kunnes moottori on pysähtynyt. Mot. a (valkoinen) = Mot. b (ruskea) = + Nyt avaajan nollakohta on uudelleen asetettu. ZA xxx-bsy Rev.: 1.2 7/12

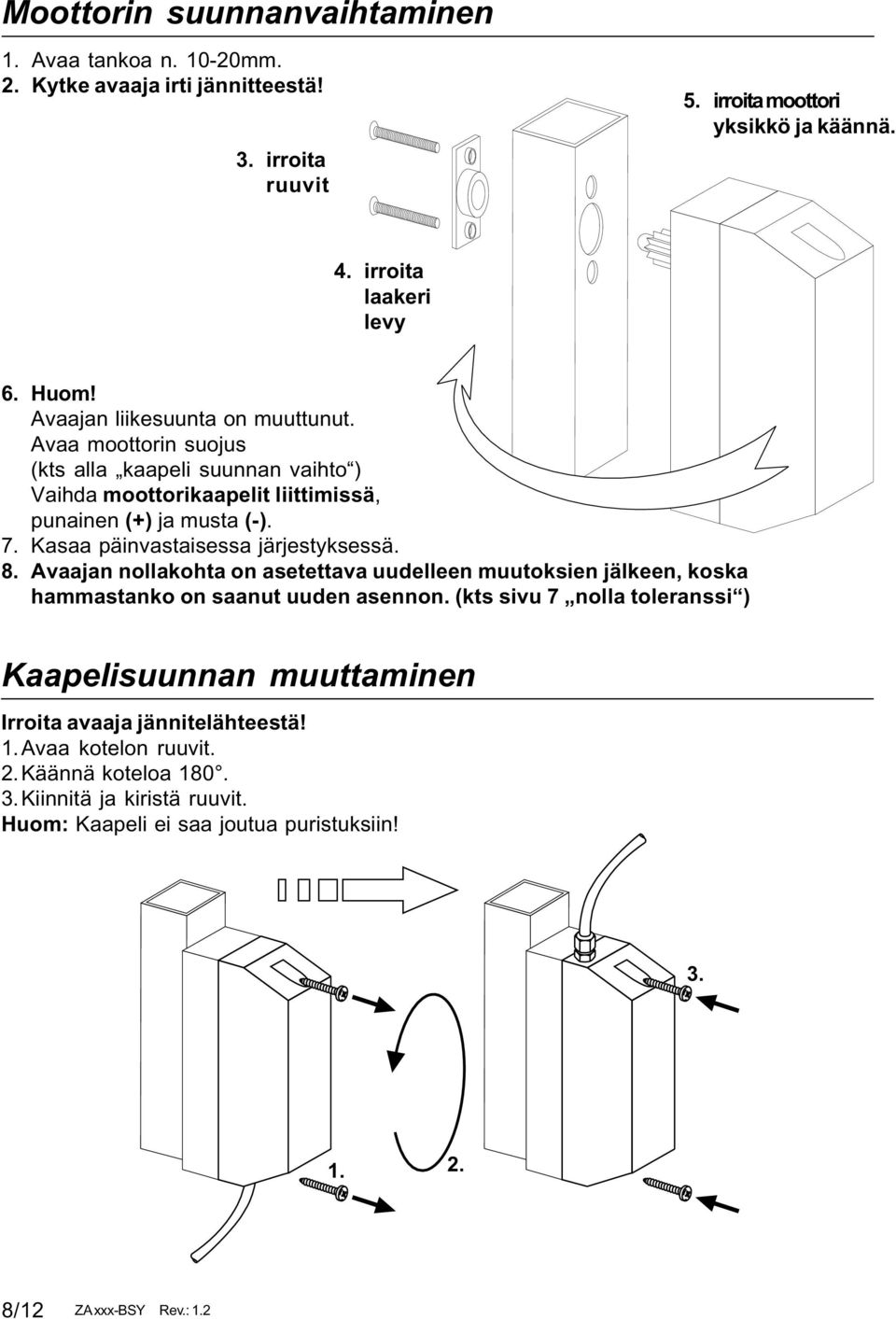

8 Moottorin suunnanvaihtaminen 1. Avaa tankoa n mm. 2. Kytke avaaja irti jännitteestä! 3. irroita ruuvit 5. irroita moottori yksikkö ja käännä. 4. irroita laakeri levy 6. Huom! Avaajan liikesuunta on muuttunut. Avaa moottorin suojus (kts alla kaapeli suunnan vaihto ) Vaihda moottorikaapelit liittimissä, punainen (+) ja musta (-). 7. Kasaa päinvastaisessa järjestyksessä. 8. Avaajan nollakohta on asetettava uudelleen muutoksien jälkeen, koska hammastanko on saanut uuden asennon. (kts sivu 7 nolla toleranssi ) Kaapelisuunnan muuttaminen Irroita avaaja jännitelähteestä! 1.Avaa kotelon ruuvit. 2.Käännä koteloa Kiinnitä ja kiristä ruuvit. Huom: Kaapeli ei saa joutua puristuksiin! /12 ZA xxx-bsy Rev.: 1.2

9 Vianetsintä Mikäli syknkroniryhmän avaajat eivät toimi oikeasta kytkennästä huolimatta, niin suorita seuraavat tarkastus toimenpiteet: kytkimen S1 koodaus säädetty alueelle 1-8? kyllä Master/slave määritetty kahdesti? ei Master asetettu ulommaisimmaksi ryhmässä? kyllä DIP-kytkimet asetettu oikein? Slaves S2/1 OFF S2/2 ON Master S2/1 ON S2/2 ON Kyllä Avaajan kytkentäkaapeli oikein kytketty piirilevylle? (pun.+musta?) (unohtunut, kun vaihdettin moottorin suunta) kyllä ei kyllä ei ei ei Säädä kytkimen koodaus S1 uudelleen. kts. sivut määritä osoitteet avaajille kts. sivut Määritä Master ryhmän uloimmaksi. kts sivut Korjaa asetukset DIP-kytkimeen S2. kts sivu 11 vaihda moottorin kytkentä kaapeli (punainen+musta). kts. sivu 8. Suorita nolla toleranssi ajo. kts. sivu 7. Avaajat eivät toimi! Soita D+H huoltoon! ZA xxx-bsy Rev.: 1.2 9/12

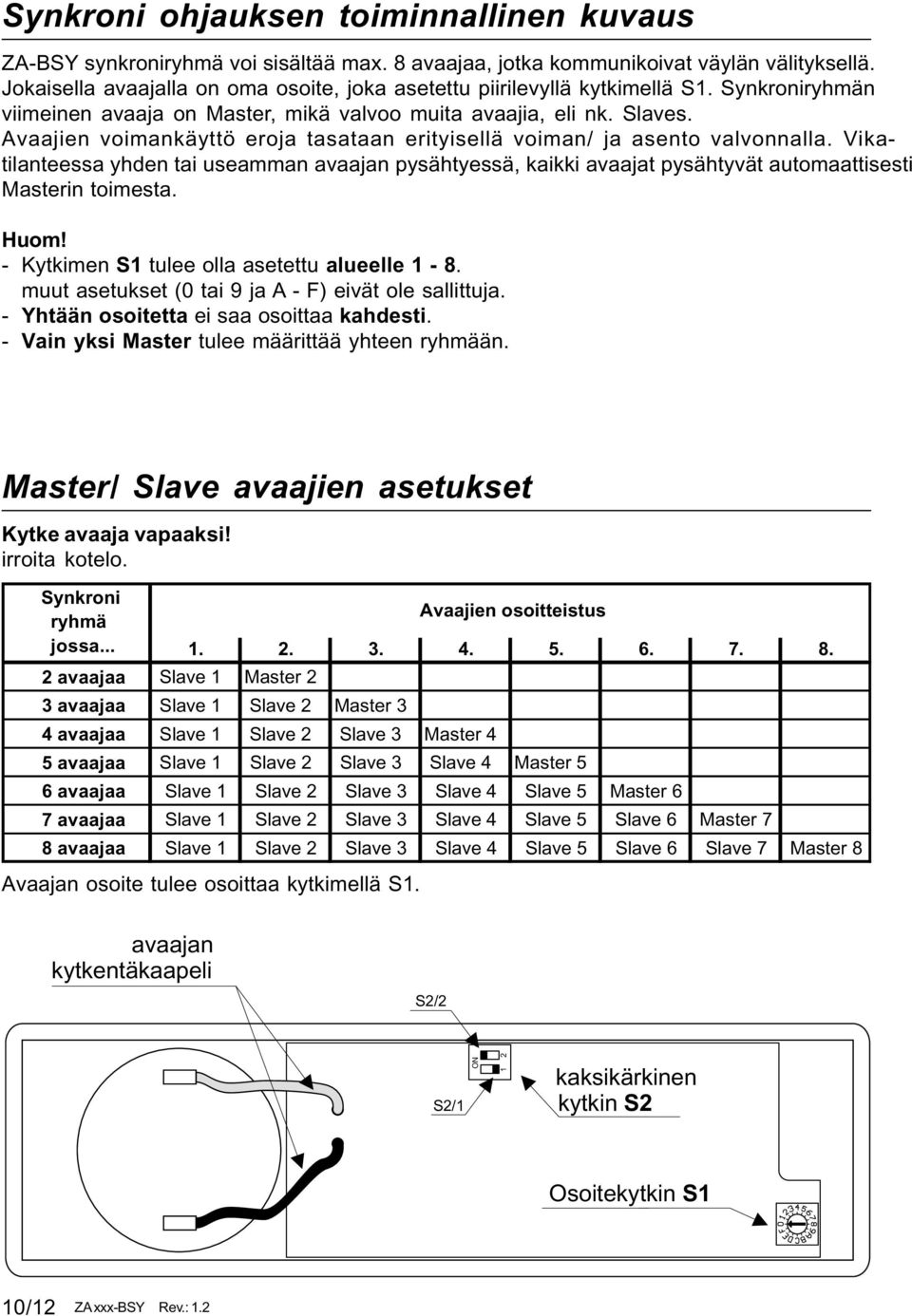

10 Synkroni ohjauksen toiminnallinen kuvaus ZA-BSY synkroniryhmä voi sisältää max. 8 avaajaa, jotka kommunikoivat väylän välityksellä. Jokaisella avaajalla on oma osoite, joka asetettu piirilevyllä kytkimellä S1. Synkroniryhmän viimeinen avaaja on Master, mikä valvoo muita avaajia, eli nk. Slaves. Avaajien voimankäyttö eroja tasataan erityisellä voiman/ ja asento valvonnalla. Vikatilanteessa yhden tai useamman avaajan pysähtyessä, kaikki avaajat pysähtyvät automaattisesti Masterin toimesta. Huom! - Kytkimen S1 tulee olla asetettu alueelle 1-8. muut asetukset (0 tai 9 ja A - F) eivät ole sallittuja. - Yhtään osoitetta ei saa osoittaa kahdesti. - Vain yksi Master tulee määrittää yhteen ryhmään. Master/ Slave avaajien asetukset Kytke avaaja vapaaksi! irroita kotelo. Synkroni ryhmä Avaajien osoitteistus jossa avaajaa Slave 1 Master 2 3 avaajaa Slave 1 Slave 2 Master 3 4 avaajaa Slave 1 Slave 2 Slave 3 Master 4 5 avaajaa Slave 1 Slave 2 Slave 3 Slave 4 Master 5 6 avaajaa Slave 1 Slave 2 Slave 3 Slave 4 Slave 5 Master 6 7 avaajaa Slave 1 Slave 2 Slave 3 Slave 4 Slave 5 Slave 6 Master 7 8 avaajaa Slave 1 Slave 2 Slave 3 Slave 4 Slave 5 Slave 6 Slave 7 Master 8 Avaajan osoite tulee osoittaa kytkimellä S1. avaajan kytkentäkaapeli S2/2 S2/1 ON 1 2 kaksikärkinen kytkin S2 Osoitekytkin S1 10/12 ZA xxx-bsy Rev.: 1.2

11 Esimerkki 4:n avaajan synkroniryhmästä Slave 1 Slave 2 Slave 3 Master 4 ON ON ON ON Huom! DIP kytkin S2/2 on aina käännettävä ON asentoon. Ryhmän viimeisessä avaajassa (tässä Master 4) DIP kytkin S2/1 on kytkettävä ON asentoon. ZA xxx-bsy Rev.: /12

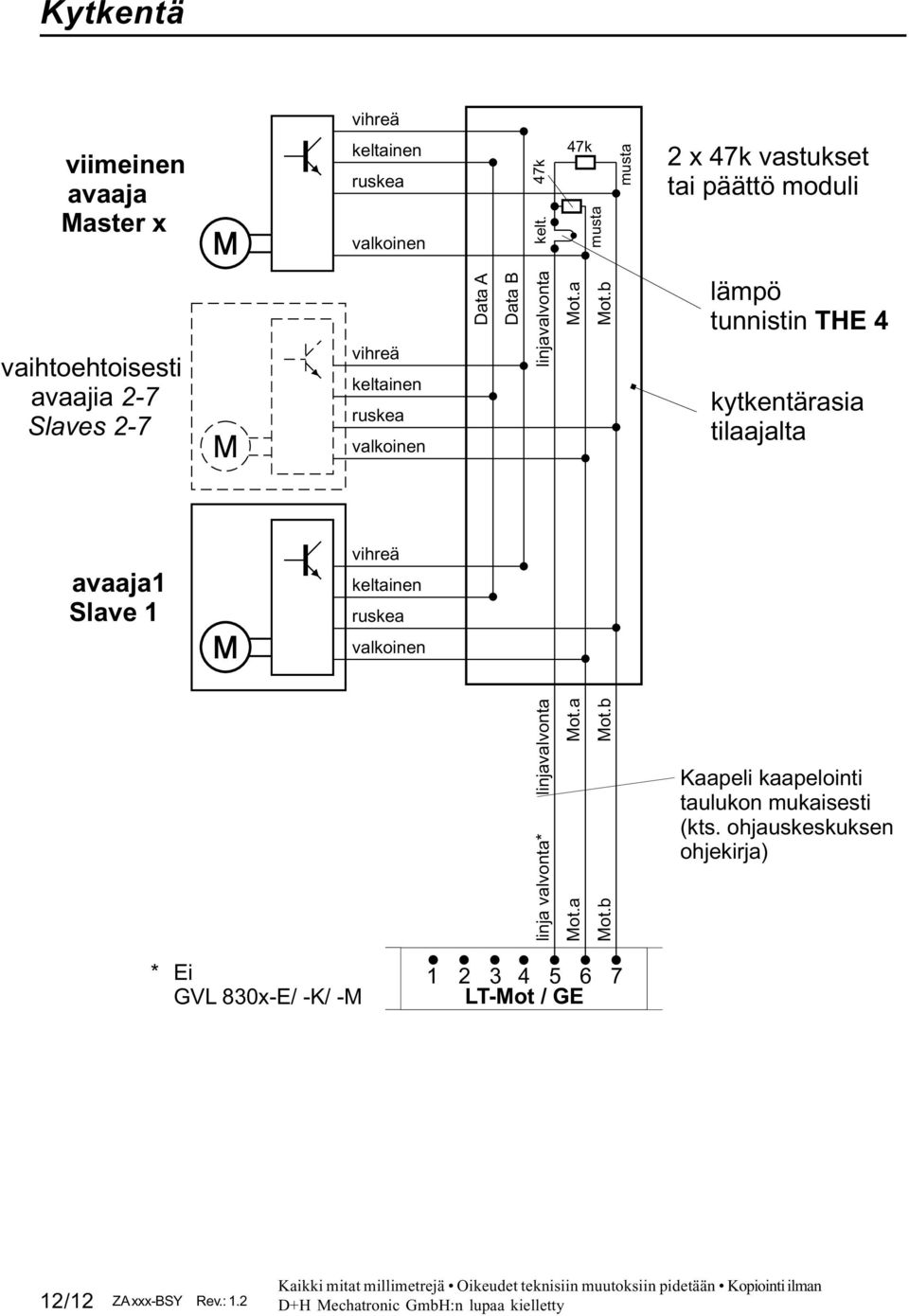

12 Kytkentä vihreä viimeinen avaaja Master x keltainen ruskea valkoinen 47k kelt. 47k musta musta 2 x 47k vastukset tai päättö moduli vaihtoehtoisesti avaajia 2-7 Slaves 2-7 vihreä keltainen ruskea valkoinen Data A Data B linjavalvonta Mot.a Mot.b lämpö tunnistin THE 4 kytkentärasia tilaajalta avaaja1 Slave 1 vihreä keltainen ruskea valkoinen linjavalvonta linja valvonta* Mot.a Mot.a Mot.b Mot.b Kaapeli kaapelointi taulukon mukaisesti (kts. ohjauskeskuksen ohjekirja) * Ei GVL 830x-E/ -K/ -M LT-Mot / GE 12/12 ZA xxx-bsy Rev.: 1.2 Kaikki mitat millimetrejä Oikeudet teknisiin muutoksiin pidetään Kopiointi ilman D+H Mechatronic GmbH:n lupaa kielletty
