Tuuli- ja sadeanturi WRG 82

Transkriptio

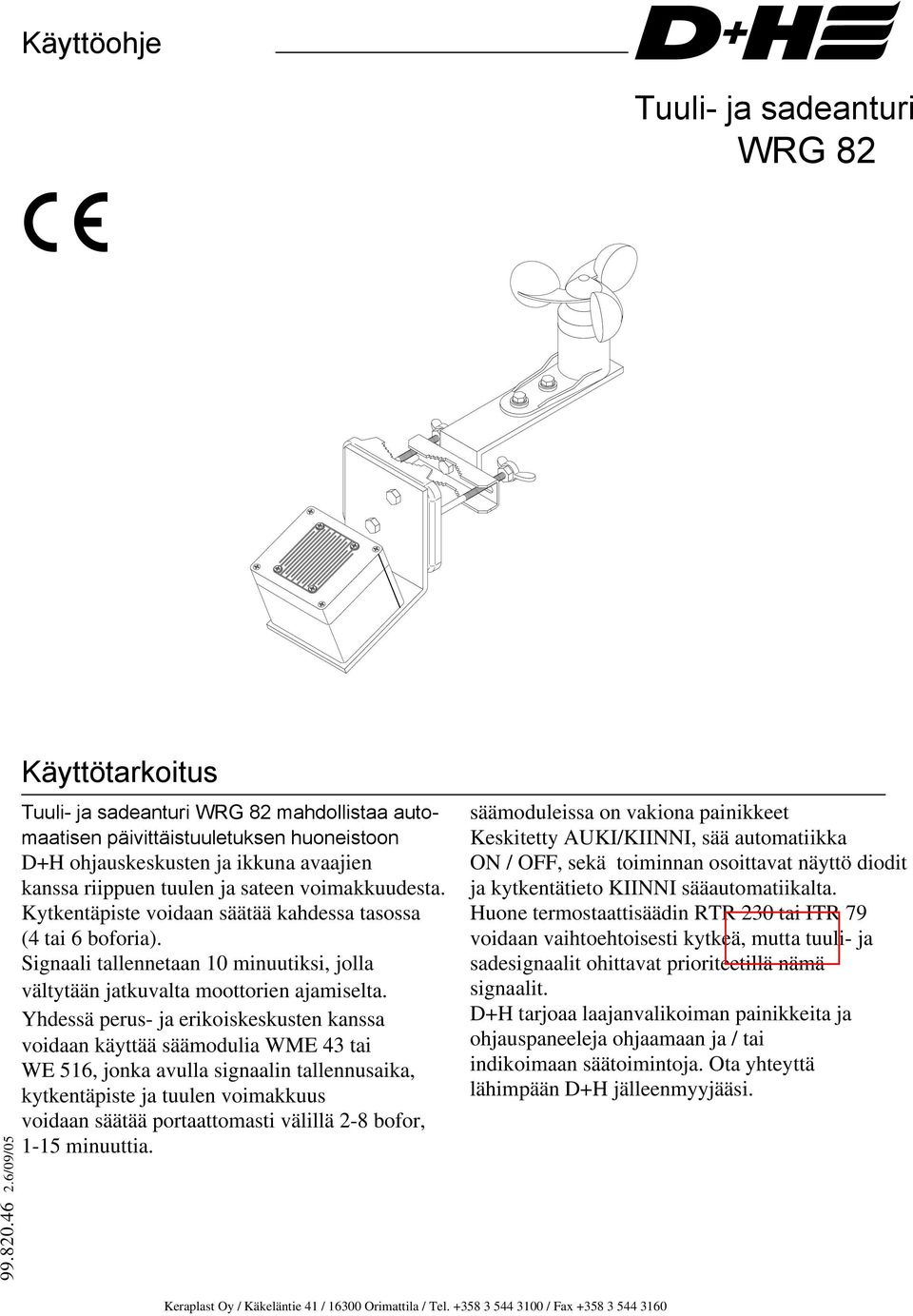

1 Käyttöohje Tuuli- ja sadeanturi /09/05 Käyttötarkoitus Tuuli- ja sadeanturi mahdollistaa autovoidaan käyttää säämodulia WME 43 tai maatisen päivittäistuuletuksen huoneistoon DH ohjauskeskusten ja ikkuna avaajien kanssa riippuen tuulen ja sateen voimakkuudesta. Kytkentäpiste voidaan säätää kahdessa tasossa (4 tai 6 boforia). Signaali tallennetaan 10 minuutiksi, jolla vältytään jatkuvalta moottorien ajamiselta. Yhdessä perus- ja erikoiskeskusten kanssa WE 516, jonka avulla signaalin tallennusaika, kytkentäpiste ja tuulen voimakkuus voidaan säätää portaattomasti välillä 2-8 bofor, 1-15 minuuttia. säämoduleissa on vakiona painikkeet Keskitetty AUKI/KIINNI, sää automatiikka ON / OFF, sekä toiminnan osoittavat näyttö diodit ja kytkentätieto KIINNI sääautomatiikalta. Huone termostaattisäädin RTR 230 tai ITR 79 voidaan vaihtoehtoisesti kytkeä, mutta tuuli- ja sadesignaalit ohittavat prioriteetillä nämä signaalit. DH tarjoaa laajanvalikoiman painikkeita ja ohjauspaneeleja ohjaamaan ja / tai indikoimaan säätoimintoja. Ota yhteyttä lähimpään DH jälleenmyyjääsi. Keraplast Oy / Käkeläntie 41 / Orimattila / Tel / Fax

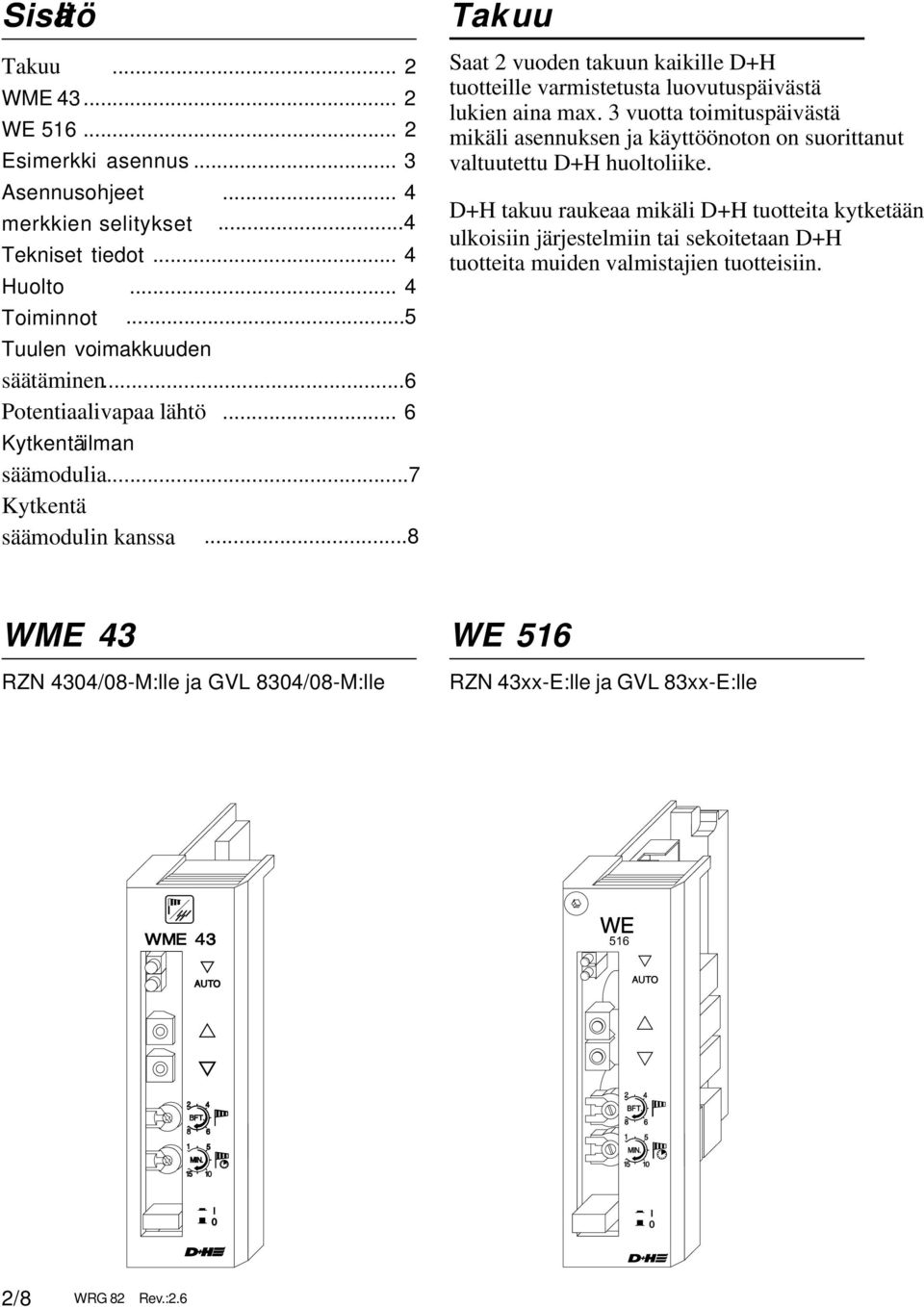

2 Sisältö Takuu... 2 WME WE Esimerkki asennus... 3 Asennusohjeet... 4 merkkien selitykset...4 Tekniset tiedot... 4 Huolto... 4 Toiminnot...5 Tuulen voimakkuuden säätäminen...6 Potentiaalivapaa lähtö... 6 Kytkentä ilman säämodulia...7 Kytkentä säämodulin kanssa...8 Tak uu Saat 2 vuoden takuun kaikille DH tuotteille varmistetusta luovutuspäivästä lukien aina max. 3 vuotta toimituspäivästä mikäli asennuksen ja käyttöönoton on suorittanut valtuutettu DH huoltoliike. DH takuu raukeaa mikäli DH tuotteita kytketään ulkoisiin järjestelmiin tai sekoitetaan DH tuotteita muiden valmistajien tuotteisiin. WME 43 RN 4304/08-M:lle ja GVL 8304/08-M:lle WE 516 RN 43xx-E:lle ja GVL 83xx-E:lle 516 2/8 Rev.:2.6

3 L Typ: ITR (3)A 230V~ CE 6 7 I Asennus esimerkki Sade- ja tuuli anturi säämoduli WME 43 tai WE 516 Huonetermostaatti säädin ITR 79 Huonetermostaatti säädin RTR N C CE or C 0 LF 43-W Airmatic i Stop ventilation ventilation TUULETUS TUULETUS ST OP ST OP or Air Indicator or AUTOMATIK ON ON or AUTOMATIK ON IF 43-W Bft. tuuletuspainike paneeli tuuletuspainike LT 83-W tuuletuspainike LT 43-W Rev.:2.6 3/8

4 Asennusohjeita Asennus tulee suorittaa ulos katolle olemassaolevaan mastoon tai sopivaan erilliseen asennusputken päähän Maston halkaisija: 42-60mm Asenna anturi vähintään 2m ylimmän katon osan yläpuolelle. Ukkosen johdatin tulee olla n. 0.5m korkeammalla kuin anturi. Valitse asennuspaikka siten, että anturi ei ole suojassa sateelta, mutta kuitenkin vaaralliset ilmanpyörteet vältetään. Noudata VDE säädöstä 0855 antennien mekaaniselle kestolle, sekä ukkossuojalle. Merkkien selitykset AUTO Autom. lämpötilan säätö Automaattinen sääohjaus aktivoitu Signaali "sade" Signaali "tuulen voimak. kytk.piste" tuuletuspainike "AUKI" tuuletuspainike "KIINNI" Signaali "sulje kaikki" WME:lle Sääautomatiikka kytketty päälle Tulenvoimakkuuden säätö regulaattori Signaalin tallennusajan säätö Tek niset tiedot : syöttöjännite : 24 VDC / 0,2A Kotelo : Polycarbonate Asennus teline :PVC / Aluminium Suojausluokka :IP 65 H uolto Sadetunnistin:Avaa, tarkista tiivisteet. Sisäosan tulee olla kuiva ja puhdas. Puhdista tarvittaessa ja vaihda tiivisteet. Lika voidaan poistaa miedolla saippualiuoksella ja kuivata kevyesti. Tuulianturi: Toiminta testauksessa pyöritä siipiä anturissa puhaltamalla. Siipien tulee pyöriä kevyesti ja tasaisesti. 4/8 Rev.:2.6

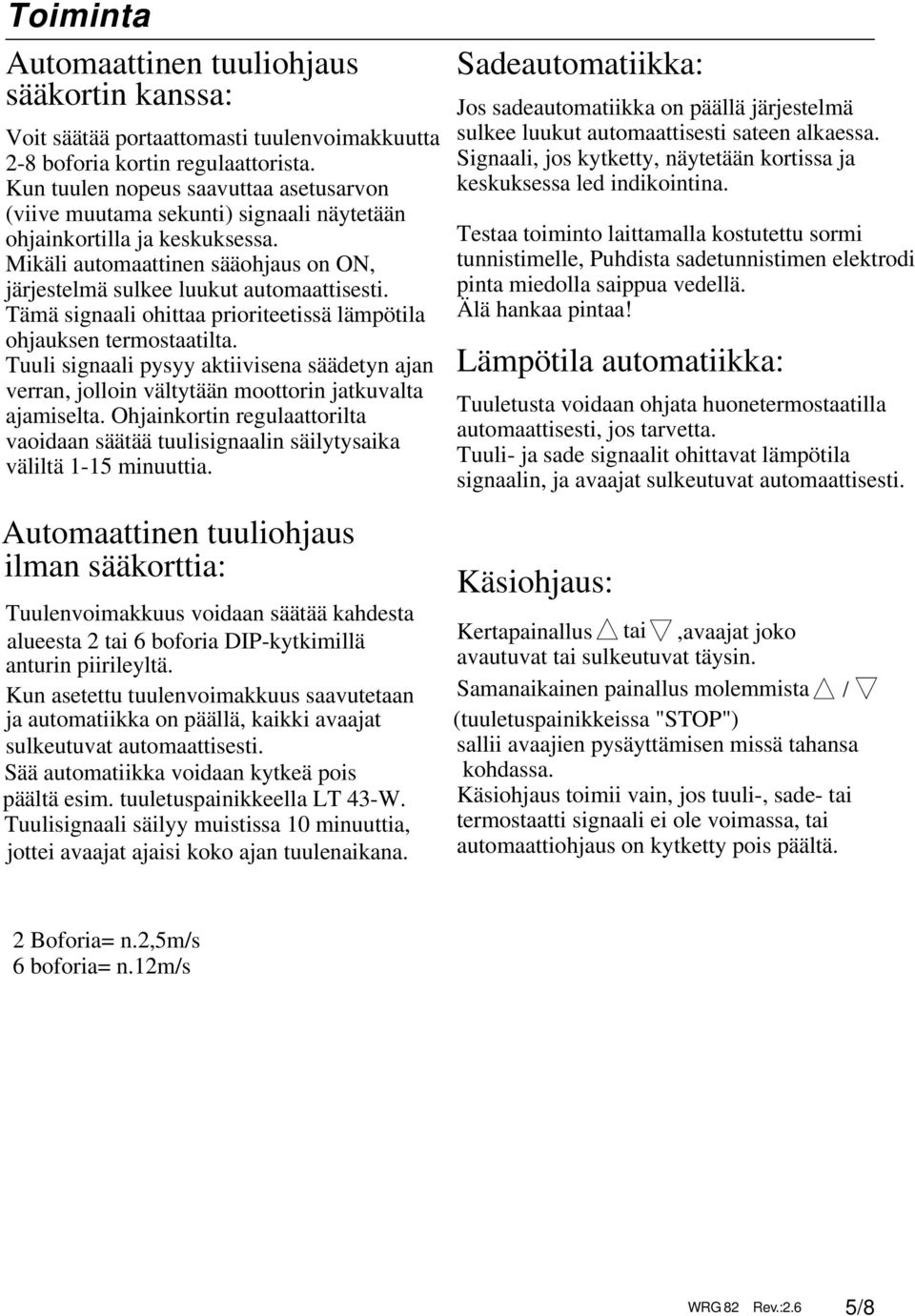

5 Toiminta Automaattinen tuuliohjaus sääkortin kanssa: Voit säätää portaattomasti tuulenvoimakkuutta 2-8 boforia kortin regulaattorista. Kun tuulen nopeus saavuttaa asetusarvon (viive muutama sekunti) signaali näytetään ohjainkortilla ja keskuksessa. Mikäli automaattinen sääohjaus on ON, järjestelmä sulkee luukut automaattisesti. Tämä signaali ohittaa prioriteetissä lämpötila ohjauksen termostaatilta. Tuuli signaali pysyy aktiivisena säädetyn ajan verran, jolloin vältytään moottorin jatkuvalta ajamiselta. Ohjainkortin regulaattorilta vaoidaan säätää tuulisignaalin säilytysaika väliltä 1-15 minuuttia. Automaattinen tuuliohjaus ilman sääkorttia: Tuulenvoimakkuus voidaan säätää kahdesta alueesta 2 tai 6 boforia DIP-kytkimillä anturin piirileyltä. Kun asetettu tuulenvoimakkuus saavutetaan ja automatiikka on päällä, kaikki avaajat sulkeutuvat automaattisesti. Sää automatiikka voidaan kytkeä pois päältä esim. tuuletuspainikkeella LT 43-W. Tuulisignaali säilyy muistissa 10 minuuttia, jottei avaajat ajaisi koko ajan tuulenaikana. Sadeautomatiikka: Jos sadeautomatiikka on päällä järjestelmä sulkee luukut automaattisesti sateen alkaessa. Signaali, jos kytketty, näytetään kortissa ja keskuksessa led indikointina. Testaa toiminto laittamalla kostutettu sormi tunnistimelle, Puhdista sadetunnistimen elektrodi pinta miedolla saippua vedellä. Älä hankaa pintaa! Lämpötila automatiikka: Tuuletusta voidaan ohjata huonetermostaatilla automaattisesti, jos tarvetta. Tuuli- ja sade signaalit ohittavat lämpötila signaalin, ja avaajat sulkeutuvat automaattisesti. Käsiohjaus: Kertapainallus tai,avaajat joko avautuvat tai sulkeutuvat täysin. Samanaikainen painallus molemmista / (tuuletuspainikkeissa "STOP") sallii avaajien pysäyttämisen missä tahansa kohdassa. Käsiohjaus toimii vain, jos tuuli-, sade- tai termostaatti signaali ei ole voimassa, tai automaattiohjaus on kytketty pois päältä. 2 Boforia= n.2,5m/s 6 boforia= n.12m/s Rev.:2.6 5/8

6 Tuulenvoimakkuuden asettaminen Vain käytettäessä ilman WME 43, WE 516 tai WM 80! P3 sininen P4 ruskea Potentiaalivapaa signaali Kytkentäkontakti on tehdasasetuksena miinus ohjauksinen. Miinus kontakti voidaan katkaista kytkimistä S1/1 (sade) tai S1/2 (tuuli), jos potentiaalivapaata kontaktia tarvitaan. HUOM! Max kuormitus 24V / 1A. 6/8 Rev.:2.6

7 Kytkentä ilman sääohjainkorttia (modulia) P3 P4 S 1/1 S 1/2 W R regen/rain wind wind LT 43-W asenna lenkki! S P P kiinni auki * Kytke johdin suoraan liittimeen silloin kun katkaisijaa ei ole käytössä. Tällöin käsiohjaus on pois toiminnasta. G z Az L A nc Mot.a Mot.b Tuuletus keskukset X1 LT MOT Gruppe / group Savunpoisto ohjauskeskukset RN 410x-K, RN 430x-M, RN 43xx-E N St Al K E1/E2 L A E Mot.a Mot.b LT MOT Gruppe / group Savunpoisto ohjauskeskukset RN 440x-K, RN 440x-M N M D1 D2 E1 L N A E Mot.a Mot.b LT MOT Gruppe / group Rev.:2.6 7/8

8 Kytkentä sääohjainkortin kanssa (moduuli) P3 P4 S1/1 S1/2 W R VAC regen/rain wind wind ITR LT 43-W < tai > RTR 230 * P S P AUKI KIINNI AUKI KIINNI - sade tuuli A 1 T WME 43 Potentiaalivapaa tuuli/sade signaali muille ohjaus keskuksille sade tuuli A 1 T 2 MP1 MP *optio WE 516 8/8 Rev.:2.6 Kaikki mitat mm / Oikeudet teknisiin muutoksiin pitetään. / Kopiointi ilman DH:n lupaa kielletty
