ASENNUSOHJE ALLASPEITE GS 7

Koko: px
Aloita esitys sivulta:

Download "ASENNUSOHJE ALLASPEITE GS 7"

Transkriptio

1 ASENNUSOHJE ALLASPEITE GS 7 Maahantuoja Suomen Allaslaite Oy Tourukatu JYVÄSKYLÄ Tel , Fax sal@suomenallaslaite.fi

2

3 2 LUE NÄMÄ OHJEET HUOLELLISESTI ENNEN ASENNUSTYÖN ALOITUSTA Allaspeite toimitetaan n. 2 m pitkissä paloissa kuljetusvaurioiden ehkäisemiseksi, ellei tilauksessa erikseen muuta ole määritelty. Rullat kuljetaan ainoastaan rullattuina kartonki putkeen tai oman akselinsa ympärille. Muussa tapauksessa ylimääräinen taivuttelu voi aiheuttaa peitteen rikkoutumisen. Akseli toimitetaan esiasennettuna siten, että peitteen ensimmäiset 2 metriä on ruuvattu akseliin kiinni, mikäli tilattaessa on ilmoitettu käyttöpään sijoitus. Peitteiden asennus yhteen on helppoa. Peitteen lohkot painetaan päittäin yhteen pienessä kulmassa. Aloita liitämällä lohkot toisesta päästä ja ja paina lohkot yhteet koko pituudelta. Varmista samalla ettei huullokseen vaikuta sivuttaisvoima, jotka voisivat rikkoa huulloksen. Ellei asennuspaikan takaa löydy sopivaa tilaa, vähintään 350 mm, voit liittää lohkot yhteen ilman uima-altaaseen menoa. Lohkot liitetään tällöin kääntämällä peite ylösalaisin. Mikäli joudut vaihtamaan lamellin toimi seuraavasti: Nostamalla lamelia oikealla kädellä vastapuolen huullos pakotetaan ylöspäin. Tämä mahdollistaa oikeanpuolen lamelin irroittamisen huulloksesta. 2

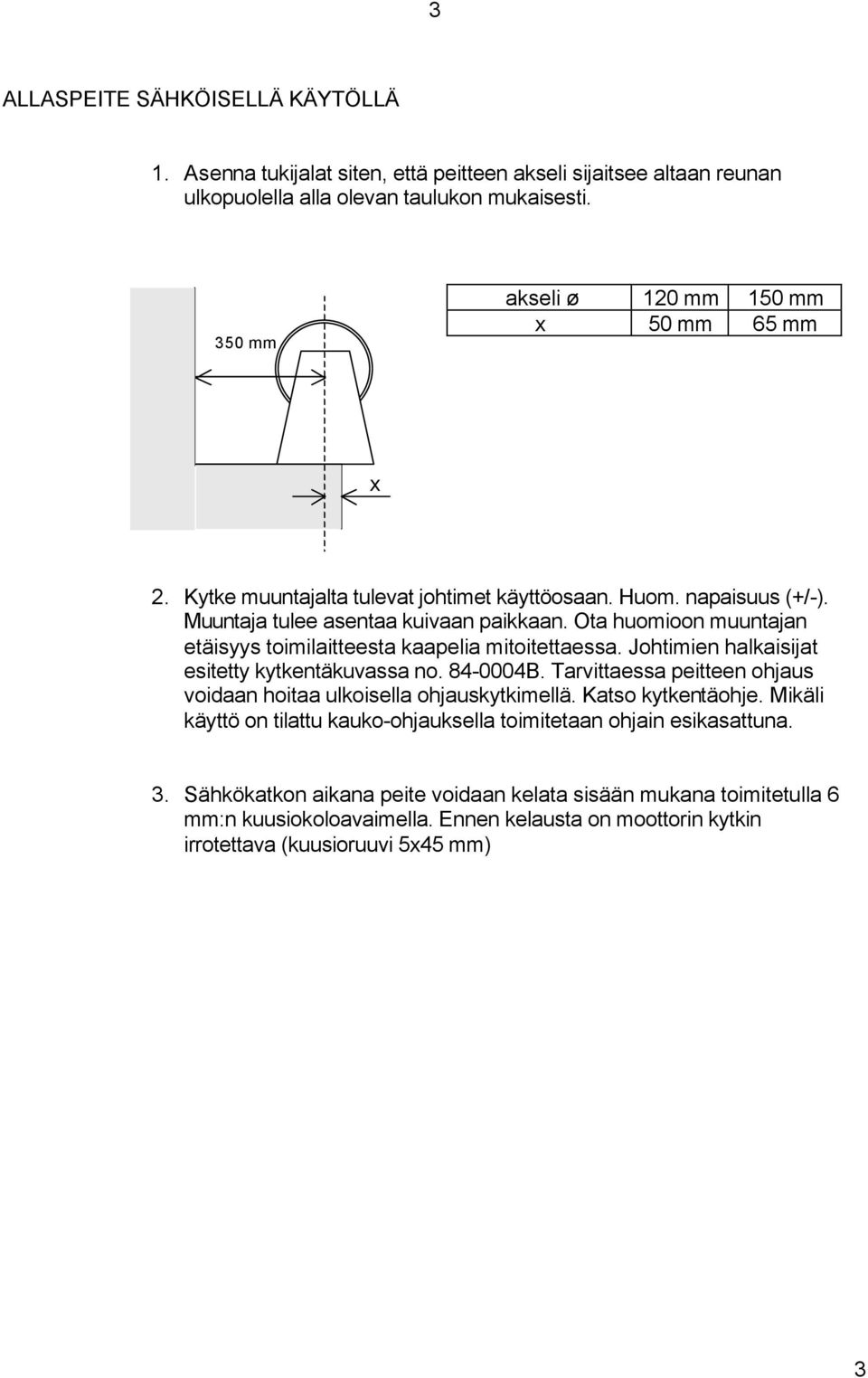

4 3 ALLASPEITE SÄHKÖISELLÄ KÄYTÖLLÄ 1. Asenna tukijalat siten, että peitteen akseli sijaitsee altaan reunan ulkopuolella alla olevan taulukon mukaisesti. 350 mm akseli ø 120 mm 150 mm x 50 mm 65 mm x 2. Kytke muuntajalta tulevat johtimet käyttöosaan. Huom. napaisuus (+/-). Muuntaja tulee asentaa kuivaan paikkaan. Ota huomioon muuntajan etäisyys toimilaitteesta kaapelia mitoitettaessa. Johtimien halkaisijat esitetty kytkentäkuvassa no B. Tarvittaessa peitteen ohjaus voidaan hoitaa ulkoisella ohjauskytkimellä. Katso kytkentäohje. Mikäli käyttö on tilattu kauko-ohjauksella toimitetaan ohjain esikasattuna. 3. Sähkökatkon aikana peite voidaan kelata sisään mukana toimitetulla 6 mm:n kuusiokoloavaimella. Ennen kelausta on moottorin kytkin irrotettava (kuusioruuvi 5x45 mm) 3

5 4 HUOM! Kun käyttölaitteen suojus on pois, kuten säätö toimenpiteitä tehtäessä, pitää sähköiset osat suojata mahdollisilta vesiroiskeilta tai sateelta. Kun laite kytketään päälle STOP kytkimestä, kytkeytyy laite lepotilaan noin kahdeksan minuutin kuluttua. Säätötöiden kestäessä pidempään kytke laite uudelleen painamalla STOP kytkintä. Rajakytkimen asetus ainoastaan mukana toimitetulla muovi avaimella! 1. Aja peite ulos kalvokytkimellä cm vedenpinnan yläpuolelle tai siirrä peite haluttuun kohtaan. 2. Työnnä ajosuuntaan liittyvää rajakytkinkorttia (led vilkkuu ajon aikana) niin pitkään kohti keskimmäistä muovihahloa kunnes rajakytkimen LED valo syttyy. 3. Varmista pysäytyskohta ajamalla peitettä vastakkaiseen suuntaan (ulos) kunnes LED valo sammuu. Tämän jälkeen aja peite ulos kunnes rajakytkin automaattisesti pysäyttää kelauksen. 4. Etsi nyt toimituksen mukana tulleella muovi avainta käyttäen tarkka paikka pysähdystoiminnalle, LED syttyy. 5. Kelaa peite sisään ja toista kohdat Tarkasta rajakytkimen toiminnat koeajamalla peitettä sisään ja ulos sekä tee tarvittavat säädöt. Kun rajat ovat kohdallaan varmista hahlojen liikkumattomuus muoviavaimella. Huom. Lattian alle asennettavassa mallissa 335/155, jossa käyttö on asennettu ylös suojan kanteen pitää kaapelien läpiviennit tiivistää silikonilla. 4

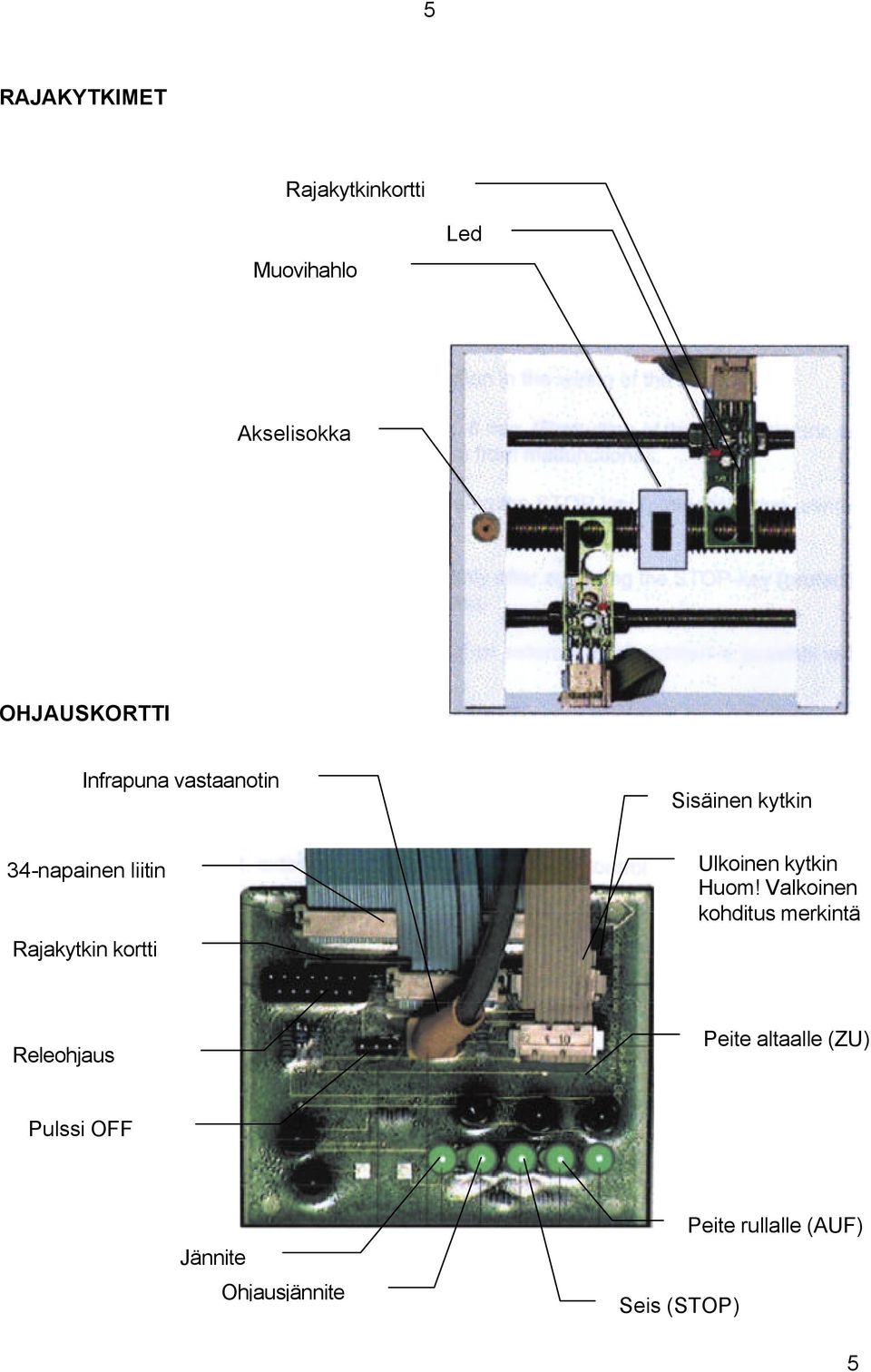

6 5 RAJAKYTKIMET Rajakytkinkortti Muovihahlo Led Akselisokka OHJAUSKORTTI Infrapuna vastaanotin Sisäinen kytkin 34-napainen liitin Rajakytkin kortti Ulkoinen kytkin Huom! Valkoinen kohditus merkintä Releohjaus Peite altaalle (ZU) Pulssi OFF Jännite Ohjausjännite Seis (STOP) Peite rullalle (AUF) 5

7 6 KAUKO-OHJAIMEN KÄYTTÖ Painikkeet ZU - painikkeilla peite altaalle AUF - painikkeilla kelataan peite. STOP - painikkeella pysäytetään toiminnot Turvallisuuden vuoksi peitteen kulkusuuntaa AUF/ZU ei voi vaihtaa suoraan painamatta välillä STOP painiketta. Mikäli kauko-ohjain ei toimi (esim. patteri kulunut) voi allaspeitettä ajaa käyttöosan tai mahdollisen ulkoisen kytkimen painikkeista. Kauko-ohjaimessa on kolme LED valoa, joista näkee valitun toiminnon. Vihreä LED Punainen LED Keltainen LED jännitteen merkkivalo yhteys lähettimen ja vastaanottimen välillä yhteys lähettimen vastaanottimen ja ohjauskortin välillä HUOM! Valittua kauko-ohjaimen toimintoa pitää painaa yhtäjaksoisesti 3..5 s. jotta valittu toiminto aktivoituu. Viiveellä estetään peitteen tahaton käyttö! 6

8 7 SÄHKÖISET KYTKENNÄ Käyttöyksikkö 24 VDC käyttö kytkimellä. Taipuisa putki typ. PG 13 asennetaan kohteessa. Huom. tilavaraus. Kaapeli 7x1,5 mm 2 ALLAS Vedenkestävä kaapelointi. Halkileikkaus kts. taulukko! Mahdollinen ulkoinen käyttökytkin. Tilattava erikseen. Muuntaja VDE VAC/24 VDC. Suojausluokka IP 65. Kaapelin pituus x Kaapelin halk. max. 10 m 2 x 1,5 mm 2 max. 25 m 2 x 2,5 mm 2 max. 40 m 2 x 4,0 mm 2 HUOM! Muuntaja asennettava allasalueen ulkopuolelle kuivaan tilaan! 7

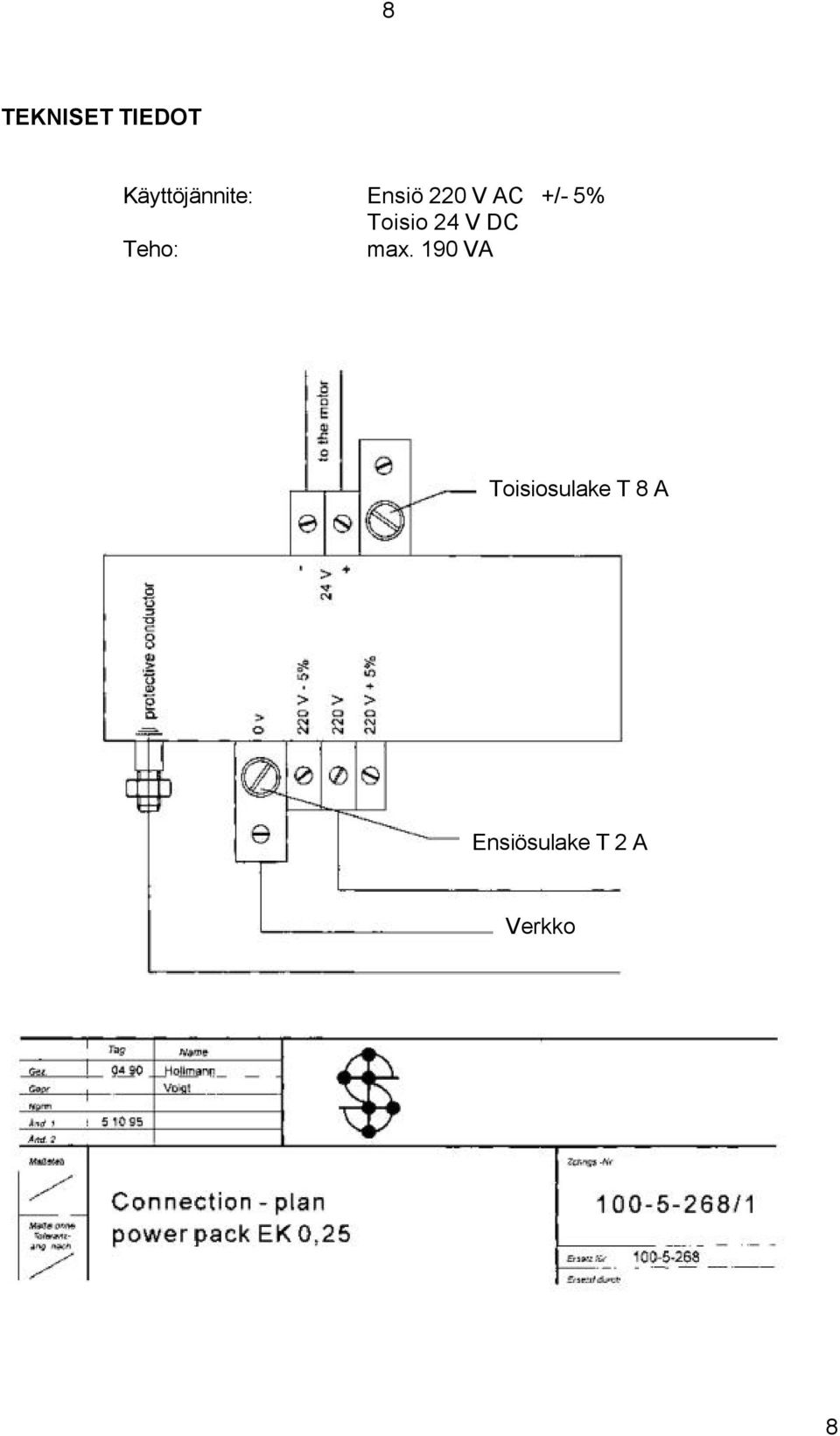

9 8 TEKNISET TIEDOT Käyttöjännite: Ensiö 220 V AC +/- 5% Toisio 24 V DC Teho: max. 190 VA Toisiosulake T 8 A Ensiösulake T 2 A Verkko 8

10 9 POS 1 Käyttö vasemmalla Väri koodit 1. sininen 2. punainen 3. valkoinen 4. ruskea 5. vihreä 6. keltainen 7. harmaa Auki Kiinni Värimerkki (valk.) 7-napaisen kaapelipistokkeen liitäntää varten POS 2 Käyttö oikealla Väri koodit 1. valkoinen 2. punainen 3. sininen 4. ruskea 5. harmaa 6. keltainen 7. vihreä Vaihda kaapeli 7 ja 5 sekä 1 ja 3 keskenään. Huom. Lattian alle asennettavassa mallissa, ilman seinän läpi menevää akselia (tyyppi 335/155) kytketään ulkoinen käyttökytkin Pos 2 mukaan mikäli käyttö on vasemmalla puolella. Käytön ollessa oikealla puolella kytkentä Pos 1 mukaisesti. 9
