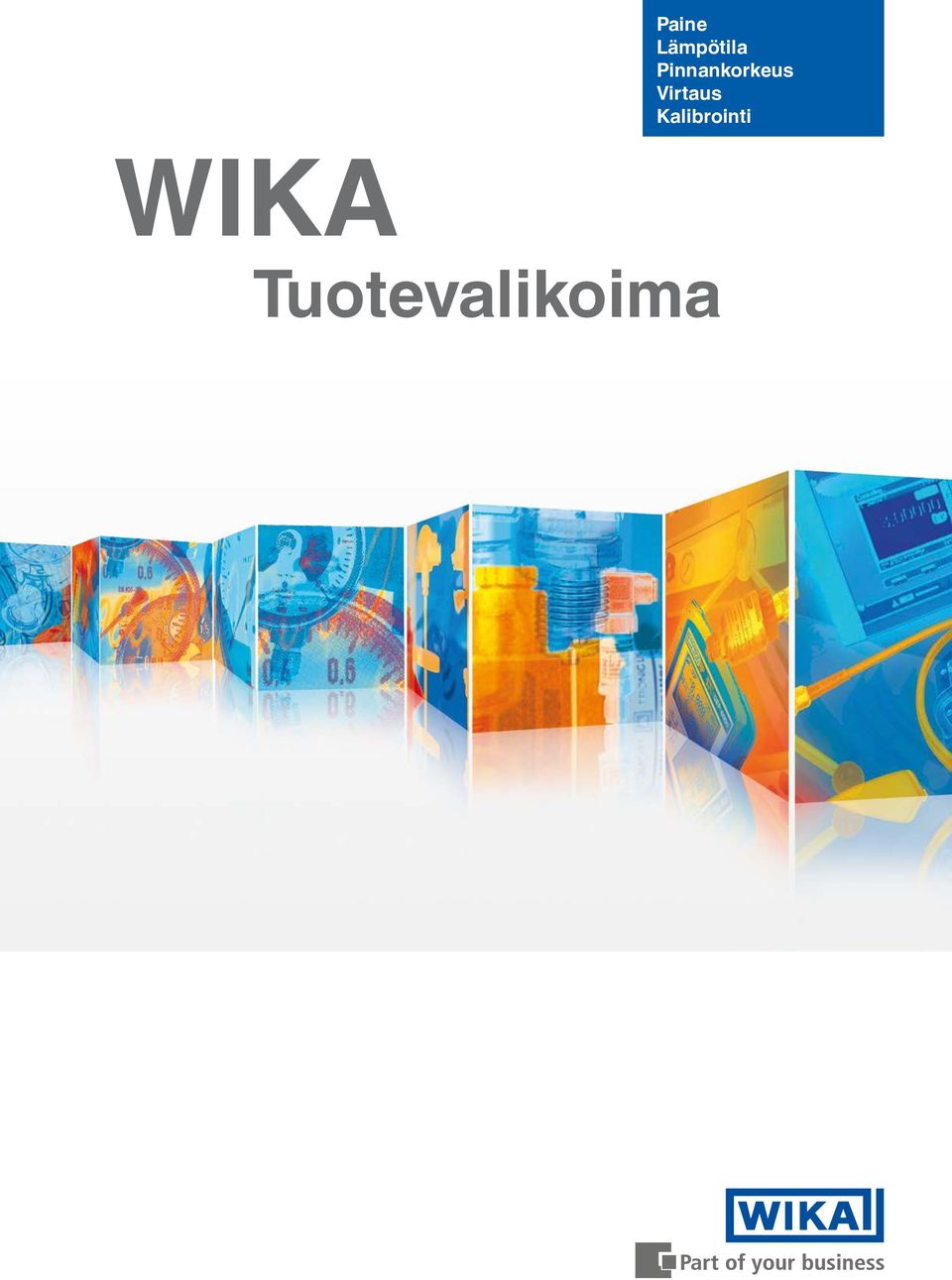

1 Paine Lämpötila Pinnankorkeus Virtaus Kalibrointi WIKA Tuotevalikoima

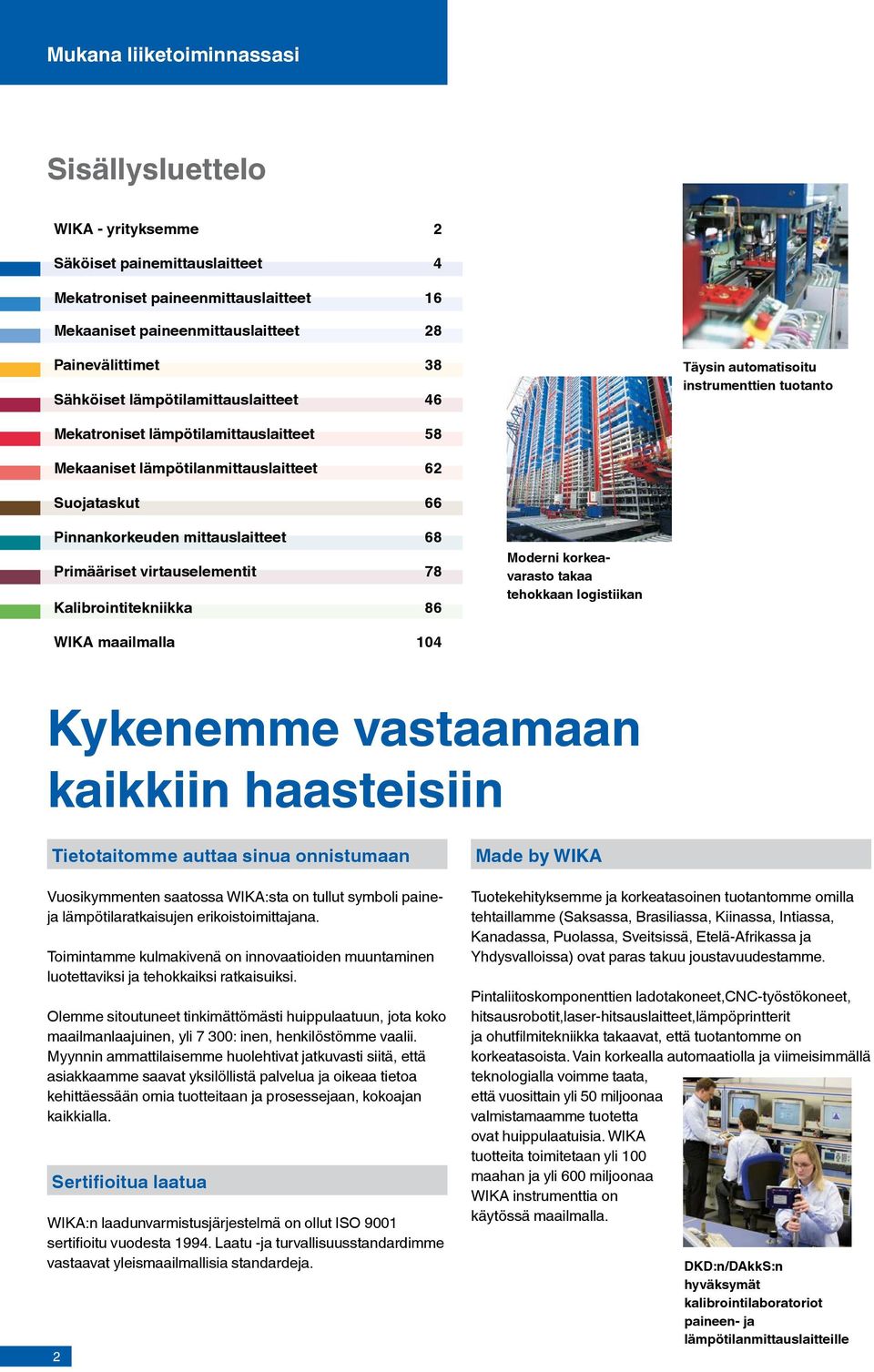

2 Mukana liiketoiminnassasi Sisällysluettelo WIKA - yrityksemme 2 Säköiset painemittauslaitteet 4 Mekatroniset paineenmittauslaitteet 16 Mekaaniset paineenmittauslaitteet 28 Painevälittimet 38 Sähköiset lämpötilamittauslaitteet 46 Täysin automatisoitu instrumenttien tuotanto Mekatroniset lämpötilamittauslaitteet 58 Mekaaniset lämpötilanmittauslaitteet 62 Suojataskut 66 Pinnankorkeuden mittauslaitteet 68 Primääriset virtauselementit 78 Kalibrointitekniikka 86 Moderni korkeavarasto takaa tehokkaan logistiikan WIKA maailmalla 104 Kykenemme vastaamaan kaikkiin haasteisiin Tietotaitomme auttaa sinua onnistumaan Vuosikymmenten saatossa WIKA:sta on tullut symboli paineja lämpötilaratkaisujen erikoistoimittajana. Toimintamme kulmakivenä on innovaatioiden muuntaminen luotettaviksi ja tehokkaiksi ratkaisuiksi. Olemme sitoutuneet tinkimättömästi huippulaatuun, jota koko maailmanlaajuinen, yli 7 300: inen, henkilöstömme vaalii. Myynnin ammattilaisemme huolehtivat jatkuvasti siitä, että asiakkaamme saavat yksilöllistä palvelua ja oikeaa tietoa kehittäessään omia tuotteitaan ja prosessejaan, kokoajan kaikkialla. Sertifioitua laatua WIKA:n laadunvarmistusjärjestelmä on ollut ISO 9001 sertifioitu vuodesta Laatu -ja turvallisuusstandardimme vastaavat yleismaailmallisia standardeja. 2 Made by WIKA Tuotekehityksemme ja korkeatasoinen tuotantomme omilla tehtaillamme (Saksassa, Brasiliassa, Kiinassa, Intiassa, Kanadassa, Puolassa, Sveitsissä, Etelä-Afrikassa ja Yhdysvalloissa) ovat paras takuu joustavuudestamme. Pintaliitoskomponenttien ladotakoneet,cnc-työstökoneet, hitsausrobotit,laser-hitsauslaitteet,lämpöprintterit ja ohutfilmitekniikka takaavat, että tuotantomme on korkeatasoista. Vain korkealla automaatiolla ja viimeisimmällä teknologialla voimme taata, että vuosittain yli 50 miljoonaa valmistamaamme tuotetta ovat huippulaatuisia. WIKA tuotteita toimitetaan yli 100 maahan ja yli 600 miljoonaa WIKA instrumenttia on käytössä maailmalla. DKD:n/DAkkS:n hyväksymät kalibrointilaboratoriot paineen- ja lämpötilanmittauslaitteille

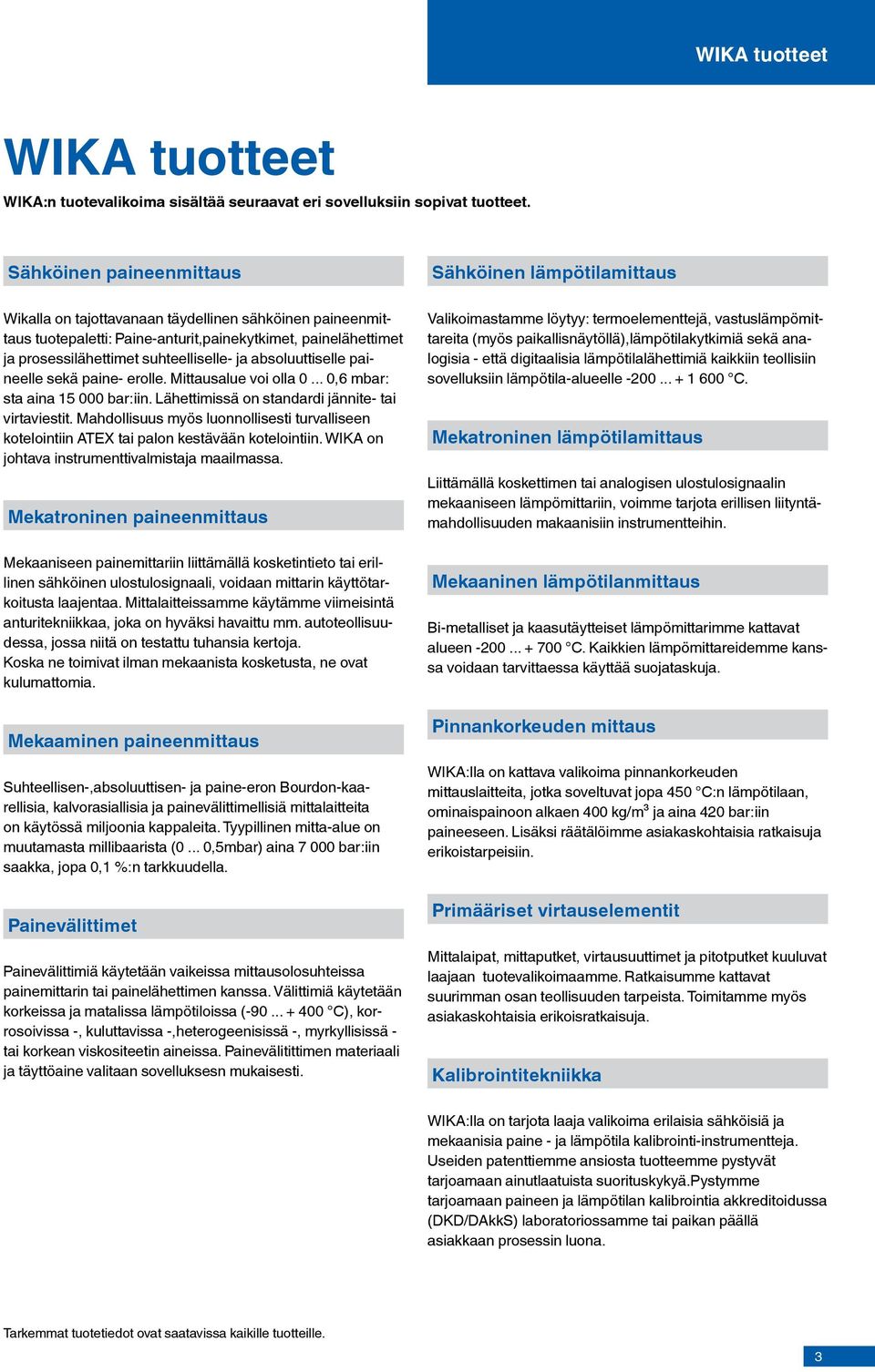

3 WIKA tuotteet WIKA tuotteet WIKA:n tuotevalikoima sisältää seuraavat eri sovelluksiin sopivat tuotteet. Sähköinen paineenmittaus Wikalla on tajottavanaan täydellinen sähköinen paineenmittaus tuotepaletti: Paine-anturit,painekytkimet, painelähettimet ja prosessilähettimet suhteelliselle- ja absoluuttiselle paineelle sekä paine- erolle. Mittausalue voi olla ,6 mbar: sta aina bar:iin. Lähettimissä on standardi jännite- tai virtaviestit. Mahdollisuus myös luonnollisesti turvalliseen kotelointiin ATEX tai palon kestävään kotelointiin. WIKA on johtava instrumenttivalmistaja maailmassa. Mekatroninen paineenmittaus Mekaaniseen painemittariin liittämällä kosketintieto tai erillinen sähköinen ulostulosignaali, voidaan mittarin käyttötarkoitusta laajentaa. Mittalaitteissamme käytämme viimeisintä anturitekniikkaa, joka on hyväksi havaittu mm. autoteollisuudessa, jossa niitä on testattu tuhansia kertoja. Koska ne toimivat ilman mekaanista kosketusta, ne ovat kulumattomia. Mekaaminen paineenmittaus Suhteellisen-,absoluuttisen- ja paine-eron Bourdon-kaarellisia, kalvorasiallisia ja painevälittimellisiä mittalaitteita on käytössä miljoonia kappaleita. Tyypillinen mitta-alue on muutamasta millibaarista (0... 0,5mbar) aina bar:iin saakka, jopa 0,1 %:n tarkkuudella. Painevälittimet Painevälittimiä käytetään vaikeissa mittausolosuhteissa painemittarin tai painelähettimen kanssa. Välittimiä käytetään korkeissa ja matalissa lämpötiloissa ( C), korrosoivissa -, kuluttavissa -,heterogeenisissä -, myrkyllisissä - tai korkean viskositeetin aineissa. Painevälitittimen materiaali ja täyttöaine valitaan sovelluksesn mukaisesti. Sähköinen lämpötilamittaus Valikoimastamme löytyy: termoelementtejä, vastuslämpömittareita (myös paikallisnäytöllä),lämpötilakytkimiä sekä analogisia - että digitaalisia lämpötilalähettimiä kaikkiin teollisiin sovelluksiin lämpötila-alueelle C. Mekatroninen lämpötilamittaus Liittämällä koskettimen tai analogisen ulostulosignaalin mekaaniseen lämpömittariin, voimme tarjota erillisen liityntämahdollisuuden makaanisiin instrumentteihin. Mekaaninen lämpötilanmittaus Bi-metalliset ja kaasutäytteiset lämpömittarimme kattavat alueen C. Kaikkien lämpömittareidemme kanssa voidaan tarvittaessa käyttää suojataskuja. Pinnankorkeuden mittaus WIKA:lla on kattava valikoima pinnankorkeuden mittauslaitteita, jotka soveltuvat jopa 450 C:n lämpötilaan, ominaispainoon alkaen 400 kg/m³ ja aina 420 bar:iin paineeseen. Lisäksi räätälöimme asiakaskohtaisia ratkaisuja erikoistarpeisiin. Primääriset virtauselementit Mittalaipat, mittaputket, virtausuuttimet ja pitotputket kuuluvat laajaan tuotevalikoimaamme. Ratkaisumme kattavat suurimman osan teollisuuden tarpeista. Toimitamme myös asiakaskohtaisia erikoisratkaisuja. Kalibrointitekniikka WIKA:lla on tarjota laaja valikoima erilaisia sähköisiä ja mekaanisia paine - ja lämpötila kalibrointi-instrumentteja. Useiden patenttiemme ansiosta tuotteemme pystyvät tarjoamaan ainutlaatuista suorituskykyä.pystymme tarjoamaan paineen ja lämpötilan kalibrointia akkreditoidussa (DKD/DAkkS) laboratoriossamme tai paikan päällä asiakkaan prosessin luona. Tarkemmat tuotetiedot ovat saatavissa kaikille tuotteille. 3

4 Painelähettimet teollisuuden käyttöön A-10 Yleiskäyttö S-10 Teollisuuteen S-20 Teollisuuteen Epälineaarisuus (± % alueesta): 0,5 BFSL Mittausalue: bar bar Asiakaskohtaiset muutokset OEM asiakkaat Tekniset tiedot: PE Epälineaarisuus (± % alueesta): 0,125, 0,25 tai 0,5 % BFSL Mittausalue: , bar , bar absoluuttinen bar Asiakaskohtaiset optiot Vaativiin olosuhteisiin Testisertifikaatti Tekniset tiedot PE O-10 OEM-versio Epälineaarisuus (± % alueesta): 0,25 tai 0,5 BFSL Mittausalue: bar bar absoluuttinen bar Ilmainen testaussertifikaatti Kompakti rakenne 2 miljoonaa erilaista variaatiota Tekniset tiedot: PE Epälineaarisuus (± % alueesta): 0,2 BFSL Mittausalue: , bar 0 0, bar absoluuttinen bar Asiakaskohtaiset optiot Nollapisteen ja alueen säätö kalvollinen prosessiliityntä (optio) Tekniset tiedot: PE

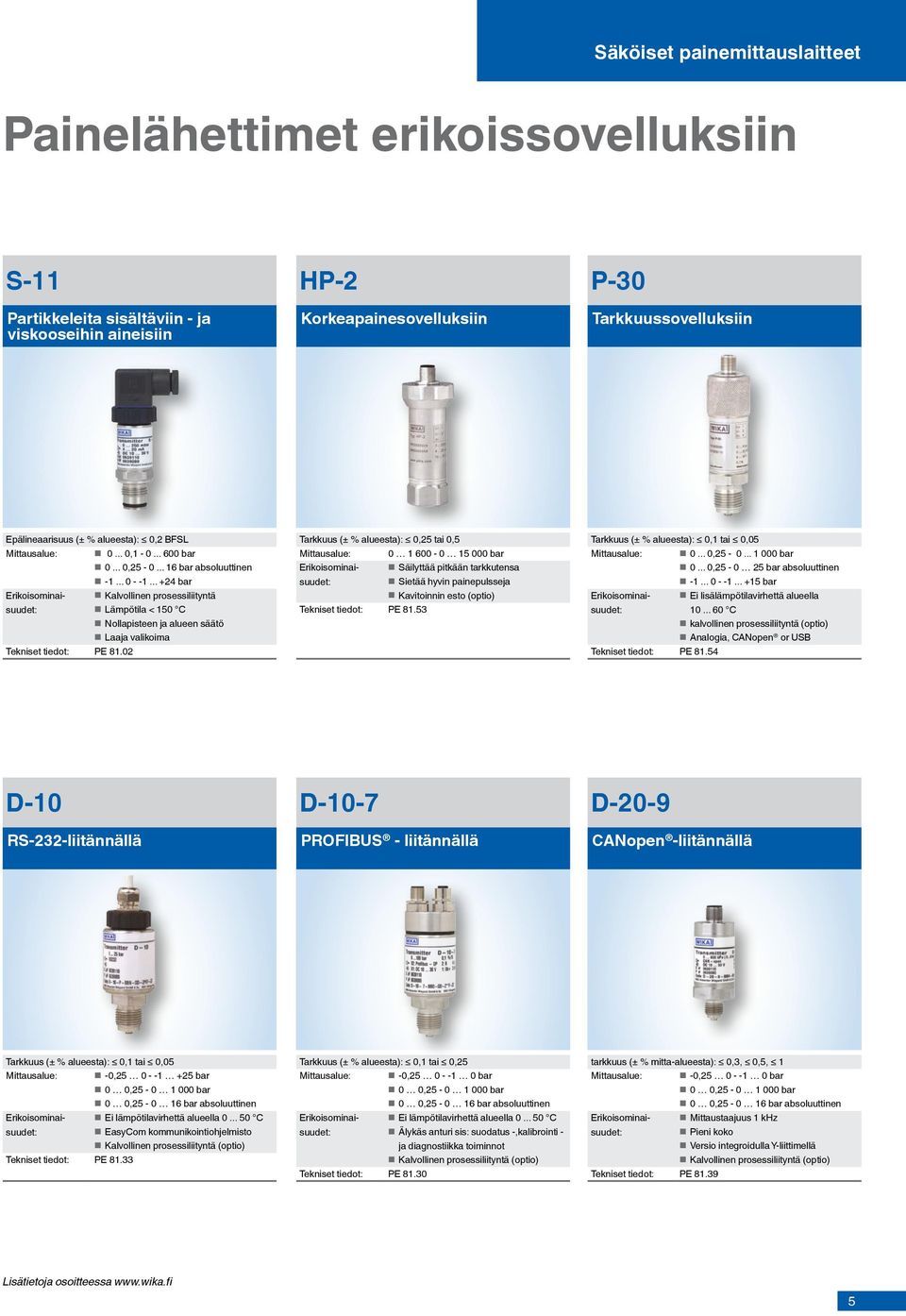

5 Säköiset painemittauslaitteet Painelähettimet erikoissovelluksiin S-11 Partikkeleita sisältäviin - ja viskooseihin aineisiin HP-2 Korkeapainesovelluksiin P-30 Tarkkuussovelluksiin D-10 RS-232-liitännällä D-10-7 PROFIBUS - liitännällä D-20-9 CANopen -liitännällä tarkkuus (± % mitta-alueesta): 0,3, 0,5, 1 Mittausalue: -0, bar 0 0, bar 0 0, bar absoluuttinen Pieni koko Mittaustaajuus 1 khz Versio integroidulla Y-liittimellä Kalvollinen prosessiliityntä (optio) Tekniset tiedot: PE Tarkkuus (± % alueesta): 0,25 tai 0,5 Mittausalue: bar Sietää hyvin painepulsseja Säilyttää pitkään tarkkutensa Kavitoinnin esto (optio) Tekniset tiedot: PE Tarkkuus (± % alueesta): 0,1 tai 0,05 Mittausalue: -0, bar 0 0, bar 0 0, bar absoluuttinen EasyCom kommunikointiohjelmisto Ei lämpötilavirhettä alueella C Kalvollinen prosessiliityntä (optio) Tekniset tiedot: PE Tarkkuus (± % alueesta): 0,1 tai 0,25 Mittausalue: -0, bar 0 0, bar 0 0, bar absoluuttinen Älykäs anturi sis: suodatus -,kalibrointi - Ei lämpötilavirhettä alueella C ja diagnostiikka toiminnot Kalvollinen prosessiliityntä (optio) Tekniset tiedot: PE Tarkkuus (± % alueesta): 0,1 tai 0,05 Mittausalue: , bar , bar absoluuttinen bar C Ei lisälämpötilavirhettä alueella kalvollinen prosessiliityntä (optio) Analogia, CANopen or USB Tekniset tiedot: PE Epälineaarisuus (± % alueesta): 0,2 BFSL Mittausalue: , bar , bar absoluuttinen bar Lämpötila < 150 C Kalvollinen prosessiliityntä Nollapisteen ja alueen säätö Laaja valikoima Tekniset tiedot: PE Lisätietoja osoitteessa 5

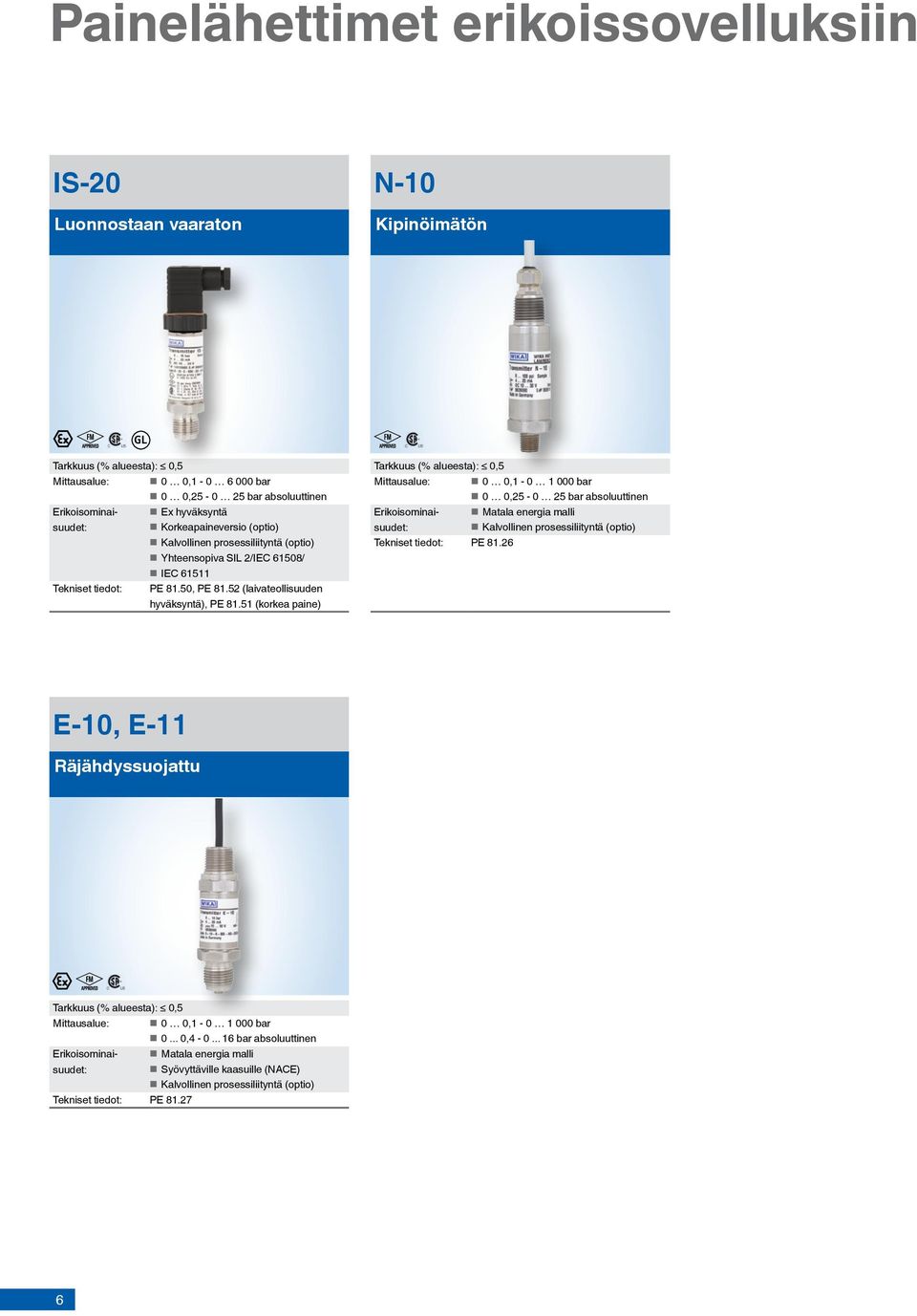

6 Painelähettimet erikoissovelluksiin IS-20 Luonnostaan vaaraton N-10 Kipinöimätön GL E-10, E-11 Räjähdyssuojattu Tarkkuus (% alueesta): 0,5 Mittausalue: 0 0, bar 0 0, bar absoluuttinen Kalvollinen prosessiliityntä (optio) Matala energia malli Tekniset tiedot: PE Tarkkuus (% alueesta): 0,5 Mittausalue: 0 0, bar 0 0, bar absoluuttinen Korkeapaineversio (optio) Ex hyväksyntä Kalvollinen prosessiliityntä (optio) Yhteensopiva SIL 2/IEC 61508/ IEC Tekniset tiedot: PE 81.50, PE (laivateollisuuden hyväksyntä), PE (korkea paine) Tarkkuus (% alueesta): 0,5 Mittausalue: 0 0, bar , bar absoluuttinen Syövyttäville kaasuille (NACE) Matala energia malli Kalvollinen prosessiliityntä (optio) Tekniset tiedot: PE

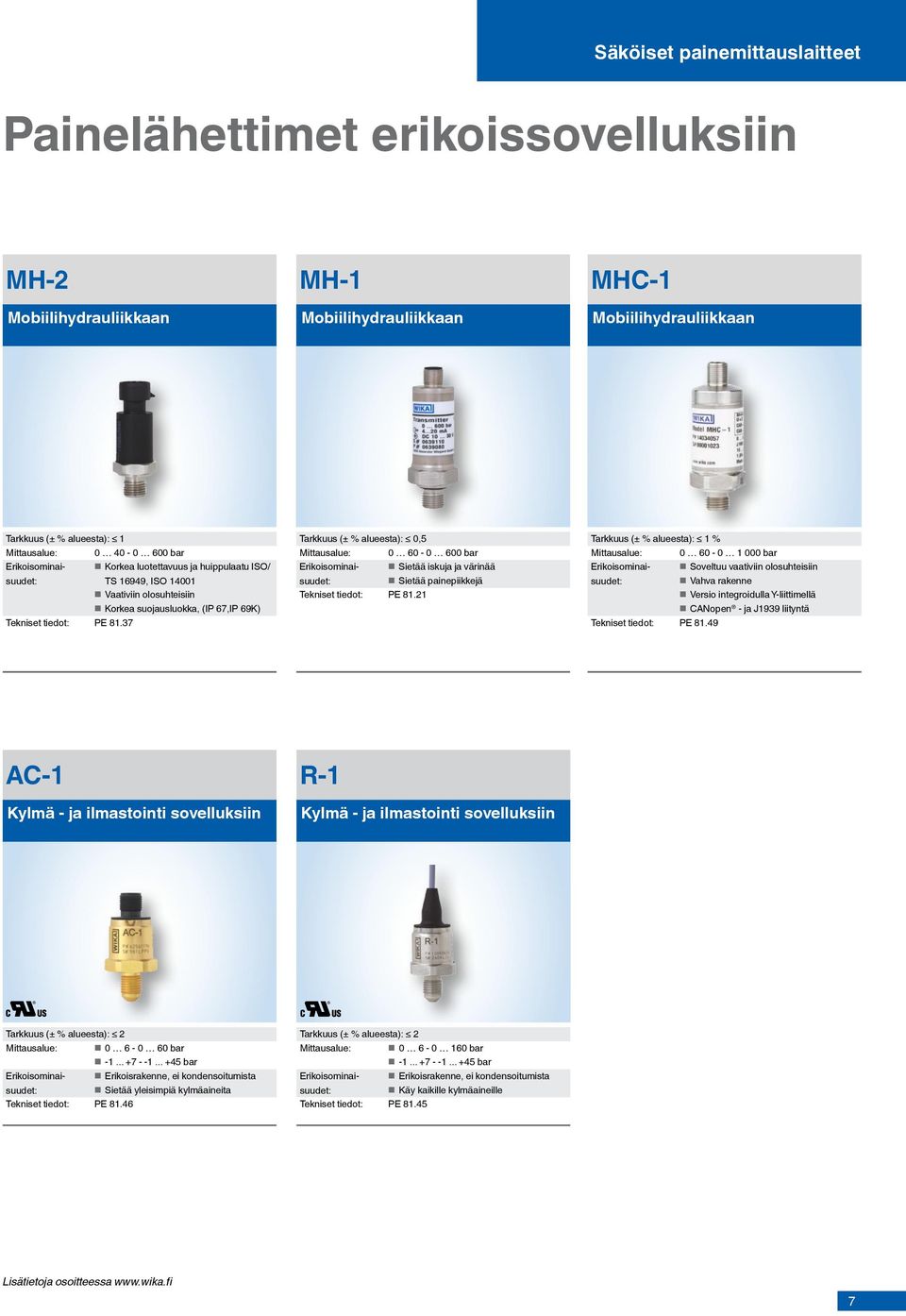

7 Säköiset painemittauslaitteet Painelähettimet erikoissovelluksiin MH-2 Mobiilihydrauliikkaan MH-1 Mobiilihydrauliikkaan MHC-1 Mobiilihydrauliikkaan Tarkkuus (± % alueesta): 2 Mittausalue: bar bar Sietää yleisimpiä kylmäaineita Erikoisrakenne, ei kondensoitumista Tekniset tiedot: PE Tarkkuus (± % alueesta): 0,5 Mittausalue: bar Sietää painepiikkejä Sietää iskuja ja värinää Tekniset tiedot: PE Tarkkuus (± % alueesta): 1 % Mittausalue: bar Vahva rakenne Soveltuu vaativiin olosuhteisiin Versio integroidulla Y-liittimellä CANopen - ja J1939 liityntä Tekniset tiedot: PE AC-1 Kylmä - ja ilmastointi sovelluksiin R-1 Kylmä - ja ilmastointi sovelluksiin Tarkkuus (± % alueesta): 2 Mittausalue: bar bar Käy kaikille kylmäaineille Erikoisrakenne, ei kondensoitumista Tekniset tiedot: PE Tarkkuus (± % alueesta): 1 Mittausalue: bar TS 16949, ISO Korkea luotettavuus ja huippulaatu ISO/ Vaativiin olosuhteisiin Korkea suojausluokka, (IP 67,IP 69K) Tekniset tiedot: PE Lisätietoja osoitteessa 7

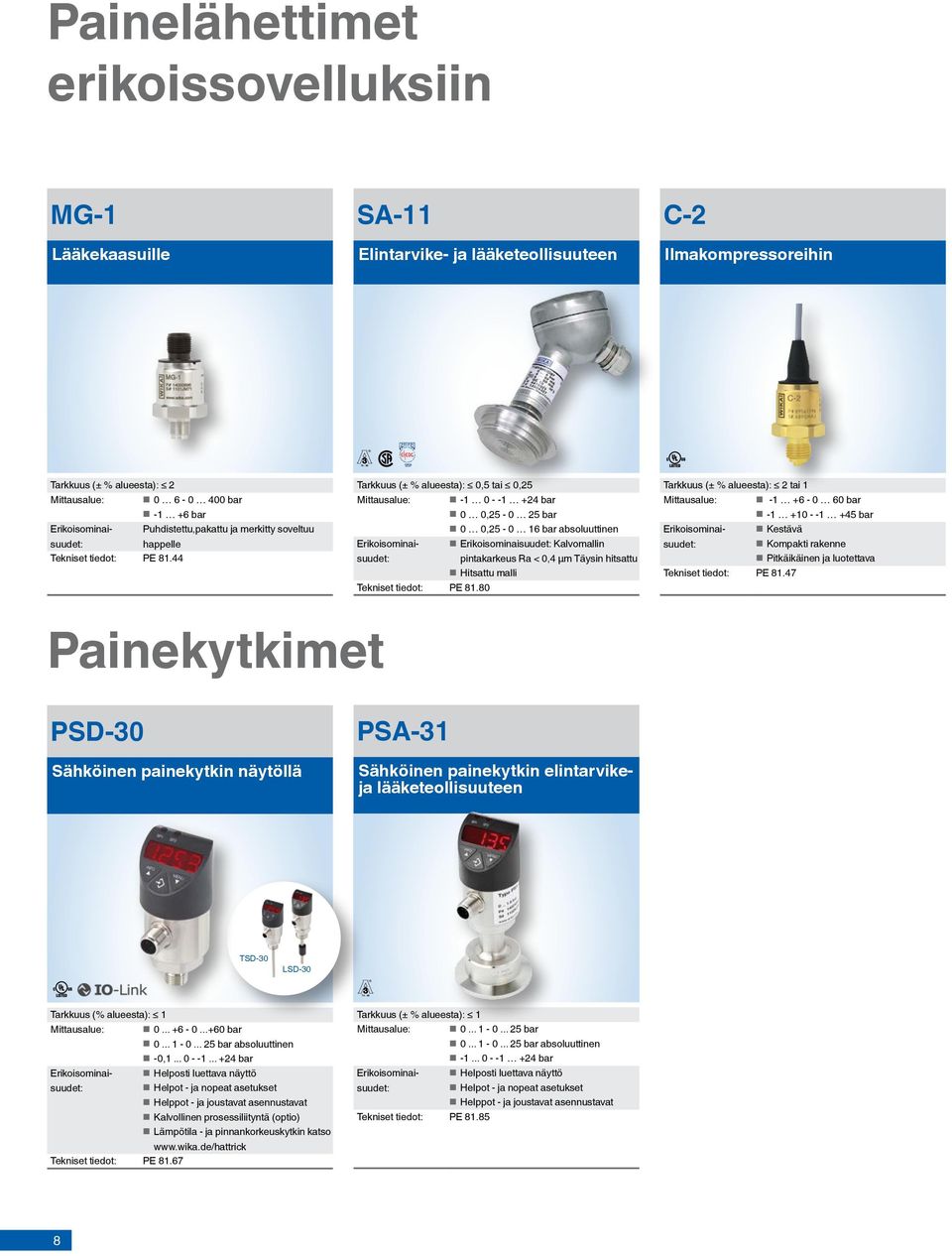

8 Painelähettimet erikoissovelluksiin MG-1 Lääkekaasuille SA-11 Elintarvike- ja lääketeollisuuteen C-2 Ilmakompressoreihin Tarkkuus (± % alueesta): 1 Mittausalue: bar bar absoluuttinen bar Helpot - ja nopeat asetukset Helposti luettava näyttö Helppot - ja joustavat asennustavat Tekniset tiedot: PE Tarkkuus (± % alueesta): 2 tai 1 Mittausalue: bar bar Kompakti rakenne Kestävä Pitkäikäinen ja luotettava Tekniset tiedot: PE Painekytkimet PSD-30 Sähköinen painekytkin näytöllä PSA-31 Sähköinen painekytkin elintarvikeja lääketeollisuuteen TSD-30 LSD-30 Tarkkuus (± % alueesta): 2 Mittausalue: bar bar happelle Puhdistettu,pakattu ja merkitty soveltuu Tekniset tiedot: PE Tarkkuus (± % alueesta): 0,5 tai 0,25 Mittausalue: bar 0 0, bar 0 0, bar absoluuttinen pintakarkeus Ra < 0,4 μm Täysin hitsattu Kalvomallin Hitsattu malli Tekniset tiedot: PE Tarkkuus (% alueesta): 1 Mittausalue: bar bar absoluuttinen -0, bar Helpot - ja nopeat asetukset Helposti luettava näyttö Helppot - ja joustavat asennustavat Kalvollinen prosessiliityntä (optio) Lämpötila - ja pinnankorkeuskytkin katso Tekniset tiedot: PE

9 Säköiset painemittauslaitteet Pinnankorkeuden anturit LS-10 Yleismalli, mm. jätevesikaivojen pinnankorkeusmittaukset IL-10 Luonnostaan vaaraton GL Tarkkuus (± % alueesta): 0,5 Mittausalue: 0 0, bar Tekniset tiedot: PE LH-20 Teollisuussovelluksiin, Hart-ohjelmointi GL Tarkkuus (± % alueesta): 0,25 tai 0,5 Mittausalue: 0 0, bar Erikoiskaapeli FEP (optio) Hastelloy materiaali (optio) Tekniset tiedot: PE Epälineaarisuus (% alueesta): 0,2 (optio 0,1) Mittausalue: 0 0, bar , bar absoluuttinen Säädettävä turndown (optio) Kapea malli Vaativiin olosuhteisiin Kaksinkertainen tiivistetty rakenne Titanium kuori (optio) Tekniset tiedot: PE Lisätietoja osoitteessa 9

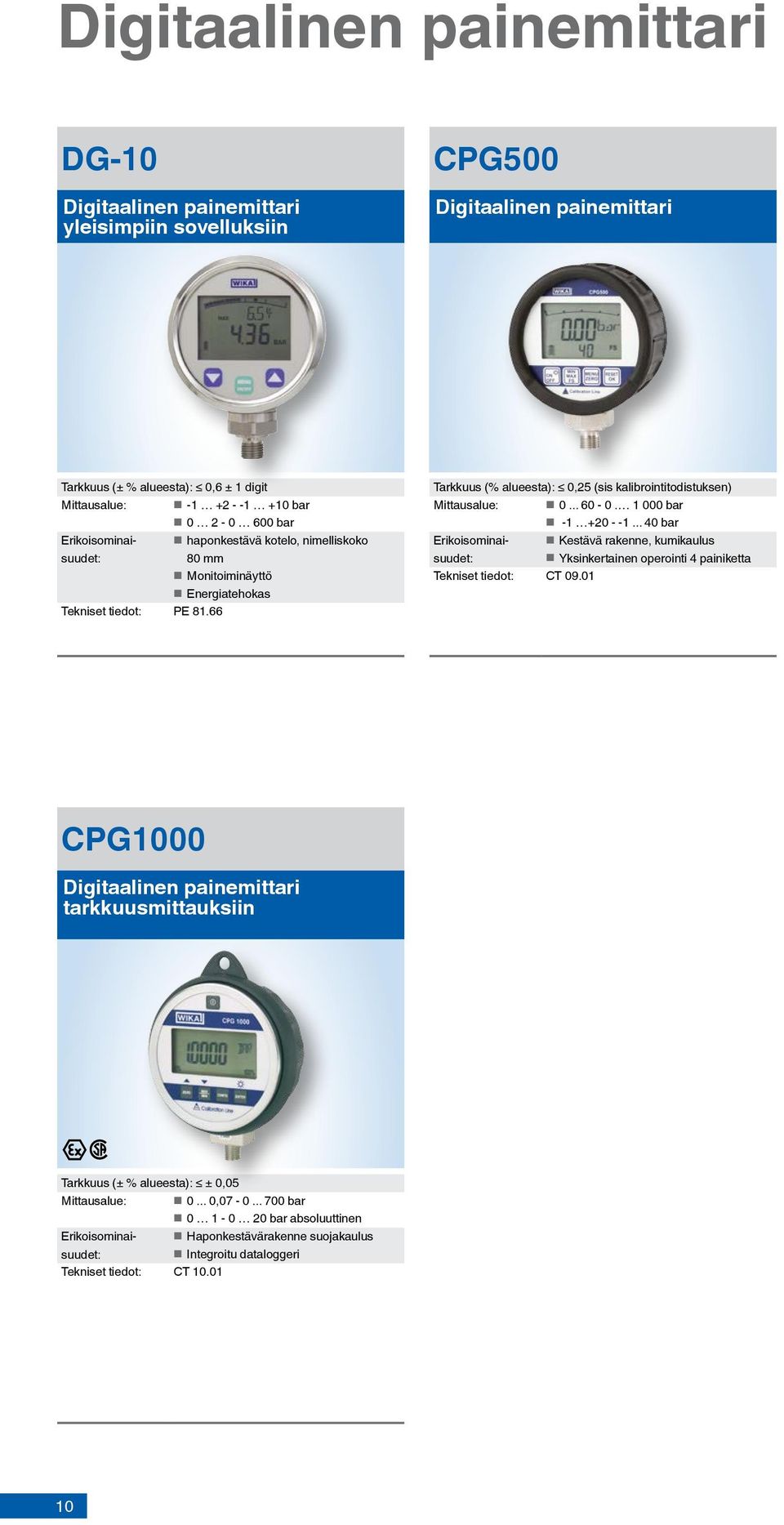

10 Digitaalinen painemittari DG-10 Digitaalinen painemittari yleisimpiin sovelluksiin CPG500 Digitaalinen painemittari CPG1000 Digitaalinen painemittari tarkkuusmittauksiin Tarkkuus (± % alueesta): 0,6 ± 1 digit Mittausalue: bar bar 80 mm haponkestävä kotelo, nimelliskoko Monitoiminäyttö Energiatehokas Tekniset tiedot: PE Tarkkuus (% alueesta): 0,25 (sis kalibrointitodistuksen) Mittausalue: bar bar Yksinkertainen operointi 4 painiketta Kestävä rakenne, kumikaulus Tekniset tiedot: CT Tarkkuus (± % alueesta): ± 0,05 Mittausalue: , bar bar absoluuttinen Integroitu dataloggeri Haponkestävärakenne suojakaulus Tekniset tiedot: CT

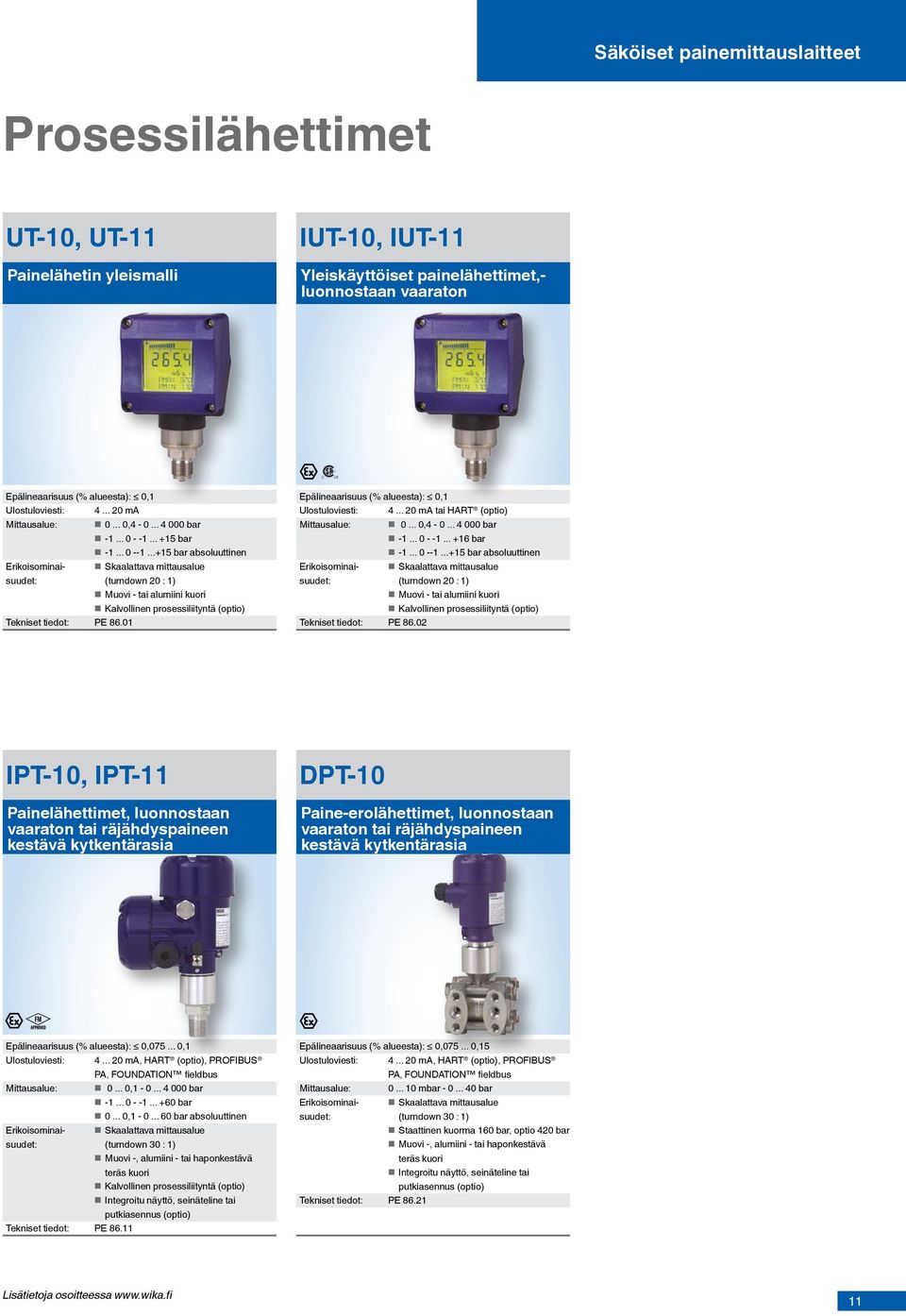

11 Säköiset painemittauslaitteet Prosessilähettimet UT-10, UT-11 Painelähetin yleismalli IUT-10, IUT-11 Yleiskäyttöiset painelähettimet,- luonnostaan vaaraton Epälineaarisuus (% alueesta): 0,1 Ulostuloviesti: ma tai HART (optio) Mittausalue: , bar bar bar absoluuttinen (turndown 20 : 1) Skaalattava mittausalue Muovi - tai alumiini kuori Kalvollinen prosessiliityntä (optio) Tekniset tiedot: PE IPT-10, IPT-11 Painelähettimet, luonnostaan vaaraton tai räjähdyspaineen kestävä kytkentärasia DPT-10 Paine-erolähettimet, luonnostaan vaaraton tai räjähdyspaineen kestävä kytkentärasia Epälineaarisuus (% alueesta): 0,1 Ulostuloviesti: ma Mittausalue: , bar bar bar absoluuttinen (turndown 20 : 1) Skaalattava mittausalue Muovi - tai alumiini kuori Kalvollinen prosessiliityntä (optio) Tekniset tiedot: PE Epälineaarisuus (% alueesta): 0, ,1 Ulostuloviesti: ma, HART (optio), PROFIBUS PA, FOUNDATION fieldbus Mittausalue: , bar bar , bar absoluuttinen (turndown 30 : 1) Skaalattava mittausalue Muovi -, alumiini - tai haponkestävä teräs kuori Kalvollinen prosessiliityntä (optio) Integroitu näyttö, seinäteline tai putkiasennus (optio) Tekniset tiedot: PE Epälineaarisuus (% alueesta): 0, ,15 Ulostuloviesti: ma, HART (optio), PROFIBUS PA, FOUNDATION fieldbus Mittausalue: mbar bar (turndown 30 : 1) Skaalattava mittausalue Staattinen kuorma 160 bar, optio 420 bar Muovi -, alumiini - tai haponkestävä teräs kuori Integroitu näyttö, seinäteline tai putkiasennus (optio) Tekniset tiedot: PE Lisätietoja osoitteessa 11

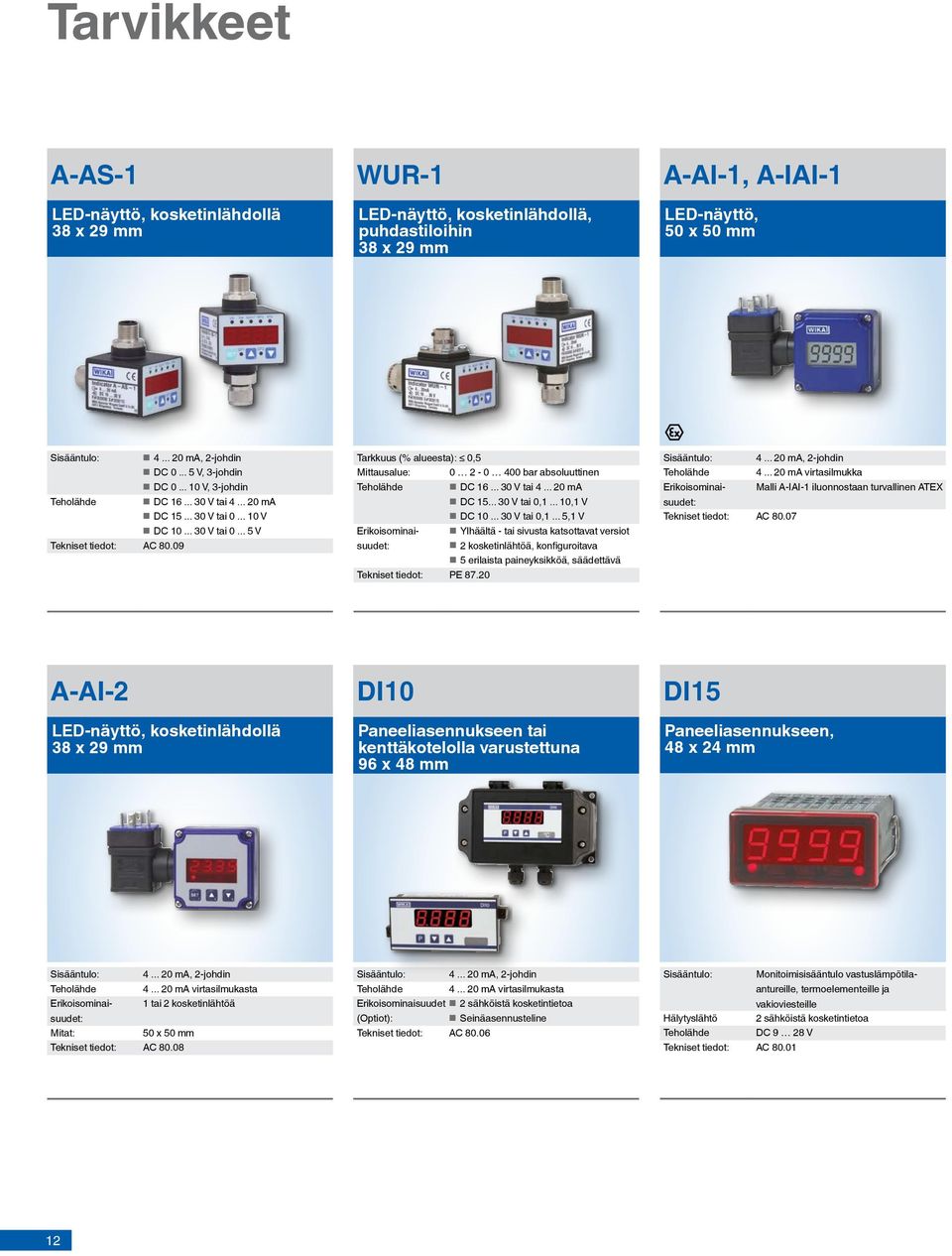

12 Tarvikkeet A-AS-1 LED-näyttö, kosketinlähdollä 38 x 29 mm WUR-1 LED-näyttö, kosketinlähdollä, puhdastiloihin 38 x 29 mm A-AI-1, A-IAI-1 LED-näyttö, 50 x 50 mm Sisääntulo: ma, 2-johdin DC V, 3-johdin DC V, 3-johdin Teholähde DC V tai ma DC V tai V DC V tai V Tekniset tiedot: AC A-AI-2 LED-näyttö, kosketinlähdollä 38 x 29 mm DI10 Paneeliasennukseen tai kenttäkotelolla varustettuna 96 x 48 mm DI15 Paneeliasennukseen, 48 x 24 mm Tarkkuus (% alueesta): 0,5 Mittausalue: bar absoluuttinen Teholähde DC V tai ma DC V tai 0, ,1 V DC V tai 0,1... 5,1 V 2 kosketinlähtöä, konfiguroitava Ylhäältä - tai sivusta katsottavat versiot 5 erilaista paineyksikköä, säädettävä Tekniset tiedot: PE Sisääntulo: ma, 2-johdin Teholähde ma virtasilmukka Malli A-IAI-1 iluonnostaan turvallinen ATEX Tekniset tiedot: AC Sisääntulo: ma, 2-johdin Teholähde ma virtasilmukasta 1 tai 2 kosketinlähtöä Mitat: 50 x 50 mm Tekniset tiedot: AC Sisääntulo: ma, 2-johdin Teholähde ma virtasilmukasta Erikoisominaisuudet 2 sähköistä kosketintietoa (Optiot): Seinäasennusteline Tekniset tiedot: AC Sisääntulo: Monitoimisisääntulo vastuslämpötilaantureille, termoelementeille ja vakioviesteille Hälytyslähtö 2 sähköistä kosketintietoa Teholähde DC 9 28 V Tekniset tiedot: AC

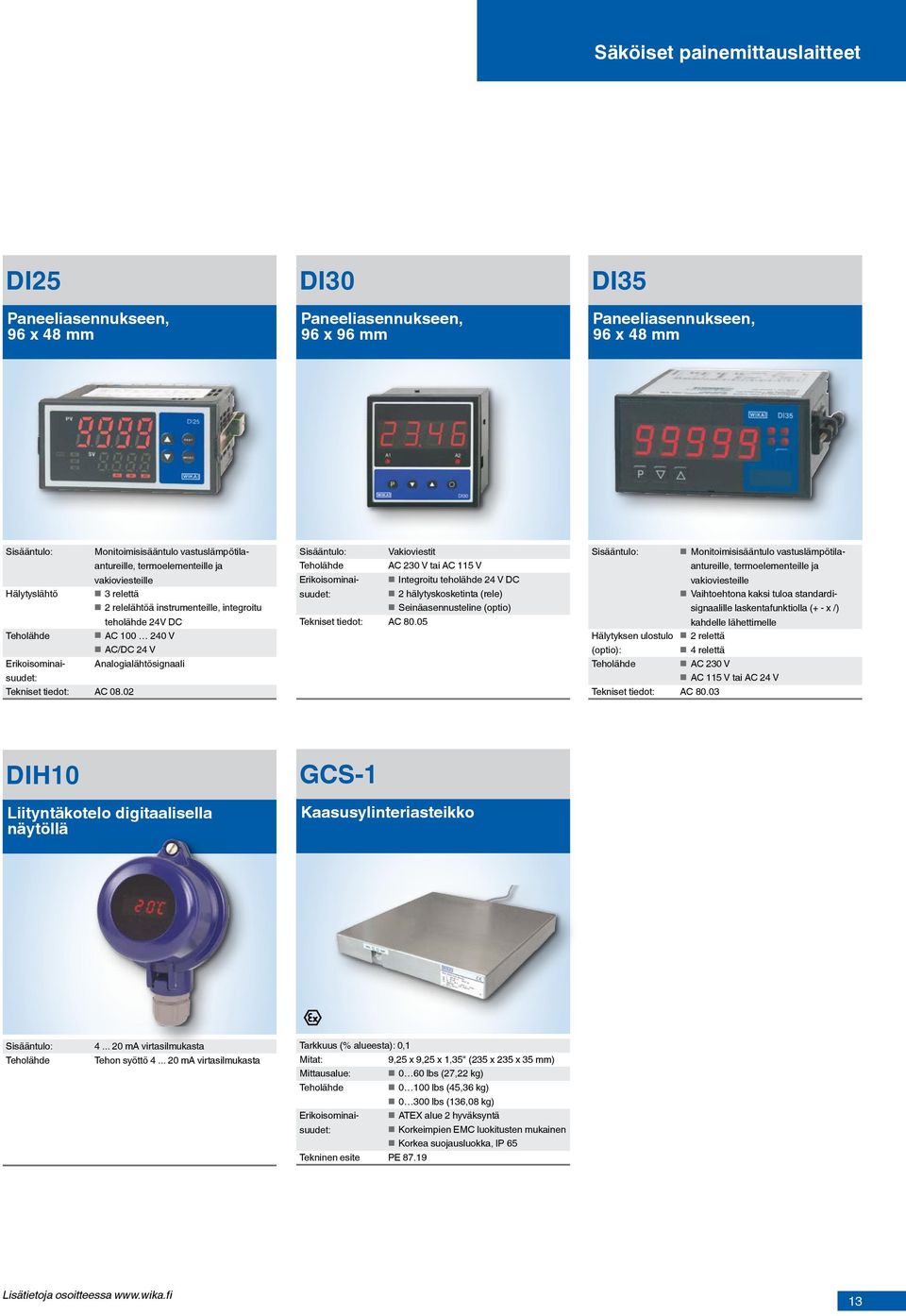

13 Säköiset painemittauslaitteet DI25 Paneeliasennukseen, 96 x 48 mm DI30 Paneeliasennukseen, 96 x 96 mm DI35 Paneeliasennukseen, 96 x 48 mm Sisääntulo: Monitoimisisääntulo vastuslämpötilaantureille, termoelementeille ja vakioviesteille Hälytyslähtö 3 relettä 2 relelähtöä instrumenteille, integroitu teholähde 24V DC Teholähde AC V AC/DC 24 V Analogialähtösignaali Tekniset tiedot: AC Sisääntulo: Monitoimisisääntulo vastuslämpötilaantureille, termoelementeille ja vakioviesteille Vaihtoehtona kaksi tuloa standardisignaalille laskentafunktiolla (+ - x /) kahdelle lähettimelle Hälytyksen ulostulo 2 relettä (optio): 4 relettä Teholähde AC 230 V AC 115 V tai AC 24 V Tekniset tiedot: AC DIH10 Liityntäkotelo digitaalisella näytöllä GCS-1 Kaasusylinteriasteikko Sisääntulo: Teholähde ma virtasilmukasta Tehon syöttö ma virtasilmukasta Sisääntulo: Vakioviestit Teholähde AC 230 V tai AC 115 V Integroitu teholähde 24 V DC 2 hälytyskosketinta (rele) Seinäasennusteline (optio) Tekniset tiedot: AC Tarkkuus (% alueesta): 0,1 Mitat: 9,25 x 9,25 x 1,35" (235 x 235 x 35 mm) Mittausalue: 0 60 lbs (27,22 kg) Teholähde lbs (45,36 kg) lbs (136,08 kg) Korkeimpien EMC luokitusten mukainen ATEX alue 2 hyväksyntä Korkea suojausluokka, IP 65 Tekninen esite PE Lisätietoja osoitteessa 13

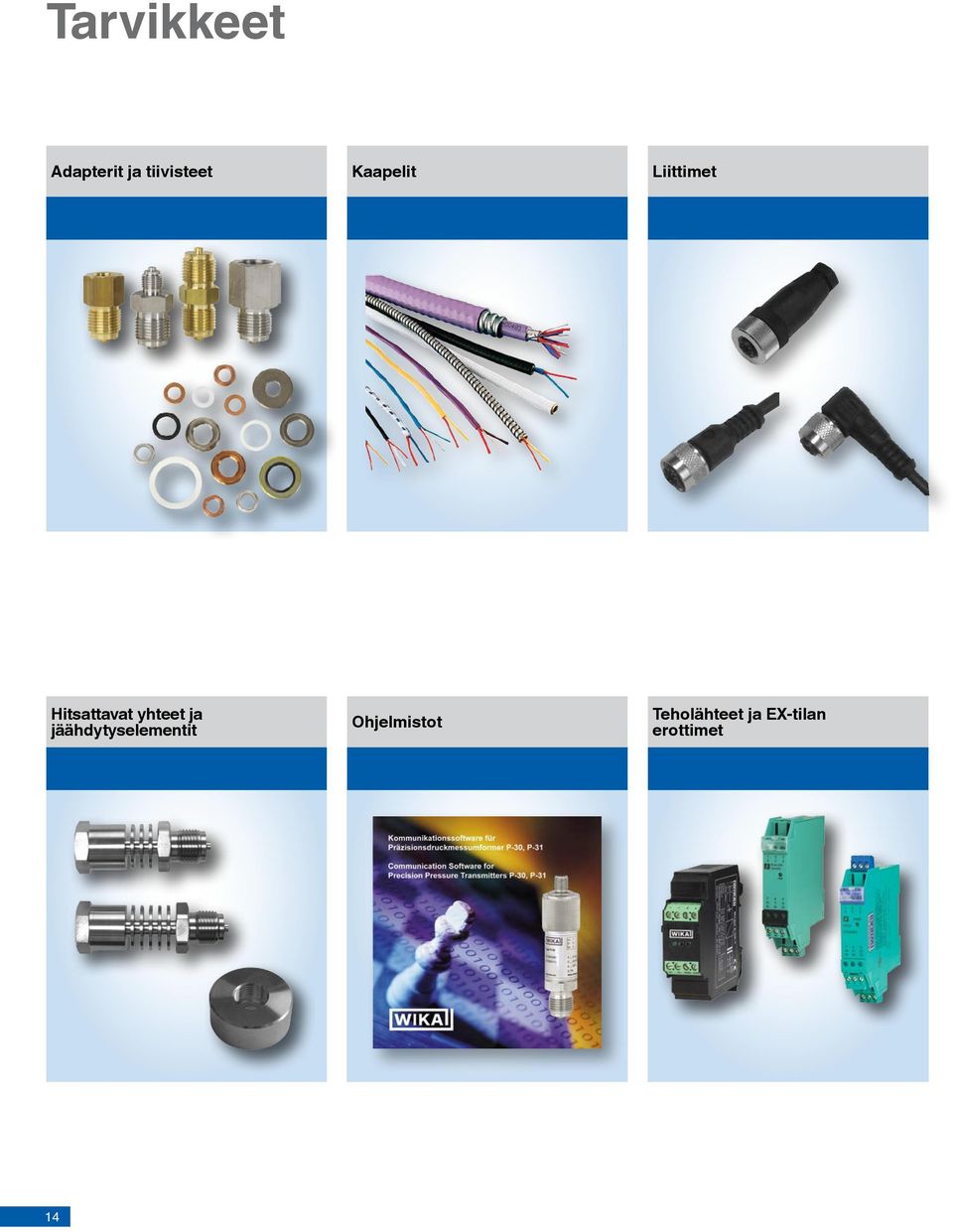

14 Tarvikkeet Adapterit ja tiivisteet Kaapelit Liittimet Hitsattavat yhteet ja jäähdytyselementit Ohjelmistot Teholähteet ja EX-tilan erottimet 14

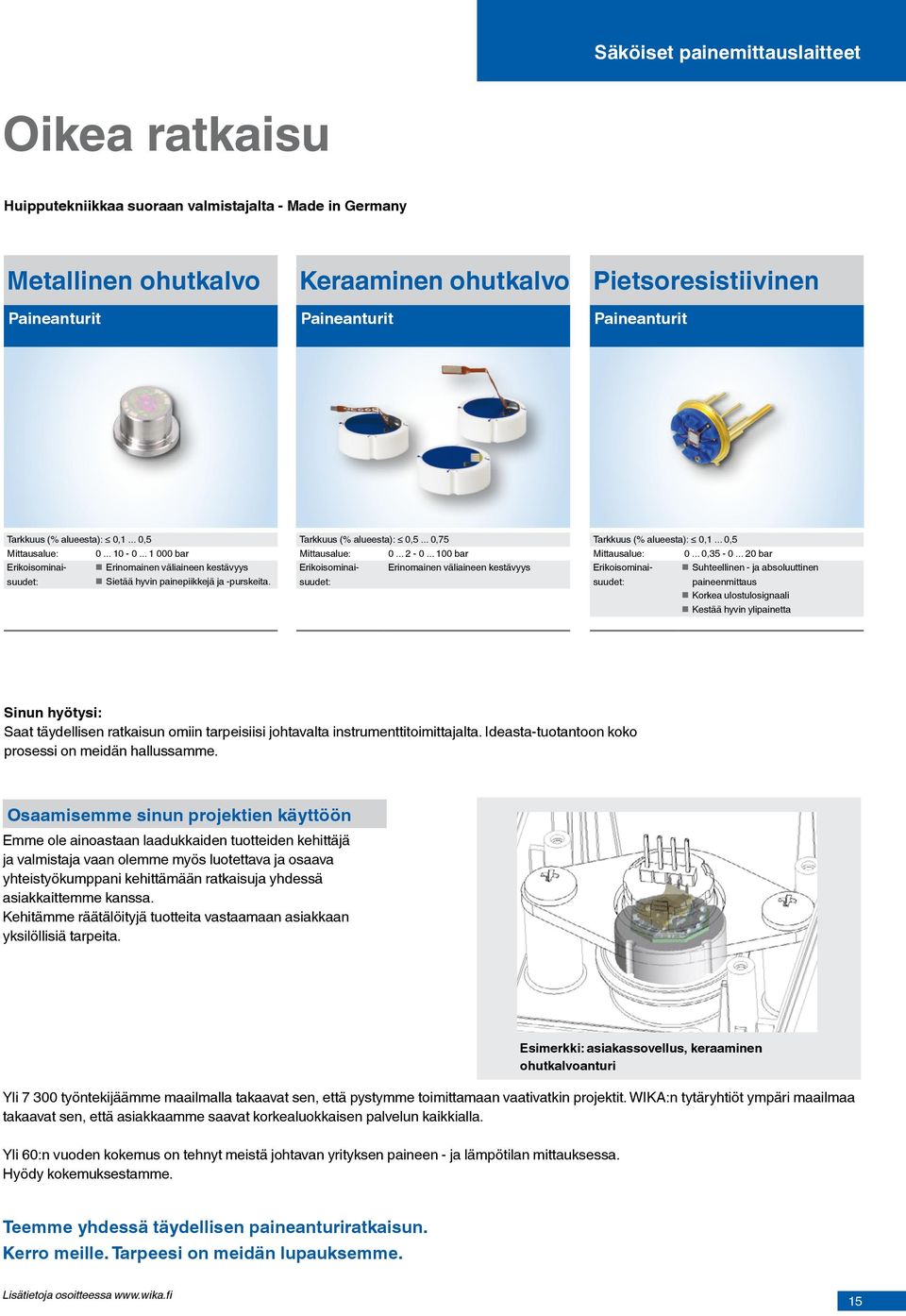

15 Säköiset painemittauslaitteet Oikea ratkaisu Huipputekniikkaa suoraan valmistajalta - Made in Germany Metallinen ohutkalvo Paineanturit Keraaminen ohutkalvo Paineanturit Pietsoresistiivinen Paineanturit Tarkkuus (% alueesta): 0,1... 0,5 Mittausalue: bar Sietää hyvin painepiikkejä ja Erinomainen väliaineen kestävyys -purskeita. Tarkkuus (% alueesta): 0,5... 0,75 Mittausalue: bar Erinomainen väliaineen kestävyys Tarkkuus (% alueesta): 0,1... 0,5 Mittausalue: , bar paineenmittaus Suhteellinen - ja absoluuttinen Korkea ulostulosignaali Kestää hyvin ylipainetta Sinun hyötysi: Saat täydellisen ratkaisun omiin tarpeisiisi johtavalta instrumenttitoimittajalta. Ideasta-tuotantoon koko prosessi on meidän hallussamme. Osaamisemme sinun projektien käyttöön Emme ole ainoastaan laadukkaiden tuotteiden kehittäjä ja valmistaja vaan olemme myös luotettava ja osaava yhteistyökumppani kehittämään ratkaisuja yhdessä asiakkaittemme kanssa. Kehitämme räätälöityjä tuotteita vastaamaan asiakkaan yksilöllisiä tarpeita. Esimerkki: asiakassovellus, keraaminen ohutkalvoanturi Yli työntekijäämme maailmalla takaavat sen, että pystymme toimittamaan vaativatkin projektit. WIKA:n tytäryhtiöt ympäri maailmaa takaavat sen, että asiakkaamme saavat korkealuokkaisen palvelun kaikkialla. Yli 60:n vuoden kokemus on tehnyt meistä johtavan yrityksen paineen - ja lämpötilan mittauksessa. Hyödy kokemuksestamme. Teemme yhdessä täydellisen paineanturiratkaisun. Kerro meille. Tarpeesi on meidän lupauksemme. Lisätietoja osoitteessa 15

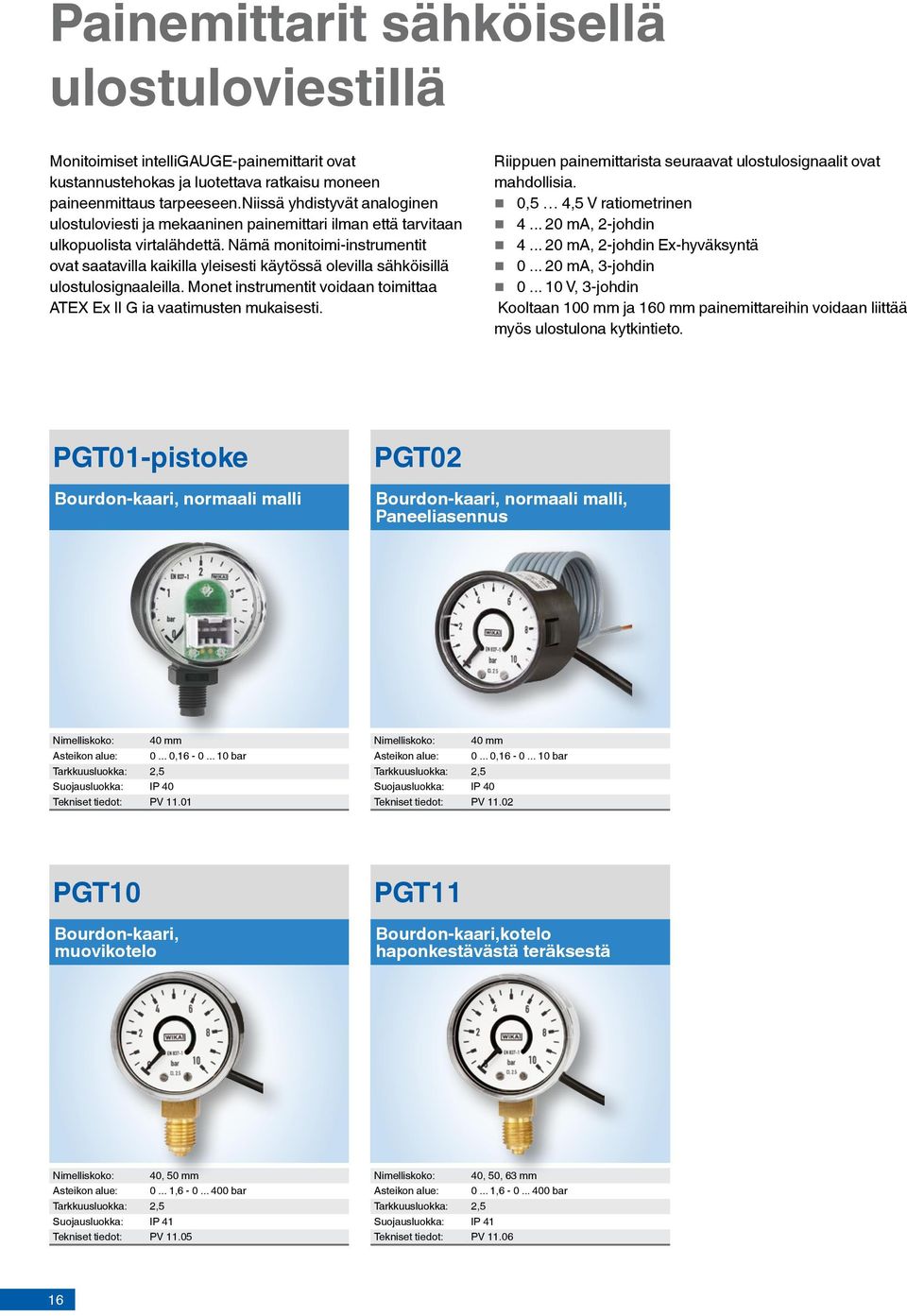

16 Painemittarit sähköisellä ulostuloviestillä Monitoimiset intelligauge-painemittarit ovat kustannustehokas ja luotettava ratkaisu moneen paineenmittaus tarpeeseen.niissä yhdistyvät analoginen ulostuloviesti ja mekaaninen painemittari ilman että tarvitaan ulkopuolista virtalähdettä. Nämä monitoimi-instrumentit ovat saatavilla kaikilla yleisesti käytössä olevilla sähköisillä ulostulosignaaleilla. Monet instrumentit voidaan toimittaa ATEX Ex II G ia vaatimusten mukaisesti. Riippuen painemittarista seuraavat ulostulosignaalit ovat mahdollisia. 0,5 4,5 V ratiometrinen ma, 2-johdin ma, 2-johdin Ex-hyväksyntä ma, 3-johdin V, 3-johdin Kooltaan 100 mm ja 160 mm painemittareihin voidaan liittää myös ulostulona kytkintieto. PGT01-pistoke Bourdon-kaari, normaali malli PGT02 Bourdon-kaari, normaali malli, Paneeliasennus Nimelliskoko: 40 mm Asteikon alue: , bar Tarkkuusluokka: 2,5 Suojausluokka: IP 40 Tekniset tiedot: PV Nimelliskoko: 40 mm Asteikon alue: , bar Tarkkuusluokka: 2,5 Suojausluokka: IP 40 Tekniset tiedot: PV PGT10 Bourdon-kaari, muovikotelo PGT11 Bourdon-kaari,kotelo haponkestävästä teräksestä Nimelliskoko: 40, 50 mm Asteikon alue: , bar Tarkkuusluokka: 2,5 Suojausluokka: IP 41 Tekniset tiedot: PV Nimelliskoko: 40, 50, 63 mm Asteikon alue: , bar Tarkkuusluokka: 2,5 Suojausluokka: IP 41 Tekniset tiedot: PV

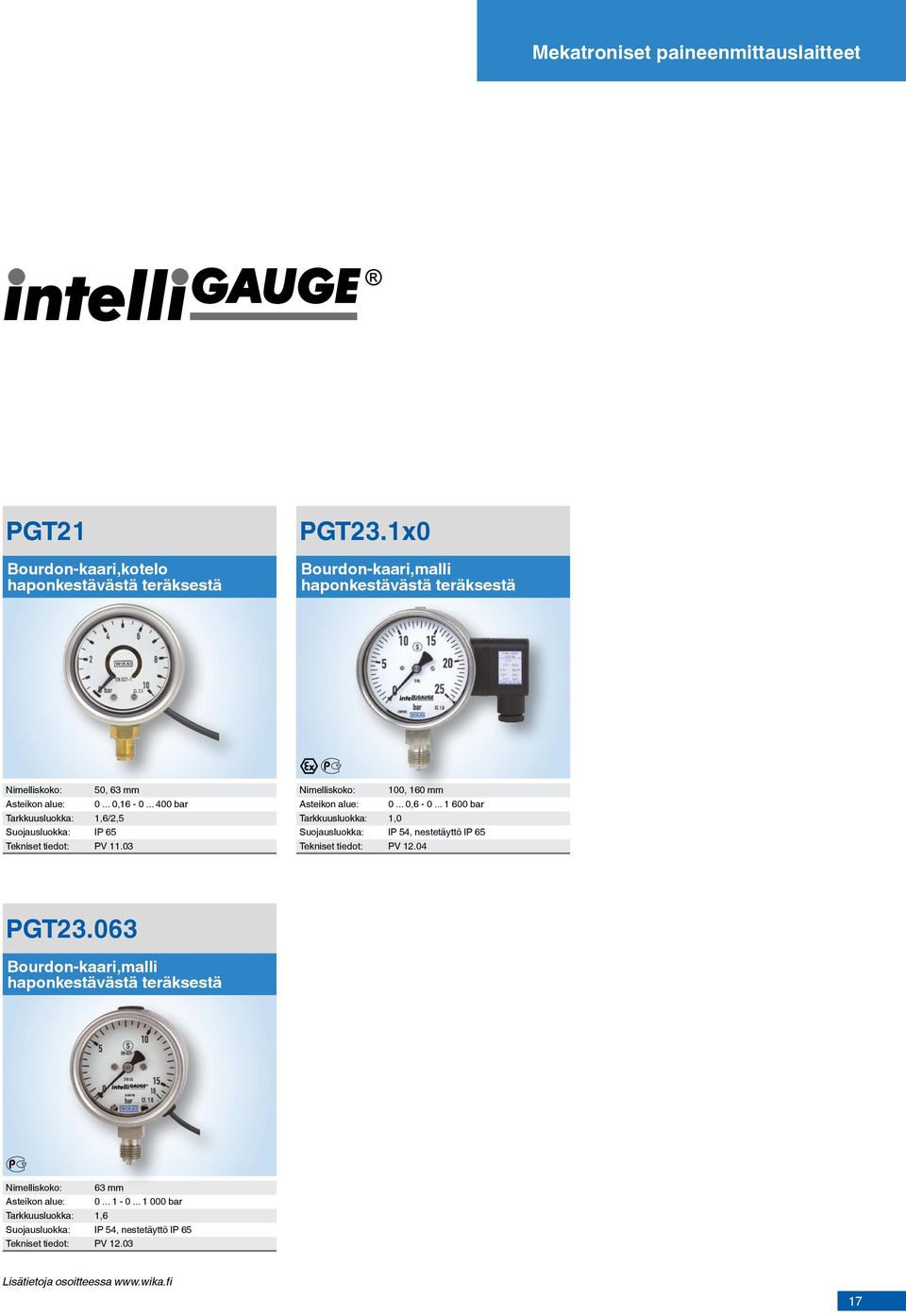

17 Mekatroniset paineenmittauslaitteet PGT21 Bourdon-kaari,kotelo haponkestävästä teräksestä PGT23.1x0 Bourdon-kaari,malli haponkestävästä teräksestä Nimelliskoko: 50, 63 mm Asteikon alue: , bar Tarkkuusluokka: 1,6/2,5 Suojausluokka: IP 65 Tekniset tiedot: PV Nimelliskoko: 100, 160 mm Asteikon alue: , bar Tarkkuusluokka: 1,0 Suojausluokka: IP 54, nestetäyttö IP 65 Tekniset tiedot: PV PGT Bourdon-kaari,malli haponkestävästä teräksestä Nimelliskoko: 63 mm Asteikon alue: bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54, nestetäyttö IP 65 Tekniset tiedot: PV Lisätietoja osoitteessa 17

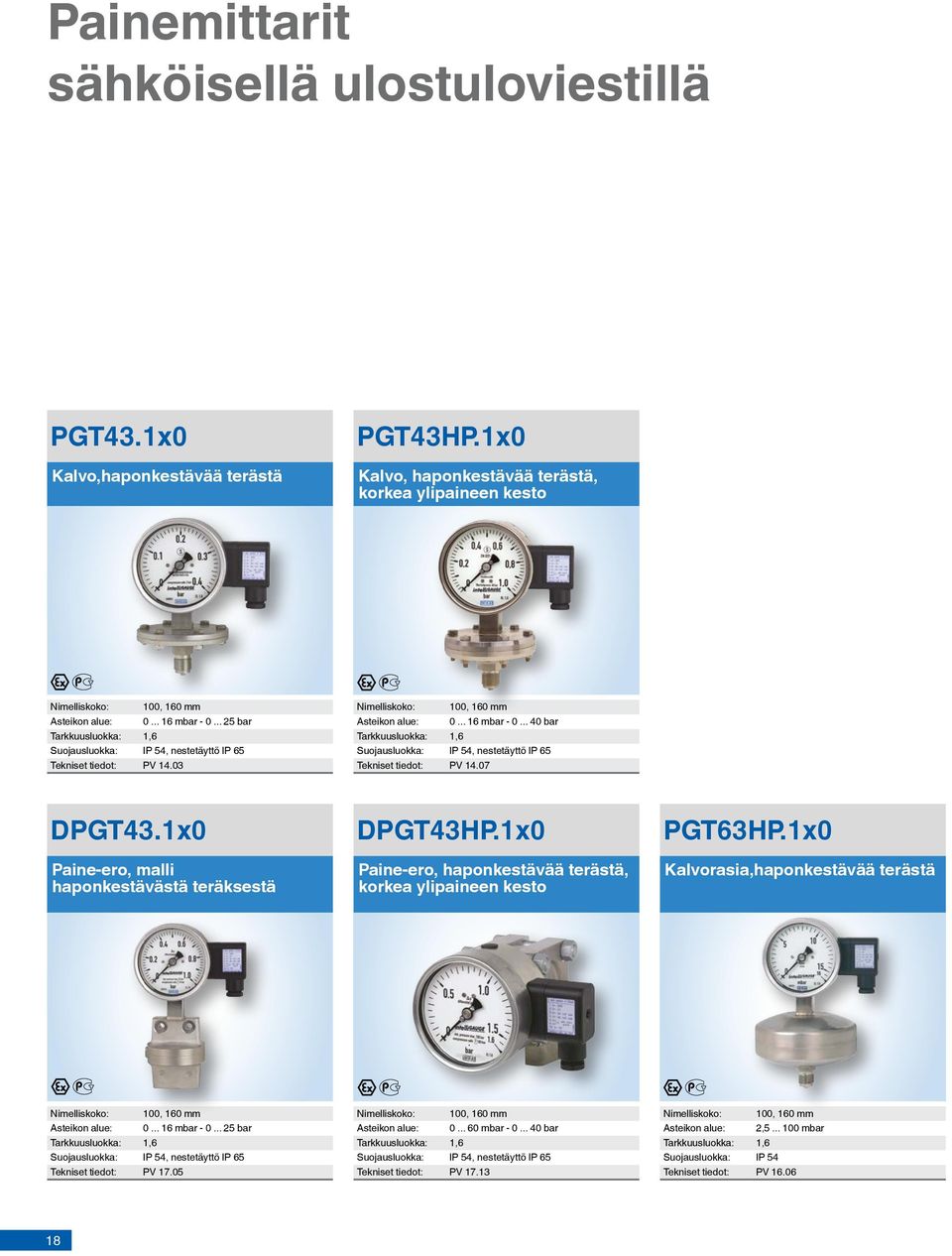

18 Painemittarit sähköisellä ulostuloviestillä PGT43.1x0 Kalvo,haponkestävää terästä PGT43HP.1x0 Kalvo, haponkestävää terästä, korkea ylipaineen kesto Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54, nestetäyttö IP 65 Tekniset tiedot: PV Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54, nestetäyttö IP 65 Tekniset tiedot: PV DPGT43.1x0 Paine-ero, malli haponkestävästä teräksestä DPGT43HP.1x0 Paine-ero, haponkestävää terästä, korkea ylipaineen kesto PGT63HP.1x0 Kalvorasia,haponkestävää terästä Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54, nestetäyttö IP 65 Tekniset tiedot: PV Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54, nestetäyttö IP 65 Tekniset tiedot: PV Nimelliskoko: 100, 160 mm Asteikon alue: 2, mbar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekniset tiedot: PV

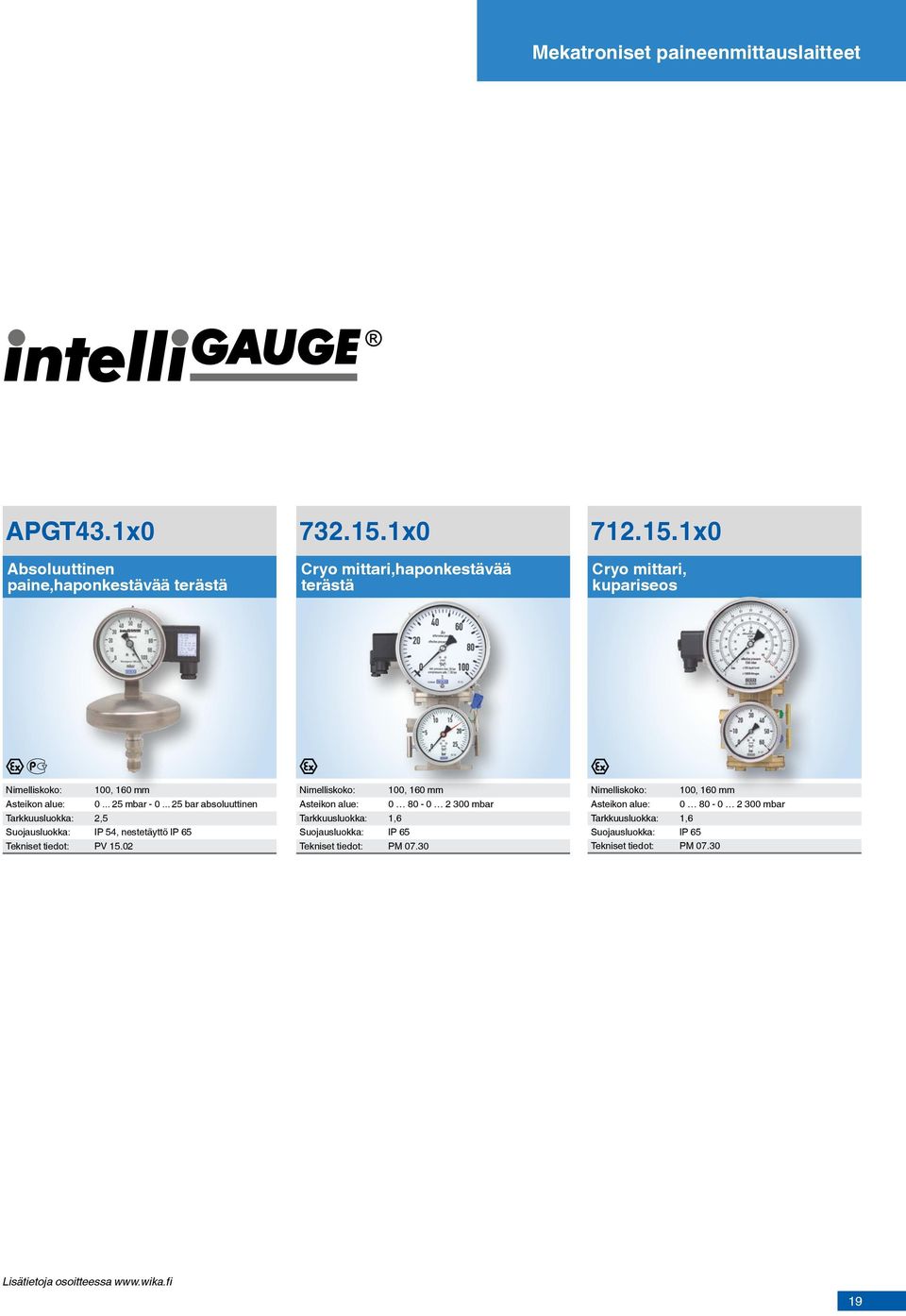

19 Mekatroniset paineenmittauslaitteet APGT43.1x0 Absoluuttinen paine,haponkestävää terästä x0 Cryo mittari,haponkestävää terästä x0 Cryo mittari, kupariseos Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar absoluuttinen Tarkkuusluokka: 2,5 Suojausluokka: IP 54, nestetäyttö IP 65 Tekniset tiedot: PV Nimelliskoko: 100, 160 mm Asteikon alue: mbar Tarkkuusluokka: 1,6 Suojausluokka: IP 65 Tekniset tiedot: PM Nimelliskoko: 100, 160 mm Asteikon alue: mbar Tarkkuusluokka: 1,6 Suojausluokka: IP 65 Tekniset tiedot: PM Lisätietoja osoitteessa 19

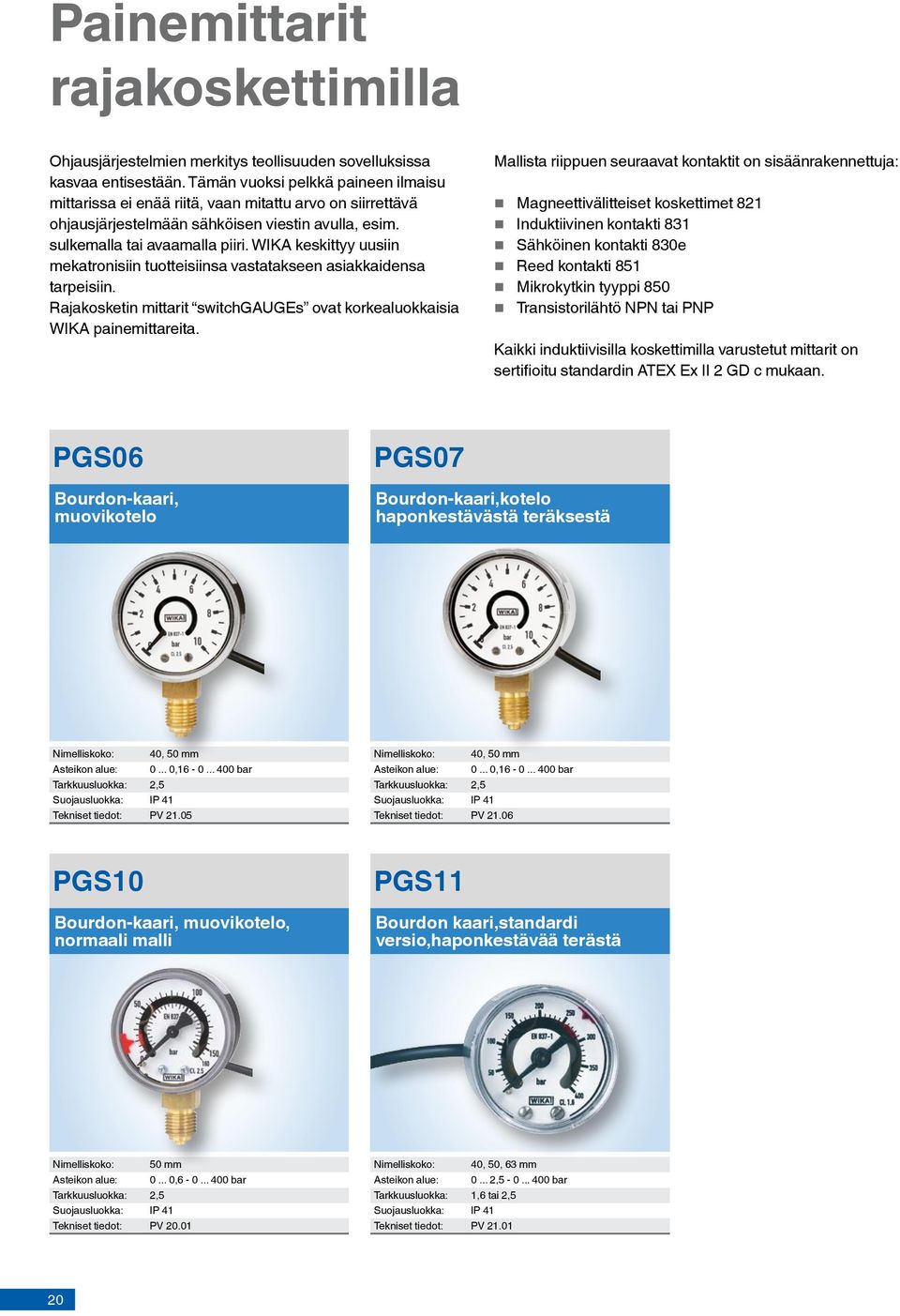

20 Painemittarit rajakoskettimilla Ohjausjärjestelmien merkitys teollisuuden sovelluksissa kasvaa entisestään. Tämän vuoksi pelkkä paineen ilmaisu mittarissa ei enää riitä, vaan mitattu arvo on siirrettävä ohjausjärjestelmään sähköisen viestin avulla, esim. sulkemalla tai avaamalla piiri. WIKA keskittyy uusiin mekatronisiin tuotteisiinsa vastatakseen asiakkaidensa tarpeisiin. Rajakosketin mittarit switchgauges ovat korkealuokkaisia WIKA painemittareita. Mallista riippuen seuraavat kontaktit on sisäänrakennettuja: Magneettivälitteiset koskettimet 821 Induktiivinen kontakti 831 Sähköinen kontakti 830e Reed kontakti 851 Mikrokytkin tyyppi 850 Transistorilähtö NPN tai PNP Kaikki induktiivisilla koskettimilla varustetut mittarit on sertifioitu standardin ATEX Ex II 2 GD c mukaan. PGS06 Bourdon-kaari, muovikotelo PGS07 Bourdon-kaari,kotelo haponkestävästä teräksestä Nimelliskoko: 40, 50 mm Asteikon alue: , bar Tarkkuusluokka: 2,5 Suojausluokka: IP 41 Tekniset tiedot: PV Nimelliskoko: 40, 50 mm Asteikon alue: , bar Tarkkuusluokka: 2,5 Suojausluokka: IP 41 Tekniset tiedot: PV PGS10 Bourdon-kaari, muovikotelo, normaali malli PGS11 Bourdon kaari,standardi versio,haponkestävää terästä Nimelliskoko: 50 mm Asteikon alue: , bar Tarkkuusluokka: 2,5 Suojausluokka: IP 41 Tekniset tiedot: PV Nimelliskoko: 40, 50, 63 mm Asteikon alue: , bar Tarkkuusluokka: 1,6 tai 2,5 Suojausluokka: IP 41 Tekniset tiedot: PV

21 Mekatroniset paineenmittauslaitteet PGS21 Bourdon-kaari, kotelo haponkestävästä teräksestä, kiinteä rajakosketin PGS25 Bourdon-kaari,kotelo haponkestävästä teräksestä PGS21.1x0 Bourdon kaari, teollisuuteen GL Nimelliskoko: 40, 50, 63 mm Asteikon alue: bar Tarkkuusluokka: 1,6 tai 2,5 Suojausluokka: IP 65 Tekniset tiedot: PV Nimelliskoko: 50, 63 mm Asteikon alue: , bar Tarkkuusluokka: 2,5 Suojausluokka: IP 65 Tekniset tiedot: PV Nimelliskoko: 100, 160 mm Asteikon alue: , bar Tarkkuusluokka: 1,0 Suojausluokka: IP 54 Tekniset tiedot: PV Lisätietoja osoitteessa 21

22 Painemittarit rajakoskettimilla PGS23.1x0 Bourdon-kaari,malli haponkestävästä teräksestä PGS Bourdon-kaari, haponkestävää terästä, turvallisuusmalli S Nimelliskoko: 100, 160 mm Asteikon alue: , bar Tarkkuusluokka: 1,0 Suojausluokka: IP 65 Tekniset tiedot: PV S Nimelliskoko: 63 mm Asteikon alue: bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekniset tiedot: PV PGS43.1x0 Kalvo,haponkestävää terästä 432.x6.1x0, 8xx Kalvo, haponkestävää terästä, korkea ylipaineen kesto Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekniset tiedot: PV Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekniset tiedot: PV

23 Mekatroniset paineenmittauslaitteet 532.5x.1x0, 8xx Absoluuttinen paine,haponkestävää terästä x0, 8xx Kalvorasia,haponkestävää terästä Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar absoluuttinen Tarkkuusluokka: 1,0 Suojausluokka: IP 54 Nimelliskoko: 100, 160 mm Asteikon alue: 0 2, mbar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Lisätietoja osoitteessa 23

24 Paine-eromittarit rajakoskettimilla DPGS43.1x0 Malli haponkestävästä teräksestä DPGS43HP.1x0 Haponkestävää terästä, korkea ylipaineen kesto DELTA-comb, Paineeromittari,- työskentelypaineen näyttö Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54, nestetäyttö IP 65 Tekniset tiedot: PV Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54, nestetäyttö IP 65 Tekniset tiedot: PV Nimelliskoko: 100 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 65 Tekniset tiedot: PV Paine-erokytkimet, DELTA-kytkin Nimelliskoko: 100 mm Asteikon alue: , bar Tarkkuusluokka: 1,6 % täydestä arvosta Kytkentäpisteen 1,6 % täydestä arvosta toistettavuus: Suojausluokka: IP 65 Tekniset tiedot: PV

25 Mekatroniset paineenmittauslaitteet Tarvikkeet ja kytkimet 821 Magneettivälitteiset koskettimet 831 Induktiivinen kontakti 830 E Sähköinen kontakti Ei vaadi ohjauslaitetta eikä lisävirtalähdettä Suora kytkentä enintään 250 V, 1 A Enintään 4 rajakosketinta mittauslaitetta kohti Pitkä käyttöikä kosketuksettoman anturin ansiosta Vaatii erillisen ohjausyksikön Käyttö vaarallisilla alueilla mahdollista alueelle 1/21 (2 GD) sopivalla ohjauslaitteella varustettuna Korroosionkestävä Enintään 3 rajakosketinta mittauslaitetta kohti Kytkettävissä suoraan ohjausjärjestelmään (PLC) Pitkä käyttöikä kosketuksettoman anturin ansiosta Korroosionkestävä Enintään 3 rajakosketinta mittauslaitetta kohti 851 Reed kontakti 905.1x Kytkentäsuojarele 904.xx Ohjausyksiköt induktiivisille antureille Ei vaadi ohjauslaitetta eikä lisävirtalähdettä Suora kytkentä enintään 250 V, 1 A Sopii myös ohjausjärjestelmän (PLC) suoraan käynnistykseen Kulumaton, koska ei fyysistä kosketusta Enintään kaksi vaihtokosketinta mittauslaitetta kohti Sovellus: Optimaalinen koskettimen suojaus ja erittäin luotettava toiminta Tekniset tiedot: AC Sovellus: Mittarinohjaus induktiivisella kytkimellä Tekniset tiedot: AC Lisätietoja osoitteessa 25

26 Mekaaniset painekytkimet Nämä korkealaatuiset painekytkimet on tarkoitettu erityisesti turvallisuuden kannalta kriittisiin sovelluksiin. Mahdollisimman joustavien sovellusten takaamiseksi painekytkimet on varustettu mikrokytkimillä, joiden ansiosta ne voidaan kytkeä suoraan 220 VAC jännitteeseen. Kaikki kostuvat materiaalit on vakiona valmistettu haponkestävästä teräksestä. Painekytkimillä on SIL 2 -hyväksyntä, standardin IEC mukaisesti, ja niitä voidaan käyttää turvallisuussovelluksissa (SIS). Jokaiselle tuotteelle voidaan valita suojausluokka IP 65, Ex-ia tai Ex-d. Ex-d-sertifioidut kytkimet on valmistettu kuparittomasta alumiinista, joka on pinnoitettu keltaisella epoksihartsilla. Muut mallit on valmistettu haponkestävästä teräksestä. Koskettimet kestävät vaativia olosuhteita ja soveltuvat räjähdysherkälle alueelle. Kytkimet voidaan toimittaa myös erikoiskäyttöön NACEolosuhteissa, offshore-sovelluksissa sekä trooppisissa tai ammoniakkia käsittelevissä sovelluksissa. Tarjoamme maksuttoman kytkentäpisteiden esiasetuksen kaikille painekytkimille. PXS, PXA Kompaktit painekytkimet, haponkestävä teräs PCS, PCA Kompakti painekytkin PCS-HP, PCA-HP Kompakti malli, korkeille paine-alueille Mittausalue: 1 2, bar Mittausalue: -1-0, bar Mittausalue: bar Suojausluokka: IP 66 Suojausluokka- Ex-ia tai Ex-d Suojausluokka- Ex-ia tai Ex-d Suojausluokka- Ex-ia tai Ex-d tyyppi: tyyppi: tyyppi: Kytkin: 1 x SPDT tai 1 x DPDT Kytkin: 1 x SPDT tai 1 x DPDT Kosketinarvo: 230 VAC, 5A Kosketinarvo: 15 A, AC 220 V Kosketinarvo: 15 A, AC 220 V Tekniset tiedot: PV 34.36, PV (Ex) Tekniset tiedot: PV 33.30, PV (Ex) Tekniset tiedot: PV 33.32, PV (Ex) BWX, BAX Bourdon-kaari MW1, MA1 Kalvo MWB, MAB Kalvo, matalillepaine-alueille Mittausalue: -1 1, bar Mittausalue: -0, bar Mittausalue: mbar mbar Suojausluokka- Ex-ia tai Ex-d Suojausluokka- Ex-ia tai Ex-d Suojausluokka- Ex-ia tai Ex-d tyyppi: tyyppi: tyyppi: Kytkin: 1 tai 2 x SPDT Kytkin: 1 tai 2 x SPDT Kytkin: 1 tai 2 x SPDT Kosketinarvo: 15 A, AC 220 V Kosketinarvo: 15 A, AC 220 V Kosketinarvo: 15 A, AC 220 V Tekniset tiedot: PV 32.20, PV (Ex) Tekniset tiedot: PV 31.10, PV (Ex) Tekniset tiedot: PV 31.12, PV (Ex) 26

27 Mekatroniset paineenmittauslaitteet MWH, MAH Mäntäkalvojärjestelmät, korkeille painealueille DW, DA Paine-eromalli DW10, DA10 Paine-erokytkimet, matalille paine-alueille Mittausalue: bar Mittausalue: mbar bar Mittausalue: mbar Suojausluokka- Ex-ia tai Ex-d Suojausluokka- Ex-ia tai Ex-d Suojausluokka- Ex-ia tai Ex-d tyyppi: tyyppi: tyyppi: Kytkin: 1 tai 2 x SPDT Staattinen paine: 40, 100 tai 160 bar Staattinen paine: 10 bar Kosketinarvo: 15 A, AC 220 V Kytkin: 1 tai 2 x SPDT Kytkin: 1 tai 2 x SPDT Tekniset tiedot: PV 31.14, PV (Ex) Tekniset tiedot: PV 35.42, PV (Ex) Tekniset tiedot: PV 35.44, PV (Ex) DC, DE Paine-erokytkin,kompakti malli APW, APA Absoluuttipainekytkimet APW10, APA10 Absoluuttipainekytkimet, matalille paine-alueille Mittausalue: mbar bar Mittausalue: mbar bar Mittausalue: mbar Suojausluokka- Ex-ia tai Ex-d Suojausluokka- Ex-ia tai Ex-d Suojausluokka- Ex-ia tai Ex-d tyyppi: tyyppi: tyyppi: Staattinen paine: 40, 100 tai 160 bar Ylipaineen kesto: 11 bar absoluuttinen Ylipaineen kesto: Max. 2 bar absoluuttinen. Kytkin: 1 x SPDT tai 1 x DPDT Kytkin: 1 tai 2 x SPDT Kytkin: 1 tai 2 x SPDT Tekniset tiedot: PV 35.40, PV (Ex) Tekniset tiedot: SP 08.50, SP (Ex) Tekniset tiedot: SP 08.52, SP (Ex) Lisätietoja osoitteessa 27

28 Suhteellisen paineen mittauslaitteet Bourdon-kaarelliset painemittarit yleisimpiin sovelluksiin. Bourdon-kaarelliset painemittarit sopivat neste- ja kaasumaisille väliaineille silloin, kun ne eivät ole hyvin viskoosisia tai kiteyttäviä eivätkä syövytä kupariseoksia. Mittausalue 0, bar Nämä instrumentit on valmistettu standardin EN mukaisesti. (Bourdon-kaarelliset painemittarit; mitat, mittaustekniikka, vaatimukset ja testaus). Jos mittauspisteissä on korkeita dynaamisia kuormia, kuten nopeita kuormitusjaksoja tai tärinää, tulisi käyttää nestetäyttöistä mallia Vakiorakenne Vakiorakenne, hitsauskaasuille Vakiorakenne, taka-asennus Nimelliskoko: Asteikon alue: Tarkkuusluokka: 2,5 Tekninen esite: PM , 50, 63, 80, 100, 160 mm , bar (max. 40 bar 160 mm mallissa) Nimelliskoko: Asteikon alue: Tarkkuusluokka: 2,5 Tekninen esite: PM , 50, 63, 80, 100, 160 mm , bar (max. 40 bar 160 mm mallissa) Nimelliskoko: 27, 40, 50, 63, 80, 100 mm Asteikon alue: , bar Tarkkuusluokka: 2,5, 4.0 (NS 27) Tekninen esite: PM 01.09, PM (NS 27) , Vakiorakenne, kiinnityssangoin Direct Drive -malli Muovikotelo nestetäytöllä (vaimennettu) Nimelliskoko: 40, 50, 63, 80 mm Asteikon alue: , bar Tarkkuusluokka: 2,5 Tekninen esite: PM 01.10, PM Nimelliskoko: 36, 41 mm Asteikon alue: bar Tarkkuusluokka: 2,5 Tekninen esite: PM Nimelliskoko: 40, 50, 63 mm Asteikon alue: , bar Tarkkuusluokka: 2,5 Suojausluokka: IP 65 Tekninen esite: PM

29 Mekaaniset paineenmittauslaitteet Vakiomalli, ruostumattomalla teräskotelolla nestevaimennettu Vankkarakenteinen halkaisija 250 mm Vankkarakenteinen Nimelliskoko: 40, 80, 100 mm Asteikon alue: , bar Tarkkuusluokka: 1,6 (NS 80, 100), 2,5 (NS 40) Suojausluokka: IP 65 Tekninen esite: PM Nimelliskoko: 250 mm Asteikon alue: , bar Tarkkuusluokka: 1,0 Tekninen esite: PM GL Nimelliskoko: 100, 160 mm Asteikon alue: , bar Tarkkuusluokka: 1,0 Tekninen esite: PM Kotelo taottua messinkiä, nestevaimenneetu Kotelo haponkestävää terästä, nestevaimennettu Neliskanttinen malli paneeliasennukseen GL Nimelliskoko: 63, 100 mm Asteikon alue: , bar Tarkkuusluokka: 1,0 (NS 100), 1,6 (NS 63) Suojausluokka: IP 65 Tekninen esite: PM Nimelliskoko: Asteikon alue: 50, 63, 100 mm NS 50: bar NS 63: 100: , bar Tarkkuusluokka: 1,0 (NS 100), 1,6 (NS 50, 63) Suojausluokka: IP 65 Tekninen esite: PM Nimelliskoko: 144 x 72, 144 x 144, 96 x 96, 72 x 72 Asteikon alue: NS 144 x 72, 144 x 144, 96 x 96: , bar NS 72 x 72: , bar Tarkkuusluokka: 1,6, 1,0 Suojausluokka: IP 42 Tekninen esite: PM Lisätietoja osoitteessa 29

30 Suhteellisen paineen mittauslaitteet Bourdon-kaarelliset painemittarit, erinomainen korroosionkesto Näiden täysin haponkestävästä teräksestä valmistettujen mittareiden käyttöalueita ovat kaasumaiset ja nestemäiset aggressiiviset väliaineet, jotka eivät ole hyvin viskoosisia tai kiteytyviä, myös agressiivisessa ympäristössä. Ne sopivat asteikon alueille , bar. Painealueesta ja laitetyypistä riippuen voidaan saavuttaa ylipaineen kesto, joka on enintään 5 kertaa asteikon loppuarvo. Mittaustarkkuus on muuttumaton tähän pisteeseen saakka. Kotelon nestetäyttö varmistaa tarkan mittarinäytön myös korkeissa dynaamisissa painekuormissa ja tärinässä Haponkestävästä teräksestä , Haponkestävästä teräksestä korkeille paineille S Nimelliskoko: 40, 50, 63 mm Asteikon alue: bar Tarkkuusluokka: 2,5 Tekninen esite: PM Nimelliskoko: 160 mm Asteikon alue: bar Tarkkuusluokka: 1,0 Tekninen esite: PM , Haponkestävästä teräksestä, turvarakenne , Teollisuusmalli, haponkestävästä teräksestä Nimelliskoko: Asteikon alue: S 63, 100, 160 mm NS 63: , bar NS 100: , bar NS 160: , bar Tarkkuusluokka: 1,0 (NS 100, 160), 1,6 (NS 63) Suojausluokka: IP 65 Tekninen esite: PM GL Nimelliskoko: Asteikon alue: Tarkkuusluokka: 1,0/1,6 (NS 63) Suojausluokka: IP 65 Tekninen esite: PM , 100, 160 mm NS 63: , bar NS 100: , bar NS 160: , bar 30

31 Mekaaniset paineenmittauslaitteet Tarkkuuspainemittarit Näitä mittareita käytetään, kun mittaustuloksen tarkkuudelle asetetaan hyvin korkeita vaatimuksia. Malllista riippuen tarkkuudet ovat 0,1-0,25 % tai 0,6 % koko mitta-alueesta. Painealueet ovat välillä mbar bar, ja ne ovat sopivia kalibrointitehtäviin. Kaikille tässä määritellyille mittareille on saatavissa DKD/DAkks-sertifikaatti , Testimittari, Halkaisija 250 mm Testimittari, Halkaisija 160 mm , Testimittari, turvarakenne Nimelliskoko: 250 mm Asteikon alue: , bar Tarkkuusluokka: 0,6 Suojausluokka: IP 54 Tekninen esite: PM Nimelliskoko: 160 mm Asteikon alue: , bar Tarkkuusluokka: 0,6 Suojausluokka: IP 54 Tekninen esite: PM S Nimelliskoko: 160 mm Asteikon alue: , bar Tarkkuusluokka: 0,6 Suojausluokka: IP 65 Tekninen esite: PM Tarkistusmittarisarja, luokka 0,1,Ø 250 mm , Testimittari matalille paineille, halkaisija 160 mm Tarkistusmittarisarja matalille paineille, Ø 250 mm Nimelliskoko: 250 mm Asteikon alue: , bar Tarkkuusluokka: 0,1 Suojausluokka: IP 54 Tekninen esite: PM Nimelliskoko: 160 mm Asteikon alue: mbar Tarkkuusluokka: 0,6 Suojausluokka: IP 54 Tekninen esite: PM Nimelliskoko: 250 mm Asteikon alue: mbar Tarkkuusluokka: 0,1/0,25 Suojausluokka: IP 54 Tekninen esite: PM Lisätietoja osoitteessa 31

32 Suhteellisen paineen mittauslaitteet Kalvojousikoneistoiset painemittarit korkealla ylipaineen kestolla Näitä välitinpainemittareita käytetään agressiivisissa kaasumaisissa - ja nestemäisissa aineissa. Avoin liitäntälaippa sopii myös korealle viskositeetille ja saastuttavalle ja aggressiviselle medialle. Ne sopivat asteikon alueelle mbar bar. Painealueesta ja laitetyypistä riippuen vakiona ylipaineenkesto 3 tai 5 kertaa mitta-alueesta Erikoismalleissa 10, 40, 100 tai 400 bar niin että mittaustarkkuus pysyy muuttumattomana. Kotelon nestetäyttö varmistaa tarkan mittarinäytön myös korkeissa dynaamisissa painekuormissa ja tärinässä , Teolliset sovellukset, harmaavalurauta , Malli haponkestävästä teräksestä , Malli haponkestävästä teräksestä, korkea ylipaineen kesto enintään 400 bar Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekninen esite: PM Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekninen esite: PM Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekninen esite: PM , Haponkestävästä teräksestä, turvarakenne Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekninen esite: PM

33 Mekaaniset paineenmittauslaitteet Kalvorasiapainemittarit sopivat erityisen hyvin erittäin mataliin paineisiin. Nämä mittarit sopivat erityisesti kaasumaisten aineiden mittaamiseen. Mitta-alue 0 2,5 mbar ja mbar ja tarkkuusluokka 0,1-2,5. Kalvorasiapainemittarit koostuvat kahdesta pyöreästä poimutetusta kalvosta, jotka ovat reunasta yhdistetty toisiinsa painetiiviisti. Näitä painemittareita käytetään pääasiassa lääke-, tyhjiö-, ympäristö- ja laboratoriosovelluksissa sisällön mittaukseen ja suodattimen valvontaan Vakiomalli Muovinen malli,swikap Vankkarakenne, teollisuuden sovellukset Nimelliskoko: 50, 63 mm Asteikon alue: mbar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekninen esite: PM Nimelliskoko: 50, 63 mm Asteikon alue: mbar Tarkkuusluokka: 2,5 Suojausluokka: IP 53 Tekninen esite: PM Nimelliskoko: 63, 100, 160 mm Asteikon alue: mbar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekninen esite: PM Neliskanttinen malli paneeliasennukseen Haponkestävästä teräksestä Nimelliskoko: Asteikon alue: Tarkkuusluokka: 1,6 Tekninen esite: PM x 72, 96 x 96, 144 x 144, 144 x 72 mm NS 72 x 72: mbar NS 96 x 96: mbar NS 144 x 144: mbar NS 144 x 72: mbar Nimelliskoko: Asteikon alue: Tarkkuusluokka: 1,6 Suojausluokka: IP 65 Tekninen esite: PM , 100, 160 mm NS 63: mbar NS 100: mbar NS 160: , mbar Lisätietoja osoitteessa 33

34 Painemittarit paine-erolle Paine-eromittarit toimivat useiden painelaitteiden kanssa. Mittausalueet ovat laajat ,5 mbar ja bar sekä ylittävät staattiset paineet aina 400 bar saakka. Nämä paine-eromittarit valvovat Suodattimen puhtautta suljettujen säiliöiden tasoa ylipainetta puhtaissa työtiloissa kaasumaisten ja nestemäisten väliaineiden virtausnopeutta ja ne ohjaavat pumppulaitteistoja. A2G-10 Ilmastointisovellukset, matalat paineet Kompakti malli, magneettimäntä ja puristusjousi Magneettimäntä ja puristusjousi erotuskalvolla Nimelliskoko: 110 mm Asteikon alue: Pa Tarkkuusluokka: ± 3 % Suojausluokka: IP 54 Tekninen esite: PM Nimelliskoko: 80 mm Asteikon alue: mbar bar Tarkkuusluokka: ± 3 % lisääntyvällä paine-erolla Suojausluokka: IP 54 Tekninen esite: PM Nimelliskoko: 80 mm Asteikon alue: mbar ,5 bar Tarkkuusluokka: ± 5 % lisääntyvällä paine-erolla Suojausluokka: IP 54 Tekninen esite: PM Bourdon-kaari, samansuuntaisella sisääntuloliitännällä Kalvorasiapainemittari samansuuntaisella sisääntuloliitännällä DELTA-plus, alumiinikotelo, jossa integroitu työpainemittari GL Nimelliskoko: 100, 160 mm Asteikon alue: , bar Tarkkuusluokka: 1,6 Suojausluokka: IP 33 Tekninen esite: PM Nimelliskoko: Asteikon alue: Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekninen esite: PM , 100, 160 mm NS 63: mbar NS 160: mbar NS 160: mbar Nimelliskoko: 100 mm Asteikon alue: , bar Tarkkuusluokka: 2,5 Suojausluokka: IP 54 Tekninen esite: PM

35 Mekaaniset paineenmittauslaitteet Malli haponkestävästä teräksestä, korkea ylipaineen kesto enintään 400 bar Malli haponkestävästä teräksestä, täysin metallinen väliainekammio Nimelliskoko: Asteikon alue: 100, 160 mm mbar (mittarin pää DN 140) , bar (mittarin pää DN 80) Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekninen esite: PM Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekninen esite: PM Cryo mittari,haponkestävää terästä Cryo mittari, kupariseos Nimelliskoko: 100, 160 mm Asteikon alue: mbar Tarkkuusluokka: 1,0... 2,5 Suojausluokka: IP 65 Tekninen esite: PM 07.29, PM Nimelliskoko: 100, 160 mm Asteikon alue: mbar Tarkkuusluokka: 1,0... 2,5 Suojausluokka: IP 65 Tekninen esite: PM 07.29, PM Lisätietoja osoitteessa 35

36 Absoluuttipainemittarit Absoluuttipainemittareita käytetään silloin, kun mitatut paineet ovat riippumattomia ilmanpaineen luonnollisista vaihteluista. Mitatun väliaineen painetta verrataan viitepaineeseen, mikä vastaa absoluuttipaineen nollapistettä. Tätä varten viitekammio tyhjennetään kokonaan niin, että siellä on lähes täydellinen tyhjiö. Näyttöasteikko on 0 25 mbar absoluuttinen ja 0 25 bar absoluuttinen, ja tarkkuusluokka on 0,6... 2,5 %. Tarkkoja absoluuttimittareita käytetään mm tyhjiöpumppujen - ja tyhjiöpakkauslaitteiden valvontaan. Niitä käytetään myös laboratorioissa kondensaatiopaineiden valvontaan sekä nesteiden höyryn paineen määritykseen Kompakti malli, kalvorasia Kompakti malli, bourdon-kaari 532.5x Malli haponkestävästä teräksestä Nimelliskoko: 80 mm Asteikon alue: mbar absoluuttinen Tarkkuusluokka: 1,6 Suojausluokka: IP 66 Tekninen esite: PM Nimelliskoko: 80 mm Asteikon alue: , bar absoluuttinen Tarkkuusluokka: 1,6 Suojausluokka: IP 66 Tekninen esite: PM Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar abs., korkea ylipaineen kesto Tarkkuusluokka: 0,6... 2,5 Suojausluokka: IP 54 Tekninen esite: PM

37 Mekaaniset paineenmittauslaitteet Tarvikkeet Laippaventtiili Sovellus: Käyttötarkoitus: Painemittareiden sulkemiseen Tekninen esite: AC , , Painemittarin sulkuhanat ja venttiilit Paineentasausventtiili paineeromittareille Vesilukkoputket Sovellus: Käyttötarkoitus: Painemittareiden sulkemiseen Tekninen esite: AC 09.01, AC 09.02, AC Sovellus: Eristys-, paineentasaus - sekä tyhjennys-ja ilmanpoistoventtiilit paine-eromittareille. Tekninen esite: AC Sovellus: Käyttötarkoitus: Suojaus paineiskuilta ja kuumuudelta Tekninen esite: AC , Kuristimet ja ylipainesuojukset , Adapterit ja tiivisteet Mittaripidike Sovellus: Mittareiden suojaus painesykkeen ja painehuippujen vaikutuksilta Tekninen esite: AC 09.03, AC Sovellus: Painemittarien asennukseen ja tiivistykseen Tekninen esite: AC 09.05, AC Sovellus: Käyttötarkoitus: Painemittareiden asennukseen Tekninen esite: AC Lisätietoja osoitteessa 37

38 Painevälittimet laippaliitännällä Laippaliitännällä varustettujen WIKA-painevälittimien vakiomateriaali on syöpymätöntä, haponkestävää terästä 316L (1.4404/1.4435). Erikoismateriaaleja on saatavana tilauksesta. Nimelliskoko: DN 25 - DN 125/DN 1" - DN 5" Standardit: EN, ASME (ennen ANSI) Optiot ISO, CSA,JIS, myös asiakaskohtaisia malleja Kalvopainevälitin Laipaton kalvovälitin (asennus laippojen väliin) Laippatyyppiset välittimet pidennetyllä kalvorungillla ns.kärsävälitin Sovellus: Prosessi- ja petrokemian teollisuus, joissa mittausvaatimukset ovat korkeita PN max: (400) bar (luokka ) Tekniset tiedot: DS Sovellus: Prosessi- ja petrokemian teollisuus, joissa mittausvaatimukset ovat korkeita PN max: (400) bar (luokka ) Tekniset tiedot: DS Sovellus: Sovellus: Prosessi- ja petrokemian teollisuus, erityisesti paksuseinämäisissä tai erittäin eristetyissä järjestelmissä PN max: (400) bar (luokka ) Tekniset tiedot: DS Laippojen väliin asennettava välitin pidennetyllä kalvorungolla Painevälittimet lohkolaipaille tai satulalaipalle Painevälittimet paperi- ja selluloosateollisuuteen Sovellus: Sovellus: Prosessi- ja petrokemian teollisuus, erityisesti paksuseinämäisissä tai erittäin eristetyissä järjestelmissä PN max: (100) bar (luokka ) Tekniset tiedot: DS Sovellus: Yhdistettynä lohkolaippaan tai satulalaippaan kemian ja petrokemian teollisuudessa PN max: 100 tai 250 bar Tekniset tiedot: DS Sovellus: Sovellus: Käyttöön selluloosa- ja paperiteollisuudessa PN max: 40 bar Tekniset tiedot: DS

39 Painevälittimet Painevälittimet Liitäntätavan ansioista laipalliset painevälittimet soveltuvat kaikkiin standardilaippa-asennuksiin ja sokeaan laippaasennukseen.laippojen väliin tuleva asennusta käytetään liitoskohdassa sokeissa laipoissa. Toinen modifikaatio painevälittimestä on lisäkalvo, jota käytetään mm putkistoissa tai säiliöissä. Putkipainevälittimet Putkipainelähettimet kuuluvat myös laipallisiin painevälittimiin. Putkipainevälitin on immuuni virtauksen pyörteille, putkiston kulmille ja muille esteille putkistossa. Ei travita erillisiä mittauspisteitä Sisäkalvollinen painevälitin Sisäkalvollinen painevälitin, kierteellinen malll Painevälittimet,suuri työtilavuus Sovellus: Prosessiteollisuus, pienilaippaisille iitännöille ( DN 25/1) PN max: (100) bar (luokka ) Tekniset tiedot: DS Sovellus: Yleiset käyttösovellukset prosessiteollisuudessa; pienilaippaiset liitännät ( DN 25/1") ja paine > 40 bar PN max: bar (luokka ) Tekniset tiedot: DS Sovellus: Sovellus: Kalvo- tai paine-eromittareiden ja -välittimien kanssa, matalille paineille PN max: (100) bar (luokka ) Tekniset tiedot: DS Putkipainevälittimet, laippojen väliin Putkipainevälittimet,laippaliitäntä Sovellus: Sovellus: Suoraan ja pysyvään asennukseen putkissa, virtaavan väliaineen mittaukseen; mittauspisteessä ei kuolleita kulmia PN max: 400 bar Tekniset tiedot: DS Sovellus: Sovellus: Suoraan ja pysyvään asennukseen putkissa, virtaavan väliaineen mittaukseen; mittauspisteessä ei kuolleita kulmia PN max: 16 tai 40 bar Tekniset tiedot: DS Lisätietoja osoitteessa 39

40 Kierteelliset painevälittimet Kierteellinen malli Kierreliityntäiset painelähettimet ovat saatavilla sekä ulkoettä sisäkierteellä. Useiden mahdollisten prosessiliityntöjensä ansiosta niitä voidaan käyttää hyvin eriilaisissa liitynnöissä ongelmitta. Usein liitynnät tehdään T-kappaleella, joka on liitetty putkistoon tai hitsatulla yhteellä suoraan putken piintaan. Nimelliskoko: Optiot Nimelliskoko: G ¼ - G 1½ NPT sisä- tai ulkokierre Asiakaskohtaiset ratkaisut ja erikoismateriaalit kysyttäessä Sovellus: Yleiset käyttösovellukset prosessiteollisuudessa PN max: 25, 100 tai 250 bar Tekniset tiedot: DS Muovirunko, kierteellinen malli Pienet kalvovälittimet, kalvopäinen välitin Hitsattu malli Sovellus: Muoviputkistoihin erityisesti jätevesi- ja maataloussovelluksiin PN max: 10 bar Tekniset tiedot: DS Sovellus: Erityisesti korkea viskoosisille ja kiteyttäville väliaineille PN max: 600 bar Tekniset tiedot: DS Sovellus: Konepajateollisuus, tehdasrakenteet ja prosessiteollisuudet, joissa vaatimukset ovat korkeita PN max: 160, 400, 600 tai bar Tekniset tiedot: DS Hitsattu rakenne,edullinen malli Painevälittimet,suuri työtilavuus 970.1x Tankokalvovälittimet Sovellus: Vakiosovellukset prosessiteollisuudessa; aggressiiviset, kontaminoidut tai heterogeeniset väliaineet PN max: 90 bar Tekniset tiedot: DS Sovellus: Sovellus: Kalvo- tai paine-eromittareiden ja -välittimien kanssa, matalille paineille PN max: 40 bar Tekniset tiedot: DS Sovellus: Erityisesti virtaavat, heterogeeniset väliaineet ja korkeat paineet alkaen 100 bar PN max: 600 bar Tekniset tiedot: DS
