1 Paine Lämpötila Pinnankorkeus Virtaus Kalibrointi WIKA Tuotevalikoima

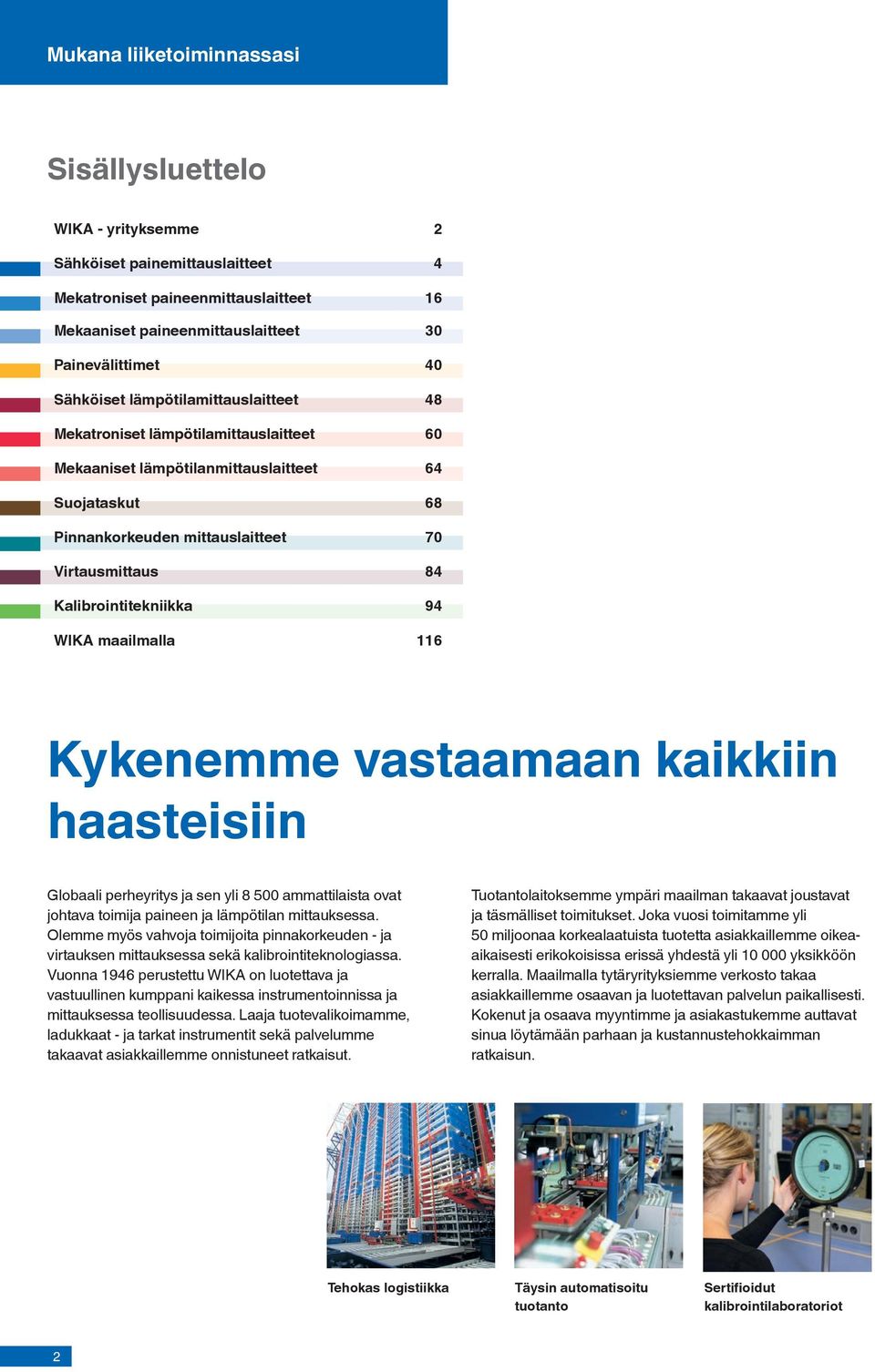

2 Mukana liiketoiminnassasi Sisällysluettelo WIKA - yrityksemme 2 Sähköiset painemittauslaitteet 4 Mekatroniset paineenmittauslaitteet 16 Mekaaniset paineenmittauslaitteet 30 Painevälittimet 40 Sähköiset lämpötilamittauslaitteet 48 Mekatroniset lämpötilamittauslaitteet 60 Mekaaniset lämpötilanmittauslaitteet 64 Suojataskut 68 Pinnankorkeuden mittauslaitteet 70 Virtausmittaus 84 Kalibrointitekniikka 94 WIKA maailmalla 116 Kykenemme vastaamaan kaikkiin haasteisiin Globaali perheyritys ja sen yli ammattilaista ovat johtava toimija paineen ja lämpötilan mittauksessa. Olemme myös vahvoja toimijoita pinnakorkeuden - ja virtauksen mittauksessa sekä kalibrointiteknologiassa. Vuonna 1946 perustettu WIKA on luotettava ja vastuullinen kumppani kaikessa instrumentoinnissa ja mittauksessa teollisuudessa. Laaja tuotevalikoimamme, ladukkaat - ja tarkat instrumentit sekä palvelumme takaavat asiakkaillemme onnistuneet ratkaisut. Tuotantolaitoksemme ympäri maailman takaavat joustavat ja täsmälliset toimitukset. Joka vuosi toimitamme yli 50 miljoonaa korkealaatuista tuotetta asiakkaillemme oikeaaikaisesti erikokoisissa erissä yhdestä yli yksikköön kerralla. Maailmalla tytäryrityksiemme verkosto takaa asiakkaillemme osaavan ja luotettavan palvelun paikallisesti. Kokenut ja osaava myyntimme ja asiakastukemme auttavat sinua löytämään parhaan ja kustannustehokkaimman ratkaisun. Tehokas logistiikka Täysin automatisoitu tuotanto Sertifioidut kalibrointilaboratoriot 2

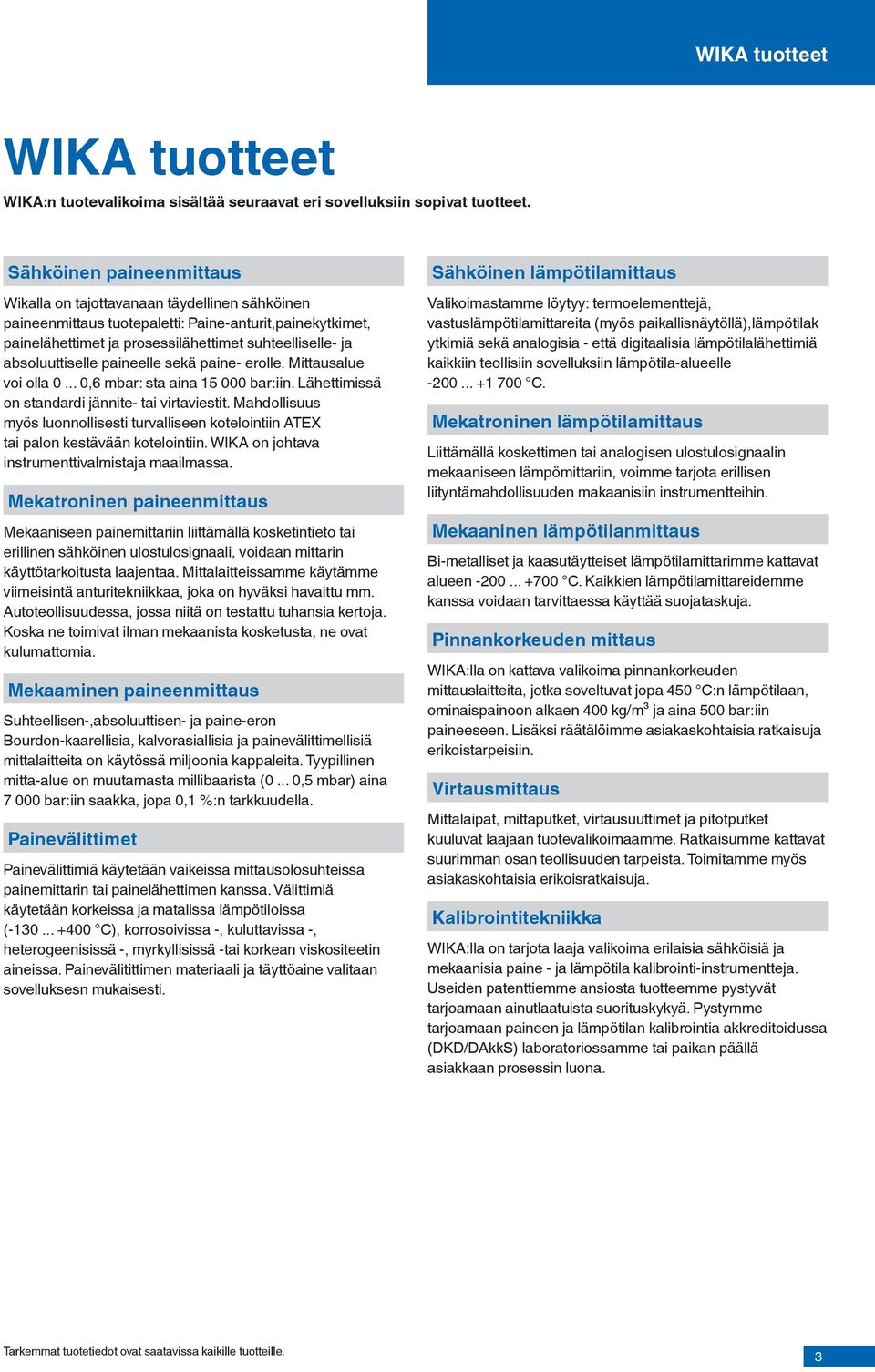

3 WIKA tuotteet WIKA tuotteet WIKA:n tuotevalikoima sisältää seuraavat eri sovelluksiin sopivat tuotteet. Sähköinen paineenmittaus Wikalla on tajottavanaan täydellinen sähköinen paineenmittaus tuotepaletti: Paine-anturit,painekytkimet, painelähettimet ja prosessilähettimet suhteelliselle- ja absoluuttiselle paineelle sekä paine- erolle. Mittausalue voi olla ,6 mbar: sta aina bar:iin. Lähettimissä on standardi jännite- tai virtaviestit. Mahdollisuus myös luonnollisesti turvalliseen kotelointiin ATEX tai palon kestävään kotelointiin. WIKA on johtava instrumenttivalmistaja maailmassa. Mekatroninen paineenmittaus Mekaaniseen painemittariin liittämällä kosketintieto tai erillinen sähköinen ulostulosignaali, voidaan mittarin käyttötarkoitusta laajentaa. Mittalaitteissamme käytämme viimeisintä anturitekniikkaa, joka on hyväksi havaittu mm. Autoteollisuudessa, jossa niitä on testattu tuhansia kertoja. Koska ne toimivat ilman mekaanista kosketusta, ne ovat kulumattomia. Mekaaminen paineenmittaus Suhteellisen-,absoluuttisen- ja paine-eron Bourdon-kaarellisia, kalvorasiallisia ja painevälittimellisiä mittalaitteita on käytössä miljoonia kappaleita. Tyypillinen mitta-alue on muutamasta millibaarista (0... 0,5 mbar) aina bar:iin saakka, jopa 0,1 %:n tarkkuudella. Painevälittimet Painevälittimiä käytetään vaikeissa mittausolosuhteissa painemittarin tai painelähettimen kanssa. Välittimiä käytetään korkeissa ja matalissa lämpötiloissa ( C), korrosoivissa -, kuluttavissa -, heterogeenisissä -, myrkyllisissä -tai korkean viskositeetin aineissa. Painevälitittimen materiaali ja täyttöaine valitaan sovelluksesn mukaisesti. Sähköinen lämpötilamittaus Valikoimastamme löytyy: termoelementtejä, vastuslämpötilamittareita (myös paikallisnäytöllä),lämpötilak ytkimiä sekä analogisia - että digitaalisia lämpötilalähettimiä kaikkiin teollisiin sovelluksiin lämpötila-alueelle C. Mekatroninen lämpötilamittaus Liittämällä koskettimen tai analogisen ulostulosignaalin mekaaniseen lämpömittariin, voimme tarjota erillisen liityntämahdollisuuden makaanisiin instrumentteihin. Mekaaninen lämpötilanmittaus Bi-metalliset ja kaasutäytteiset lämpötilamittarimme kattavat alueen C. Kaikkien lämpötilamittareidemme kanssa voidaan tarvittaessa käyttää suojataskuja. Pinnankorkeuden mittaus WIKA:lla on kattava valikoima pinnankorkeuden mittauslaitteita, jotka soveltuvat jopa 450 C:n lämpötilaan, ominaispainoon alkaen 400 kg/m³ ja aina 500 bar:iin paineeseen. Lisäksi räätälöimme asiakaskohtaisia ratkaisuja erikoistarpeisiin. Virtausmittaus Mittalaipat, mittaputket, virtausuuttimet ja pitotputket kuuluvat laajaan tuotevalikoimaamme. Ratkaisumme kattavat suurimman osan teollisuuden tarpeista. Toimitamme myös asiakaskohtaisia erikoisratkaisuja. Kalibrointitekniikka WIKA:lla on tarjota laaja valikoima erilaisia sähköisiä ja mekaanisia paine - ja lämpötila kalibrointi-instrumentteja. Useiden patenttiemme ansiosta tuotteemme pystyvät tarjoamaan ainutlaatuista suorituskykyä. Pystymme tarjoamaan paineen ja lämpötilan kalibrointia akkreditoidussa (DKD/DAkkS) laboratoriossamme tai paikan päällä asiakkaan prosessin luona. Tarkemmat tuotetiedot ovat saatavissa kaikille tuotteille. 3

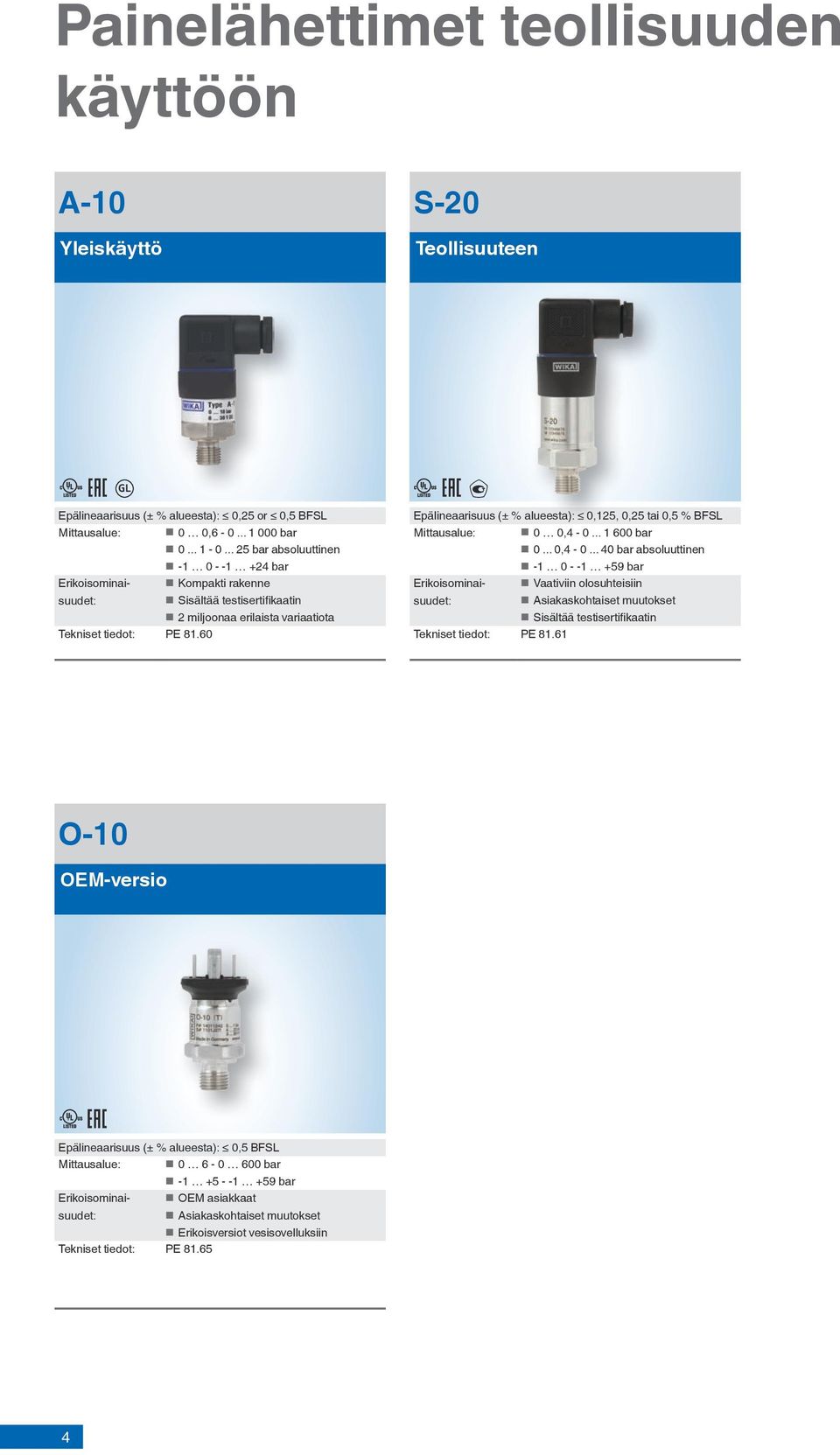

4 Painelähettimet teollisuuden käyttöön A-10 Yleiskäyttö S-20 Teollisuuteen GL O-10 OEM-versio Epälineaarisuus (± % alueesta): 0,25 or 0,5 BFSL Mittausalue: 0 0, bar bar absoluuttinen bar Sisältää testisertifikaatin Kompakti rakenne 2 miljoonaa erilaista variaatiota Tekniset tiedot: PE Epälineaarisuus (± % alueesta): 0,125, 0,25 tai 0,5 % BFSL Mittausalue: 0 0, bar , bar absoluuttinen bar Asiakaskohtaiset muutokset Vaativiin olosuhteisiin Sisältää testisertifikaatin Tekniset tiedot: PE Epälineaarisuus (± % alueesta): 0,5 BFSL Mittausalue: bar bar Asiakaskohtaiset muutokset OEM asiakkaat Erikoisversiot vesisovelluksiin Tekniset tiedot: PE

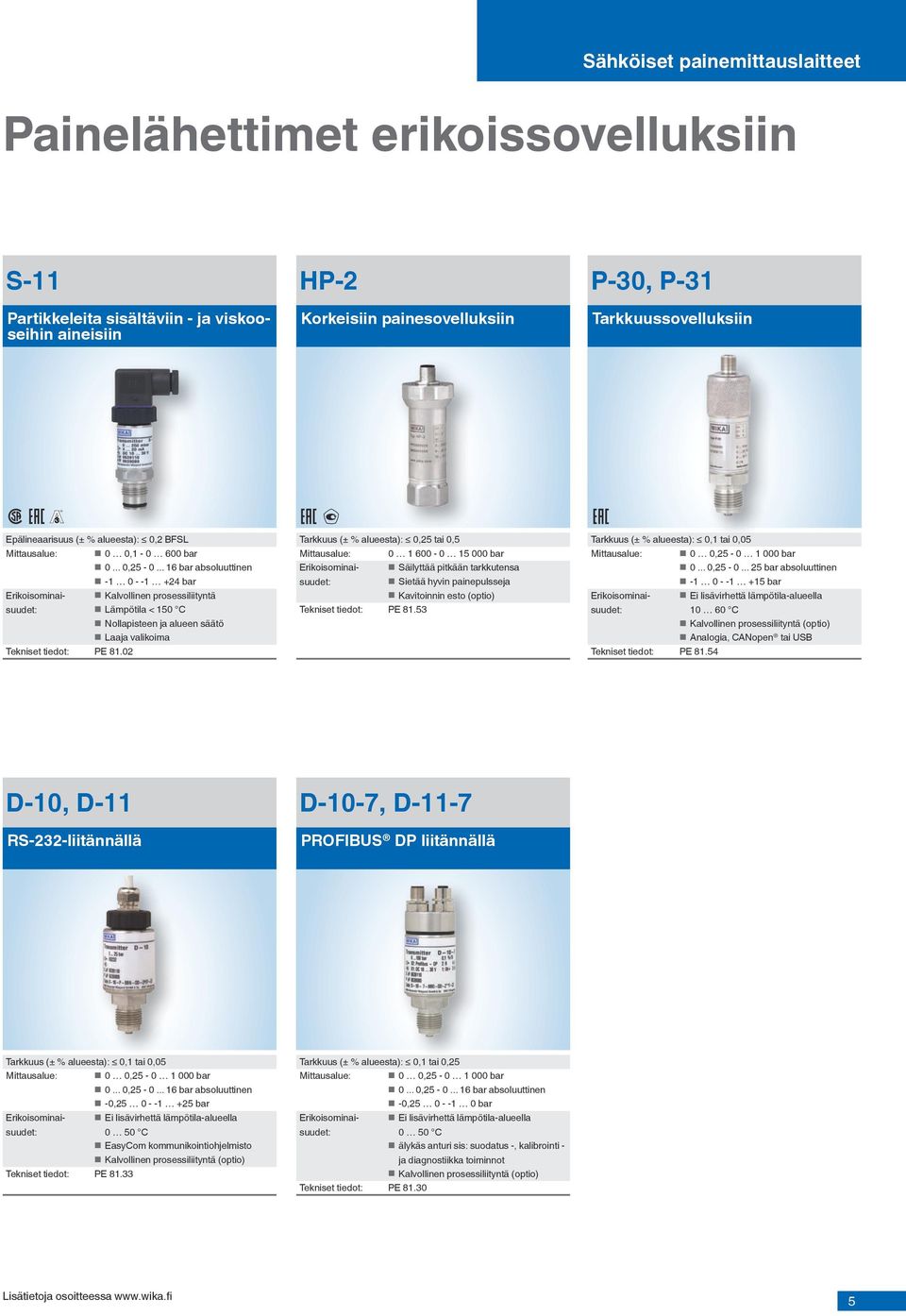

5 Sähköiset painemittauslaitteet Painelähettimet erikoissovelluksiin S-11 Partikkeleita sisältäviin - ja viskooseihin aineisiin HP-2 Korkeisiin painesovelluksiin P-30, P-31 Tarkkuussovelluksiin Tarkkuus (± % alueesta): 0,1 tai 0,05 Mittausalue: 0 0, bar , bar absoluuttinen bar C Ei lisävirhettä lämpötila-alueella Kalvollinen prosessiliityntä (optio) Analogia, CANopen tai USB Tekniset tiedot: PE D-10, D-11 RS-232-liitännällä D-10-7, D-11-7 PROFIBUS DP liitännällä Epälineaarisuus (± % alueesta): 0,2 BFSL Mittausalue: 0 0, bar , bar absoluuttinen bar Lämpötila < 150 C Kalvollinen prosessiliityntä Nollapisteen ja alueen säätö Laaja valikoima Tekniset tiedot: PE Tarkkuus (± % alueesta): 0,25 tai 0,5 Mittausalue: bar Sietää hyvin painepulsseja Säilyttää pitkään tarkkutensa Kavitoinnin esto (optio) Tekniset tiedot: PE Tarkkuus (± % alueesta): 0,1 tai 0,05 Mittausalue: 0 0, bar , bar absoluuttinen -0, bar 0 50 C Ei lisävirhettä lämpötila-alueella EasyCom kommunikointiohjelmisto Kalvollinen prosessiliityntä (optio) Tekniset tiedot: PE Tarkkuus (± % alueesta): 0,1 tai 0,25 Mittausalue: 0 0, bar , bar absoluuttinen -0, bar 0 50 C Ei lisävirhettä lämpötila-alueella älykäs anturi sis: suodatus -, kalibrointi - ja diagnostiikka toiminnot Kalvollinen prosessiliityntä (optio) Tekniset tiedot: PE Lisätietoja osoitteessa 5

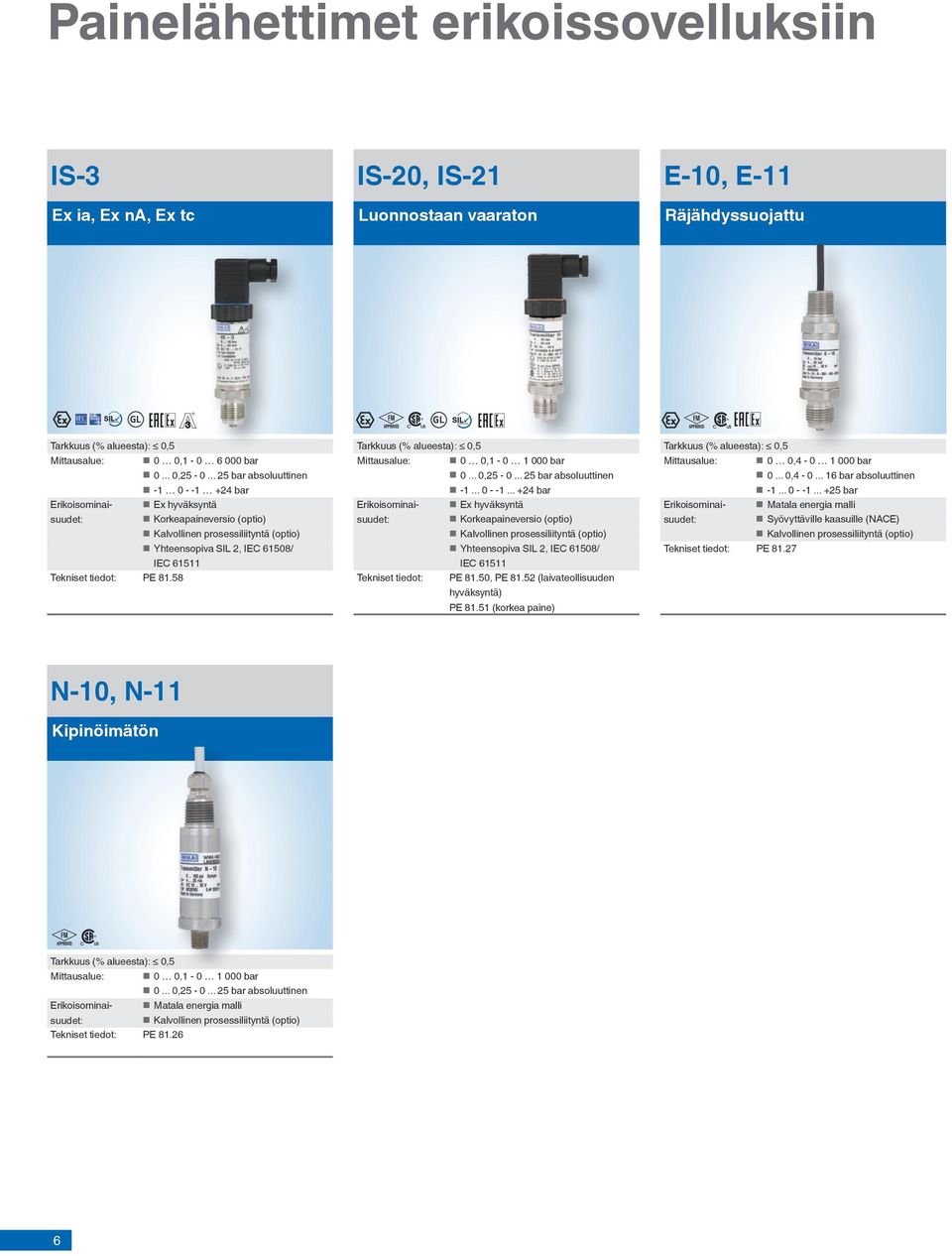

6 Painelähettimet erikoissovelluksiin IS-3 Ex ia, Ex na, Ex tc IS-20, IS-21 Luonnostaan vaaraton E-10, E-11 Räjähdyssuojattu GL GL Tarkkuus (% alueesta): 0,5 Mittausalue: 0 0, bar , bar absoluuttinen bar Syövyttäville kaasuille (NACE) Matala energia malli Kalvollinen prosessiliityntä (optio) Tekniset tiedot: PE Tarkkuus (% alueesta): 0,5 Mittausalue: 0 0, bar , bar absoluuttinen bar Korkeapaineversio (optio) Ex hyväksyntä Kalvollinen prosessiliityntä (optio) Yhteensopiva SIL 2, IEC 61508/ IEC Tekniset tiedot: PE Tarkkuus (% alueesta): 0,5 Mittausalue: 0 0, bar , bar absoluuttinen Kalvollinen prosessiliityntä (optio) Matala energia malli Tekniset tiedot: PE Tarkkuus (% alueesta): 0,5 Mittausalue: 0 0, bar , bar absoluuttinen bar Korkeapaineversio (optio) Ex hyväksyntä Kalvollinen prosessiliityntä (optio) Yhteensopiva SIL 2, IEC 61508/ IEC Tekniset tiedot: PE 81.50, PE (laivateollisuuden hyväksyntä) PE (korkea paine) N-10, N-11 Kipinöimätön 6

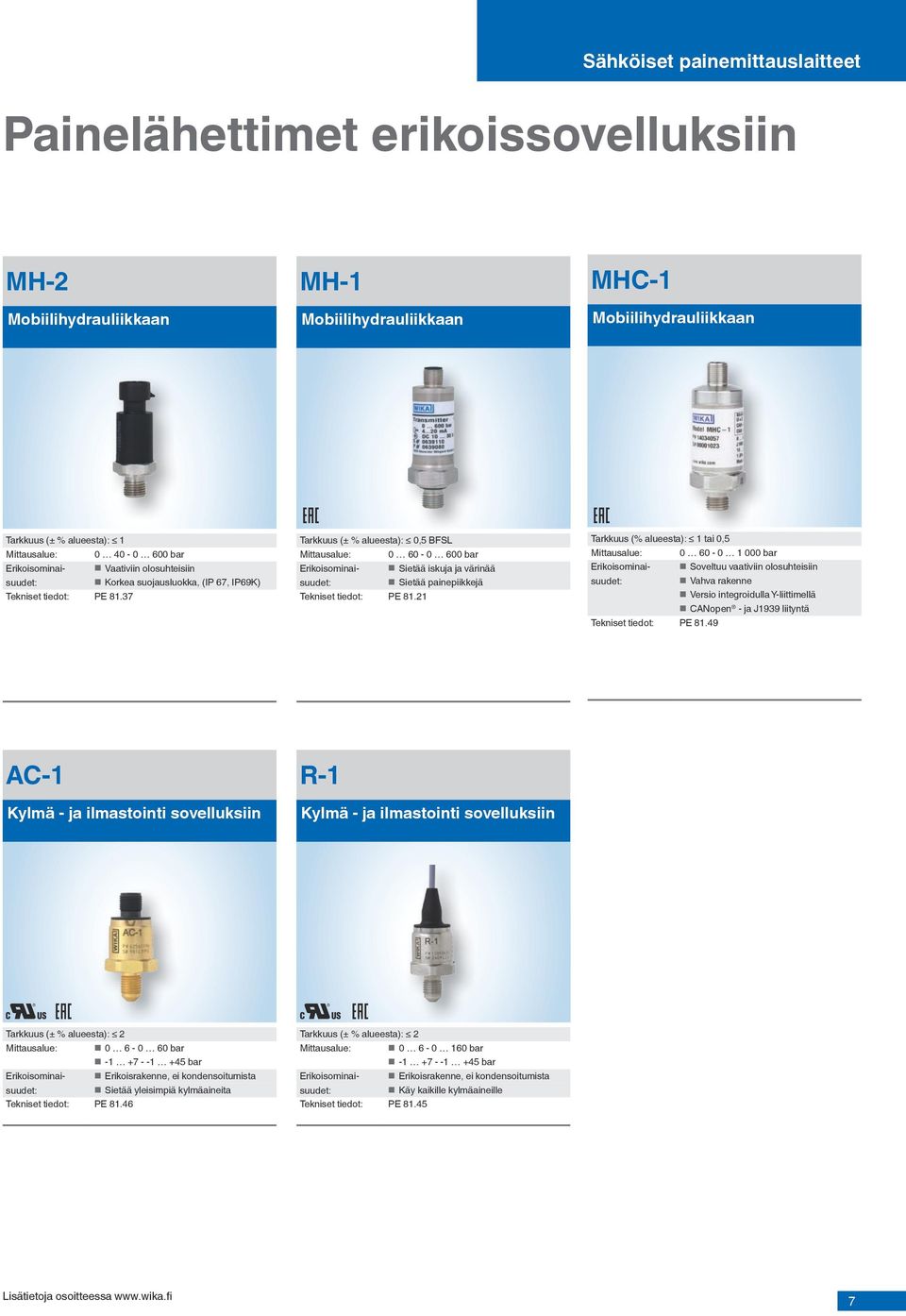

7 Sähköiset painemittauslaitteet Painelähettimet erikoissovelluksiin MH-2 Mobiilihydrauliikkaan MH-1 Mobiilihydrauliikkaan MHC-1 Mobiilihydrauliikkaan Tarkkuus (± % alueesta): 2 Mittausalue: bar bar Sietää yleisimpiä kylmäaineita Erikoisrakenne, ei kondensoitumista Tekniset tiedot: PE Tarkkuus (± % alueesta): 0,5 BFSL Mittausalue: bar Sietää painepiikkejä Sietää iskuja ja värinää Tekniset tiedot: PE Tarkkuus (% alueesta): 1 tai 0,5 Mittausalue: bar Vahva rakenne Soveltuu vaativiin olosuhteisiin Versio integroidulla Y-liittimellä CANopen - ja J1939 liityntä Tekniset tiedot: PE AC-1 Kylmä - ja ilmastointi sovelluksiin R-1 Kylmä - ja ilmastointi sovelluksiin Tarkkuus (± % alueesta): 2 Mittausalue: bar bar Käy kaikille kylmäaineille Erikoisrakenne, ei kondensoitumista Tekniset tiedot: PE Tarkkuus (± % alueesta): 1 Mittausalue: bar Korkea suojausluokka, (IP 67, IP69K) Vaativiin olosuhteisiin Tekniset tiedot: PE Lisätietoja osoitteessa 7

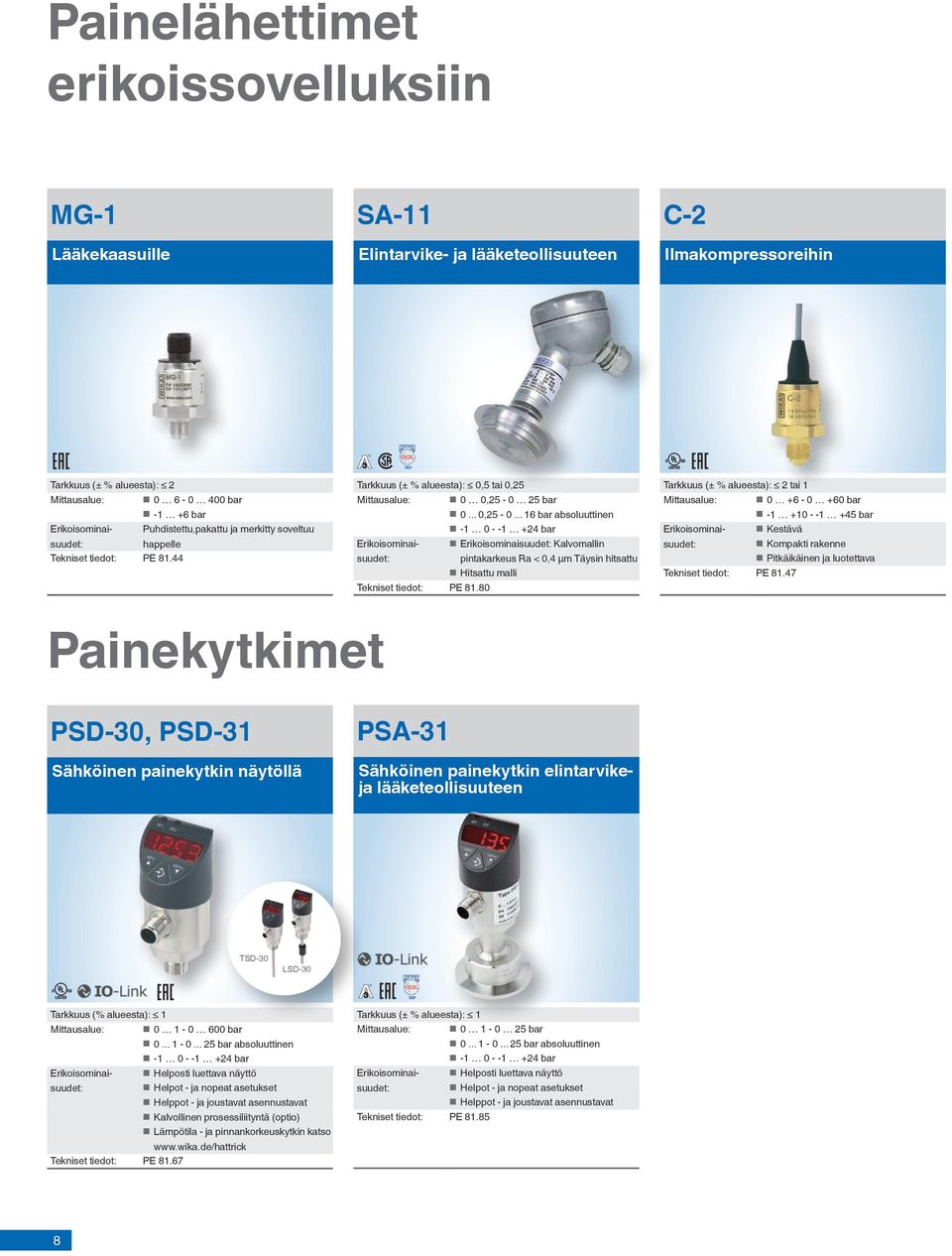

8 Painelähettimet erikoissovelluksiin MG-1 Lääkekaasuille SA-11 Elintarvike- ja lääketeollisuuteen C-2 Ilmakompressoreihin Tarkkuus (± % alueesta): 1 Mittausalue: bar bar absoluuttinen bar Helpot - ja nopeat asetukset Helposti luettava näyttö Helppot - ja joustavat asennustavat Tekniset tiedot: PE Tarkkuus (± % alueesta): 2 tai 1 Mittausalue: bar bar Kompakti rakenne Kestävä Pitkäikäinen ja luotettava Tekniset tiedot: PE Painekytkimet PSD-30, PSD-31 Sähköinen painekytkin näytöllä PSA-31 Sähköinen painekytkin elintarvikeja lääketeollisuuteen TSD-30 LSD-30 Tarkkuus (± % alueesta): 2 Mittausalue: bar bar happelle Puhdistettu,pakattu ja merkitty soveltuu Tekniset tiedot: PE Tarkkuus (± % alueesta): 0,5 tai 0,25 Mittausalue: 0 0, bar , bar absoluuttinen bar pintakarkeus Ra < 0,4 μm Täysin hitsattu Kalvomallin Hitsattu malli Tekniset tiedot: PE Tarkkuus (% alueesta): 1 Mittausalue: bar bar absoluuttinen bar Helpot - ja nopeat asetukset Helposti luettava näyttö Helppot - ja joustavat asennustavat Kalvollinen prosessiliityntä (optio) Lämpötila - ja pinnankorkeuskytkin katso Tekniset tiedot: PE

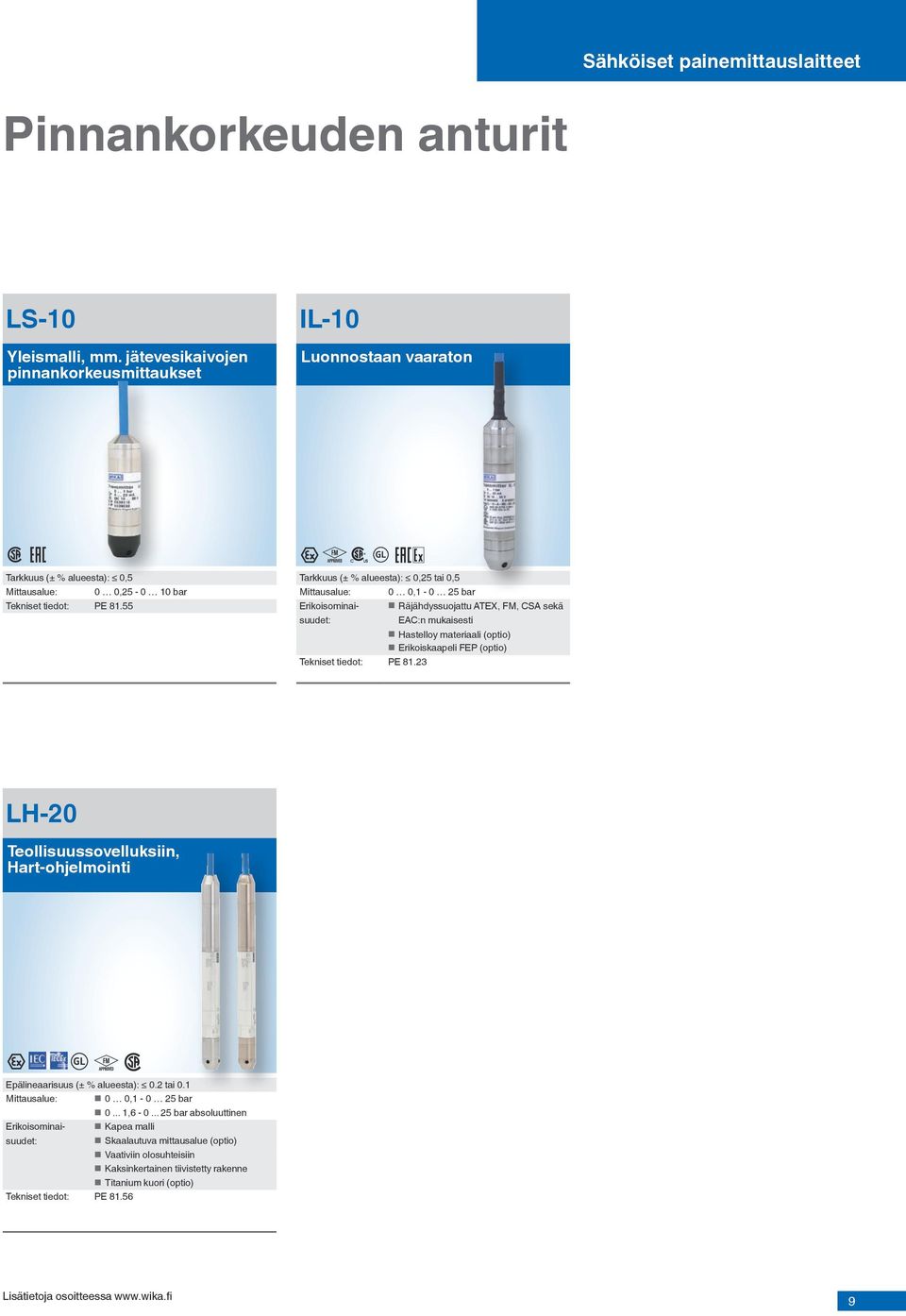

9 Sähköiset painemittauslaitteet Pinnankorkeuden anturit LS-10 Yleismalli, mm. jätevesikaivojen pinnankorkeusmittaukset IL-10 Luonnostaan vaaraton GL Tarkkuus (± % alueesta): 0,5 Mittausalue: 0 0, bar Tekniset tiedot: PE LH-20 Teollisuussovelluksiin, Hart-ohjelmointi GL Tarkkuus (± % alueesta): 0,25 tai 0,5 Mittausalue: 0 0, bar EAC:n mukaisesti Räjähdyssuojattu ATEX, FM, CSA sekä Hastelloy materiaali (optio) Erikoiskaapeli FEP (optio) Tekniset tiedot: PE Epälineaarisuus (± % alueesta): 0.2 tai 0.1 Mittausalue: 0 0, bar , bar absoluuttinen Skaalautuva mittausalue (optio) Kapea malli Vaativiin olosuhteisiin Kaksinkertainen tiivistetty rakenne Titanium kuori (optio) Tekniset tiedot: PE Lisätietoja osoitteessa 9

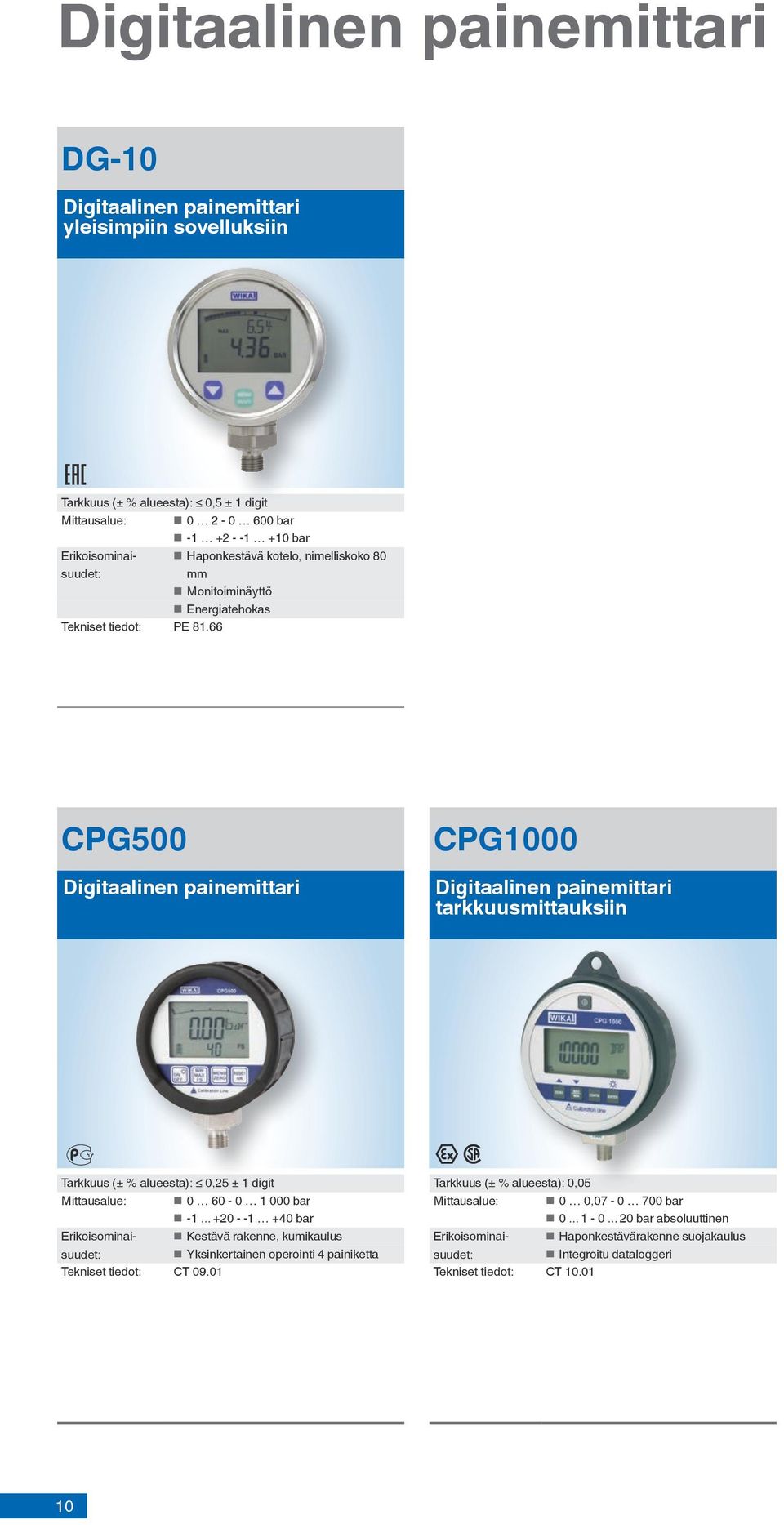

10 Digitaalinen painemittari DG-10 Digitaalinen painemittari yleisimpiin sovelluksiin CPG500 Digitaalinen painemittari CPG1000 Digitaalinen painemittari tarkkuusmittauksiin Tarkkuus (± % alueesta): 0,5 ± 1 digit Mittausalue: bar bar mm Haponkestävä kotelo, nimelliskoko 80 Monitoiminäyttö Energiatehokas Tekniset tiedot: PE Tarkkuus (± % alueesta): 0,25 ± 1 digit Mittausalue: bar bar Yksinkertainen operointi 4 painiketta Kestävä rakenne, kumikaulus Tekniset tiedot: CT Tarkkuus (± % alueesta): 0,05 Mittausalue: 0 0, bar bar absoluuttinen Integroitu dataloggeri Haponkestävärakenne suojakaulus Tekniset tiedot: CT

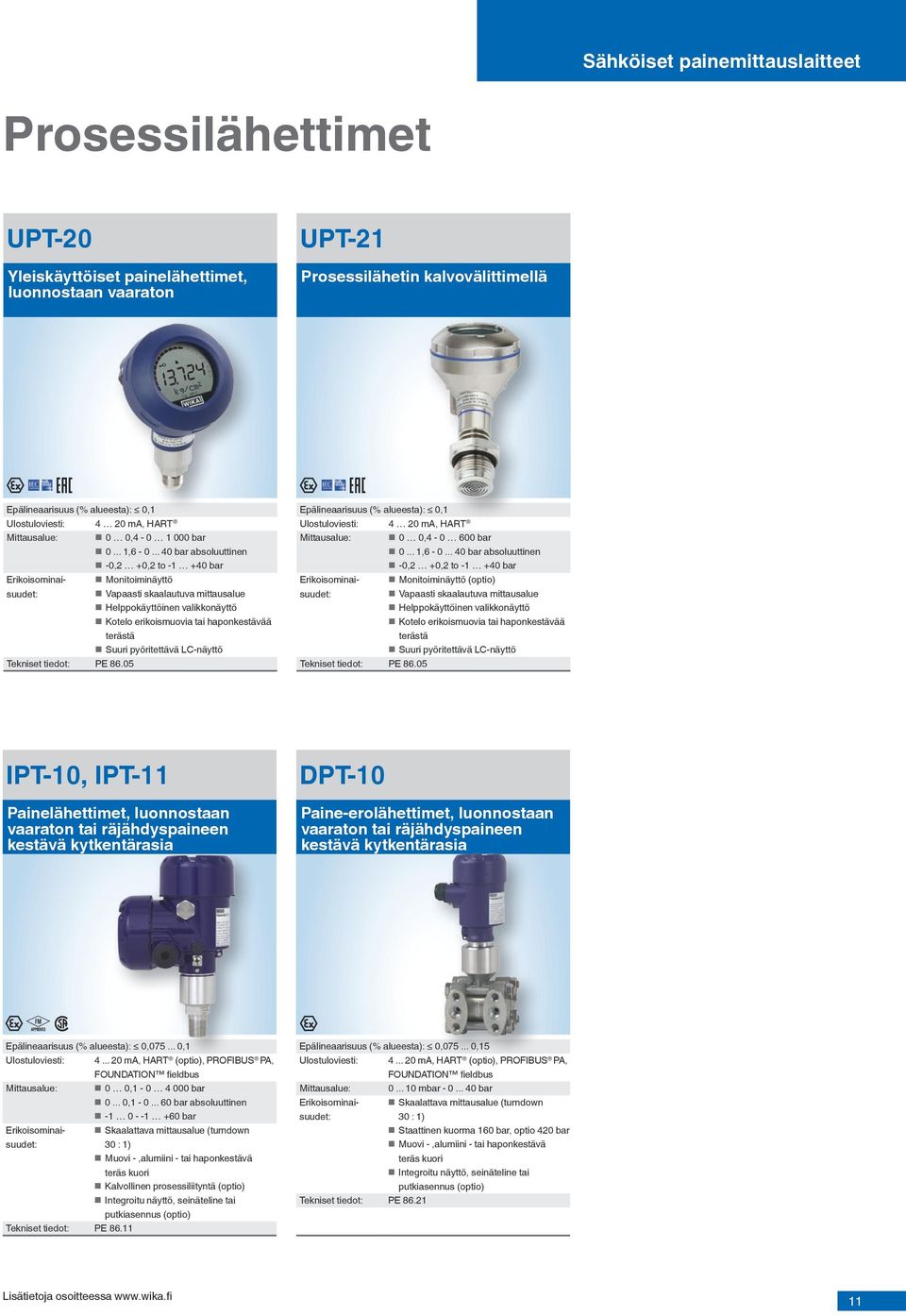

11 Sähköiset painemittauslaitteet Prosessilähettimet UPT-20 Yleiskäyttöiset painelähettimet, luonnostaan vaaraton UPT-21 Prosessilähetin kalvovälittimellä Epälineaarisuus (% alueesta): 0, ,15 Ulostuloviesti: ma, HART (optio), PROFIBUS PA, FOUNDATION fieldbus Mittausalue: mbar bar 30 : 1) Skaalattava mittausalue (turndown Staattinen kuorma 160 bar, optio 420 bar Muovi -,alumiini - tai haponkestävä teräs kuori Integroitu näyttö, seinäteline tai putkiasennus (optio) Tekniset tiedot: PE Epälineaarisuus (% alueesta): 0,1 Ulostuloviesti: 4 20 ma, HART Mittausalue: 0 0, bar , bar absoluuttinen -0,2 +0,2 to bar Vapaasti skaalautuva mittausalue Monitoiminäyttö Helppokäyttöinen valikkonäyttö Kotelo erikoismuovia tai haponkestävää terästä Suuri pyöritettävä LC-näyttö Tekniset tiedot: PE Epälineaarisuus (% alueesta): 0,1 Ulostuloviesti: 4 20 ma, HART Mittausalue: 0 0, bar , bar absoluuttinen -0,2 +0,2 to bar Vapaasti skaalautuva mittausalue Monitoiminäyttö (optio) Helppokäyttöinen valikkonäyttö Kotelo erikoismuovia tai haponkestävää terästä Suuri pyöritettävä LC-näyttö Tekniset tiedot: PE IPT-10, IPT-11 Painelähettimet, luonnostaan vaaraton tai räjähdyspaineen kestävä kytkentärasia DPT-10 Paine-erolähettimet, luonnostaan vaaraton tai räjähdyspaineen kestävä kytkentärasia Epälineaarisuus (% alueesta): 0, ,1 Ulostuloviesti: ma, HART (optio), PROFIBUS PA, FOUNDATION fieldbus Mittausalue: 0 0, bar , bar absoluuttinen bar 30 : 1) Skaalattava mittausalue (turndown Muovi -,alumiini - tai haponkestävä teräs kuori Kalvollinen prosessiliityntä (optio) Integroitu näyttö, seinäteline tai putkiasennus (optio) Tekniset tiedot: PE Lisätietoja osoitteessa 11

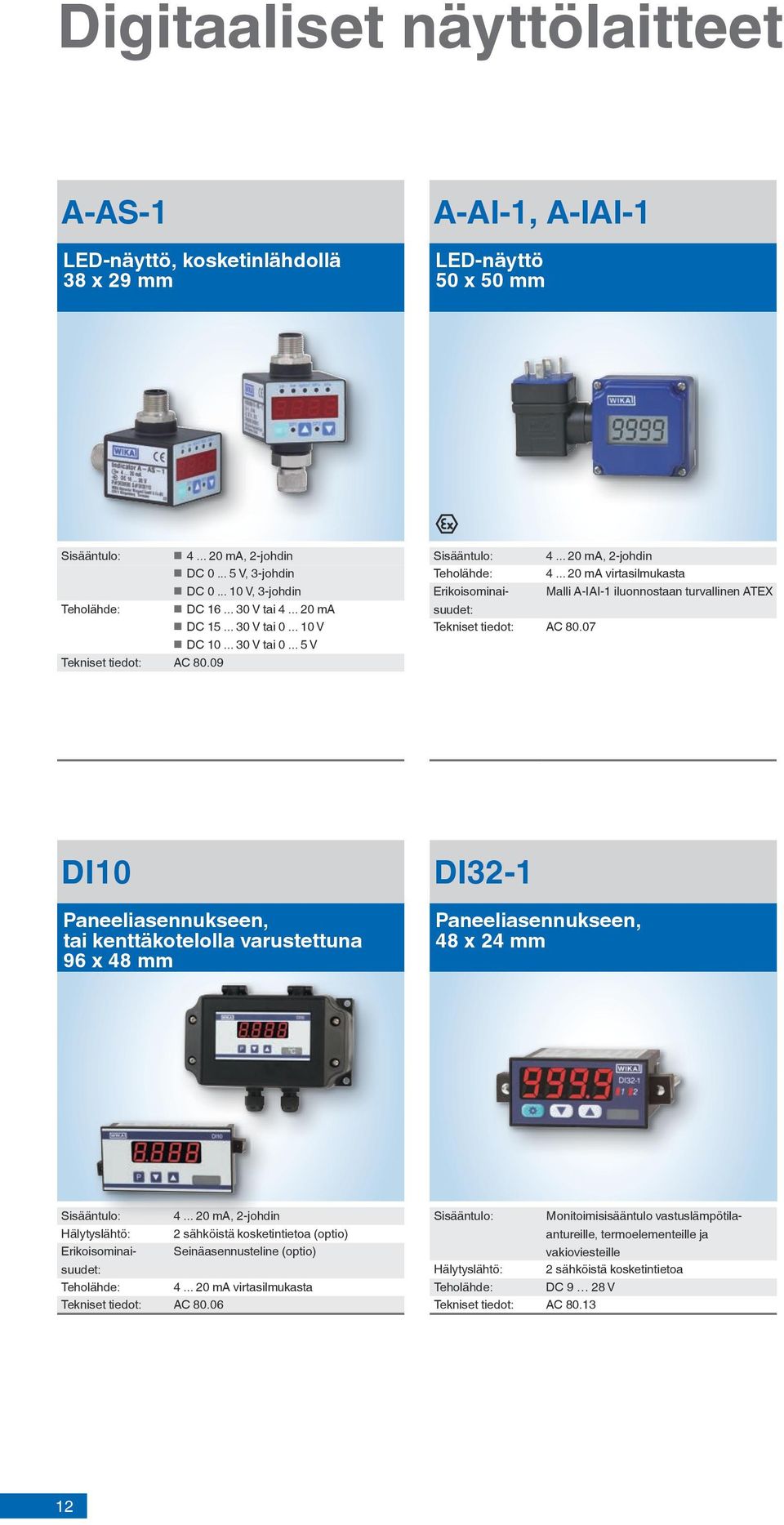

12 Digitaaliset näyttölaitteet A-AS-1 LED-näyttö, kosketinlähdollä 38 x 29 mm A-AI-1, A-IAI-1 LED-näyttö 50 x 50 mm Sisääntulo: ma, 2-johdin DC V, 3-johdin DC V, 3-johdin Teholähde: DC V tai ma DC V tai V DC V tai V Tekniset tiedot: AC Sisääntulo: ma, 2-johdin Teholähde: ma virtasilmukasta Malli A-IAI-1 iluonnostaan turvallinen ATEX Tekniset tiedot: AC DI10 Paneeliasennukseen, tai kenttäkotelolla varustettuna 96 x 48 mm DI32-1 Paneeliasennukseen, 48 x 24 mm Sisääntulo: ma, 2-johdin Hälytyslähtö: 2 sähköistä kosketintietoa (optio) Seinäasennusteline (optio) Teholähde: ma virtasilmukasta Tekniset tiedot: AC Sisääntulo: Monitoimisisääntulo vastuslämpötilaantureille, termoelementeille ja vakioviesteille Hälytyslähtö: 2 sähköistä kosketintietoa Teholähde: DC 9 28 V Tekniset tiedot: AC

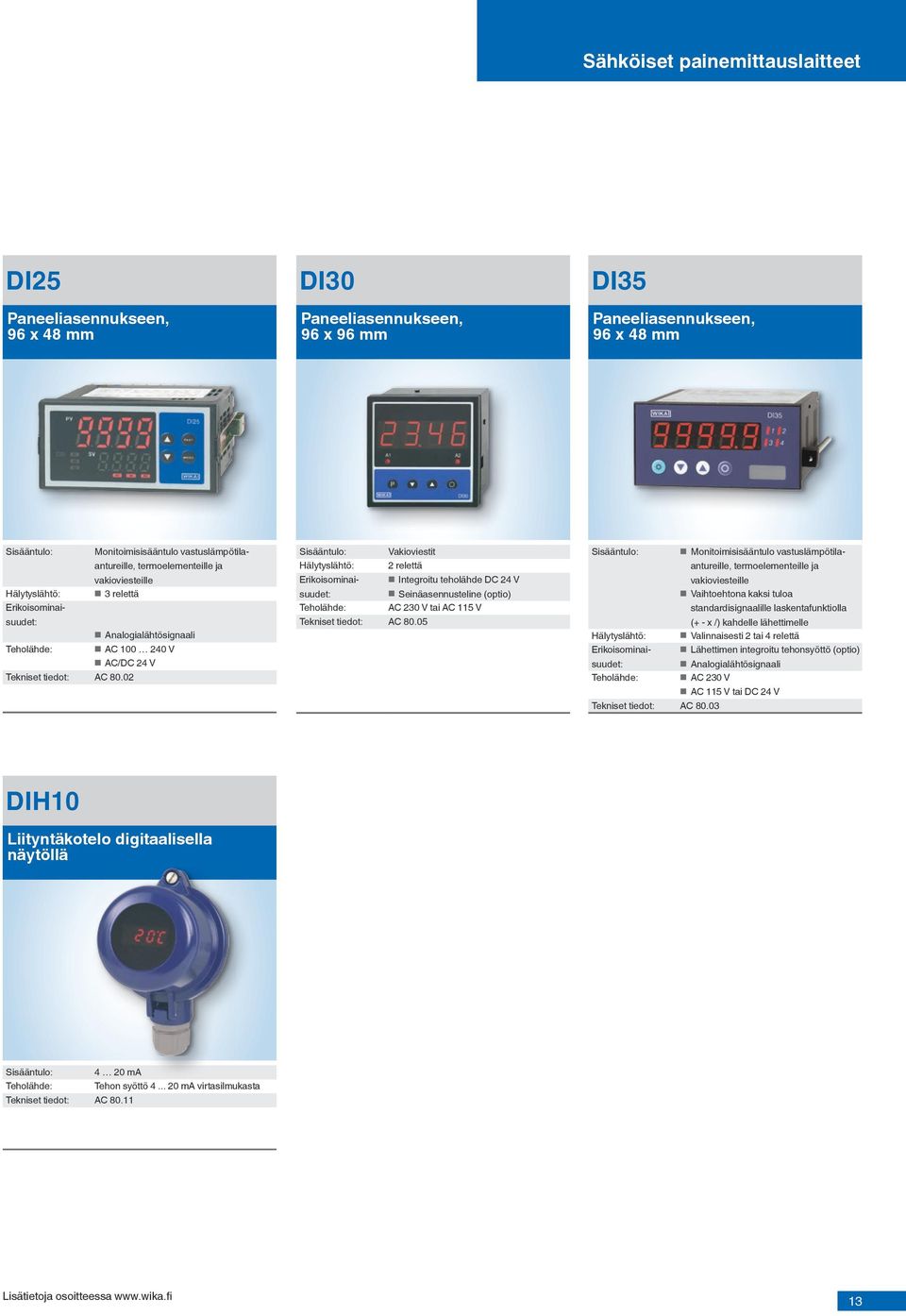

13 Sähköiset painemittauslaitteet DI25 Paneeliasennukseen, 96 x 48 mm DI30 Paneeliasennukseen, 96 x 96 mm DI35 Paneeliasennukseen, 96 x 48 mm Sisääntulo: Hälytyslähtö: Monitoimisisääntulo vastuslämpötilaantureille, termoelementeille ja vakioviesteille 3 relettä Analogialähtösignaali Teholähde: AC V AC/DC 24 V Tekniset tiedot: AC Sisääntulo: Vakioviestit Hälytyslähtö: 2 relettä Integroitu teholähde DC 24 V Seinäasennusteline (optio) Teholähde: AC 230 V tai AC 115 V Tekniset tiedot: AC Sisääntulo: Monitoimisisääntulo vastuslämpötilaantureille, termoelementeille ja vakioviesteille Vaihtoehtona kaksi tuloa standardisignaalille laskentafunktiolla (+ - x /) kahdelle lähettimelle Hälytyslähtö: Valinnaisesti 2 tai 4 relettä Analogialähtösignaali Teholähde: AC 230 V Lähettimen integroitu tehonsyöttö (optio) AC 115 V tai DC 24 V Tekniset tiedot: AC DIH10 Liityntäkotelo digitaalisella näytöllä Sisääntulo: 4 20 ma Teholähde: Tehon syöttö ma virtasilmukasta Tekniset tiedot: AC Lisätietoja osoitteessa 13

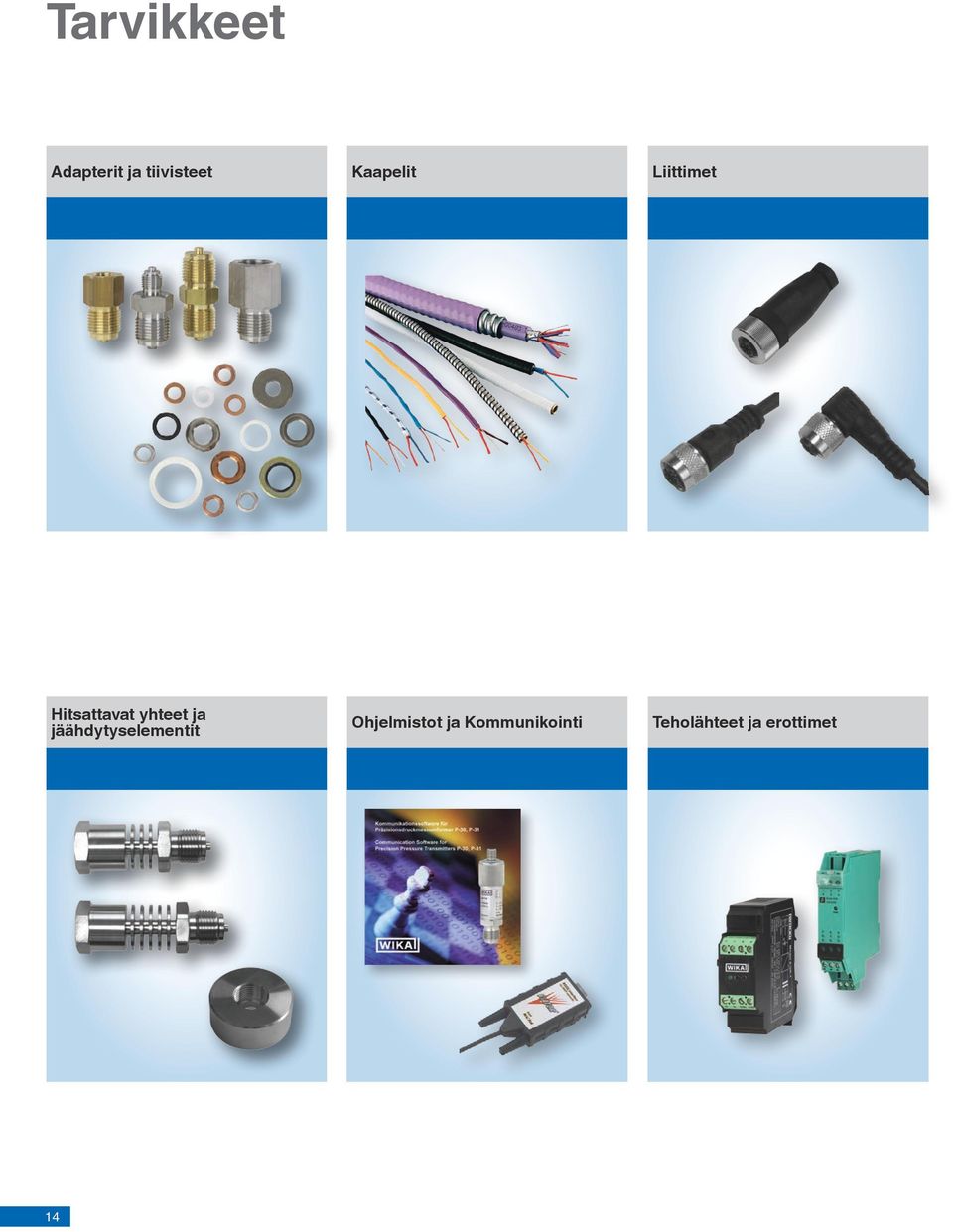

14 Tarvikkeet Adapterit ja tiivisteet Kaapelit Liittimet Hitsattavat yhteet ja jäähdytyselementit Ohjelmistot ja Kommunikointi Teholähteet ja erottimet 14

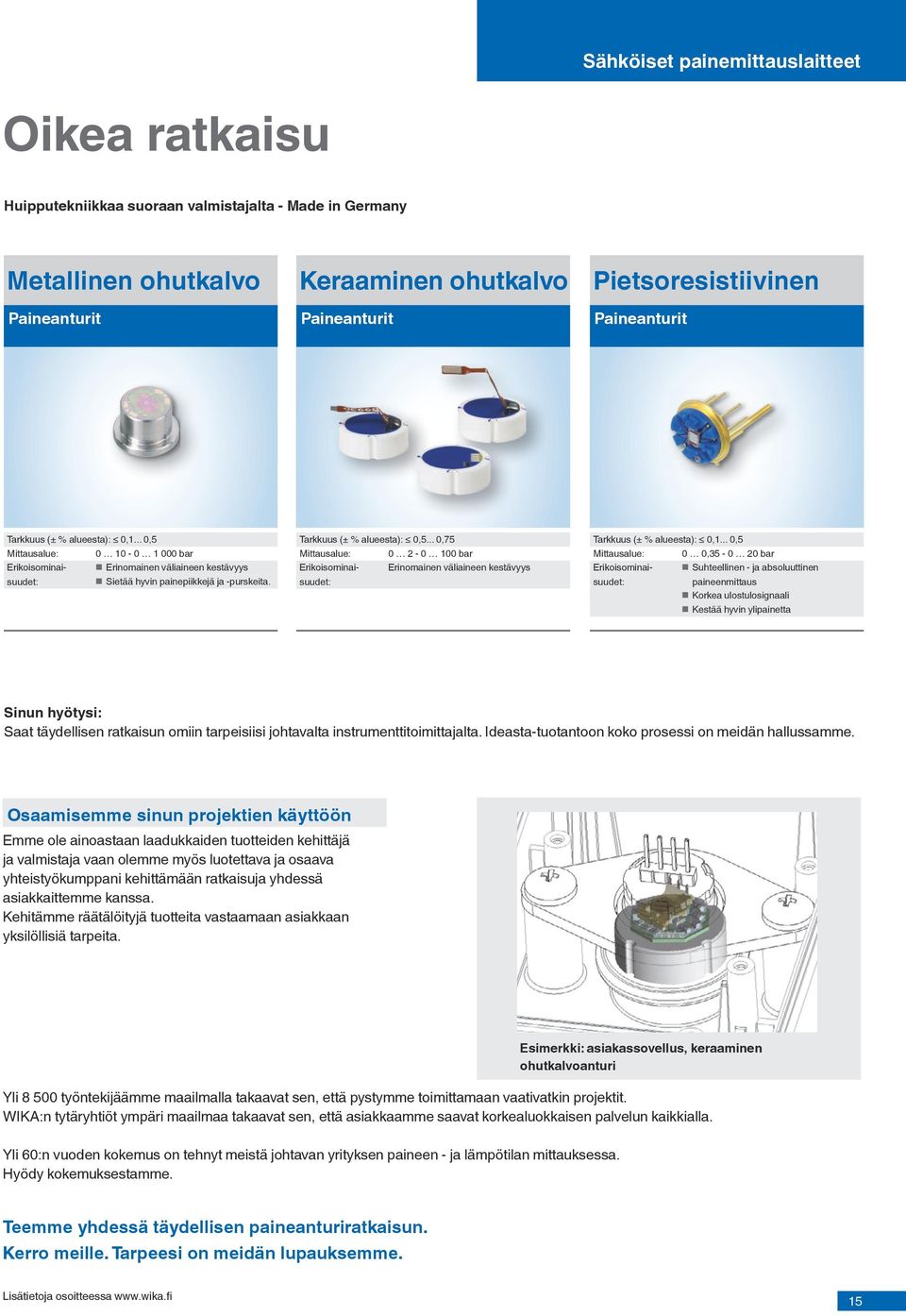

15 Sähköiset painemittauslaitteet Oikea ratkaisu Huipputekniikkaa suoraan valmistajalta - Made in Germany Metallinen ohutkalvo Paineanturit Keraaminen ohutkalvo Paineanturit Pietsoresistiivinen Paineanturit Tarkkuus (± % alueesta): 0,1... 0,5 Mittausalue: bar Sietää hyvin painepiikkejä ja Erinomainen väliaineen kestävyys -purskeita. Tarkkuus (± % alueesta): 0,5... 0,75 Mittausalue: bar Erinomainen väliaineen kestävyys Tarkkuus (± % alueesta): 0,1... 0,5 Mittausalue: 0 0, bar paineenmittaus Suhteellinen - ja absoluuttinen Korkea ulostulosignaali Kestää hyvin ylipainetta Sinun hyötysi: Saat täydellisen ratkaisun omiin tarpeisiisi johtavalta instrumenttitoimittajalta. Ideasta-tuotantoon koko prosessi on meidän hallussamme. Osaamisemme sinun projektien käyttöön Emme ole ainoastaan laadukkaiden tuotteiden kehittäjä ja valmistaja vaan olemme myös luotettava ja osaava yhteistyökumppani kehittämään ratkaisuja yhdessä asiakkaittemme kanssa. Kehitämme räätälöityjä tuotteita vastaamaan asiakkaan yksilöllisiä tarpeita. Esimerkki: asiakassovellus, keraaminen ohutkalvoanturi Yli työntekijäämme maailmalla takaavat sen, että pystymme toimittamaan vaativatkin projektit. WIKA:n tytäryhtiöt ympäri maailmaa takaavat sen, että asiakkaamme saavat korkealuokkaisen palvelun kaikkialla. Yli 60:n vuoden kokemus on tehnyt meistä johtavan yrityksen paineen - ja lämpötilan mittauksessa. Hyödy kokemuksestamme. Teemme yhdessä täydellisen paineanturiratkaisun. Kerro meille. Tarpeesi on meidän lupauksemme. Lisätietoja osoitteessa 15

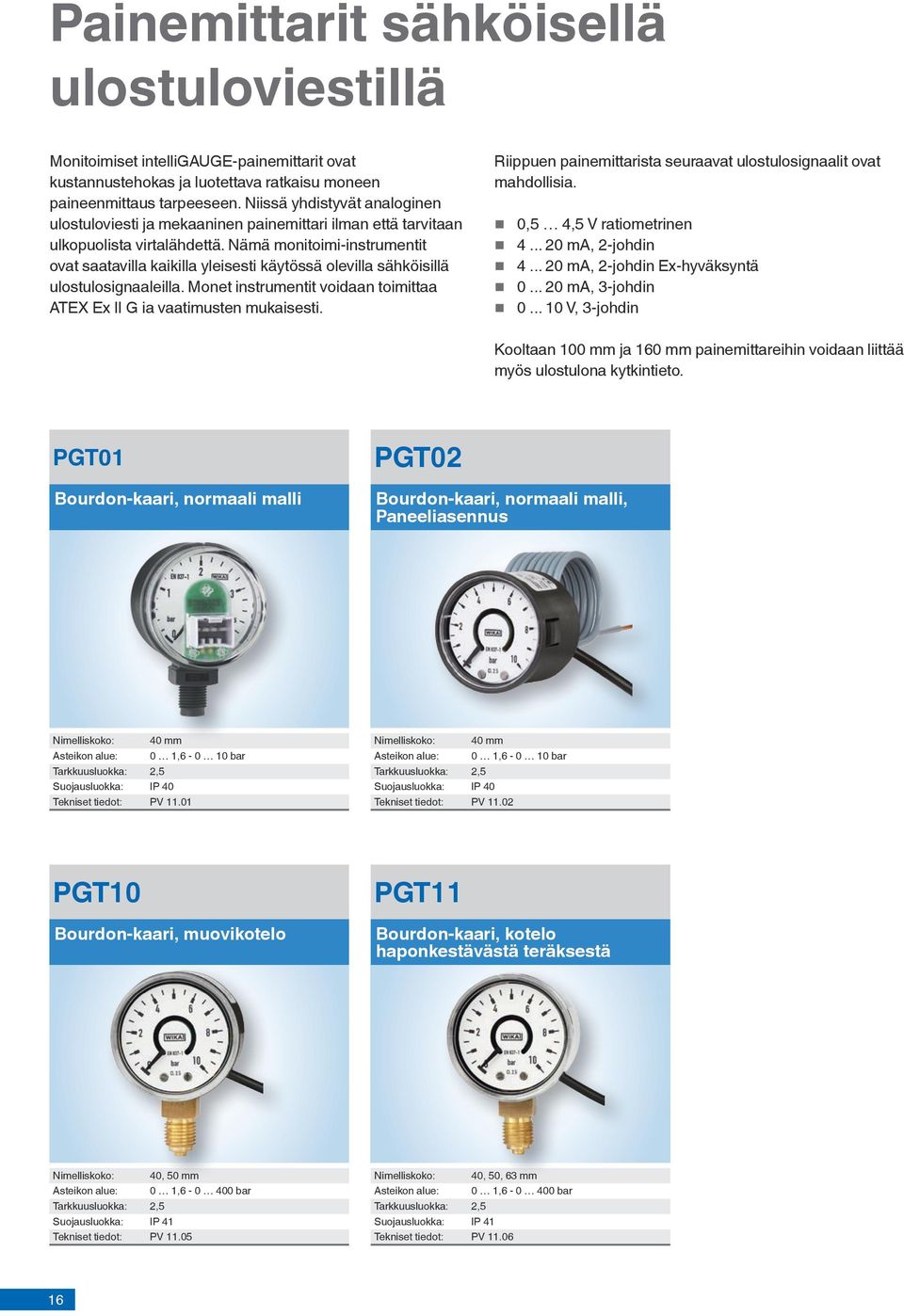

16 Painemittarit sähköisellä ulostuloviestillä Monitoimiset intelligauge-painemittarit ovat kustannustehokas ja luotettava ratkaisu moneen paineenmittaus tarpeeseen. Niissä yhdistyvät analoginen ulostuloviesti ja mekaaninen painemittari ilman että tarvitaan ulkopuolista virtalähdettä. Nämä monitoimi-instrumentit ovat saatavilla kaikilla yleisesti käytössä olevilla sähköisillä ulostulosignaaleilla. Monet instrumentit voidaan toimittaa ATEX Ex II G ia vaatimusten mukaisesti. Riippuen painemittarista seuraavat ulostulosignaalit ovat mahdollisia. 0,5 4,5 V ratiometrinen ma, 2-johdin ma, 2-johdin Ex-hyväksyntä ma, 3-johdin V, 3-johdin Kooltaan 100 mm ja 160 mm painemittareihin voidaan liittää myös ulostulona kytkintieto. PGT01 Bourdon-kaari, normaali malli PGT02 Bourdon-kaari, normaali malli, Paneeliasennus Nimelliskoko: 40 mm Asteikon alue: 0 1, bar Tarkkuusluokka: 2,5 Suojausluokka: IP 40 Tekniset tiedot: PV Nimelliskoko: 40 mm Asteikon alue: 0 1, bar Tarkkuusluokka: 2,5 Suojausluokka: IP 40 Tekniset tiedot: PV PGT10 Bourdon-kaari, muovikotelo PGT11 Bourdon-kaari, kotelo haponkestävästä teräksestä Nimelliskoko: 40, 50 mm Asteikon alue: 0 1, bar Tarkkuusluokka: 2,5 Suojausluokka: IP 41 Tekniset tiedot: PV Nimelliskoko: 40, 50, 63 mm Asteikon alue: 0 1, bar Tarkkuusluokka: 2,5 Suojausluokka: IP 41 Tekniset tiedot: PV

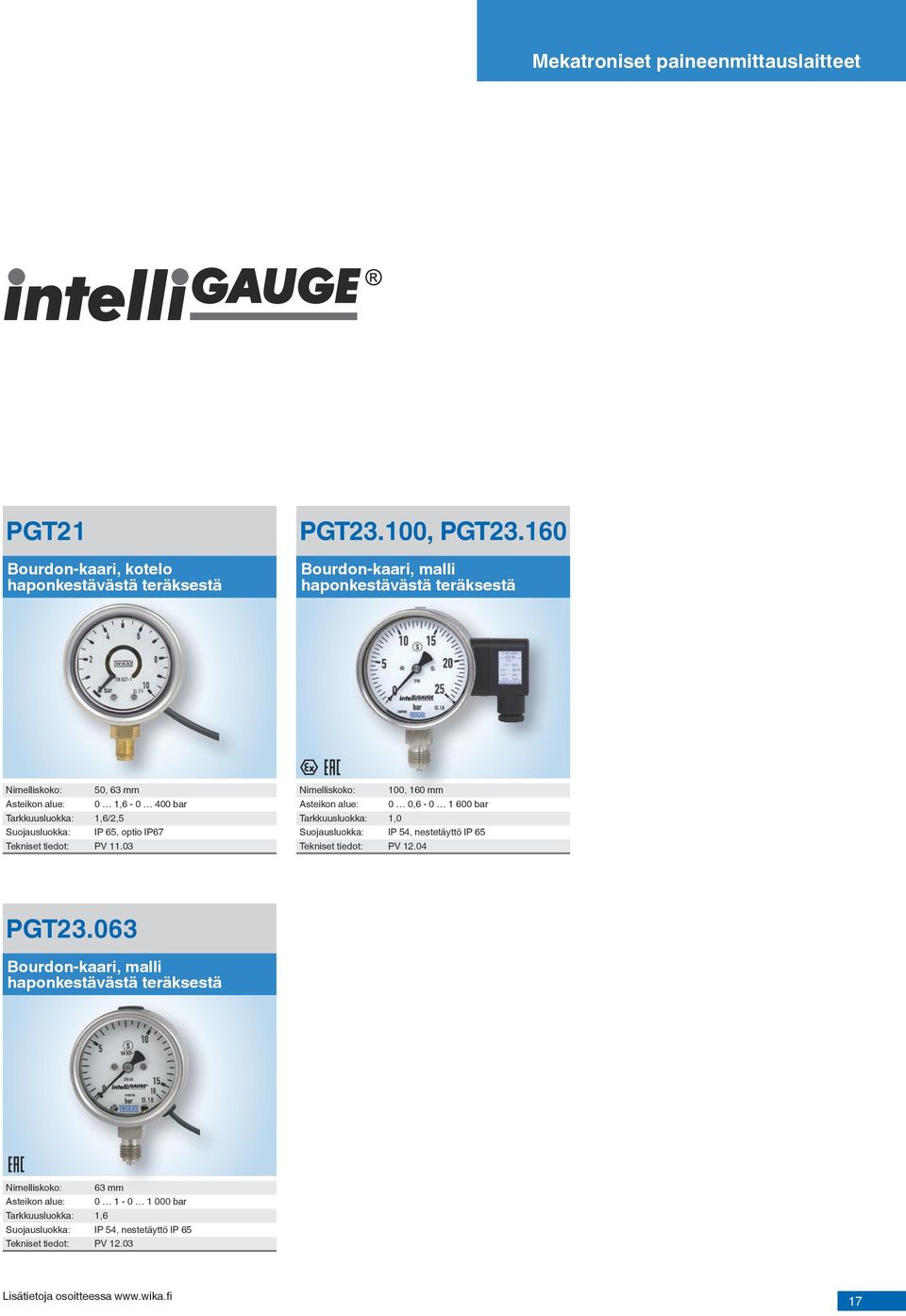

17 Mekatroniset paineenmittauslaitteet PGT21 Bourdon-kaari, kotelo haponkestävästä teräksestä PGT23.100, PGT Bourdon-kaari, malli haponkestävästä teräksestä Nimelliskoko: 50, 63 mm Asteikon alue: 0 1, bar Tarkkuusluokka: 1,6/2,5 Suojausluokka: IP 65, optio IP67 Tekniset tiedot: PV Nimelliskoko: 100, 160 mm Asteikon alue: 0 0, bar Tarkkuusluokka: 1,0 Suojausluokka: IP 54, nestetäyttö IP 65 Tekniset tiedot: PV PGT Bourdon-kaari, malli haponkestävästä teräksestä Nimelliskoko: 63 mm Asteikon alue: bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54, nestetäyttö IP 65 Tekniset tiedot: PV Lisätietoja osoitteessa 17

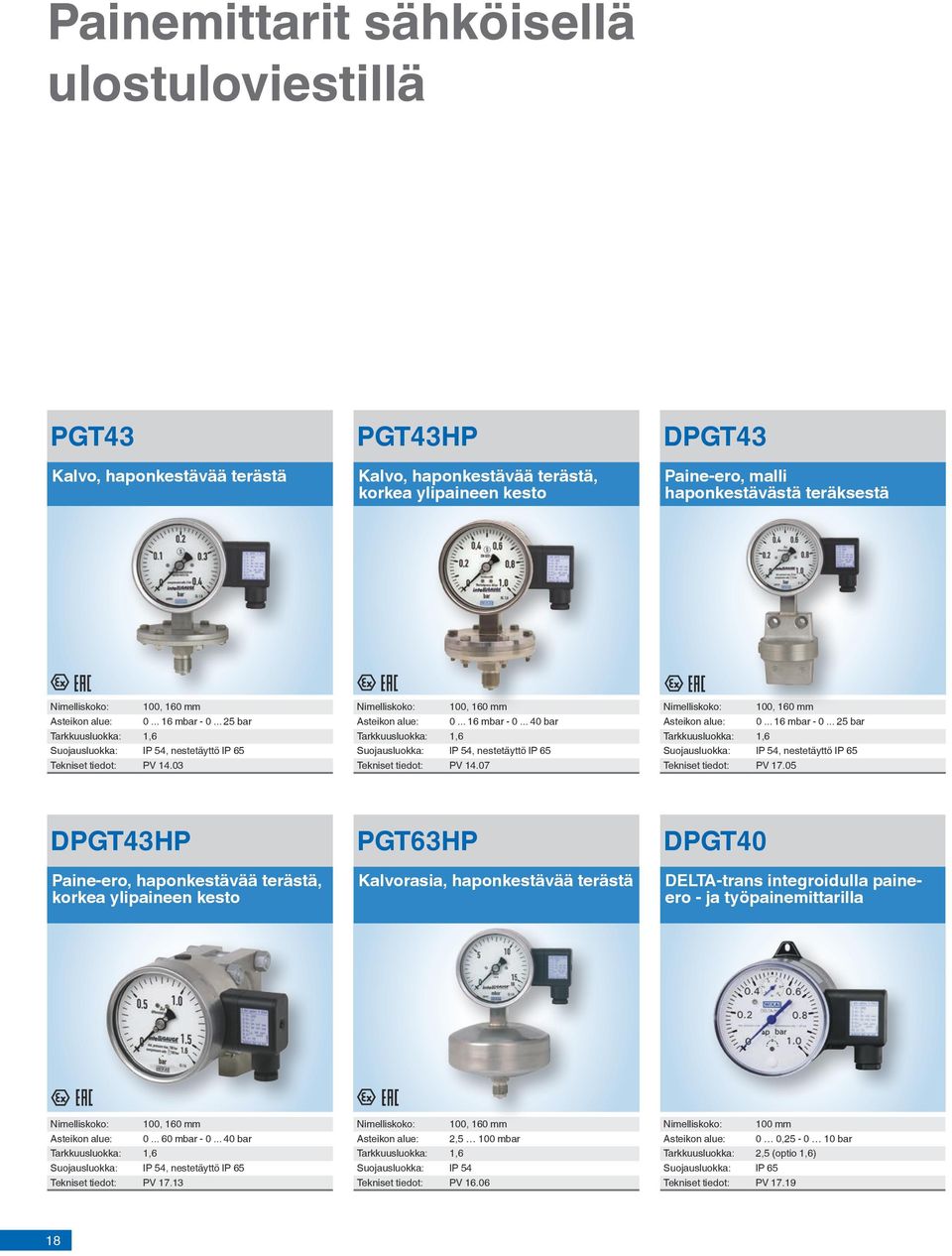

18 Painemittarit sähköisellä ulostuloviestillä PGT43 Kalvo, haponkestävää terästä PGT43HP Kalvo, haponkestävää terästä, korkea ylipaineen kesto DPGT43 Paine-ero, malli haponkestävästä teräksestä Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54, nestetäyttö IP 65 Tekniset tiedot: PV Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54, nestetäyttö IP 65 Tekniset tiedot: PV Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54, nestetäyttö IP 65 Tekniset tiedot: PV DPGT43HP Paine-ero, haponkestävää terästä, korkea ylipaineen kesto PGT63HP Kalvorasia, haponkestävää terästä DPGT40 DELTA-trans integroidulla paineero - ja työpainemittarilla Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54, nestetäyttö IP 65 Tekniset tiedot: PV Nimelliskoko: 100, 160 mm Asteikon alue: 2,5 100 mbar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekniset tiedot: PV Nimelliskoko: 100 mm Asteikon alue: 0 0, bar Tarkkuusluokka: 2,5 (optio 1,6) Suojausluokka: IP 65 Tekniset tiedot: PV

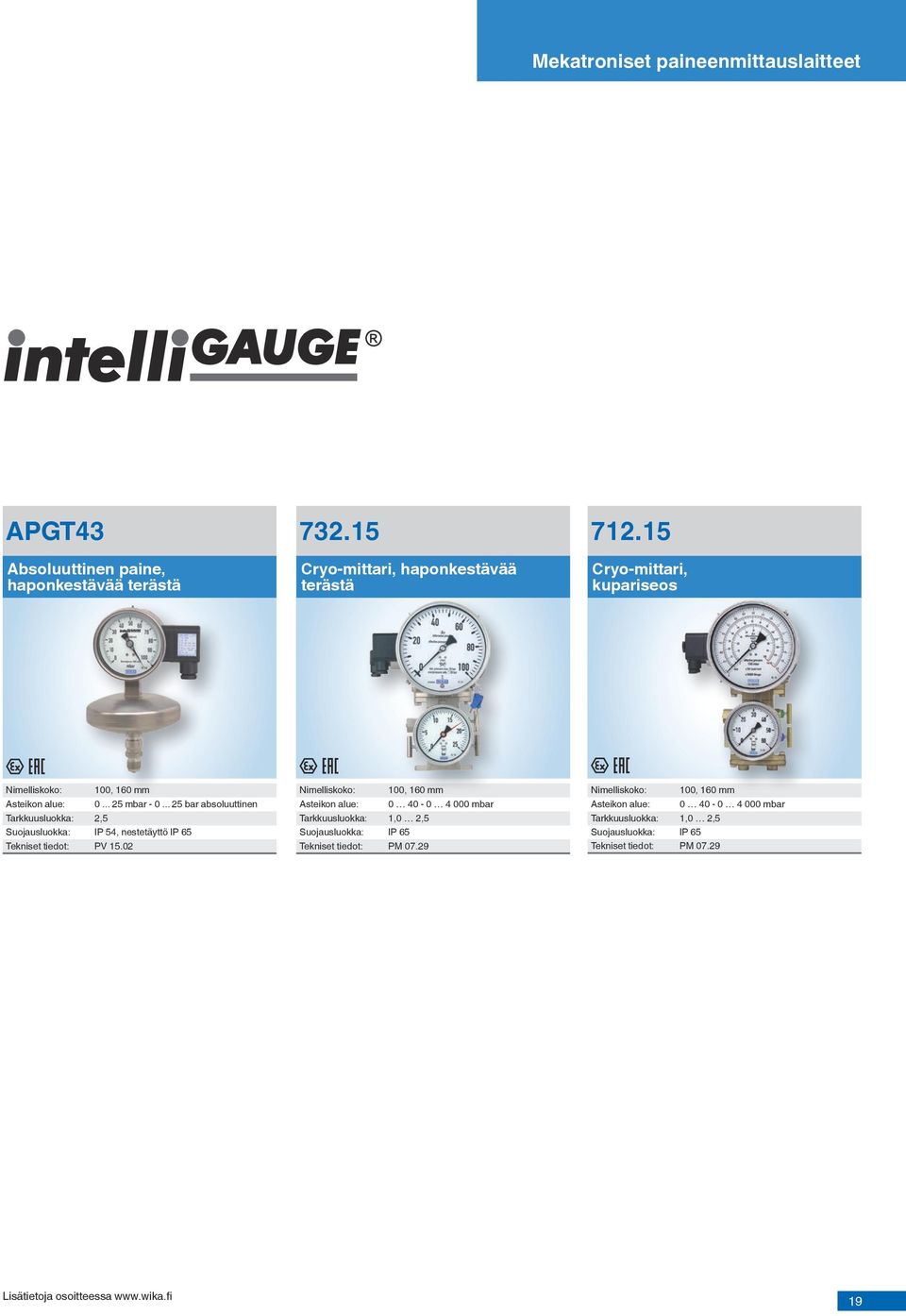

19 Mekatroniset paineenmittauslaitteet APGT43 Absoluuttinen paine, haponkestävää terästä Cryo-mittari, haponkestävää terästä Cryo-mittari, kupariseos Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar absoluuttinen Tarkkuusluokka: 2,5 Suojausluokka: IP 54, nestetäyttö IP 65 Tekniset tiedot: PV Nimelliskoko: 100, 160 mm Asteikon alue: mbar Tarkkuusluokka: 1,0 2,5 Suojausluokka: IP 65 Tekniset tiedot: PM Nimelliskoko: 100, 160 mm Asteikon alue: mbar Tarkkuusluokka: 1,0 2,5 Suojausluokka: IP 65 Tekniset tiedot: PM Lisätietoja osoitteessa 19

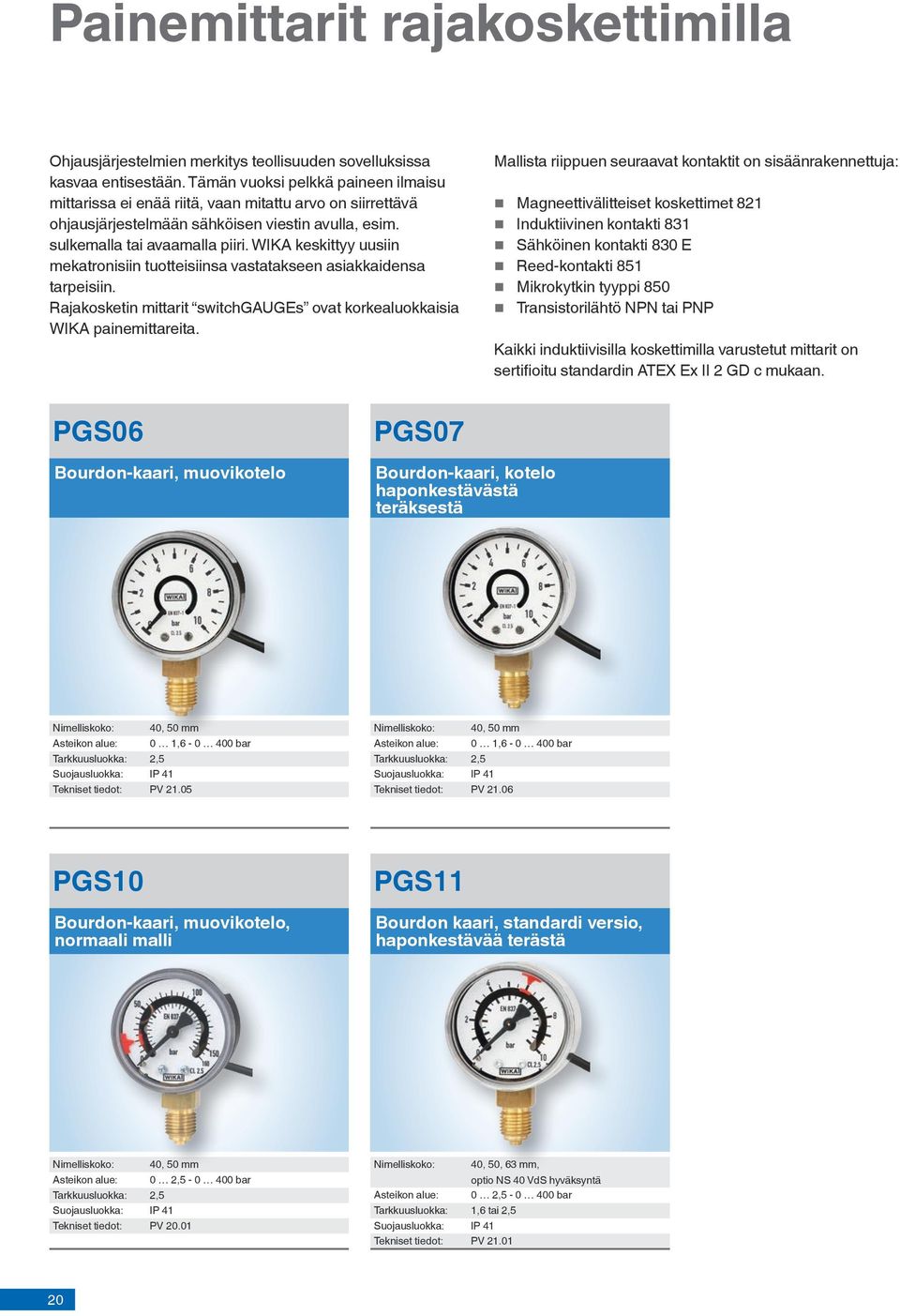

20 Painemittarit rajakoskettimilla Ohjausjärjestelmien merkitys teollisuuden sovelluksissa kasvaa entisestään. Tämän vuoksi pelkkä paineen ilmaisu mittarissa ei enää riitä, vaan mitattu arvo on siirrettävä ohjausjärjestelmään sähköisen viestin avulla, esim. sulkemalla tai avaamalla piiri. WIKA keskittyy uusiin mekatronisiin tuotteisiinsa vastatakseen asiakkaidensa tarpeisiin. Rajakosketin mittarit switchgauges ovat korkealuokkaisia WIKA painemittareita. Mallista riippuen seuraavat kontaktit on sisäänrakennettuja: Magneettivälitteiset koskettimet 821 Induktiivinen kontakti 831 Sähköinen kontakti 830 E Reed-kontakti 851 Mikrokytkin tyyppi 850 Transistorilähtö NPN tai PNP Kaikki induktiivisilla koskettimilla varustetut mittarit on sertifioitu standardin ATEX Ex II 2 GD c mukaan. PGS06 Bourdon-kaari, muovikotelo PGS07 Bourdon-kaari, kotelo haponkestävästä teräksestä Nimelliskoko: 40, 50 mm Asteikon alue: 0 1, bar Tarkkuusluokka: 2,5 Suojausluokka: IP 41 Tekniset tiedot: PV Nimelliskoko: 40, 50 mm Asteikon alue: 0 1, bar Tarkkuusluokka: 2,5 Suojausluokka: IP 41 Tekniset tiedot: PV PGS10 Bourdon-kaari, muovikotelo, normaali malli PGS11 Bourdon kaari, standardi versio, haponkestävää terästä Nimelliskoko: 40, 50 mm Asteikon alue: 0 2, bar Tarkkuusluokka: 2,5 Suojausluokka: IP 41 Tekniset tiedot: PV Nimelliskoko: 40, 50, 63 mm, optio NS 40 VdS hyväksyntä Asteikon alue: 0 2, bar Tarkkuusluokka: 1,6 tai 2,5 Suojausluokka: IP 41 Tekniset tiedot: PV

21 Mekatroniset paineenmittauslaitteet PGS21 Bourdon-kaari, kotelo haponkestävästä teräksestä, kiinteä rajakosketin PGS25 Bourdon-kaari, kotelo haponkestävästä teräksestä PGS21.100, PGS Bourdon kaari, teollisuuteen Nimelliskoko: 40, 50, 63 mm Asteikon alue: 0 2, bar Tarkkuusluokka: 1,6 tai 2,5 Suojausluokka: IP 65 NS 50 versio VdS tai LPCB hyväksyntä optiona Tekniset tiedot: PV Nimelliskoko: 50, 63 mm Asteikon alue: 0 1, bar Tarkkuusluokka: 2,5 Suojausluokka: IP 65 Tekniset tiedot: PV Nimelliskoko: 100, 160 mm Asteikon alue: 0 0, bar Tarkkuusluokka: 1,0 Suojausluokka: IP 54 Tekniset tiedot: PV Lisätietoja osoitteessa 21

22 Painemittarit rajakoskettimilla PGS23.100, PGS Bourdon-kaari, malli haponkestävästä teräksestä PGS Bourdon-kaari, haponkestävää terästä, turvallisuusmalli Nimelliskoko: 100, 160 mm Asteikon alue: 0 0, bar Tarkkuusluokka: 1,0 Suojausluokka: IP 65 Tekniset tiedot: PV Nimelliskoko: 63 mm Asteikon alue: bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekniset tiedot: PV PGS43.100, PGS Kalvo, haponkestävää terästä , , 8xx Kalvo, haponkestävää terästä, korkea ylipaineen kesto Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekniset tiedot: PV Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekniset tiedot: PV

23 Mekatroniset paineenmittauslaitteet / 8xx Absoluuttinen paine, haponkestävää terästä / 8xx Kalvorasia, haponkestävää terästä Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar absoluuttinen Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekniset tiedot: PV Nimelliskoko: 100, 160 mm Asteikon alue: 0 2, mbar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekniset tiedot: PV Lisätietoja osoitteessa 23

24 Paine-eromittarit rajakoskettimilla DPGS43 Malli haponkestävästä teräksestä DPGS43HP Haponkestävää terästä, korkea ylipaineen kesto DPGS40 DELTA-comb, jossa integroitu työpainemittari ja mikrokytkin Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54, nestetäyttö IP 65 Tekniset tiedot: PV Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54, nestetäyttö IP 65 Tekniset tiedot: PV Nimelliskoko: 100 mm Asteikon alue: 0 0, bar Tarkkuusluokka: 2,5 (optio 1,6) Suojausluokka: IP 65 Tekniset tiedot: PV DPS40 DELTA, paine-erokytkin Nimelliskoko: 100 mm Asteikon alue: 0 0, bar Kytkentäpisteen toistettavuus: 1,6 % Suojausluokka: IP 65 Tekniset tiedot: PV

25 Mekatroniset paineenmittauslaitteet Tarvikkeet ja kytkimet 821 Magneettivälitteiset koskettimet 831 Induktiivinen kontakti 830 E Sähköinen kontakti Ei vaadi ohjauslaitetta eikä lisävirtalähdettä Suora kytkentä enintään 250 V, 1 A Enintään 4 rajakosketinta mittauslaitetta kohti Pitkä käyttöikä kosketuksettoman anturin ansiosta Vaatii erillisen 904.xx ohjausyksikön Käyttö vaarallisilla alueilla mahdollista alueelle 1/21 (2 GD) sopivalla ohjauslaitteella varustettuna Korroosionkestävä Enintään 3 rajakosketinta mittauslaitetta kohti Kytkettävissä suoraan ohjausjärjestelmään (PLC) Pitkä käyttöikä kosketuksettoman anturin ansiosta Korroosionkestävä Enintään 3 rajakosketinta mittauslaitetta kohti 851 Reed kontakti 905 Kytkentäsuojarele malli Ohjausyksiköt induktiivisille antureille malli 831 Ei vaadi ohjauslaitetta eikä lisävirtalähdettä Suora kytkentä enintään 250 V, 1 A Sopii myös ohjausjärjestelmän (PLC) suoraan käynnistykseen Kulumaton, koska ei fyysistä kosketusta Enintään kaksi vaihtokosketinta mittauslaitetta kohti Sovellus: Optimaalinen koskettimen suojaus ja erittäin luotettava toiminta Tekniset tiedot: AC Sovellus: Mittarinohjaus induktiivisella kytkimellä Tekniset tiedot: AC Lisätietoja osoitteessa 25

26 Mekaaniset painekytkimet Mekaaninen painekytkin avautuu tai sulkeutuu paineen muuttuessa. Korkealaatuiset mikrokytkimet takaavat tarkkuuden ja pitkäaikaisen luotettavuuden. Painekytkimet saadaan myös SIL-hyväksynnällä erikoisolosuhteisiin, sekä luonnostaan vaarattomat ja räjähdyspaineen kestävät kotelot vaaralliseen ympäristöön. Mittaripaineelle MW, MA Välitinkalvo BWX, BA Bourdon-kaari PCS, PCA Kompakti painekytkin PXS, PXA Kompaktit painekytkimet Asetusalue: mbar bar Suojausluokkatyyppi: Ex-ia tai Ex-d Kytkin: 1 tai 2 x SPDT tai 1 x DPDT Kosketinarvo: AC 250 V / 20 A DC 24 V / 2 A Tekniset tiedot: PV 31.10, PV Asetusalue: 0 2, bar Suojausluokkatyyppi: Ex-ia tai Ex-d Kytkin: 1 tai 2 x SPDT tai 1 x DPDT Kosketinarvo: AC 250 V / 20 A DC 24 V / 2 A Tekniset tiedot: PV 32.20, PV Asetusalue: -0,2... 1, bar Suojausluokkatyyppi: Ex-ia tai Ex-d Kytkin: 1 x SPDT tai DPDT Kosketinarvo: AC 250 V / 15 A DC 24 V / 2 A Tekniset tiedot: PV 33.30, PV Asetusalue: Suojausluokkatyyppi: Kytkin: Kosketinarvo: Tekniset tiedot: 1 2, bar Ex-ia tai Ex-d 1 x SPDT AC 250 V / 5 A DC 24 V / 5 A PV 34.36, PV (Ex) 26

27 Mekatroniset paineenmittauslaitteet Paine-erolle ja absoluuttiselle paineelle DW, DA Paine-eromalli DC, DE Paine-erokytkin, kompakti malli APW, APA Absoluuttipainekytkimet Asetusalue: mbar bar Asetusalue: mbar bar Asetusalue: mbar ,5 bar absoluuttinen Staattinen paine < 160 bar Staattinen paine < 250 bar Ylipaineen kesto: Suojausluokka- Suojausluokka- 11 bar absoluuttinen. tyyppi: Ex-ia tai Ex-d Ex-ia tai Ex-d tyyppi: Suojausluokka- Kytkin: 1 tai 2 x SPDT tai 1 x DPDT Kytkin: 1 x SPDT tai DPDT tyyppi: Ex-ia tai Ex-d Kosketinarvo: AC 250 V / 20 A Kosketinarvo: AC 250 V / 15 A Kytkin: 1 tai 2 x SPDT tai 1 x DPDT DC 24 V / 2 A Tekniset tiedot: PV 35.42, PV Tekniset tiedot: DC 24 V / 2 A PV 35.40, PV (Ex) Tekniset tiedot: SP 08.50, SP (Ex) SP 08.52, SP (Ex) Lisätietoja osoitteessa 27

28 Mekaaniset painekytkimet WIKA:n kompaktit OEM painekytkimet tarjoavat oikean ratkaisun standardista vaativaan sovellukseen. Kustannustehokkaasta miniatyyri mallista lohkomalliin kytkentäpisteen säätömahdollisuudella. Asiakaskohtaiset räätälöinnit ja erikoistoiveet mahdollisia. PSM01 Pistokeliitäntä PSM02 Säädettävä hystereesi PSM03 Säätöruuvilla Asetusalue: 0, bar Suojausluokka: IP 67 saakka Kosketinarvo: 2 A, AC/DC 48 V Kytkentäkerrat: 1 x 10 6 Tekniset tiedot: PV Asetusalue: 0, bar Suojausluokka: IP 67 saakka Kosketinarvo: 4 A, AC/DC 250 V Kytkentäkerrat: 2 x 10 6 Tekniset tiedot: PV Asetusalue: 0, bar Suojausluokka: IP 67 saakka Kosketinarvo: 6 A, AC/DC 250 V Kytkentäkerrat: 5 x 10 6 Tekniset tiedot: PV PSM04 Pienikokoinen malli PSM05 Pienikokoinen malli, messinki runko PSM06 Perusmalli Asetusalue: 0,3 2 bar bar Materiaali: Galvanoitu teräs, PA6 Kosketinarvo: 2A, AC/DC 42 V Kytkentäkerrat: 1 x 10 6 Tekniset tiedot: PV Asetusalue: 0,3 2 bar bar Materiaali: Messinki Kosketinarvo: 2A, AC/DC 42 V Kytkentäkerrat: 1 x 10 6 Tekniset tiedot: PV Asetusalue: 0,2 2 bar bar Materiaali: Galvanoitu teräs, haponkestävä teräs Kosketinarvo: 2A, AC/DC 42 V Kytkentäkerrat: 1 x 10 6 Tekniset tiedot: PV Lisätietoja osoitteessa

29 Mekatroniset paineenmittauslaitteet Oikea ratkaisu Oma design Toimitamme tuotteemme juuri kuten haluatte. Kuoret, taulut, viisarit,kaapelit,tiivisteet ja paljon muuta voimme valmistaa omalla logolla ja omilla spesifikaatioilla. Voimme myös toimittaa oman mallistosi täydellisen teknisen dokumentaation ja pakkaukset. Indikointi - lähetys - katkaisu WIKA:n ammattilaiset ja joustavat tuotantolinjat vastaavat täydellisesti OEM-markkinoidet tarpesiin. Meidän standardi-tuotteita voidaan käyttää lukuisissa erilaisissa sovelluksissa.teemme myös asiakaskohtaisia ratkaisuja vaativiin applikaatioihin. Olemme laitevalmistajan paras instrumentointikumppani. Erikoissovellukset Lääketieteelliset sovellukset Painetta mitataan monissa lääketieteellisissä sovelluksissa. Anestesiakaasut, erikoiskaasuseokset,desinfioivat kaasut ja erikoislaitteet leikkaussalissa tarvitsevat paineen mittausta ja hallintaa. Erikoissuunnittelua ja valmistusta tarvitaan myös instrumenteille, joita käytetään happisovelluksissa. Innovatiivinen kumppani OEM-sovelluksiin 29

30 Suhteellisen paineen mittauslaitteet Bourdon-kaarelliset painemittarit yleisimpiin sovelluksiin Bourdon-kaarelliset painemittarit sopivat neste- ja kaasumaisille väliaineille silloin, kun ne eivät ole hyvin viskoosisia tai kiteyttäviä eivätkä syövytä kupariseoksia. Mittausalue 0, bar Nämä instrumentit on valmistettu standardin EN mukaisesti (Bourdon-kaarelliset painemittarit; mitat, mittaustekniikka, vaatimukset ja testaus). Jos mittauspisteissä on korkeita dynaamisia kuormia, kuten nopeita kuormitusjaksoja tai tärinää, tulisi käyttää nestetäyttöistä mallia Vakiorakenne Vakiorakenne, hitsauskaasuille Vakiorakenne, taka-asennus Nimelliskoko: Asteikon alue: Tarkkuusluokka: 1,6/2,5 Tekniset tiedot: PM , 50, 63, 80, 100, 160 mm bar (maks. 40 bar 160 mm mallissa) Nimelliskoko: 40, 50, 63 mm Asteikon alue: 0 0, bar Tarkkuusluokka: 2,5 Tekniset tiedot: PM Nimelliskoko: Asteikon alue: 27, 40, 50, 63, 80, 100 mm NG 27: bar ja bar NG : bar Tarkkuusluokka: 1.6/2.5 (NS 27: 4.0) Tekniset tiedot: PM 01.09, PM (NS 27) , Vakiorakenne, kiinnityssangoin DirectDrive Muovikotelo, nestetäytöllä (vaimennettu) Nimelliskoko: 40, 50, 63 mm, malli myös 80 mm Asteikon alue: bar Tarkkuusluokka: 1,6/2,5 Tekniset tiedot: PM 01.10, PM Nimelliskoko: 36, 41 mm Asteikon alue: bar Tarkkuusluokka: 4,0/2,5 Tekniset tiedot: PM Nimelliskoko: 40, 50, 63 mm Asteikon alue: bar Tarkkuusluokka: 2,5 Suojausluokka: IP 65 Tekniset tiedot: PM

31 Mekaaniset paineenmittauslaitteet Vakiomalli, ruostumattomalla teräskotelolla nestevaimennettu Vankkarakenteinen Kotelo taottua messinkiä, nestevaimennettu Nimelliskoko: 40, 80, 100 mm Asteikon alue: bar Tarkkuusluokka: 1.6 (NS 80, 100), 2.5 (NS 40) Suojausluokka: IP 65 Tekniset tiedot: PM GL Nimelliskoko: 100, 160 mm Asteikon alue: 0 0, bar Tarkkuusluokka: 1,0 Tekniset tiedot: PM GL Nimelliskoko: 63, 80, 100 mm Asteikon alue: bar Tarkkuusluokka: 1,0 (NS 100), 1,6 (NS 63) Suojausluokka: IP 65 Tekniset tiedot: PM Kotelo haponkestävää terästä, nestevaimennettu Neliskanttinen malli paneeliasennukseen Yhdistetty paine - ja lämpötilamittari GL Nimelliskoko: Asteikon alue: 50, 63, 100 mm NS 50: bar NS 63, 100: bar Tarkkuusluokka: 1.0 (NS 100), 1.6 (NS 50, 63) Suojausluokka: IP 65 Tekniset tiedot: PM Nimelliskoko: 144 x 72, 144 x 144, 96 x 96, 72 x 72 Asteikon alue: NS 144 x 72, 144 x 144, 96 x 96: , bar NS 72 x 72: 0 0, bar Tarkkuusluokka: 1,6, 1,0 Suojausluokka: IP 42 Tekniset tiedot: PM Nimelliskoko: Asteikon alue: Tarkkuusluokka: 63, 80 mm Paine: bar Lämpötila: C Paine: 2.5 (EN837-1) Lämpötila: 2.5 C Tekniset tiedot: PM Lisätietoja osoitteessa 31

32 Suhteellisen paineen mittauslaitteet Bourdon-kaarelliset painemittarit, erinomainen korroosionkesto Näiden täysin haponkestävästä teräksestä valmistettujen mittareiden käyttöalueita ovat kaasumaiset ja nestemäiset aggressiiviset väliaineet, jotka eivät ole hyvin viskoosisia tai kiteytyviä, myös agressiivisessa ympäristössä. Ne sopivat asteikon alueille , bar. Painealueesta ja laitetyypistä riippuen voidaan saavuttaa ylipaineen kesto, joka on enintään 5 kertaa asteikon loppuarvo. Mittaustarkkuus on muuttumaton tähän pisteeseen saakka. Kotelon nestetäyttö varmistaa tarkan mittarinäytön myös korkeissa dynaamisissa painekuormissa ja tärinässä Haponkestävästä teräksestä , Haponkestävästä teräksestä korkeille paineille , Haponkestävää terästä, korkea ylipaineen kesto Nimelliskoko: Asteikon alue: Tarkkuusluokka: 2,5 Tekniset tiedot: PM , 50, 63 mm NS 40: bar NS 63: bar Nimelliskoko: 160 mm Asteikon alue: bar Tarkkuusluokka: 1,0 Tekniset tiedot: PM Nimelliskoko: 100, 160 mm Asteikon alue: 0 0, bar Tarkkuusluokka: 1,0 Tekniset tiedot: PM , Haponkestävästä teräksestä, turvarakenne , Teollisuusmalli, haponkestävästä teräksestä GL Nimelliskoko: Asteikon alue: 63, 100, 160 mm NS 63: bar NS 100: 0 0, bar NS 160: 0 0, bar Tarkkuusluokka: 1.0 (NS 100, 160), 1.6 (NS 63) Suojausluokka: IP 65 Tekniset tiedot: PM GL Nimelliskoko: Asteikon alue: Tarkkuusluokka: 1.0/1.6 (NS 63) Suojausluokka: IP 65 Tekniset tiedot: PM , 100, 160 mm NS 63: bar NS 100: 0 0, bar NS 160: 0 0, bar 32

33 Mekaaniset paineenmittauslaitteet Tarkkuuspainemittarit Näitä mittareita käytetään, kun mittaustuloksen tarkkuudelle asetetaan hyvin korkeita vaatimuksia. Malllista riippuen tarkkuudet ovat 0,1-0,25 % tai 0,6 % koko mitta-alueesta. Painealueet ovat välillä mbar bar, ja ne ovat sopivia kalibrointitehtäviin. Kaikille tässä määritellyille mittareille on saatavissa DKD/DAkks-sertifikaatti Testimittari, Halkaisija 160 mm , Testimittari, Halkaisija 160 mm , Testimittari, turvarakenne Nimelliskoko: 160 mm Asteikon alue: 0 0, bar Tarkkuusluokka: 0,6 Suojausluokka: IP 54 Tekniset tiedot: PM Nimelliskoko: 160 mm Asteikon alue: 0 0, bar Tarkkuusluokka: 0,6 Suojausluokka: IP 65 Tekniset tiedot: PM Nimelliskoko: 160 mm Asteikon alue: 0 0, bar Tarkkuusluokka: 0,6 Suojausluokka: IP 65 Tekniset tiedot: PM Tarkistusmittarisarja, luokka 0,1, Ø 250 mm , Testimittari matalille paineille, halkaisija 160 mm Tarkistusmittarisarja matalille paineille, Ø 250 mm Nimelliskoko: 250 mm Asteikon alue: bar Tarkkuusluokka: 0,1 Suojausluokka: IP 54 Tekniset tiedot: PM Nimelliskoko: 160 mm Asteikon alue: mbar Tarkkuusluokka: 0,6 Suojausluokka: IP 54 Tekniset tiedot: PM Nimelliskoko: 250 mm Asteikon alue: mbar Tarkkuusluokka: 0,1/0,25 Suojausluokka: IP 54 Tekniset tiedot: PM Lisätietoja osoitteessa 33

34 Suhteellisen paineen mittauslaitteet Kalvojousikoneistoiset painemittarit korkealla ylipaineen kestolla Näitä välitinpainemittareita käytetään agressiivisissa kaasumaisissa - ja nestemäisissa aineissa. Avoin liitäntälaippa sopii myös korealle viskositeetille ja saastuttavalle ja aggressiviselle medialle. Ne sopivat asteikon alueelle mbar bar. Painealueesta ja laitetyypistä riippuen vakiona ylipaineenkesto 3 tai 5 kertaa mitta-alueesta. Erikoismalleissa 10, 40, 100 tai 400 bar niin että mittaustarkkuus pysyy muuttumattomana. Kotelon nestetäyttö varmistaa tarkan mittarinäytön myös korkeissa dynaamisissa painekuormissa ja tärinässä. Erityiset kostuvien osien materiaalit ovat saatavissa optioina , Teolliset sovellukset, harmaavalurauta , Malli haponkestävästä teräksestä , Malli haponkestävästä teräksestä, korkea ylipaineen kesto enintään 400 bar Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekniset tiedot: PM Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekniset tiedot: PM Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekniset tiedot: PM

35 Mekaaniset paineenmittauslaitteet Kalvorasiapainemittarit sopivat erityisen hyvin erittäin mataliin paineisiin Nämä mittarit sopivat erityisesti kaasumaisten aineiden mittaamiseen. Mitta-alue 0 2,5 mbar ja mbar ja tarkkuusluokka 0,1-2,5. Kalvorasiapainemittarit koostuvat kahdesta pyöreästä poimutetusta kalvosta, jotka ovat reunasta yhdistetty toisiinsa painetiiviisti. Ylipainesuojaus on mahdollinen tietyissä tapauksissa. Näitä painemittareita käytetään pääasiassa lääke-, tyhjiö-, ympäristö- ja laboratoriosovelluksissa sisällön mittaukseen ja suodattimen valvontaan Vakiomalli Muovinen malli, swikap Vankkarakenne, teollisuuden sovellukset Nimelliskoko: 50, 63 mm Asteikon alue: mbar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekniset tiedot: PM Nimelliskoko: 50, 63 mm Asteikon alue: mbar Tarkkuusluokka: 2,5 Suojausluokka: IP 53 Tekniset tiedot: PM Nimelliskoko: 63, 100, 160 mm Asteikon alue: mbar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekniset tiedot: PM Neliskanttinen malli paneeliasennukseen Haponkestävästä teräksestä Nimelliskoko: Asteikon alue: Tarkkuusluokka: 1,6 Tekniset tiedot: PM x 72, 96 x 96, 144 x 144, 144 x 72 mm NS 72 x 72: mbar NS 96 x 96: mbar NS 144 x 144: mbar NS 144 x 72: mbar Nimelliskoko: Asteikon alue: Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekniset tiedot: PM , 100, 160 mm NS 63: mbar NS 100: mbar NS 160: , mbar Lisätietoja osoitteessa 35

36 Painemittarit paine-erolle Paine-eromittarit toimivat useiden painelaitteiden kanssa. Mittausalueet ovat laajat ,5 mbar ja bar sekä ylittävät staattiset paineet aina 400 bar saakka. Nämä paine-eromittarit valvovat suodattimen puhtautta suljettujen säiliöiden tasoa ylipainetta puhtaissa työtiloissa kaasumaisten ja nestemäisten väliaineiden virtausnopeutta ja ne ohjaavat pumppulaitteistoja. A2G-10 Ilmastointisovellukset, matalat paineet Kompakti malli, magneettimäntä ja puristusjousi Magneettimäntä ja puristusjousi erotuskalvolla Nimelliskoko: 110 mm Asteikon alue: Pa Tarkkuusluokka: ±3 % Suojausluokka: IP 54 Tekniset tiedot: PM Nimelliskoko: 80 mm Asteikon alue: mbar bar Tarkkuusluokka: ± 3 % lisääntyvällä paine-erolla Suojausluokka: IP 54 Tekniset tiedot: PM Nimelliskoko: 80 mm Asteikon alue: mbar ,5 bar Tarkkuusluokka: ± 5 % lisääntyvällä paine-erolla Suojausluokka: IP 54 Tekniset tiedot: PM Bourdon-kaari, samansuuntaisella sisääntuloliitännällä Kalvorasiapainemittari samansuuntaisella sisääntuloliitännällä DPG40 DELTA-plus, jossa integroitu työpainemittari Nimelliskoko: 100, 160 mm Asteikon alue: 0 0, bar Tarkkuusluokka: 1,6 Suojausluokka: IP 33 Tekniset tiedot: PM Nimelliskoko: Asteikon alue: Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekniset tiedot: PM , 100, 160 mm NS 63: mbar NS 100: mbar NS 160: mbar Nimelliskoko: 100 mm Asteikon alue: 0 0, bar Tarkkuusluokka: 2,5 Suojausluokka: IP 65 Tekniset tiedot: PM

37 Mekaaniset paineenmittauslaitteet Malli haponkestävästä teräksestä, korkea ylipaineen kesto enintään 400 bar Malli haponkestävästä teräksestä, täysin metallinen väliainekammio Nimelliskoko: Asteikon alue: Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekniset tiedot: PM , 160 mm mbar (mittarin pää DN 140) , bar (mittarin pää DN 82) Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar Tarkkuusluokka: 1,6 Suojausluokka: IP 54 Tekniset tiedot: PM Cryo mittari, haponkestävää terästä Cryo mittari, kupariseos Nimelliskoko: 100, 160 mm Asteikon alue: mbar Tarkkuusluokka: 1,0 2,5 Suojausluokka: IP 65 Tekniset tiedot: PM 07.29, PM Nimelliskoko: 100, 160 mm Asteikon alue: mbar Tarkkuusluokka: 1 2,5 Suojausluokka: IP 65 Tekniset tiedot: PM 07.29, PM Lisätietoja osoitteessa 37

38 Absoluuttipainemittarit Absoluuttipainemittareita käytetään silloin, kun mitatut paineet ovat riippumattomia ilmanpaineen luonnollisista vaihteluista. Mitatun väliaineen painetta verrataan viitepaineeseen, mikä vastaa absoluuttipaineen nollapistettä. Tätä varten viitekammio tyhjennetään kokonaan niin, että siellä on lähes täydellinen tyhjiö. Näyttöasteikko on 0 25 mbar absoluuttinen ja 0 25 bar absoluuttinen, ja tarkkuusluokka on 0,6... 2,5 %. Tarkkoja absoluuttimittareita käytetään mm tyhjiöpumppujen - ja tyhjiöpakkauslaitteiden valvontaan. Niitä käytetään myös laboratorioissa kondensaatiopaineiden valvontaan sekä nesteiden höyryn paineen määritykseen , , , Malli haponkestävästä teräksestä Nimelliskoko: 100, 160 mm Asteikon alue: mbar bar abs., korkea ylipaineen kesto Tarkkuusluokka: 0,6 2,5 Suojausluokka: IP 54 Tekniset tiedot: PM

39 Mekaaniset paineenmittauslaitteet Tarvikkeet Tarvikkeet Laippaventtiili Sovellus: Käyttötarkoitus: Painemittareiden sulkemiseen Tekniset tiedot: AC , , Painemittarin sulkuhanat ja venttiilit Paineentasausventtiili paineeromittareille Vesilukkoputket Sovellus: Käyttötarkoitus: Painemittareiden sulkemiseen Tekniset tiedot: AC 09.01, AC 09.02, AC Sovellus: Eristys-, paineentasaus - sekä tyhjennys-ja ilmanpoistoventtiilit paine-eromittareille. Tekniset tiedot: AC Sovellus: Käyttötarkoitus: Suojaus paineiskuilta ja kuumuudelta Tekniset tiedot: AC , Kuristimet ja ylipainesuojukset , Adapterit ja tiivisteet Mittaripidike Sovellus: Mittareiden suojaus painesykkeen ja painehuippujen vaikutuksilta Tekniset tiedot: AC 09.03, AC Sovellus: Painemittarien asennukseen ja tiivistykseen Tekniset tiedot: AC 09.05, AC Sovellus: Käyttötarkoitus: Painemittareiden asennukseen Tekniset tiedot: AC Lisätietoja osoitteessa 39

40 Painevälittimet laippaliitännällä Laippaliitännällä varustettujen WIKA-painevälittimien vakiomateriaali on syöpymätöntä, haponkestävää terästä 316L (1.4404/1.4435). Erikoismateriaaleja on saatavana tilauksesta. Nimelliskoko: DN /DN ½" DN 5" Standardit: EN, ASME (ennen ANSI) Optiot: API, JIS, Asiakaskohtaisia malleja saatavana tarvittaessa Kalvopainevälitin Laipaton kalvovälitin (asennus laippojen väliin) Laippatyyppiset välittimet pidennetyllä kalvorungillla ns.kärsävälitin Sovellus: Prosessi- ja petrokemian teollisuus, joissa mittausvaatimukset ovat korkeita PN: (400) bar (luokka ) Tekniset tiedot: DS Sovellus: Prosessi- ja petrokemian teollisuus, joissa mittausvaatimukset ovat korkeita PN: (400) bar (luokka ) Tekniset tiedot: DS Sovellus: Prosessi- ja petrokemian teollisuus, erityisesti paksuseinämäisissä tai erittäin eristetyissä järjestelmissä PN: (400) bar (luokka ) Tekniset tiedot: DS Laippojen väliin asennettava välitin pidennetyllä kalvorungolla Painevälittimet lohkolaipaille tai satulalaipalle Painevälittimet paperi- ja selluloosateollisuuteen Sovellus: Prosessi- ja petrokemian teollisuus, erityisesti paksuseinämäisissä tai erittäin eristetyissä järjestelmissä PN: (100) bar (luokka ) Tekniset tiedot: DS Sovellus: Yhdistettynä lohkolaippaan tai satulalaippaan kemian ja petrokemian teollisuudessa PN: 100 tai 250 bar Tekniset tiedot: DS Sovellus: Käyttöön selluloosa- ja paperiteollisuudessa PN: 40 bar Tekniset tiedot: DS

41 Painevälittimet Painevälittimet Liitäntätavan ansioista laipalliset painevälittimet soveltuvat kaikkiin standardilaippa-asennuksiin ja sokeaan laippaasennukseen. Laippojen väliin tuleva asennusta käytetään liitoskohdassa sokeissa laipoissa. Toinen modifikaatio painevälittimestä on lisäkalvo, jota käytetään mm putkistoissa tai säiliöissä. Putkipainevälittimet Putkipainelähettimet kuuluvat myös laipallisiin painevälittimiin. Putkipainevälitin on immuuni virtauksen pyörteille, putkiston kulmille ja muille esteille putkistossa. Erillisiä mittauspisteitä ei tarvita Sisäkalvollinen painevälitin Sisäkalvollinen painevälitin, kierteellinen malll Painevälittimet, suuri työtilavuus Sovellus: Prosessiteollisuus, pienilaippaisille iitännöille ( DN 25/1") PN: bar (luokka ) Tekniset tiedot: DS Sovellus: Yleiset käyttösovellukset prosessiteollisuudessa; pienilaippaiset liitännät ( DN 25/1") ja paine 40 bar PN: bar (luokka ) Tekniset tiedot: DS Sovellus: Kalvo- tai paine-eromittareiden ja -välittimien kanssa, matalille paineille PN: bar (luokka ) Tekniset tiedot: DS Putkipainevälittimet, laippojen väliin Putkipainevälittimet, laippaliitäntä Sovellus: Suoraan ja pysyvään asennukseen putkissa, virtaavan väliaineen mittaukseen; mittauspisteessä ei kuolleita kulmia PN max: 400 bar Tekniset tiedot: DS Sovellus: Suoraan ja pysyvään asennukseen putkissa, virtaavan väliaineen mittaukseen; mittauspisteessä ei kuolleita kulmia PN max: 16 tai 40 bar Tekniset tiedot: DS Lisätietoja osoitteessa 41

42 Kierteelliset painevälittimet Kierteellinen malli Kierreliityntäiset painelähettimet ovat saatavilla sekä ulkoettä sisäkierteellä. Useiden mahdollisten prosessiliityntöjensä ansiosta niitä voidaan käyttää hyvin eriilaisissa liitynnöissä ongelmitta. Usein liitynnät tehdään T-kappaleella, joka on liitetty putkistoon tai hitsatulla yhteellä suoraan putken piintaan. Nimelliskoko: G ¼ - 1 ½, ¼ - 1 ½ NPT sisä- tai ulkokierre Optiot: Asiakaskohtaisia malleja saatavana tarvittaessa Sovellus: Yleiset käyttösovellukset prosessiteollisuudessa PN: 25, 100 tai 250 bar Tekniset tiedot: DS Muovirunko, kierteellinen malli Pienet kalvovälittimet, kalvopäinen välitin Hitsattu malli Sovellus: Muoviputkistoihin erityisesti jätevesi- ja maataloussovelluksiin PN max: 10 bar Tekniset tiedot: DS Sovellus: Erityisesti korkea viskoosisille ja kiteyttäville väliaineille PN max: 600 bar Tekniset tiedot: DS Sovellus: Konepajateollisuus, tehdasrakenteet ja prosessiteollisuudet, joissa vaatimukset ovat korkeita PN: 160, 400, 600 tai bar Tekniset tiedot: DS Hitsattu rakenne,edullinen malli Painevälittimet, suuri työtilavuus 970.1x Tankokalvovälittimet Sovellus: Vakiosovellukset prosessiteollisuudessa; aggressiiviset, kontaminoidut tai heterogeeniset väliaineet PN max: 90 bar Tekniset tiedot: DS Sovellus: Kalvo- tai paine-eromittareiden ja -välittimien kanssa, matalille paineille PN max: 40 bar Tekniset tiedot: DS Sovellus: Erityisesti virtaavat, heterogeeniset väliaineet ja korkeat paineet alkaen 100 bar PN max: 600 bar Tekniset tiedot: DS

43 Painevälittimet Painevälittimet steriilillä liitännällä Johtuen rakenteesta moni standardi instrumentti ei sovellu steriileihin prosesseihin, siksi steriileissä sovelluksissa käytetään usein painevälittimiä. Painevälittimet kestävät höyrypesun lämpötilan, joka määritellään SIP kriteerissä, ja varmistavat steriilin liitynnän prosessiin. Standardi materiaalina käytetään haponkestävää terästä 316L (1.4435), myös erikoisemmat materiaalit saatavilla. SIP ja CIP kriteerit, jotka ovat puhtaiden sovelluksien vaatimukset, saavutetaan käyttämällä painevälittimiä. Nämä kriteerit määrittävät prosessin osien puhdistuksen ja sterilisoinnin. Painemittareiden ja kalvopainevälittimien tai putkipainevälittimien yhdistelmät vastaavat korkeimpiakin hygieenisille laitteille asetettuja vaatimuksia, ja ne sopivat myös vaikeimpiin mittaustehtäviin. Asiakaskohtaisia malleja saatavana tarvittaessa DRD-liitäntä Kalvovälittimet meijeriliitännällä, DIN mukaan Kierreliitäntä, SMS-standardi Prosessiliityntä: DRD-liitäntä PN max: 25 bar Tekniset tiedot: DS Prosessiliityntä: Hygieeninen sisä- tai ulkokierreliitäntä PN max: 40 tai 25 bar Tekniset tiedot: DS Prosessiliityntä: Hygieeninen sisä- tai ulkokierreliitäntä PN max: 40 tai 25 bar Tekniset tiedot: DS Kierreliityntä IDF-standardi Kierreliityntä APV-RJT-standardi VARIVENT -liityntä Prosessiliityntä: Hygieeninen kierreliityntä PN max: 40 tai 25 bar Tekniset tiedot: DS Prosessiliityntä: Hygieeninen kierreliityntä PN max: 40 tai 25 bar Tekniset tiedot: DS Prosessiliityntä: VARINLINE -liityntä PN max: 25 bar Tekniset tiedot: DS Lisätietoja osoitteessa VARIVENT ja VARINLINE Tuchenhagen:in rekisteröityjä tuotemerkkejä 43
