PSM-2-sarja Paineen mittaus

Transkriptio

1 Tietolehtinen PSM-2-sarja Paineen mittaus 1 35 baaria / psi absoluuttinen ja mittaripaine Edut Hitsattu teräskalvo FDA:n hyväksymä täyteneste Suuri tarkkuus: 0,1 % mittausalueesta (BFSL) Määritettävissä USBohjelmointilaitteella Ohjelmoitava 4 20 ma lähtövirta Ohjelmoitava 0 10 V DC lähtöjännite Sisäänrakennettu anturin jäähdytysrima Lämpötilan muutoksen kompensointi IP67-kotelointiluokka soveltuu vaikeisiin ympäristöihin Ohjelmoitava PSM-2-sarjan paineanturi on suunniteltu kaasun, höyryn ja nesteen mittaamiseen lääke-, elintarvike-, juoma- ja bioteknologian teollisuuksissa. Anturi on yhteensopiva CIP- (Clean-in-place) ja SIPpuhdistusprosessien (Steam-in-place) lämpötilan ja kemikaalien kanssa. Anturitekniikka PSM-2:ssa on 316L-teräksestä valmistettu kalvo, joka muuttaa paineen sähköiseksi signaaliksi. Anturin kalvo on tasassa laipan kanssa ja sen pintakovuudesta kertova RA-arvo on alle 38 µm. Anturielementissä on FDA-hyväksyttyä täytenestettä, joka siirtää paineen kalvosta pietsoanturiin. Käyttökohteet Ruoan ja juoman valmistus Sterilointiprosessi SIP ja CIP Vedenkäsittely Kemiallinen käsittely Biotekniikka Hydrostaattisen tason mittaus Se on saatavana joko absoluuttisena anturina, joka mittaa suhteessa sisäänrakennettuun viitetyhjiöön tai mittarianturina, joka mittaa suhteessa ympäristön paineeseen. Absoluuttinen anturi Mittarianturi Mittausteho Jokainen anturi testataan ja tarkkuuskalibroidaan erikseen ja lämpötilamuutosten aiheuttamat mittausvirheet kompensoidaan. Kalibrointitiedot tallennetaan sisäiseen pysyvään muistiin. Anturi toimitetaan jäljitettävällä kalibrointitodistuksella.

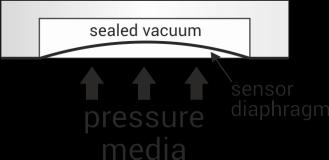

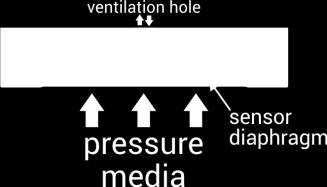

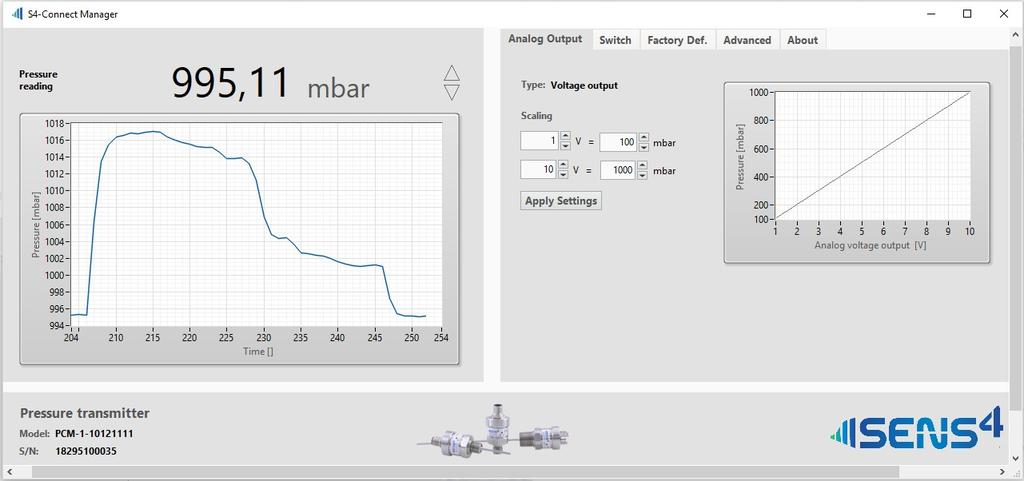

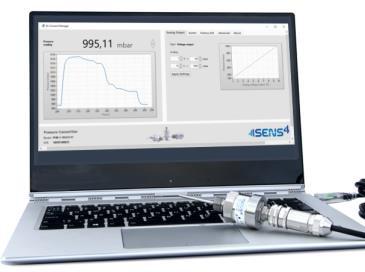

2 Kehittynyt kotelorakenne Anturin sisäänrakennettu jäähdytysrima rajoittaa aineen lämmön siirtymistä anturin elektroniikkaan ja mahdollistaa jopa 150-asteisen aineen paineen mittaamisen. IP67-luokiteltu teräskotelo (laji 316), jossa on integroitu hydrofobinen kalvo, on suunniteltu äärimmäisiin ympäristöihin. Innovatiivinen tiiviste estää sisäisen kosteuden kerääntymisen ja veden kondensoitumisen, kun ympäristön paineessa, lämpötilassa ja kosteudessa tapahtuu muutoksia. Mittaripaineanturit mittaavat suhteessa ympäristön paineeseen ja hydrofobinen kalvo pitää huolen paineen tasauksesta, kun ympäristön paine muuttuu esimerkiksi sääolojen tai korkeuden muuttuessa. S4-Connect :llä ohjelmoitavat parametrit Innovatiivinen digitaalinen S4-Connect USB-liitäntä mahdollistaa tehokkaan digitaalisen ytimen käytön. Sen avulla digitaalinen viestintä voidaan suorittaa virtajohtoa pitkin, jolloin lisäliittimiä ei tarvita. Liitäntää voidaan käyttää diagnosointiin, ennakoivaan ylläpitoon, huoltoon, kalibrointiin, raja-arvon määritykseen ja muiden mukautettujen parametrien määrittämiseen. Lisäksi tuote on liitettävissä analogisten antureiden tavanomaisiin liittimiin.

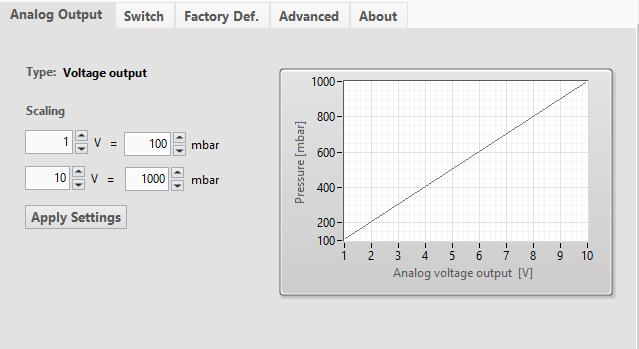

3 Mukautetut asetukset Anturi voidaan toimittaa mukautetulla konfiguraatiolla, joka sopii tiettyyn käyttötarkoitukseen ja vaatimukseen. Esimerkkejä esimääritetyistä asetuksista ovat mittausalue, paineyksikkö, raja-arvo ja lähtösignaalin skaalaus. Mukautetut tuotteet merkitään yksilöllisellä tuotenumerolla, jotta niiden tilaaminen jatkossa on vaivatonta. Prosessin ohjaus Valinnaista raja-arvoa voidaan käyttää joko mitatun paineen ohjaukseen tai valvontaan puolijohdereleen avulla. Perusohjauksessa käytetään päälle/pois -kytkentää ohjelmoitavalla raja-arvolla ja hystereesiarvolla. Rele voidaan myös määrittää toimimaan silloin, kun anturin sisäinen lämpötila nousee liian korkeaksi. Ohjelmoitava analogilähtö PSM-2 on saatavilla tavallisella 4 20 ma ja 0 10 V DC analogilähdöllä. Lähtö on käyttäjän määritettävissä S4-Connect USBadapterin ja S4-Connect -ohjelmiston avulla.

4 Tekniset tiedot Tiedot Mittausalue (0 baarista) 1, 1,6, 2, 2,5, 4, 5, 6, 10, 16, 20, 25 tai 35 baaria Mittausalue (0 psi:sta) 15, 20, 30, 50, 100, 200, 250 tai 500 psi Mittausperiaate Pietsoanturi, jossa on teräskalvo Tarkkuus, IEC /- 0,1 % BFSL Mittausvirhe (kompensointi, aloituspiste +/- 0,01 %/ C (10 50 C) 22 C) Lähtösignaali (jännite) 0 10 V DC (ohjelmoitava skaalaus) Lähdön tarkkuus (jännite) 16 bittiä / 150 nv Lähtösignaali (virta) 4 20 ma (1) (ohjelmoitava skaalaus) Lähdön tarkkuus (virta) 16 bittiä / 244 na Puolijohdereleen nimellisarvot 250 ma, 50 V DC / V AC huippu (valinnainen) Käyttöolosuhteet Ympäristön lämpötila C Aineen lämpötila C Säilytyslämpötila C Aineen enimmäispaine Katso painerajataulukko Halkeamispaine Katso painerajataulukko Asennusasento Mikä vain Suojausluokka, EN 60529/A2:2013 IP67 (2), IP65 (3) Kosteus, IEC %, tiivistymätön Virta Syöttöjännite V DC Virrankulutus (jännite) 240 mw (enintään) Virrankulutus (virta) 600 mw (enintään) Käänteisen napaisuuden suojaus Kyllä Ylijännitesuojaus Kyllä Sisäinen sulake 100 ma (lämpöpalautuva) Materiaalit Kotelo SS / AISI 316L Sähköliitin DIN A PA-nailoni Sähköliitin M12 IEC PA-nailoni, nikkelöity sinkkiseos Prosessiliitäntä (kostutettu aine) SS / AISI 316L Anturin kalvo (kostutettu aine) SS / AISI 316L Anturin paineensiirtoneste Neobee M-20 (FDA:n mukainen) Prosessin tiiviys (ISO 27895:2009) < mbar l/s Hyväksynnät EY EN , EN Painevesidirektiivi 97/23/EY RoHS-yhteensopivuus EU:n direktiivi 2015/863 Muut hyväksynnät ja sertifikaatit saat ottamalla yhteyttä myyntiimme. Neobee on Stepan Specialty Products LLC:n rekisteröimä tuotemerkki. (1) 4 20 ma NAMUR NE43 -yhteensopiva signaali. (2) IP67-suojausluokka koskee IEC M12 -liittimellä varustettuja tuotteita (3) IP65-suojausluokka koskee DIN EN A -liittimellä varustettuja tuotteita

5 Painerajataulukko Painealueen yläraja Enimmäispaine (4) Halkeamispaine (5) 1 baari 3 baaria 6 baaria 1,6 baaria 3 baaria 6 baaria 2 baaria 3 baaria 6 baaria 2,5 baaria 5,25 baaria 10,5 baaria 4 baaria 10,5 baaria 20 baaria 6 baaria 10,5 baaria 20 baaria 10 baaria 15 baaria 30 baaria 16 baaria 30 baaria 50 baaria 20 baaria 30 baaria 50 baaria 25 baaria 50 baaria 100 baaria 35 baaria 50 baaria 100 baaria 15 psi 40 psi 85 psi 20 psi 40 psi 85 psi 30 psi 40 psi 85 psi 50 psi 75 psi 150 psi 100 psi 150 psi 300 psi 200 psi 430 psi 725 psi 250 psi 430 psi 725 psi 500 psi 725 psi 1450 psi (4) Enimmäispaineraja kertoo paineanturin painealueen ylärajan. Ylärajan ylittäminen voi vaurioittaa anturia pysyvästi niin, että arvot eivät enää pidä paikkansa. (5) Halkeamispaine on suurin sallittu paine, jonka ylittäminen murtaa anturin kalvon tai rakenteen. Varmista, ettei nesteen paine koskaan ylitä halkeamispainetta.

6 Mitat Kaikki mitat millimetreissä. 4-nastainen M12-liitin IEC nastainen + PE DIN EN A Kaikki mitat ovat millimetreissä, ellei toisin ilmoiteta yleinen toleranssi ISO M Liittimen 4-nastainen DIN EN A, kulmaliitin 1 Positiivinen syöttöjännite (V+) 3 2 Syöttöjännitteen paluu (GND) 3 Signaalin lähtö (S+) tai ei kytketty (1) 4 Suoja 2 1 Kotelo Suoja (1) 3-johdinmallin jännitelähtö / 2-johtimisessa mallissa ei kytketty 4 4-nastainen M12, IEC Positiivinen syöttöjännite (V+) 2 Puolijohdereleen lähtö tai ei kytketty (2) Syöttöjännitteen paluu (GND) 4 Signaalin lähtö (S+) tai ei kytketty (1) Kotelo Suoja 1 2 (1) 3-johdinmallin jännitelähtö / 2-johtimisessa mallissa ei kytketty (2) Valinnainen relelähtö Tekniset tiedot voivat muuttua ilman erillistä ilmoitusta

7 Tilausohje PSM Prosessiliitäntä 1 M12 x 1, 4-nastainen Hygieeninen DN DIN Form A Liitin 3 Kaapeli 1 metri (3,3 jalkaa) Alue 4 Kaapeli 3 metriä (9,9 jalkaa) 0. 1 baari Kaapeli 5 metriä (16,4 jalkaa) 0. 1,6 baaria baaria 0 3 Raja-arvot 0. 2,5 baaria Ei mitään 0. 4 baaria Puolijohderele 0. 6 baaria baaria 0 7 Digitaaliliitäntä baaria S4-Connect baaria baaria 1 0 Analogilähtö baaria V DC psi V DC psi V DC psi ma psi V DC psi V DC psi ,5 4,5 V DC psi psi 1 9 Anturin tyyppi 1 Mittarianturi 2 Absoluuttinen anturi Tarvikkeet Liittimet Tuotenumero M12 x 1, 4-nastainen naarasliitin, metallia CON-FM PE DIN EN A naaras CON-FDN8-001 Kaapelit Tuotenumero M12 x 1, 4-nastainen liitin ja 3 metrin kaapeli CAB-M M12 x 1, 4-nastainen liitin ja 5 metrin kaapeli CAB-M M12 x 1, 4-nastainen liitin ja 10 metrin kaapeli CAB-M DIN-liitin ja 3 metrin kaapeli CAB-DIN1-003 DIN-liitin ja 5 metrin kaapeli CAB-DIN1-005 DIN-liitin ja 10 metrin kaapeli CAB-DIN1-010 Ohjelmointilaite S4-Connect -ohjelmointilaite USB, M12-liitin PRG-S4-M12 S4-Connect -ohjelmointilaite USB, DIN-liitin PRG-S4-DIN Tietoja Sens4 kehittää, valmistaa, markkinoi ja toimittaa tyhjiön, paineen ja lämpötilan mittauslaitteita teollisuuden käyttöön maailmanlaajuisesti. Tuotteemme on suunniteltu ja valmistettu Tanskassa korkeimpien laatuvaatimusten mukaisesti. Tavoitteemme on tarjota asiakaskeskeisiä huipputeknisiä mittausratkaisuja. Our passion Your value Copyright 2019, Sens4 A/S Versio: A, tammikuu 2019
