HUONEISTOKOHTAISET VESIMITTARIT GSD-45 GSD-RF GSD-TX GSD-RFM. HYDROLINK-järjestelmät

Transkriptio

1 HUONEISTOKOHTAISET VESIMITTARIT GSD-45 GSD-RF GSD-TX GSD-RFM HYDROLINK-järjestelmät

2 TAVALLISET VESIMITTARIT GSD-45 ja GSD-RF DN15 rakennepituus 110 mm CE/MID-hyväksytty 360 kääntyvä taulu helpottaa lukua hankalissakin paikoissa Kuivalaskinrakenteen ansiosta taulu pysyy puhtaana Sallitut asennusasennot: taulu ylöspäin, kyljelleen tai pystyputkeen GSD-45 Alta luettava tavallinen vesimittari GSD-45 on yksisuihkuinen kuivalaskinmittari. 45 asteen kulmassa olevan rullalaskurin ansiosta mittari voidaan lukea alhaalta päin, kun se asennetaan vaakaputkeen kyljelleen GSD-RF Vesimittari etäluentavarauksella GSD-RF mittarissa on etäluentavaraus ja se toimii normaalina manuaalisesti luettavana vesimittarina, mutta voidaan myöhemmin varustaa M-BUS -moduulilla (MB1 tai TX1). Päivittäminen etäluettavaksi mittariksi on yksinkertaista ja helppoa. LVI kylmävesi LVI lämminvesi LVI kylmävesi LVI lämminvesi

3 ETÄLUETTAVAT VESIMITTARIT GSD-TX ja GSD-RFM DN15 rakennepituus 110 mm CE/MID-hyväksytty Mittarissa helppolukuinen rullalaskurinäyttö 360 kääntyvä taulu helpottaa lukua hankalissakin paikoissa Kuivalaskinrakenteen ansiosta taulu pysyy puhtaana Sallitut asennusasennot: taulu ylöspäin, kyljelleen tai pystyputkeen GSD-TX Langaton vesimittari GSD-TX -vesimittarit ovat täysin langattomia ja etäluettavia huoneistokohtaisia vesimittareita. Etäluentaan on kaksi vaihtoehtoa: Hydrolink wireless tai Hydrolink tablet. Langaton tiedonsiirto, Wireless M-BUS-protokolla GSD-RFM M-BUS-vesimittari GSD-RFM -vesimittari on helppo kytkeä suoraan M-BUS -väylään. Hydrolink line-järjestelmän lisäksi GSD-RFM-mittareita voidaan käyttää missä tahansa M-BUSväyläprotokollaa hyödyntävässä rakennusautomaatiojärjestelmässä, sekä muuntimen avulla myös MODBUS- sekä BACNET-järjestelmässä. M-BUS-väyläliitäntä (laitekaapeli 2 m) LVI kylmävesi LVI lämminvesi LVI kylmävesi LVI lämminvesi

4 ETÄLUENTAJÄRJESTELMÄT wireless Hydrolink wireless -järjestelmässä GSD-TX mittarit lähettävät lukematiedot E-1 keskusyksikölle. Tarvittaessa käytetään signaalinvahvistimia, jos etäisyydet keskuksen ja mittareiden välillä ovat pitkiä. Keskusyksiköltä lukematiedot välittyvät Online-palveluun. E-1 keskus LVI GSD-TX kylmävesimittari DN15 LVI GSD-TX lämminvesimittari DN15 LVI Lisävarusteet: RPT langaton vahvistin LVI WAD-4 langaton huoneistonäyttö* ) LVI UUTUUS! LDS-vuotoanturi LDS-1 LDS-vuotoanturi on saatavana lisävarusteena Hydrolink Wirelessetäluentajärjestelmälle. Vuotoanturi hälyttää, kun vesivuoto on havaittu. Se sijoitetaan paikkaan, jossa on riski vesivuotoon, kuten astianpesukoneen tai jääkaapin alle. Pariston kesto n. 16 vuotta. tablet Perusluennassa GSD-TX mittarit luetaan toimitukseen sisältyvällä tabletti- tietokoneella. Lukematiedot voidaan siirtää laitteelta tiedostomuodossa. Luentapaketti LVI GSD-TX kylmävesimittari DN15 LVI GSD-TX lämminvesimittari DN15 LVI Lisävarusteet: WAD-4 langaton huoneistonäyttö* ) LVI WAD-4 * ) Langaton huoneistonäyttö (WAD-4) on saatavana lisävarusteena Hydrolink wireless- ja Hydrolink tablet -järjestelmiin. Innovatiivinen ja visuaalinen tapa asukkaalle seurata vedenkulutustaan.

5 line Hydrolink line -järjestelmä koostuu GSD-RFM vesimittareista sekä M-30 -keskusyksiköstä. Kun järjestelmä varustetaan lisäksi T-1-tiedonsiirtoyksiköllä, niin käyttöön saadaan Online-palvelu. Tarvittaessa myös erillinen huoneistonäyttö. M-30 näytöllinen keskusyksikkö LVI GSD-RFM kylmävesimittari DN15 LVI GSD-RFM lämminvesimittari DN15 LVI Lisävarusteet: E-30 laajennusyksikkö LVI T-1 tiedonsiirtoyksikkö LVI AD-2 huoneistonäyttö* ) LVI * ) Erillinen huoneistonäyttö (AD-2) on saatavana Hydrolink line -järjestelmän lisävarusteena. Se ei ole pakollinen, kun asukkaalla on helppo pääsy vesimittarille ilman työkaluja. Reaaliaikaista kulutustietoa taloyhtiölle Kulutuksen seuranta huoneistokohtaisesti Raportit huoneistokohtaisesti Kulutustietojen helppo siirto laskutusjärjestelmään Hälytykset vesivuodoista Kulutushistorian seuranta Asukkaille mahdollisuus seurata kulutustaan

6 ONLINE -PALVELU Maksuton Huoneistokohtainen vedenkulutuksen seuranta isännöitsijälle osoitteessa hydrolink.fi Huoneistokohtaiset lukemat raporttimuodossa sekä graafisena Automaattiset sähköpostiraportit kulutuslukemista isännöitsijälle ja laskuttajalle Valmiit siirtotiedostot kaikkiin laskutusohjelmistoihin Käytettävissä tietokoneen ja mobiililaitteiden selaimilla ONLINE PREMIUM PALVELU Alkaen 10,00 /kk (+ alv. 24%) Online palvelun ominaisuuksien lisäksi: Asukastunnukset vedenkulutuksen seurantaan Mobiilisovellus Androidille tai ios:lle Selainversio tietokoneella käytettäväksi Helppo vedenkulutuksen seuranta kumulatiivisista lukemista Päivittäin kulutettu vesi litroina sekä euroina Kylmä- ja lämminvesilukemat nähtävissä erikseen Kulutushistoria päivä- ja kuukausikohtaisesti Hälytykset huoltoyhtiölle Automaattinen vuotovalvonta sekä -hälytys asetettuihin sähköpostiosoitteisiin sekä matkapuhelinnumeroihin Erilaiset hälytystiedot mittareilta sekä antureilta (mm. häirintäyritys, takaisinvirtaus, paristo vähissä, etäyhteys katkennut) Huoneistojen lämpötilat* ) Huoneistojen kosteustiedot* ) Energiankulutustiedot** ) * ) Edellyttää Hydrolink line-järjestelmässä AD-2 huoneistonäyttöjä. Hydrolink wireless-järjestelmässä edellyttää RFM-AMB huoneistoantureita. ** ) Edellyttää Hydrolink line tai Hydrolink wireless -järjestelmään asennettuja Hydrocal tai Hydrosplit energiamittareita.

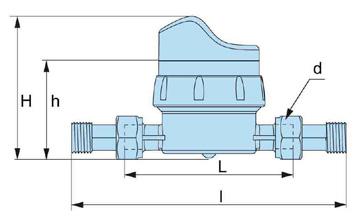

7 Huoneistokohtaisten vesimittareiden tekniset tiedot LVI-koodit Kylmävesi Lämminvesi Vesimittarit: Malli GSD Malli GSD-RF Malli GSD-RFM Malli GSD-TX Tarvikkeet: Liitinsetti BKU-liitinsetti takaiskuventtiilillä Palloventtiili T-kahvalla Vesimittariventtiili mutterilla Lianerotin Huuhteluputki T110-P Mittatiedot Koko DN tuumaa 15 1/2 L mm 110 I mm 190 H (GSD-45) mm 70 H (GSD-RF) mm 70/76 H (GSD-RFM) mm 87 H (GSD-TX) mm 97 h mm 56 d mm 3/4 Paino kg 0,55 Koko DN tuumaa 15 1/2 Ylikuormitusvirtausraja Q4 m³/h 3,12 Jatkuvan virtauksen raja Q3 m³/h 2,5 R=100 H, Välivirtausraja Q2 l/h 40 R=100 H, Minimivirtausraja Q1 l/h 25 Lukema Min l 0,05 Max m³.9 Paineluokka Bar 16 metri bar 1 DN15 DN20 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0, Virtaus (m³/h)
