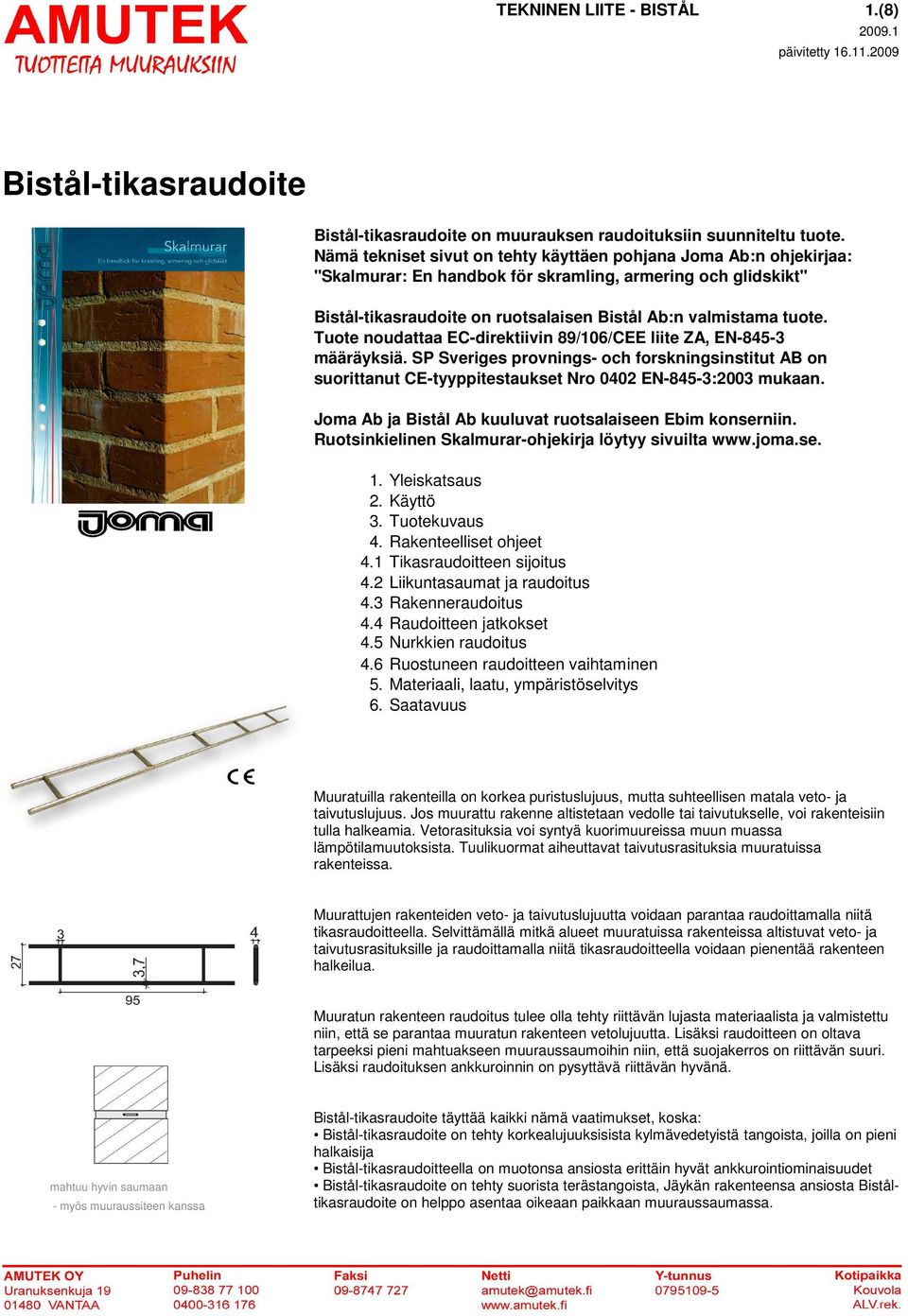

1 TEKNINEN LIITE - BISTÅL 1.(8) Bistål-tikasraudoite Bistål-tikasraudoite on muurauksen raudoituksiin suunniteltu tuote. Nämä tekniset sivut on tehty käyttäen pohjana Joma Ab:n ohjekirjaa: "Skalmurar: En handbok för skramling, armering och glidskikt" Bistål-tikasraudoite on ruotsalaisen Bistål Ab:n valmistama tuote. Tuote noudattaa EC-direktiivin 89/106/CEE liite ZA, EN määräyksiä. SP Sveriges provnings- och forskningsinstitut AB on suorittanut CE-tyyppitestaukset Nro 0402 EN-845-3:2003 mukaan. Joma Ab ja Bistål Ab kuuluvat ruotsalaiseen Ebim konserniin. Ruotsinkielinen Skalmurar-ohjekirja löytyy sivuilta 1. Yleiskatsaus 2. Käyttö 3. Tuotekuvaus 4. Rakenteelliset ohjeet 4.1 Tikasraudoitteen sijoitus 4.2 Liikuntasaumat ja raudoitus 4.3 Rakenneraudoitus 4.4 Raudoitteen jatkokset 4.5 Nurkkien raudoitus 4.6 Ruostuneen raudoitteen vaihtaminen 5. Materiaali, laatu, ympäristöselvitys 6. Saatavuus Muuratuilla rakenteilla on korkea puristuslujuus, mutta suhteellisen matala veto- ja taivutuslujuus. Jos muurattu rakenne altistetaan vedolle tai taivutukselle, voi rakenteisiin tulla halkeamia. Vetorasituksia voi syntyä kuorimuureissa muun muassa lämpötilamuutoksista. Tuulikuormat aiheuttavat taivutusrasituksia muuratuissa rakenteissa. Muurattujen rakenteiden veto- ja taivutuslujuutta voidaan parantaa raudoittamalla niitä tikasraudoitteella. Selvittämällä mitkä alueet muuratuissa rakenteissa altistuvat veto- ja taivutusrasituksille ja raudoittamalla niitä tikasraudoitteella voidaan pienentää rakenteen halkeilua. Muuratun rakenteen raudoitus tulee olla tehty riittävän lujasta materiaalista ja valmistettu niin, että se parantaa muuratun rakenteen vetolujuutta. Lisäksi raudoitteen on oltava tarpeeksi pieni mahtuakseen muuraussaumoihin niin, että suojakerros on riittävän suuri. Lisäksi raudoituksen ankkuroinnin on pysyttävä riittävän hyvänä. Bistål-tikasraudoite täyttää kaikki nämä vaatimukset, koska: Bistål-tikasraudoite on tehty korkealujuuksisista kylmävedetyistä tangoista, joilla on pieni halkaisija Bistål-tikasraudoitteella on muotonsa ansiosta erittäin hyvät ankkurointiominaisuudet mahtuu hyvin saumaan Bistål-tikasraudoite on tehty suorista terästangoista, Jäykän rakenteensa ansiosta Bistål- - myös muuraussiteen kanssa tikasraudoite on helppo asentaa oikeaan paikkaan muuraussaumassa.

2 TEKNINEN LIITE - BISTÅL sivu 2.(8) 1. Yleiskatsaus Bistål-tikasraudoitetta valmistetaan kolmesta eri materiaalista. Seuraava taulukko auttaa oikean tikasraudoitemallin valitsemisessa. Raudoitetut tiilirakenteet ovat erittäin korroosioherkkiä, joten materiaalivalinta täytyy tehdä oikealla tavalla. Ympäristöluokka on valittava kohteen mukaan alla olevasta taulukosta. Taulukko 1 Muuratun rakenteen ympäristöolosuhdeluokittelu on tarkemmin selitetty standardin SFS-EN liitteessä A. 1 SFS-EN Eurocode 6: Muurattujen rakenteiden mitoitus - Osa 2: Muurattujen rakenteiden suunnittelu, materiaalien valinta ja työnsuoritus * Pyydä suosituksia ennen käyttöä. Erillinen selvitys on tehtävä ennen kuin tiilirakenneraudoituksia voidaan suorittaa ympäristöluokassa MX5. **Ruostumaton/haponkestävä tikasraudoite. Korroosioluokka: R1 - austeniittinen ruostumaton, haponkestävä teräs R3 - austeniittinen ruostumaton teräs R13 - sinkitty teräs > 265g/m2 ob - suojaamaton teräs 2. Käyttö Tikasraudoite sijoitetaan muurattuun rakenteeseen siihen kohtaan, missä sitä eniten tarvitaan. Tikasraudoitetta tarvitaan muun muassa sellaisissa paikoissa joissa syntyy helposti halkeamia sekä kuormitetuissa paikoissa. Tikasraudoitetta käytetään, ettei muurattuihin rakenteisiin tulisi halkeamia, johtuen esim. lämpötilavaihteluista, kosteusmuutoksista, alkuvaiheen kutistumisista jne. Tikasraudoitetta käytetään halkeamariskin vähentämiseksi myös heikoissa leikkauksissa, kuten ikkuna- ja oviaukkojen yläpuolella sekä muuratuissa rakenteessa olevien korkeuserojen kohdalla. Tikasraudoitetta käytetään myös rakenteellisista syistä muurattujen rakenteiden vahvistamiseen. Maanpaine- tai tuulikuormitettujen muurattujen rakenteiden momenttikapasiteetti kasvaa merkittävästi, kun niitä vahvistetaan tikasraudoitteella. Vahvistamalla muurattu rakenne tikasraudoitteella paikallisten kuormituspisteiden kohdalla, voidaan muurattu rakenne kuormittaa suuremmilla pistekuormilla. Tikasraudoitetta voidaan myös käyttää työmaalla tehtävissä tiilipalkeissa. Pyydä tarvittaessa lisätietoja.

3 TEKNINEN LIITE - BISTÅL sivu 3.(8) 3. Tuotekuvaus Bistål-tikasraudoite muodostuu kahdesta samansuuntaisesta, korkealujuuksisesta, kylmävedetystä, pyöreästä pitkittäisestä terästangosta, jotka on yhdistetty toisiinsa lyhyillä tangoilla. Tikasmaisen muotonsa ansiosta tuotteella on erittäin hyvät ankkurointiominaisuudet. Tikasraudoitetta valmistetaan neljää erilaista mallia. Katso taulukko 2. Bistål Ab valmistaa myös korjausraudoitetta, jota käytetään, kun ruostuneita raudoitteita vaihdetaan vahingoittuneista kuorimuureista. Taulukko 2 Joma Bi 40 ob Tämä tikasraudoite tehdään hiiliteräksestä BS 70. Tällä tikasraudoitteella ei ole ruostesuojausta ja sitä käytetään normaalissa sisätilaympäristössä, kuten esimerkiksi harkkoseinien sisäkuoressa, kaksoistiiliseinien sisäkuoressa tai sisäpuolisissa somisteseinissä. Käsittelemätön tikasraudoite vaatii paksumpaa suojakerrosta, kuin pintakäsitellyt tikasraudoitteet, koska suojakerros toimii ruostesuojana käsittelemättömälle tikasraudoitteelle. Suojakerrospaksuus pitää olla vähintään 25mm ympäristöluokassa MX1 (katso taulukko 1). Joma Bi 56 ob Tämä tikasraudoite on vastaava raudoite kuin Bi 40 ob, paitsi että raudoitteen pituussuuntaisten tankojen halkaisija on suurempi. Tämän takia tämä raudoite kestää suurempia kuormia. Tämä tikasraudoite tehdään hiiliteräksestä BS 70 ja se on ilman ruostesuojausta. Tätä tikasraudoitetta voidaan käyttää normaalissa sisätilaympäristössä ja sen suurempi kestävyys voidaan käyttää hyväksi korkeammissa ja painavammissa rakenteissa. Käsittelemätön tikasraudoite vaatii paksumpaa suojakerrosta kuin pintakäsitellyt tikasraudoitteet, koska suojakerros toimii ruostesuojana käsittelemättömälle tikasraudoitteelle. Suojakerrospaksuus pitää olla vähintään 25mm ympäristöluokassa MX1 (katso taulukko 1). Joma Bi 40 fz Tämä tikasraudoite tehdään hiiliteräksestä BS 70 ja varustetaan 45 µm sinkkikalvolla, korroosiosuoja R13. Tämä tikasraudoite sinkitään yhteenhitsauksen jälkeen, mikä tarkoittaa sitä, että muuten korroosioherkät hitsauspaikat ovat myös suojattuna samanpaksuisella sinkkikalvolla, kuin tikasraudoitteen muut osat. Sinkityn raudoitteen kestävyys on erittäin hyvä betonissa ja muurauslaastissa. Sinkki antaa katodisen suojan raudoituksen leikkauspinnoille, sekä mahdollisille vaurioille raudoituksessa. Katodinen suojauskyky on riippuvainen sinkkimäärän ja paljaaksi jääneen teräspinta-alan suhteesta. Tätä tikasraudoitetta voidaan käyttää normaalissa sisätilaympäristössä. Suojaavan sinkityskerroksen ansiosta suojakerrospaksuutta voidaan pienentää ympäristöluokassa MX1 15 mm:iin. Tämä voidaan hyödyntää sekä koristeellisessa, että rakenteellisessa mielessä. Tikasraudoitetta voidaan erillisen selvityksen kanssa käyttää myös ympäristöluokissa MX2 ja MX3. Pyydä lisätietoja tarvittaessa. Joma Bi 37 rf Tämä tikasraudoite tehdään ruostumattomasta teräksestä, EN , korroosiosuoja R3. Tällä tikasraudoitteella on hyvä suoja korroosiota vastaan ja sitä voidaan käyttää kaikissa rakenteissa ympäristöluokissa MX1 MX4. Suojakerrospaksuus täytyy olla vähintään 15 mm luokissa MX1 MX3 ja vähintään 20 mm luokassa MX4. Muuratuissa rakenteissa, jotka altistetaan sateeseen, pakkaseen, sääsykleihin, tai muihin kosteuskuormituksiin, on raudoitettava ruostumattomalla tikasraudoitteella korroosiovahinkojen välttämiseksi. Tämä tikaraudoite on Amutek Oy:n varastotuote. Korjausraudoite Korjausraudoitetta käytetään, kun ruostuneita raudoitteita vaihdetaan vahingoittuneista kuorimuureista. Korjausraudoite valmistetaan ruostumattomasta teräksestä EN , korroosiosuoja R3. Tällä raudoitteella on hyvä suoja korroosiota vastaan ja sitä voidaan käyttää kaikissa rakenteissa ympäristöluokissa MX1 MX4. Suojakerrospaksuuden tulee olla vähintään 15mm luokissa MX1 MX3 ja vähintään 20mm luokassa MX4. Korjausraudoitetta voidaan käyttää erillisen selvityksen kanssa myöskin ympäristöluokassa MX5. Pyydä lisätietoja tarvittaessa. Korjausraudoite valmistetaan 2 m pituisena, mikä helpottaa uusien raudoitteiden sijoittamista puhdistettuihin saumoihin.

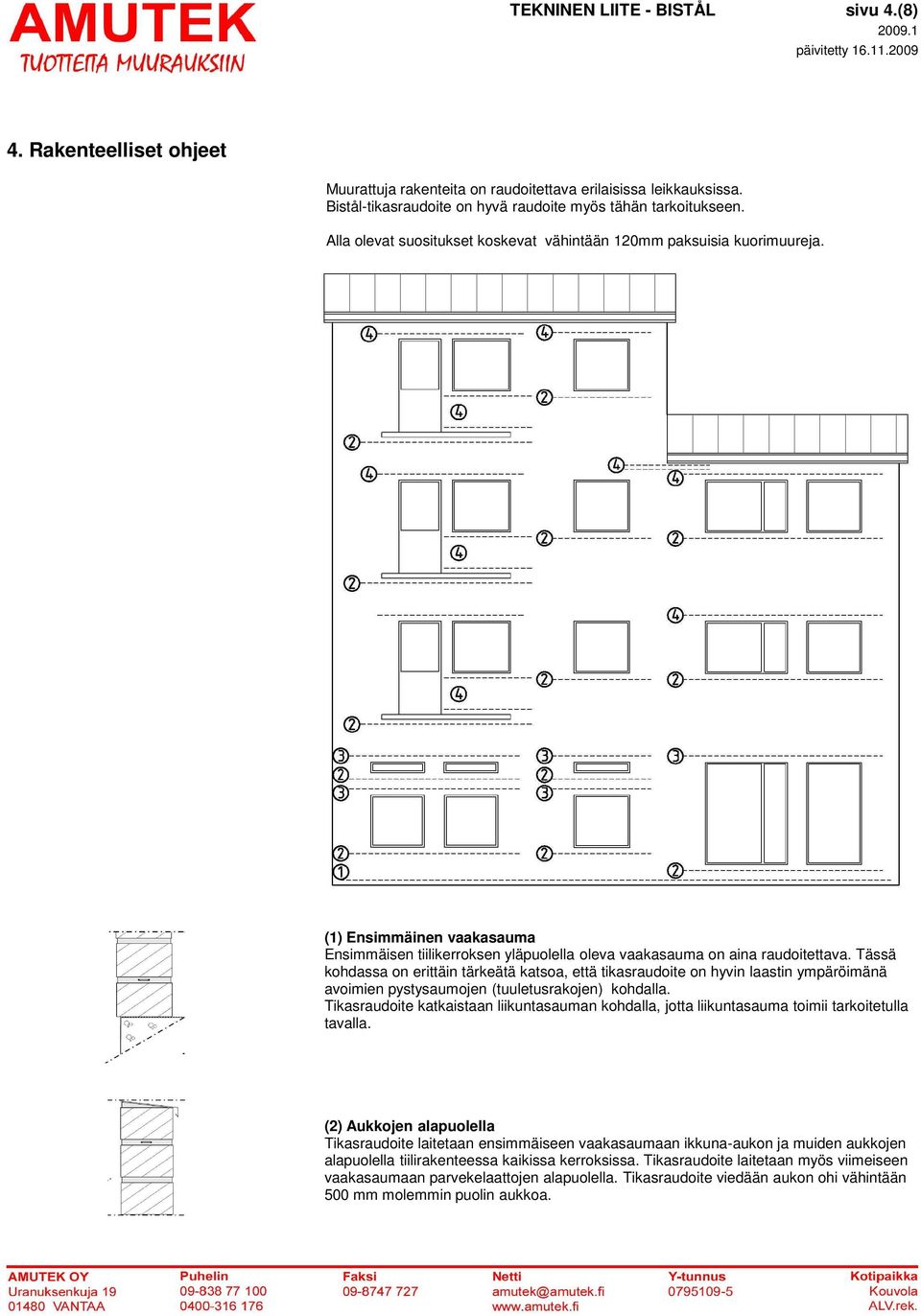

4 TEKNINEN LIITE - BISTÅL sivu 4.(8) 4. Rakenteelliset ohjeet Muurattuja rakenteita on raudoitettava erilaisissa leikkauksissa. Bistål-tikasraudoite on hyvä raudoite myös tähän tarkoitukseen. Alla olevat suositukset koskevat vähintään 120mm paksuisia kuorimuureja. (1) Ensimmäinen vaakasauma Ensimmäisen tiilikerroksen yläpuolella oleva vaakasauma on aina raudoitettava. Tässä kohdassa on erittäin tärkeätä katsoa, että tikasraudoite on hyvin laastin ympäröimänä avoimien pystysaumojen (tuuletusrakojen) kohdalla. Tikasraudoite katkaistaan liikuntasauman kohdalla, jotta liikuntasauma toimii tarkoitetulla tavalla. (2) Aukkojen alapuolella Tikasraudoite laitetaan ensimmäiseen vaakasaumaan ikkuna-aukon ja muiden aukkojen alapuolella tiilirakenteessa kaikissa kerroksissa. Tikasraudoite laitetaan myös viimeiseen vaakasaumaan parvekelaattojen alapuolella. Tikasraudoite viedään aukon ohi vähintään 500 mm molemmin puolin aukkoa.

5 TEKNINEN LIITE - BISTÅL sivu 5.(8) (3) Aukkojen yläpuolella Tikasraudoite laitetaan ensimmäiseen vaakasaumaan aukkojen yläpuolella. Mikäli aukon yli on laitettu raudoitettu tiilipalkki laitetaan tikasraudoite ensimmäisen vaakasaumaan joka on palkkiraudoitetun sauman yläpuolella. Tikasraudoite viedään aukon ohi vähintään 500 mm molemmin puolin aukkoa. *) Amutek Oy:n huomio: Huomioi, että käytettäessä AMU-ylityspalkkia aukon yläpuolisen raudoitteen tarve vähenee. AMU-ylityspalkille ja Bistål-tikasraudoitteelle on tehty yhteismitoituslaskelmia. Muista laskentapalvelumme. AMU-ylityspalkin kanssa Bistål-tikasraudoitteita käytetään tarvittaessa ja tarvittavat tikasraudoitteet asennetaan viereisen kuvan mukaisesti. Muuraussiteet asennetaan ensimmäiseen mahdolliseen vaakasaumaan. (4) Heikoissa leikkauksissa Kaikki heikot leikkaukset tikasraudoitetaan vähentämään halkeamien muodostumista. Alla esimerkkejä heikoista leikkauksista: - Aukkojen yläpuolella ylimmässä kerroksessa. Tikasraudoite laitetaan esimmäiseen vaakasaumaan aukon yläpuolella, jos tiilimuurin korkeus on matala ja koostuu vain muutamasta kerroksista. Tikasraudoite vedetään aukon ohi vähintään 500 mm molemmin puolin aukkoa. - Tiilirakenteen korkeusmuutoksen kohdalla. Alue vahvistetaan tikasraudoitteella. Tikasraudoitetta laitetaan vähintään kahteen tiilisaumaan sekä ankkuroidaan vähintään 500 mm korkeusmuutoksen molemmin puolin. - Parvekelaatan ja ikkunan väliin muurattaessa. Kuorimuuri joka muurataan parvekelaatan päälle ja joka liitetään viereiseen kuorimuuriin tikasraudoitetaan sekä alareunasta että yläreunasta parvekelaatan kohdalla. Tikasraudoite ankkuroidaan vähintään 500 mm viereiseen kuorimuuriin. - Suurten aukkojen yläpuoliset muuraukset. Aukot jotka ovat suurempia kuin 2 m, kuten esimerkiksi parvekkeet tai lasiosat, varustetaan tikasraudoitteella. Tikasrautaa laitetaan lähimpään vaakasaumaan sekä aukon alapuolella että aukon ylittävän palkin yläpuolella ja ankkuroidaan vähintään 500 mm. e.) Muille leikkauksille, joissa määritellään olevan vaaraa halkemien muodostumiselle. 4.1 Tikasraudoitteen sijoitus Tikasraudoite sijoitetaan vaakasauman keskelle niin, että pienin suojakerros on taulukon 1 mukainen. Tikasraudoite painetaan laastikerrokseen, jonka jälkeen seuraava tiilikerros muurataan päälle. Tikasraudoitteen on oltava kokonaan muurauslaastin ympäröimänä, jotta se on suojassa korroosiolta ja sen tartunta on paras mahdollinen. Valitun tikasraudoitteen ohuin saumapaksuus löytyy taulukosta Liikuntasaumat ja raudoitus Mikäli lämpö- ja kosteusvaihteluista aiheutuu liiallisia rasituksia muurattuun rakenteeseen on käytettävä tikasraudoitetta. Perusmuuri estää suurilta osin muuratun rakenteen liikkumisen, mikä johtaa isoihin jännityksiin pohjakerroksessa. Nämä rasitukset vähenevät kun asennetaan Joman GF yhdistelmäpelti, mutta tikasraudoitetta suositellaan myös tässä tapauksessa. Bistål-tikasraudoite on katkaistava liikuntasauman kohdalla, jotta liikuntasauma toimii tarkoitetulla tavalla.

6 TEKNINEN LIITE - BISTÅL sivu 6.(8) 4.3 Rakenneraudoitus Tikasraudoitetta käytetään rakenteellisesti vahvistamaan paikalla muurattuja tiilipalkkeja ja muurattuja rakenteita, jotka altistuvat vaakakuormille, kuten esimerkiksi maapaineelle tai tuulikuormille, sekä vahvistamaan muurattuja rakenteita pistekuormien, kuten esimerkiksi palkkien ja kattotuolien tukipisteiden kohdalla. Paikalla muuratut palkit Paikalla valmistetut palkit raudoitetaan tikasraudoitteella, jotta ne kantavat yläpuoliset muuratut rakenteet. Tuulikuormat Muuratun rakenteen momenttikapasiteetti vaakakuormia, esim. tuulikuormia, vasten kasvaa huomattavasti jos saumat raudoitetaan tikasraudoitteella. Pistekuormat Muuratuissa rakenteissa, jotka ottavat vastaan kattotuolien, palkkien tai muiden rakenteiden pistekuormia, voi syntyä halkeamia pistekuormien aiheuttamien vetojännitysten vuoksi. Muurattua rakennetta voidaan vahvistaa sijoittamalla tikasraudoitetta vaakasaumoihin niihin kohtiin, joihin muodostuu vetorasituksia. Seinät jotka altistuvat muodonmuutokseen Muurattu rakenne, joka lepää taipuvan välipohjan tai lattian päällä, on myös vahvistettava tikasraudoitteella. Suurin sallittu taipuma tiiliseinälle on L/600. Neljä ensimmäistä saumaa sekä seuraavista joka viides sauma on tikasraudoitettava, jotta halkeamien vaara vähentyy yllä mainitussa tapauksessa. 4.4 Raudoitteen jatkokset Tikasraudoitteen jatkaminen on yksinkertaista ja tapahtuu limijatkoksella. Jatkos suoritetaan laittamalla tikasraudat limittäin vähintään 500 mm. Kahdessa päällekkäisessä raudoituskerroksessa jatkosten keskikohdat sijoitetaan vähintään 1000 mm etäisyydelle toisistaan, etteivät jatkokset ole samassa leikkauksessa. Jatkoksen keskikohta sijoitetaan vähintään 1000 mm pystysuorasta tuesta ja vähintään 700 mm ikkuna-aukoista. Jatkokset vaakasaumoissa, joissa on kaksi raudoitusuraa (esimerkiksi kevytsoraharkoissa joissa on kaksi raudoitusuraa) jatkoskohdat eri urissa sijoitetaan vähintään 1000 mm välein toisistaan. Tiilipalkin raudoitusta ei saa jatkaa. 4.5 Nurkkien raudoitus Tikasraudoite nurkissa vähentää nurkan halkeamariskiä. Tikasraudoitteen taivuttaminen suoritetaan helposti ja vaivattomasti työmaalla: sisempi pituussuuntainen terästanko katkaistaan ja ulompi pituussuuntainen terästanko taivutetaan haluttuun kulmaan. Nurkassa, jossa ei ole liikuntasaumaa, jätetään vähintään 500 mm tiiliseinästä ilman muuraussiteitä. Nurkassa, jossa on liikuntasauma, tikasraudoite katkaistaan liikuntasauman kohdalla, jotta liikuntasauma toimii tarkoitetulla tavalla.

7 TEKNINEN LIITE - BISTÅL sivu 7.(8) 4.6 Ruostuneen raudoitteen vaihtaminen Erityisesti luvuilla tehdyissä muuratuissa rakenteissa esiintyy puutteellisesti korroosiosuojattuja raudoitteita. Tästä johtuen monet tämän aikakauden julkisivut ovat tällä hetkellä korroosiovaurioituneita. Raudan tilavuus kasvaa huomattavasti kun se ruostuu. Tilavuus aiheuttaa paineen jota kutsutaan ruosteräjähdykseksi. Tämä aiheuttaa halkeamia saumoissa ja lopulta saumalaasti työntyy pois ja kivet irtoavat. Kun raudoituskorroosion aiheuttamat vahingot alkavat näkyä julkisivussa, on korkea aika ryhtyä toimiin ennen kuin vahinko on edennyt liian pitkälle. Sortuma- ja henkilövahinkoriskit kasvavat korroosiovahinkojen kasvaessa. Korroosioitunut raudoitus rikkoo ja työntää pois saumalaastia. Toimenpiteet a.) Arvioi muuratun rakenteen rakenne ja kunto, olemassa olevan raudoituksen laajuus sekä halkeamien ja vahinkojen esiintymät tarvittavien kuntotutkimusten perusteella. b.) Suunnittele tarvittava raudoitemäärä. c.) Varmista työympäristö niin, ettei sortumavaaraa ole. Tarkista myös, että kuorimuuri on riittävän hyvin ankkuroitu takana olevaan rakenteeseen. Tarvittaessa lisää muuraussiteitä ankkuroinnin parantamiseksi. d.) Poista koko raudoitus joka ei ole ruostesuojattu, vaikka siinä ei olisi mitään merkkejä meneillä olevasta korroosiosta. e.) Raudoita ne vaakasaumat jotka tarvitsevat ruostumatonta korjausraudoitetta. f.) Korvaa vahingoittuneet tiilet. g.) Korjaa vahingoittuneet saumat. h.) Valitse korvaavia materiaaleja huolella niin, ettei julkisivu olennaisesti muutu. Työvaiheet Ruostuneen raudoituksen vaihdon yhteydessä osa vaakasaumasta avataan. Suurin sallittu kerralla avattava vaakasaumapituus riippuu korjattavan muuratun rakenteen kapasiteettista kantaa paljastettua vaakasauma-aluetta. Korjattavan muuratun rakenteen perusteella määritetään sopiva paljastettava pituus. Kannattaa paljastaa vain lyhyitä saumanpituuksia kerralla. Rakennesuunnittelija määrittää korjaustavan. Raudoituksen takana oleva sisäpuolinen laastisauma kannattaa säilyttää, koska se pienentää riskiä ettei kuorimuurin takana olevaan ilmarakoon menee saumalaastia (ks. viereinen kuva). Periaatekuva Sovita korjausraudoite paljastettuun saumaan ja saumaa se kiinni samanvärisellä ja samantyyppisellä saumalaastilla kuin vanha sauma. Tiivistä sauma kunnolla niin, että koko tila täyttyy saumalaastilla. Saumaan ei saa jäädä ilmakuplia. Jos raudoitettava osuus on pitempi kuin kerralla paljastettu sauma, täytetään ainoastaan 60 % paljastetusta saumasta. Tämän jälkeen sauma saa kovettua, ennen kuin seuraava osuus saumasta paljastetaan. Ennen kuin vaihdetaan aukkojen yläpuolisia ja tiilipilareiden raudoituksia, on ensin tehtävä rakenteellinen mitoitustarkastelu, jolla varmistetaan että muurattu rakenne kestää korjaustoimenpiteet. Toinen vaihtoehto on käyttää holvimuotteja tai tukia. Rakennesuunnittelija määrittää korjaustavan.

8 TEKNINEN LIITE - BISTÅL sivu 8.(8) Materiaali, laatu, saatavuus 1 Materiaaliominaisuuksia Korroosiosuoja: R1 - austeniittinen ruostumaton, haponkestävä teräs R3 - austeniittinen ruostumaton teräs R13 - sinkitty teräs > 265g/m2 ob - suojaamaton teräs 2 CE-merkintä Tuote noudattaa EC-direktiivin 89/106/CEE liite ZA, EN määräyksiä. SP Sveriges provnings- och forskningsinstitut AB on suorittanut CE-tyyppitestaukset Nr 0402 EN-845-3:2003 mukaan. 3 Saatavuus Amutek Oy:n varastolaatu on Bi 37rf. Vantaalla varastopituus on 4m. kpl 4 m 1 kpl nippu 40 m 10 kpl puntti 200 m 50 kpl lava 4000 m 1000 kpl Tehdastoimitettujen AMU-ylityspalkkien mukana on mahdollista tilata pituuksia: 2 m 2,5 m 3 m 4 m Muita laatuja, malleja ja pituuksia saatavana tilauksesta.
