AMU-ylityspalkki: laatuselvitys 2009

Transkriptio

1 TEKNINEN LIITE - AMU 1 (8) AMU-ylityspalkki: laatuselvitys 2009 YLEISTÄ: AMU-ylityspalkkia käytetään julkisivumuurauksissa ovi-, ikkuna- ja muiden aukkojen ylityksissä. AMU-ylityspalkki on jämäkkä, rakenteisiin jäävä rakenneteräksinen palkki, joka toimii osana rakennetta aukon yläpuolisen muurauksen kantavana palkkina. Amutek Oy on panostanut AMU-ylityspalkin kehittämiseen ja laatuun vuodesta KÄYTTÖKOHTEET: Julkisivumuurauksissa, kun muurauksessa on aukko, jonka yläpuoli tullaan muuraamaan. AMU-ylityspalkin pohjaleveydeksi yleensä valitaan tiilen leveys esim. 85mm-135mm. AMU-ylityspalkkeja valmistetaan halutuissa pituuksissa 300mm-4000mm. Yli 4000mm AMU-ylityspalkit jatkohitsataan. Erikoispalkkien valmistaminen on myös mahdollista, esim. ulko- ja sisäkulmat, hitsattuina tai avokulmina, yms. Asiakkaalla on mahdollisuus valita, haluaako AMU-ylityspalkit kuumasinkittynä (harmaa), kuumasinkittynä ja näkyvä pohja polttomaalattuna, ruostumattomana tai ruostumattomana ja näkyvä pohja polttomaalattuna. Toimituksen mukana on "aukko-palkki" -luettelo ja asennusohje. TERÄS: AMU-ylityspalkit valmistetaan kuumasinkitystä ohutlevystä, joka on rakenneteräksestä: S320GD+Z350MAC. Tämän rakenneteräksen S320GD minimimyötölujuus on 320N/mm². Käytettävät ainevahvuudet 2,0mm, 2,5mm, 3,0mm. PINNOITUS: AMU-ylityspalkeissa käytettävä pinnoite on Z350MAC. Kuumasinkityn pinnoitteen massalla 350g/m² on sinkityksen paksuus noin 25 µm/puoli. Koodissa Z350MAC: Z=kuumasinkitty pinnoite, M=pinnoitteen kuvio, A=pinnan laatu: peruspinta, C=pinnoitteen suojaus: kemiallinen passivointi. MAALAUS: Ennen maalausta tehdään tarvittava ohennepesu. Jauhe: Arsonsisin polyesterijauhe. Maalaussumutus, poltto noin 200 C noin 20 minuuttia. AMU-ylityspalkkien annetaan jäähtyä noin 1-2 tuntia ennen pakkausta riippuen AMU-ylityspalkin ainevahvuudesta. Maalauksella saatava suojakerrospaksuus on noin 100 µm. Käytämme RAL-värikarttaa. MITOITUS: Mitoituspohjana käytämme Finnmap Consulting Oy:n tekemiä laskelmia. Katso: AMU-ylityspalkin laskentaperusteet ja DET 1-4. Palkit on mitoitettu 4 eri tiilityypille: 85mm leveä reikätiili ja kahitiili, 130mm leveä reikätiili ja 135mm leveä kahitiili. Mitoituksessa huomioidaan mm: tiilityyppi, aukon leveys ja aukon yläpuolinen kuorma. AMU-ylityspalkit toimitetaan työmaalle määrämittaisina aukkojen leveyden mukaan. Mitoituslaskelmien tueksi ja AMU-ylityspalkin kuormankantokyvyn varmistamiseksi tuotteelle on tehty laajoja koekuormituskokeita. AINEVAHVUUDET MITOITUKSESSA: AMU-ylityspalkit voidaan mitoittaa aukoittain kolmella eri ainevahvuudella: 2,0mm, 2,5mm tai 3,0mm. Perusmitoituksessa käytämme kaikkia kolmea ainevahvuutta: määrittävänä tekijänä laskentaperusteet ja muurareilta saamamme palaute ainevahvuuden sopivuudesta kyseiseen aukkoleveyteen. Voimme toimittaa palkit aukkoylityksiin myös asiakkaan mitoittamilla profiileilla. LISÄRAUDOITUS: AMU-ylityspalkki toimii osana rakennetta aukon yläpuolisen muurauksen kantavana palkkina. Suosittelemme lisäraudoitteeksi Bistål-tikasraudoitetta, kun muurausaukon leveys on yli 2,6 metriä tai kun aukon päälle tuleva muuraus on alle 0,8 metriä (katso DET4). Erikoiskohdissa, kuten kulmat, liikuntasaumat jne. kohteen oma rakennesuunnittelija suunnittelee ja määrittelee lisäraudoituksen tarpeen. AMU-ylityspalkista ja Bistål-tikasraudoitteesta on tehty mitoituslaskelmia tiettyihin erikoiskohtiin. Tehdastoimitettujen AMU-ylityspalkkien mukana on mahdollista tilata Bistål-tikasraudoitetta, pituudet 2000mm, 2500mm, 3000mm ja 4000mm. Vantaalla Bistål-tikasraudoitteen varastopituus on 4000mm. TYÖAIKAINEN TUENTA: Työaikainen tuenta suoritetaan DET 4 mukaan. VALMISTUS: Levyn leikkauksen ja särmäyksen jälkeen suoritetaan leikkauspintojen suojamaalaus. Mikäli palkit polttomaalataan suojamaalausta ei suoriteta. Valmistavalla tehtaalla on käytössä SFS-EN 9002 laatujärjestelmä. TEHDASTOIMITUS, VARASTOTOIMITUS: AMU-ylityspalkit valmistetaan työmaan aukkotietojen mukaan mitoitettuna. Työmaalle toimitetaan mitoitetut ja määrämittaiset AMU-ylityspalkit. Toimituksen mukana on "aukko-palkki"-luettelo ja asennusohjevihko. Mahdollisuus saada myös laminoidut työkuvat muurarien käyttöön. Kiireellisiin toimituksiin on saatavana varastomittoja Vantaalta. Varastomittoja on saatavana rajoitetusti sekä kuumasinkittynä että polttomaalattuna RAL9010 (Reinweiss - "perusvalkoinen") sävyyn. KULJETUS: Kuljetus työkohteeseen tapahtuu Kiitolinjan rahtikuljetuksella tai muulla ennaltasovitulla tavalla. VAKUUTUS: Amutek Oy:llä on AMU-ylityspalkille tuotevastuuvakuutus. Työkohteessa tulee käyttää Amutek Oy:lle mainittua tiililtä ja asennusohjeessa mainittuja asennusohjeita ja työaikaisia tuentoja. SAATAVILLA OLEVAT MUUT DOKUMENTIT: AMU-ylityspalkki tuotekortti, AMU-ylityspalkki mitoitus ja metrihinta, AMU-ylityspalkki laskentapalvelu, Asennusohje 2.

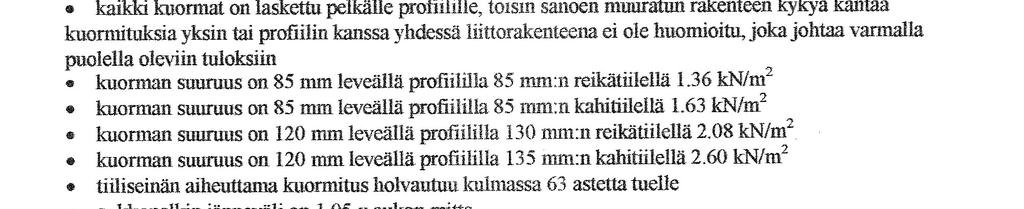

2 AMU-ylityspalkin laskentaperusteet TEKNINEN LIITE - AMU 2 (8)

3 AMU-ylityspalkin materiaali: S320GD+Z350MAC TEKNINEN LIITE - AMU 3 (8)

4 AMU-ylityspalkin kuumasinkitys: Z350MAC TEKNINEN LIITE - AMU 4 (8)

5 TEKNINEN LIITE - AMU 5 (8) AMU-ylityspalkin asennus DET1 AMU-ylityspalkki tukipinnoilla laastin päälle. Tiili AMU-ylityspalkin päälle.

6 TEKNINEN LIITE - AMU 6 (8) AMU-ylityspalkin asennus DET2 AMU-ylityspalkki tukipinnoilla tiilen päälle. Laasti AMU-ylityspalkin päälle.

7 TEKNINEN LIITE - AMU 7 (8) AMU-ylityspalkin asennus DET3 AMU-ylityspalkki tukipinnoilla tiilen päälle. Laasti AMU-ylityspalkin päälle. HUOM! AMU-ylityspalkin "selän" ja tiilen välitila täytettävä laastilla - lommahdusvaara.

8 Yleisohje aukkoylityksen raudoitukseen ja työaikaiseen tuentaan DET4 TEKNINEN LIITE - AMU 8 (8)
