PIENI ENERGIA-SYDÄN asennusohjeet

Koko: px

Aloita esitys sivulta:

Download "PIENI ENERGIA-SYDÄN asennusohjeet"

Tommi Hiltunen
8 vuotta sitten
Katselukertoja:

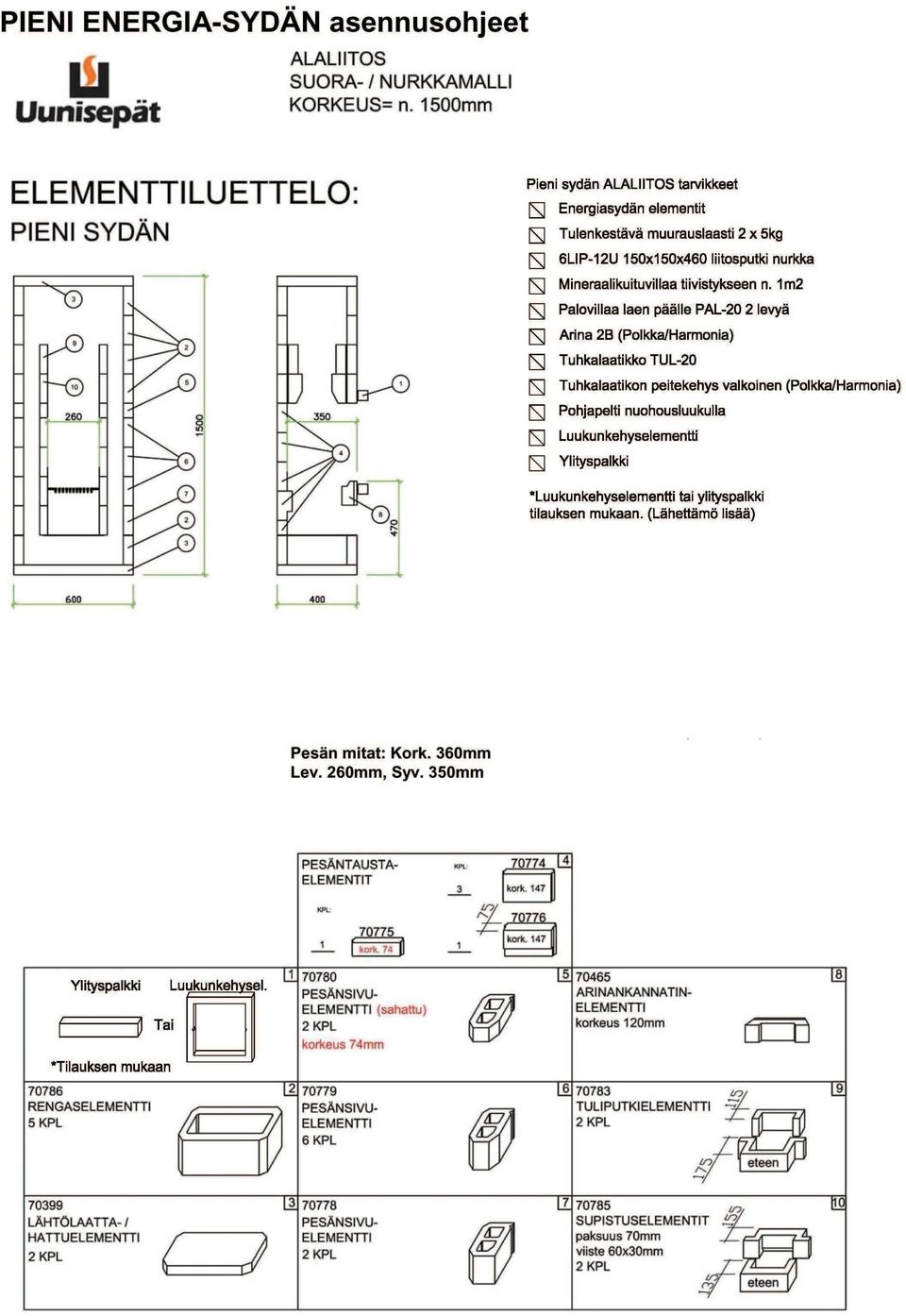

2 PIENI ENERGIA-SYDÄN asennusohjeet

3 ENERGIA-sydämet Yleistä Energia-sydämmellä tehdyt tulisijat ovat tehokkaita ja vievät vähemmän tilaa kuin perinteisesti muuratut tulisijat. Energiasydän takka voidaan asentaa suoralle seinälle tai nurkkaan! Tarvikkeet Energia-sydän toimitukseen sisältyvät tarvikkeet on lueteltu 1. sivulla, erikseen hankittavista tarvikkeista saat tietoa osoitteesta Suunnittelu Energia-sydän täyttää Suomen Rakentamismääräyskokoelman tulisijoja koskevien ohjeiden E3 ja E8 määräykset. Huomioithan ko. määräykset kun suunnittelet omaa tulisijaasi! Kuivuminen ja sisäänajo Anna täysin valmiin tulisijan kuivua savupelti ja suuluukut avoinna 2 viikkoa! Aloita lämmittäminen polttamalla tulisijassa kerran päivässä aivan pieniä määriä pienikokoista puuta kahden kolmen ensimmäisen lämmitysviikon ajan. HUOM! Poltto-ohjeiden noudattaminen ensisijaisen tärkeää, tutustu ohjeisiin osoitteessa Sallitut polttoaineet Tulisijassa voidaan polttaa kaikkia kotimaisia puulajeja. Puun tulee olla täysin kuivaa. Suositus on polttaa sekapuuta. Tulisijassa ei saa polttaa: hiiltä, prikettiä, pellettiä, käsiteltyä puuta eikä mitään mikä saattaa aiheuttaa myrkyllisiä palamiskaasuja. Pelkän paperi ja pahviroskan polttaminen on kielletty runsaan nokeentumisen takia. Tulisijan puhdistus ja huolto Tuhkalaatikko ja takkapesä tulee tyhjentää aina ennen takan sytyttämistä! Tällä varmistetaan tarvittava palamisilman saanti, lisätään tuotteen käyttöikää! Nuohoojan tulee puhdistaa tulisija ja hormi vähintään kerran vuodessa! HUOM! Tarkemmat käyttö- ja hoito-ohjeet löydät osoitteesta tutustu niihin ennen tuotteen käyttöä!

sivulla, erikseen hankittavista tarvikkeista saat tietoa osoitteesta www.takkatuli.

4 Perustus Energia-sydän takka tulee perustaa painumattomalle ja palamattomalle pohjalle. Huomioi valmiin takan vaatima kantavuus. Takan perustuksen oltava samalla tasolla valmiin lattiapinnan kanssa. Hormi Energia-sydän voidaan liittää elementti- tai tiilihormiin! Elementtihormissa sisäputken halkaisija min. 150mm ja tiilihormissa 150X150(puolikivi) tai 150x300mm (kokokivi). Varmista että hormissa on savupelti. Myös nuohousluukun asentaminen on suositeltavaa. Hormiliitos takaa, kulmista tai sivuilta. Kts. Sivu 1, pohjakuvat Hormiliitoksen on oltava ehdottoman tiivis, veto-ongelmien välttämiseksi Vanhat hormit täytyy nuohota ja testata ennen käyttöönottoa! Suojaetäisyydet Kuori on muurattava aina kokonaan sydämen ympäri, kts. Sivu 1! Suojaetäisyydet valmiin takan pinnasta: ylös 150mm, sivuille 50mm ja alas 50mm! Luukun kohdalta huoneeseen päin suojaetäisyys on 1000mm. Palomuuri Huolehdi että suojaetäisyydet täyttyvät. Saneeraus kohteissä suositellaan aina muuraamaan palomuuri ennen takan tekoa! Näin varmistat turvallisen asennuksen! Kts. Sivu1, pohjakuvat! Palomuurin voi muurata tiilestä, siporex- tai kevytsoraharkosta. Myös muut palamattomat materiaalit käyvät! Asennuslämpötila Energia-sydän elementit on kannettava ajoissa ennen asennusta lämpimään kuivumaan! Asennuspaikan sekä elementtien lämpötilan on oltava väh. 10 astetta!

Varmista että hormissa on savupelti. Myös nuohousluukun asentaminen on suositeltavaa. Hormiliitos takaa, kulmista tai sivuilta. Kts.

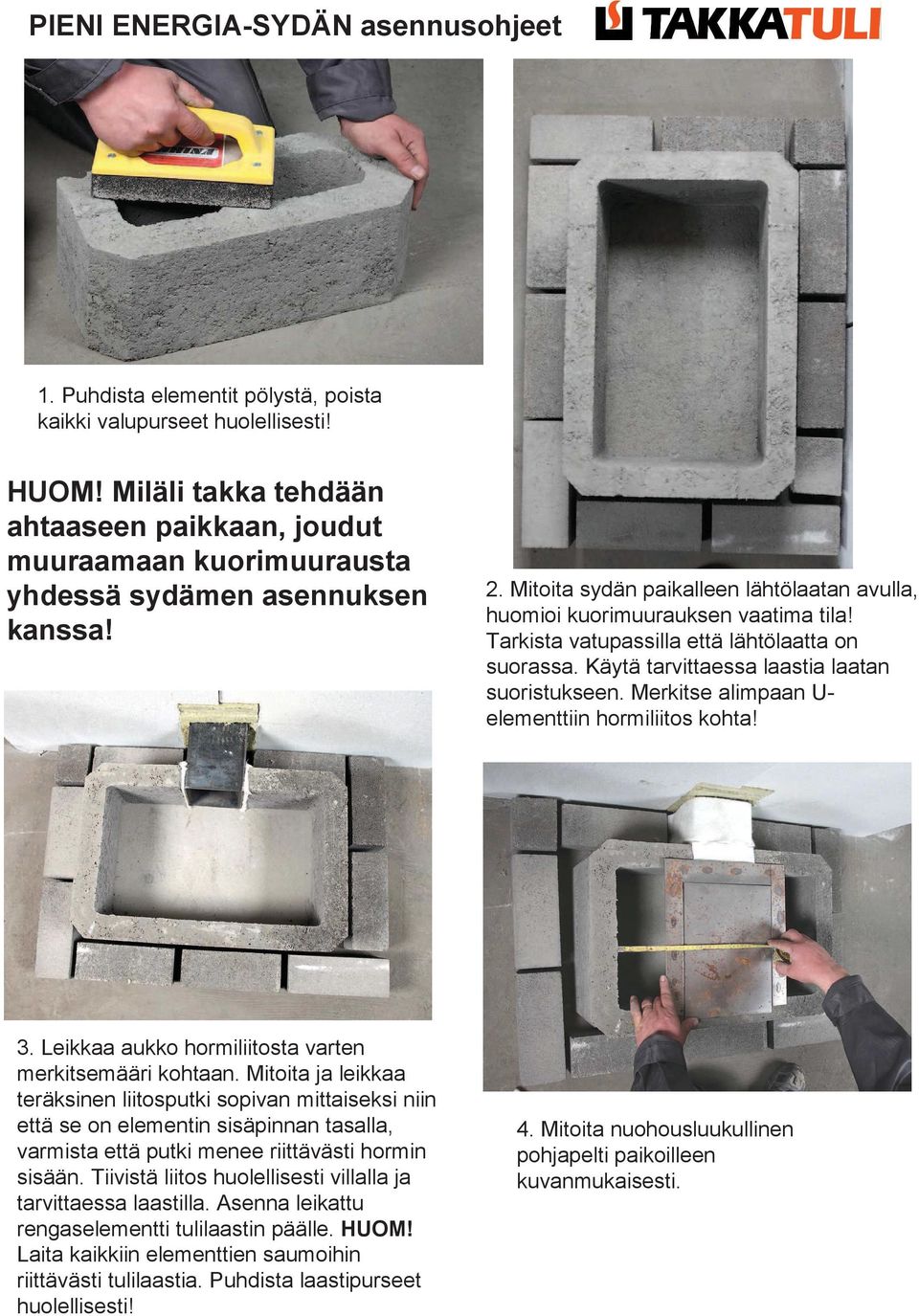

5 1. Puhdista elementit pölystä, poista kaikki valupurseet huolellisesti! HUOM! Miläli takka tehdään ahtaaseen paikkaan, joudut muuraamaan kuorimuurausta yhdessä sydämen asennuksen kanssa! 2. Mitoita sydän paikalleen lähtölaatan avulla, huomioi kuorimuurauksen vaatima tila! Tarkista vatupassilla että lähtölaatta on suorassa. Käytä tarvittaessa laastia laatan suoristukseen. Merkitse alimpaan U- elementtiin hormiliitos kohta! 3. Leikkaa aukko hormiliitosta varten merkitsemääri kohtaan. Mitoita ja leikkaa teräksinen liitosputki sopivan mittaiseksi niin että se on elementin sisäpinnan tasalla, varmista että putki menee riittävästi hormin sisään. Tiivistä liitos huolellisesti villalla ja tarvittaessa laastilla. Asenna leikattu rengaselementti tulilaastin päälle. HUOM! Laita kaikkiin elementtien saumoihin riittävästi tulilaastia. Puhdista laastipurseet huolellisesti! 4. Mitoita nuohousluukullinen pohjapelti paikoilleen kuvanmukaisesti.

Merkitse alimpaan U- elementtiin hormiliitos kohta! 3. Leikkaa aukko hormiliitosta varten merkitsemääri kohtaan.

6 5. Asenna teräväkulmaiset pesäelementit sekä matala leikattu peräseinäelementti paikoilleen. Käytä tulilaastia kaikkiinelementtisaumoihin. 6. Asenna seuraavaksi viistetyt pesäelementit, sekä paksumpi peräseinäelementti paikoilleen (kapea puoli alaspäin). 7. Laita arinan kannatinelementti tilapäisesti paikoilleen ja testaa että arina tulee suoraan. Asenna seuraavat pesäelementit paikoilleen. 8. Asenna loput pesäelementit paikoilleen jätä matalat poskikanavat viimeiseksi. Leikkaa tarvittaessa viimeinen peräseinäelementti poskikanavien yläreunan tasalle.

Laita arinan kannatinelementti tilapäisesti paikoilleen ja testaa että arina tulee suoraan. Asenna seuraavat pesäelementit paikoilleen. 8.

7 10. Asenna supistuselementit paikoilleen. Käytä tulenkestävää laastia saumoissa. Tarkista oikea asennusjärjestys 2.sivun räjäytyskuvasta. 9. Asenna seuraava rengaselementti paikoilleen. Puhdista supistuselementit huolellisesti ennen asennusta. 11. Asenna loput rengaselementit paikoilleen. Tarkista että sydän on suorassa joka suuntaan. 12. Asenna sydämen kansielementti paikoilleen, käytä saumassa riittävästi tulenkestävää laastia.

Puhdista supistuselementit huolellisesti ennen asennusta. 11. Asenna loput rengaselementit paikoilleen.
