1 Vesivek Tul Rev. Sivu 1/6 PARVEKKEIDEN SADEVEDENPOISTOJÄRJESTELMÄ (uudet laatat ja laatassa vesiura sekä loiskekuppi, ei tiivistysuraa) 1. Tuotekuvat kuva 1: tuote asennettuna kuva 2: periaatekuva kuva 3: periaatekuva Täyttää EI60 palovaatimuksen Patenttihakemus Nro:t ja Kuva 1 Kuva 2 Kuva 3 2. Tuotekuvaus Parvekkeen sadevedenpoistojärjestelmän avulla voidaan vedet voidaan johtaa parvekelaatoilta hallitusti alas. Periaatteena on, että parvekelaatassa on valmiina laatan valun yhteydessä asennettu ruostumattomasta teräksestä valmistettu parvekekaivo. Vesi ohjataan ylemmiltä parvekkeilta alaspäin 73mm:n alumiiniputkea pitkin. Putken seinämäpaksuus on 1,3 mm ja pituus 2850mm. Putki ylettyy laatalta toiselle, mikäli laattojen vapaa väli ei ylitä 2870mm:ä. Tarvittaessa putkia voidaan jatkaa. Ylemmän parvekkeen vedet eivät ohjaudu alemmalle parvekkeelle siivilä/asennusholkin ansiosta (kuva 2). Alemman parvekkeen vedet ohjautuvat kuitenkin samaan putkistoon siivilä/asennusholkissa olevien aukkojen kautta.

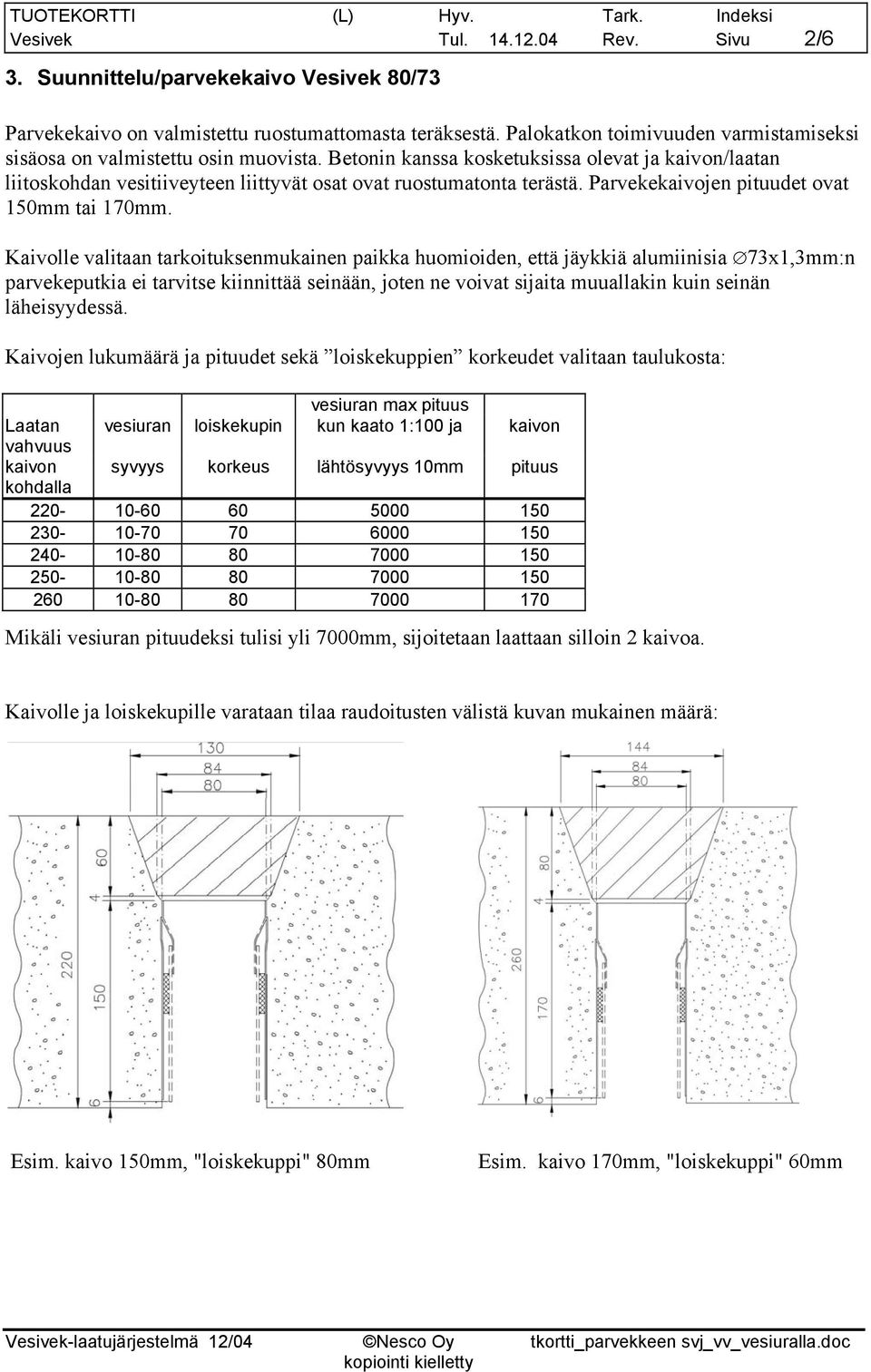

2 Vesivek Tul Rev. Sivu 2/6 3. Suunnittelu/parvekekaivo Vesivek 80/73 Parvekekaivo on valmistettu ruostumattomasta teräksestä. Palokatkon toimivuuden varmistamiseksi sisäosa on valmistettu osin muovista. Betonin kanssa kosketuksissa olevat ja kaivon/laatan liitoskohdan vesitiiveyteen liittyvät osat ovat ruostumatonta terästä. Parvekekaivojen pituudet ovat 150mm tai 170mm. Kaivolle valitaan tarkoituksenmukainen paikka huomioiden, että jäykkiä alumiinisia 73x1,3mm:n parvekeputkia ei tarvitse kiinnittää seinään, joten ne voivat sijaita muuallakin kuin seinän läheisyydessä. Kaivojen lukumäärä ja pituudet sekä loiskekuppien korkeudet valitaan taulukosta: Laatan vahvuus kaivon kohdalla vesiuran max pituus vesiuran loiskekupin kun kaato 1:100 ja kaivon syvyys korkeus lähtösyvyys 10mm pituus Mikäli vesiuran pituudeksi tulisi yli 7000mm, sijoitetaan laattaan silloin 2 kaivoa. Kaivolle ja loiskekupille varataan tilaa raudoitusten välistä kuvan mukainen määrä: Esim. kaivo 150mm, "loiskekuppi" 80mm Esim. kaivo 170mm, "loiskekuppi" 60mm

3 Vesivek Tul Rev. Sivu 3/6 4. Palokoe, täyttää EI60 vaatimukset Järjestelmä ja siihen kuuluva läpivienti pidättää paloa jopa 60min eli lämmön nousu ylemmällä parvekkeella pysyy alle 180 C o :n. Yleisenä vaatimuksena on 30min palonpidätys. lämmön nousu [C] aika [min] rst-kaivo ilman palokatkoa Vesivek 80/73 kaivo palokatkolla hyväksytyn raja 5. Tuotteen vaihtoehtoiset käyttötavat Vaihtoehto 1; suorat putket Kun kaivot ovat samalla linjalla, voidaan vedenpoisto parvekelaatoilta toteuttaa suorilla putkilla ilman seinäkiinnikkeitä. Vaihtoehto 2; putket mutkilla Kun kaivot sijaitsevat eri linjoilla, käytetään käytetään mutkakappaleita. Mutkien kaltevuuskulma on 85 o. Mutkia tarvitaan esim. mikäli ylimmän parvekkeen katolta johdetaan vedet samaan putkistoon ja ylin kaivo on sijoitettu eri kohdalle muun muut kaivot. Toisinaan mutkia tarvitaan myös alimman parvekkeen alla, jos putkistoa joudutaan siirtämään sivu- tai syvyyssuunnassa. Kun putkistoon liittyy mutkakappaleita, putket kiinnitetään seinäkiinnikkeillä. Seinäkiinnikkeenä käytetään tavallisesti 1-pistekiinnikettä, jolloin putken ulkonema kiinnityspinnasta on 25mm. Mikäli putki on tätä kauempana seinästä, käytetään seinäkiinnikkeen kanssa ulostuontiosaa. Putken tulisi kuitenkin sijaita seinän läheisyydessä Max. 200 mm:n etäisyydellä. Vaihtoehto 3 Putkistolla voidaan toteuttaa myös parvekelaatan ulkopuolinen normaali sadeveden poistojärjestelmä, esim. parvekkeen katolta. Putket voidaan liittää liukulähtöjen avulla Vesivekin kulmikkaaseen K13 ja puolipyöreään P13 kouruun. Putkijärjestelmä pystyy tuomaan vedet alas 71m 2 vaakasuoralta pinnalta.

4 Vesivek Tul Rev. Sivu 4/6 6. Järjestelmän edut palokatko integroituna kaivoon ->ei näkyvää palokatkoa, taloudellisuus, turvallisuus kun lasitus lisätään jälkeenpäin eikä mahdollinen palokatkon tarve tule esiin lasitusratkaisua tehtäessä. Läpäisee EI60 palokokeen ja pidättää paloa vähintään 60min. Vaatimus EI30 kun lasitetaan parvekkeet. siivilä/asennusholkin aukot ->aukkojen kautta vesi valuu putkistoa pitkin alas alumiiniputkisto ->pitkäikäisyys ->palotilanteessa alumiini ei tuota myrkyllisiä palokaasuja, vrt. pvc:n myrkyllinen kaasu 1,3mm seinämä putkissa ->mekaaninen kestävyys. Samaa putkea voidaan käyttää alimman parvekkeen alla ns. potkunkestävänä alastulona jäykkä putki ->ei tarvita seinäkiinnikkeitä, jolloin voidaan sijoittaa muuallekin kuin aivan seinän viereen seinään kiinnitysjärjestelmä ->tarvittaessa monipuolinen ja tukeva putkien seinäänkiinnitysjärjestelmä, joilla putki voidaan kiinnittää mm:n etäisyydelle seinästä pulveripolttomaalaus ->useita värejä, maalin pysyvyys hyvä, kaunis ulkonäkö kaivot ruostumatonta terästä -> ei jousta, jolloin läpiviennin ja laatan välinen sauma kestää tiiviinä pitkään valutuki/valusarja ->kaivot ovat suorassa ja samalla kohdalla 7. Jäätymisen ehkäisy Parvekeputkistot pyrkivät jäätymään talvella, koska aurinko lämmittää ylimmäisiä parvekkeita ja niiltä sulava vesi menee putkistoon jäätyen varjossa olevaan kylmempään kohtaan. Tämän vuoksi järjestelmä suositellaan varustettavan sulatuskaapelilla. Kohteet, joissa parvekkeen katon vedet johdetaan parvekkeiden läpikulkeviin putkiin, tulee ehdottomasti varustaa sulatuskaapelein. Muulta katolta kuin parvekkeen katolta ei tule johtaa sadevesiä parvekkeen putkistoon vaikka ne varustettaisiin sulatuskaapelein.

5 Vesivek Tul Rev. Sivu 5/6 8. Kaivon asentaminen/parvekekaivo Vesivek 80/73 Järjestelmän ulkonäön, toimivuuden ja asennettavuuden vuoksi on tärkeää että kaivot ovat suorassa, samalla linjalla eikä kaivon kaksoisseinämän sisään ei ole päässyt betonia. Jos laattoja valetaan useampiin muotteihin, tulee kaivo asentaa huolella samalle kohdalle kaikkiin muotteihin, muuten ei putkien asentaminen ole mahdollista. Periaatekuva ja osat: Irroitusura Vanttiruuvi Alakansi Asennuksen vaiheet: 1. Kiinnitetään "loiskekuppi" muottiin ja siihen sovitetaan vesiurat. 2. Kiinnitetään alakansi "loiskekupin" päälle 3:lla ruuvilla.

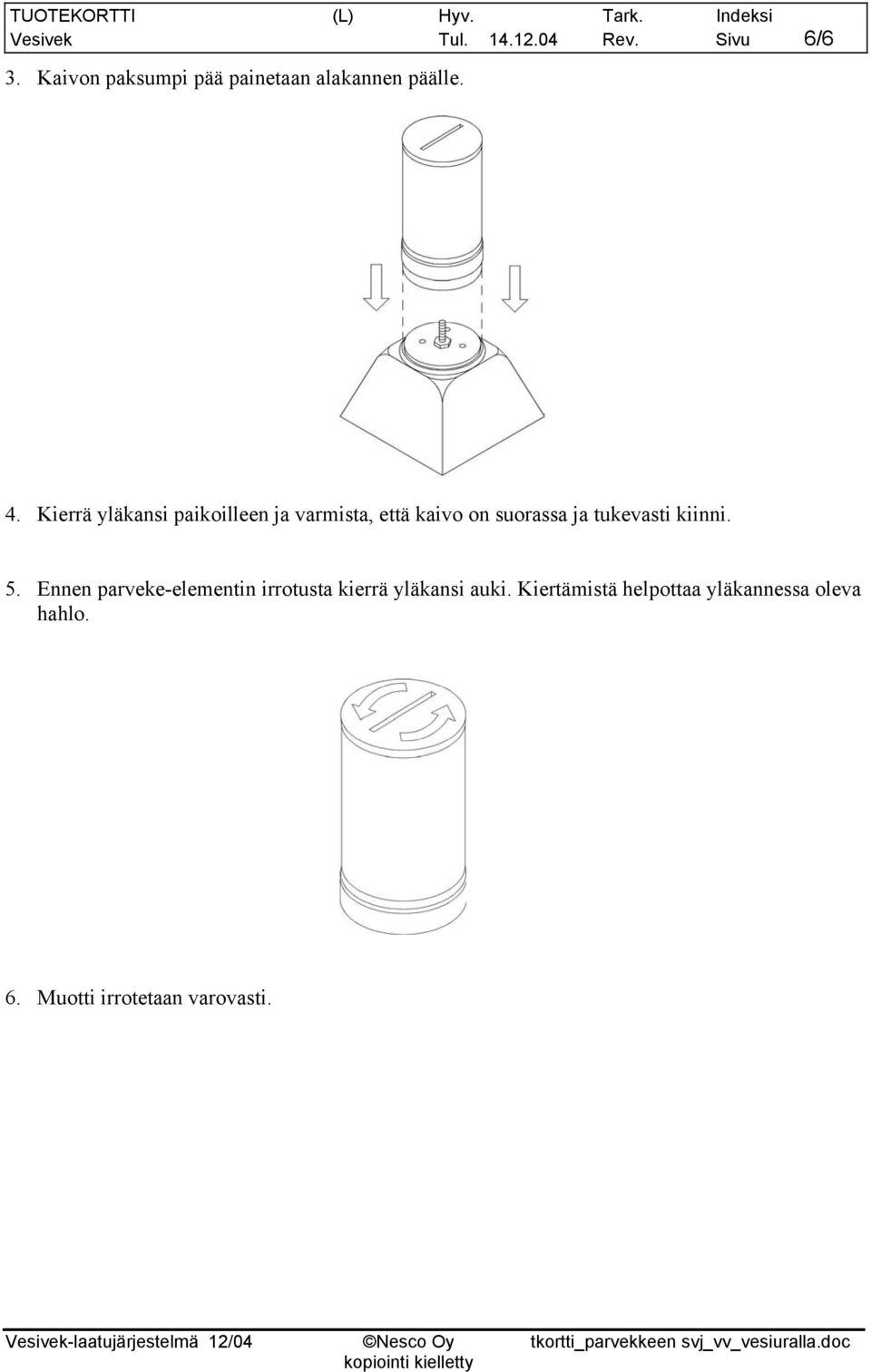

6 Vesivek Tul Rev. Sivu 6/6 3. Kaivon paksumpi pää painetaan alakannen päälle. 4. Kierrä yläkansi paikoilleen ja varmista, että kaivo on suorassa ja tukevasti kiinni. 5. Ennen parveke-elementin irrotusta kierrä yläkansi auki. Kiertämistä helpottaa yläkannessa oleva hahlo. 6. Muotti irrotetaan varovasti.
