EKO+ 400 grafit työohje

Transkriptio

1 EKO+ 400 grafit työohje

2 Sisällysluettelo Toimitukseen valmistautuminen..sivu.3 Harkkojärjestelmä ja mitoitus...sivu.4 Harkkojen ladonta ja raudoitus sivu.6 Harkon ulkokuoren liiman annostelu..sivu.8 Harkkojen tiivistys..sivu.9 Harkkojen valaminen.sivu.10 Aukkopielet ja aukkoylitykset sivu.11 Sähkörasioiden asennus...sivu.13 Välipohjat.sivu.14 Syvennyksien toteutusvaihtoehtoja.sivu.15

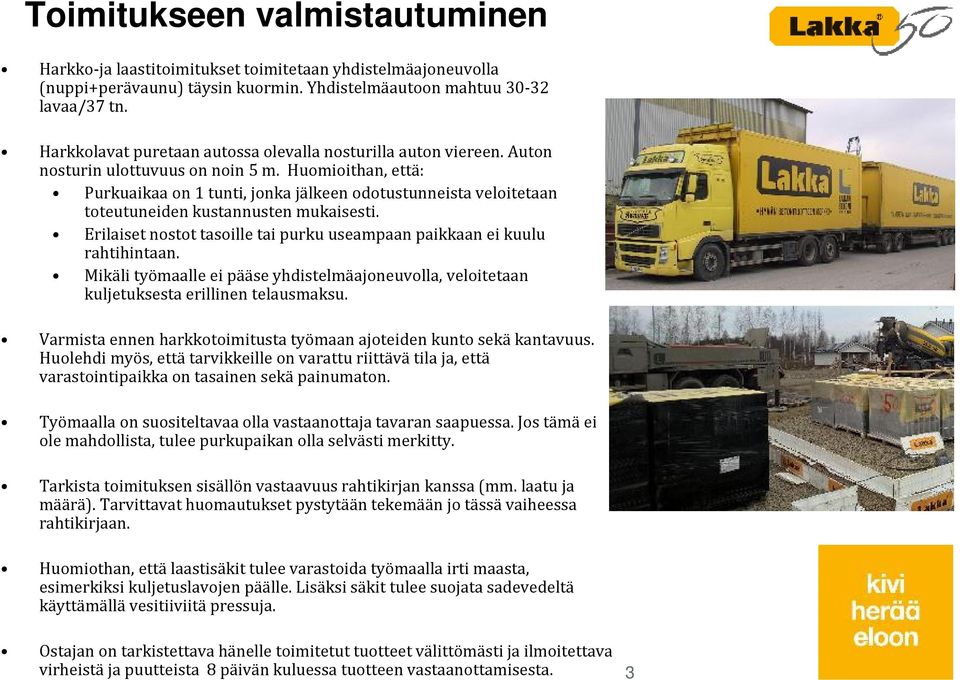

3 Toimitukseen valmistautuminen Harkko-ja laastitoimitukset toimitetaan yhdistelmäajoneuvolla (nuppi+perävaunu) täysin kuormin. Yhdistelmäautoon mahtuu lavaa/37 tn. Harkkolavat puretaan autossa olevalla nosturilla auton viereen. Auton nosturin ulottuvuus on noin 5 m. Huomioithan, että: Purkuaikaa on 1 tunti, jonka jälkeen odotustunneista veloitetaan toteutuneiden kustannusten mukaisesti. Erilaiset nostot tasoille tai purku useampaan paikkaan ei kuulu rahtihintaan. Mikäli työmaalle ei pääse yhdistelmäajoneuvolla, veloitetaan kuljetuksesta erillinen telausmaksu. Varmista ennen harkkotoimitusta työmaan ajoteiden kunto sekä kantavuus. Huolehdi myös, että tarvikkeille on varattu riittävä tila ja, että varastointipaikka on tasainen sekä painumaton. Työmaalla on suositeltavaa olla vastaanottaja tavaran saapuessa. Jos tämä ei ole mahdollista, tulee purkupaikan olla selvästi merkitty. Tarkista toimituksen sisällön vastaavuus rahtikirjan kanssa (mm. laatu ja määrä). Tarvittavat huomautukset pystytään tekemään jo tässä vaiheessa rahtikirjaan. Huomiothan, että laastisäkit tulee varastoida työmaalla irti maasta, esimerkiksi kuljetuslavojen päälle. Lisäksi säkit tulee suojata sadevedeltä käyttämällä vesitiiviitä pressuja. Ostajan on tarkistettava hänelle toimitetut tuotteet välittömästi ja ilmoitettava virheistä ja puutteista 8 päivän kuluessa tuotteen vastaanottamisesta. 3

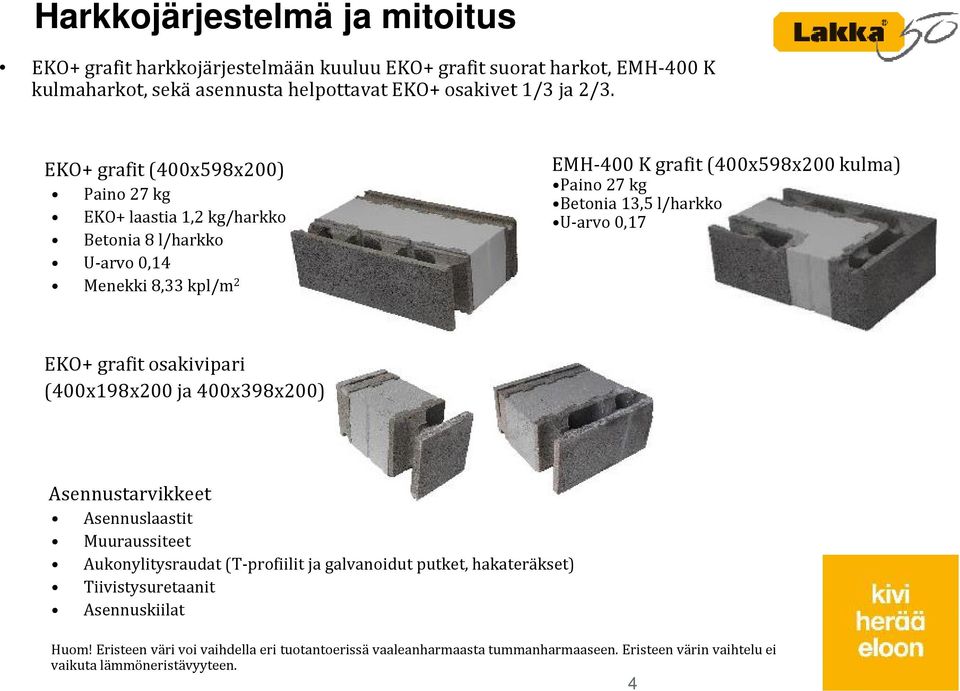

4 Harkkojärjestelmä ja mitoitus EKO+ grafitharkkojärjestelmään kuuluu EKO+ grafitsuorat harkot, EMH-400 K kulmaharkot, sekä asennusta helpottavat EKO+ osakivet 1/3 ja 2/3. EKO+ grafit(400x598x200) Paino 27 kg EKO+ laastia 1,2 kg/harkko Betonia 8 l/harkko U-arvo 0,14 Menekki 8,33 kpl/m 2 EMH-400 K grafit(400x598x200 kulma) Paino 27 kg Betonia 13,5 l/harkko U-arvo 0,17 EKO+ grafit osakivipari (400x198x200 ja 400x398x200) Asennustarvikkeet Asennuslaastit Muuraussiteet Aukonylitysraudat (T-profiilit ja galvanoidut putket, hakateräkset) Tiivistysuretaanit Asennuskiilat Huom! Eristeen väri voi vaihdella eri tuotantoerissä vaaleanharmaasta tummanharmaaseen. Eristeen värin vaihtelu ei vaikuta lämmöneristävyyteen. 4

5 EKO+ eristeharkot ladotaan 1/3 kiven limityksellä. Tällöin ladonnan korkeus ja vaakaetenemä ovat 200 mm:n kerrannaisia. Mikäli rakennesuunnitelmissa on anturaan esitetty asennettavaksi tartuntateräksiä, kannattaa ne asentaa anturaan valuonteloiden mittojen mukaan. EKO+ järjestelmässä voidaan käyttää EMH-400 grafit harkkoa yhdistelmärakenteena mm. maanpaineseinissä, aukonylityksissä, sekä raskaita kiinnityksiä vaativissa kohdissa. 5

6 Harkkojen ladonta ja raudoitus Harkkojen ladonta aloitetaan aina nurkasta. Ladonnan suoruuden ja sijainnin varmistamiseksi käytetään kulmissa päätytolppia, joihin kiinnitetään linjalangat osoittamaan seinän ulkolinja. Vaakasuuntaisen suoruus on syytä tarkistaa säännöllisesti vatupassilla. Ensimmäisen harkkokerroksen asennuksessa anturan päälle käytetään valettavan sisäkuoren osalla anturakiiloja ja ulkokuoren alla laastia. Jos laastisauman paksuus on alle 5 mm voidaan laastina käyttää EKO+ ohutsaumalaastia. 6

7 Seuraavat kerrokset ladotaan aloittaen nurkasta 200 mm:n limityksellä Harkot ladotaan samansuuntaisesti, jolloin jälkivaluontelot tulevat päällekkäin Kulmissa käytetään EMH-400 K kulmaharkkoa. Kulmakivien kätisyys vaihtuu kerroksittain kääntämällä kivi ylösalaisin. Raudoitus asennetaan ladonnan yhteydessä. Tarvittavan raudoituksen määrittää kohteen rakennesuunnittelija. Minimikutistumisraudoituksena käytetään harkon molemmissa kuorissa 8 mm:n harjaterästä joka toisessa saumassa. Pystyraudoitusta tarvitaan EKO+ rakenteessa aukkopielissä (10 mm harjateräs). Lisäksi jos seinään kohdistuu vaakakuormia, määrittää rakennesuunnittelija tarvittavan pystyraudoituksen. 7

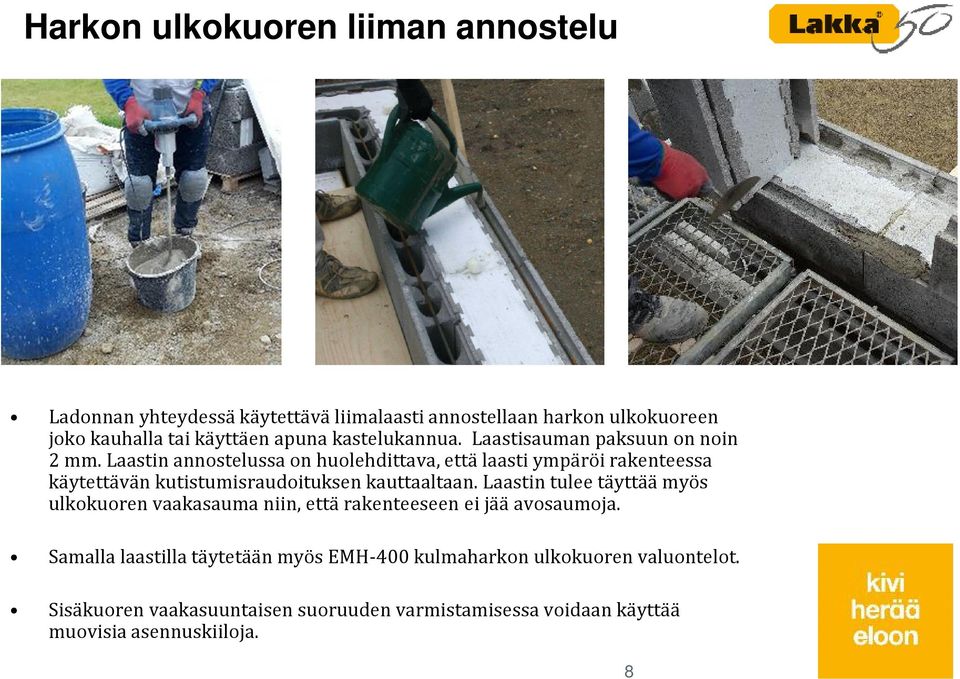

8 Harkon ulkokuoren liiman annostelu Ladonnan yhteydessä käytettävä liimalaasti annostellaan harkon ulkokuoreen joko kauhalla tai käyttäen apuna kastelukannua. Laastisauman paksuun on noin 2 mm. Laastin annostelussa on huolehdittava, että laasti ympäröi rakenteessa käytettävän kutistumisraudoituksen kauttaaltaan. Laastin tulee täyttää myös ulkokuoren vaakasauma niin, että rakenteeseen ei jää avosaumoja. Samalla laastilla täytetään myös EMH-400 kulmaharkon ulkokuoren valuontelot. Sisäkuoren vaakasuuntaisen suoruuden varmistamisessa voidaan käyttää muovisia asennuskiiloja. 8

9 Harkkojen tiivistys Harkkojen vaaka-ja pystysaumoissa käytetään eristeen kohdalla vahän paisuvaa pistooliuretaanivaahtoa. Ennen seuraavan harkon ladontaa, uretaanivaahtoannostellaan kahtena palkona eristeen ulkolaitoihin. Koko harkkokerroksen ladonnan jälkeen, eristeiden välinen pystykolo tiivistetään myös uretaanivaahdolla. 9

10 Harkkojen valaminen Harkkojen sisäkuoren valu tehdään kerroksittain. Suositeltava kertavalukorkeus on 1,1 m (6 harkkokerrosta). Työsauma jätetään aina ylimmän harkon puoliväliin. Ennen valua, tulee harkkorakenne kastella hyvin. Kastelu parantaa betonin ja harkon tartuntaa. Ennen valamista aukkojen sisäkuoren pystysivut tulee muotittaaesimerkiksi puuta tai vanerilevyjä apuna käyttäen. Valu tehdään pumppuvaluna. Valussa suositellaan käytettäväksi 2 tuuman letkua tai letkun päähän asennettavaa supistajaa. Valumassana käytetään sokkelin osalla C30/37 XF1 XC4 (K30 XF1 XC4), notkeus S5+nesteytin, maxkiviaines 8-10 mm. Sokkelitasosta ylöspäin voidaan käyttää edullisempaa sisätiloihin soveltuvaa massaa C30/37 XC1, notkeus S5+nesteytin, max kiviaines 8-10 mm. 10

11 Aukkopielet ja aukkoylitykset Aukkojen pielissä tulee käyttää joka saumassa muuraussiteitä (rst4 mm). Myös ylimmässä harkkokierrossa käytetään muuraussiteitä k600. Harkkoon lovetaan tila muuraussiteelle. Sopiva asennusetäisyys aukon reunasta on noin 60 mm käytettäessä ikkunakiinnityksessä apukarmia. Ilman apukarmia siteen asennusetäisyys on mm aukon reunasta. Aukkopielissä käytetään sisäkuoressa pystyteräksiä. Mikäli suunnitelmissa ei ole muuta mainittu, käytetään 10 mm harjaterästä joka asennetaan ensimmäiseen täyteen valureikään. Ennen aukkopalkkien asennusta tehdään rakenteen betonivalut aukkojen tukien osalta aukon yläpintaan saakka. Tällä varmistetaan pielien osalta, että betoni täyttyy valuonteloihin kauttaaltaan. 11

12 Betonivalun päälle asennetaan sisäkuoren osalle sinkitty t-teräsprofiili (80x40) ja ulkokuoreen galvanoitu teräsputki. Minimitukipintana tuella käytetään 200 mm aukon molemmin puolin. T- profiilin rei ityksiin asennetaan tuella 2 kpl 10 mm harjaterästappeja L=50 mm. T-profiilit sekä putket toimitetaan työmaalle 6 m salkoina ja ne pätkitään määrämittaan työmaalla. Aukkoylityksissä EKO+ harkko ladotaan ensimmäisessä palkkikerroksessa ylösalaisin. Näin raudoitusurat tulevat alaspäin. Raudoitusura alaspäin ladotun harkkokerroksen ulkokuoressa olevat kevennysontelot täytetään EKO+ laastilla. Seuraavat harkkokerrokset ladotaan normaalisti ulkokuoren kevennysontelot alaspäin. Aukkoylityspalkkeihin asennetaan hakateräkset suunnitelmien mukaan. Asennus tehdään ladonnan jälkeen t-teräksen pystylaipassa oleviin reikiin. Ennen valua, aukko tulee tukea pystytolpilla taipumien estämiseksi. Kuormituspinnan leventämiseksi käytetään tukien alla aluspuita. Tukien määrä 1 kpl jokaista alkavaa aukkometriä kohden. 12

13 Sähkörasioiden asennus Sähköasennukset tehdään sähkösuunnitelmien mukaan. Asennuksen saa tehdä vain alan pätevyyden omaava henkilö. Sähköputket tulisi sijoittaa valuseinissä aina pystysuuntaisesti. Vaakasuuntaiset putkitukset vaikeuttavat seinän betonointia. Ulkokuoren osalla ei saa käyttää vaakasuuntaisia sähkövetoja. Rasioiden sijoitus sähkömääräysten mukaan. Optimaalinen paikka rasioiden sijoittelussa olisi joko kiven ala-tai yläreuna ja pituussuunnassa kiven ontelon kohdalle. Rasioiden paikat merkitään kiviseinään ja leikataan timanttilaikkaa käyttäen suorakaiteen muotinen reikä. Sähkörasiat kiinnitetään seinän pintaan vanerisella peitelevyllä. Rasia naulataan käyttäen sinkittyjä nauloja rasian takaa peitelevyyn. Rasiallinen peitelevy kiinnitetään seinän pintaan joko betoniruuvein tai nauloilla. Rasian kiinnityksen jälkeen pujotetaan sähköputki seinän yläpäästä ja painetaan kiinni rasiaan. Rasiassa suositellaan käytettäväksi 12 mm korotusrengasta kiinnityksen helpottamiseksi. Sähköputkien asennus tulee suorittaa kun seinä on ladottu valukorkeuteen ja aina ennen seinän betonointia. 13

14 Välipohjat Välipohjan kohdalla käytetään EMH-400 harkkoa pitkittäissuunnassa halkaistuna. Halkaisu tapahtuu työmaalla. Vierelle asennetaan lisäeristesoiro rakennekuvien mukaan. Onteloiden asennuksen jälkeen jälkivalutila raudoitetaan ja valetaan rakennesuunnitelmien mukaan. 14
