Koteloidut poistopuhaltimet BCA Asennus ja huolto

Transkriptio

1 SF Koteloidut poistopuhaltimet BCA Asennus ja huolto 1. Käyttökohteet 2. Käsittely 2.1 Merkintä 2.2 Paino 2.3 Kuljetus 3. Varastointi 4. Asennus 4.1 Tarkastukset ennen asennusta 4.2 Asennus 4.3 Kanavaliitäntä 5. Sähköliitäntä vaihemoottorit vaihemoottorien portaaton käsisäätö vaihemoottorien automaattinen paineensäädin 5.4 Paineanturin asennus 6. Käyttöönotto 6.1 Toimenpiteet ennen käyttöönottoa 6.2 Käynnistys 7. Kunnossapito 7.1 Varmistus ennen tarkastusta tai kunnossapitotöitä 7.2 Puhallinkaapu 7.3 Siipipyörä 7.4 Moottori 7.5 Huolto-oven irrottaminen 7.6 Moottorin irrotus 7.7 Moottorin kiinnitys 7.8 Vianetsintä 8. Melutaso 9. EU:n vaatimustenmukaisuusvakuutus 1. Käyttökohteet Koteloitu poistopuhallin BCA sopii yksittäiseksi poistopuhaltimeksi asuinrakennusten, teollisuustilojen, korjaamoiden, hallien, laitosten, toimistojen jne. poistojärjestelmiin. Koteloitu poistopuhallin BCA: Kohta 01: Koteloitu puhallin Kohta 02: Huolto-ovi Kohta 03: Moottori Kohta 04: Siipipyörä Kohta 05: Palkkialusta tärinänvaimentimilla Kuva 1. BCA-puhaltimen osat Koteloitu poistopuhallin BCA ei sovi: räjähdysvaarallisiin tiloihin epäpuhtauksia sisältävän ilman poistoon Lämpötila-alue: Ilma: -10 C C. Ympäristö: -20 C C. Kohta 06: Lukko (avain mukaan luettuna) Kohta 07: Saranat Kohta 08: Nostokorvake Kohta 09: Liitännät Kohta 10: Kulmalistat 2. Käsittely 2.1 Merkintä Koteloitu poistopuhallin on varustettu kojekilvellä, josta ilmenee Novencon nimi, osoite sekä tuotetyyppi (esim. BCA 400). Lisäksi löytyy myös maksimikierrosluku, paino ja CE-merkintä. 2.2 Paino Kokonaispainot (kg) taulukossa määräytyvät tyypin/ koon ja moottorin perusteella. Moottorit: MG: Moottorijännitteen säätöön MGE: Moottori taajuusmuuttajalla MT: 3-vaihemoottori taajuusmuuttajasäätöön tai kiinteään nopeuteen 1 x 230V MG 1 x 230V MGE 3 x 400V MT BCA BCA BCA BCA MU

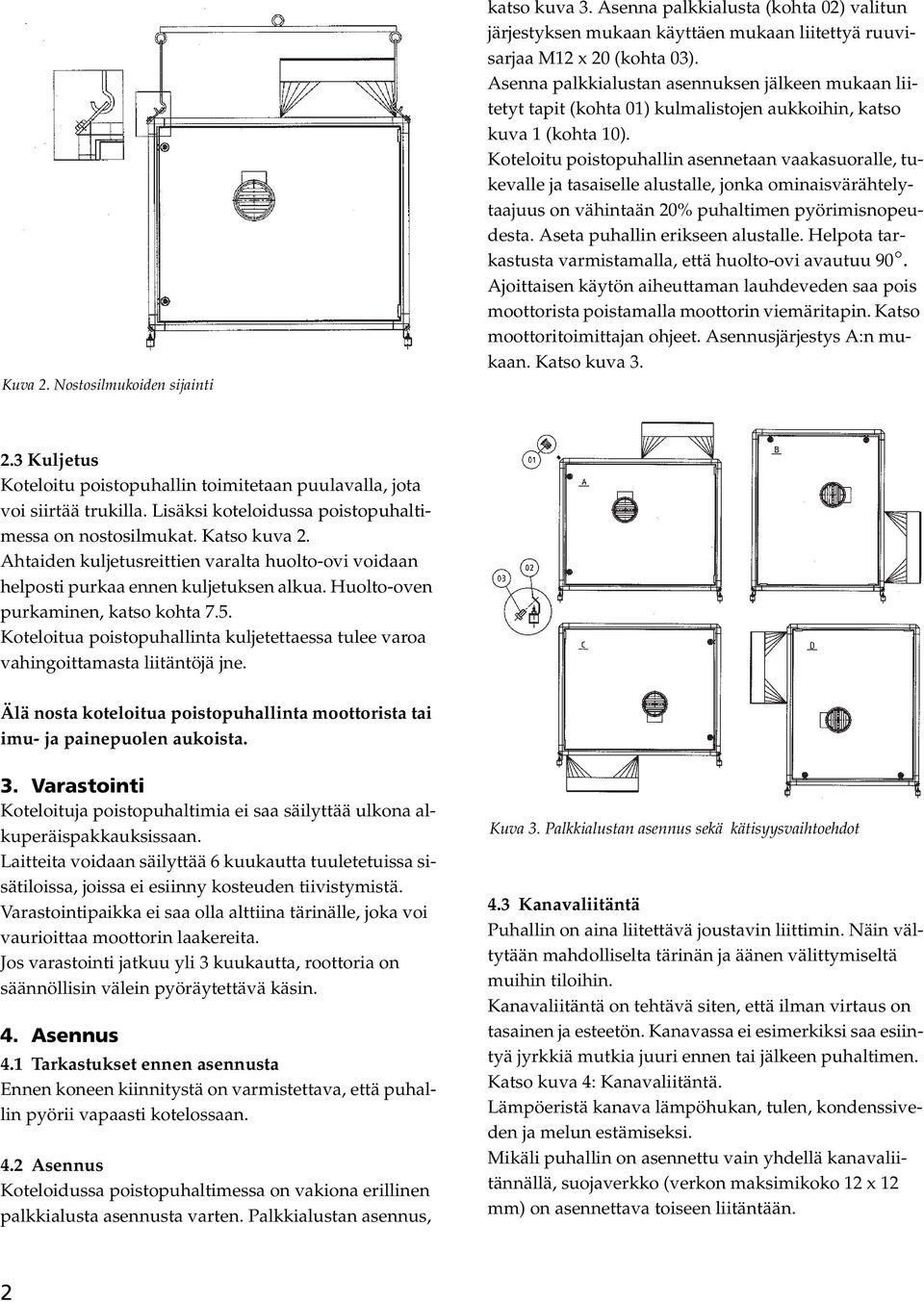

2 Kuva 2. Nostosilmukoiden sijainti katso kuva 3. Asenna palkkialusta (kohta 02) valitun järjestyksen mukaan käyttäen mukaan liitettyä ruuvisarjaa M12 x 20 (kohta 03). Asenna palkkialustan asennuksen jälkeen mukaan liitetyt tapit (kohta 01) kulmalistojen aukkoihin, katso kuva 1 (kohta 10). Koteloitu poistopuhallin asennetaan vaakasuoralle, tukevalle ja tasaiselle alustalle, jonka ominaisvärähtelytaajuus on vähintaän 20% puhaltimen pyörimisnopeudesta. Aseta puhallin erikseen alustalle. Helpota tarkastusta varmistamalla, että huolto-ovi avautuu 90. Ajoittaisen käytön aiheuttaman lauhdeveden saa pois moottorista poistamalla moottorin viemäritapin. Katso moottoritoimittajan ohjeet. Asennusjärjestys A:n mukaan. Katso kuva Kuljetus Koteloitu poistopuhallin toimitetaan puulavalla, jota voi siirtää trukilla. Lisäksi koteloidussa poistopuhaltimessa on nostosilmukat. Katso kuva 2. Ahtaiden kuljetusreittien varalta huolto-ovi voidaan helposti purkaa ennen kuljetuksen alkua. Huolto-oven purkaminen, katso kohta 7.5. Koteloitua poistopuhallinta kuljetettaessa tulee varoa vahingoittamasta liitäntöjä jne. Älä nosta koteloitua poistopuhallinta moottorista tai imu- ja painepuolen aukoista. 3. Varastointi Koteloituja poistopuhaltimia ei saa säilyttää ulkona alkuperäispakkauksissaan. Laitteita voidaan säilyttää 6 kuukautta tuuletetuissa sisätiloissa, joissa ei esiinny kosteuden tiivistymistä. Varastointipaikka ei saa olla alttiina tärinälle, joka voi vaurioittaa moottorin laakereita. Jos varastointi jatkuu yli 3 kuukautta, roottoria on säännöllisin välein pyöräytettävä käsin. 4. Asennus 4.1 Tarkastukset ennen asennusta Ennen koneen kiinnitystä on varmistettava, että puhallin pyörii vapaasti kotelossaan. 4.2 Asennus Koteloidussa poistopuhaltimessa on vakiona erillinen palkkialusta asennusta varten. Palkkialustan asennus, Kuva 3. Palkkialustan asennus sekä kätisyysvaihtoehdot 4.3 Kanavaliitäntä Puhallin on aina liitettävä joustavin liittimin. Näin vältytään mahdolliselta tärinän ja äänen välittymiseltä muihin tiloihin. Kanavaliitäntä on tehtävä siten, että ilman virtaus on tasainen ja esteetön. Kanavassa ei esimerkiksi saa esiintyä jyrkkiä mutkia juuri ennen tai jälkeen puhaltimen. Katso kuva 4: Kanavaliitäntä. Lämpöeristä kanava lämpöhukan, tulen, kondenssiveden ja melun estämiseksi. Mikäli puhallin on asennettu vain yhdellä kanavaliitännällä, suojaverkko (verkon maksimikoko 12 x 12 mm) on asennettava toiseen liitäntään. 2

3 265:n ja NV 283A:n välissä käytetään 4-napaista maadoitettua ohjausjohtoa. Kytkentä ja säätö: katso jännitesäätimen mukana olevat asennusohjeet. Säädin- ja moottorityyppi on merkitty asennusohjeiden mukaisesti. Grundfos MGE -moottorin taajuusmuuttaja Moottori kytketään 1 x 230V. Kauko-ohjausyksikkö: NV 283 G Kuva 4. Kanavaliitäntä 5. Sähköliitäntä Puhaltimen virtajohto asennetaan voimassa olevien määräysten mukaisesti. Liitäntä on annettava valtuutetun sähköasentajan tehtäväksi. Liitäntä tehdään joustavin kaapelein vaihemoottorit Moottorin kytkentä tehdään moottorisuojuksen läpi arvokilven mukaisesti. Johtimet vedetään suoraan moottorin kytkentärasiaan vaihemoottorien portaaton käsisäätö Puhaltimen liitännät tehdään suoraan moottorin kytkentärasiaan. Moottoreissa on sisäänrakennettu lämpösuoja. Puhaltimen kaukosäätöön käytetään NV 283 G kauko-ohjausyksikköä. Käytä moottorin ja NV 283 G kauko-ohjausyksikön välissä 4-napaista maadoitettua ohjausjohtoa. Johdon maksimipituus: 100 m Kytkentä ja säätö: katso taajuusmuuttajan mukana toimitetut asennusohjeet. Kuva 5. Taajuusmuuttaja ja moottorityyppi on merkitty asennusohjeiden mukaisesti. Huom.! On suositeltavaa noudattaa Grundfosin omaa moottorin asennusohjetta vaihemoottorien automaattinen paineensäädin Puhaltimen liitännät tehdään suoraan moottorin kytkentärasiaan. Moottoreissa on sisäänrakennettu lämpösuoja. Jännitteen säätö Moottori kytketään portaattomaan jännitteensäätimeen. Jännitesäädin Moottori kytketään portaattomaan jännitteensäätimeen. Säädintyypit: NV 33-1,5A. NV 15-3,5A. NV 225-5,0A. NV 228-8,0A. NV 265 kytkettynä kauko-ohjausyksikköön NV 283 A Puhaltimen kaukosäätöön käytetään NV 265 -säädintä kytkettynä NV 283 A kauko-ohjausyksikköön. NV Kuva 5. Kaavio NV 283 G 3

4 Liitä paineanturi jännitteensäätimeen. Säädintyypit: NV 265 C.P.R. NV 202 NV 265 kytkettynä NV 301 -paine-säätimeen Paineanturityyppi NV 277 Käytä paineanturin ja valvontayksikön välissä 4-napaista maadoitettua ohjausjohtoa. Kytkentä ja sääto: katso taajuusmuuttajan mukana toimitetut asennusohjeet. Taajuusmuuttaja ja moottorityyppi on merkitty asennusohjeiden mukaisesti. Käytä paineanturin ja painesäätimen välissä ohjausjohtoa (kohta 01) Mittausletkun asennus, kuva 8 (kohta 03). Asennus: 1) Poraa 8 mm:n reikä kanavaan 2) Kiinnitä mittayhde 8 mm:n reiästä kanavaan 3) Liitä paineanturi (kohta 02) kanavaan Huom.! Paineanturi on säädetty vaaka-asentoon, joten se tulee myös asentaa vaaka-asentoon, jotta oikeat arvot saavutetaan. 4) Kiinnitä mittausletku mittayhteeseen ja paineanturiin. Taajuusmuuttaja Grundfos MGE: Moottori kytketään 1 x 230V. 1-vaihe- tai 3-vaihemoottorit: moottori kytketään erillisen taajuusmuuttajan kautta. Säädintyypit: Vakiopainesäädin NV vakiopainesäätimen välissä 4-napaista maadoitettua ohjausjohtoa. Johdon maksimipituus: 100 m. Kuva 7. Painesäätimen asennusjärjestys Kuva 6. Kaavio NV 301 Kytkentä ja säätö: katso taajuusmuuttajan mukana toimitetut asennusohjeet. Huom.! On suositeltavaa noudattaa Grundfosin omaa moottorin asennusohjetta. 5.4 Paineanturin asennus Aseta paineanturi, kuva 7 (kohta 02), kanavan mittauskohtaan. Mittauskohdan täytyy olla poistokanavassa, esim. keittön poistokanavassa. Kuva 8. Johtoasennuskanavan asentaminen 4

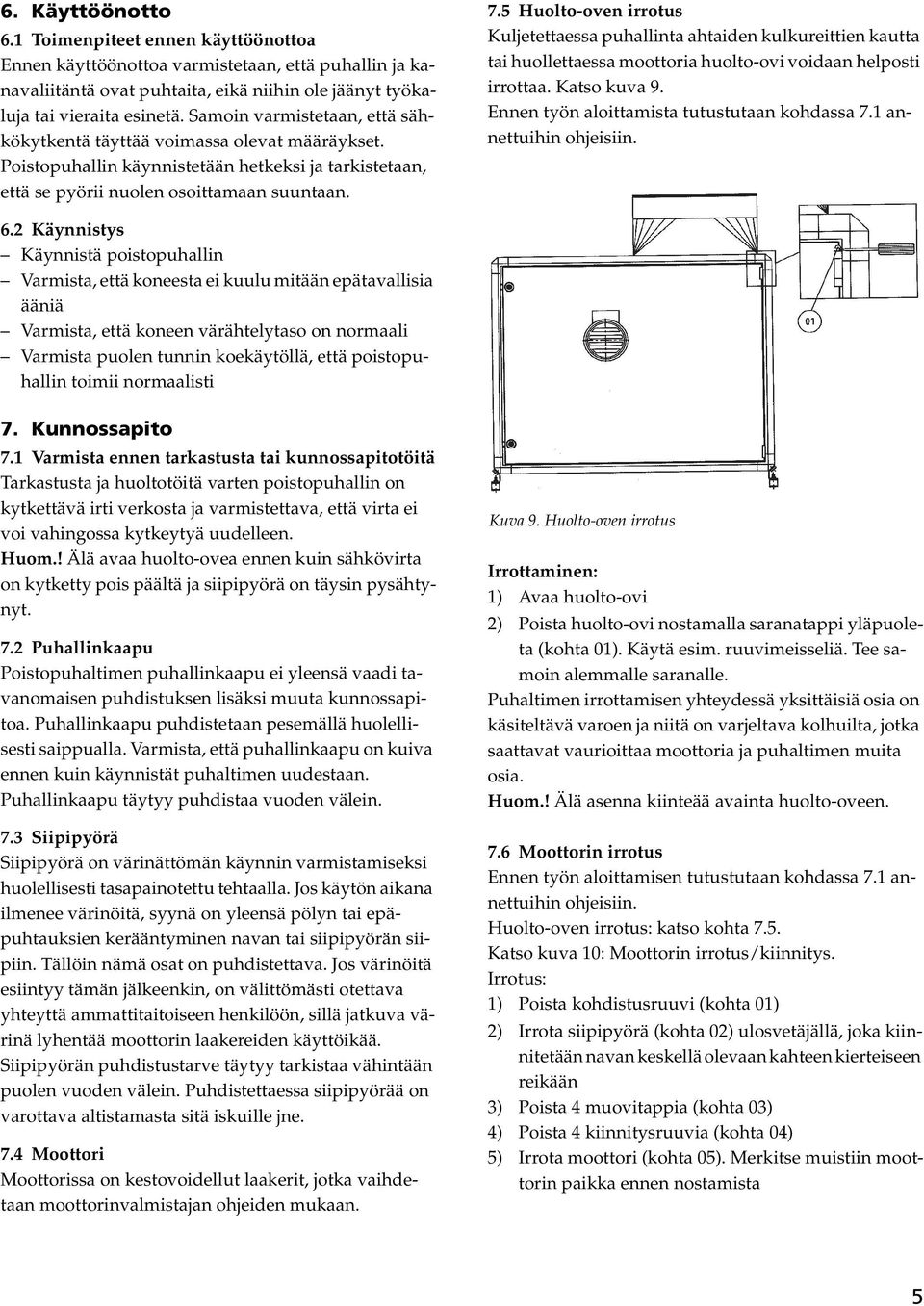

5 6. Käyttöönotto 6.1 Toimenpiteet ennen käyttöönottoa Ennen käyttöönottoa varmistetaan, että puhallin ja kanavaliitäntä ovat puhtaita, eikä niihin ole jäänyt työkaluja tai vieraita esinetä. Samoin varmistetaan, että sähkökytkentä täyttää voimassa olevat määräykset. Poistopuhallin käynnistetään hetkeksi ja tarkistetaan, että se pyörii nuolen osoittamaan suuntaan. 7.5 Huolto-oven irrotus Kuljetettaessa puhallinta ahtaiden kulkureittien kautta tai huollettaessa moottoria huolto-ovi voidaan helposti irrottaa. Katso kuva 9. Ennen työn aloittamista tutustutaan kohdassa 7.1 annettuihin ohjeisiin. 6.2 Käynnistys Käynnistä poistopuhallin Varmista, että koneesta ei kuulu mitään epätavallisia ääniä Varmista, että koneen värähtelytaso on normaali Varmista puolen tunnin koekäytöllä, että poistopuhallin toimii normaalisti 7. Kunnossapito 7.1 Varmista ennen tarkastusta tai kunnossapitotöitä Tarkastusta ja huoltotöitä varten poistopuhallin on kytkettävä irti verkosta ja varmistettava, että virta ei voi vahingossa kytkeytyä uudelleen. Huom.! Älä avaa huolto-ovea ennen kuin sähkövirta on kytketty pois päältä ja siipipyörä on täysin pysähtynyt. 7.2 Puhallinkaapu Poistopuhaltimen puhallinkaapu ei yleensä vaadi tavanomaisen puhdistuksen lisäksi muuta kunnossapitoa. Puhallinkaapu puhdistetaan pesemällä huolellisesti saippualla. Varmista, että puhallinkaapu on kuiva ennen kuin käynnistät puhaltimen uudestaan. Puhallinkaapu täytyy puhdistaa vuoden välein. 7.3 Siipipyörä Siipipyörä on värinättömän käynnin varmistamiseksi huolellisesti tasapainotettu tehtaalla. Jos käytön aikana ilmenee värinöitä, syynä on yleensä pölyn tai epäpuhtauksien kerääntyminen navan tai siipipyörän siipiin. Tällöin nämä osat on puhdistettava. Jos värinöitä esiintyy tämän jälkeenkin, on välittömästi otettava yhteyttä ammattitaitoiseen henkilöön, sillä jatkuva värinä lyhentää moottorin laakereiden käyttöikää. Siipipyörän puhdistustarve täytyy tarkistaa vähintään puolen vuoden välein. Puhdistettaessa siipipyörää on varottava altistamasta sitä iskuille jne. 7.4 Moottori Moottorissa on kestovoidellut laakerit, jotka vaihdetaan moottorinvalmistajan ohjeiden mukaan. Kuva 9. Huolto-oven irrotus Irrottaminen: 1) Avaa huolto-ovi 2) Poista huolto-ovi nostamalla saranatappi yläpuoleta (kohta 01). Käytä esim. ruuvimeisseliä. Tee samoin alemmalle saranalle. Puhaltimen irrottamisen yhteydessä yksittäisiä osia on käsiteltävä varoen ja niitä on varjeltava kolhuilta, jotka saattavat vaurioittaa moottoria ja puhaltimen muita osia. Huom.! Älä asenna kiinteää avainta huolto-oveen. 7.6 Moottorin irrotus Ennen työn aloittamisen tutustutaan kohdassa 7.1 annettuihin ohjeisiin. Huolto-oven irrotus: katso kohta 7.5. Katso kuva 10: Moottorin irrotus/kiinnitys. Irrotus: 1) Poista kohdistusruuvi (kohta 01) 2) Irrota siipipyörä (kohta 02) ulosvetäjällä, joka kiinnitetään navan keskellä olevaan kahteen kierteiseen reikään 3) Poista 4 muovitappia (kohta 03) 4) Poista 4 kiinnitysruuvia (kohta 04) 5) Irrota moottori (kohta 05). Merkitse muistiin moottorin paikka ennen nostamista 5

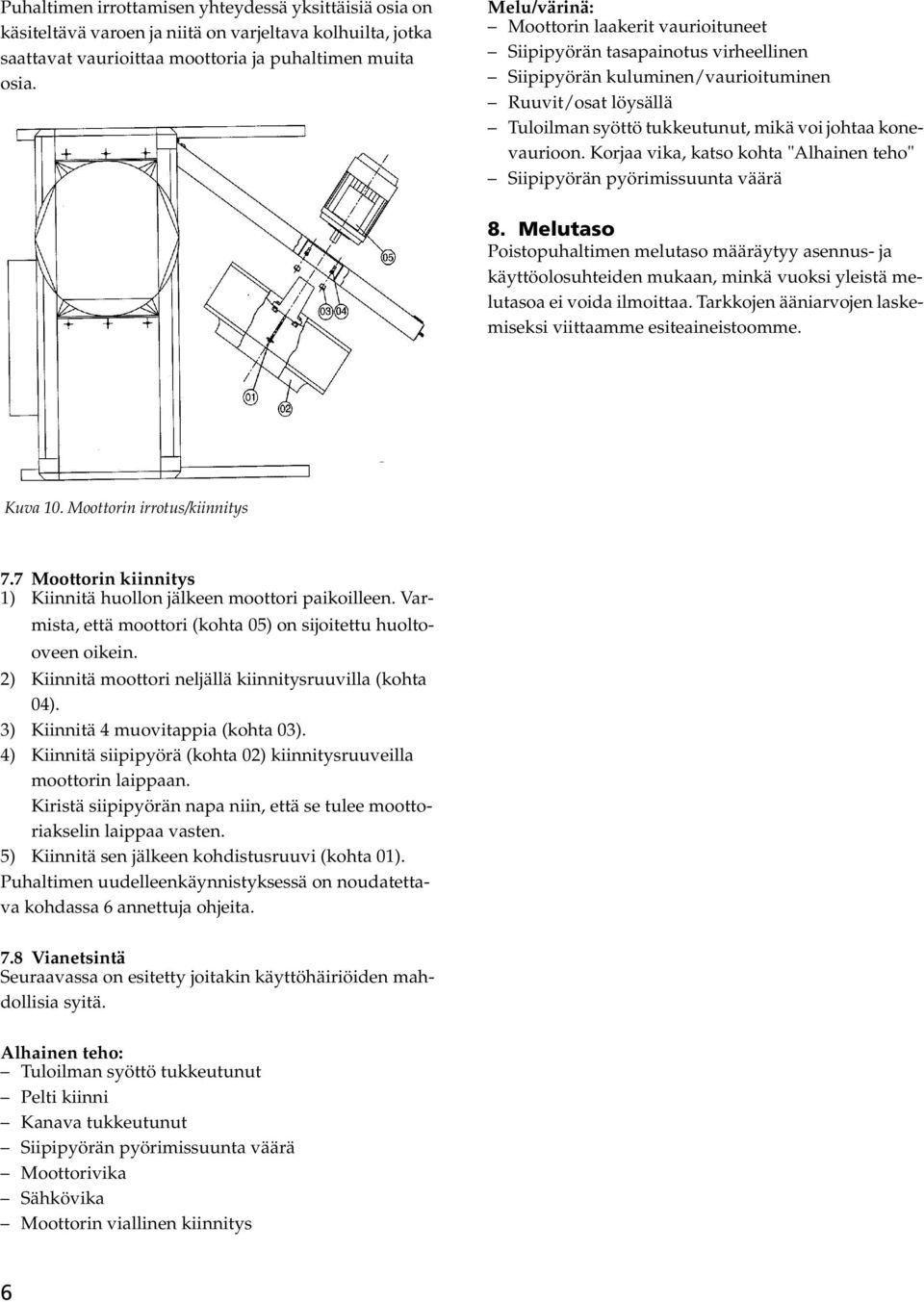

6 Puhaltimen irrottamisen yhteydessä yksittäisiä osia on käsiteltävä varoen ja niitä on varjeltava kolhuilta, jotka saattavat vaurioittaa moottoria ja puhaltimen muita osia. Melu/värinä: Moottorin laakerit vaurioituneet Siipipyörän tasapainotus virheellinen Siipipyörän kuluminen/vaurioituminen Ruuvit/osat löysällä Tuloilman syöttö tukkeutunut, mikä voi johtaa konevaurioon. Korjaa vika, katso kohta "Alhainen teho" Siipipyörän pyörimissuunta väärä 8. Melutaso Poistopuhaltimen melutaso määräytyy asennus- ja käyttöolosuhteiden mukaan, minkä vuoksi yleistä melutasoa ei voida ilmoittaa. Tarkkojen ääniarvojen laskemiseksi viittaamme esiteaineistoomme. Kuva 10. Moottorin irrotus/kiinnitys 7.7 Moottorin kiinnitys 1) Kiinnitä huollon jälkeen moottori paikoilleen. Varmista, että moottori (kohta 05) on sijoitettu huoltooveen oikein. 2) Kiinnitä moottori neljällä kiinnitysruuvilla (kohta 04). 3) Kiinnitä 4 muovitappia (kohta 03). 4) Kiinnitä siipipyörä (kohta 02) kiinnitysruuveilla moottorin laippaan. Kiristä siipipyörän napa niin, että se tulee moottoriakselin laippaa vasten. 5) Kiinnitä sen jälkeen kohdistusruuvi (kohta 01). Puhaltimen uudelleenkäynnistyksessä on noudatettava kohdassa 6 annettuja ohjeita. 7.8 Vianetsintä Seuraavassa on esitetty joitakin käyttöhäiriöiden mahdollisia syitä. Alhainen teho: Tuloilman syöttö tukkeutunut Pelti kiinni Kanava tukkeutunut Siipipyörän pyörimissuunta väärä Moottorivika Sähkövika Moottorin viallinen kiinnitys 6

7 Novenco A/S Industrivej 22 Tel Naestved Fax Tanska 9. Vaatimustenmukaisuusvakuutus EU:n vaatimustenmukaisuusvakuutus Valmistaja: Novenco A/S Osoite: Industrivej Naestved Tanska Novencon poistopuhaltimet BCA a) täyttävät alla lueteltujen direktiivien mukaiset vaatimukset edellyttäen, että Novencon asennusohjeita on noudatettu. Mikäli puhaltimiin tehdään muutoksia, eivät vaatimukset enää päde. Direktiivit: Konedirektiivi 98/38/EY Sähkömagneettista yhteensopivuutta koskeva direktiivi 89/336/ETY (muutettuna direktiiveillä 92/31/EY ja 93/ 68/ETY Pienjännitedirektiivi 73/23/ETY (muutettuna direktiivillä 93/68/ETY) b) on valmistettu seuraavien standardien mukaisesti: EN 292-1, EN 292-2, EN 292-2/A1 EN 294 EN EN , EN Naestved, Bjarne Soerensen Department Manager Novenco A/S 7
