1 KARAMOOTTORIT IP N 3000N - 210mm 310mm - IP 55 - säädettävissä molemmilta rajoilta - rajaulosotot merkkilampuille vakiona

2 Rakenne MAGPUSH-karamoottorin rakenne on erittäin yksinkertainen. Moottorina on 1-vaiheinen, onttoroottorinen kondensaattorimoottori. Roottoriin on kiinnitetty lieriösokalla kierretanko, joka pyörii työntötankoon kiinnitetyn delrinmutterin sisällä. Työntotangon sisäpinnassa on rasvattu huopa, joka sallii normaaleissa olosuhteissa jopa edestakaista liikettä moottoria huoltamatta. Moottorin käämiin sijoitettu lämpösuoja estää laitteen vioittumisen. Liikepituuuden rajoittavat mekaaniset rajakytkimet. Asennus MAGPUSH-karamoottoreita voidaan käyttää kaikissa käyttöasennoissa. Karamoottori on asennettava niin, ettei liikkeen missään vaiheessa runkoon tai työntötankoon kohdistu taivutusrasitusta. Karamoottorin jumiinajo on estettävä tai vaimennettava joustimella. Kova vaste ja taivutusrasitus vahingoittaa karamoottorin ruuvia tai mutteria ennenaikaisesti ja näin lyhentää moottorin käyttöikää. Lisäksi työntötangon kiertyminen on estettävä. Hiovan tai kipsaantuvan pölyn pääsy työntötangolle on estettävä (esim. palkeella), jotta työntötanko ja sen tiiviste eivät vaurioidu. Ulos tai muuten kosteaan paikkaan asennettaessa saattaa olla tarpeen porata kondenssivesireikä vakioasennossa rungon alimpaan kohtaan, ja/tai käyttää lisävarusteena saatavaa lämmityselementtiä. Kun halutaan ohjata yhtä aikaa useampia karamoottoreita on kullekin karamoottorille johdettava jännite ehdottomasti eri koskettimien kautta. 3-vaihekaramoottorit Kuva 1411: 3-vaihekytkentä 3-vaihekaramoottorin käyttöönotto Ennen oikean pyörimissuunnan kokeilemista on työntötanko pyöritettävä käsin puoleenväliin ulos. Pyörimissuunta kokeiltava lyhyillä jännitepulsseilla. Potentiometri 1k Ω/2W Verkkoon liitäminen Karamoottori tarvitsee toimiakseen 4-napaisen ohjauskaapelin (maadoitus, nolla ja kaksi vaihejohtoa). Karamoottorin lähelle on hyvä asentaa kytkentärasia. Ohjaus tuodaan kytkentärasialle esim. kaapelilla MMJ 4 x 1,5 mm 2. Kytkentärasialta karamoottorille suosittelemme taipuisaa 4-napaista kaapelia. Sähköliitännässä on noudatettava sähköturvallisuusmääräyksiä ja sen saa suorittaa vain sähköalan ammatti-ihminen. 1-vaihekaramoottorit Lyhytaikainen käyttö Yleensä karamoottorit on tehty lyhytaikaista käyttöä varten, eivätkä siis sovellu jatkuvaan edestakaiseen käyttöön. S3 ilmoittaa jaksollisen käyttösuhteen. Tällöin ilmoitetaan jakson pituus ja käyttöaika-%, esim 10 min ja 10%. Moottorin lämpösuoja ei laukea mikäli moottori on virralisena vain 10% 10 min ajasta ja ympäristön lämpötila ei ylitä +20 C. Jaksojen lukumäärää ei ole rajattu. Huolto Normaaliolosuhteissa MAGPUSH-karamoottori on huoltovapaa. Työntötangon sisällä oleva kestovoideltu huopa voitelee jatkuvasti mutterin ja kierretangon. Työntötanko on säännöllisin väliajoin hyvä puhdistaa ja voidella kevyesti notkealla öljyllä (paksu öljy tai vaseliini kulkeutuu ajanmittaa tiivisteen kautta moottorin sisään ja tukkii rajakytkimet.) Työntötangon mutterin kuluessa loppuun vaihdetaan karamoottoriin uusi kestovoideltu työntötanko muttereineen. Kääntykää silloin puoleemme. Kuva 1410: 1-vaihekytkentä Pidätämme oikeudet teknisten tietojen ja mittojen muutoksiin. 2

3 MAGPUSH GC...UB-01 Lisävarusteet: Kiinnityskonsoli s.7 Pulssianturi Lämmityselementti s.6 Tekniset tiedot: GC84UB-01 GC44UB-01 Nimellisvoima N Max. staattinen kuorma N Liikepituus (säädettävä) max. mm Liikenopeus mm/s 8 16 Kotelointiluokka IP IP55 IP55 Suojaus-/ eristysluokka I/B I/B Ympäristön lämpötila C -10 C C -10 C C Nimellisjännite V, 50Hz Ottovirta A 0,65 0,7 Ottoteho W Jaksollinen käyttö S3/10 min % Paino kg 3 3 Päältä Edestä Sivulta 3

4 MAGPUSH HC...UB-01/301 HD...UB-01/ mallit ilman potentiometriä -301 mallit 1kΩ 2W potentiometrillä Tekniset tiedot: HC85UB-01 HC45UB-01 HD85UB-01 HD45UB-01 Nimellisvoima N Max. staattinen kuorma N Liikepituus (säädettävä) max. mm Liikenopeus mm/s Kotelointiluokka IP Suojaus-/ eristysluokka I/B I/B I/B I/B Ympäristön lämpötila C -10 C C -10 C C -10 C C -10 C C Nimellisjännite V, 50Hz x400 3x400 Ottovirta A 2 2,6 0,65 0,75 Ottoteho W Jaksollinen käyttö S3/10 min % Paino kg HUOM! Potentiometrillä mitat: A=536 B=510 D=294 Kiinnityskonsoli s.7 Pulssianturi Lämmityselementti s.6 Päältä Edestä Sivulta 4

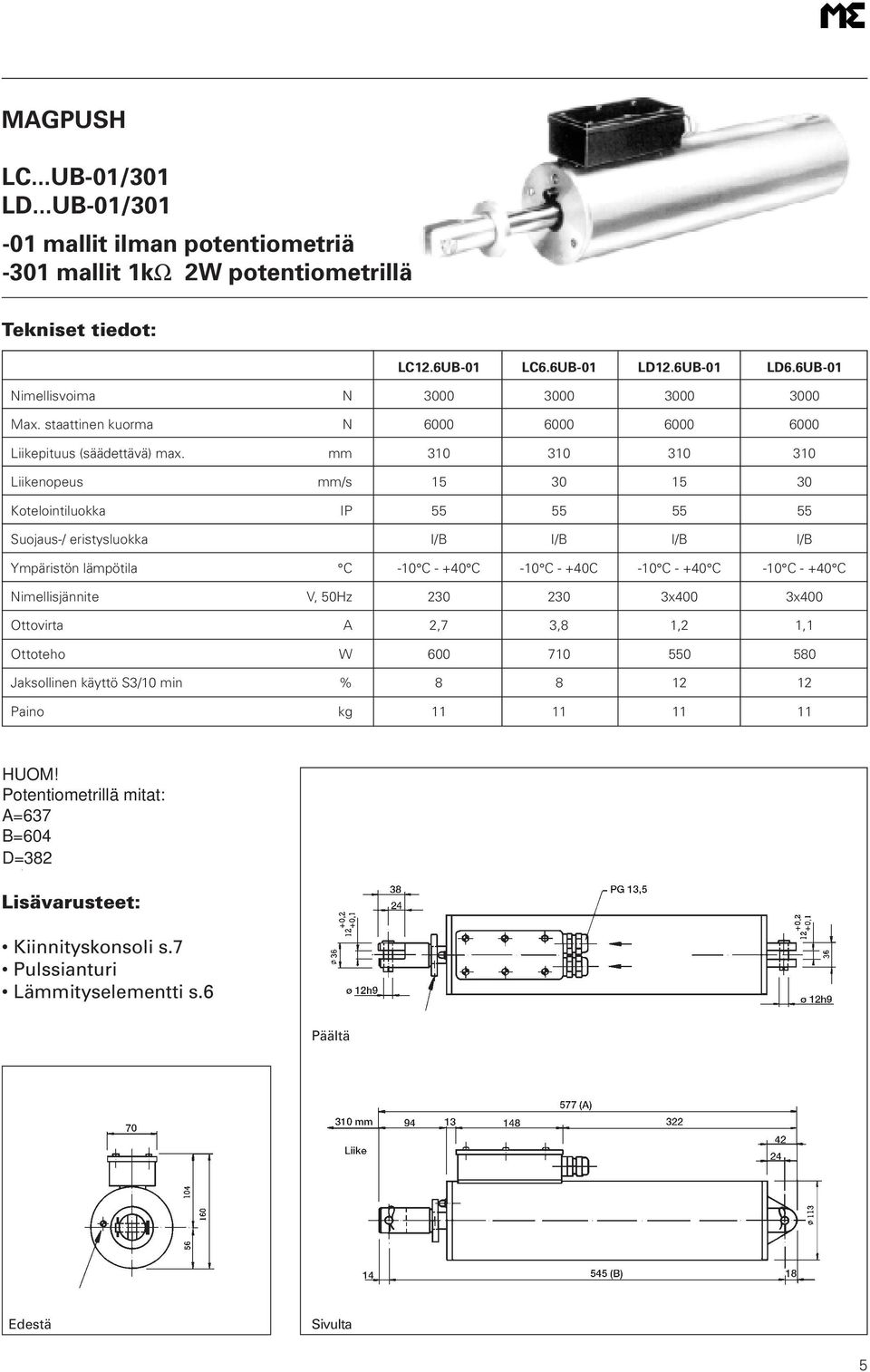

5 MAGPUSH LC...UB-01/301 LD...UB-01/ mallit ilman potentiometriä -301 mallit 1kΩ 2W potentiometrillä Tekniset tiedot: LC12.6UB-01 LC6.6UB-01 LD12.6UB-01 LD6.6UB-01 Nimellisvoima N Max. staattinen kuorma N Liikepituus (säädettävä) max. mm Liikenopeus mm/s Kotelointiluokka IP Suojaus-/ eristysluokka I/B I/B I/B I/B Ympäristön lämpötila C -10 C C -10 C - +40C -10 C C -10 C C Nimellisjännite V, 50Hz x400 3x400 Ottovirta A 2,7 3,8 1,2 1,1 Ottoteho W Jaksollinen käyttö S3/10 min % Paino kg HUOM! Potentiometrillä mitat: A=637 B=604 D=382 Lisävarusteet: Kiinnityskonsoli s.7 Pulssianturi Lämmityselementti s.6 Päältä Edestä Sivulta 5

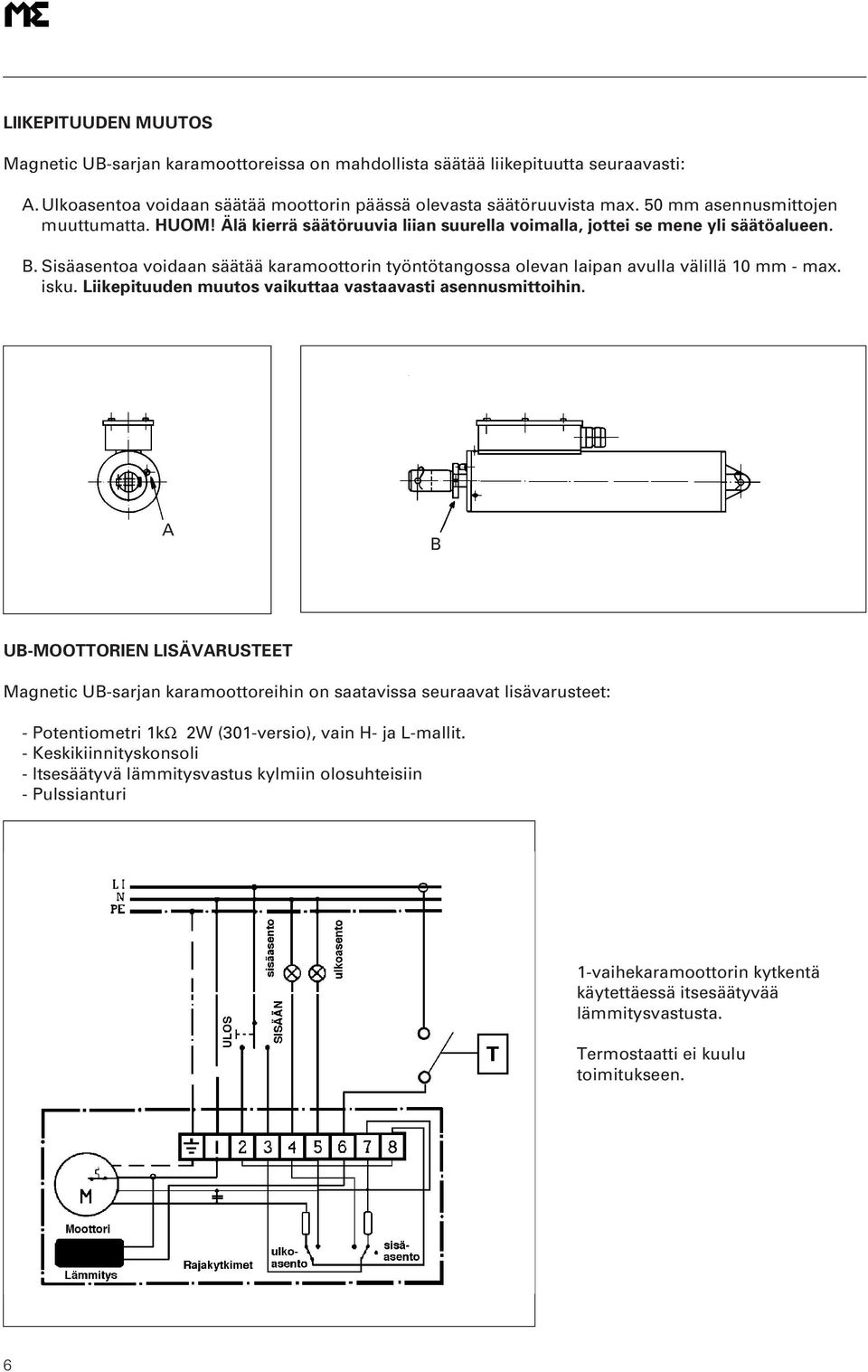

6 LIIKEPITUUDEN MUUTOS Magnetic UB-sarjan karamoottoreissa on mahdollista säätää liikepituutta seuraavasti: A. Ulkoasentoa voidaan säätää moottorin päässä olevasta säätöruuvista max. 50 mm asennusmittojen muuttumatta. HUOM! Älä kierrä säätöruuvia liian suurella voimalla, jottei se mene yli säätöalueen. B. Sisäasentoa voidaan säätää karamoottorin työntötangossa olevan laipan avulla välillä 10 mm - max. isku. Liikepituuden muutos vaikuttaa vastaavasti asennusmittoihin. A B UB-MOOTTORIEN LISÄVARUSTEET Magnetic UB-sarjan karamoottoreihin on saatavissa seuraavat lisävarusteet: - Potentiometri 1kΩ 2W (301-versio), vain H- ja L-mallit. - Keskikiinnityskonsoli - Itsesäätyvä lämmitysvastus kylmiin olosuhteisiin - Pulssianturi 1-vaihekaramoottorin kytkentä käytettäessä itsesäätyvää lämmitysvastusta. Termostaatti ei kuulu toimitukseen. 6

7 LISÄVARUSTEENA SAATAVA KESKIKIINNITYSKONSOLI KGCUB Säädettävä kiinnityskonsoli G UB moottoriin KHCUB Säädettävä kiinnityskonsoli H UB moottoriin KLCUB Säädettävä kiinnityskonsoli L UB moottoriin 7

8 OHJELMASSAMME ON MYÖS MUITA LINEAARIKOMPONENTTEJA Karamoottorit Karamoottorit Säätöpilarit Karamoottorit Kaasujouset Ruuvinostimet Sähkömagneetit 8 Nuijamiestentie 5A, Helsinki Puh Fax multi@multielektro.fi
