1 Käyttäjän käsikirja CISS Base Käyttäjän Käsikirja Econocap Engineering Oy 1

2 Tuotemerkit Accudraw, Bentley, B Bentley logo, MDL, MicroStation, MicroStation/J, QuickVision ja SmartLine ovat rekisteröityjä tavaramerkkejä. PopSet ja Raster Manager ovat tavaramerkkejä. Bentley Select on Bentley Systemsin huolto/palvelumerkki. Adobe, Adobe-logo, Acrobat, Acrobat-logo, Distiller, Exchange ja Postscript ovat Adobe Systemsin tuotemerkkejä. Windows on Microsoft Corporationin rekisteröity tuotemerkki. Tekijänoikeudet Econocap Engineering Oy 2008 Muut oikeudet varataan maiden lakien mukaan. Kaikki oikeudet pidätetään. 2 Econocap Engineering Oy CISS Base Käyttäjän Käsikirja

3 CISS BASE Sisällysluettelo 1. CISS Base CISS Base Käyttäjän Käsikirja Econocap Engineering Oy 3

4 1. CISS Base CB raporttien määritys PID -projektille: Siirry PI projektiobjektin alikortille Raportit. Täytä uudelle (*) -riville ainakin seuraavat 3 kohtaa. 1. Anna kuvaava nimi raportille. Tämä näkyy käynnistettäessä raporttia. 2. Valitse näkymän nimi. Tämä valinta päättää, mitä tietoja raporttiin luetaan (esim. projektin laitteet). 3. Valitse raporttipohjatiedosto seuraavasta sarakkeesta... -painikkeesta. Tätä tiedostoa käytetään raportin pohjana jokaisella ajokerralla. 1-4 Econocap Engineering Oy CISS Base Käyttäjän Käsikirja

5 4. Tallenna tässä vaiheessa objektin muutokset eli ota komennot -palkissa komento Tallenna Ctrl+S. 5. Tallenna Excel -pohjatiedostoa varten raportin kenttämäärittelyt Tee pohja napilla. Tallenna esim. C:n juureen. Huom! Heti kun ko. xsd tiedosto on kiinnitetty Exceliin, voi ko. tiedoston poistaa. Excel -tiedosto muistaa kenttämäärittelyt ilman ko.tiedostoakin. 6. Avaa Ciss Basesta Laiteraporttipohja, joka valittiin kohdassa 1. Varmista ettei tiedosto avaudu Read-Only tilassa, jotta sitä voi muokata. 7. Ota Excelissä XML lähteen (XML Source) valinta. Tällä valitaan käytännössä kenttämäärittelytiedosto, jonka kentät sitten linkitetään taulukon soluihin. Excel 2007 tulee olla Excel options / Popular / Show developer tab in the Ribbon rasti päällä, jotta voit aktivoida XML lähteen valinnan Developer / Source painikkeesta. Excel 2003 XML lähde valitaan valikosta Data / XML / XML Source... CISS Base Käyttäjän Käsikirja Econocap Engineering Oy 1-5

6 HUOM! Mikäli XML lähteenä on jokin määrittely ennestään, tulee se poistaa eli XML Source palkissa ota XML Maps... komento ja avautuvalla XML Maps lomakkeella valitse mappaus ja paina Delete painiketta. Excel varmistaa poistamisen, joka hyväksytään. Jäljelle jää tyhjä XML Maps ikkuna. Mikäli XML Source lomake on ennestään tyhjä, niin poistokohdan voi ohittaa. 1-6 Econocap Engineering Oy CISS Base Käyttäjän Käsikirja

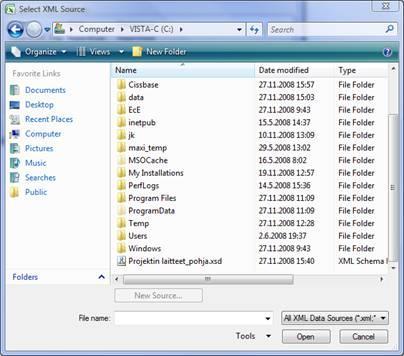

7 8. XML Maps -lomakkeella avaa Add... painikkeella Select XML Source valintaikkuna ja valitse kohdassa 3 tallennettu kenttämäärittelytiedosto (C:\Projektin laitteet_pohja.xsd). XML Source palkkiin tulee kenttämäärittelyt näkyviin. CISS Base Käyttäjän Käsikirja Econocap Engineering Oy 1-7

8 9. Kentät valitaan ja raahataan taulukkoon Drag & Drop tekniikalla. GeneralData lohko sisältää yleisiä raporttikenttiä mm. ajopäivämäärä, tekijän nimi yms. ReportHeaders lohko sisältää projektin tietoja. Nämä kaksi lohkoa sisältävät yksittäisiä kenttiä ja ne linkittyy yhteen soluun kerrallaan. ReportRow lohkossa on varsinaisesti laitteiden tiedot. Nämä kentät tulee sijoittaa vierekkäin, jolloin ne muodostavat älykkään listan, jota voi vielä jälkikäteen lajitella ja suodattaa kun raportti on ajettu. Oheisessa esimerkissä on sijoitettu ReportHeaders lohkosta Customer, CustomerName ja CustomerAddr kentät taulukkoon yksitellen ja annettu niille otsakkeet. ReportRow lohkosta on sijoitettu D sarakkeeseen EquipmentCode kenttä. 1-8 Econocap Engineering Oy CISS Base Käyttäjän Käsikirja

9 Alla on sijoitettu loputkin halutut kentät EquipmentCode kentän viereen ReportRow lohkosta ja nimetty otsikot suomeksi. Huom! Kentän otsakkeen nimen tulee olla yksilöivä. Mikäli huomaat, että jokin kenttä on väärin niin sen voi poistaa XML Source lehdellä hiiren oikean painikkeen valikosta Remove element. Lopuksi kenttä poistetaan taulukosta poistamalla sarake. Tässä tulee eräs Excelin hankaluus, mikäli kentän yläpuolella on muita kenttiä, niin nekin poistuu. Taulukon voit siirtää Cut/Pastella sivummalle, tehdä poiston ja tuoda takaisin. Jos kenttä pitää vaihtaa toiseen kenttään, tehdään ensin Remove element ja lopuksi raahataan uusi kenttä otsakkeeseen eli vieressä olevassa tapauksessa Tyyppi soluun. CISS Base Käyttäjän Käsikirja Econocap Engineering Oy 1-9

10 10. Tallenna ja sulje raporttipohja. 11. Siirry Ciss Baseen ja vapauta muuttunut raporttipohja takaisin ohjelman käyttöön. Lopuksi voidaan koeajaa raportti. Valitse puusta PI projekti. Ota PID alavalikosta Raportit valikosta tehty raportti. Ohessa ajettu valmis raportti excelin esikatselussa. Raporttia voi excelissä ollessa vielä lajitella ja tehdä suodatuksia listan toiminnoilla Econocap Engineering Oy CISS Base Käyttäjän Käsikirja

11 Tässä ohjeesta ei kerrota raportin hakukriteerien lisäystä Ciss Basessa eikä raportin automaattista tallentumista Ciss Baseen. Raportit tallentuvat paikalliseen CB hakemiston alapuolelle. esim. C:\CBLocal\CissBaseDB\pid\ CISS Base Käyttäjän Käsikirja Econocap Engineering Oy 1-11
