1 POHJANMAAN TUULI SAPPION TUULIVOIMAPUISTON ESISELVITYS

2 SISÄLTÖ 1. Alueen yhteenveto a. Tarkastelualue ja sijianti b. Yhteenveto tuloksista c. Nykytila d. Hankkeen eteneminen next steps 2. Työn tausta ja tavoite 3. Menetelmät 4. Yhteystiedot

3 1. ALUEEN YHTEENVETO

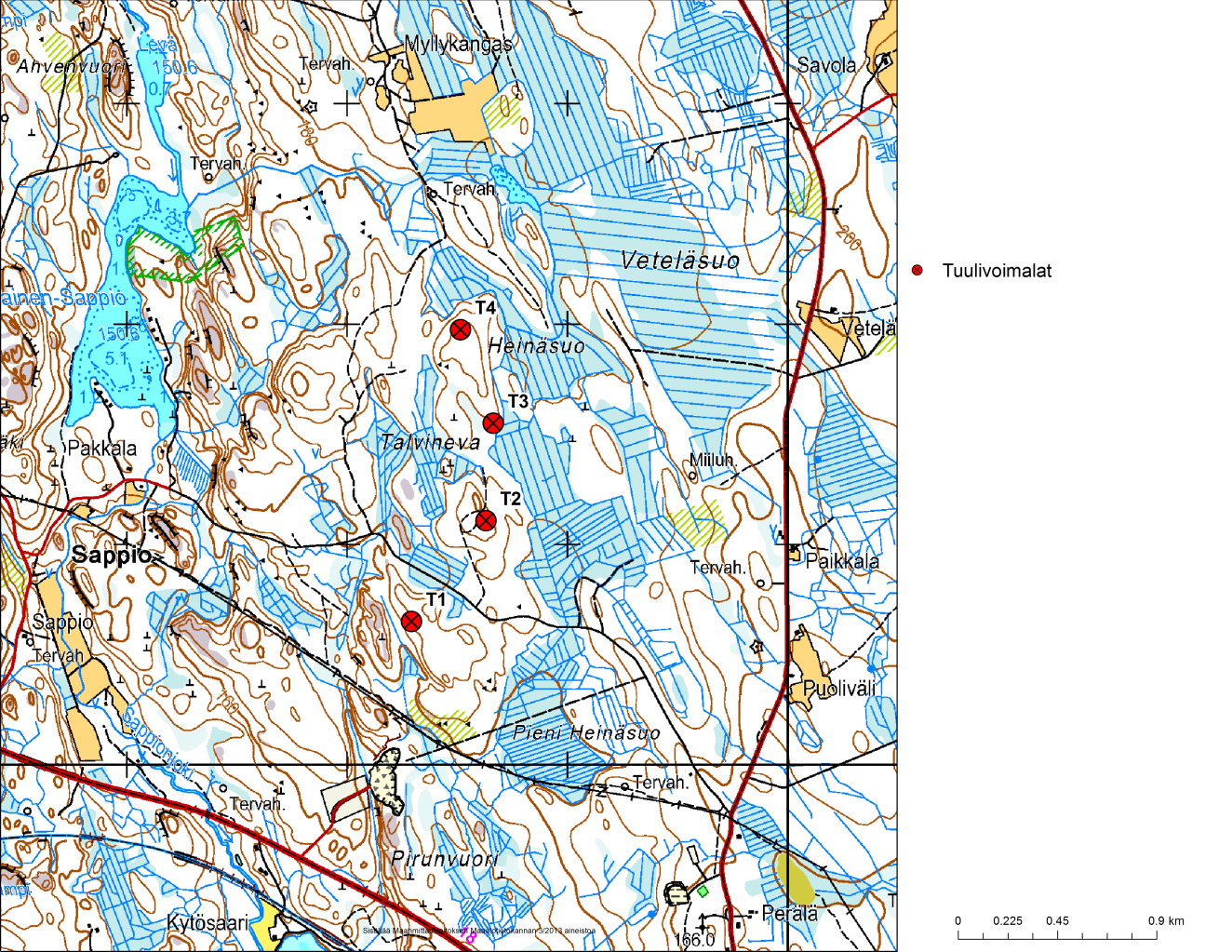

4 TARKASTELUALUE JA SIJAINTI Ähtärin taajaman luoteispuolella Sappio

5 YHTEENVETO TULOKSISTA Ei esteitä Asettaa reunaehtoja Estää hankkeen Maankäytön nykytilanne Maankäytön suunnitelmat Kaavoitus Asutus Luontoarvot Maisema ja kulttuuriympäristö Pohja- ja pintavedet Ilmaliikenteen korkeusrajoitukset Saavutettavuus Sähköverkkoon liittyminen Metsätalousaluetta, uudistusaloja MK-kaavaluonnoksessa tuulivoima-alue Maakuntakaavan mukaiset ulkoilureitit, maisema-alueet ja suojelualueet huomioitava. Ei voimassa olevia yleiskaavoja tai asemakaavoja. Voimalat sijaitsevat yli 1 km päässä asutuksesta, meluohjearvot alittuvat optimoidulla sijoittelulla Ei erityisiä luontoarvoja suunnittelualueella, Natura- ja luonnonsuojelualueelle voimaloilta 1 km Valtakunnallisesti arvokas maisema-alue 7 km päässä, valtakunnallisesti arvokas kulttuurimaisema 3,5 km päässä, maakunnallisesti arvokkaita maisema-alueita useita ympäristössä Ei vesistöjä alueella, ei pohjavesialueita lähettyvillä Ei sijaitse rajoitusalueella Suunnittelualueella sijaitsevia ja sinne johtavia teitä parannetaan Verkko lähettyvillä, verkon kapasiteetti rajallinen, neuvottelut sähkönsiirrosta aloitettava

6 MAANKÄYTTÖ Metsätalousaluetta Voimalat sijaitsevat yli 1 km päässä asutuksesta Voimalat sijaitsevat yli 300 m päässä maantie- ja suurjännitelinjoista Alueella ei sijaitse pohjavesialueita, etäisyys voimaloilta lähes 7 km Tielinjaukset alustavia Ei muodosta suunnittelurajoitteita

7 SUOJELUALUEET Lähin luonnonsuojelualue sijaitsee n. 1 km päässä suunnittelualueesta Natura-alue Sappionjärvet (ks. Natura 2000) Yksityisten maalla oleva suojelualue Sappionjärvet 1 Rantojensuojeluohjelman ja vanhojen metsien suojeluohjelman alueita 1,5 km päässä arvokas kallioalue Ahvenvuoren-Tulivuoren kalliomaasto Eivät muodosta suunnittelurajoitteita

8 NATURA 2000 ETELÄ-POHJANMAAN VAIHEMAAKUNTAKAAVAN I TUULIVOIMA NATURA-TARVEHARKINTA: Sappiojärven Natura-alue (FI800065) on sisällytetty Natura 2000 verkostoon luontodirektiivin perusteella (SCI-alue) Natura-alueen suojeluperusteena olevat luontoarvot: Luontodirektiivin liitteen I luontotyypit: Humuspitoiset lammet ja järvet 27 % Kallioiden pioneerikasvillisuus (Sedo-Scleranthion tai Sedo albi-verinicion dillenii) 2 % *Boreaaliset luonnonmetsät 7 % Puiston toteutumisella ei välittömiä tai välillisiä vaikutuksia näihin Natura-alueen suojeluperusteena oleviin luontotyyppeihin tai kasvilajistoon.

9 NATURA 2000 Vaikutuksia Natura 2000-verkostoon kuuluviin alueisiin ei arvioida muodostuvan Välillisiä vaikutuksia ei muodostu vesistövaikutusten kautta, koska etäisyys on niin suuri ja voimalamäärä vähäinen Alue liitetty verkostoon SCI:nä, joten linnusto ei ole suojeluperuste eikä näin ollen muodosta arviointivelvollisuutta

10 LUONTO Luontoselvityksessä ilmenneet huomionarvoiset lintulajit: Laji Direktiivilaji Uhanalisuus luokka Teeri X NT Metso X NT Pyy X LC Palokärki X LC Hiirihaukka LC: elinvoimainen NT: silmälläpidettävä VU: vaarantunut VU Reviirit sijaitsevat voimaloiden sijoitusalueen ulkopuolella, joten ei merkittäviä vaikutuksia jatkosuunnitteluun

11 MAISEMA Lähin valtakunnallisesti arvokas maisema-alue Ähtärin reitin kulttuurimaisemat sijaitsee noin 7 km päässä etelässä voimalasta 1 Valtakunnallisesti arvokas rakennettu kulttuuriympäristö Ähtärin kirkonseutu sijaitsee noin 3,5 km päässä etelässä voimalasta 1 Maakunnallisesti arvokkaita maisema-alueita hankealueen ympäristössä Etelässä noin 2 km päässä voimalasta 1 Pohjoisessa noin 2 km päässä voimalasta 4 Idässsä noin 3,5 km päässä voimalasta 3 Lähin muinaisjäännös noin 2 km etäisyydellä etelässä voimalasta 1

12 KAAVOITUS Etelä-Pohjanmaan maakuntakaava YM 2005 hyväksymä Ohjeellinen ulkoilureitti, lähellä myös ohjeellinen mottorikelkkailun runkoreitti, sekä vesijohdon tarve Pohjoispuolella maakunnallinen maisema-alue (ks. maisema) Sappionjärvien Natura- ja luonnonsuojelualue (ks. suojelualueet)

13 KAAVOITUS Vaihekaava I Tuulivoima (luonnos 2012) Alue merkitty tv-alueeksi 16 Sappio

14 KAAVOITUS Ei voimassa olevaa yleiskaavaa Sappionmetsän rantakaava 1991 sijoittuu hankealueen länsipuolelle Alanen-Sappion itärannalle

15 MELU Alkuperäisessä sijoittelussa Alainen-Sappion rannan loma-asunto jää 35 db melualueelle Voimalan 3 siirto 150 m itään poisti ongelman

16 KORKEUSRAJOITUSALUEET Hankealue ei sijaitse korkeusrajoitusalueella. Lähde: Korkeusrajoitukset paikkatietoaineistona, Finavia Etäisyys lähimmälle Seinäjoen lentoaseman korkeusrajoitusalueelle on 7 km Finavian lentoestelausunto ei ole tarpeen ennen hankkeen etenemistä

17 SÄHKÖLIITYNTÄ Vaihtoehtoiset liitynnät sähköverkkoon: VE A: 110 kv sähkölinja - Omistaja: Sähkö-Virkeät Oy - Uusi 110/20 kv sähköasema - Etäisyys sähkölinjaan ~350 m VE B: Ähtärin 110/20 kv, 16 MVA sähköasema - Omistaja: Koillis-Satakunnan Sähkö Oy - Vaatii mahdollisesti päämuuntajan päivittämisen 16 MVA 25 MVA - Etäisyys sähköasemalle ~6 km

18 SÄHKÖLIITYNTÄ SIIRTOKAPASITEETIN VARAUS Alajärven ja Ähtärin välisellä alueella on vireillä myös muita tuulipuistohankkeita. 110 kv verkon siirtokyky on rajallinen ja mahdollistaa vain osan hankkeista toteutumisen. Tuotannolle vapaana olevan siirtokapasiteetin ennakkovaraus edellyttää konkreettista rakennussuunnitelmaa. Hankkeen edetessä on hyvä avata neuvotteluyhteys paikallisen sähköverkkoyhtiön kanssa jo ennen varsinaista rakennussuunnitelmaa.

19 SÄHKÖLIITYNTÄ - RAKENTAMISKUSTANNUKSET Seuraavassa on esitetty sähköliitynnän rakentamisen karkeat kustannusarviot. Kustannusarviot tarkentuvat hankkeen ja suunnittelun edetessä. VEA - Sähköasema: kv maakaapeli (~350 m): Rakennuttaminen, asennus ja suunnittelu: VEB kv voimajohto (6 km): Päämuuntaja 25 MVA: kustannukset saattavat jakautua muiden käyttäjien kesken - Rakennuttaminen, asennus ja suunnittelu:

20 TUOTANTOANALYYSI Kohtalaiset olosuhteet tuulivoimatuotantoon Keskituulennopeus voimalapaikoilla 7,0 m/s Tuuligradientti ja turbulenssin intensiteetti tyypillisellä Suomen sisämaan tasolla Nettotuotantoarvio turbiinityypillä Lagerwey L100 2,5 MW : 28,2 GWh Voimalaisijoittelu on tuotannon kannalta hyvä, ja voimaloiden keskinäinen varjostus jää melko vähäiseksi

21 HANKKEEEN ETEENPÄIN VIEMINEN NEXT STEPS Esitys hankkeen seuraavista vaiheista: Hanke on mahdollinen eikä sille nähdä tämän esiselvityksen pohjalta esteitä Tavoitteena hankkeen eteneminen suunnittelutarveratkaisulla, jonka jälkeen rakennusluvat Kunnan kanssa käytyjen neuvottelujen pohjalta päätös menettelytavasta Tarvittaessa käydään neuvottelu myös ELY-keskuksen kanssa Maankäytön yhteensovittamistarve: tuulivoimalat, ulkoilu- ja moottorikelkkareitistö ovat sovitettavissa

22 HANKKEEEN ETEENPÄIN VIEMINEN NEXT STEPS Esitys hankkeen seuraavista vaiheista: Puolustusvoimilta on pyydetty lausunto hankkeen vaikutuksista sen toimintaan Lausunto on odotettavissa aikaisintaan helmikuussa 2015 Digitalta ja Finavialta pyydetään lausunto hankkeen edetessä Asemapiirroksen laatiminen koskien voimalapaikkoja ja suunnittelualueen tiestöä Asemapiirroksessa osoitettava että maakuntakaavassa esitetty ulkoilureittiyhteys ja moottorikelkkareittiyhteys voidaan edelleen toteuttaa Täydentäminen mahdollisilla lisäselvityksillä Liikenneselvitys Kuvasovitteet ja maisema-analyysi Välkeselvitys Tiedotustilaisuus asukkaille

23 2. TYÖN TAUSTA JA TAVOITE

24 TYÖN TAUSTA JA TAVOITE Tavoitteena oli laatia esiselvitys, jossa tarkastellaan Ähtärin Sappion alueen soveltuvuutta tuulivoimatuotantoon maankäytön ja ympäristöarvojen kannalta Pohjanmaan Tuuli Oy:n toimeksiannosta. Esiselvityksen yhteydessä optimoitiin alustavaa layout-suunnitelmaa Next steps Jatkosuunnittelun osalta määriteltiin, ympäristövaikutusten arvioinnin tarve, lisäselvitykset ja kaavamuutokset sekä annettiin suositus seuraavaksi tehtäväksi ja vaiheeksi hankkeen edistämiseksi.

25 3. MENETELMÄT

26 MENETELMÄT Nykytila-analyysi Tehtävässä tarkasteltiin alueen maakunta- tai yksityiskohtaisia kaavoja sekä niiden valmisteluaineistoja, kuten tuulivoimaselvityksiä internetistä saadun aineiston perusteella. Selvitysalueen kunnasta pyydettiin tarkemmat tiedot jatkosuunnittelua varten. Selvitysalueen nykytilatarkastelussa hyödynnettiin ensisijaisesti ympäristöhallinnon ja maanmittauslaitoksen paikkatietoaineistoja (Oiva-palvelu, Hertta-tietokanta). Nykytilakartoissa alueen käytön mahdollisuuksista ja rajoitteista on esitetty kaavoitustilanne, maankäyttö, asutus, luonnonarvot, maisema- ja kulttuuriympäristöalueet, rekisteröidyt muinaisjäännökset, suojelualueet ja pohjavesialueet. Selvitysalueiden ja niiden lähiympäristön kansainvälisesti (IBA) ja kansallisesti (FINIBA) arvokkaat lintualueet on selvitetty. Toimeksianto käsittää luontoselvitysten jatkoselvitystarpeen arvioinnin. Jatkosuunnittelun yhteydessä voidaan tehdä ilman maastotöitä uhanalaisten tai vaarantuneiden lajien selvittäminen ympäristöviranomaisilta rekisteripoimintana (UHEX-rekisteri).

27 MENETELMÄT Nykytila-analyysi Selvityksessä arvioitiin alueen saavutettavuutta ja liittymismahdollisuuksia sähköverkkoon. Käytännössä on pyritty havaitsemaan ilmeiset toteutettavuutta haittaavat tekijät. Alueiden ja voimalapaikkojen saavutettavuus sekä arvio saavutettavuuteen liittyvistä kustannuksista voidaan määrittää kevyellä erikoiskuljetusselvityksellä sekä alustavalla infrasuunnittelulla. Sähköverkkoliityntöjen selvittäminen tehtiin olemalla yhteydessä paikalliseen alueverkkoyhtiöön. Tuulisuuden ja tuotannon arvioinnin ja optimoinnin on tehnyt Numerola Oy. Selvityksessä arvioitiin alueiden soveltuvuutta tuulivoimatuotantoon käyttämällä m etäisyysvyöhykettä lomaasutukseen ja vakituiseen asutukseen.

28 MENETELMÄT Layout-suunnitelma Nykytila-analyysin tuottaman tiedon perusteella laadittiin selvitysalueista soveltuvimmiksi havaituille alueille alustavat layout-suunnitelmat. Suunnitelmissa huomioitiin etäisyydet rajoittaviin tekijöihin, maastonmuodot ja vallitseva tuulen suunta. Tuulivoimaloiden keskinäisenä etäisyytenä käytettiin noin 500 metriä. Layout-suunnittelun lähtökohtana oli teollisen tuulivoimatuotannon kokoluokan voimala. Tämä optimoitiin tuotannon ja melun osalta Jatkosuunnittelu ja luvitus Määriteltiin hankkeiden vaatimat luvat, ympäristövaikutusten arvioinnin tarve, lisäselvitykset ja kaavamuutokset sekä annettiin suositus seuraaviksi tehtäviksi ja vaiheiksi hankkeen edistämiseksi.

29 4. YHTEYSTIEDOT Joonas Hokkanen Veli-Pekka Alkula Tutkimuspäällikkö Tuulivoima-asiantuntija Annu Tulonen Niina Onttonen Yksikön päällikkö Ympäristösuunnittelija Arkkitehti
