Satakuntaliitto Mannertuulialueet Satakunnassa Projektisuunnittelija Aki Hassinen Projektisuunnittelija Aki Hassinen 1

Transkriptio

1 Satakuntaliitto Mannertuulialueet Satakunnassa Projektisuunnittelija Aki Hassinen Projektisuunnittelija Aki Hassinen 1

2 Mannertuulihanke Satakuntaliitto Hanke-esittely Perustiedot: Hanke keskittyy Satakunnan manneralueelle, tavoitteena selvittää tuulivoimalle parhaiten soveltuvat alueet. Rahoitus ympäristöministeriöltä. Hanke alkoi toukokuussa 2010, kestää vuoden Tutkimus- ja suunnittelutyö tehdään yleistasolla, vrt. maakuntakaava 1: Hankkeella on oma asiantuntijaryhmä ja kunnista yhteyshenkilöt Hankkeen verkkosivut Projektisuunnittelija Aki Hassinen 2

3 Mannertuulihanke Satakuntaliitto Suunnitteluprosessi TUULIVOIMATUOTANTOON SOVELTUVAN VAPAAN ALUEEN ETSIMINEN Paikkatietoaineistojen kerääminen ja muokkaaminen Ohjelmisto: ArcGIS ja Spatial Analyst Vaihe 1. Puskureiden muodostaminen Vaihe 2. Alle 1km 2 alueiden pois jättäminen (teoreettinen minimipinta-ala puistolle) TEKNISTALOUDELLINEN TARKASTELU Alueiden karsinta ANALYYSIT, MAASTOTARKASTELU Alueet jatkotarkasteluun, näkymäanalyysit, raportointi MAAKUNTAKAAVAPROSESSI Hankkeen loppuraportin tulosten hyödyntäminen kaavoitusprosessissa

4 Mannertuulihanke Satakuntaliitto Paikkatietoprosessi TUULIVOIMATUOTANTOON SOVELTUVAN VAPAAN ALUEEN ETSIMINEN Selvityksessä käytetyt reunaehdot. Työssä huomioitiin myös asutus 10 km säteellä maakunnan rajan ulkopuolelta. Tuulisuus ei ollut reunaehtona. Muuttuja Puskuri Viite / peruste Vaki- ja loma-asutus (YKR) 1000 m Melu, varjostus, maisema Länsituuli - west wind 2007 Luonnonsuojelu 1000 m WWF 2007 Natura 500 m Vindkraft, Tore Wizelius 2007 Virkistysalueet Finiba lintualueet 1000 m Vindkraft 2007 Länsituuli m BirdLife Suomi Ry Maisema- ja kulttuuriympäristö Rannikko ja vesistöt Maakuntakaavan aluevaraukset 1000 m Vindkraft 2007 Länsituuli m Rantavyöhyke 200 m Melu, dominanssivyöhyke Hiljaiset alueet 3000 m Erämaisuus, Länsituuli 2007 Puolustusvoimien alueet 2000 m Varoetäisyys

5 Mannertuulihanke Satakuntaliitto Paikkatietotulokset Paikkatietotulokset - Edellä mainitun analyysin jälkeen alueita n. 80 kpl. - Kokonaispinta-ala yhteensä 315 km 2 - Alueiden keskimääräinen koko n. 7 km Projektisuunnittelija Aki Hassinen 5

6 Teknistaloudellinen analyysi suoritettiin paikkatietoanalyysistä ja reunaehtotarkastelusta jäljelle jääneille alueille (81kpl). Tässä vaiheessa alueet pisteytettiin niiden muuttujien perusteella, jotka olivat: - Pinta-ala (km 2 ) - Tuulisuus m/s, 100m ja 150 m korkeudet (Tuuliatlas) - Tuotanto-arvio, 3MW laitos (Tuuliatlas) - Alueen luonteenpiirteet (maasto, tiestö, maaperä) - Erämaisuus - Puolustusvoimien alueiden läheisyys - Laajentumismahdollisuudet, muut synergia-edut -Huolto / ylläpito Tarkastelua jatketaan keskiarvon (mediaani) ja sitä suurempaan pistemäärään yltäneillä alueilla, joita on yhteensä 46 kpl. Painotuksesta riippumatta lähes samat alueet pääsivät mediaanitason yläpuolelle.

7 Soveltuvat alueet Tähän mennessä aluemäärä 19 kpl, joista neljällä jo hanke meneillään tai valmisteilla (Merikarvia, Honkajoki, Luvia) Pinta-ala yhteensä n. 160 km 2 Teoriassa tilaa on n laitokselle. Teho yhteensä n. 750 MW Realistinen arvio: Mikäli 1/4 alueista toteutuu esim. 5 x 40 MW puistoa teho n MW Projektisuunnittelija Aki Hassinen 7

8 Mannertuulihanke Satakuntaliitto Hankkeen tilannekatsaus Ajankohtaista - Tuulivoimakysely saakka - Raportointi - Näkymäanalyysit - Kuvasovitteet - YM tuulivoimarakentamisen ohjeistuspäivä Helsinki - Kuntayhdyshenkilö ja asiantuntijatyöryhmän kokous Tiivistä yhteistyötä naapuriliittojen kanssa EP, VS, Pohjanmaa ja Pirkanmaa Projektisuunnittelija Aki Hassinen 8

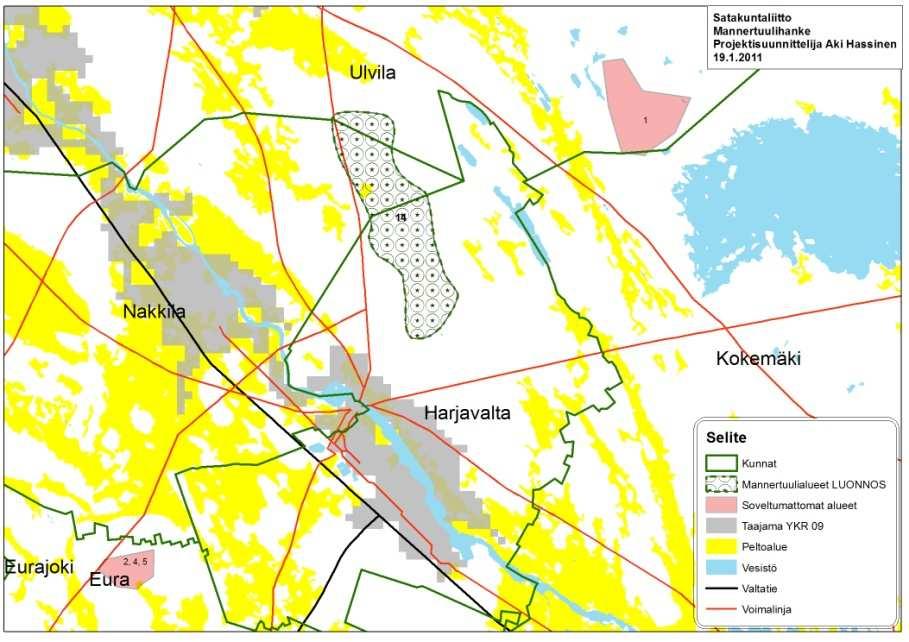

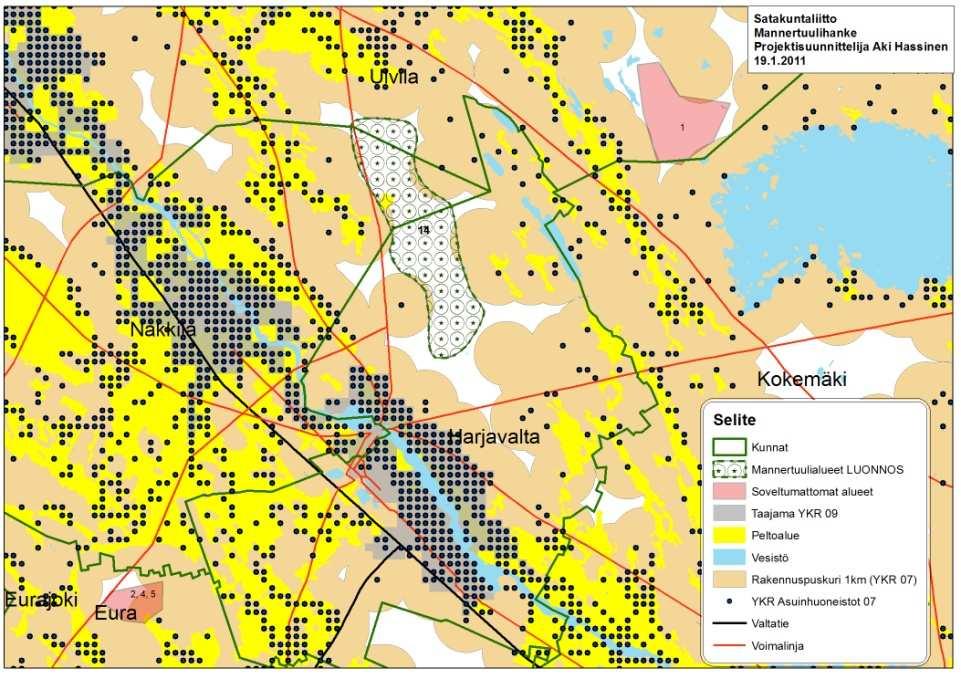

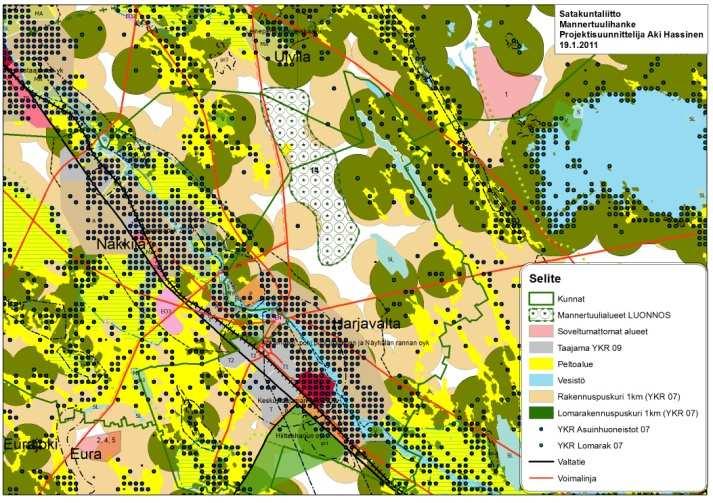

9 Mannertuulihanke Satakuntaliitto Case Esimerkki paikkatieto- ja alue-analyysistä Nakkila Harjavalta alueella Projektisuunnittelija Aki Hassinen 9

10 Projektisuunnittelija Aki Hassinen 10

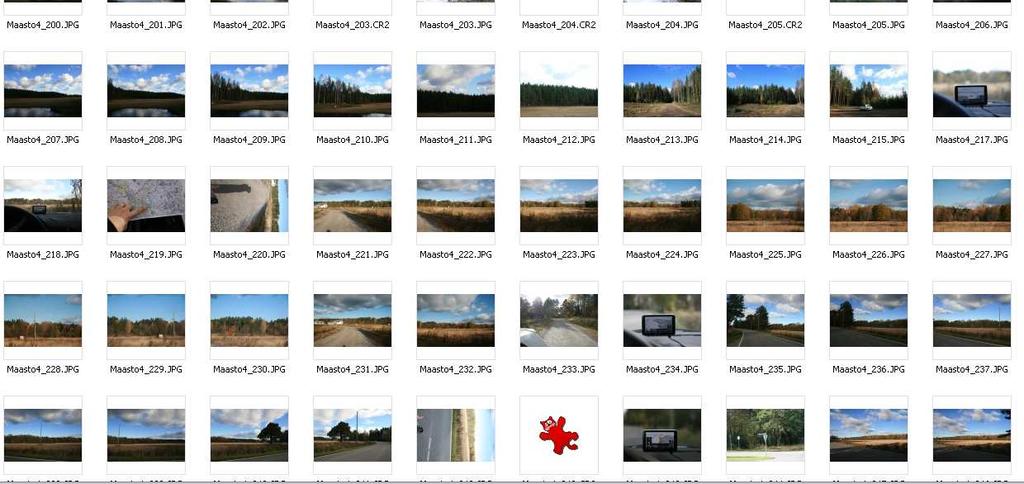

11 Muutama kuva maastopäiviltä

12 Kuvassa Tahkoluodon 3MW laitos 600m etäisyydeltä Tornikorkeus 100 m (Kameran objektiivin polttoväli 50 mm.) Aki Hassinen 2010

13 Kuvassa Reposaaren maantien varrella sijaitsevat voimalat n. 300m etäisyydeltä Huomataanko sähkölinjat kuvasta, vai tuulivoimalat ennemmin? (Kameran objektiivin polttoväli 17mm. ~ laajakulma) Aki Hassinen 2010

14 Projektisuunnittelija Aki Hassinen 14 Kaukonäkymä alueelle 4. Karvia, Mustajärvi (18mm)

15 Projektisuunnittelija Aki Hassinen 15 Kuvasovite, 10 tuulivoimalaitosta (etäisyys n. 3km) Karvia, Mustajärvi (18mm)

16 Projektisuunnittelija Aki Hassinen 16 Referenssikuva Tahkoluodon 3 MW voimalaitos Etäisyys n. 3 km

17 Projektisuunnittelija Aki Hassinen 17 Kaukonäkymä pohjoiseen päin. Alue 4, Karvia. 18mm polttoväli.

18 Projektisuunnittelija Aki Hassinen 18 Kuvasovite, 10 tuulivoimalaa 4 km etäisyydellä Alue 4, Karvia. 18mm polttoväli.

19 Projektisuunnittelija Aki Hassinen 19 Noormarkku, kaukonäkymä alueelle 64, 18mm

20 Projektisuunnittelija Aki Hassinen 20 Kuvasovite, 10 tuulivoimalaa. Etäisyys n. 6km. Noormarkku, (kuvattu 18 mm)

21 Mannertuulihanke Satakuntaliitto Hankeaikataulun pääkohdat Kesä 2010 Alustavat aluerajaukset Yhtenäiset reunaehdot (bufferit) Kokoukset: Kuntien yhteyshenkilöt ja energia-alan toimijat elokuussa. Syksy 2010 Teknistaloudellinen analyysi. Maastotutkimus ja valokuvaus. Tuulivoimaseminaari Palmgren Sali, Pori. Talvi Ympäristö- ja maisemavaikutusten arviointi kohdealueille. Näkymäanalyysit. Alustava raportti. Kevät - Kesä 2011 Seminaari huhtikuussa Loppuraportti liitteineen kesäkuussa, kommentointi aiemmin Projektisuunnittelija Aki Hassinen 21

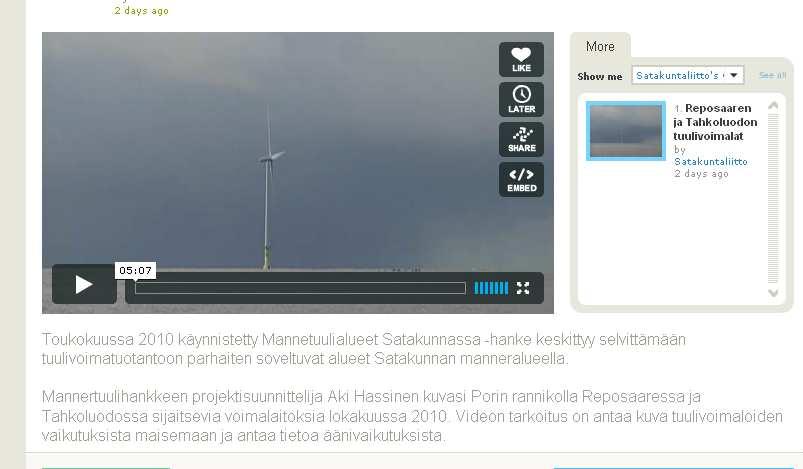

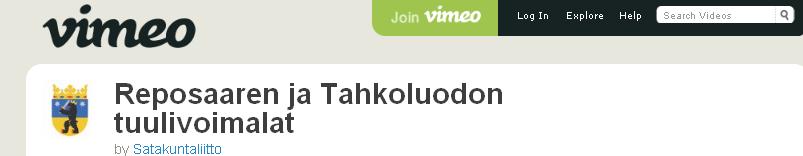

22 Mannertuulihanke Satakuntaliitto Hankkeen sivuilla mahdollisuus karttojen ja dokumenttien kommentointiin Projektisuunnittelija Aki Hassinen 22

23 Mannertuulihanke Satakuntaliitto ~ Hyvällä tuulella! ~ Mannertuulihanke kiittää mielenkiinnostanne! Projektisuunnittelija Aki Hassinen 23
