Tiina Salmela, Elisa Rinne, 2013

Transkriptio

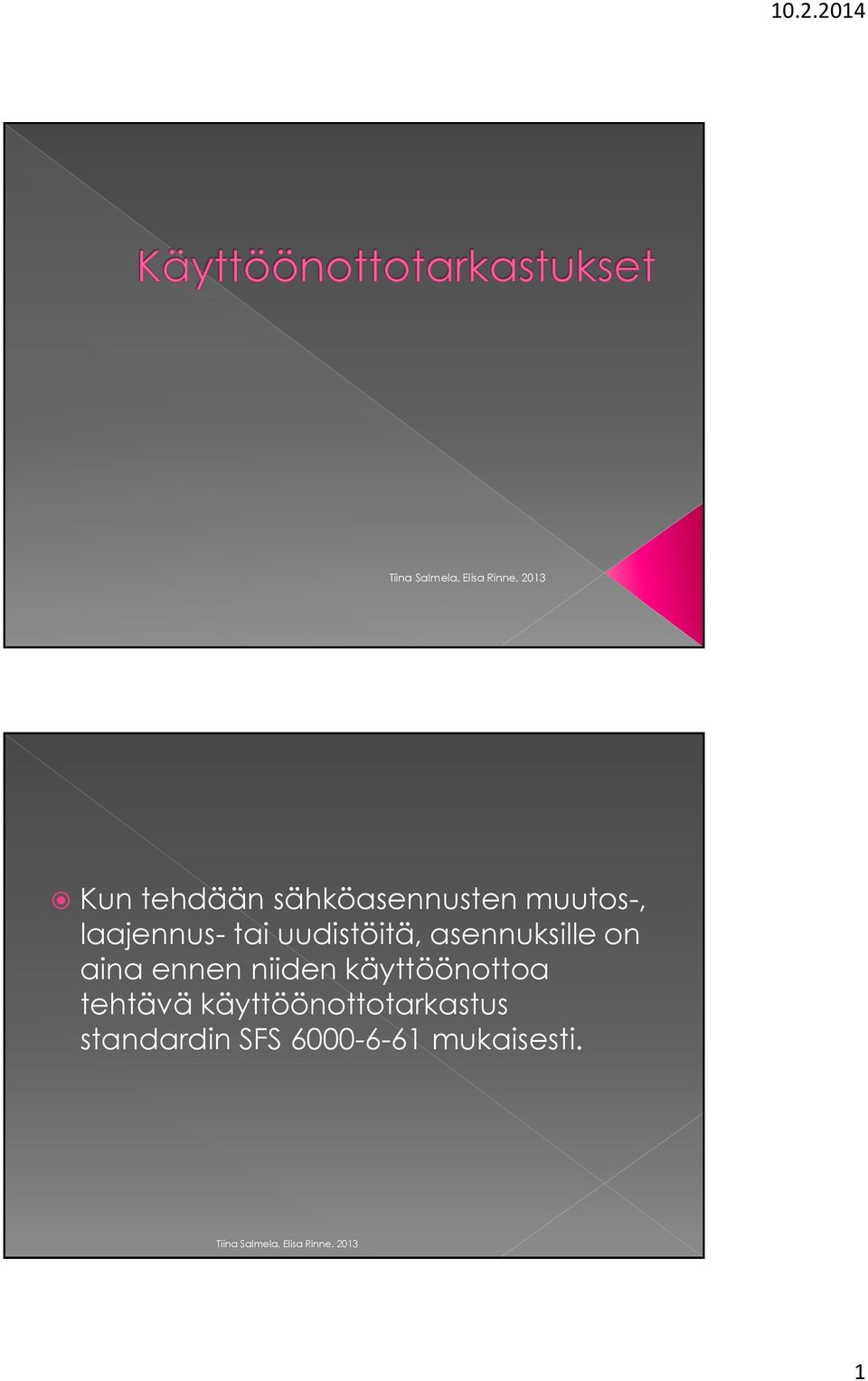

1 Kun tehdään sähköasennusten muutos-, laajennus- tai uudistöitä, asennuksille on aina ennen niiden käyttöönottoa tehtävä käyttöönottotarkastus standardin SFS mukaisesti. 1

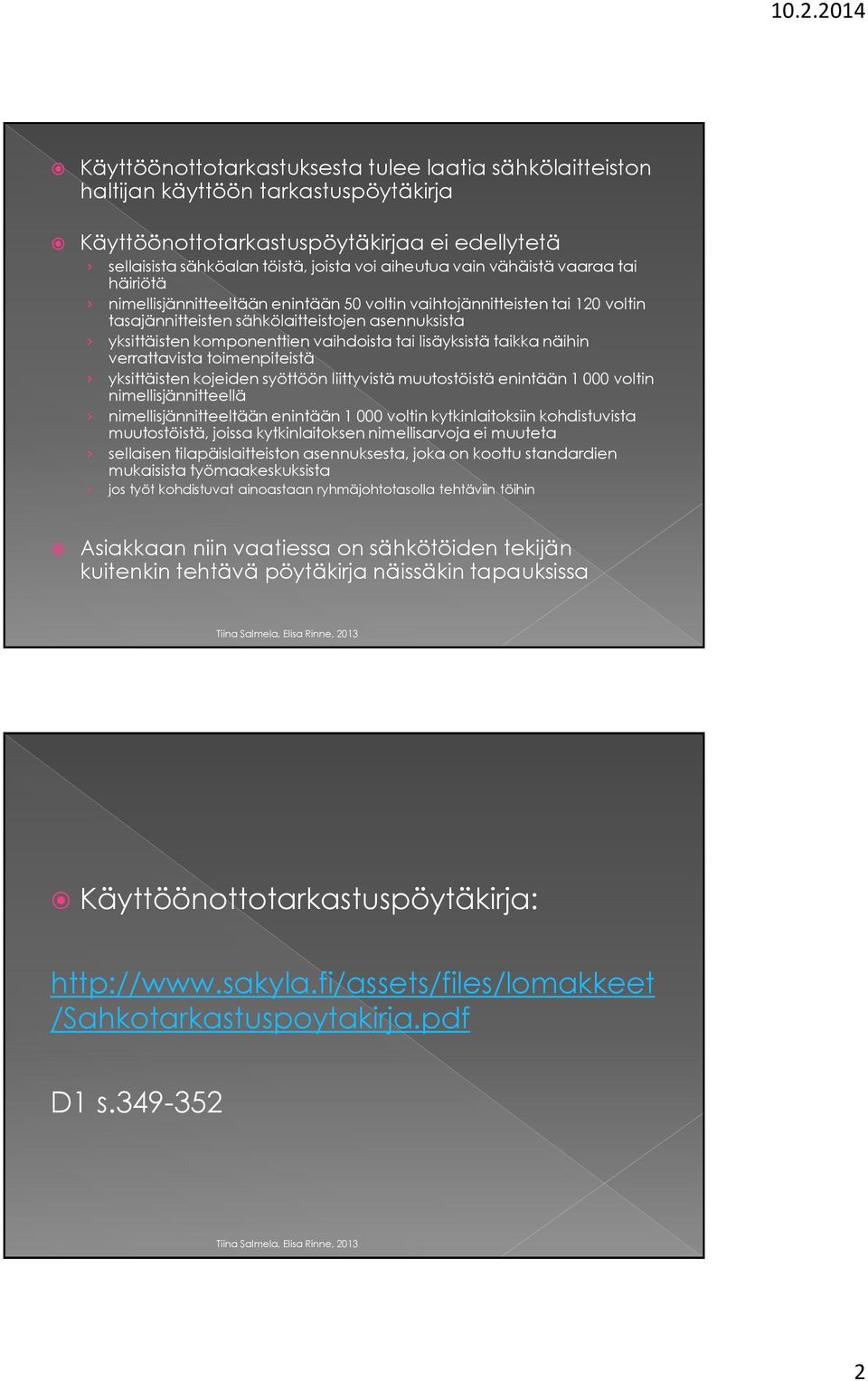

2 Käyttöönottotarkastuksesta tulee laatia sähkölaitteiston haltijan käyttöön tarkastuspöytäkirja Käyttöönottotarkastuspöytäkirjaa ei edellytetä sellaisista sähköalan töistä, joista voi aiheutua vain vähäistä vaaraa tai häiriötä nimellisjännitteeltään enintään 50 voltin vaihtojännitteisten tai 120 voltin tasajännitteisten sähkölaitteistojen asennuksista yksittäisten komponenttien vaihdoista tai lisäyksistä taikka näihin verrattavista toimenpiteistä yksittäisten kojeiden syöttöön liittyvistä muutostöistä enintään voltin nimellisjännitteellä nimellisjännitteeltään enintään voltin kytkinlaitoksiin kohdistuvista muutostöistä, joissa kytkinlaitoksen nimellisarvoja ei muuteta sellaisen tilapäislaitteiston asennuksesta, joka on koottu standardien mukaisista työmaakeskuksista jos työt kohdistuvat ainoastaan ryhmäjohtotasolla tehtäviin töihin Asiakkaan niin vaatiessa on sähkötöiden tekijän kuitenkin tehtävä pöytäkirja näissäkin tapauksissa Käyttöönottotarkastuspöytäkirja: /Sahkotarkastuspoytakirja.pdf D1 s

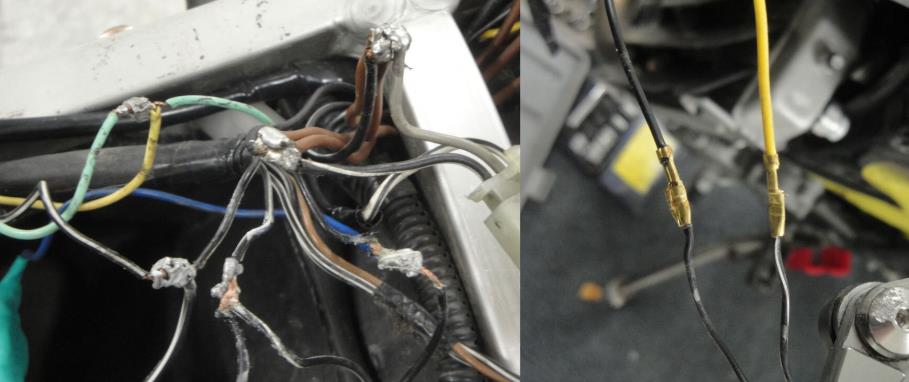

3 Sähköasennuksen käyttöönottotarkastus on sähköurakoitsijan ja sähköasentajan työn aikaista oman työnsä tarkastamista Sisältyy aistinvarainen tarkastelu sekä erilaisia mittauksia ja testauksia Varmennetaan aistinvaraisesti, että työ tehdään noudattaen hyviä ja hyväksyttyjä asennustapoja Osa asennuksesta jää piiloon, jolloin tämän piiloon jäävän asennuksen osalta on välttämätöntä tarkastaa työ sitä suoritettaessa 3

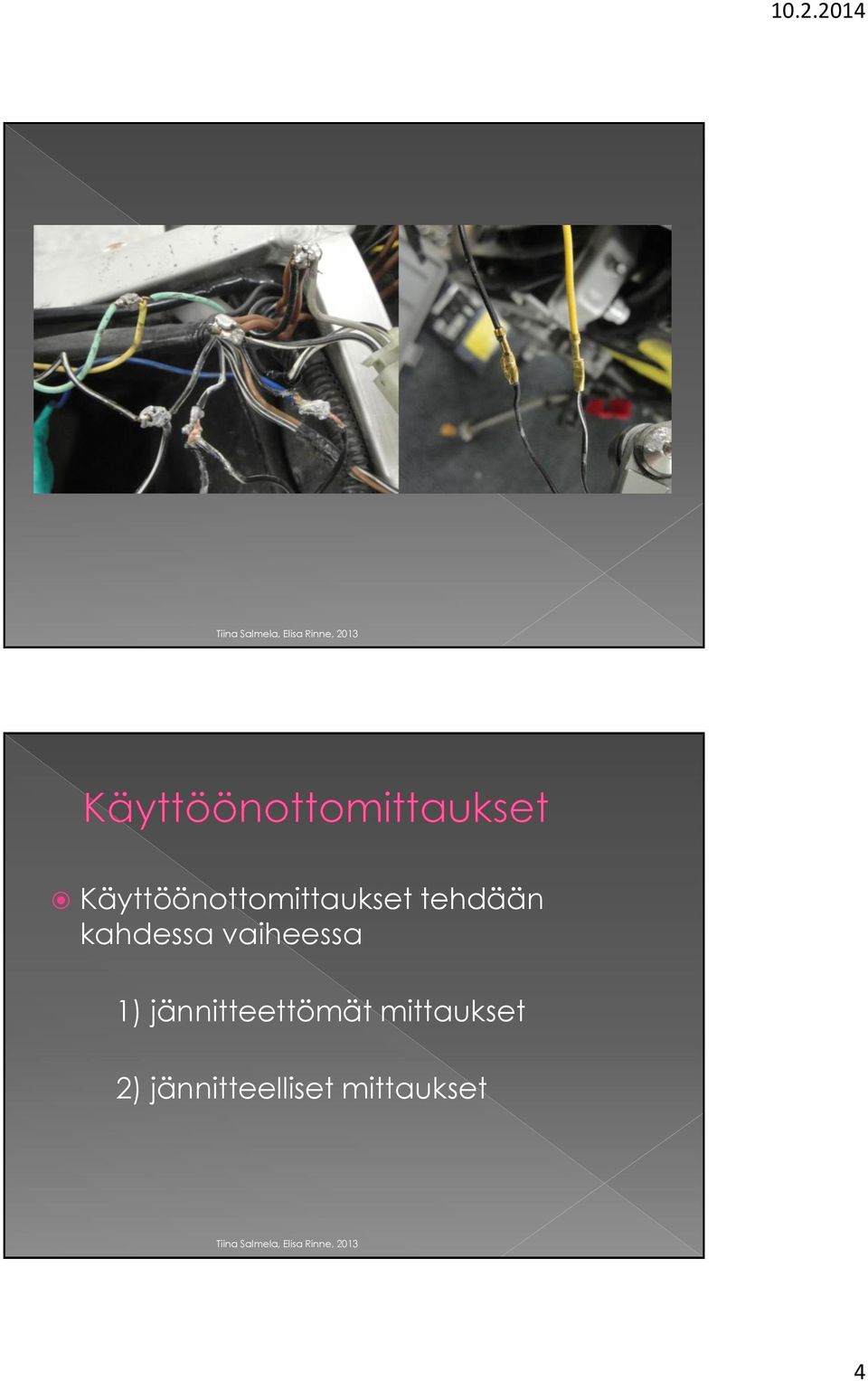

4 Käyttöönottomittaukset tehdään kahdessa vaiheessa 1) jännitteettömät mittaukset 2) jännitteelliset mittaukset 4

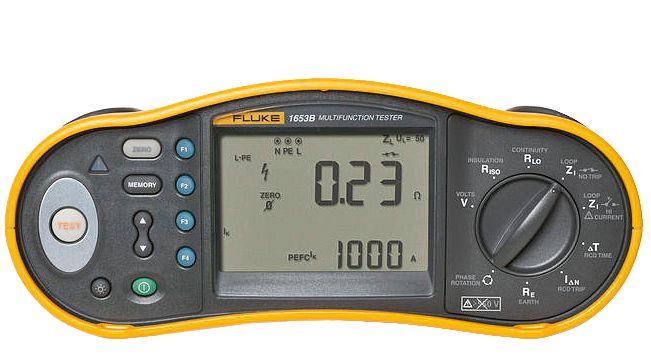

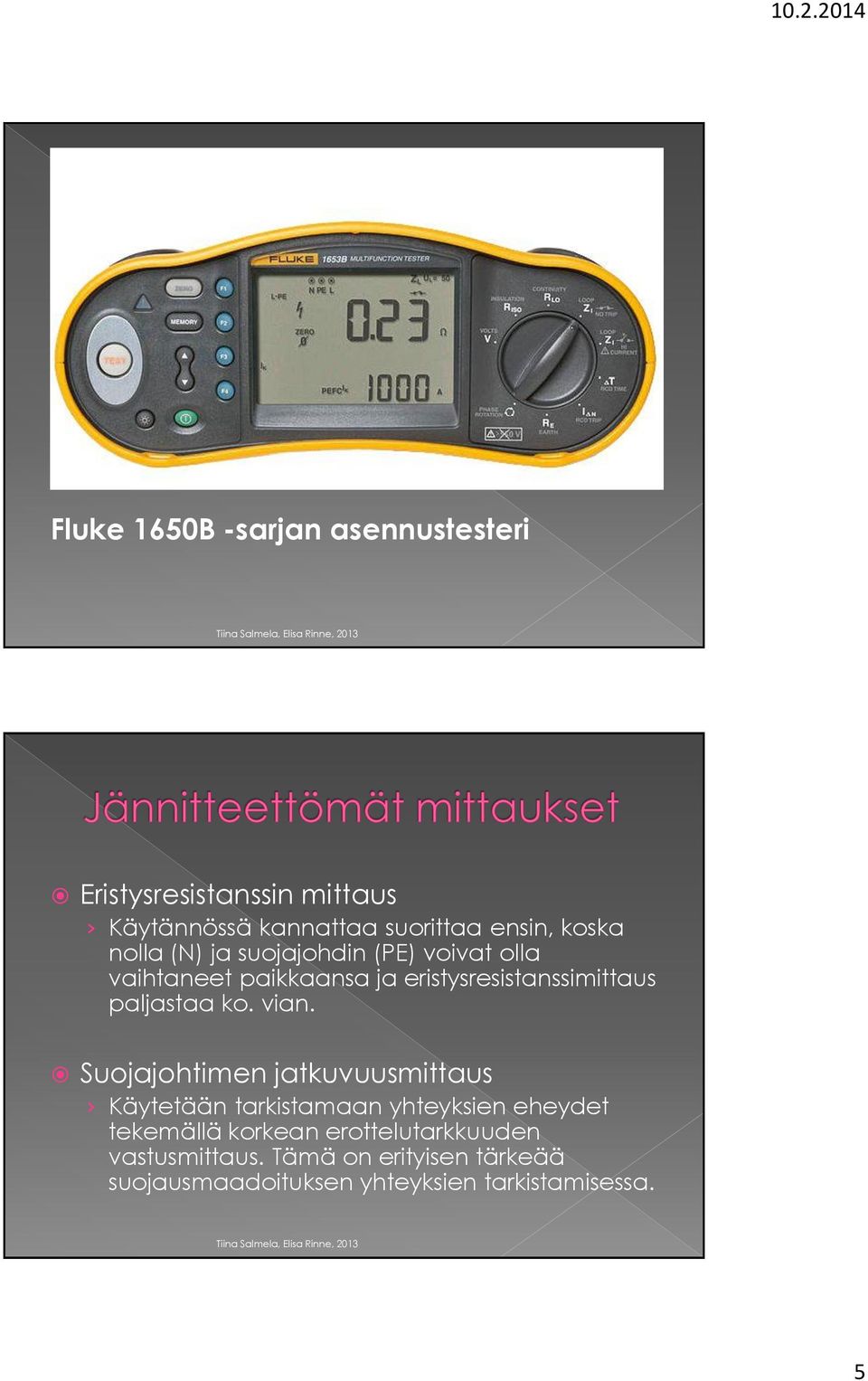

5 Fluke 1650B -sarjan asennustesteri Eristysresistanssin mittaus Käytännössä kannattaa suorittaa ensin, koska nolla (N) ja suojajohdin (PE) voivat olla vaihtaneet paikkaansa ja eristysresistanssimittaus paljastaa ko. vian. Suojajohtimen jatkuvuusmittaus Käytetään tarkistamaan yhteyksien eheydet tekemällä korkean erottelutarkkuuden vastusmittaus. Tämä on erityisen tärkeää suojausmaadoituksen yhteyksien tarkistamisessa. 5

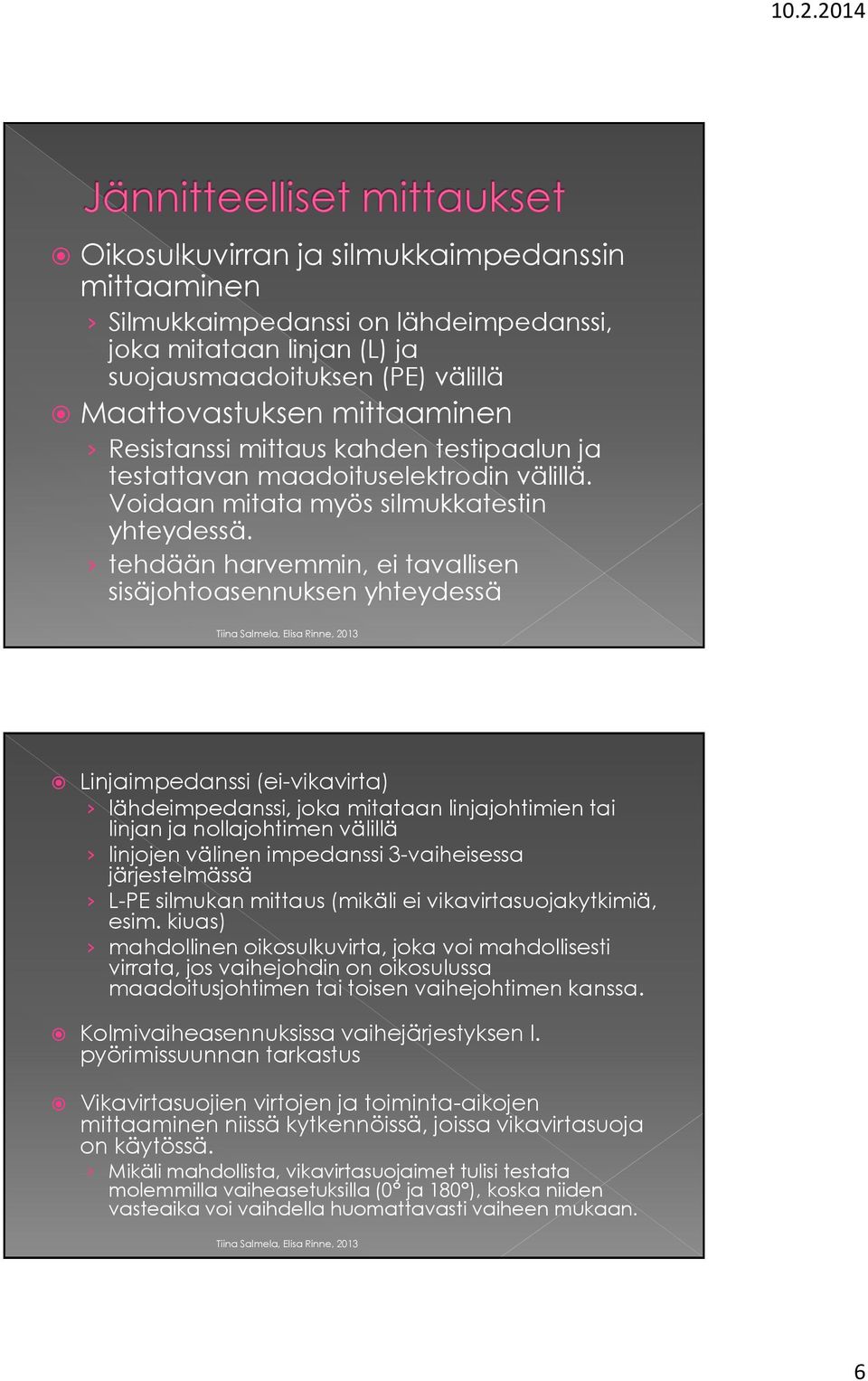

6 Oikosulkuvirran ja silmukkaimpedanssin mittaaminen Silmukkaimpedanssi on lähdeimpedanssi, joka mitataan linjan (L) ja suojausmaadoituksen (PE) välillä Maattovastuksen mittaaminen Resistanssi mittaus kahden testipaalun ja testattavan maadoituselektrodin välillä. Voidaan mitata myös silmukkatestin yhteydessä. tehdään harvemmin, ei tavallisen sisäjohtoasennuksen yhteydessä Linjaimpedanssi (ei-vikavirta) lähdeimpedanssi, joka mitataan linjajohtimien tai linjan ja nollajohtimen välillä linjojen välinen impedanssi 3-vaiheisessa järjestelmässä L-PE silmukan mittaus (mikäli ei vikavirtasuojakytkimiä, esim. kiuas) mahdollinen oikosulkuvirta, joka voi mahdollisesti virrata, jos vaihejohdin on oikosulussa maadoitusjohtimen tai toisen vaihejohtimen kanssa. Kolmivaiheasennuksissa vaihejärjestyksen l. pyörimissuunnan tarkastus Vikavirtasuojien virtojen ja toiminta-aikojen mittaaminen niissä kytkennöissä, joissa vikavirtasuoja on käytössä. Mikäli mahdollista, vikavirtasuojaimet tulisi testata molemmilla vaiheasetuksilla (0 ja 180 ), koska niiden vasteaika voi vaihdella huomattavasti vaiheen mukaan. 6
