1 KÄYTTÖOHJEET CAYMAN B 55 1

2 Omistajalle Kiitos, että valitsitte Haswing- sähköperämoottorin. Se on suunniteltu pitäen mielessä hyvä käytettävyys, saasteettomuus ja helppo kuljetettavuus. Tässä ohjekirjassa on tiedot laitteen asennuksesta, käytöstä ja huollosta. Lue ohjeet ennen käyttöä. Jos Sinulla on lisäkysymyksiä, käänny myyjäliikkeen tai maahantuojan puoleen. Ohjekirjassa on käytössä seuraavat varoitussymbolit Merkin varoituksen noudattamatta jättäminen aiheuttaa vakavan onnettomuusriskin. Eritystä huomiota kiinnitettävä, jotta laite ei vaurioidu. Huomautus, joka tekee käytöstä helpompaa ja nopeampaa. 2

Tässä ohjekirjassa on tiedot laitteen asennuksesta, käytöstä ja huollosta. Lue ohjeet ennen käyttöä.

3 Laitteen ominaisuudet Moottorin varsi Langattoman ohjauksen resetointi Lataustila Korkeuden säätö Keulakiinnike Moottorin vakaaja Pakkauspoljin Sivuluukku Kantokahva Potkuri Moottori Vaihdettava evä Pidämme oikeuden kehittää tuotetta jatkuvasti. 3

vakaaja Pakkauspoljin Sivuluukku Kantokahva Potkuri Moottori

Ennen käyttöä Syväpurkausakku Suosittelemme käytettäväksi ns. syväpurkausakkua. Käänny osaavan akkuliikkeen puoleen. Irroita akku säilytyksen ajaksi. Akkuun kytkettäessä laite ei saa olla päällä.

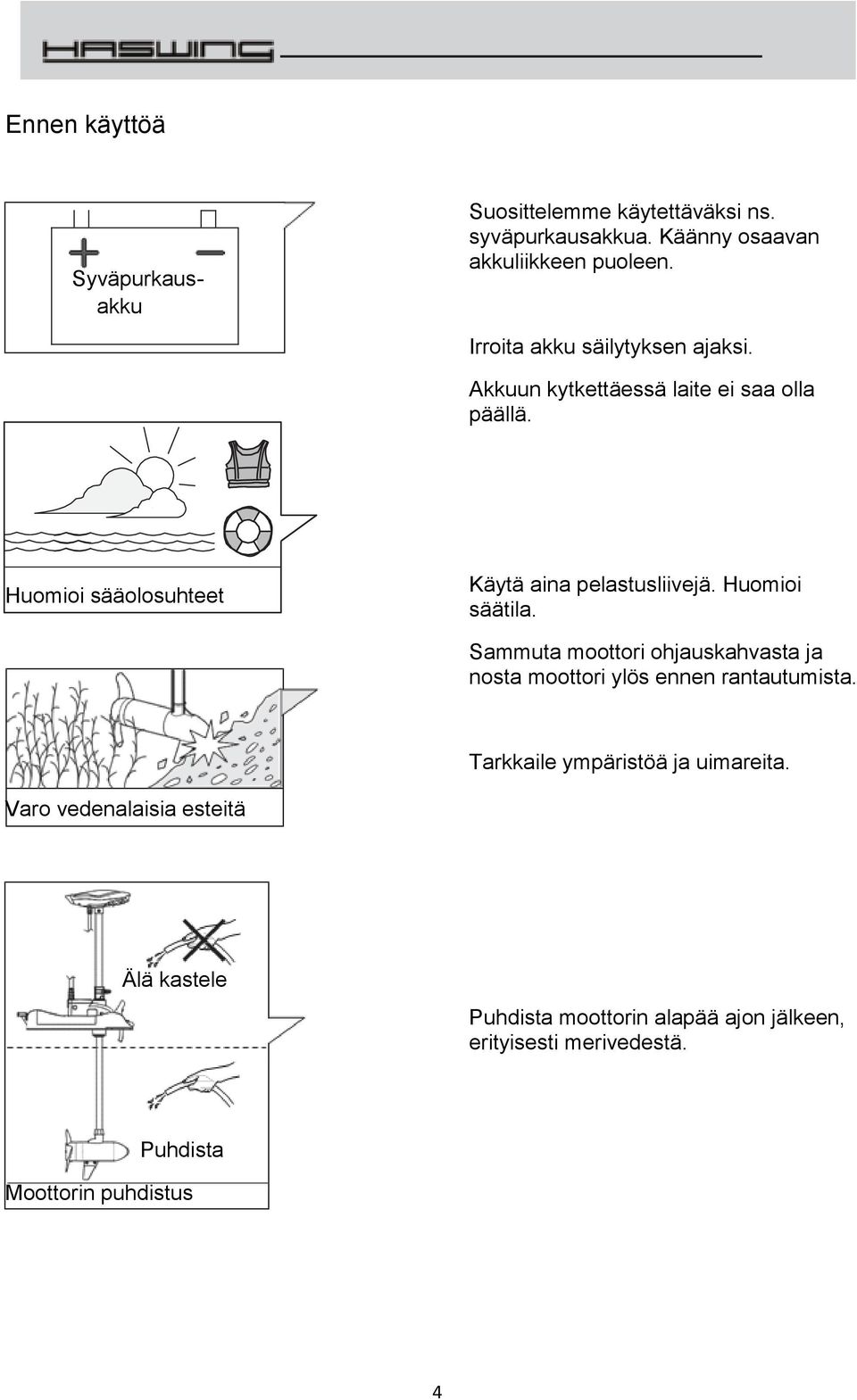

4 Ennen käyttöä Syväpurkausakku Suosittelemme käytettäväksi ns. syväpurkausakkua. Käänny osaavan akkuliikkeen puoleen. Irroita akku säilytyksen ajaksi. Akkuun kytkettäessä laite ei saa olla päällä. Huomioi sääolosuhteet Käytä aina pelastusliivejä. Huomioi säätila. Sammuta moottori ohjauskahvasta ja nosta moottori ylös ennen rantautumista. Tarkkaile ympäristöä ja uimareita. Varo vedenalaisia esteitä Älä kastele Puhdista moottorin alapää ajon jälkeen, erityisesti merivedestä. Puhdista Moottorin puhdistus 4

Huomioi sääolosuhteet Käytä aina pelastusliivejä. Huomioi säätila.

1. Potkurin kiinnittäminen Kun asennat potkurin, varmista, että laite ei ole kytketty akkuun. 1. Asenna osat kuvan 1 mukaisesti. Huomaa sokan asennus.

5 1. Potkurin kiinnittäminen Kun asennat potkurin, varmista, että laite ei ole kytketty akkuun. 1. Asenna osat kuvan 1 mukaisesti. Huomaa sokan asennus. Mutteri Teräsprikka Kumiprikka Ristinmuotoinen uritus Kuva 1. Ristinmuotoinen ura (2 uraa) mahdollistaa potkurin uudelleenasentamisen vaikka toinen urista olisi kulunut. Käytä asentamiseen mukana toimitettavaa potkurinkiristintä tai 7 mm kiintoavainta. Kuva 2. Pidä potkurista kiinni estääksesi sen pyörimisen ja käytä potkurinkiristintä kiinnittääksesi potkurin mutterin. Kiristä potkurin mutteri ja lopuksi löysää ¼ kierrosta. Mutterin liika kiristäminen saattaa vioittaa potkuria. 5

Ristinmuotoinen ura (2 uraa) mahdollistaa potkurin uudelleenasentamisen vaikka toinen urista olisi kulunut.

2. Nostokahvan ja evän kiinnitys Varmista, että akku ei ole kytketty kiinni kun kiinnität tai irroitat moottoria. Kuva 3. Kahva ja ruuvit pussissa. Evä ja ruuvit pussissa.

6 2. Nostokahvan ja evän kiinnitys Varmista, että akku ei ole kytketty kiinni kun kiinnität tai irroitat moottoria. Kuva 3. Kahva ja ruuvit pussissa. Evä ja ruuvit pussissa. Kuva Aseta nostokahva vaihdelaatikon päälle kuvan 3 mukaisesti ja kiinnitä se neljällä ruuvilla 2. Aseta evä moottoriin kuvan 4 mukaisesti ja kiinnitä se kahdella ruuvilla. 6

7 3. Uistelumoottorin kiinnittäminen Varmista, että akku ei ole kytketty kiinni kun kiinnität tai irroitat moottoria Aseta moottori veneen keulaan ja kiinnitä se keularuuveilla ja kumitiivisteillä (Kuva 5). 4. Akun kiinnittäminen Valitse sopiva akku: Suosittelemme käytettäväksi ns. syväpurkausakkua. Kiinnitä moottorin punainen kaapeli akun positiiviseen napaan (+) ja musta kaapeli negatiiviseen napaan (-). Sijoita akku tuulettuvaan paikkaan veneessä. Punainen Musta Syväpurkausakku Kuva 6. 7

Akun kiinnittäminen Valitse sopiva akku: Suosittelemme käytettäväksi ns. syväpurkausakkua.

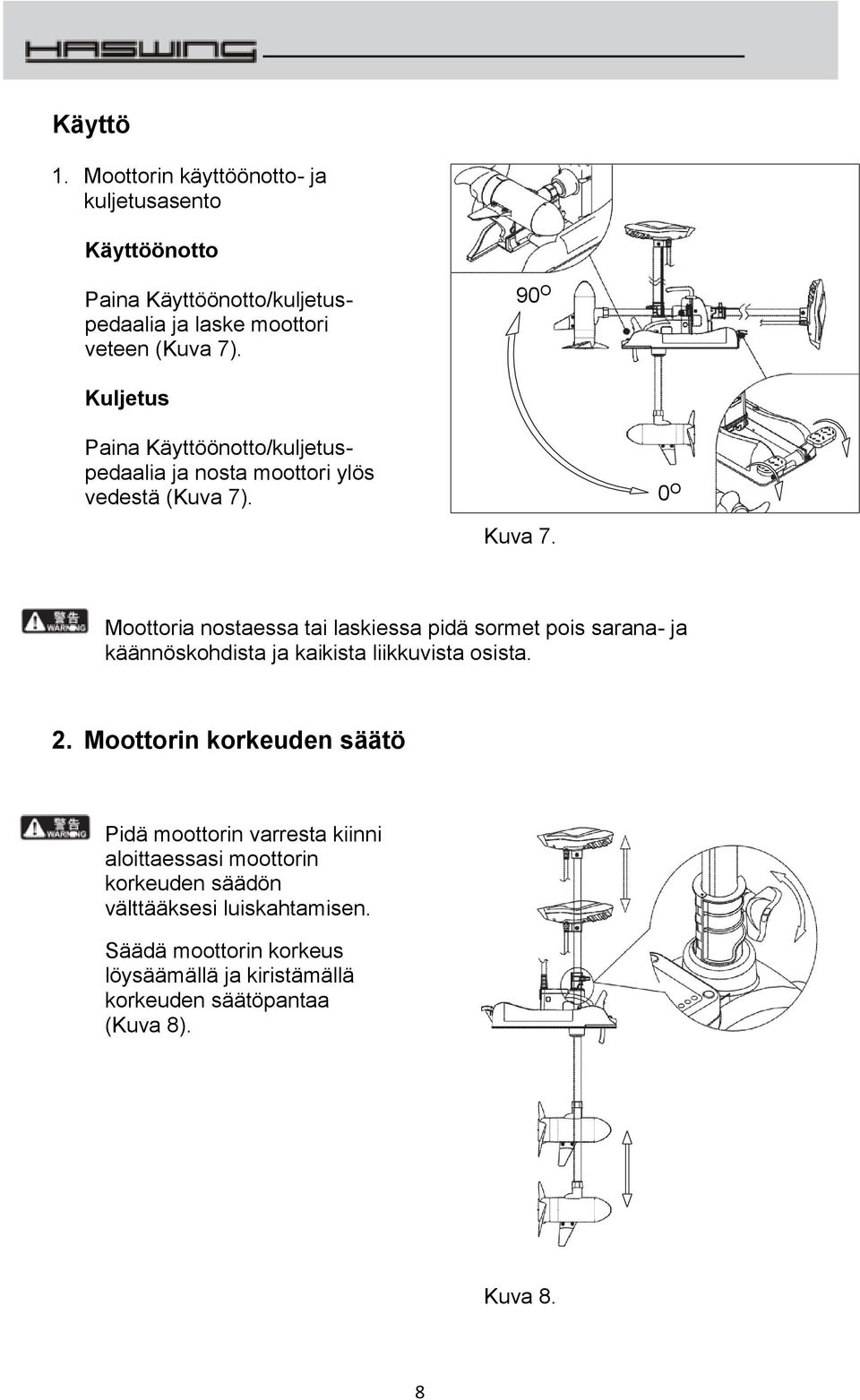

8 Käyttö 1. Moottorin käyttöönotto- ja kuljetusasento Käyttöönotto Paina Käyttöönotto/kuljetuspedaalia ja laske moottori veteen (Kuva 7). 90 O Kuljetus Paina Käyttöönotto/kuljetuspedaalia ja nosta moottori ylös vedestä (Kuva 7). Kuva 7. 0 O Moottoria nostaessa tai laskiessa pidä sormet pois sarana- ja käännöskohdista ja kaikista liikkuvista osista. 2. Moottorin korkeuden säätö Pidä moottorin varresta kiinni aloittaessasi moottorin korkeuden säädön välttääksesi luiskahtamisen. Säädä moottorin korkeus löysäämällä ja kiristämällä korkeuden säätöpantaa (Kuva 8). Kuva 8. 8

0 O Moottoria nostaessa tai laskiessa pidä sormet pois sarana- ja käännöskohdista ja kaikista liikkuvista osista. 2.

9 3. Kauko-ohjain Varmista, että akku ei ole kytketty kiinni moottoriin kun vaihdat kauko-ohjaimen paristoa. Virta päälle/pois Käännä vasempaan Merkkivalo Lisää nopeutta Järjestelmän reboot Hidasta nopeutta Täysi vauhti Käännä oikeaan 4. Merkkivalo Merkkivalo palaa painettaessa mitä tahansa kaukosäätimen näppäintä. Se tarkoittaa, että signaali on välitetty onnistuneesti. Jos merkkivalo ei syty vaihda kaukosäätimen paristo. Kuva Nopeuden säätö Paina tai aktivoidaksesi moottorin (1 piippaus). Paina säätääksesi uistelunopeutta (1 piippaus). Pysäyttääksesi moottorin paina (2 piippausta). Kuva 10. 9

Merkkivalo Merkkivalo palaa painettaessa mitä tahansa kaukosäätimen näppäintä. Se tarkoittaa, että signaali on välitetty onnistuneesti.

6. Moottorin ohjaus Paina tai kääntääksesi moottoria oikealle tai vasemmalle (Kuva 11). Kuva 11. 7.

Palaa aikaisemmin asetettuun nopeuteen painamalla uudestaan F (2 piippausta (Kuva 12).

10 6. Moottorin ohjaus Paina tai kääntääksesi moottoria oikealle tai vasemmalle (Kuva 11). Kuva Täysi nopeus ja reboot näppäin Paina aktivoidaksesi moottorin (1 piippaus). Paina F muuttaaksesi nopeuden täydeksi vauhdiksi (1 piippaus). Palaa aikaisemmin asetettuun nopeuteen painamalla uudestaan F (2 piippausta (Kuva 12). Paina R käynnistääksesi käyttöjärjestelmän uudestaan jos kaukosäätimen ohjelmisto on mennyt sekaisin (2 piippausta) Kuva 12. R F Kuva Kaukosäätimen kiinnitysnauha Kiinnitä nauha kaukosäätimeen (Katso kuva 13) ja kiinnitä se kalastusvapaan. Kuva

9. Langaton yhteys Paina ja pidä pohjassa akun varaustilan näytön alapuolella (Kuva 14). Paina sitten näppäintä kaukosäätimessä luodaksesi yhteyden moottorin ja kaukosäätimen välillä.

11 9. Langaton yhteys Paina ja pidä pohjassa akun varaustilan näytön alapuolella (Kuva 14). Paina sitten näppäintä kaukosäätimessä luodaksesi yhteyden moottorin ja kaukosäätimen välillä. 3 nopeaa piippausta ilmoittavat yhteyden muodostumisesta. Vapauta ja näppäimet ja järjestelmä on valmiina. Virta Päälle/Pois Reset Kuva 14. -näppäin Toimintahäiriön ilmaisin Tässä moottorissa on vikojen automaattinen etsintä toiminto. Vian ilmetessä moottori sammuu ja vikaan liittyvä äänimerkki piippaus alkaa (Vianetsintäohjeet sivuilla 12-13). 10. Pariston vaihto Katso kuva 15 vaihtaaksesi uuden pariston. 11

3 nopeaa piippausta ilmoittavat yhteyden muodostumisesta. Vapauta ja näppäimet ja järjestelmä on valmiina. Virta Päälle/Pois Reset Kuva 14.

12 11. Akun varaustilan näyttö Moottorissa on akun varaustilan näyttö. Kaikkien valojen palaessa (100%) akku on täynnä. Valot sammuvat yksitellen akun varaustilan laskiessa. Lataa akku uudestaan varaustilan laskiessa viimeiseen valoon (20% akun varauksesta). Kuva 16. Akun varaus Kuva 16. Kun akun varaustila on hyvin alhainen, moottori sammuu automaattisesti suojellakseen akun elinkaarta ja kuuluu jatkuva piippaus. 12. Vian etsintä ja ratkaisu 1. Moottori lopettaa toimintansa - Varmista, että kaapeli on kunnolla kiinni. - Tarkista, että kaapelien päät ovat puhtaat ja että niissä ei ole ruostetta. - Tarkista, että potkurissa ei ole kalastussiimaa tai heinää. Tarvittaessa irroita potkuri puhdistaaksesi sen sisäpuolelle menneistä epäpuhtauksista. VAROITUS: Varmista ensin, että moottori on irroitettu akusta. - Varmista, että potkurin sokka on edelleen hyvässä kunnossa. 2. Moottori tärisee - Varmista, että kaapeli on kunnolla kiinni. - Tarkista potkurin ja sokan kunto, asenna uudestaan tarvittaessa. - Irroita akkukaapeli ja tutki moottoria pyörittämällä potkuria käsin. Moottorin pitäisi pyöriä vapaasti pienellä magneettisella vastuksella. Sisäinen vaurio saattaa syntyä, jos moottorin pyöriminen on estetty tai lukittunut. Lopeta käyttö ja ota yhteyttä jälleenmyyjään. 3. Toimintahäiriön ilmaisin - Jatkuva piippaus varoittaa moottorin ylikuormituksesta. Varmista, että vene ei ole ylikuormattu, potkurin ympärillä ei ole kalastussiimaa tai heinää. Tarvittaessa irroita potkuri ja puhdista myös potkurin sisäpuolelta. - Akun varaustilan ollessa matala, moottori sammuu automaattisesti suojellakseen akkua. Kuuluu jatkuva piippaus. Lataa akku täyteen tai vaihda uuteen akkuun. - Jos kääntäminen ei toimi ja kuuluu 4 pitkää piippausta, se tarkoittaa, että ohjauksen tiellä on este. Poista este. 12

Kun akun varaustila on hyvin alhainen, moottori sammuu automaattisesti suojellakseen akun elinkaarta ja kuuluu jatkuva piippaus. 12. Vian etsintä ja ratkaisu 1.

13. Äänimerkit Äänimerkki Syy 1 piippaus Signaali vastaanotettu 2 piippausta Pysäytä toiminto tai palaa alkuperäisiin asetuksiin. 3 piippausta Langaton yhteys kytketty.

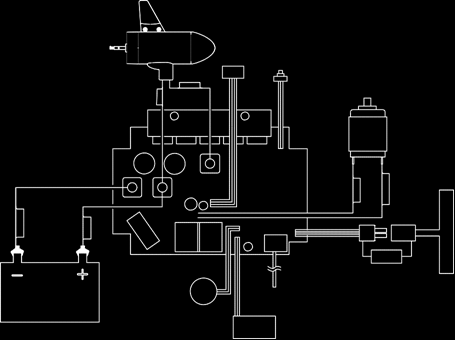

13 13. Äänimerkit Äänimerkki Syy 1 piippaus Signaali vastaanotettu 2 piippausta Pysäytä toiminto tai palaa alkuperäisiin asetuksiin. 3 piippausta Langaton yhteys kytketty. 5 piippausta Järjestelmä valmiina Jatkuva piippaus Matalan akun varaustilan varoitus 2 pitkää piippausta Kaikki langattomat yhteydet katkaistu 4 pitkää piippausta Kääntäminen estetty Jatkuva pitkä piippaus 14. Piirikaavio Virran ylikuormitus Moottori 2 Magneettikytkin Reset kytkin Moottori 1 Musta Punainen Vapaa-ajan akku Summeri Merkkivalot Liitin Lisätarvikelaite 13

5 piippausta Järjestelmä valmiina Jatkuva piippaus Matalan akun varaustilan varoitus 2 pitkää piippausta Kaikki langattomat yhteydet

14 15. Huolto 1. Pese ja puhdista moottori ja potkuri käytön jälkeen huolellisesti käyttöohjeen mukaan. Takuu ei kata väärästä käytöstä johtuvaa ruostetta tai moottorin vikaa (Katso sivu 2). 2. Poista kaikki epäpuhtaudet potkurin päältä ja sisästä jokaisen käytön jälkeen (Katso sivu 2, Moottorin puhdistus ). 3. Lisää voiteluainetta kääntyviin osiin säännöllisesti ja käytä oikeaa työkalua osien kiristämiseen. 4. Lisää ruosteen estoainetta kaapelin päihin ja akun liittimiin jokaisen käytön jälkeen. 5. Säilytä moottoria hyvin ilmastoidussa paikassa ja pidä se kuivana. 6. Välttääksesi vaurioita, älä käytä moottoria tuntemattomissa vesissä. TAKUU Myönnämme laitteelle ostopäivästä lukien kahden (2) vuoden takuun. Takuu koskee laitteessa mahdollisesti ilmeneviä teknisiä vikoja ja valmistusvirheitä. Takuu ei koske sellaisia vikoja, jotka ovat aiheutuneet laitteen huolimattomasta käsittelystä, kuten esim. paristojen vuotaminen tai mekaanisesta iskusta syntyneet vauriot. Takuu ei myöskään koske laitteen ohjekirjan vastaisesta käyttämisestä aiheutuvia vikoja tai laitteen aiheuttamia välillisiä vahinkoja, esim. ylijännite. Takuu ei ole voimassa, jos laitetta on korjattu muualla kuin maahantuojan omassa huollossa. Epäselvissä tapauksissa ota ensin yhteys myyjäliikkeeseen tai sähköpostitse maahantuojaan osoitteeseen: Huoltokäytäntö Takuuaikana tai sen jälkeen ilmenneiden vikojen korjaamiseksi on yhteyttä suoraan maahantuojaan sähköpostitse tai puhelimitse Takuuaikaisen huollon yhteydessä on takuutodistus aina palautettava laitteen mukana. Liitä mukaan kirjallinen selvitys havaitsemastasi viasta. Takuun saamiseksi on takuutodistuksessa oltava laitteen sarjanumero, ostopäivämäärä, jälleenmyyjän nimi sekä allekirjoitus. 14

Lisää voiteluainetta kääntyviin osiin säännöllisesti ja käytä oikeaa työkalua osien kiristämiseen. 4. Lisää ruosteen estoainetta kaapelin päihin ja akun liittimiin jokaisen käytön jälkeen. 5.

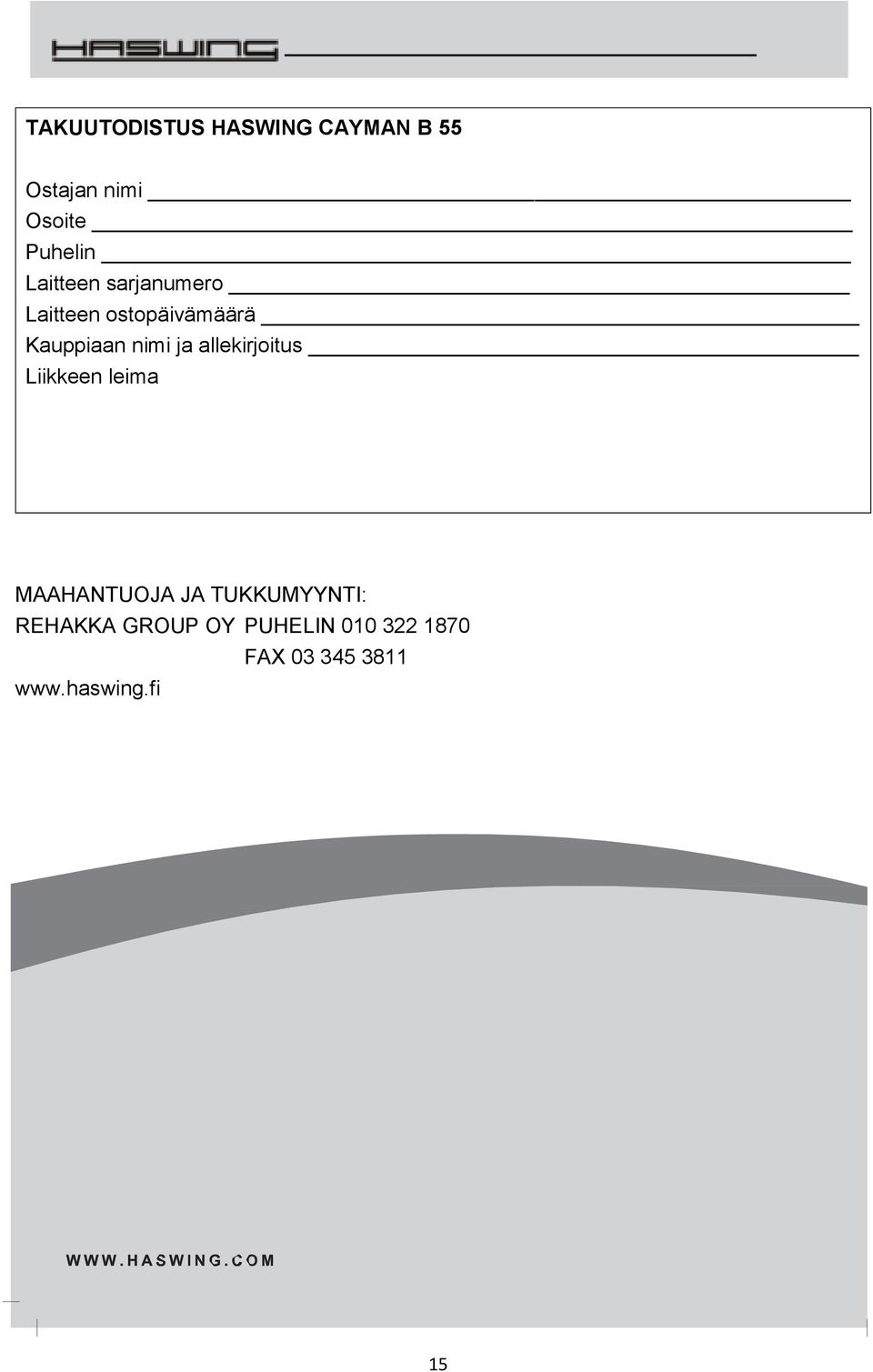

15 TAKUUTODISTUS HASWING CAYMAN B 55 Ostajan nimi Osoite Puhelin Laitteen sarjanumero Laitteen ostopäivämäärä Kauppiaan nimi ja allekirjoitus Liikkeen leima MAAHANTUOJA JA TUKKUMYYNTI: REHAKKA GROUP OY PUHELIN FAX

allekirjoitus Liikkeen leima MAAHANTUOJA JA TUKKUMYYNTI:
