1 KÄYTTÖOHJEET PROTRUAR 1

2 Omistajalle Kiitos, että valitsitte Haswing- sähköperämoottorin. Se on suunniteltu pitäen mielessä hyvä käytettävyys, saasteettomuus ja helppo kuljetettavuus. Tässä ohjekirjassa on tiedot laitteen asennuksesta, käytöstä ja huollosta. Lue ohjeet ennen käyttöä. Jos Sinulla on lisäkysymyksiä, käänny myyjäliikkeen tai maahantuojan puoleen. Ohjekirjassa on käytössä seuraavat varoitussymbolit Merkin varoituksen noudattamatta jättäminen aiheuttaa vakavan onnettomuusriskin. Eritystä huomiota kiinnitettävä, jotta laite ei vaurioidu. Huomautus, joka tekee käytöstä helpompaa ja nopeampaa. 2

Tässä ohjekirjassa on tiedot laitteen asennuksesta, käytöstä ja huollosta. Lue ohjeet ennen käyttöä.

3 Tekniset tiedot Käyttöjännite Maksimiteho (W) Maksimiteho (HV) Paino Rikiputken maksimipituus Portaaton nopeuden säätö Ohjausjärjestelmä Harjaton moottori (Brushless) 24 V 1200 W 2 hp 8,3 kg 96 cm Kyllä 180 lukittava Kyllä Laitteen ominaisuudet Akun varaustilan näyttö Säätöyksikkö Kahva Tappokytkin Moottorin kiinnittimet Kallistuskulman säätö Ohjauksen kireyden säätö Kiristysruuvit Potkuri Kestävä moottori Pidämme oikeuden kehittää tuotetta jatkuvasti. 3

Laitteen ominaisuudet Akun varaustilan näyttö Säätöyksikkö Kahva Tappokytkin Moottorin kiinnittimet

Ennen käyttöä Syväpurkausakku Suosittelemme käytettäväksi ns. syväpurkausakkua. Käänny osaavan akkuliikkeen puoleen. Irroita akku säilytyksen ajaksi. Akkuun kytkettäessä laite ei saa olla päällä.

4 Ennen käyttöä Syväpurkausakku Suosittelemme käytettäväksi ns. syväpurkausakkua. Käänny osaavan akkuliikkeen puoleen. Irroita akku säilytyksen ajaksi. Akkuun kytkettäessä laite ei saa olla päällä. Käytä aina pelastusliivejä. Huomioi säätila. Sammuta moottori ohjauskahvasta ja nosta moottori ylös ennen rantautumista. Huomioi sääolosuhteet Tarkkaile ympäristöä ja uimareita. Varo vedenalaisia esteitä Älä kastele Puhdista moottorin alapää ajon jälkeen, erityisesti merivedestä. Puhdista Moottorin puhdistus 4

Sammuta moottori ohjauskahvasta ja nosta moottori ylös ennen rantautumista.

5 1. Potkurin kiinnittäminen Kun asennat potkurin, varmista, että laite ei ole kytketty akkuun. 1. Asenna osat kuvan 1 mukaisesti. Huomaa sokan asennus. Potkuri Kynsiosa Sokka Kuva Aseta reiät potkurin ja kynsiosan välillä kohdalleen. Pidä kädellä potkurin lavasta kiinni ja kiristä mutteri mukana tulevalla työkalulla. Voit käyttää myös 10 mm kiintoavainta. Kiristä mutteri Kuva 2. 5

Aseta reiät potkurin ja kynsiosan välillä kohdalleen.

6 2. Kahvan kiinnittäminen Irroita moottori akusta ennnen kahvan asennusta. Yhdistä kahvan ja moottorin yläosan välinen kaapeli (Kuva 3.1). Laita loput kaapelista ja liittimet kahvan sisään (Kuva 3.2). Kiinnitä kahva paikalleen ruuvaamalla kaksi ruuvia.paikoilleen kummallekin puolelle kahvaa. (Kuva 3.3). Kaapelien liittimet Kuva 3.1 Kuva 3.2 Kuva Evän kiinnittäminen Laita moottori vaakatasoon ja kiinnitä evä paikalleen kahdella ruuvilla ja mutterilla. Viistetty sivu evästä tulee moottorin etuosaan päin. Ruuvit Evän kiinnitys Mutterit Kuva 4. 6

paikoilleen kummallekin puolelle kahvaa. (Kuva 3.3). Kaapelien liittimet Kuva 3.1 Kuva 3.2 Kuva 3.3 3.

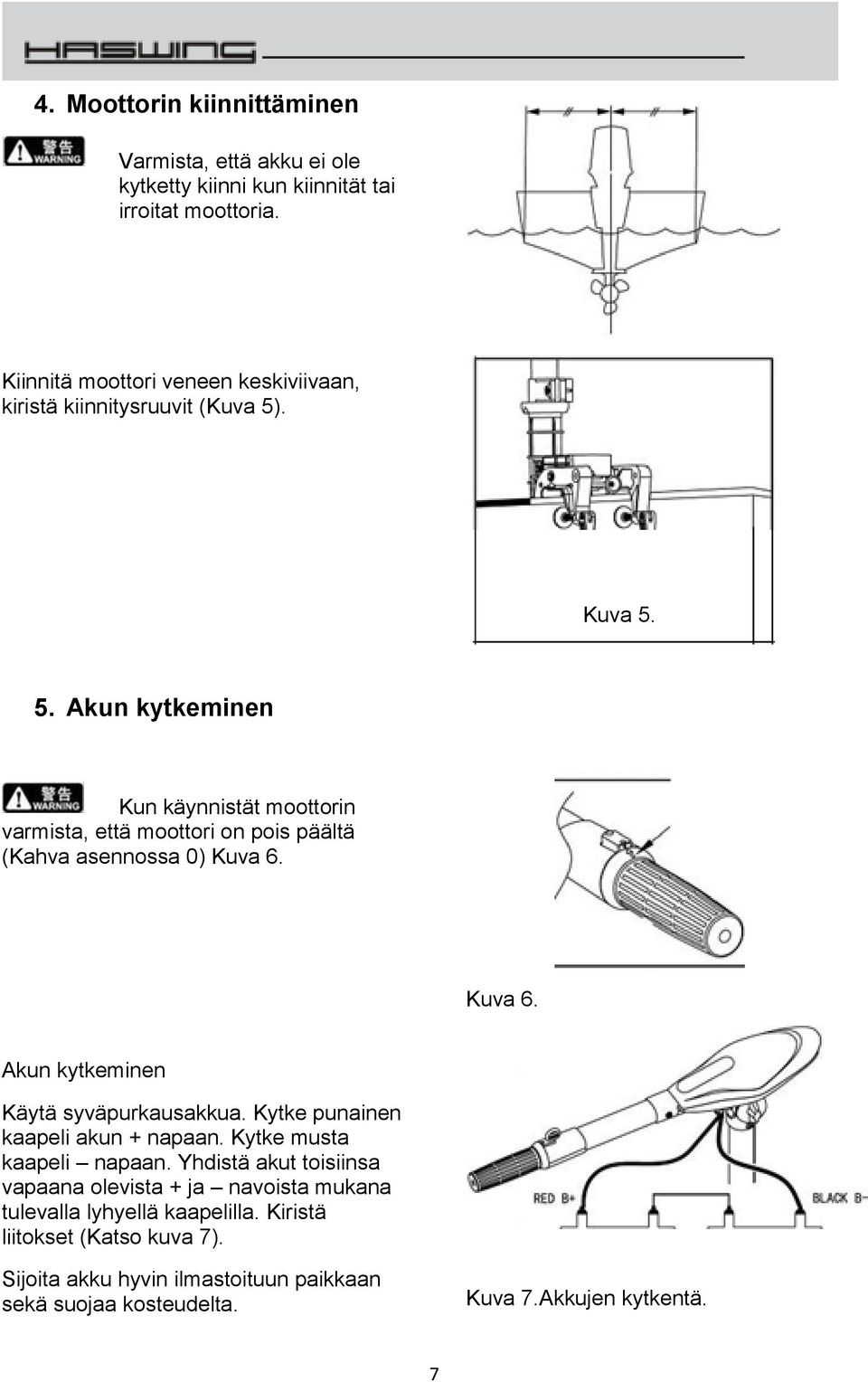

7 4. Moottorin kiinnittäminen Varmista, että akku ei ole kytketty kiinni kun kiinnität tai irroitat moottoria. Kiinnitä moottori veneen keskiviivaan, kiristä kiinnitysruuvit (Kuva 5). Kuva Akun kytkeminen Kun käynnistät moottorin varmista, että moottori on pois päältä (Kahva asennossa 0) Kuva 6. Kuva 6. Akun kytkeminen Käytä syväpurkausakkua. Kytke punainen kaapeli akun + napaan. Kytke musta kaapeli napaan. Yhdistä akut toisiinsa vapaana olevista + ja navoista mukana tulevalla lyhyellä kaapelilla. Kiristä liitokset (Katso kuva 7). Sijoita akku hyvin ilmastoituun paikkaan sekä suojaa kosteudelta. Kuva 7.Akkujen kytkentä. 7

. Kuva 5. 5. Akun kytkeminen Kun käynnistät moottorin varmista, että moottori on pois päältä (Kahva asennossa 0) Kuva 6.

6. Akun varaustilan näyttö Moottorissa on akun varaustilan näyttö. Kaikkien valojen palaessa (100%) akku on täynnä. Valot sammuvat yksitellen akun varaustilan laskiessa.

8 6. Akun varaustilan näyttö Moottorissa on akun varaustilan näyttö. Kaikkien valojen palaessa (100%) akku on täynnä. Valot sammuvat yksitellen akun varaustilan laskiessa. Lataa akku uudestaan varaustilan laskiessa viimeiseen valoon (20% akun varauksesta). Kuva 8. Akun varaustila Kuva Moottorin käyttö Moottorin kallistaminen Pidä mootttorin varresta kiinni toisella kädellä ja paina kallistuskulman säädön nappia toisella kädellä. Kuva 9.1 8

Lataa akku uudestaan varaustilan laskiessa viimeiseen valoon (20% akun varauksesta). Kuva 8.

Säädä moottori toivottuun kulmaan ja vapauta kallistuskulman säädön nappi lukitaksesi valitun kulman (Valittavissa on 6 kulmaa) Kuva 9.2. Kahvan säätö Kuva 9.

9 Säädä moottori toivottuun kulmaan ja vapauta kallistuskulman säädön nappi lukitaksesi valitun kulman (Valittavissa on 6 kulmaa) Kuva 9.2. Kahvan säätö Kuva 9.2 Kahvan kulma on säädettävissä (Säädettävä kulma 100 ).Avaa ensin moottorin yläosan ruuvi ja säädä sitten haluttu kulma (Kuva 10). 8. Nopeuden säätö Kuva 10. Aseta kahvassa oleva nuoli keskikohtaan (Kuva 11). Aseta kahva 0 asentoon aina ennen käynnistämistä. Käännä kahvaa myötäpäivään lisätäksesi vauhtia tai vastapäivään peruuttaaksesi.vauhti kasvaa mitä enemmän käännät kahvaa. Kuva 11. Muista laittaa tappokytkin paikalleen ennen koneen käyttöä. Se pysäyttää moottorin kaatumistilanteessa. Kuva

Aseta kahvassa oleva nuoli keskikohtaan (Kuva 11). Aseta kahva 0 asentoon aina ennen käynnistämistä.

9. Ohjauksen kireyden säätö Löysää ohjauksen kireyden säätöruuvia, aseta moottori haluttuun asentoon ja kiristä (Kuva 12). 10. Moottorin korkeuden säätö Kuva 12.

10 9. Ohjauksen kireyden säätö Löysää ohjauksen kireyden säätöruuvia, aseta moottori haluttuun asentoon ja kiristä (Kuva 12). 10. Moottorin korkeuden säätö Kuva 12. Tue moottorin vartta ja aseta kaulus haluttuun korkeuteen ja kiinnitä se. Löysää kaulus ja laske moottori haluttuun syvyyteen (Kuva 13). Kuva Vian etsintä ja ratkaisu 1. Moottori lopettaa toimintansa - Varmista, että kaapeli on kunnolla kiinni. - Tarkista, että kaapelien päät ovat puhtaat ja että niissä ei ole ruostetta. - Tarkista, että akku on täynnä. Tarvittaessa lataa akku. - Tarkista, että potkurissa ei ole kalastussiimaa tai heinää. Tarvittaessa irroita potkuri puhdistaaksesi sen sisäpuolelle menneistä epäpuhtauksista. VAROITUS: Varmista ensin, että moottori on irroitettu akusta. - Varmista, että potkurin sokka on edelleen hyvässä kunnossa. 2. Toimintahäiriön ilmaisin - Moottorissa on toimintahäiriön ilmaisin. Toimintahäiriössä moottori pysäyttää toimintansa automaattisesti. - Toimintahäiriön ilmetessä tutki seuraavat vaihtoehdot: o Kun akunvaraustilan valot eivät pala ja moottori ei toimi, varmista, että kaapelit ovat kunnolla kiinni. o Jos valot eivät pala tai vain punainen valo palaa, tarkista myös akun jännite. - Moottorissa on jännitesuojaus. Moottori ei toimi, jos jännite on alle 15 V tai yli 28 V. - Varmista, että kahva on 0-asennossa. Jos ei ole, käännä se 0-asentoon, 10

Moottori lopettaa toimintansa - Varmista, että kaapeli on kunnolla kiinni. - Tarkista, että kaapelien päät ovat puhtaat ja että niissä ei ole ruostetta. - Tarkista, että akku on täynnä.

11 jolloin piippaus ääni kuuluu merkiksi, että moottori on käyttövalmiina. - Jos moottori sammuu yhtäkkiä kiihdytettäessä täyteen nopeuteen, vaikka akun varaustila näyttää vähintään 40%, merkitsee se sitä että potkurin vapaa liikkuminen on estynyt. Siitä seuraa korkean jännitteen esto ja moottorin sammuttaminen. Tarkista, onko moottori ylikuormittunut tai potkurin vapaa liikkuminen estetty esim. kalastussiimalla tai heinällä. Irroita potkuri ja puhdista se. Jos jännite nousee 50 V tai sen yläpuolelle, järjestelmä pitää jännitteen 50 V kahden minuutin ajan ja jos jännite ei laske alle tämän rajan alle, moottori sammuu. 3. Raskas ohjaus - Puhdista moottorin varsi ja lisää voiteluainetta kiinnittimiin ja kääntyviin osiin. Varmista, että vedessä ei ole esteitä. 4. Moottorin tärinä - Varmista, että potkuri on kunnolla kiinnitetty. - Tarkista potkurin ja sokan kunto. Vaihda uuteen tarvittaessa. - Irrota akkukaapelit ja kokeile pyörittää potkuria käsin. Potkurin pitäisi liikkua vapaasti kevyellä magneettisella vastuksella. Jos potkuri ei pyöri vapaasti, moottoriin saattaa syntyä sisäinen vaurio. Lopeta moottorin käyttö ja ota yhteyttä asiakaspalveluun. Muissa vikatilanteissa ota yhteyttä Haswing- jälleenmyyjään tai maahantuontiin. 12. Sähköpiirikaavio Kaapeliliitin Nopeussäädin Punainen Musta Moottori 12 V Akku 12 V Akku 11

Siitä seuraa korkean jännitteen esto ja moottorin sammuttaminen. Tarkista, onko moottori ylikuormittunut tai potkurin vapaa liikkuminen estetty esim. kalastussiimalla tai heinällä.

12 13. Huolto 1. Pese ja puhdista moottori ja potkuri huolellisesti käytön jälkeen ohjeen mukaan. Takuu ei kata laitteen väärästä käytöstä aiheutuneita ruoste- tai moottorivaurioita (Katso sivu 2) 2. Puhdista potkuri jokaisen käyttökerran jälkeen. (Katso sivu 2, Moottorin puhdistus ) 3. Lisää voiteluainetta kääntyviin osiin säännöllisesti ja käytä sopivaa työkalua osien kiristämiseen. 4. Lisää ruosteenestoainetta kaapeleiden kiinnittimiin ja akunnapoihin jokaisen käytön jälkeen. 5. Säilytä moottori hyvin ilmastoidussa paikassa ja pidä se kuivana. 6. Välttääksesi vahinkoja älä käytä moottoria tuntemattomissa vesissä. 7. Vältä törmäyksiä ja äläkä pudota painavia esineitä moottorin päälle. 8. Moottori on tarkoitettu vain vapaa-ajan käyttöön. TAKUU Myönnämme laitteelle ostopäivästä lukien kahden (2) vuoden takuun. Takuu koskee laitteessa mahdollisesti ilmeneviä teknisiä vikoja ja valmistusvirheitä. Takuu ei koske sellaisia vikoja, jotka ovat aiheutuneet laitteen huolimattomasta käsittelystä, kuten esim. paristojen vuotaminen tai mekaanisesta iskusta syntyneet vauriot. Takuu ei myöskään koske laitteen ohjekirjan vastaisesta käyttämisestä aiheutuvia vikoja tai laitteen aiheuttamia välillisiä vahinkoja, esim. ylijännite. Takuu ei ole voimassa, jos laitetta on korjattu muualla kuin maahantuojan omassa huollossa. Epäselvissä tapauksissa ota ensin yhteys myyjäliikkeeseen tai sähköpostitse maahantuojaan osoitteeseen: myynti@rehakkagroup.com. Huoltokäytäntö Takuuaikana tai sen jälkeen ilmenneiden vikojen korjaamiseksi on yhteyttä suoraan maahantuojaan sähköpostitse myynti@rehakkagroup.com tai puhelimitse Takuuaikaisen huollon yhteydessä on takuutodistus aina palautettava laitteen mukana. Liitä mukaan kirjallinen selvitys havaitsemastasi viasta. Takuun saamiseksi on takuutodistuksessa oltava laitteen sarjanumero, ostopäivämäärä, jälleenmyyjän nimi sekä allekirjoitus. 12

Lisää ruosteenestoainetta kaapeleiden kiinnittimiin ja akunnapoihin jokaisen käytön jälkeen. 5. Säilytä moottori hyvin ilmastoidussa paikassa ja pidä se kuivana. 6.

13 TAKUUTODISTUS HASWING PROTRUAR Ostajan nimi Osoite Puhelin Laitteen sarjanumero Laitteen ostopäivämäärä Kauppiaan nimi ja allekirjoitus Liikkeen leima MAAHANTUOJA JA TUKKUMYYNTI: REHAKKA GROUP OY PUHELIN FAX

allekirjoitus Liikkeen leima MAAHANTUOJA JA TUKKUMYYNTI:
