Lindhaus RX 450e Eco Force mattoimuri

Transkriptio

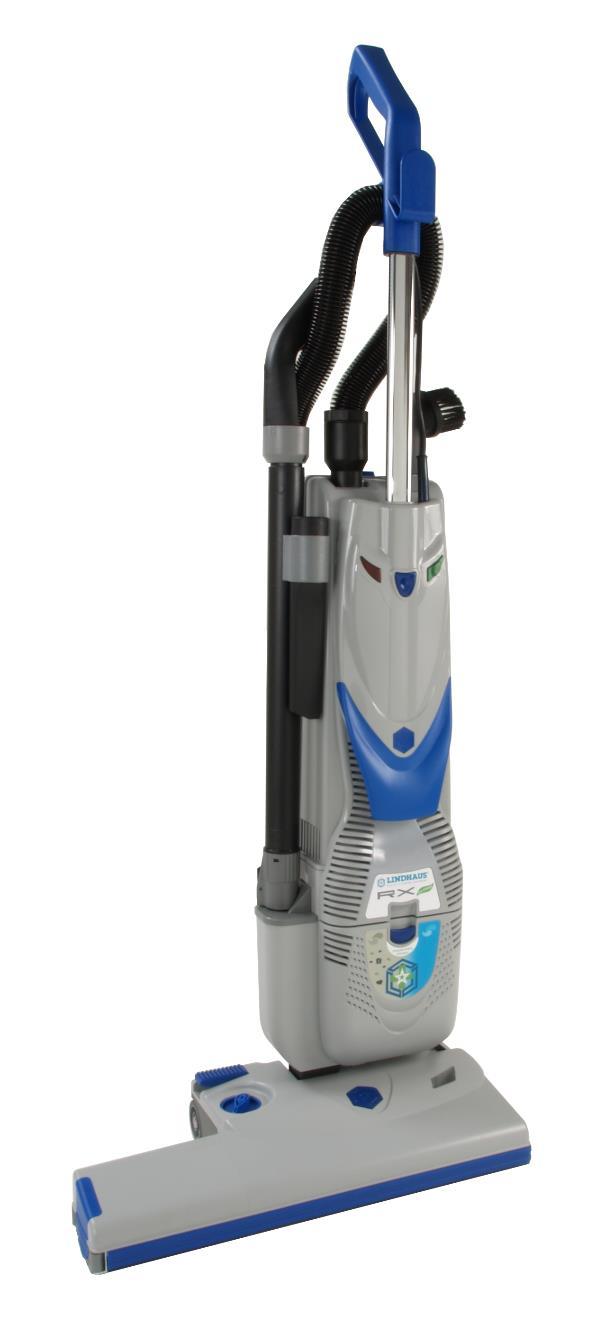

1 Lindhaus RX 450e Eco Force mattoimuri Pikakäyttöohje Ohjauskahva Vedon estin Imuletkun tuki Joustava imuletku Teleskooppiputki Kalustesuulake harjalla Käynnistyspainike Rakosuulake Ohjauskahvan vapautuspainike Pölypussin merkkivalo Imurin runko Harjapaineen säätö Jalkapainike Poistoilman suodatinaukko Merkkivalot Törmäyssuoja Imuyksikkö Ohjauspyörät

2 KOKOAMISOHJEET Aseta krominen ohjauskahva imurin päällä olevaan koloon. Paina ohjauskahvaa alas kunnes vapautuspainike naksahtaa ja asettuu paikalleen. Aseta imuletkun toinen pää imurin runkoon ja toinen pää teleskooppiputkeen kiinni. Laita teleskooppiputki paikoilleen imurin oikealla puolella olevaan kiinnityshakaan. Aseta imuletku kahvan alla olevaan kiinnityshakaan kuvan osoittamalla tavalla. Kierrä liitäntäjohto johdon koukun ympärille ja toiselta puolelta imurin etuosassa olevan leveän koukun ympäri.

3 Kiinnitä pölypussin kotelo harjayksikköön liu uttamalla lukkopainiketta vasemmalle kuvan osoittamalla tavalla. KÄYTTÖOHJEET Käynnistä kone painamalla käynnistyspainiketta imurin etuosasta, paina jalkapainikkeesta (jalalla) ja aseta imuyksikkö oikealle korkeudelle. Harjamoottori käynnistyy automaattisesti. HARJAPAINEEN SÄÄTÖ Imurissa on useita eri toimintoja komponenttien suojaamiseksi. Punainen merkkivalo ilmaisee mahdollisen moottorin ylikuormittumisen, jos harjapaine on liian pieni tai sylinteriharjan toiminta on estynyt. Mikäli ylikuormittuminen on liian suurta, niin kone sammuttaa harjamoottorin itsestään. Tällöin punainen merkkivalo palaa kunnes ongelma on korjattu. Ongelman korjaamisen jälkeen sammuta kone, odota hetki ja kytke virrat uudestaan päälle. Irrota liitäntäjohto aina pistorasiasta kun kosket harjayksikköön. Vaihe 1: Kone käynnissä, ohjauskahva työkorkeudessa. Käännä harjapaineen säätörullaa hitaasti myötäpäivään kunnes punainen merkkivalo syttyy. Vaihe 1. Vaihe 2. Vaihe 2: Käännä säätörullaa hitaasti vastapäivään kunnes punainen merkkivalo sammuu. HUOM! Punaisen merkkivalon säännöllinen sammuminen ja syttyminen käytön aikana on normaalia. Mikäli punainen merkkivalo palaa jatkuvasti, toimi vaiheen 2 osoittamalla tavalla. Reunahapsullisia mattoja imuroitaessa työskentelysuunta on keskeltä ulospäin. Yksiväristen tekstiilipintojen sekä selkeitä ja näkyviä linjoja muodostavien kudontapintojen yhteydessä imuroidaan kudonnan suuntaisesti tasaisen ulkonäön takaamiseksi.

4 Imurin mukana kulkevien varusteiden avulla voidaan imuroida myös pysty- ja seinäpintoja. Lisävarusteina imuriin on saatavilla mm. M28R lattiasuulake.

5 KÄYTÖN JÄLKEISET PUHDISTUSTOIMENPITEET PAPERISEN PÖLYPUSSIN VAIHTO Vaihda pölypussi viimeistään merkkivalon syttyessä, jolloin pölypussi on täynnä. Vapauta pölypussin kotelon kannen lukitus yläosassa olevasta lukitsimesta. Irrota kansi. Irrota käytetty pölypussi pitämällä pussin yläosasta kiinni ja vetämällä sitä alas ja ulospäin. Aseta uusi pölypussi paikalleen liu uttamalla sitä ylös ja sisäänpäin (kts. pölypussiin painettu kuva). Varmista imuletkun puhtaus ja poista mahdolliset tukokset ennen uuden pussin paikoilleen asettamista. Käytä ainoastaan alkuperäisiä Lindhaus pölypusseja. MOOTTORIN SUODATIN Moottorin 3-vaiheinen suodatin suojaa imumoottoria pölypussin mahdollisilta vuodoilta. Puhdista suodatin joka kolmannen (3.) pölypussin vaihdon yhteydessä. Irrota suodatin ritilästä ja pese se lämpimällä vedellä. Anna suodattimen kuivua täysin ennen takaisin asettamista. Älä käytä konetta ilman suodattimia.

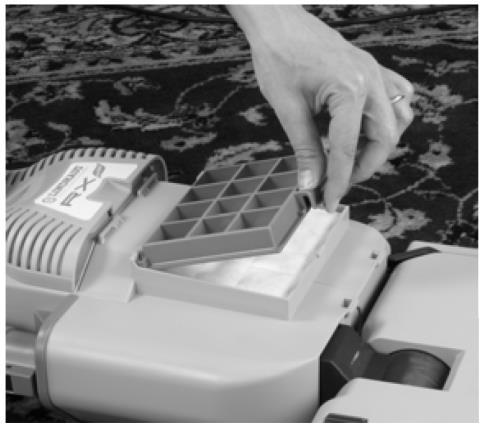

6 POISTOILMAN SUODATTIMEN VAIHTO (ELEKTROSTAATTINEN) Elektrostaattinen poistoilman suodatin suodattaa pölypussista mahdollisesti peräisin olevat tai muista suodattimista läpi päässeet partikkelit. Elektrostaattinen suodatin sijaitsee kantokahvan alapuolella. Vaihda suodatin joka viidennen (5.) pölypussin vaihdon yhteydessä (tai useammin runsaasti pölyisissä kohteissa). Suodattimen vaihto: 1. Vapauta suodattimen kotelon kannen lukitus yläosassa olevasta lukitsimesta. Irrota kansi. 2. Irrota suodatin kotelostaan ja aseta uusi, alkuperäinen Lindhaus suodatin sen tilalle. Pidä toisella kädellä suodatinta paikallaan, ja aseta ritilä paikalleen toisella kädellä. 3. Aseta suodattimen kotelon kansi paikalleen. Älä käytä konetta ilman alkuperäistä Lindhaus poistoilman suodatinta. HEPA-SUODATIN (lisävaruste) Imuriin on saatavilla myös Hepa-suodatin, joka mahdollistaa 0,3 mikronin suodatustehon. Mikäli pölypussi rikkoutuu käytön aikana, myös Hepa-suodatin tulee vaihtaa. Vaihda Hepa-suodatin joka kymmenennen (10.) pölypussin vaihdon yhteydessä.

7 SYLINTERIHARJAN VAIHTO 1. Aseta kone vasemmalle kyljelleen. 2. Liu uta sivusuojus pois harjayksikön sivusta. 3. Ota kiinni sylinteriharjan keskeltä harjaksista, ja vedä harja ulos yläkautta (imurin oikealta puolelta). 4. Irrota harjan päässä oleva metallinen lukitsin harjasta, ja käytä samaa lukitsinta uuden harjan kanssa. 5. Työnnä sylinteriharjan liitinosa pohjaan asti. Paina harjaa varmistaaksesi sen painumisen pohjaan, ja käännä harjaa tarvittaessa asettaaksesi sen kohdalleen. 6. Varmista kaikkien harjasten pysyminen harjakotelon sisällä (tarvittaessa käytä sivusuojusta apuna). 7. Toista vaiheet 1-3 käänteisessä järjestyksessä viimeistelläksesi koneen käyttökuntoon laittamisen. HARJAMOOTTORIN SUODATTIMEN VAIHTO Vaihda tai pese harjamoottorin suodatin vähintään kerran vuodessa.
