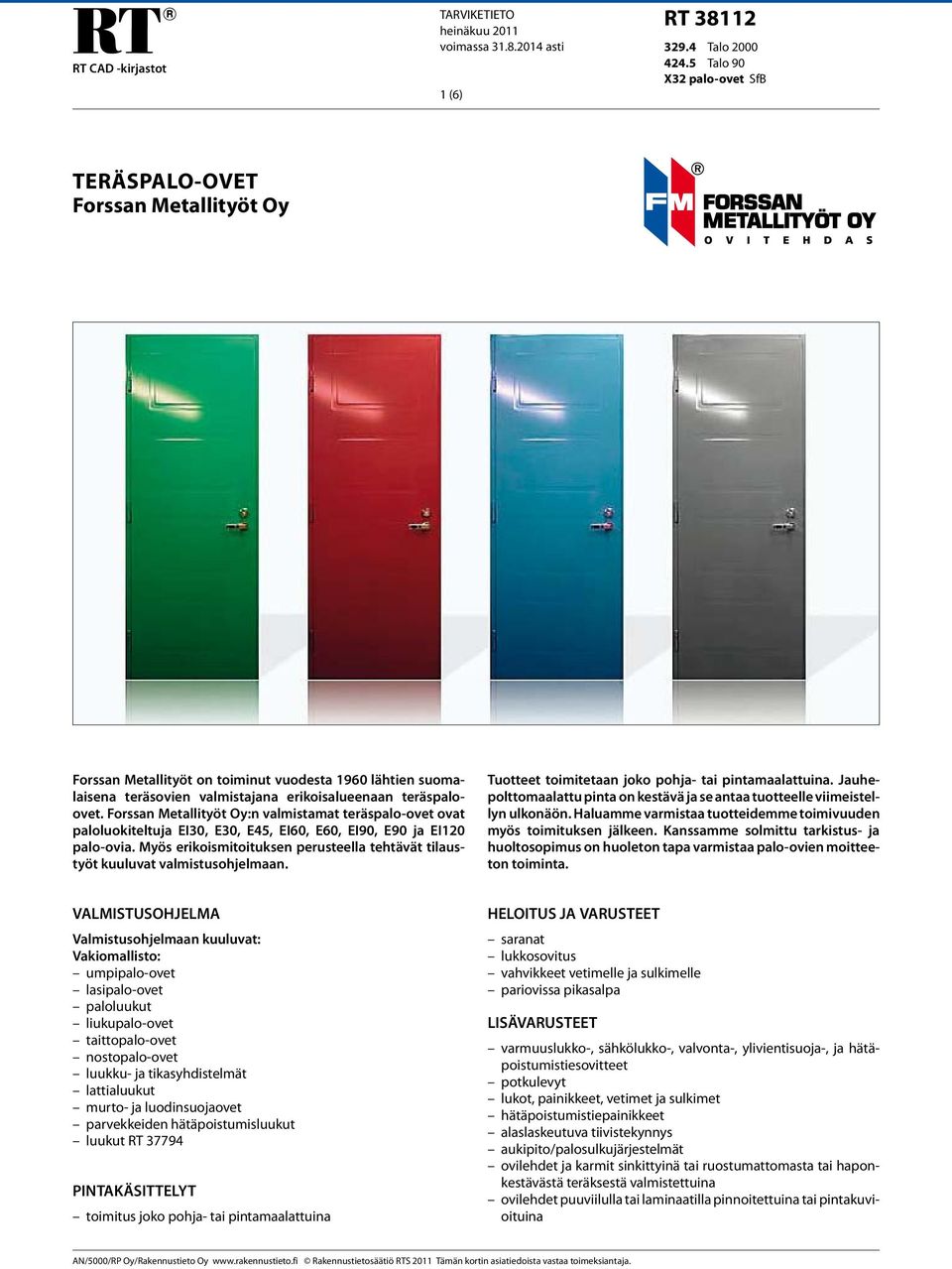

1 RT CAD -kirjastot TARVIKETIETO heinäkuu 2011 voimassa asti 1 (6) RT Talo Talo 90 X32 palo-ovet SfB TERÄSPALO-OVET Forssan Metallityöt Oy Forssan Metallityöt on toiminut vuodesta 1960 lähtien suomalaisena teräsovien valmistajana erikoisalueenaan teräspaloovet. Forssan Metallityöt Oy:n valmistamat teräspalo-ovet ovat paloluokiteltuja EI30, E30, E45, EI60, E60, EI90, E90 ja EI120 palo-ovia. Myös erikoismitoituksen perusteella tehtävät tilaustyöt kuuluvat valmistusohjelmaan. Tuotteet toimitetaan joko pohja- tai pintamaalattuina. Jauhepolttomaalattu pinta on kestävä ja se antaa tuotteelle viimeistellyn ulkonäön. Haluamme varmistaa tuotteidemme toimivuuden myös toimituksen jälkeen. Kanssamme solmittu tarkistus- ja huoltosopimus on huoleton tapa varmistaa palo-ovien moitteeton toiminta. VALMISTUSOHJELMA Valmistusohjelmaan kuuluvat: Vakiomallisto: umpipalo-ovet lasipalo-ovet paloluukut liukupalo-ovet taittopalo-ovet nostopalo-ovet luukku- ja tikasyhdistelmät lattialuukut murto- ja luodinsuojaovet parvekkeiden hätäpoistumisluukut luukut RT PINTAKÄSITTELYT toimitus joko pohja- tai pintamaalattuina HELOITUS JA VARUSTEET saranat lukkosovitus vahvikkeet vetimelle ja sulkimelle pariovissa pikasalpa LISÄVARUSTEET varmuuslukko-, sähkölukko-, valvonta-, ylivientisuoja-, ja hätäpoistumistiesovitteet potkulevyt lukot, painikkeet, vetimet ja sulkimet hätäpoistumistiepainikkeet alaslaskeutuva tiivistekynnys aukipito/palosulkujärjestelmät ovilehdet ja karmit sinkittyinä tai ruostumattomasta tai haponkestävästä teräksestä valmistettuina ovilehdet puuviilulla tai laminaatilla pinnoitettuina tai pintakuvioituina

2 RT tarviketieto 2 R-KARMILLA paloluokat: EI30, EI60, EI90 ja EI x x x x x x x x x x 210 Paloluukut: modulikoot, ks. J-karmi. Pariovien mitoitus seuraa yksilevyisten ovien mitoitusta. Parioven suurin tyyppihyväksytty koko on 24Mx25M, paloluokka EI120. Vakiopielilistat sisältyvät toimitukseen. 79 x x x x x x x x x x 209 J-KARMILLA paloluokat: EI30, EI60 ja EI90 (myös P-karmi) 6Mx6M 6Mx8M 7Mx7M 8Mx8M 8Mx10M 9Mx9M 10Mx10M 81 x x x x x x x x x x 210 Paloluukut (karmiprofiili ympäri) 61 x x x x x x x 101 Pariovien mitoitus seuraa yksilevyisten ovien mitoitusta. SP = seinän paksuus ( mm). 86 x x x x x x x x x x x x x x x x x 106

3 RT tarviketieto 3 Z-KARMILLA paloluokat: EI30, EI60 ja EI90 78 x x x x x x x x x x 210 Paloluukut: modulikoot, ks. J-karmi. Pariovien mitoitus seuraa yksilevyisten ovien mitoitusta. 82 x x x x x x x x x x 212 KARMIVAIHTOEHTOJA R-karmi tiivisteellä mitoitus kuten R-karmilla J-karmi tiivisteellä mitoitus kuten J-karmilla RL-karmi aukko- ja liittymämitat kuten R-karmilla P-karmi mitoitus kuten J-karmilla

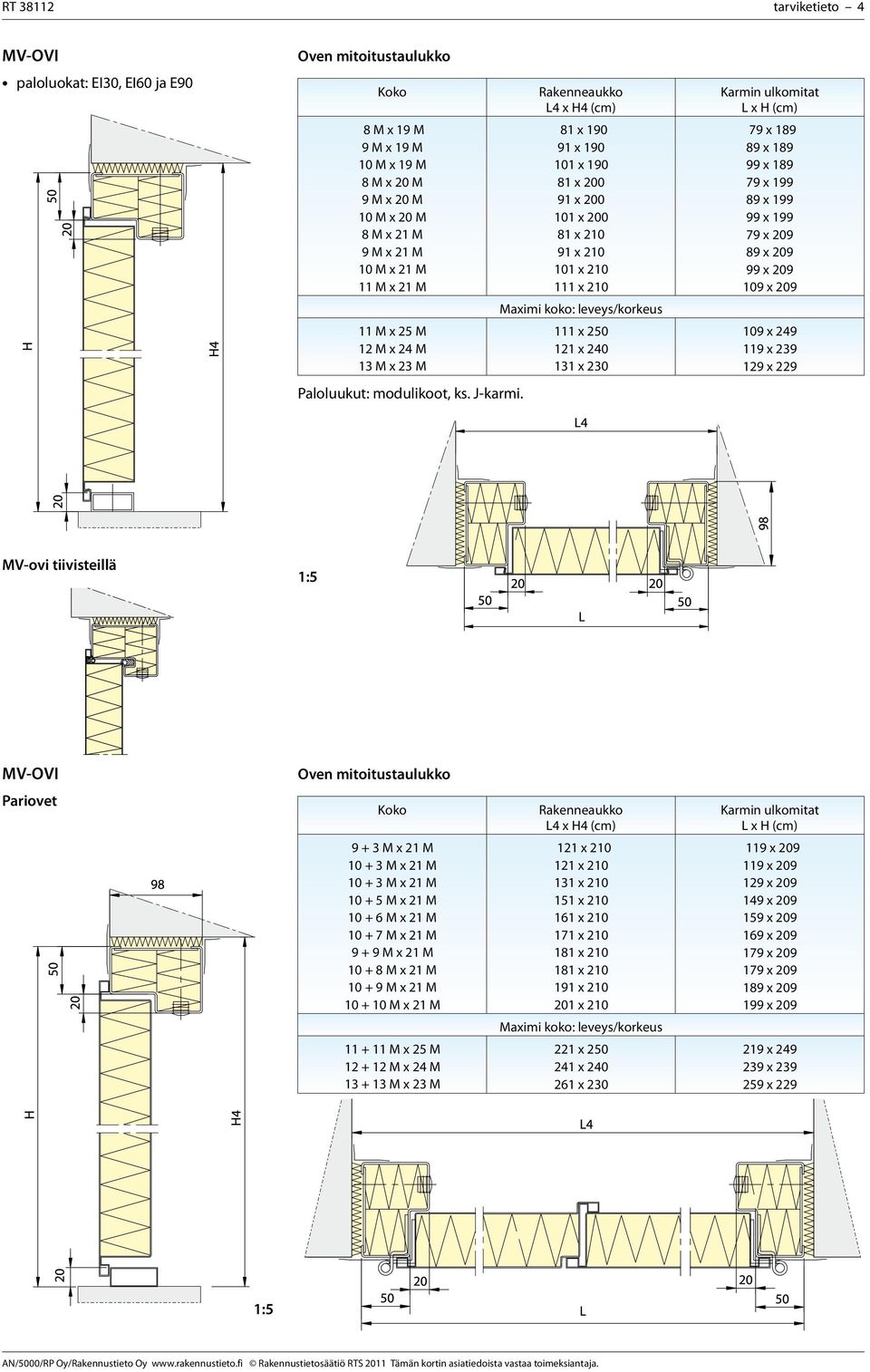

4 RT tarviketieto 4 MV-OVI paloluokat: EI30, EI60 ja E90 11Mx25M 12Mx24M 13Mx23M Paloluukut: modulikoot, ks. J-karmi. 81 x x x x x x x x x x 210 Maximi koko: leveys/korkeus 111 x x x x x x x x x x x x x x x x 229 MV-ovi tiivisteillä MV-OVI Pariovet 9+3Mx21M 10+3Mx21M 10+3Mx21M 10+5Mx21M 10+6Mx21M 10+7Mx21M Mx25M 12+12Mx24M 13+13Mx23M 121 x x x x x x x x x x 210 Maximi koko: leveys/korkeus 221 x x x x x x x x x x x x x x x x 229

5 RT tarviketieto 5 LASIPALO-OVET Osastoivat E30, E45, EI30, E60, EI60, E90 ja EI90 -ovet teräs- tai alumiinirakenteisina Ei mittakaavassa Mitoitus L4 x H4 = LxH=Karminulkomitat Lasiovet valmistetaan tyyppihyväksytyistä teräs- tai alumiiniprofiileista (myös ruostumattomasta teräksestä). Tuotevalikoimassa myös paloluokiteltuja lasiseinärakenteita ja ikkunoita. Lasivaihtoehdot: E30 rautalankalasi, hiomaton tai kirkas (hiottu) E30 tai EI30 palolasi E60 tai EI60 palolasi E90 tai EI90 palolasi EI120 palolasi (lasiseinärakenne) Mallit: valikoimassa myös muita vaihtoehtoja kuin yllä olevat PALO-OVIEN KYNNYSTYYPIT kynnystyypeissä 2-5 on lattian oltava palamatonta materiaalia vähintään 100 mm:n leveydellä ovilehden kummallakin puolella

6 RT tarviketieto 6 TAITTOPALO-OVET Taittopalo-ovi Taittopalo-ovi soveltuu käytettäväksi liukupalo-oven sijasta esim. käytävissä, tunneleissa ja kuiluissa eli kohteissa, joissa ei ole oven avautumiseen tarvittavaa sivutilaa. 1:20 Varusteet sulkeutuminen konekäytöllä tai vastapainolla (pienet ovet) savu- tai lämpöilmaisinjärjestelmä Taitto-ovien mitoituksessa tarvittavat mitat L4 = aukon leveys H4 = aukon korkeus E = sivutila koneisto oikealla vai vasemalla kone vetolaitteen ylä- vai alapuolella (oven yläpuolinen tila minimi 300 mm) LIUKUPALO-OVET Oven vakiovarusteet liukukisko kuulalaakeroidut liukupyörät vastapainojärjestelmä lämpösulakkeella (vaikuttaa oveen vain tulipalon sattuessa) lanka- ja kuppivetimet alaohjaimet jauhepolttomaalaus asennusohje Kuvassa konekäyttöinen ovi Lisätilauksena toimitettavat varusteet savu- ja lämpöilmaisinjärjestelmä hidastin, jota suositellaan yli 21 x 21M:n oviin (hidastin estää tapaturmat ja aineelliset vahingot rajoittamalla raskaan oven sulkeutumisnopeutta) suojaseinä konekäyttö akkutoiminen, vastapainon korvaava suljinlaite Liukupalo-ovet täyttävät Suomen Rakentamismääräyskokoelman vaatimustason palonkestävyyden osalta paloluokan EI120. Suurin tyyppihyväksytty oven koko 2800 x 2700 (aukko 2600 x 2600) 1:10 VALMISTUS, MYYNTI, ASENNUS JA ASIAKASPALVELU Forssan Metallityöt Oy PL 2 (Turuntie 38) FORSSA Puhelin Telefax (03) myynti@forssanmetallityot.fi
