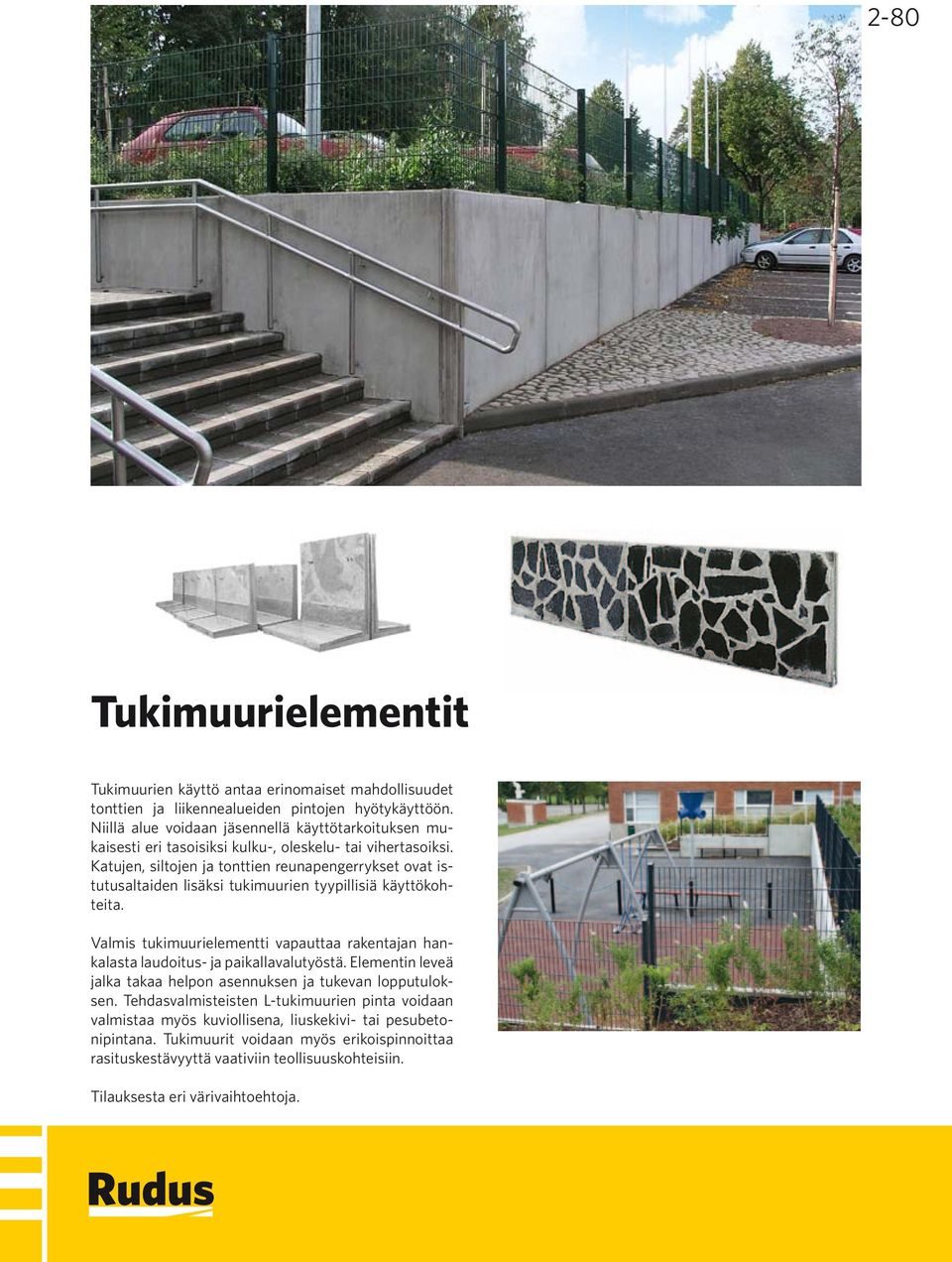

1 2- Tukimuurielementit Tukimuurien käyttö antaa erinomaiset madollisuudet tonttien ja liikennealueiden pintojen yötykäyttöön. Niillä alue voidaan jäsennellä käyttötarkoituksen mukaisesti eri tasoisiksi kulku-, oleskelu- tai viertasoiksi. Katujen, siltojen ja tonttien reunapengerrykset ovat istutusaltaiden lisäksi tukimuurien tyypillisiä käyttökoteita. Valmis tukimuurielementti vapauttaa rakentajan ankalasta laudoitus- ja paikallavalutyöstä. Elementin leveä jalka takaa elpon asennuksen ja tukevan lopputuloksen. Tedasvalmisteisten L-tukimuurien pinta voidaan valmistaa myös kuviollisena, liuskekivi- tai pesubetonipintana. Tukimuurit voidaan myös erikoispinnoittaa rasituskestävyyttä vaativiin teollisuuskoteisiin. Tilauksesta eri värivaitoetoja.

2 L-tukimuurielementit L-tukimuuri on kätevä, kestävä ja edullinen ratkaisu pengerrysten, ajoluiskien, istutusaltaiden yms. tekemiseen tasoerojen ollessa noin metrin tai väeän. Pintakuorma max. 10 kn/m 2 ja max. pojapaine 120 kpa. Suora Teräväkulma ja pyörökulma 2

3 L-tukimuurielementtien mitoitus Tukimuurit on mitoitettu ydelle kuormitustapaukselle, 10 kn/m 2. L-tukimuurielementtien suurin pojapaineen arvo: max pojapaine = 120 kpa. Muut tapaukset suunnittelijan mitoituksen mukaan. Korkeus Pituus l Jalan leveys b Seinän paksuus t Paino kg/kpl Korkeus Pituus l Jalan leveys b Seinän paksuus t Paino kg/kpl Suurtukimuurien mitoitus Tukimuurit on mitoitettu taulukossa kuormitustapaukselle 20 kn/m 2. Muut tapaukset suunnittelijan mitoituksen mukaan. H t Pintakuorma q = 20 kn/m2 L= Tukimuurien ominaisuudet: - Suunniteltu käyttöikä 50 vuotta - Betonin lujuus- ja rakenneluokka C32/ Rasitusluokat (kodekotaisesti, suunnitelmien mukaan): vapaat pinnat: XC1 - XC4 maata vasten: XC1 - XC4 XF1 - XF4 XF1 - XF4 XA1 XA1 XS1 XD1 - XD2 - Mittatoleranssi: poikkileikkaus: ± 5 pituus, korkeus: ± 10 ristimitta: b1 b2 b b HUOM. Kaiteiden suunnitelmat ja kaidekuormat asiakkaan rakennesuunnittelijan mukaan. Rakennesuunnittelija tarkistaa kiinnityslevyjen kapasiteetin riittävyyden. Periaatepiirroksessa kaidekuorma =30 kn, joka jakautuu kadelle kaidetolpalle. Törmäyskorkeus 500 tukimuurin yläreunan yläpuolella. Korkeus H Pintakuorma q kn/m 2 Näkyväkorkeus Pituus L b1 b2 b3 b t Paino tn Max pojapaine kpa

4 Tukimuurin asennus Tukimuurit asennetaan yvin tasoitetulle ja tiivistetylle routimattomalle sora- tai murskepatjalle, jonka paksuus määräytyy kuormituksen ja maaperän mukaan. Sora tiivistetetään yvin ja muotoillaan siten, että vesi ei siinä seiso. Jos muuri rakennetaan betonilaatan päälle tarvitaan vain noin 5 cm:n tasaussorakerros. Tukimuurirakenteen kuivatus oidetaan salaojituksella. Salaoja sijoitetaan tukimuurin taakse tukimuurin alapinnan alapuolelle. Tukimuurielementit asennetaan siten, että etusivu tulee pystysuoraan. Suurtukimuurielementin etupuolella pitää valmiin maanpinnan olla väintään 300 jalustan alapinnan yläpuolella. L-tukimuurielementin maanpinnan pitää olla väintään 200 (korkeudet H=1050 ja H=850 ) ja muilla korkeuksilla 100 jalustan alapinnan yläpuolella. Asennuksen jälkeen elementtien väliset saumat saumataan juotosbetonilla. Saumojen tiiveys varmistetaan bitumimattokaistalla ja perusmuurilevyllä, kuva 1. Tukimuurirakenteen nurkkaliitokset tedään kuvan 2. mukaisesti. Kaiteiden kiinnitysperiaate on esitetty kuvassa 3. Muita kiinnityksiä voidaan tedä kiila-ankkureilla. Hitsaamalla tetäviä kiinnityksiä varten valmistuksen yteydessä voidaan elementteiin valaa kiinnityslevyjä rajoitetussa määrin erillissuunnitelmien mukaan. Kuva 1 1. Elementin saumoissa kumibitumimattokaista b=300, K-MS 170/3000 yläreunaan mekaaninen kiinnitys 2. Perusmuurilevy 3. Juotosbetoni Kuva 2 Ulkonurkka Lisätään jälkivaluna. Sisänurkka Ulko- ja sisänurkat valmistetaan asiakkaan toivomusten mukaan. JÄLKIVALU betoni C32/40-2, rasitusluokat suurtukimuurin mukaisesti teräs A500HW 4

5 Kuva 3 Kaiteen kiinnitysperiaate 1 HUOM. Kaiteiden suunnitelmat ja kaidekuormat asiakkaan rakennesuunnittelijan mukaan. Rakennesuunnittelija tarkistaa kiinnityslevyjen kapasiteetin riittävyyden. Kaiteen kiinnitysperiaate 2 Periaatepiirroksessa kaidekuorma =30 kn, joka jakautuu kadelle kaidetolpalle. Törmäyskorkeus 500 tukimuurin yläreunan yläpuolella. 5

6 Tukimuureja saa nostaa vain muurin takaseinässä olevista nostolenkeistä. Rudus Betonituote Oy Myynti ja tilaukset: Osoite: Puelin: Etelä-Suomi Nurmijärvi Otsotie 11, Nurmijärvi Tuusula Ristikiventie 2, Tuusula Lati Orimattilankatu 1, 156 Lati Loja Lojanarjuntie 930, Loja as Nuela (paalut) Hiidenmäentie 22, Nuela Itä-Suomi Lappeenranta Kaakkoiskaari 2, Lappeenranta Hamina Vältie 97, Neuvoton Länsi-Suomi Kurikka Nuentie 12, Kurikka Turku (paalut) Soralantie 2, Turku Keski-Suomi Tampere Vilusen puistokatu 24, Tampere Pojois-Suomi Oulu Hautakorventie 4 (PL 45), Oulu
