2.2 RAKENNETERÄSTUOTTEET

Transkriptio

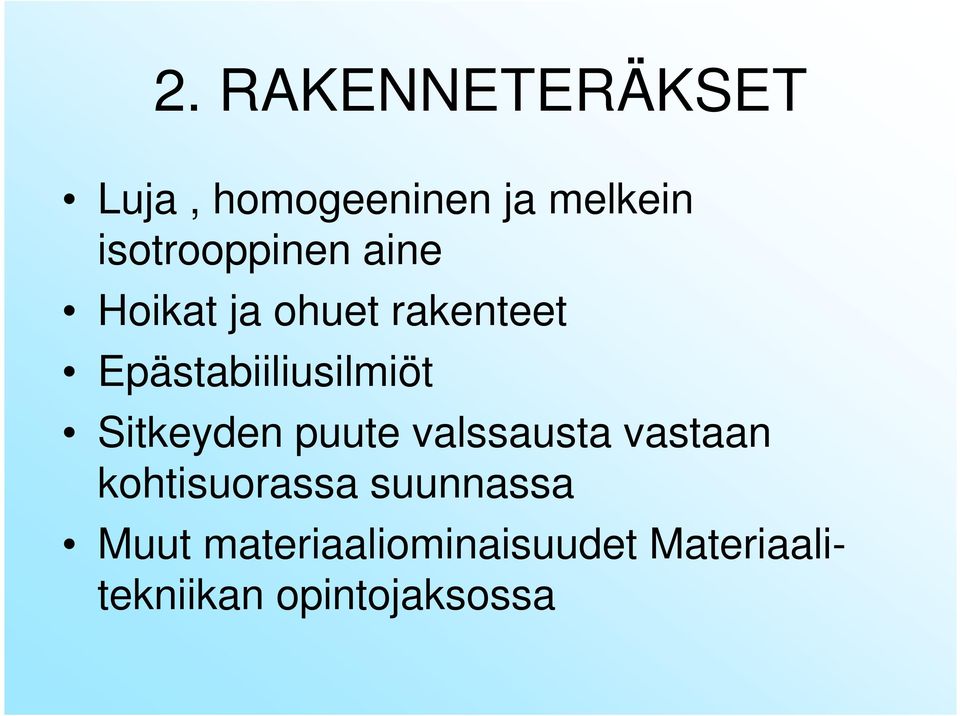

1 2. RAKENNETERÄKSET Luja, homogeeninen ja melkein isotrooppinen aine Hoikat ja ohuet rakenteet Epästabiiliusilmiöt Sitkeyden puute valssausta vastaan kohtisuorassa suunnassa Muut materiaaliominaisuudet Materiaalitekniikan opintojaksossa

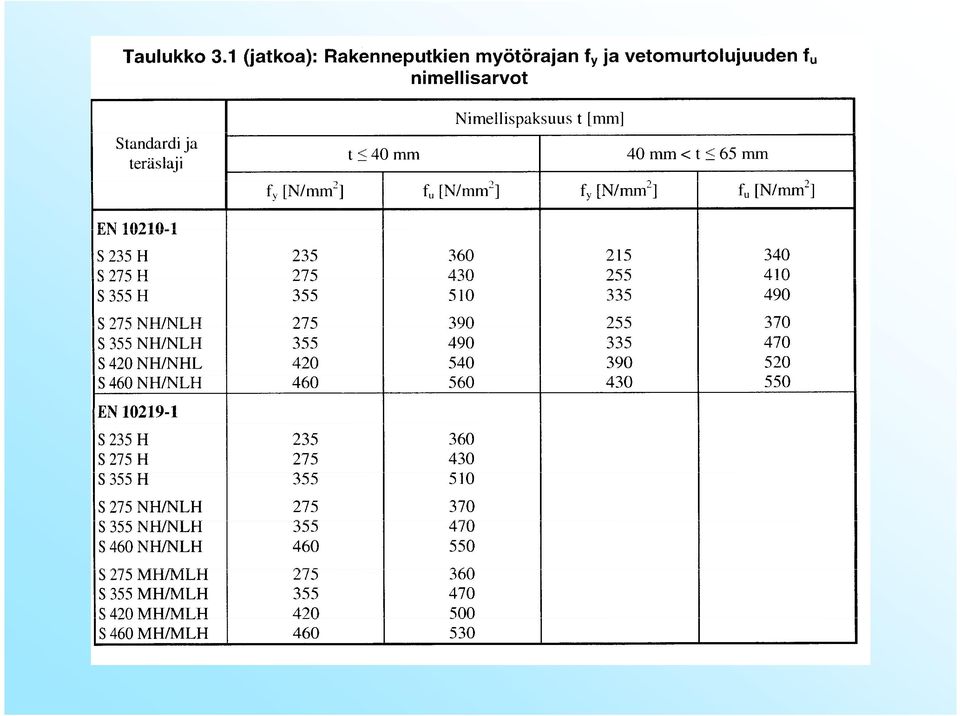

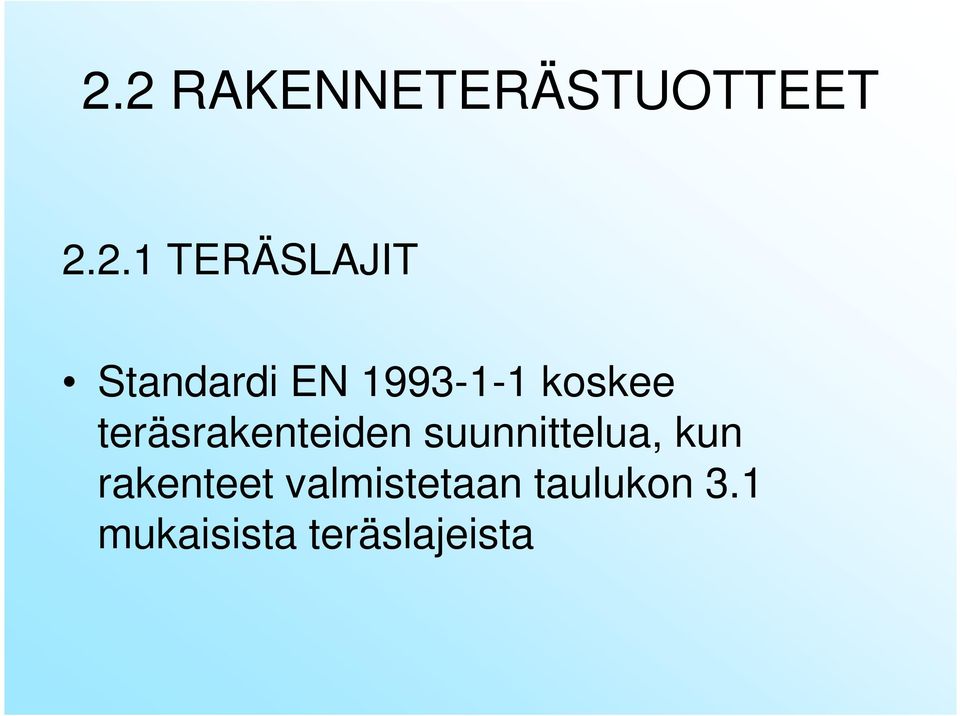

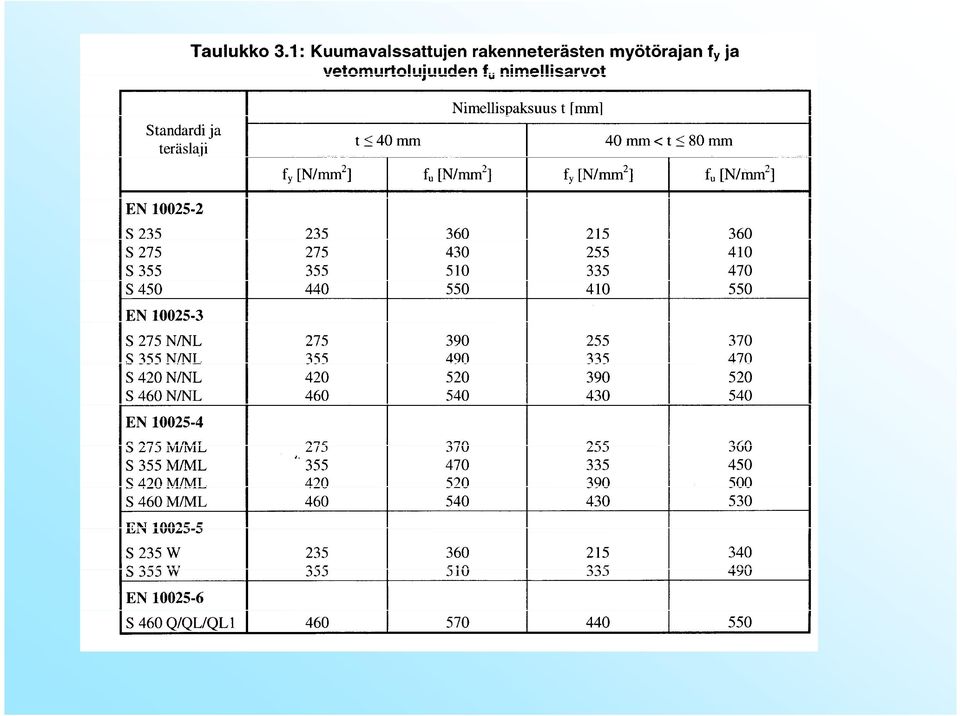

2 2.2 RAKENNETERÄSTUOTTEET TERÄSLAJIT Standardi EN koskee teräsrakenteiden suunnittelua, kun rakenteet valmistetaan taulukon 3.1 mukaisista teräslajeista

3

4

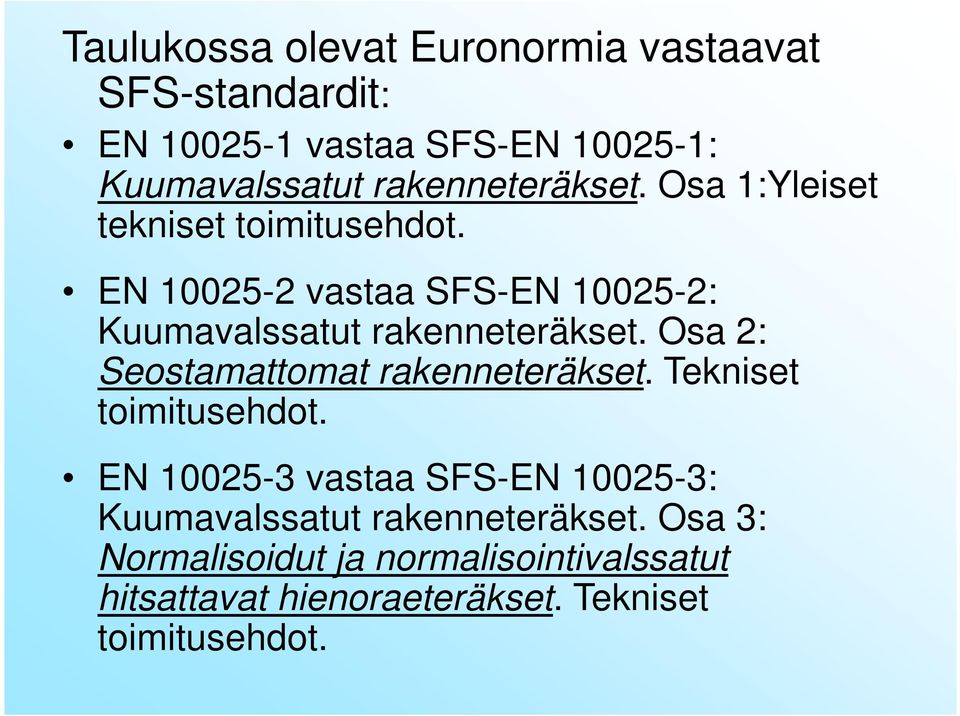

5 Taulukossa olevat Euronormia vastaavat SFS-standardit: EN vastaa SFS-EN : Kuumavalssatut rakenneteräkset. Osa 1:Yleiset tekniset toimitusehdot. EN vastaa SFS-EN : Kuumavalssatut rakenneteräkset. Osa 2: Seostamattomat rakenneteräkset. Tekniset toimitusehdot. EN vastaa SFS-EN : Kuumavalssatut rakenneteräkset. Osa 3: Normalisoidut ja normalisointivalssatut hitsattavat hienoraeteräkset. Tekniset toimitusehdot.

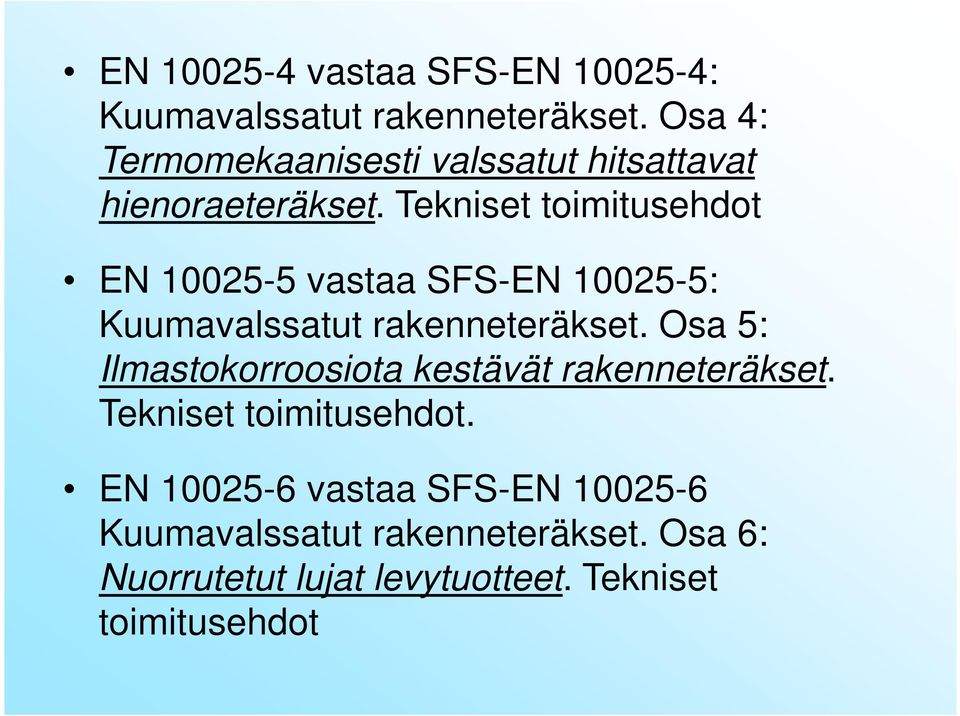

6 EN vastaa SFS-EN : Kuumavalssatut rakenneteräkset. Osa 4: Termomekaanisesti valssatut hitsattavat hienoraeteräkset. Tekniset toimitusehdot EN vastaa SFS-EN : Kuumavalssatut rakenneteräkset. Osa 5: Ilmastokorroosiota kestävät rakenneteräkset. Tekniset toimitusehdot. EN vastaa SFS-EN Kuumavalssatut rakenneteräkset. Osa 6: Nuorrutetut lujat levytuotteet. Tekniset toimitusehdot

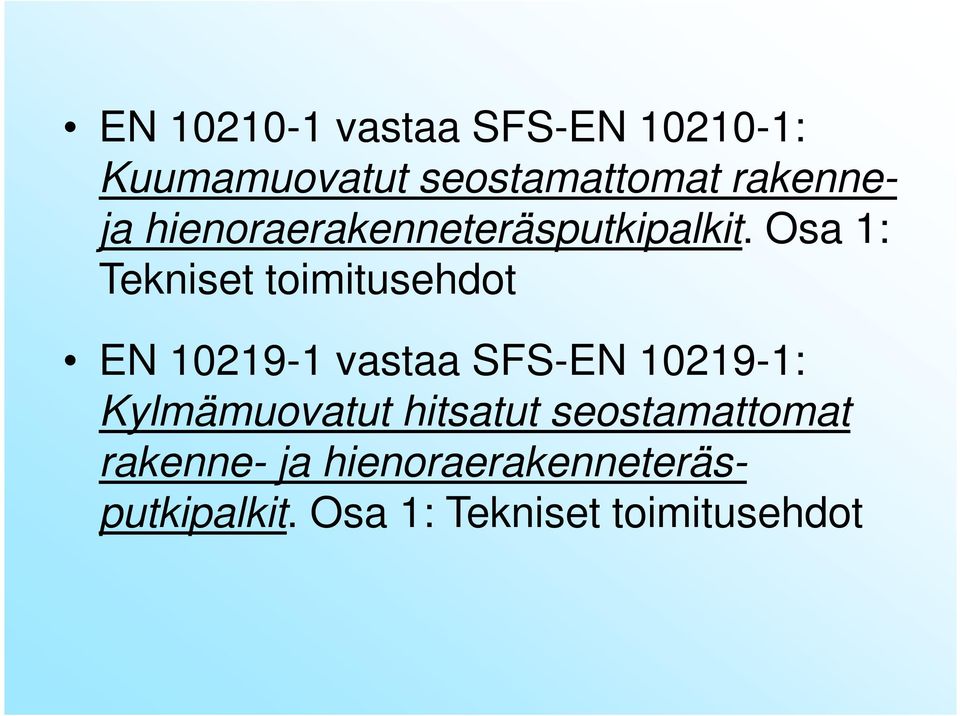

7 EN vastaa SFS-EN : Kuumamuovatut seostamattomat rakenneja hienoraerakenneteräsputkipalkit. Osa 1: Tekniset toimitusehdot EN vastaa SFS-EN : Kylmämuovatut hitsatut seostamattomat rakenne- ja hienoraerakenneteräsputkipalkit. Osa 1: Tekniset toimitusehdot

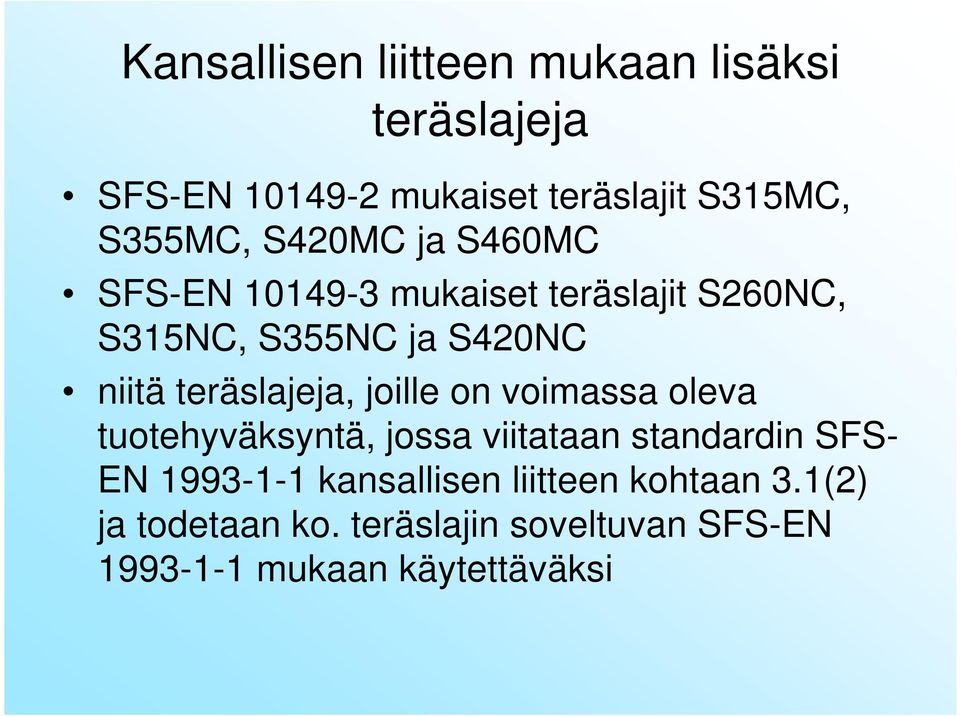

8 Kansallisen liitteen mukaan lisäksi teräslajeja SFS-EN mukaiset teräslajit S315MC, S355MC, S420MC ja S460MC SFS-EN mukaiset teräslajit S260NC, S315NC, S355NC ja S420NC niitä teräslajeja, joille on voimassa oleva tuotehyväksyntä, jossa viitataan standardin SFS- EN kansallisen liitteen kohtaan 3.1(2) ja todetaan ko. teräslajin soveltuvan SFS-EN mukaan käytettäväksi

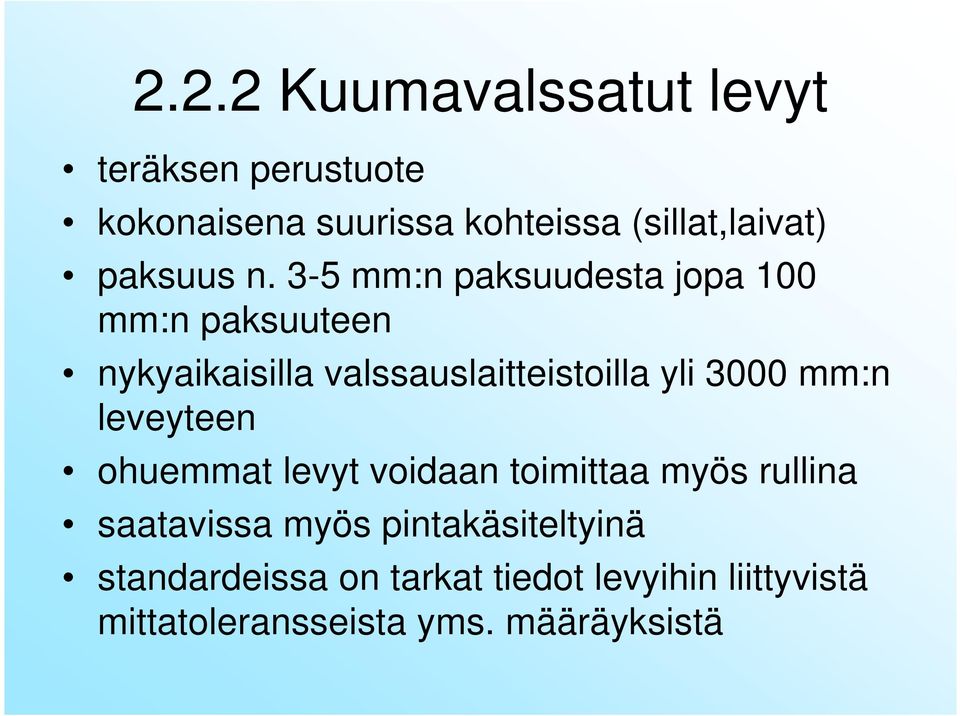

9 2.2.2 Kuumavalssatut levyt teräksen perustuote kokonaisena suurissa kohteissa (sillat,laivat) paksuus n. 3-5 mm:n paksuudesta jopa 100 mm:n paksuuteen nykyaikaisilla valssauslaitteistoilla yli 3000 mm:n leveyteen ohuemmat levyt voidaan toimittaa myös rullina saatavissa myös pintakäsiteltyinä standardeissa on tarkat tiedot levyihin liittyvistä mittatoleransseista yms. määräyksistä

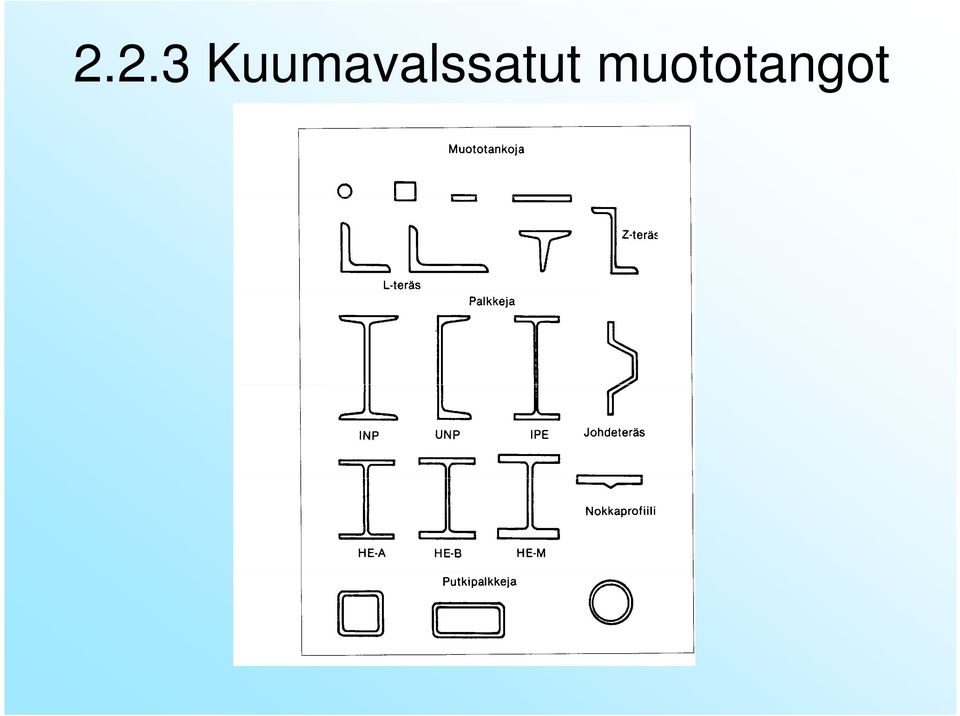

10 2.2.3 Kuumavalssatut muototangot

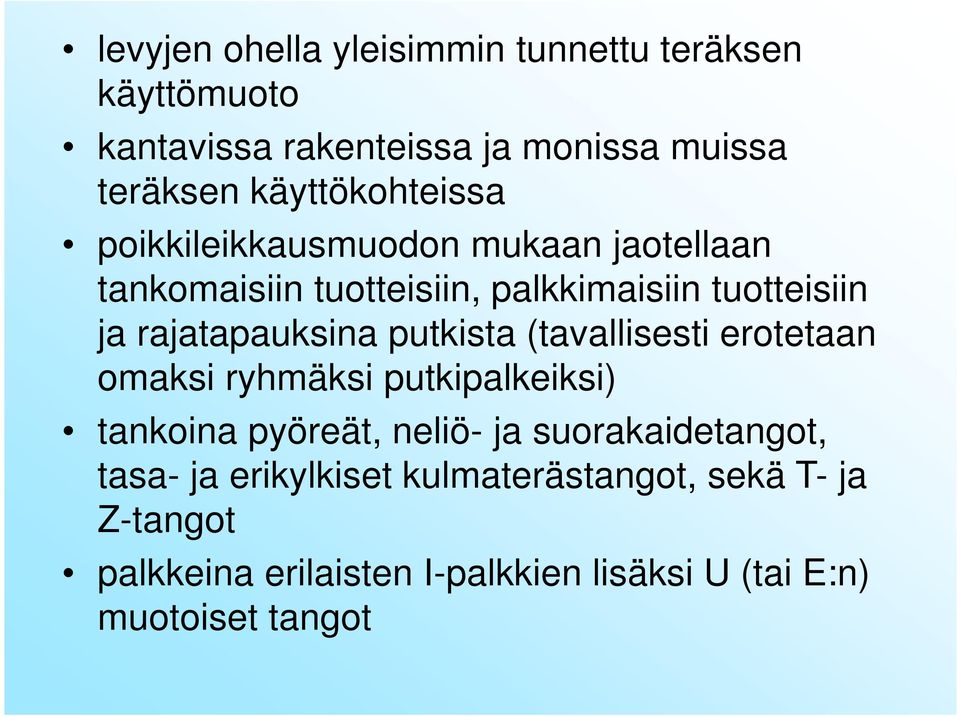

11 levyjen ohella yleisimmin tunnettu teräksen käyttömuoto kantavissa rakenteissa ja monissa muissa teräksen käyttökohteissa poikkileikkausmuodon mukaan jaotellaan tankomaisiin tuotteisiin, palkkimaisiin tuotteisiin ja rajatapauksina putkista (tavallisesti erotetaan omaksi ryhmäksi putkipalkeiksi) tankoina pyöreät, neliö- ja suorakaidetangot, tasa- ja erikylkiset kulmaterästangot, sekä T- ja Z-tangot palkkeina erilaisten I-palkkien lisäksi U (tai E:n) muotoiset tangot

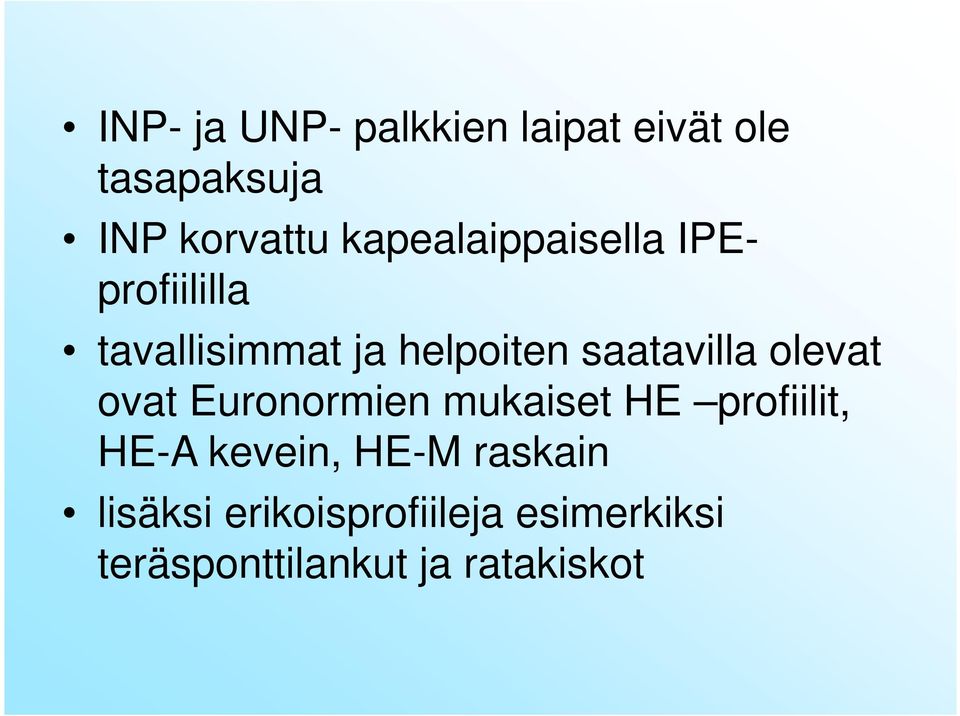

12 INP- ja UNP- palkkien laipat eivät ole tasapaksuja INP korvattu kapealaippaisella IPEprofiililla tavallisimmat ja helpoiten saatavilla olevat ovat Euronormien mukaiset HE profiilit, HE-A kevein, HE-M raskain lisäksi erikoisprofiileja esimerkiksi teräsponttilankut ja ratakiskot

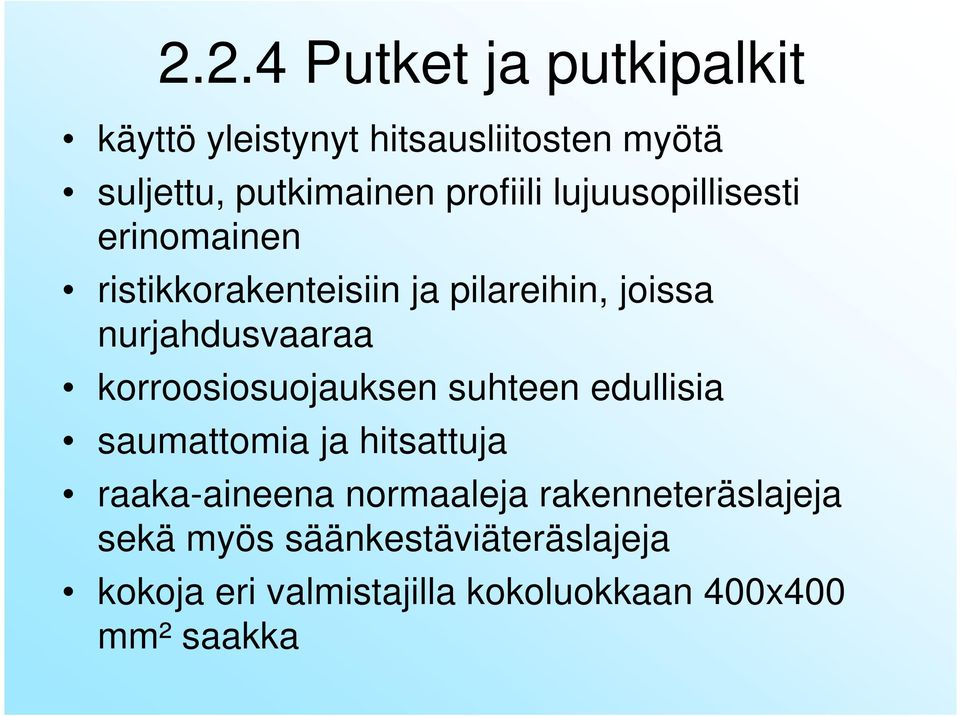

13 2.2.4 Putket ja putkipalkit käyttö yleistynyt hitsausliitosten myötä suljettu, putkimainen profiili lujuusopillisesti erinomainen ristikkorakenteisiin ja pilareihin, joissa nurjahdusvaaraa korroosiosuojauksen suhteen edullisia saumattomia ja hitsattuja raaka-aineena normaaleja rakenneteräslajeja sekä myös säänkestäviäteräslajeja kokoja eri valmistajilla kokoluokkaan 400x400 mm² saakka

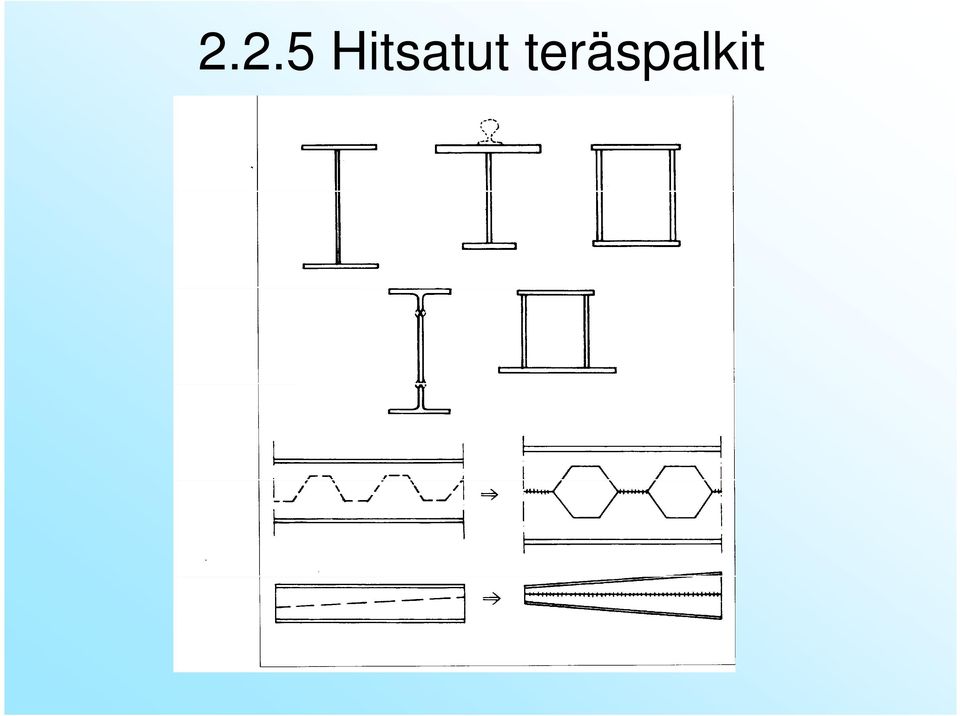

14 2.2.5 Hitsatut teräspalkit

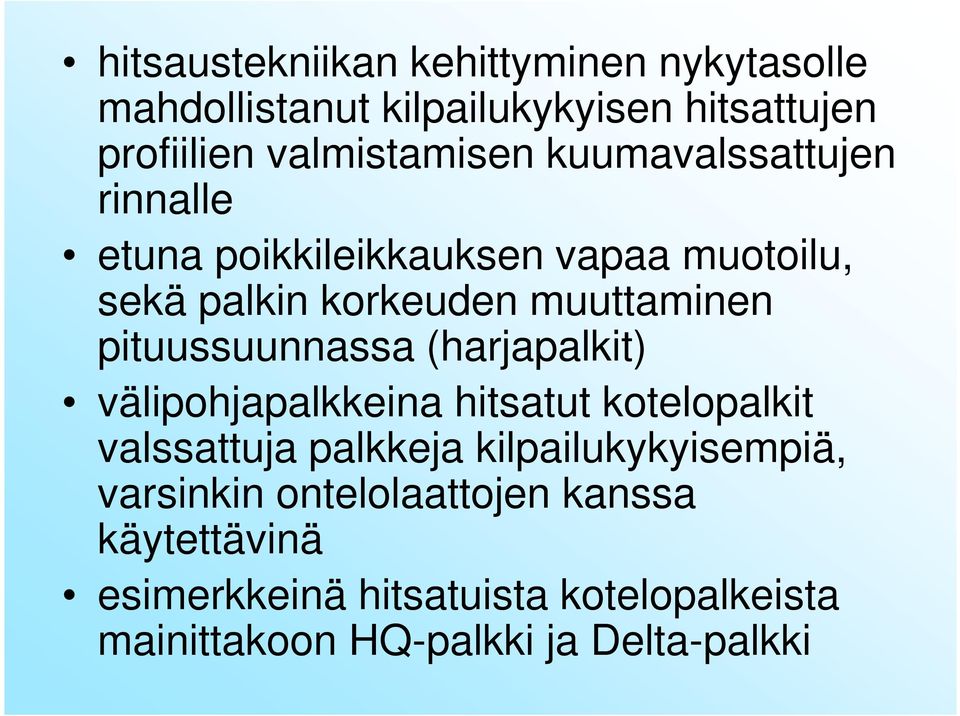

15 hitsaustekniikan kehittyminen nykytasolle mahdollistanut kilpailukykyisen hitsattujen profiilien valmistamisen kuumavalssattujen rinnalle etuna poikkileikkauksen vapaa muotoilu, sekä palkin korkeuden muuttaminen pituussuunnassa (harjapalkit) välipohjapalkkeina hitsatut kotelopalkit valssattuja palkkeja kilpailukykyisempiä, varsinkin ontelolaattojen kanssa käytettävinä esimerkkeinä hitsatuista kotelopalkeista mainittakoon HQ-palkki ja Delta-palkki

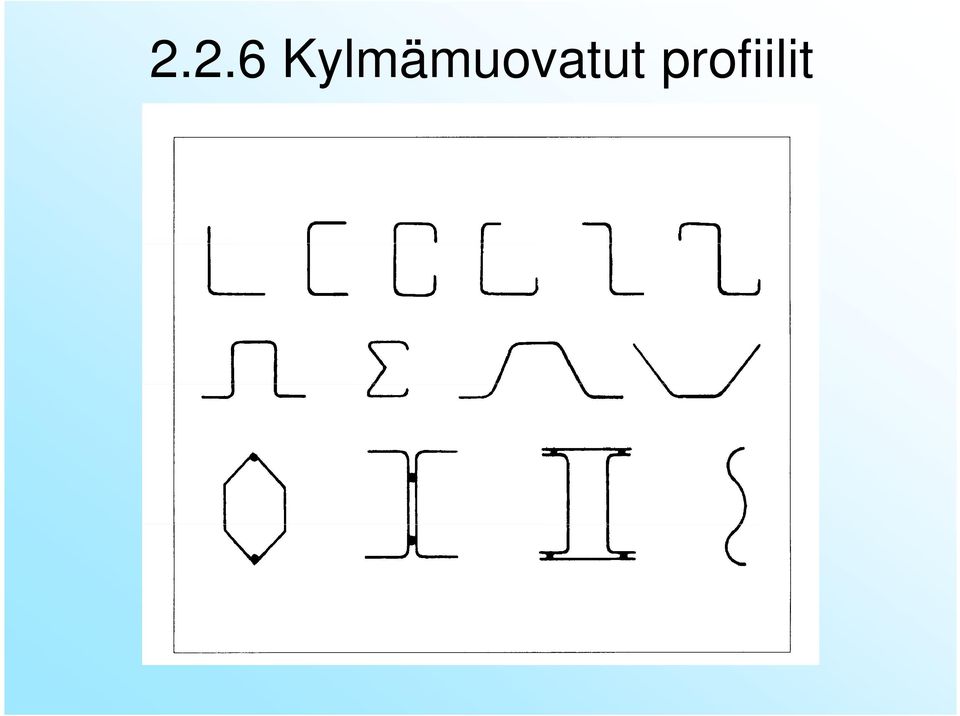

16 2.2.6 Kylmämuovatut profiilit

17 keveitä esimerkiksi katto- ja seinäorsiksi erilaiset rei itykset ja loveamiset sekä katkaisu voidaan tehdä valmistuksen yhteydessä profiilit myös sinkittynä ja/tai muovipinnoitettuna huono puoli ohut ja avoin profiili: pieni vääntöjäykkyys pääryhmät: varastoprofiilit ja asiakasprofiilit valmistus särmäyskoneella tai puristimella, rullamuovaamalla

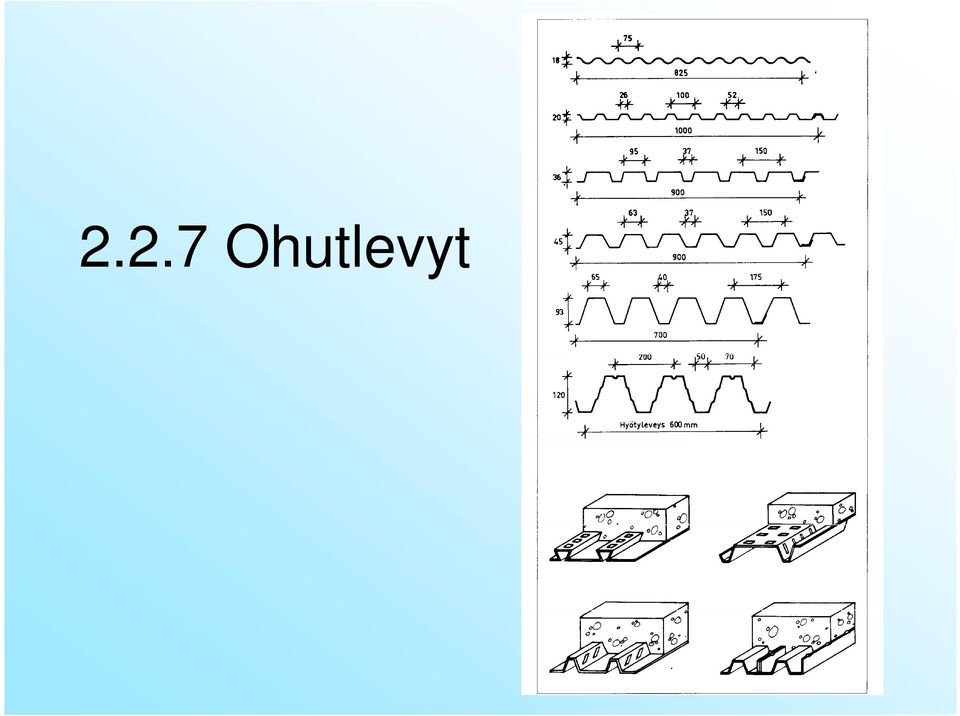

18 2.2.7 Ohutlevyt

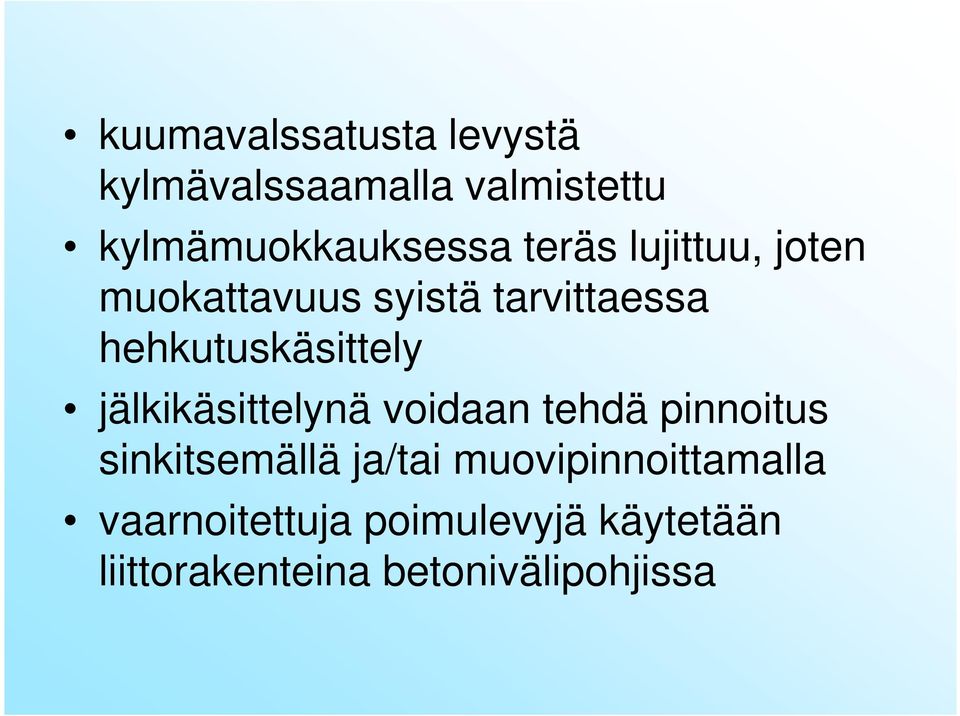

19 kuumavalssatusta levystä kylmävalssaamalla valmistettu kylmämuokkauksessa teräs lujittuu, joten muokattavuus syistä tarvittaessa hehkutuskäsittely jälkikäsittelynä voidaan tehdä pinnoitus sinkitsemällä ja/tai muovipinnoittamalla vaarnoitettuja poimulevyjä käytetään liittorakenteina betonivälipohjissa
