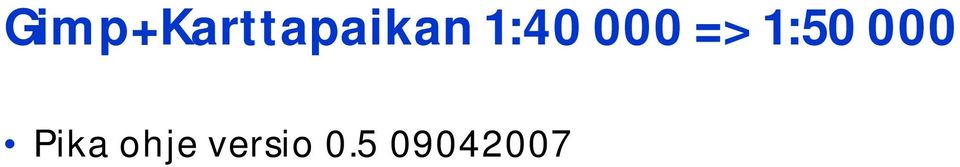

1 Gimp+Karttapaikan 1: => 1: Pika ohje versio

2 1: kartan teko karttapaikan materiaalia & GIMP:iä hyväksikäyttäen 1. Tallenna karttapaikasta 1: kartta 2. Avaa se Gimpillä 3. Muuta pikselimäärä 72=>254 ja skaala 200% jolloin kartasta tuleepi 1: Vaihda korkeuskäyrien värit (jos tarpeen) 5. Focusointi ja sämpälys 6. Väripeittotaso 7. Talleta 8. Leikkaa sopivaksi

Muuta pikselimäärä 72=>254 ja skaala 200% jolloin kartasta tuleepi 1:50 000 4.

3 1. Karttapaikan käyttö Karttapaikasta voi tallettaa karttapalasia kun painaa sitä tulosta nappia oikealla ja avautuvassa uudessa ikkunassa painaa hiiren oikeata nappulaa ja valitse tallenna. Formaattina kannattanee käyttää *.png muotoa.

avautuvassa uudessa ikkunassa painaa hiiren oikeata

4 2. Tiedoston avaaminen GIMPillä Tiedostohallinta GIMP:ssä on Windos käyttäjille hiukan omalaatuinen, mutta tuo tuulahduksen vanhasta Dos-aikakaudesta. Tutumpi tuo käyttöliittymä on Unix ja Linus kavereille. Aloittelijalle helpompi tapa taitaa olla raahaaminen eli allaolevakuvakaiketiselventääasiaa: Tiedostohallinta GIMP:ssä on Windos käyttäjille hiukan omalaatuinen, mutta tuo tuulahduksen vanhasta Dosaikakaudesta. Tutumpi tuo käyttöliittymä on Unix ja Linus kavereille. Aloittelijalle helpompi tapa taitaa olla raahaaminen eli allaoleva kuva kaiketi selventää asiaa:

Aloittelijalle helpompi tapa taitaa olla raahaaminen eli allaolevakuvakaiketiselventääasiaa: Tiedostohallinta GIMP:ssä on Windos käyttäjille

5 3. Pikselimäärän muuttaminen 72 =>254 ja skaalaus eli kuinka 1: kartasta tehdään 1: Valikosta Image/Kuva valitaan Sclae Image/Skaalaa kuva ja avautuvasta ikkunasta säädetään tuo pikselimäärä 72=>254, skaalataan 200% (oletuksena tässä kohdassa on pikselimäärä, alasvetovalikosta saat sen prosenteiksi ja painetaan Scale/Skaalaa nappulaa. Jos et halua noita korkeuskäyrien värejä muuttaa siirry kohtaan 5

pikselimäärä 72=>254, skaalataan 200% (oletuksena tässä kohdassa on pikselimäärä, alasvetovalikosta

6 4. Korkeuskäyrien värinvaihto Karttapaikan materiaali 1:8000 ylöspäin käyttää Anti-alias toimintoa jolloin viivojen reunat ovat häivytettyjä. Varsinkin korkeuskäyrät saattavat tehdä kartasta kelvottoman, ja lääkkeeksi on tuo käyrien värinvaihto: Ilman käsittelyä Käyrien väri muutettu, Tummia tummemmaksi, vaaleita vaaleammaksi Kuten vasemmalla, mutta pohjakuva mustavalkoinen Jokainen päättäköön kummoista puuhaa karttojen eteen näkee, mutta seuraavilla sivuilla kuitenkin on kerrottu kuinka ne tehdään

Varsinkin korkeuskäyrät saattavat tehdä kartasta kelvottoman, ja lääkkeeksi on tuo käyrien värinvaihto: Ilman käsittelyä

7 4. Korkeuskäyrien värinvaihto Käyrien värjäykseen on hyvä apuväline tuo pipetti työkalu jolla voi valita värin Valitaan korkeuskäyrästä väri jonka jälkeen työkalu: Filters/Suotimet Colors/Värit Map/Kuvaukset Color Exchange/Värin vaihto Ilmestyypi ikkuna jossa poimittu väri muutetaan 232/182/96 Painetaan OK ja poimitaan seuraava pikseli ja toistetaan kunnes koko viiva on saatu värjättyä

Colors/Värit Map/Kuvaukset Color Exchange/Värin vaihto Ilmestyypi ikkuna jossa poimittu väri

8 5. Focusointi ja sämpälys Tämäkään ei ole pakollinen toimenpide, kartta toimii kyllä ilman tätäkin toimenpidettä, riippuu hiukan paikasta. Valikosta Filters/Suotimet Enhance/Paranna Unsharp Mask/Unsharp mask Löytyy työkalu jolla voi tehdä tummasta tummempaa ja vaaleasta vaaleampaa (onkohan oikein, mutta hyvältä tuo näyttää, ainakin minusta) Olen käyttänyt arvoja: Radius 15 ja Amount 1 Valikosta Filters/Suotimet Enhance/Paranna Sharpen/Terävöinti Olen käyttänyt tuota työkalua arvolla 50, (kantsii kokeilla mikä on hyvä)

Valikosta Filters/Suotimet Enhance/Paranna Unsharp Mask/Unsharp mask Löytyy työkalu jolla voi tehdä tummasta tummempaa ja

9 6. Väripeittotaso Väripeittotaso on tavallaan värillinen kelmu jonka läpi karttaa katsotaan. Kannattaa tehdä viereisen kuvan mukaisessa järjestyksessä: 1. Paina ykköskohdan neliötä ja avautuvasta ikkunasta säädä RGB arvoihin 204/101/0 2. Jos työpöydällä ei ole ikkunaa Layers/Tasot, paina Ctrl+L ja ikkuna ponnahtaa esille 3. Paina nappia New Layer/uusi taso 4. Uuden tason ominaisuuksista valitse Foreground color/edustaväri 5. Vaihda tasotyyppi Screen/Näyttö 6. Paina OK

Paina ykköskohdan neliötä ja avautuvasta ikkunasta säädä RGB arvoihin 204/101/0 2.

10 6. Väripeittotaso ja yksivärinen kartta Jos haluaa yksivärisen kartan sen voi tehdä kierrättämällä tuon pohjakuvan ensin mustavalkoisena ja sen jälkeen takaisin värilliseksi, väripeittotaso tulee tehdä uudelleen tai vasta sen jälkeen. Image/Kuva Mode/Tila Grayscale/Harmaasävy Ja uudestaan: Image/Kuva Mode/Tila RGB/ RGB

takaisin värilliseksi, väripeittotaso tulee tehdä uudelleen tai vasta sen

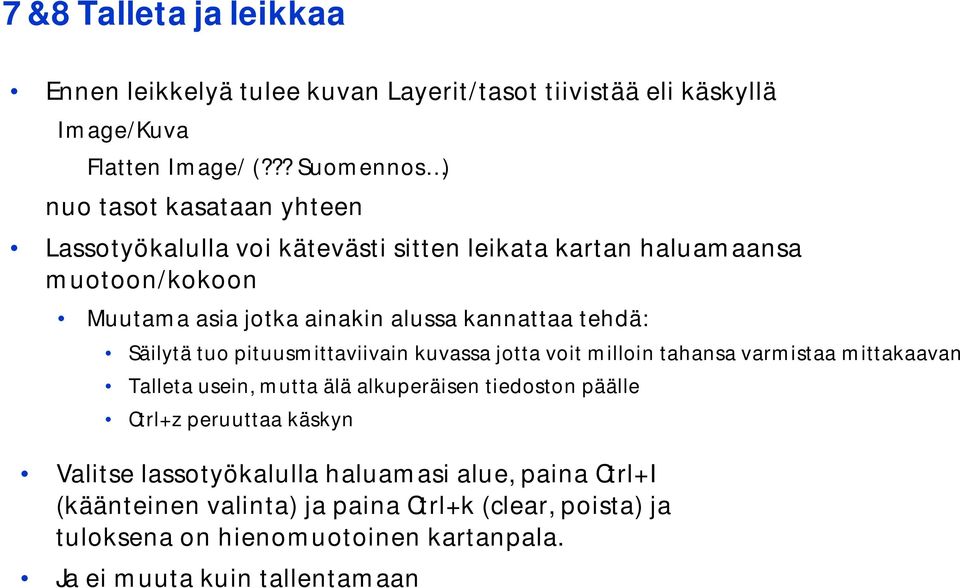

11 7 &8 Talleta ja leikkaa Ennen leikkelyä tulee kuvan Layerit/tasot tiivistää eli käskyllä Image/Kuva Flatten Image/ (??? Suomennos ) nuo tasot kasataan yhteen Lassotyökalulla voi kätevästi sitten leikata kartan haluamaansa muotoon/kokoon Muutama asia jotka ainakin alussa kannattaa tehdä: Säilytä tuo pituusmittaviivain kuvassa jotta voit milloin tahansa varmistaa mittakaavan Talleta usein, mutta älä alkuperäisen tiedoston päälle Ctrl+z peruuttaa käskyn Valitse lassotyökalulla haluamasi alue, paina Ctrl+I (käänteinen valinta) ja paina Ctrl+k (clear, poista) ja tuloksena on hienomuotoinen kartanpala. Ja ei muuta kuin tallentamaan

kannattaa tehdä: Säilytä tuo pituusmittaviivain kuvassa jotta voit milloin tahansa varmistaa mittakaavan Talleta usein, mutta älä alkuperäisen tiedoston
