Full Hybrid HD-SDI kovalevytallennin. Pikaohje käyttäjälle. DSB-TF Sarja (16/8/4CH)

Transkriptio

1 Full Hybrid HD-SDI kovalevytallennin Pikaohje käyttäjälle DSB-TF Sarja (16/8/4CH) 1

2 Laitteen kuvaus Pakkauksen sisältö Tarkista pakkauksen sisältö. Laite (DVR) Virtalähde 12VDC Virtakaapeli: Tämä kytketään virtalähteeseen. Ohjelmisto CD: Tällä levyllä on laitteen etähallintaohjelmisto. Kauko-ohjain: Voit hallita laitteen toimintoja tällä ohjaimella. Paristot kaukosäädintä varten. 2

3 Laitteen kuvaus Etupaneeli 8 ja 16 kanavaiset mallit 4. Tilavalot 7. IR Ikkuna 5. Hakupyörä 1. Toistopainikkeet 6. USB 8. Numeropainikkeet 2. Enter ja 3. Toimintopainikkeet nuolipainikkeet 3. Toimintopainikkeet 6. USB 1. Toistopainikkeet : Käytetään toistoon. Jos painat näitä painikkeita live-tilassa, laite vaihtaa automaattisesti Instant toistotilaan. Stop-painikkeen painaminen vaihtaa takaisin toistotilan livetilaan. 2. Nuolet, Enter : Tätä painiketta käytetään asetuksien vaihtamiseksi tuotteen VALIKKOTILASSA tai käytetään hakutilassa. 3. Toimintopainikkeet 1) MENU : Laite siirtyy asetustilaan. 2) SEARCH : Laite siirtyy toistotilaan. 3) BACKUP : Laite siirtyy varmuuskopiotilaan live- tai toistotilassa. 4) DISPLAY : Tällä painikkeella voidaan vaihtaa kanavanäkymää. Se toimii sekä toisto- että live-tilassa. 5) SWITCHING : Käynnistää ja pysäyttää kuvan kierron. 6) ZOOM : Tällä painikkeella voidaan zoomata valitun kanavan kuvaa kokokuvanäytössä. 7) PTZ : Tällä painikkeella aktivoidaan PTZ kameran ohjaus. 8) LOCK/EXIT : Tällä painikkeella voit siirtyä asetusvalikossa ylöspäin tai poistua sieltä tallentamatta tekemiäsi muutoksia. Toistotilassa se peittää hakuluettelon paremman näkymän aikaansaamiseksi. Livetilassa sillä voidaan suorittaa laitteen lukitus. 9) PANIC : Tätä painiketta käytetään hätätilassa. Painamalla tätä painiketta laite tallentaa maksiminopeudella riippumatta laitteen asetuksista. 4. Tilavalot POWER : Sininen. Virran merkkivalo. RECORD : Punainen. Tallennuksen merkkivalo. NETWORK : Vihreä. Laite on liitetty verkkoon. ALARM : Punainen. Palaa kun laite tallentaa tapahtumaa. 5. Hakupyörä : Voit käyttää tätä hakupyörää siirtyäksesi tallenteiden selailussa eteen ja taaksepäin. 6. USB portit : Kolme USB porttia hiirelle ja muistitikulle. 7. IR Window : IR vastaanotin. 3

4 Laitteen kuvaus Takapaneeli 8 Kanavainen 12. Sensor, Alarm, RS485 2.Audio Out 13. Extend 5. RS232C 7. LAN 14.Spot Out 3. Switch 4.Adapter 9. Audio In 6. e-sata 1.Video In 10.HD Out 11. VGA 8. USB 1. Video IN: Kameroiden liitännät. 2. Audio Out: RCA äänen ulostuloliitäntä. 3. Päävirtakytkin. 4. Adapteri: 12VDC tallentimen jänniteliitin. 5. RS232C: Sarjaliikenne (RS232C). 6. e-sata ulkoisen kovalevyn liitin. 7. LAN Port: LAN verkkoliitin. 8. USB-portit: USB portti hiirelle tai muistitikulle. 9. Audio In: RCA ääniliittimet kanavakohtaiselle äänen tallentamiselle. 10. HDMI Out: HDMI ulostulo näytölle 1920 x 1080p. 11. VGA-portti: video ulostulo VGA. 12. Ulostulo, hälytys ja RS485: 16 sisäänmenoa, kaksi rele ulostuloa ja 14 TTL ulostuloa. Varmista oikea napaisuus käyttäessäsi RS485 porttia. 13. VGA Extend (lisävaruste): Kytke tähän VGA Extend laite. 14. Spot Out: Spot monitorin ulostulo. 4

5 Laitteen kuvaus Takapaneeli 16 Kanavainen 12. Sensor, Alarm, RS485 2.Audio Out 13. Extend 5. RS232C 14.Spot Out 7. LAN 3. Switch 4.Adapter 9. Audio In 6. e-sata 1.Video In 10.HD Out 11. VGA 8. USB 1. Video IN: Kameroiden liitännät. 2. Audio Out: RCA äänen ulostuloliitäntä. 3. Päävirtakytkin. 4. Adapteri: 12VDC tallentimen jänniteliitin. 5. RS232C: Sarjaliikenne (RS232C). 6. e-sata ulkoisen kovalevyn liitin. 7. LAN Port: LAN verkkoliitin. 8. USB-portit: USB portti hiirelle tai muistitikulle. 9. Audio In: RCA ääniliittimet kanavakohtaiselle äänen tallentamiselle. 10. HDMI Out: HDMI ulostulo näytölle 1920 x 1080p. 11. VGA-portti: video ulostulo VGA. 12. Ulostulo, hälytys ja RS485: 16 sisäänmenoa, kaksi rele ulostuloa ja 14 TTL ulostuloa. Varmista oikea napaisuus käyttäessäsi RS485 porttia. 13. VGA Extend (lisävaruste): Kytke tähän VGA Extend laite. 14. Spot Out: Spot monitorin ulostulo. 5

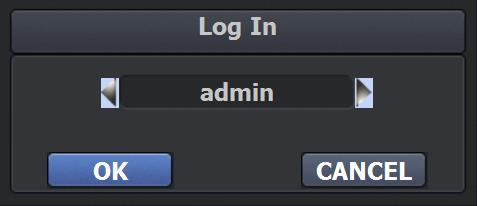

6 Laitteen käyttö Peruskäyttö Tallenninta voidaan käyttää hiiren tai kaukosäätimen avulla neljällä alla kuvatulla tavalla: Live Tila Tämä on oletustila. Tässä tilassa voit tarkastella reaaliaikaisesti kaikkia järjestelmään kytkettyjä kameroita, ja ohjata Pan / Tilt kameroiden toimintaa. Lisäksi järjestelmän tila näytetään tässä, ja muihin tiloihin voidaan kirjautua tästä. Asetustila Käyttäjä voi muokata asetuksia Live-katselun, tallennuksen, varmuuskopioinnin ja kameroiden toimintojen osalta. Hakutila Hakutilassa käyttäjä voi tarkastella kaikkia videotallenteita joiden tapahtumat ovat tarkistettavissa käyttämällä kalenteri- tai tapahtumapohjaista hakutapaa. Varmuuskopiointitila Varmuuskopiointitilassa käyttäjä voi arkistoida haluamansa tiedot ensisijaisesti tuetuille medioille (esim. CD, DVD, USB, etc.). Salasanasuojaus - DVR järjestelmä käyttää käyttäjätunnusta ja salasanaa järjestelmän suojaukseen, estäen laitteen luvattoman käytön. Järjestelmän käyttö on mahdollista ainoastaan syöttämällä oikea käyttäjätunnus ja salasana. Tehdasoletuksena salasanat eivät ole käytössä, joten kirjautuminen tapahtuu kirjautumisikkunan OK painiketta painamalla. Tunnukset ja salasanat olisi hyvä hallinnoida pääkäyttäjätasolla, siten käyttäjien oikeuksia laitteen asetuksiin voidaan rajoittaa hallitusti. 6

7 LIVE Tila Tässä osassa kerrotaan miten voit tehdä Live-tilassa eri toimintoja. LIVE tilan käyttö 1) Live näkymän tila Voit käyttää näytön alalaidassa olevia tilapalkin pikakuvakkeita ja tarkastella laitteen tilaa. 2) Tilapalkki Voit käyttää näytön alalaidassa olevia tilapalkin pikakuvakkeita ja tarkastella laitteen tilaa. 7

8 Live Popup Ikkuna Napsauttamalla hiiren kakkospainiketta missä kohtaa tahansa livekuvan päällä, aktivoituu alla oleva popup menuikkuna käyttöön. Tästä pääset nopeasti suoraan toimintoihin. 8

9 LIVE näkymän ominaisuudet Jaettu näkymä Voit tässä valita live näkymän tilan. Äänen ulostulo Voit tässä valita äänen ulostulon. Pikatoisto Tämä on erittäin kätevä toiminto aloittaa tapahtuman välitön toisto. Pääset tässä live tilasta suoraan toistotilaan. Jos valitset Pikatoisto, DVR menee toistotilaan viimeisimmän tallenteen kohdalle. 9

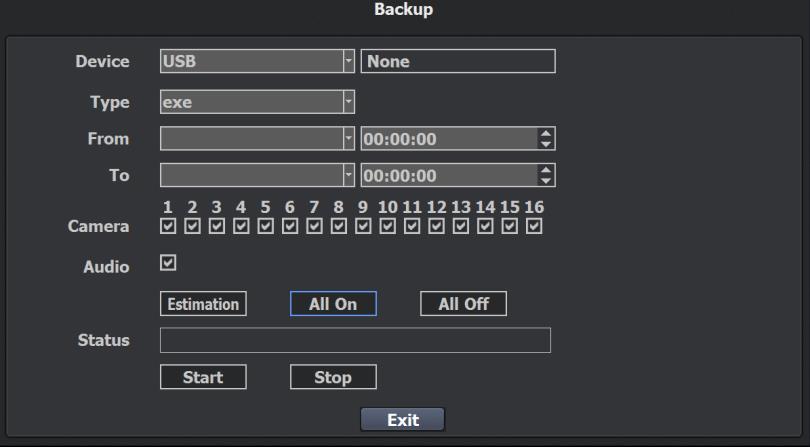

10 Varmuuskopio Varmuuskopion voi tehdä kahdella eri tavalla. Klikkaa hiiren oikeaa painiketta live näytössä tai toiston yhteydessä. Kun valitset listasta "varmuuskopio" niin alla näkyvä varmuuskopioikkuna tulee näkyviin. Voit valita varmuuskopiolaitteen, ajan ja kanavan tässä ikkunassa. Painamalla "arviointi"-painiketta, saat näkyviin arvion tiedoston koosta. 0 MB / 533 MB Klikkaa Aloita"-painiketta. VAROITUS! Älä irrota varmennemediaa varmuuskopioinnin aikana. 10

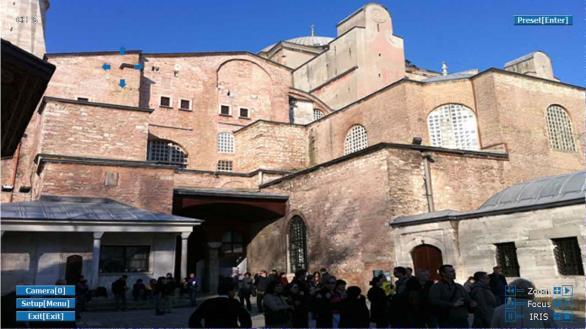

11 Kuvaleike Voit tallentaa live kuvaleikkeen popup valikon kautta painamalla kuvan päällä hiiren oikeaa painiketta. Kaikkien kanavien kuvat tallennetaan muistitikulle erikseen JPGmuodossa. Sinun pitää laittaa USB-muisti paikoilleen ennen tallentamista. PTZ (Pan, Tilt and Zoom) Voit ohjata PTZ kameraa laitteen etupaneelin painikkeilla. Painamalla PTZ painiketta pääset ohjaustilaan. Valikon asetuksiin pääset kuvan alareunassa olevan ikkunan kautta. Voit kääntää kameraa nuolipainikkeilla. Asetukset: Jos painat PTZ asetuksia hiiren painikkeella (tai Menu kaukoohjaimesta), alla oleva asetusikkuna tulee näkyviin. Voit asettaa kameran kääntönopeuden, 32 esiasetuspaikan nimeä ja kierron ajoituksen. Zoomaus: Tarkennus: Aukko : Voit zoomata lähelle tai kauas hiirellä tai kauko-ohjaimen play /backward painikkeilla. Voit säätää kameran tarkuutta hiirellä tai kauko-ohjaimen siow painikkeilla.. Voit säätää kamera aukkoa hiirellä tai kauko-ohjaimen ff/rew painikkeilla. 11

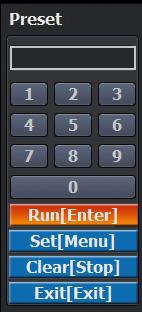

12 Esiasetus: Voit syöttää esiasetuksen numeron hiirellä alla olevasta ikkunasta tai käyttää kauko-ohjaimen enter ja nuolipainikkeita. Zoomaus Digitaalinen zoomaus toimii hiirellä pitämällä vasenta painiketta pohjassa ja vetämällä kuvan yli valitsemasi alue. Maksimi zoomausalue on 8x. 12

13 Tallenteen haku Hakutilassa on viisi eri hakutapaa: Aika: Valitun ajan / päiväyksen haku Tapahtuma: Tapahtumahaku POS: Kassajärjestelmän POS datan haku Esikatselu: Haku valitun aikaintervallin avulla Panorama: Toistaa valittua kanavaa jatkuvasti Hakutavat 1) Aikaan perustuva haku - Valitse haluamasi päivämäärä kalenterista. - Valitse aikajanalta ajankohta, jota haluat tarkastella. - Voit klikata Virkistä, Ominaisuudet, Varmuuskopiointi, Tuonti, Poistu tai Kokokuva painkikkeita kuvan vasemmasta ylälaidasta. 13

14 2) Tapahtuman haku - Valitse hakuun haluamasi päivämäärä kalenterista. - Tapahtumaloki näytetään valitun päivämäärän mukaisesti. - Esikatselunäkymä näytetään valitun kanavan mukaisesti. - Voit klikata Virkistä, Ominaisuudet, Varmuuskopiointi, Tuonti, Poistu tai Kokokuva -painikkeita kuvan vasemmasta ylälaidasta. 3) POS haku - Valitse hakuun haluamasi päivämäärä kalenterista. - POS tapahtumatiedot näytetään valintasi mukaisesti. - Voit etsiä yksityiskohtia suodatuksella. - Voit klikata Virkistä, Ominaisuudet, Varmuuskopiointi, Tuonti, Poistu tai Kokokuva painikkeita kuvan vasemmasta ylälaidasta. 14

15 4) Aikavälihaku - Valitse hakuun haluamasi päivämäärä kalenterista. - Valitse kanava ja aikaväli kirjoittamalla, tai valitse aikajanalta haluamasi ajankohta. - Valittu kanava toistetaan valitun aikaintervallin mukaisesti. - Voit klikata Virkistä, Ominaisuudet, Varmuuskopiointi, Tuonti, Poistu tai Kokokuva -painikkeita kuvan vasemmasta ylälaidasta. 5) Panoramahaku - Valitse hakuun päivämäärä kalenterista. - Valitse kanava ja aikaväli kirjoittamalla, tai valitse aikajanalta haluamasi ajankohta. - Valittu kanava toistetaan jatkuvasti. Jos haluat toistaa nopeammin, käytä FFpainiketta. - Voit klikata Virkistä, Ominaisuudet, Varmuuskopiointi, Tuonti, Poistu tai Kokokuva -painikkeita kuvan vasemmasta ylälaidasta. 15

16 6) Hakupainikkeet 16

17 Toistotila Jos valitset "Kokokuva", saat tallenteet kokokuvanäkymään. Voit tehdä ohjauksia kuvan alla olevan palkin kuvakkeilla Toiston tilapalkki 1. Jaettu kuva 2. Kuvan kierto 3. FB (kelaus taaksepäin): FB x 2, 4, 8, 16, 32, 64 kertaa nopeammin 4. Toisto: taaksepäin normaalinopeudella 5. SB (Hidastus taaksepäin): SBx1 / 2, SBx1 / 4 6. STILL (Tauko) / pysäytyskuva 7. SF (Hidastus eteenpäin): SFx1 / 2, SFx1 / 4 8. Play: Eteenpäin normaalinopeudella 9. FF (Kelaus eteenpäin): FF 2, 4, 8, 16, 32, 64 kertaa nopeammin 10. STOP: Pysäyttää toiston ja palaa LIVE-näkymään 11. Näyttää sen hetkisen tilan 17
