1 HS-VESI HS-Vedentarkemittausohjeversio Jarno Laine REV lisätty tonttijohtojen päiden mittausohje, sekä mittaustietojen sähköpostiosoite

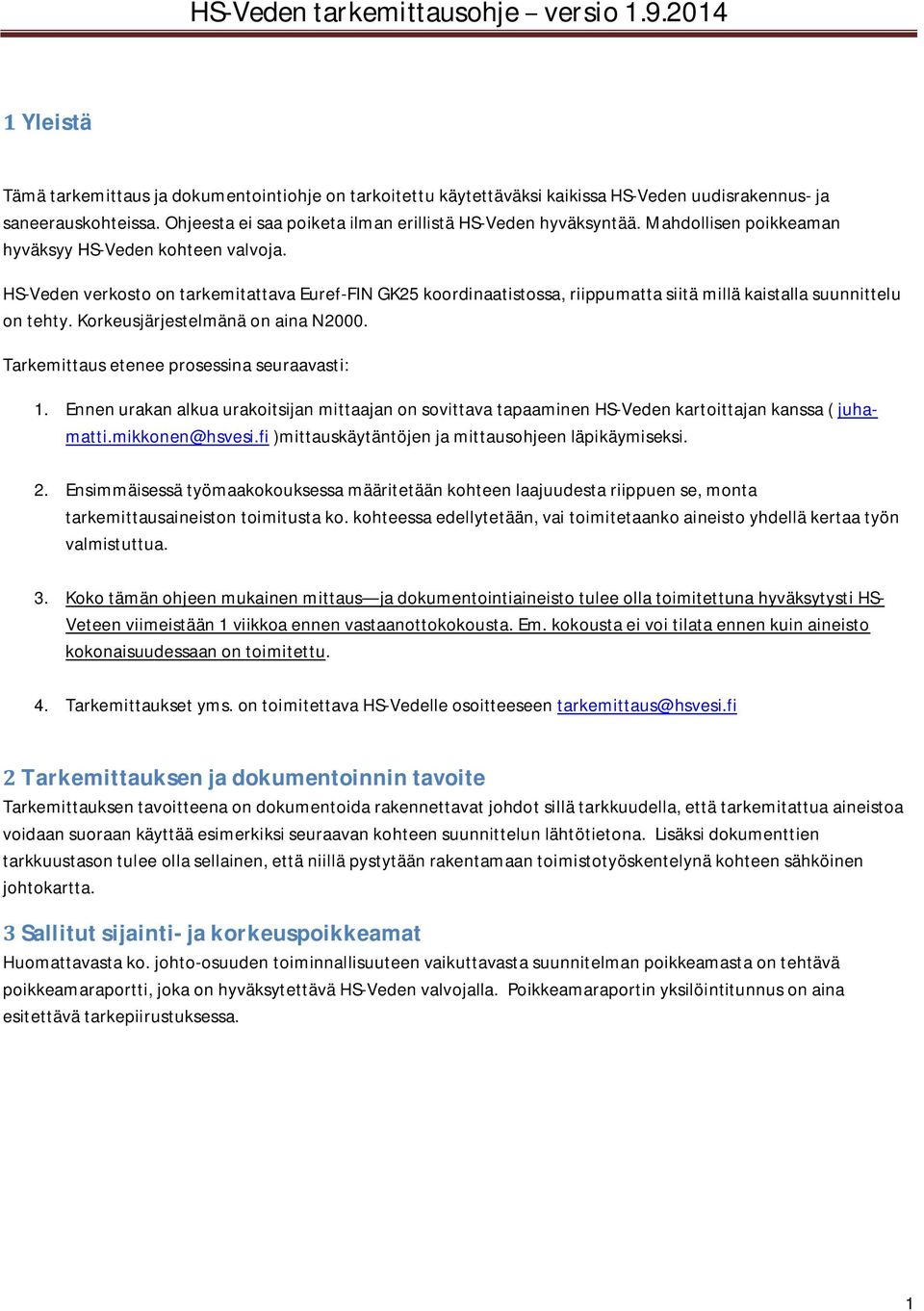

2 HS-Vedentarkemittausohjeversio Yleistä Tämä tarkemittaus ja dokumentointiohje on tarkoitettu käytettäväksi kaikissa HS-Veden uudisrakennus- ja saneerauskohteissa. Ohjeesta ei saa poiketa ilman erillistä HS-Veden hyväksyntää. Mahdollisen poikkeaman hyväksyy HS-Veden kohteen valvoja. HS-Veden verkosto on tarkemitattava Euref-FIN GK25 koordinaatistossa, riippumatta siitä millä kaistalla suunnittelu on tehty. Korkeusjärjestelmänä on aina N2000. Tarkemittaus etenee prosessina seuraavasti: 1. Ennen urakan alkua urakoitsijan mittaajan on sovittava tapaaminen HS-Veden kartoittajan kanssa ( juhamatti.mikkonen@hsvesi.fi )mittauskäytäntöjen ja mittausohjeen läpikäymiseksi. 2. Ensimmäisessä työmaakokouksessa määritetään kohteen laajuudesta riippuen se, monta tarkemittausaineiston toimitusta ko. kohteessa edellytetään, vai toimitetaanko aineisto yhdellä kertaa työn valmistuttua. 3. Koko tämän ohjeen mukainen mittaus ja dokumentointiaineisto tulee olla toimitettuna hyväksytysti HS- Veteen viimeistään 1 viikkoa ennen vastaanottokokousta. Em. kokousta ei voi tilata ennen kuin aineisto kokonaisuudessaan on toimitettu. 4. Tarkemittaukset yms. on toimitettava HS-Vedelle osoitteeseen tarkemittaus@hsvesi.fi Tarkemittauksenjadokumentoinnintavoite Tarkemittauksen tavoitteena on dokumentoida rakennettavat johdot sillä tarkkuudella, että tarkemitattua aineistoa voidaan suoraan käyttää esimerkiksi seuraavan kohteen suunnittelun lähtötietona. Lisäksi dokumenttien tarkkuustason tulee olla sellainen, että niillä pystytään rakentamaan toimistotyöskentelynä kohteen sähköinen johtokartta. Sallitutsijainti-jakorkeuspoikkeamat Huomattavasta ko. johto-osuuden toiminnallisuuteen vaikuttavasta suunnitelman poikkeamasta on tehtävä poikkeamaraportti, joka on hyväksytettävä HS-Veden valvojalla. Poikkeamaraportin yksilöintitunnus on aina esitettävä tarkepiirustuksessa. 1

HS-Veden verkosto on tarkemitattava Euref-FIN GK25 koordinaatistossa, riippumatta siitä millä kaistalla suunnittelu on tehty. Korkeusjärjestelmänä on aina N2000.

3 HS-Vedentarkemittausohjeversio Laitekohtaisettarkemittausohjeet 4.1Yleistä Kaikki alapuolella luetellut laitteet on tarkemitattava ko. laitteen ohjeen mukaisesti Sulkuventtiilit(vesijohto,jätevesijahulevesi) Sulkuventtiilit mitataan alapuolisen kuvan mukaan seuraavasti: Huom! Mittauskoodit tulee määrittää sen mukaan mitataanko runkolinjan vain tonttijohdon venttiiliä Mekaanisetliittimet(vesijohto,jätevesijahulevesi) Kaikki mekaaniset liittimet mitataan alapuolisen kuvan mukaan seuraavasti: Huom! Runko- ja tonttivesijohdoissa käytetään samaa lajia 2

1Sulkuventtiilit(vesijohto,jätevesijahulevesi) Sulkuventtiilit mitataan alapuolisen kuvan mukaan seuraavasti: Huom!

4 HS-Vedentarkemittausohjeversio Monihaaraventtiilit(vesijohto) Monihaaraventtiilit mitataan alapuolisen kuvan mukaan seuraavasti: 4.1.4Ilmanpoistoventtiilit(vesijohto,jätevesijahulevesi) Ilmanpoistoventtiilit mitataan alapuolisen kuvan mukaan seuraavasti: 3

4.1.3Monihaaraventtiilit(vesijohto) Monihaaraventtiilit mitataan

5 HS-Vedentarkemittausohjeversio Palopostitjavesiasemat(vesijohto) Palopostit ja palovesiasemat mitataan alapuolisen kuvan mukaisesti: 4.1.6Laitekaivot(vesi,jätevesijahulevesi) Vesijohdon laitekaivot mitataan alapuolisen kuvan mukaisesti: 4

4.1.5Palopostitjavesiasemat(vesijohto) Palopostit ja

6 HS-Vedentarkemittausohjeversio Kaivot(jätevesijahulevesi) Linjakaivot mitataan alapuolen kuvan mukaisesti: 4.1.8Ritiläkaivothulevesi) Ritiläkaivot mitataan alapuolisen kuvan mukaisesti: 5

4.1.7Kaivot(jätevesijahulevesi) Linjakaivot

7 HS-Vedentarkemittausohjeversio Putkiliitokset(viettoviemäritjapaineputket) Putkiliitokset mitataan alapuolen kuvan mukaan seuraavasti: Kulmakappaleet(viettoputketjapaineputket) Kulmakappaleet mitataan alapuolen kuvan mukaan seuraavasti: 6

4.1.9Putkiliitokset(viettoviemäritjapaineputket) Putkiliitokset

8 HS-Vedentarkemittausohjeversio Kuoriputkeksisujutustyömaallajäävienputkienmittaus,sekäalitusputkienmittaus(kaikki johtolajit) Kuoriputkien päiden sijainti mitataan alapuolen kuvan mukaan seuraavasti: HUOM! Myös liikenneväylien alitusputkien päät mitataan samalla tapaa kuin kuoriputkien päät. Mikäli alitusputken päihin tulee tarkastuskaivo, mitataan se samalla tapaa kuin kohdan laitekaivo Tonttiliittymävaraustenpäät Tonttiliittymävarausten päät mitataan alapuolen kuvan mukaan seuraavasti: 7

4.1.11Kuoriputkeksisujutustyömaallajäävienputkienmittaus,sekäalitusputkienmittaus(kaikki johtolajit) Kuoriputkien päiden sijainti

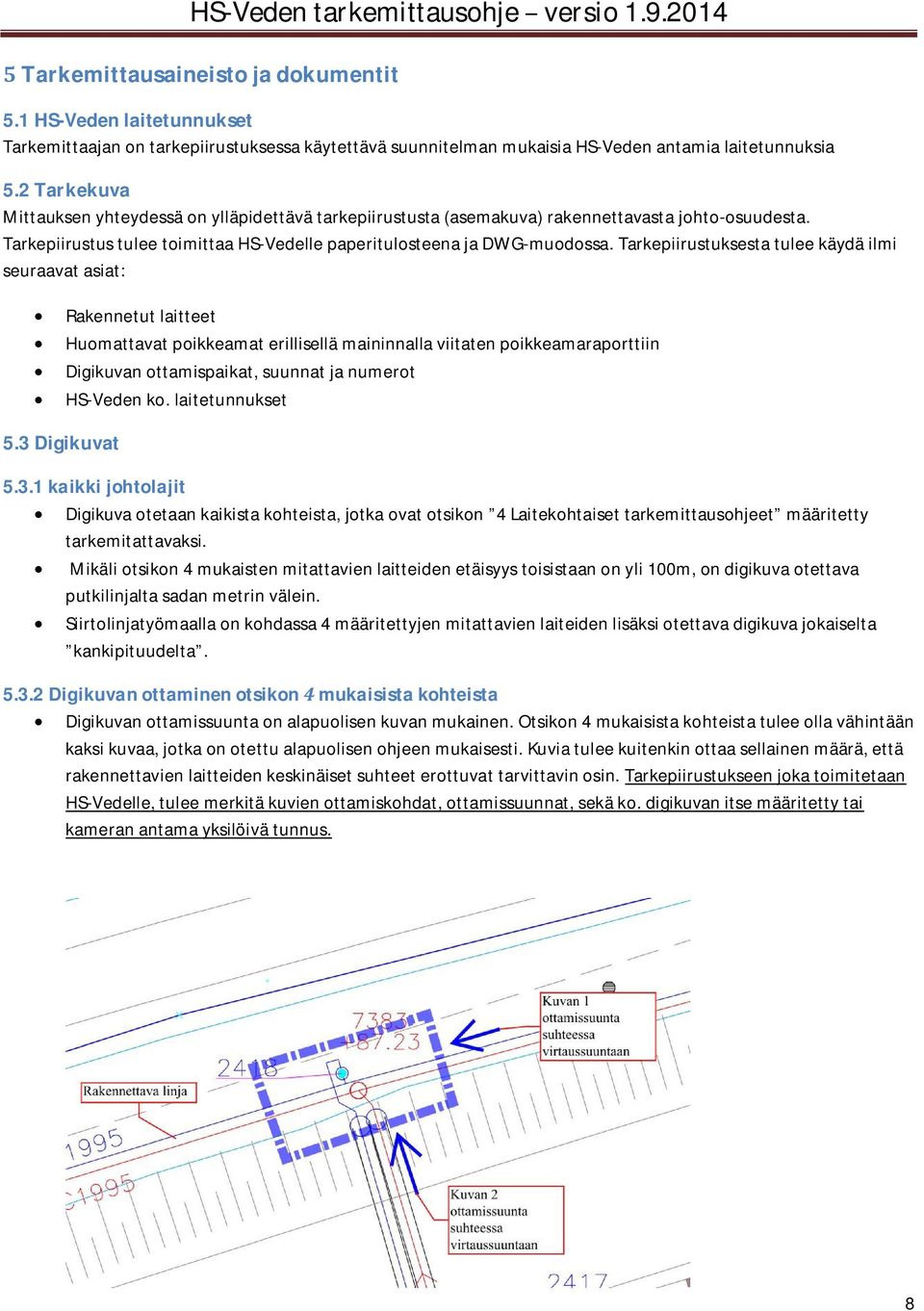

9 HS-Vedentarkemittausohjeversio Tarkemittausaineistojadokumentit 5.1HS-Vedenlaitetunnukset Tarkemittaajan on tarkepiirustuksessa käytettävä suunnitelman mukaisia HS-Veden antamia laitetunnuksia 5.2Tarkekuva Mittauksen yhteydessä on ylläpidettävä tarkepiirustusta (asemakuva) rakennettavasta johto-osuudesta. Tarkepiirustus tulee toimittaa HS-Vedelle paperitulosteena ja DWG-muodossa. Tarkepiirustuksesta tulee käydä ilmi seuraavat asiat: Rakennetut laitteet Huomattavat poikkeamat erillisellä maininnalla viitaten poikkeamaraporttiin Digikuvan ottamispaikat, suunnat ja numerot HS-Veden ko. laitetunnukset 5.3Digikuvat 5.3.1kaikkijohtolajit Digikuva otetaan kaikista kohteista, jotka ovat otsikon 4 Laitekohtaiset tarkemittausohjeet määritetty tarkemitattavaksi. Mikäli otsikon 4 mukaisten mitattavien laitteiden etäisyys toisistaan on yli 100m, on digikuva otettava putkilinjalta sadan metrin välein. Siirtolinjatyömaalla on kohdassa 4 määritettyjen mitattavien laiteiden lisäksi otettava digikuva jokaiselta kankipituudelta Digikuvanottaminenotsikonmukaisistakohteista Digikuvan ottamissuunta on alapuolisen kuvan mukainen. Otsikon 4 mukaisista kohteista tulee olla vähintään kaksi kuvaa, jotka on otettu alapuolisen ohjeen mukaisesti. Kuvia tulee kuitenkin ottaa sellainen määrä, että rakennettavien laitteiden keskinäiset suhteet erottuvat tarvittavin osin. Tarkepiirustukseen joka toimitetaan HS-Vedelle, tulee merkitä kuvien ottamiskohdat, ottamissuunnat, sekä ko. digikuvan itse määritetty tai kameran antama yksilöivä tunnus. 8

2Tarkekuva Mittauksen yhteydessä on ylläpidettävä tarkepiirustusta (asemakuva) rakennettavasta johto-osuudesta. Tarkepiirustus tulee toimittaa HS-Vedelle paperitulosteena ja DWG-muodossa.

10 HS-Vedentarkemittausohjeversio Digikuvanottaminenlinjaosuudella,jossaeiotsikonmukaisialaitteita Digikuvan ottamissuunta on alapuolisen kuvan mukainen. Linjaosuudelta riittää ainoastaan yksi kuva. Tarkepiirustukseen joka toimitetaan HS-Vedelle, tulee merkitä kuvan ottamiskohta, ottamissuunta, sekä ko. digikuvan itse määritetty tai kameran antama yksilöivä tunnus. 5.4Sähköinentarkemittausaineistonmuotojamittauksessakäytettävätkoodit Tarkemittausaineisto tulee toimittaa GT -muotoisena Excel - muodossa seuraavalla kenttäjaolla: 1. Sarake = pinta (voidaan käyttää kaikilla pisteillä arvoa 1 ei oleellinen HS-Vedelle) 2. Sarake= taiteviiva (voidaan käyttää kaikilla pisteillä arvoa 0 taiteviivoja ei käytetä) 3. Sarake = Laitekoodi (ko. laitteen mittauskoodi) 4. Sarake = Juokseva pistenumero 5. Sarake = x-koordinaatti 6. Sarake = y-koordinaatti 7. Sarake = Z-koordinaatti 8. Sarake = vapaa tekstikenttä, johon voidaan kirjoittaa tarkenne ( esim. Kulmakappale ) Tarkemittauksessa on käytettävä seuraavia HS-Veden mittauskoodeja: Liitoskappale Jäte Purkuaukko Jäte Tulppa Jäte Sulkuventtiili Jäte 9

digikuvan itse määritetty tai kameran antama yksilöivä tunnus. 5.

11 HS-Vedentarkemittausohjeversio Takaiskuventtiili Jäte Ilmanpoistoventtiili Jäte Tyhjennysventtiili Jäte Sulkuventtiili, kiint. Jäte Viemärikaivo Jäte Tarkastusputki Jäte Pumppaamon keskipiste Jäte Imukaivo Jäte Viemärikaivo, kiint. Jäte Tarkastusputki, kiint. Jäte Viemärin taitepiste Jäte Viemärin risteyspiste Jäte Liitoskappale Vesi Maapaloposti Vesi Maanpäällinen paloposti Vesi Palovesiasema (150mm) Vesi Vesiposti Vesi Tulppa Vesi Sulkuventtiili Vesi Ilmanpoistoventtiili Vesi Tyhjennysventtiili Vesi Huuhteluventtiili Vesi Monihaaraventtiili Vesi Sulkuventtiili, kiint. Vesi Suojaputkikaivo Vesi Vesijohdon taitepiste Vesi Vesijohdon risteyspiste Vesi Liitoskappale Sade Purkuaukko Sade Imuaukko Sade Tulppa Sade Linjakaivo Sade Ritiläkansikaivo Sade Ritiläkann. Linjakaivo Sade Viemärikaivo, kiint. Sade Sv-viemärin taitepiste Sade Sv-viemärin risteyspiste Sade Karttapiste muu piste, selitys taulukkoon 10

Jäte 108000 Viemärin taitepiste Jäte 108002 Viemärin risteyspiste Jäte 200000 Liitoskappale Vesi 200200 Maapaloposti Vesi 200201 Maanpäällinen paloposti Vesi 200300 Palovesiasema (150mm) Vesi 200400

12 HS-Vedentarkemittausohjeversio HS-Vedelletoimitettavatarkemittausaineisto HS-Vedelle toimitettava aineisto koostuu seuraavista dokumenteista: Tarkemittausaineisto sähköisessä muodossa otsikon 5.4 mukaisesti Tarkepiirustus dwg - muodossa ja paperitulosteena otsikon 5.2 mukaisesti Digikuvat sähköisessä muodossa otsikon 5.3 mukaisesti Tämän mittausohjeen mukainen tarkemittaus-aineisto on toimitettava HS-Vedelle viimeistään 1 viikkoa ennen vastaanottotarkastuksen pitämistä. Urakoitsija voi tilata vastaan oton vasta, kun kaikki tämän ohjeen mukainen tarkemittaus-aineisto on toimitettu HS-Vedelle. Tarkemittaukset yms. on toimitettava HS-Vedelle osoitteeseen tarkemittaus@hsvesi.fi 11

4 mukaisesti Tarkepiirustus dwg - muodossa ja paperitulosteena otsikon 5.2 mukaisesti Digikuvat sähköisessä muodossa otsikon 5.
