NIBE F2026 ilma/vesilämpöpumppu. raitis ilma on ilmaista. NIBE F2026. Tehokas scroll-kompressori, joka toimii -20 C saakka.

Transkriptio

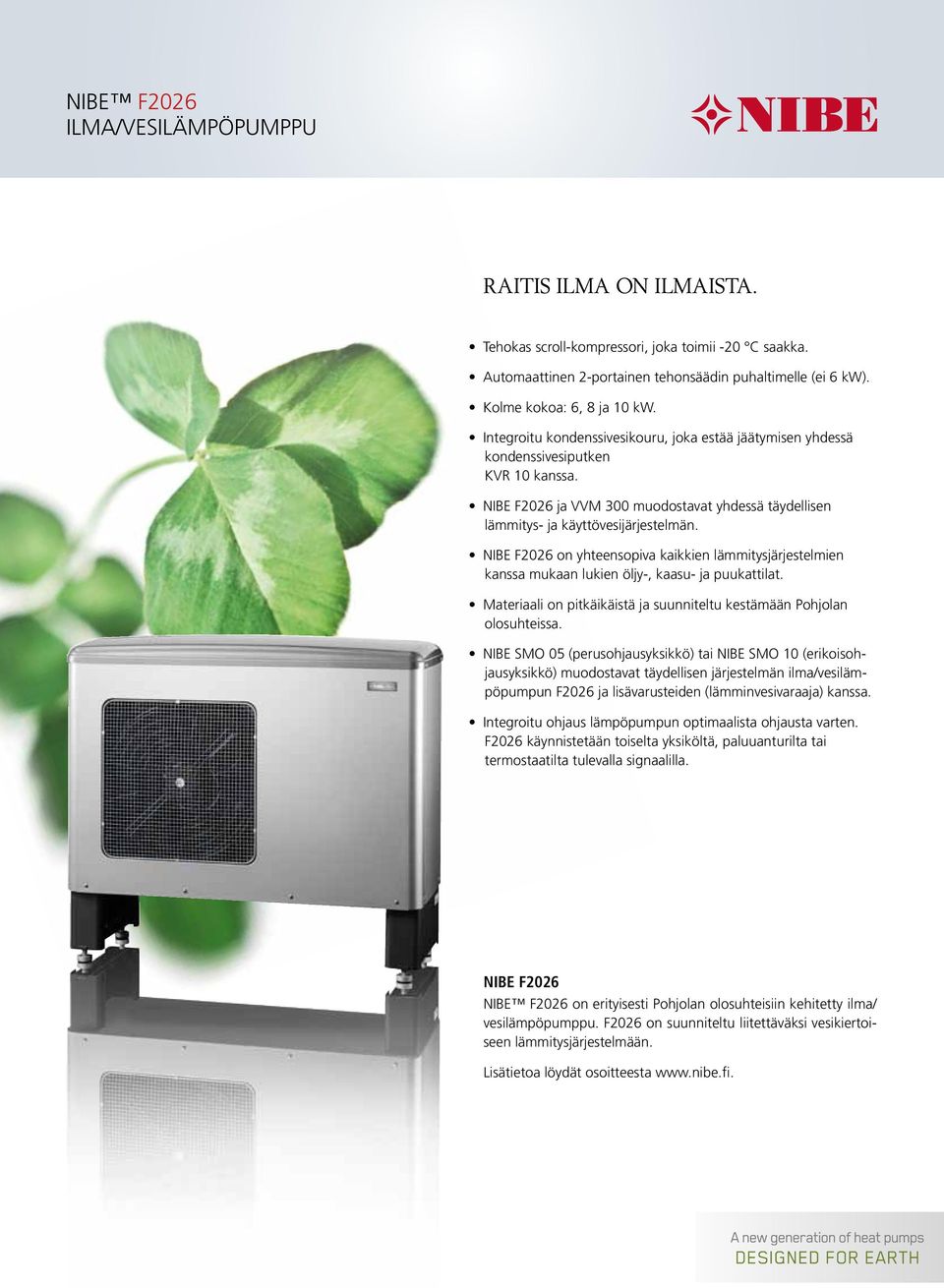

1 NIBE F2026 ilma/vesilämpöpumppu raitis ilma on ilmaista. Tehokas scroll-kompressori, joka toimii -20 C saakka. Automaattinen 2-portainen tehonsäädin puhaltimelle (ei 6 kw). Kolme kokoa: 6, 8 ja 10 kw. Integroitu kondenssivesikouru, joka estää jäätymisen yhdessä kondenssivesiputken KVR 10 kanssa. NIBE F2026 ja VVM 300 muodostavat yhdessä täydellisen lämmitys- ja käyttövesijärjestelmän. NIBE F2026 on yhteensopiva kaikkien lämmitysjärjestelmien kanssa mukaan lukien öljy-, kaasu- ja puukattilat. Materiaali on pitkäikäistä ja suunniteltu kestämään Pohjolan olosuhteissa. NIBE SMO 05 (perusohjausyksikkö) tai NIBE SMO 10 (erikoisohjausyksikkö) muodostavat täydellisen järjestelmän ilma/vesilämpöpumpun F2026 ja lisävarusteiden (lämminvesivaraaja) kanssa. Integroitu ohjaus lämpöpumpun optimaalista ohjausta varten. F2026 käynnistetään toiselta yksiköltä, paluuanturilta tai termostaatilta tulevalla signaalilla. NIBE F2026 NIBE F2026 on erityisesti Pohjolan olosuhteisiin kehitetty ilma/ vesilämpöpumppu. F2026 on suunniteltu liitettäväksi vesikiertoiseen lämmitysjärjestelmään. Lisätietoa löydät osoitteesta

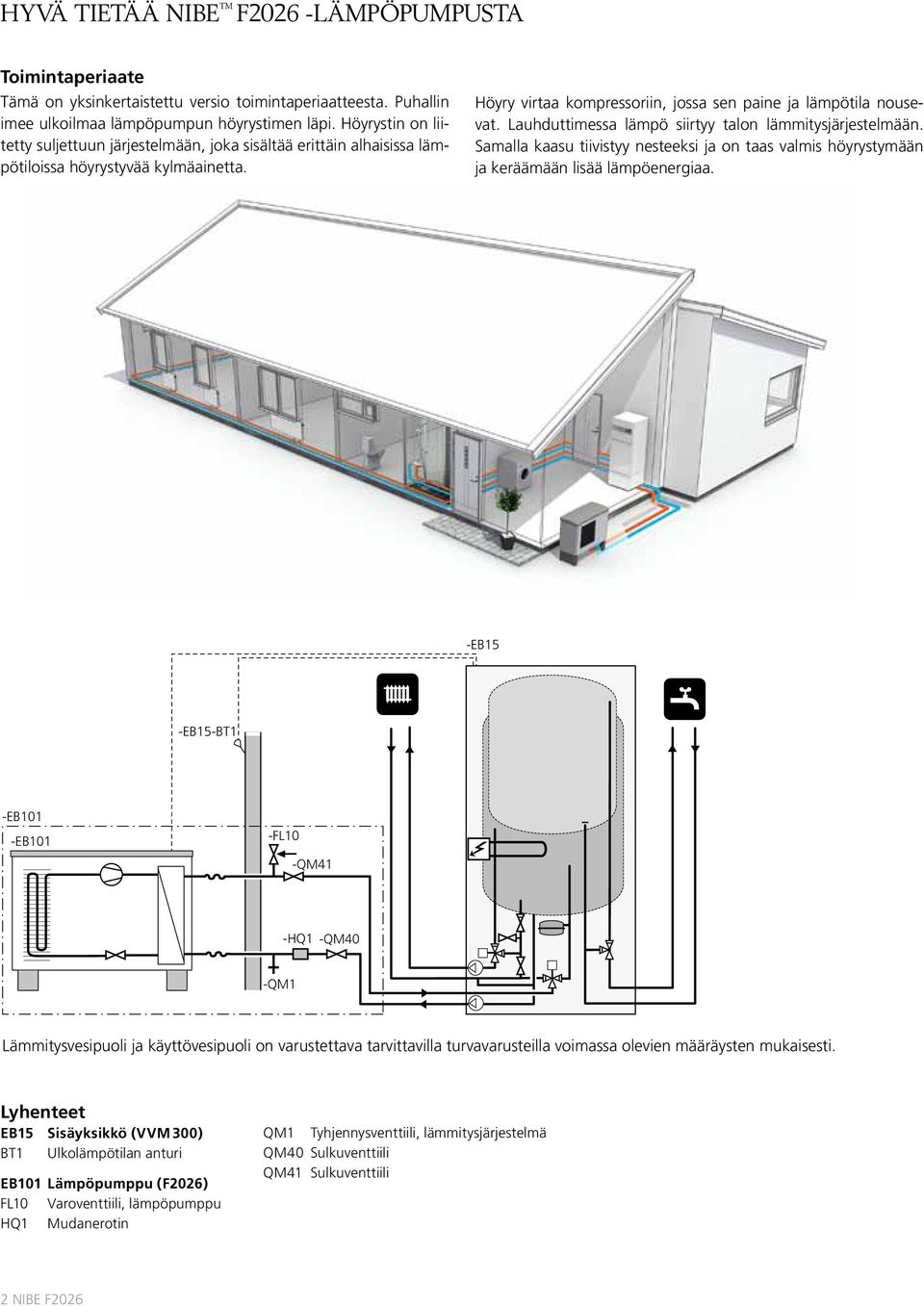

2 F20XX SÄV Hyvä tietää NIBE f2026 -lämpöpumpusta AV Toimintaperiaate Tämä on yksinkertaistettu versio toimintaperiaatteesta. Puhallin imee ulkoilmaa lämpöpumpun höyrystimen läpi. Höyrystin on liitetty suljettuun järjestelmään, joka sisältää erittäin alhaisissa lämpötiloissa höyrystyvää kylmäainetta. TV SF AV Höyry virtaa kompressoriin, jossa sen paine ja lämpötila nousevat. Lauhduttimessa lämpö siirtyy talon lämmitysjärjestelmään. VVM 300 Samalla kaasu tiivistyy nesteeksi ja on taas valmis höyrystymään ja keräämään lisää lämpöenergiaa. RC F20XX VVM 300 -EB15 -EB15-BT1 -QM41 -HQ1 -QM40 -QM1 Lämmitysvesipuoli ja käyttövesipuoli on varustettava tarvittavilla turvavarusteilla voimassa olevien määräysten mukaisesti. Lyhenteet EB15 Sisäyksikkö (VVM 300) BT1 Ulkolämpötilan anturi EB101 Lämpöpumppu (F2026) FL10 Varoventtiili, lämpöpumppu HQ1 Mudanerotin QM1 Tyhjennysventtiili, lämmitysjärjestelmä QM40 Sulkuventtiili QM41 Sulkuventtiili 2 NIBE F2026

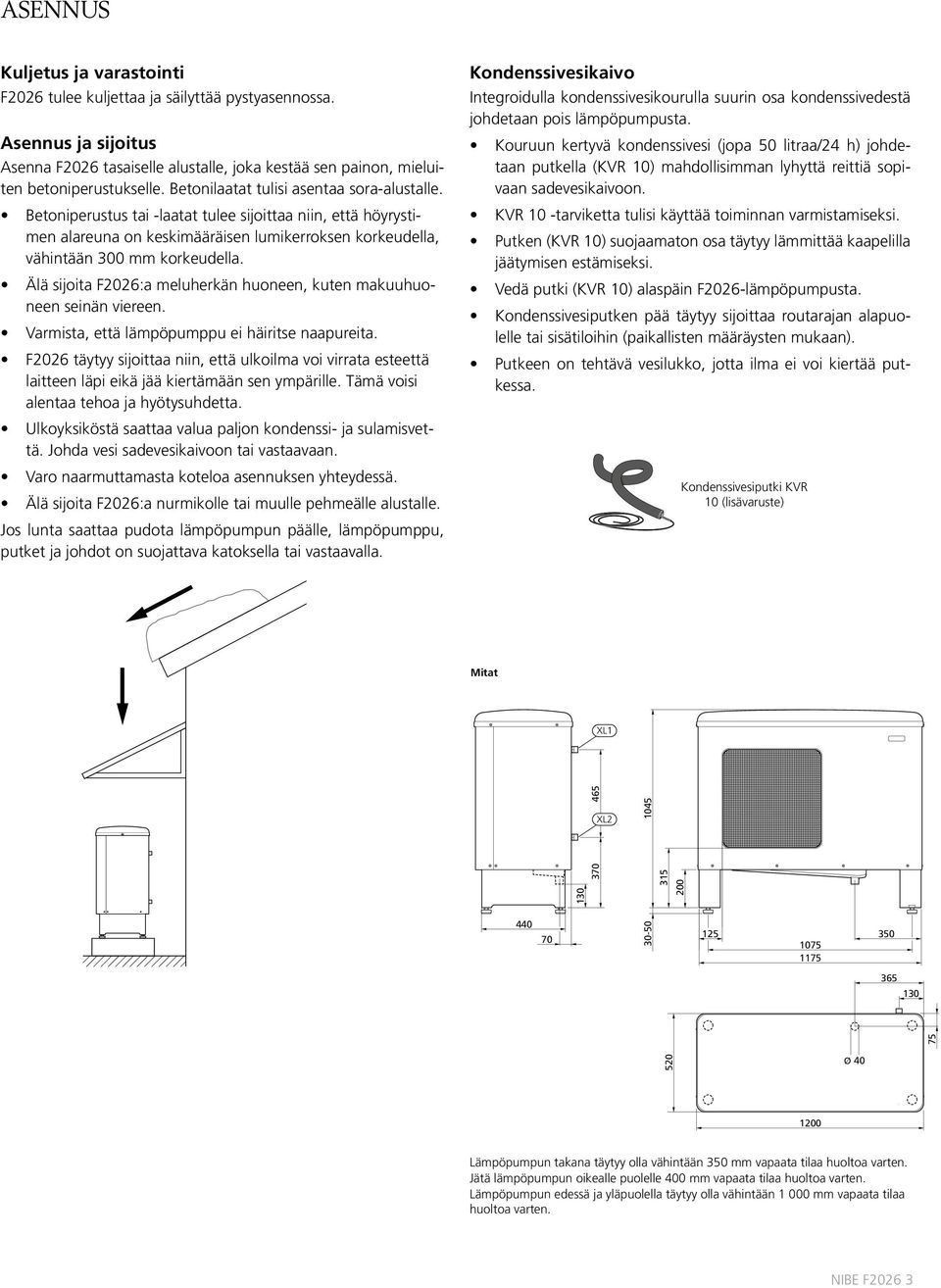

3 50 mm Asennus Kuljetus ja varastointi F2026 tulee kuljettaa ja säilyttää pystyasennossa. Asennus ja sijoitus Asenna F2026 tasaiselle alustalle, joka kestää sen painon, mieluiten betoniperustukselle. Betonilaatat tulisi asentaa sora-alustalle. Betoniperustus tai -laatat tulee sijoittaa niin, että höyrystimen alareuna on keskimääräisen lumikerroksen korkeudella, vähintään 300 mm korkeudella. Älä sijoita F2026:a meluherkän huoneen, kuten makuuhuoneen seinän viereen. Varmista, että lämpöpumppu ei häiritse naapureita. F2026 täytyy sijoittaa niin, että ulkoilma voi virrata esteettä laitteen läpi eikä jää kiertämään sen ympärille. Tämä voisi alentaa tehoa ja hyötysuhdetta. Ulkoyksiköstä saattaa valua paljon kondenssi- ja sulamisvettä. Johda vesi sadevesikaivoon tai vastaavaan. Varo naarmuttamasta koteloa asennuksen yhteydessä. Älä sijoita F2026:a nurmikolle tai muulle pehmeälle alustalle. Jos lunta saattaa pudota lämpöpumpun päälle, lämpöpumppu, putket ja johdot on suojattava katoksella tai vastaavalla. Kondenssivesikaivo Integroidulla kondenssivesikourulla suurin osa kondenssivedestä johdetaan pois lämpöpumpusta. Kouruun kertyvä kondenssivesi (jopa 50 litraa/24 h) johdetaan putkella (KVR 10) mahdollisimman lyhyttä reittiä sopivaan sadevesikaivoon. KVR 10 -tarviketta tulisi käyttää toiminnan varmistamiseksi. Putken (KVR 10) suojaamaton osa täytyy lämmittää kaapelilla jäätymisen estämiseksi. Vedä putki (KVR 10) alaspäin F2026-lämpöpumpusta. Kondenssivesiputken pää täytyy sijoittaa routarajan alapuolelle tai sisätiloihin (paikallisten määräysten mukaan). Putkeen on tehtävä vesilukko, jotta ilma ei voi kiertää putkessa. Kondenssivesiputki KVR 10 (lisävaruste) Mitat XL1 465 XL Ø Lämpöpumpun takana täytyy olla vähintään 350 mm vapaata tilaa huoltoa varten. Jätä lämpöpumpun oikealle puolelle 400 mm vapaata tilaa huoltoa varten. Lämpöpumpun edessä ja yläpuolella täytyy olla vähintään mm vapaata tilaa huoltoa varten. NIBE F Fritt utrymme bakom

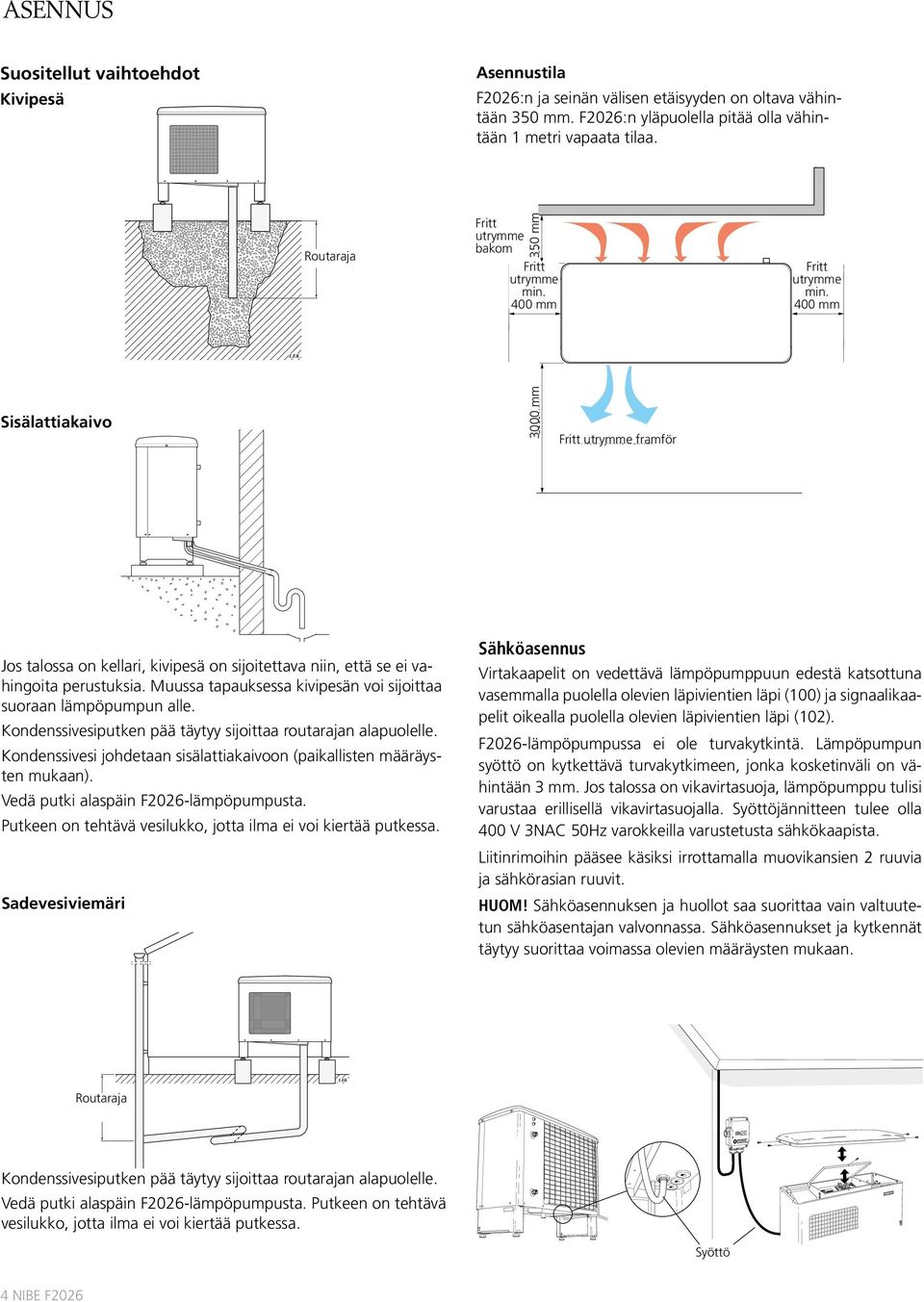

4 350 mm 3000 mm Ø 40 Asennus 1200 Suositellut vaihtoehdot Kivipesä Asennustila F2026:n ja seinän välisen etäisyyden on oltava vähintään 350 mm. F2026:n yläpuolella pitää olla vähintään 1 metri vapaata tilaa. Routaraja Frostfritt djup Fritt utrymme Fritt bakom 350 mm Fritt utrymme min. Fritt utrymme min. 400 mm 400 mm Fritt utrymme min. Fritt utrymme min. 400 mm 400 mm Sisälattiakaivo 3000 mm Fritt Fritt utrymme framför Jos talossa on kellari, kivipesä on sijoitettava niin, että se ei vahingoita perustuksia. Muussa tapauksessa kivipesän voi sijoittaa suoraan lämpöpumpun alle. Kondenssivesiputken pää täytyy sijoittaa routarajan alapuolelle. Kondenssivesi johdetaan sisälattiakaivoon (paikallisten määräysten mukaan). Vedä putki alaspäin F2026-lämpöpumpusta. Putkeen on tehtävä vesilukko, jotta ilma ei voi kiertää putkessa. Sadevesiviemäri Sähköasennus Virtakaapelit on vedettävä lämpöpumppuun edestä katsottuna vasemmalla puolella olevien läpivientien läpi (100) ja signaalikaapelit oikealla puolella olevien läpivientien läpi (102). F2026-lämpöpumpussa ei ole turvakytkintä. Lämpöpumpun syöttö on kytkettävä turvakytkimeen, jonka kosketinväli on vähintään 3 mm. Jos talossa on vikavirtasuoja, lämpöpumppu tulisi varustaa erillisellä vikavirtasuojalla. Syöttöjännitteen tulee olla 400 V 3NAC 50Hz varokkeilla varustetusta sähkökaapista. Liitinrimoihin pääsee käsiksi irrottamalla muovikansien 2 ruuvia ja sähkörasian ruuvit. HUOM! Sähköasennuksen ja huollot saa suorittaa vain valtuutetun sähköasentajan valvonnassa. Sähköasennukset ja kytkennät täytyy suorittaa voimassa olevien määräysten mukaan. Routaraja Frostfritt djup Kondenssivesiputken pää täytyy sijoittaa routarajan alapuolelle. Vedä putki alaspäin F2026-lämpöpumpusta. Putkeen on tehtävä vesilukko, jotta ilma ei voi kiertää putkessa. Inkommande matning Syöttö 4 NIBE F2026

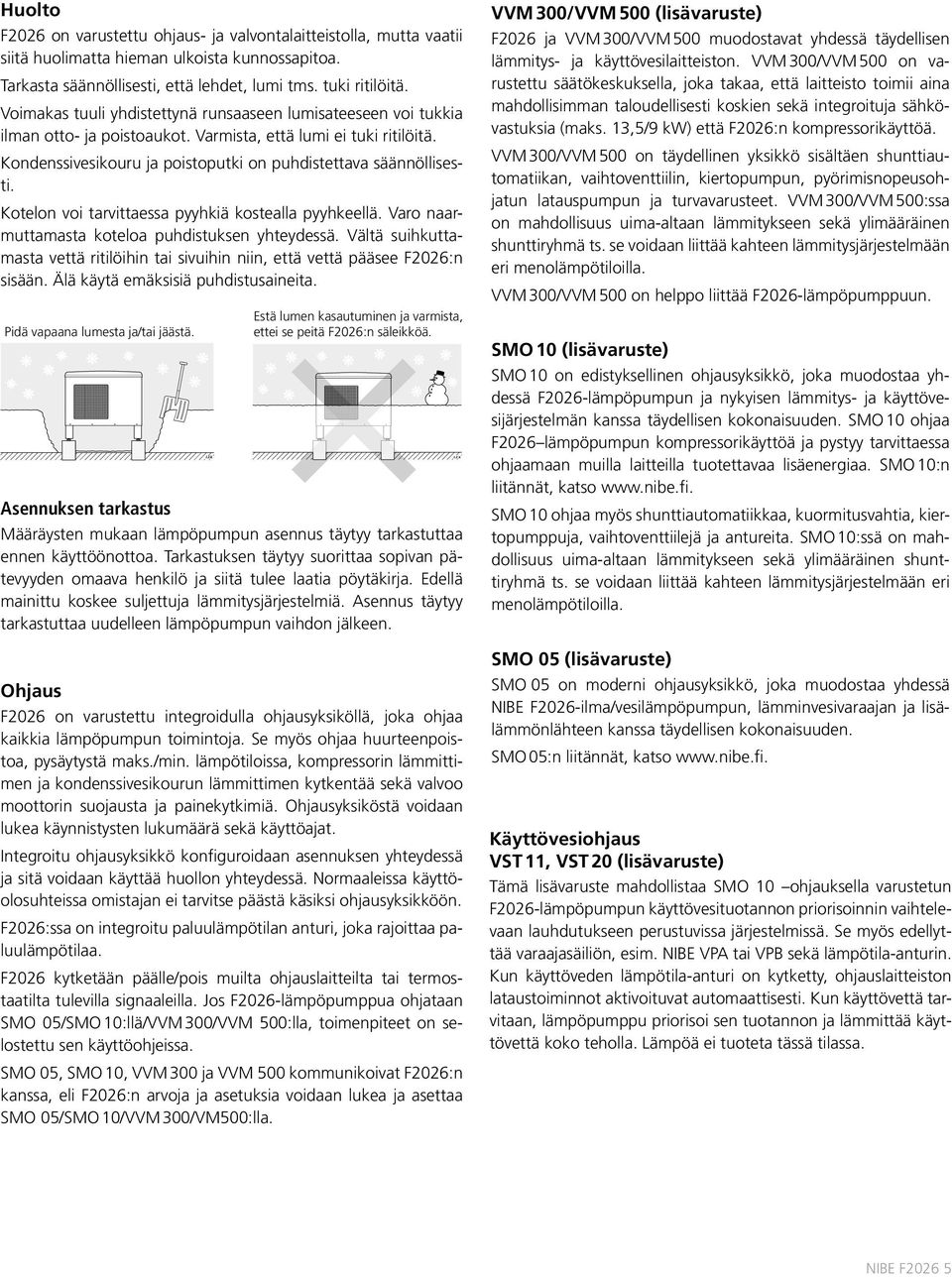

5 Huolto F2026 on varustettu ohjaus- ja valvontalaitteistolla, mutta vaatii siitä huolimatta hieman ulkoista kunnossapitoa. Tarkasta säännöllisesti, että lehdet, lumi tms. tuki ritilöitä. Voimakas tuuli yhdistettynä runsaaseen lumisateeseen voi tukkia ilman otto- ja poistoaukot. Varmista, että lumi ei tuki ritilöitä. Kondenssivesikouru ja poistoputki on puhdistettava säännöllisesti. Kotelon voi tarvittaessa pyyhkiä kostealla pyyhkeellä. Varo naarmuttamasta koteloa puhdistuksen yhteydessä. Vältä suihkuttamasta vettä ritilöihin tai sivuihin niin, että vettä pääsee F2026:n sisään. Älä käytä emäksisiä puhdistusaineita. Pidä vapaana lumesta ja/tai jäästä. Estä lumen kasautuminen ja varmista, ettei se peitä F2026:n säleikköä. Asennuksen tarkastus Määräysten mukaan lämpöpumpun asennus täytyy tarkastuttaa ennen käyttöönottoa. Tarkastuksen täytyy suorittaa sopivan pätevyyden omaava henkilö ja siitä tulee laatia pöytäkirja. Edellä mainittu koskee suljettuja lämmitysjärjestelmiä. Asennus täytyy tarkastuttaa uudelleen lämpöpumpun vaihdon jälkeen. Ohjaus F2026 on varustettu integroidulla ohjausyksiköllä, joka ohjaa kaikkia lämpöpumpun toimintoja. Se myös ohjaa huurteenpoistoa, pysäytystä maks./min. lämpötiloissa, kompressorin lämmittimen ja kondenssivesikourun lämmittimen kytkentää sekä valvoo moottorin suojausta ja painekytkimiä. Ohjausyksiköstä voidaan lukea käynnistysten lukumäärä sekä käyttöajat. Integroitu ohjausyksikkö konfiguroidaan asennuksen yhteydessä ja sitä voidaan käyttää huollon yhteydessä. Normaaleissa käyttöolosuhteissa omistajan ei tarvitse päästä käsiksi ohjausyksikköön. F2026:ssa on integroitu paluulämpötilan anturi, joka rajoittaa paluulämpötilaa. F2026 kytketään päälle/pois muilta ohjauslaitteilta tai termostaatilta tulevilla signaaleilla. Jos F2026-lämpöpumppua ohjataan SMO 05/SMO 10:llä/VVM 300/VVM 500:lla, toimenpiteet on selostettu sen käyttöohjeissa. SMO 05, SMO 10, VVM 300 ja VVM 500 kommunikoivat F2026:n kanssa, eli F2026:n arvoja ja asetuksia voidaan lukea ja asettaa SMO 05/SMO 10/VVM 300/VM500:lla. VVM 300/VVM 500 (lisävaruste) F2026 ja VVM 300/VVM 500 muodostavat yhdessä täydellisen lämmitys- ja käyttövesilaitteiston. VVM 300/VVM 500 on varustettu säätökeskuksella, joka takaa, että laitteisto toimii aina mahdollisimman taloudellisesti koskien sekä integroituja sähkövastuksia (maks. 13,5/9 kw) että F2026:n kompressorikäyttöä. VVM 300/VVM 500 on täydellinen yksikkö sisältäen shunttiautomatiikan, vaihtoventtiilin, kiertopumpun, pyörimisnopeusohjatun latauspumpun ja turvavarusteet. VVM 300/VVM 500:ssa on mahdollisuus uima-altaan lämmitykseen sekä ylimääräinen shunttiryhmä ts. se voidaan liittää kahteen lämmitysjärjestelmään eri menolämpötiloilla. VVM 300/VVM 500 on helppo liittää F2026-lämpöpumppuun. SMO 10 (lisävaruste) SMO 10 on edistyksellinen ohjausyksikkö, joka muodostaa yhdessä F2026-lämpöpumpun ja nykyisen lämmitys- ja käyttövesijärjestelmän kanssa täydellisen kokonaisuuden. SMO 10 ohjaa F2026 lämpöpumpun kompressorikäyttöä ja pystyy tarvittaessa ohjaamaan muilla laitteilla tuotettavaa lisäenergiaa. SMO 10:n liitännät, katso SMO 10 ohjaa myös shunttiautomatiikkaa, kuormitusvahtia, kiertopumppuja, vaihtoventtiilejä ja antureita. SMO 10:ssä on mahdollisuus uima-altaan lämmitykseen sekä ylimääräinen shunttiryhmä ts. se voidaan liittää kahteen lämmitysjärjestelmään eri menolämpötiloilla. SMO 05 (lisävaruste) SMO 05 on moderni ohjausyksikkö, joka muodostaa yhdessä NIBE F2026-ilma/vesilämpöpumpun, lämminvesivaraajan ja lisälämmönlähteen kanssa täydellisen kokonaisuuden. SMO 05:n liitännät, katso Käyttövesiohjaus VST 11, VST 20 (lisävaruste) Tämä lisävaruste mahdollistaa SMO 10 ohjauksella varustetun F2026-lämpöpumpun käyttövesituotannon priorisoinnin vaihtelevaan lauhdutukseen perustuvissa järjestelmissä. Se myös edellyttää varaajasäiliön, esim. NIBE VPA tai VPB sekä lämpötila-anturin. Kun käyttöveden lämpötila-anturi on kytketty, ohjauslaitteiston lataustoiminnot aktivoituvat automaattisesti. Kun käyttövettä tarvitaan, lämpöpumppu priorisoi sen tuotannon ja lämmittää käyttövettä koko teholla. Lämpöä ei tuoteta tässä tilassa. NIBE F2026 5

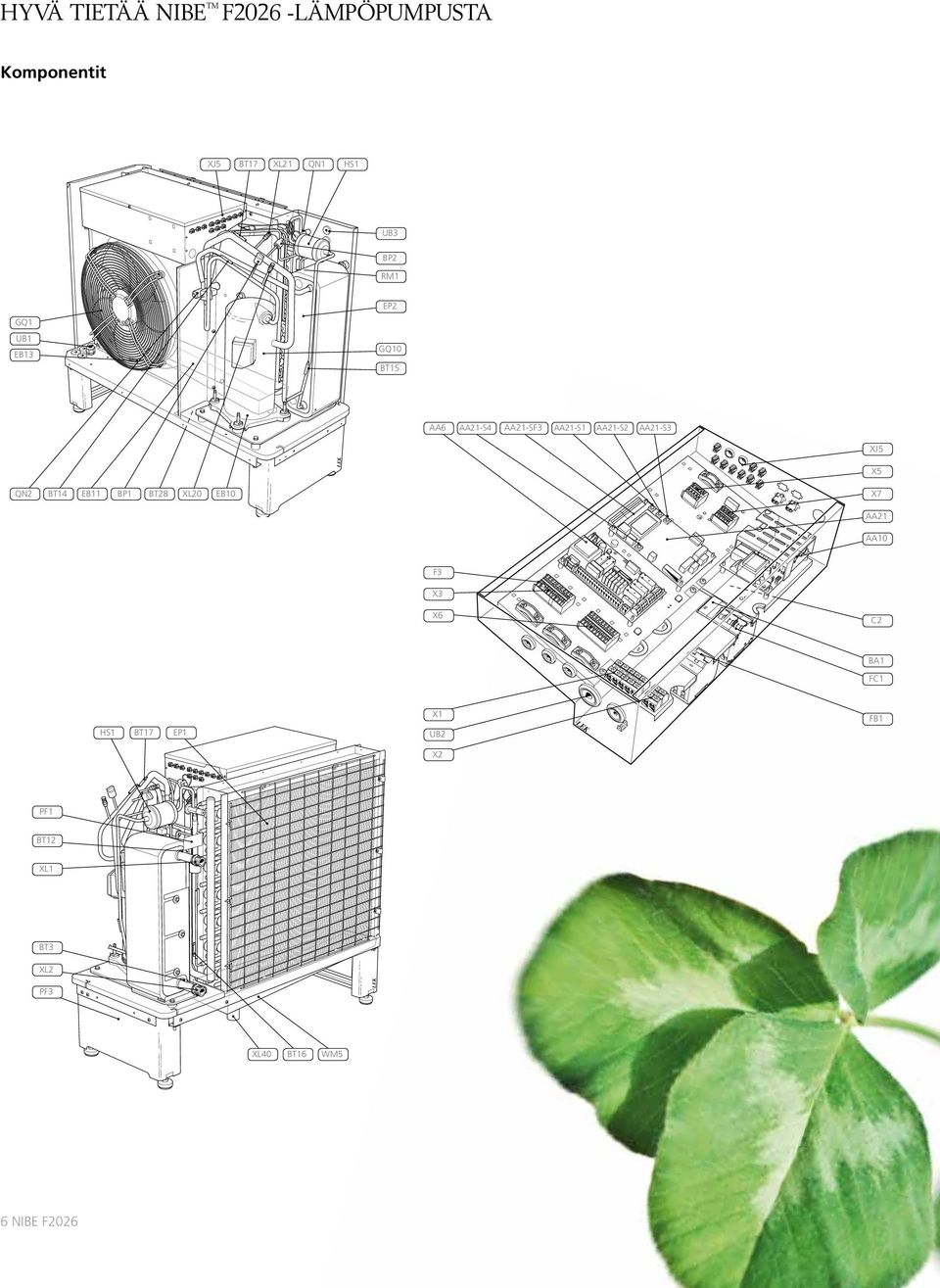

6 Hyvä tietää NIBE F2026 -lämpöpumpusta Komponentit XJ5 BT17 XL21 QN1 HS1 UB3 BP2 RM1 GQ1 UB1 EB13 EP2 GQ10 BT15 AA6 AA21-S4 AA21-SF3 AA21-S1 AA21-S2 AA21-S3 XJ5 X5 QN2 BT14 EB11 BP1 BT28 XL20 EB10 X7 AA21 AA10 F3 X3 X6 C2 BA1 FC1 HS1 BT17 EP1 X1 UB2 FB1 X2 PF1 BT12 XL1 BT3 XL2 PF3 XL40 BT16 WM5 6 NIBE F2026

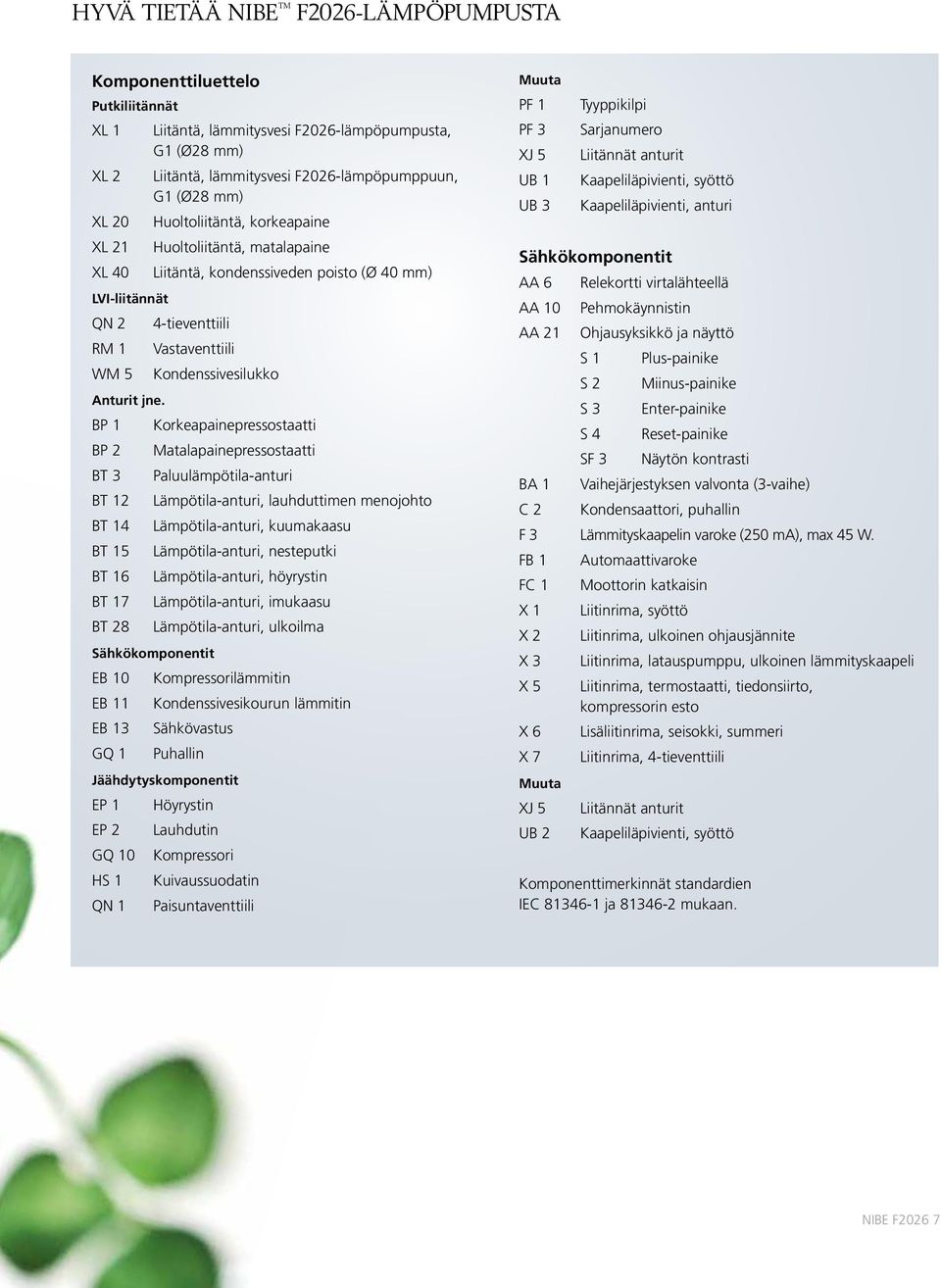

7 hyvä tietää NIBE F2026-lämpöpumpusta Komponenttiluettelo Putkiliitännät XL 1 XL 2 XL 20 XL 21 XL 40 Liitäntä, lämmitysvesi F2026-lämpöpumpusta, G1 (Ø28 mm) Liitäntä, lämmitysvesi F2026-lämpöpumppuun, G1 (Ø28 mm) Huoltoliitäntä, korkeapaine Huoltoliitäntä, matalapaine Liitäntä, kondenssiveden poisto (Ø 40 mm) LVI-liitännät QN 2 4-tieventtiili RM 1 Vastaventtiili WM 5 Kondenssivesilukko Anturit jne. BP 1 Korkeapainepressostaatti BP 2 Matalapainepressostaatti BT 3 Paluulämpötila-anturi BT 12 Lämpötila-anturi, lauhduttimen menojohto BT 14 Lämpötila-anturi, kuumakaasu BT 15 Lämpötila-anturi, nesteputki BT 16 Lämpötila-anturi, höyrystin BT 17 Lämpötila-anturi, imukaasu BT 28 Lämpötila-anturi, ulkoilma Sähkökomponentit EB 10 Kompressorilämmitin EB 11 Kondenssivesikourun lämmitin EB 13 Sähkövastus GQ 1 Puhallin Jäähdytyskomponentit EP 1 Höyrystin EP 2 Lauhdutin GQ 10 Kompressori HS 1 Kuivaussuodatin QN 1 Paisuntaventtiili Muuta PF 1 PF 3 XJ 5 UB 1 UB 3 Tyyppikilpi Sarjanumero Liitännät anturit Kaapeliläpivienti, syöttö Kaapeliläpivienti, anturi Sähkökomponentit AA 6 Relekortti virtalähteellä AA 10 Pehmokäynnistin AA 21 Ohjausyksikkö ja näyttö S 1 Plus-painike S 2 Miinus-painike S 3 Enter-painike S 4 Reset-painike SF 3 Näytön kontrasti BA 1 Vaihejärjestyksen valvonta (3-vaihe) C 2 Kondensaattori, puhallin F 3 Lämmityskaapelin varoke (250 ma), max 45 W. FB 1 Automaattivaroke FC 1 Moottorin katkaisin X 1 Liitinrima, syöttö X 2 Liitinrima, ulkoinen ohjausjännite X 3 Liitinrima, latauspumppu, ulkoinen lämmityskaapeli X 5 Liitinrima, termostaatti, tiedonsiirto, kompressorin esto X 6 Lisäliitinrima, seisokki, summeri X 7 Liitinrima, 4-tieventtiili Muuta XJ 5 UB 2 Liitännät anturit Kaapeliläpivienti, syöttö Komponenttimerkinnät standardien IEC ja mukaan. NIBE F2026 7

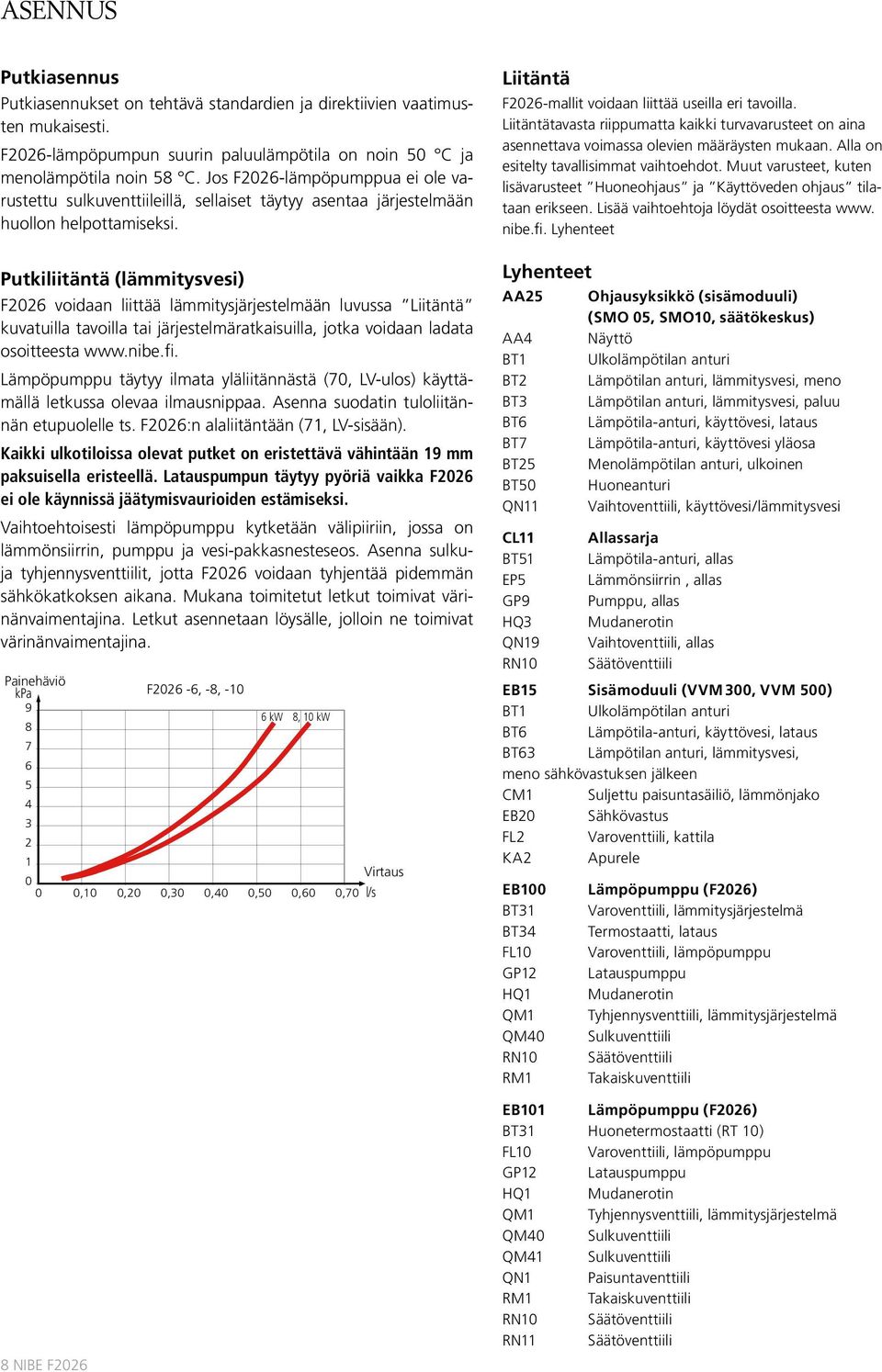

8 Asennus Putkiasennus Putkiasennukset on tehtävä standardien ja direktiivien vaatimusten mukaisesti. F2026-lämpöpumpun suurin paluulämpötila on noin 50 C ja menolämpötila noin 58 C. Jos F2026-lämpöpumppua ei ole varustettu sulkuventtiileillä, sellaiset täytyy asentaa järjestelmään huollon helpottamiseksi. Putkiliitäntä (lämmitysvesi) F2026 voidaan liittää lämmitysjärjestelmään luvussa Liitäntä kuvatuilla tavoilla tai järjestelmäratkaisuilla, jotka voidaan ladata osoitteesta Lämpöpumppu täytyy ilmata yläliitännästä (70, LV-ulos) käyttämällä letkussa olevaa ilmausnippaa. Asenna suodatin tuloliitännän etupuolelle ts. F2026:n alaliitäntään (71, LV-sisään). Kaikki ulkotiloissa olevat putket on eristettävä vähintään 19 mm paksuisella eristeellä. Latauspumpun täytyy pyöriä vaikka F2026 ei ole käynnissä jäätymisvaurioiden estämiseksi. Vaihtoehtoisesti lämpöpumppu kytketään välipiiriin, jossa on lämmönsiirrin, pumppu ja vesi-pakkasnesteseos. Asenna sulkuja tyhjennysventtiilit, jotta F2026 voidaan tyhjentää pidemmän sähkökatkoksen aikana. Mukana toimitetut letkut toimivat värinänvaimentajina. Letkut asennetaan löysälle, jolloin ne toimivat värinänvaimentajina. F2026-6, 8, -10 Painehäviö Tryckfall kpa F2026-6, -8, kw 8, 10 kw Virtaus 0 Flöde 0 0,10 0,20 0,30 0,40 0,50 0,60 0,70 l/s 8 NIBE F2026 Liitäntä F2026-mallit voidaan liittää useilla eri tavoilla. Liitäntätavasta riippumatta kaikki turvavarusteet on aina asennettava voimassa olevien määräysten mukaan. Alla on esitelty tavallisimmat vaihtoehdot. Muut varusteet, kuten lisävarusteet Huoneohjaus ja Käyttöveden ohjaus tilataan erikseen. Lisää vaihtoehtoja löydät osoitteesta www. nibe.fi. Lyhenteet Lyhenteet AA25 Ohjausyksikkö (sisämoduuli) (SMO 05, SMO10, säätökeskus) AA4 Näyttö BT1 Ulkolämpötilan anturi BT2 Lämpötilan anturi, lämmitysvesi, meno BT3 Lämpötilan anturi, lämmitysvesi, paluu BT6 Lämpötila-anturi, käyttövesi, lataus BT7 Lämpötila-anturi, käyttövesi yläosa BT25 Menolämpötilan anturi, ulkoinen BT50 Huoneanturi QN11 Vaihtoventtiili, käyttövesi/lämmitysvesi CL11 Allassarja BT51 Lämpötila-anturi, allas EP5 Lämmönsiirrin, allas GP9 Pumppu, allas HQ3 Mudanerotin QN19 Vaihtoventtiili, allas RN10 Säätöventtiili EB15 Sisämoduuli (VVM 300, VVM 500) BT1 Ulkolämpötilan anturi BT6 Lämpötila-anturi, käyttövesi, lataus BT63 Lämpötilan anturi, lämmitysvesi, meno sähkövastuksen jälkeen CM1 Suljettu paisuntasäiliö, lämmönjako EB20 Sähkövastus FL2 Varoventtiili, kattila KA2 Apurele EB100 BT31 BT34 FL10 GP12 HQ1 QM1 QM40 RN10 RM1 Lämpöpumppu (F2026) Varoventtiili, lämmitysjärjestelmä Termostaatti, lataus Varoventtiili, lämpöpumppu Latauspumppu Mudanerotin Tyhjennysventtiili, lämmitysjärjestelmä Sulkuventtiili Säätöventtiili Takaiskuventtiili EB101 Lämpöpumppu (F2026) BT31 Huonetermostaatti (RT 10) FL10 Varoventtiili, lämpöpumppu GP12 Latauspumppu HQ1 Mudanerotin QM1 Tyhjennysventtiili, lämmitysjärjestelmä QM40 Sulkuventtiili QM41 Sulkuventtiili QN1 Paisuntaventtiili RM1 Takaiskuventtiili RN10 Säätöventtiili RN11 Säätöventtiili

9 F20XX SÄV AV Asennus SF TV EB102 Lämpöpumppu (F2026) FL10 Varoventtiili, lämpöpumppu GP12 Latauspumppu HQ1 Mudanerotin QM1 Tyhjennysventtiili, lämmitysjärjestelmä QM40 Sulkuventtiili RM1 Takaiskuventtiili RN10 Säätöventtiili EM1 Öljy-, kaasu-, pelletti- tai puukattila BT52 Lämpötilan anturi, kattila CM1 15 Suljettu paisuntasäiliö, lämmönjako FL2 Varoventtiili, lämmitysjärjestelmä GP10 Kiertovesipumppu, lämmitysvesi KA1 Apurele EP21 Lämmitysjärjestelmä 2 BT2 F20XX Lämpötilan anturi, lämmitysvesi, meno 52 BT3 Lämpötilan anturi, lämmitysvesi paluu GP10 Kiertovesipumppu, lämmitysvesi QN25 Shunttiventtiili AV Muuta AA25-KA10 Apurele/kontaktori AA25-KA11 Apurele/kontaktori VVM 300 BT1 Ulkolämpötilan anturi BT31 Huonetermostaatti (RT 10) CM1 Suljettu paisuntasäiliö, lämmönjako CP1 Varaajasäiliö (UKV) CP10 Lämminvesivaraaja (VPA/VPAS/VPB) CP10-EB20 RC Sähkövastus CP11 Varaajasäiliö (UKV) EB1 Sähkövastus/Sähkökattila FL1 Varoventtiili, käyttövesi FL2 Varoventtiili, lämmitysjärjestelmä GP10 Kiertovesipumppu, 99 lämmitysvesi KA3 Apurele QM31 Sulkuventtiili, lämmitysvesi meno QM32 Sulkuventtiili, lämmitysvesi paluu QN10 Vaihtoventtiili, käyttövesi/lämmitysvesi QN26 Ohitusventtiili RM1 Takaiskuventtiili RN10 Säätöventtiili RN11 Säätöventtiili F2026 voidaan liittää useilla eri tavoilla. Alla on muutamia yleisimpiä vaihtoehtoja. Muita järjestelmäratkaisuja on kuvattu kyseisten lisävarusteiden asennusohjeissa. F2026 liitettynä VVM 300 moduuliin (vaihteleva lauhdutus) EB15 VVM 300 -EB15-BT1 -QM41 -HQ1 -QM40 -QM1 NIBE F NIBE VVM 300 -järjestelmäratkaisu F2026 ja VVM 300 muodostavat yhdessä täydellisen lämmitys- ja käyttövesijärjestelmän. VVM 300/EVP510 on varustettu ohjausyksiköllä, joka varmistaa integroitujen sähkövastusten (maks 13.5 kw) ja kompressorin mahdollisimman taloudellisen toiminnan. VVM 300 on varustettu automaattisella ohitusventtiilillä, 3-tieventtiilillä, kiertovesipumpulla, pyörimisnopeussäädetyllä latauspumpulla ja suojavarusteilla. VVM 300 mahdollistaa uima-altaan lämmityksen sekä shunttiryhmän ohjauksen ts. kaksi lämmitysjärjestelmää erilaisilla menolämpötiloilla. VVM 300 on helppo kytkeä F2026-lämpöpumppuun. NIBE F2026 9

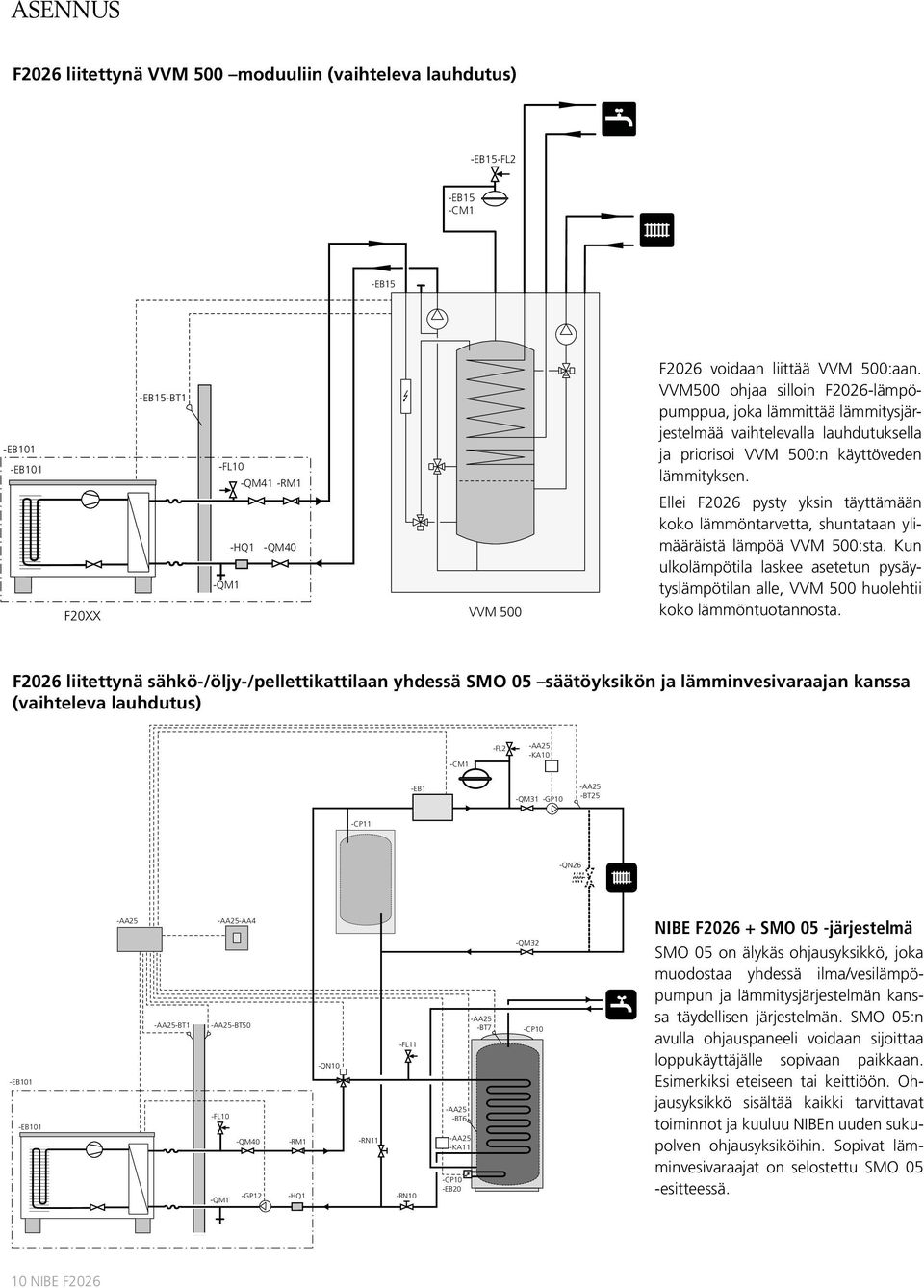

10 Asennus F2026 liitettynä VVM 500 moduuliin (vaihteleva lauhdutus) -EB15-FL2 -EB15 -CM1 -EB15 F20XX -EB15-BT1 -QM41 -RM1 -HQ1 -QM40 -QM1 VVM 500 F2026 voidaan liittää VVM 500:aan. VVM500 ohjaa silloin F2026-lämpöpumppua, joka lämmittää lämmitysjärjestelmää vaihtelevalla lauhdutuksella ja priorisoi VVM 500:n käyttöveden lämmityksen. Ellei F2026 pysty yksin täyttämään koko lämmöntarvetta, shuntataan ylimääräistä lämpöä VVM 500:sta. Kun ulkolämpötila laskee asetetun pysäytyslämpötilan alle, VVM 500 huolehtii koko lämmöntuotannosta. F2026 liitettynä sähkö-/öljy-/pellettikattilaan yhdessä SMO 05 säätöyksikön ja lämminvesivaraajan kanssa (vaihteleva lauhdutus) -CM1 -FL2 -KA10 -EB1 -QM31 -GP10 -BT25 -CP11 -QN26 -BT1 -AA4 -BT50 -QM40 -GP12 -QM1 -RM1 -HQ1 -QN10 -RN11 -FL11 -RN10 -BT6 -KA11 -CP10 -EB20 -BT7 -QM32 -CP10 NIBE F SMO 05 -järjestelmä SMO 05 on älykäs ohjausyksikkö, joka muodostaa yhdessä ilma/vesilämpöpumpun ja lämmitysjärjestelmän kanssa täydellisen järjestelmän. SMO 05:n avulla ohjauspaneeli voidaan sijoittaa loppukäyttäjälle sopivaan paikkaan. Esimerkiksi eteiseen tai keittiöön. Ohjausyksikkö sisältää kaikki tarvittavat toiminnot ja kuuluu NIBEn uuden sukupolven ohjausyksiköihin. Sopivat lämminvesivaraajat on selostettu SMO 05 -esitteessä. 10 NIBE F2026

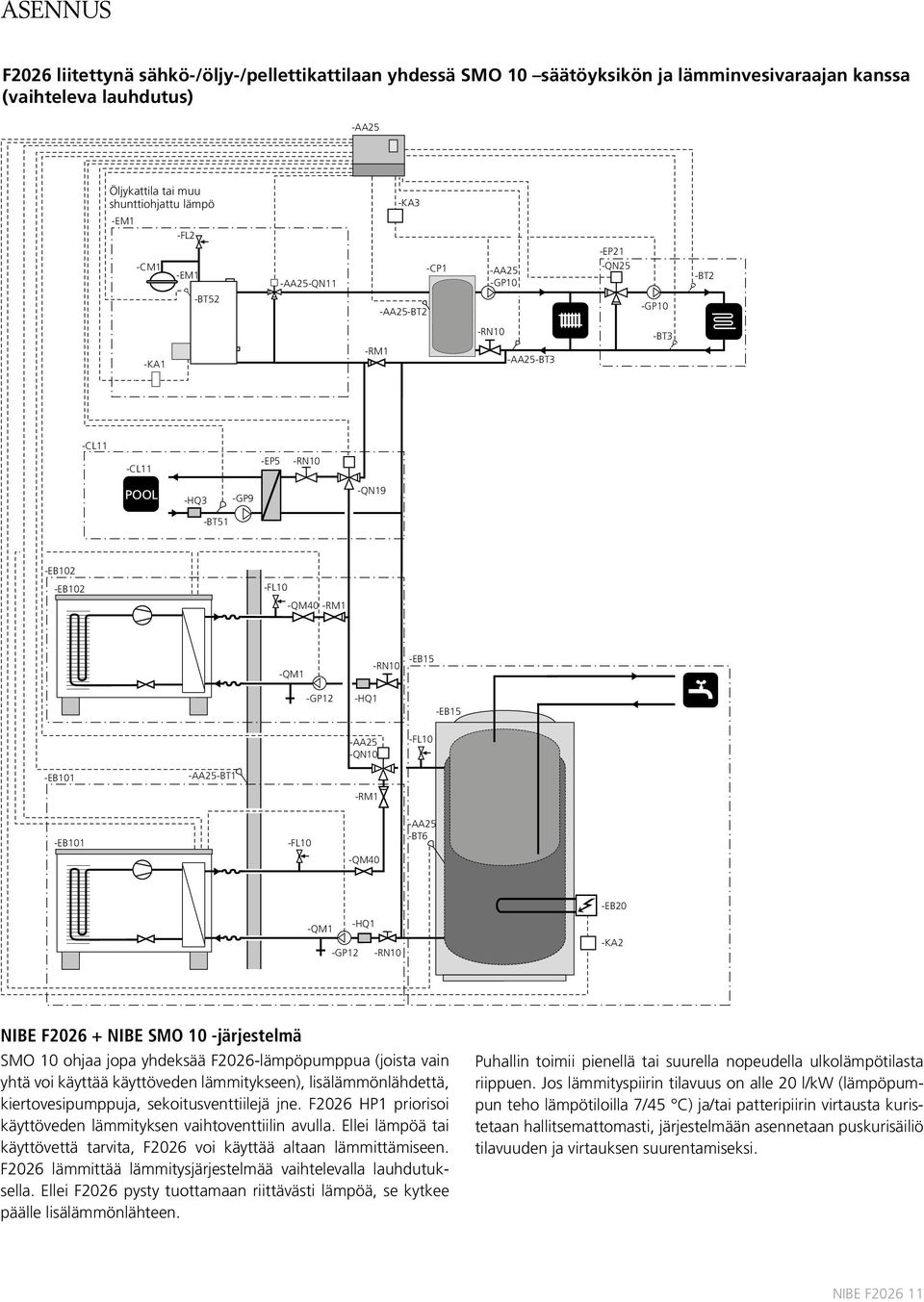

11 Asennus F2026 liitettynä sähkö-/öljy-/pellettikattilaan yhdessä SMO 10 säätöyksikön ja lämminvesivaraajan kanssa (vaihteleva lauhdutus) SMO 10 Öljykattila Oljepanna tai alternativt muu shunttiohjattu elpanna med shunt lämpö -EM1 -FL2 -CM1 -EM1 -BT52 -QN11 -KA3 -CP1 -BT2 -GP10 -EP21 -QN25 -GP10 -BT2 -KA1 -RM1 -RN10 -BT3 -BT3 -CL11 -CL11 -EP5 -RN10 POOL -HQ3 -GP9 -QN19 -BT51 -EB102 -EB102 -QM40 -RM1 -QM1 -RN10 -EB15 -GP12 -HQ1 -EB15 -QN10 -BT1 -RM1 -BT6 -QM40 -HQ1 -QM1 -GP12 -RN10 -EB20 -KA2 NIBE F NIBE SMO 10 -järjestelmä SMO 10 ohjaa jopa yhdeksää F2026-lämpöpumppua (joista vain yhtä voi käyttää käyttöveden lämmitykseen), lisälämmönlähdettä, kiertovesipumppuja, sekoitusventtiilejä jne. F2026 HP1 priorisoi käyttöveden lämmityksen vaihtoventtiilin avulla. Ellei lämpöä tai käyttövettä tarvita, F2026 voi käyttää altaan lämmittämiseen. F2026 lämmittää lämmitysjärjestelmää vaihtelevalla lauhdutuksella. Ellei F2026 pysty tuottamaan riittävästi lämpöä, se kytkee päälle lisälämmönlähteen. Puhallin toimii pienellä tai suurella nopeudella ulkolämpötilasta riippuen. Jos lämmityspiirin tilavuus on alle 20 l/kw (lämpöpumpun teho lämpötiloilla 7/45 C) ja/tai patteripiirin virtausta kuristetaan hallitsemattomasti, järjestelmään asennetaan puskurisäiliö tilavuuden ja virtauksen suurentamiseksi. NIBE F

12 P VP Asennus RC F2026 liitettynä puukattilaan 76 ja lämminvesivaraajaan (kiinteä lauhdutus) FIGHTER BT Käyttökohteet Nykyisen ilma/vesilämpöpumpun vaihto tai täydennys sähkö-/puukattilalle. -EB100 -EB100 FIGHTER 2020 RT 10 P -RM1 -QM40 -HQ1 -RN10 SÄV -GP12 -QM1 -EB100 -BT34 -EB15 RC Extern alt befintlig reglerutrustning. Extern Ulkoinen alt. tai befintlig olemassa reglerutrustning. säätöjärjestelmä oleva -EM1 Toiminta F2026 lataa lämminvesivaraajan/ varaajasäiliön (EB15). Puukattilalla lämmitettäessä lämpöpumppu ja sähkövastus kytkeytyvät irti termostaatin (BT34) lämpötilan noustessa ja kytkeytyvät taas lämpötilan laskiessa. Säiliön liian korkea lämpötila voi aiheuttaa ulkoyksikön hälytyksen. Itsekierron lämpöpumpun kautta estää vastaventtiili (RM1). AV SF TV RV LP F2026 liitettynä sähkö-/öljykattilaan (vaihteleva lauhdutus). -BT31 P Käyttökohteet Nykyisen ilma/vesilämpöpumpun vaihto tai täydennys sähkö-/puukattilalle. Toiminta -EB100 -EB100 Ulkoinen Extern alt. tai olemassa befintlig reglerutrustning. oleva säätöjärjestelmä F2026-lämpöpumppua ohjataan 2-portaisella huonetermostaatilla. F2026 lämmittää lämmitysjärjestelmän paluuvettä vaihtelevalla lauhdutuksella. -QM40 -HQ1 -RN10 -QM1 -GP12 -EB1/-EM1 Ellei F2026 pysty tuottamaan riittävästi lämpöenergiaa, shuntataan lisää lämpöä olemassa olevalla säätölaitteistolla. Käyttövesi lämmitetään olemassa olevalla kattilalla. Nykyinen kattila Tätä järjestelmää käytetään usein nykyisen lämmitysjärjestelmän tukena. Ulkoyksikön sisäänrakennettu ohjausyksikkö voi käyttää termostaattia. Tämä asennus hyödyntää olemassa olevia laitteistoja ja pitää siten asennuskustannukset alhaisina. Saavutettavat energiansäästöt eivät ole yhtä suuret kuin kolmella muulla järjestelmällä. 12 NIBE F2026

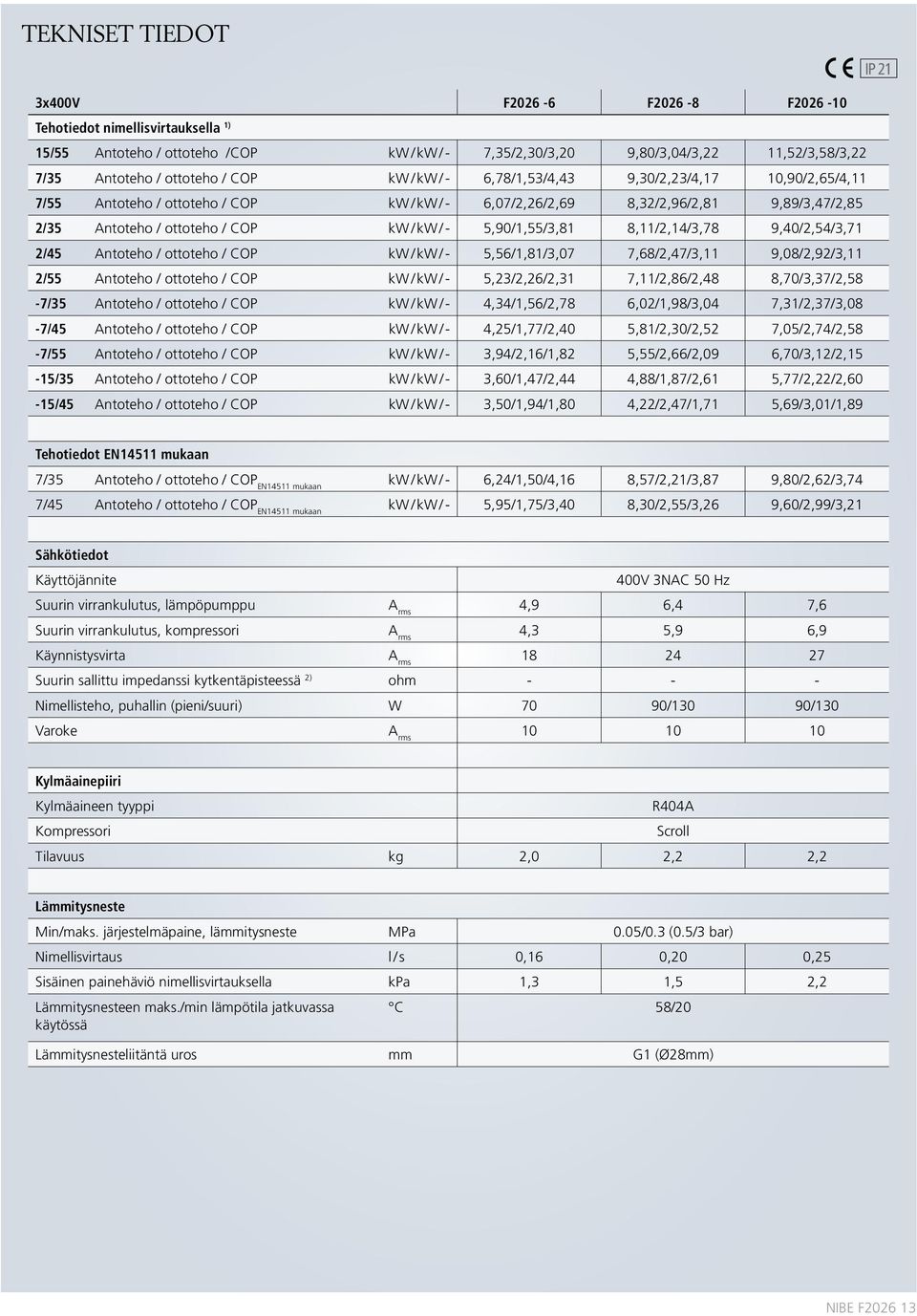

13 tekniset tiedot IP 21 3x400V F F F Tehotiedot nimellisvirtauksella 1) 15/55 Antoteho / ottoteho /COP kw / kw /- 7,35/2,30/3,20 9,80/3,04/3,22 11,52/3,58/3,22 7/35 Antoteho / ottoteho / COP kw / kw /- 6,78/1,53/4,43 9,30/2,23/4,17 10,90/2,65/4,11 7/55 Antoteho / ottoteho / COP kw / kw /- 6,07/2,26/2,69 8,32/2,96/2,81 9,89/3,47/2,85 2/35 Antoteho / ottoteho / COP kw / kw /- 5,90/1,55/3,81 8,11/2,14/3,78 9,40/2,54/3,71 2/45 Antoteho / ottoteho / COP kw / kw /- 5,56/1,81/3,07 7,68/2,47/3,11 9,08/2,92/3,11 2/55 Antoteho / ottoteho / COP kw / kw /- 5,23/2,26/2,31 7,11/2,86/2,48 8,70/3,37/2,58-7/35 Antoteho / ottoteho / COP kw / kw /- 4,34/1,56/2,78 6,02/1,98/3,04 7,31/2,37/3,08-7/45 Antoteho / ottoteho / COP kw / kw /- 4,25/1,77/2,40 5,81/2,30/2,52 7,05/2,74/2,58-7/55 Antoteho / ottoteho / COP kw / kw /- 3,94/2,16/1,82 5,55/2,66/2,09 6,70/3,12/2,15-15/35 Antoteho / ottoteho / COP kw / kw /- 3,60/1,47/2,44 4,88/1,87/2,61 5,77/2,22/2,60-15/45 Antoteho / ottoteho / COP kw / kw /- 3,50/1,94/1,80 4,22/2,47/1,71 5,69/3,01/1,89 Tehotiedot EN14511 mukaan 7/35 Antoteho / ottoteho / COP EN14511 mukaan kw / kw /- 6,24/1,50/4,16 8,57/2,21/3,87 9,80/2,62/3,74 7/45 Antoteho / ottoteho / COP EN14511 mukaan kw / kw /- 5,95/1,75/3,40 8,30/2,55/3,26 9,60/2,99/3,21 Sähkötiedot Käyttöjännite 400V 3NAC 50 Hz Suurin virrankulutus, lämpöpumppu A rms 4,9 6,4 7,6 Suurin virrankulutus, kompressori A rms 4,3 5,9 6,9 Käynnistysvirta A rms Suurin sallittu impedanssi kytkentäpisteessä 2) ohm Nimellisteho, puhallin (pieni/suuri) W 70 90/130 90/130 Varoke A rms Kylmäainepiiri Kylmäaineen tyyppi R404A Kompressori Scroll Tilavuus kg 2,0 2,2 2,2 Lämmitysneste Min/maks. järjestelmäpaine, lämmitysneste MPa 0.05/0.3 (0.5/3 bar) Nimellisvirtaus l / s 0,16 0,20 0,25 Sisäinen painehäviö nimellisvirtauksella kpa 1,3 1,5 2,2 Lämmitysnesteen maks./min lämpötila jatkuvassa käytössä C 58/20 Lämmitysnesteliitäntä uros mm G1 (Ø28mm) NIBE F

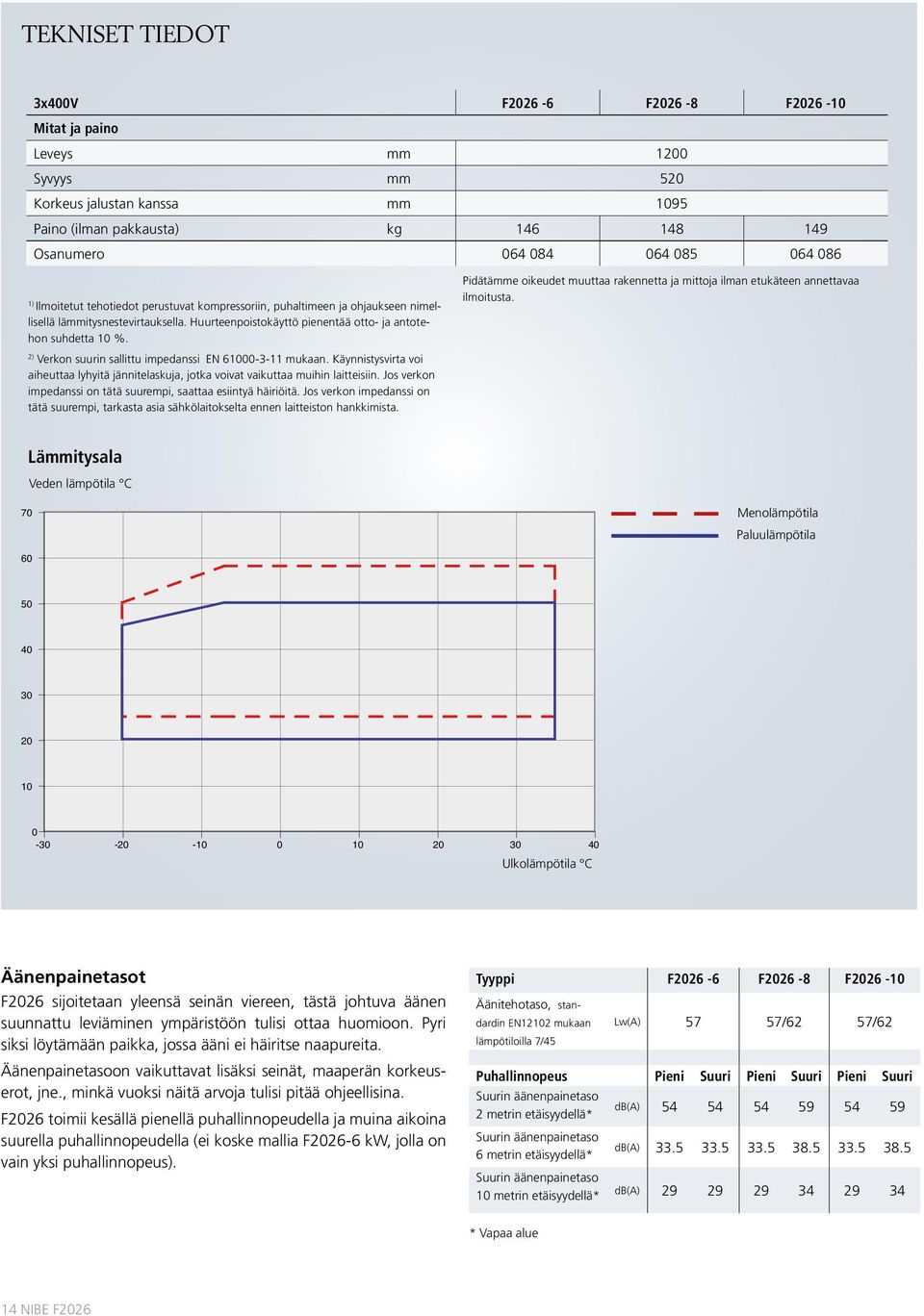

14 tekniset tiedot 3x400V F F F Mitat ja paino Leveys mm 1200 Syvyys mm 520 Korkeus jalustan kanssa mm 1095 Paino (ilman pakkausta) kg Osanumero ) Ilmoitetut tehotiedot perustuvat kompressoriin, puhaltimeen ja ohjaukseen nimellisellä lämmitysnestevirtauksella. Huurteenpoistokäyttö pienentää otto- ja antotehon suhdetta 10 %. 2) Verkon suurin sallittu impedanssi EN mukaan. Käynnistysvirta voi aiheuttaa lyhyitä jännitelaskuja, jotka voivat vaikuttaa muihin laitteisiin. Jos verkon impedanssi on tätä suurempi, saattaa esiintyä häiriöitä. Jos verkon impedanssi on tätä suurempi, tarkasta asia sähkölaitokselta ennen laitteiston hankkimista. Pidätämme oikeudet muuttaa rakennetta ja mittoja ilman etukäteen annettavaa ilmoitusta. Lämmitysala Veden lämpötila C 70 Menolämpötila Paluulämpötila Ulkolämpötila C Äänenpainetasot F2026 sijoitetaan yleensä seinän viereen, tästä johtuva äänen suunnattu leviäminen ympäristöön tulisi ottaa huomioon. Pyri siksi löytämään paikka, jossa ääni ei häiritse naapureita. Äänenpainetasoon vaikuttavat lisäksi seinät, maaperän korkeuserot, jne., minkä vuoksi näitä arvoja tulisi pitää ohjeellisina. F2026 toimii kesällä pienellä puhallinnopeudella ja muina aikoina suurella puhallinnopeudella (ei koske mallia F kw, jolla on vain yksi puhallinnopeus). Tyyppi F F F Äänitehotaso, standardin EN12102 mukaan lämpötiloilla 7/45 Lw(A) 57 57/62 57/62 Puhallinnopeus Pieni Suuri Pieni Suuri Pieni Suuri Suurin äänenpainetaso 2 metrin etäisyydellä* db(a) Suurin äänenpainetaso 6 metrin etäisyydellä* db(a) Suurin äänenpainetaso 10 metrin etäisyydellä* db(a) * Vapaa alue 14 NIBE F2026

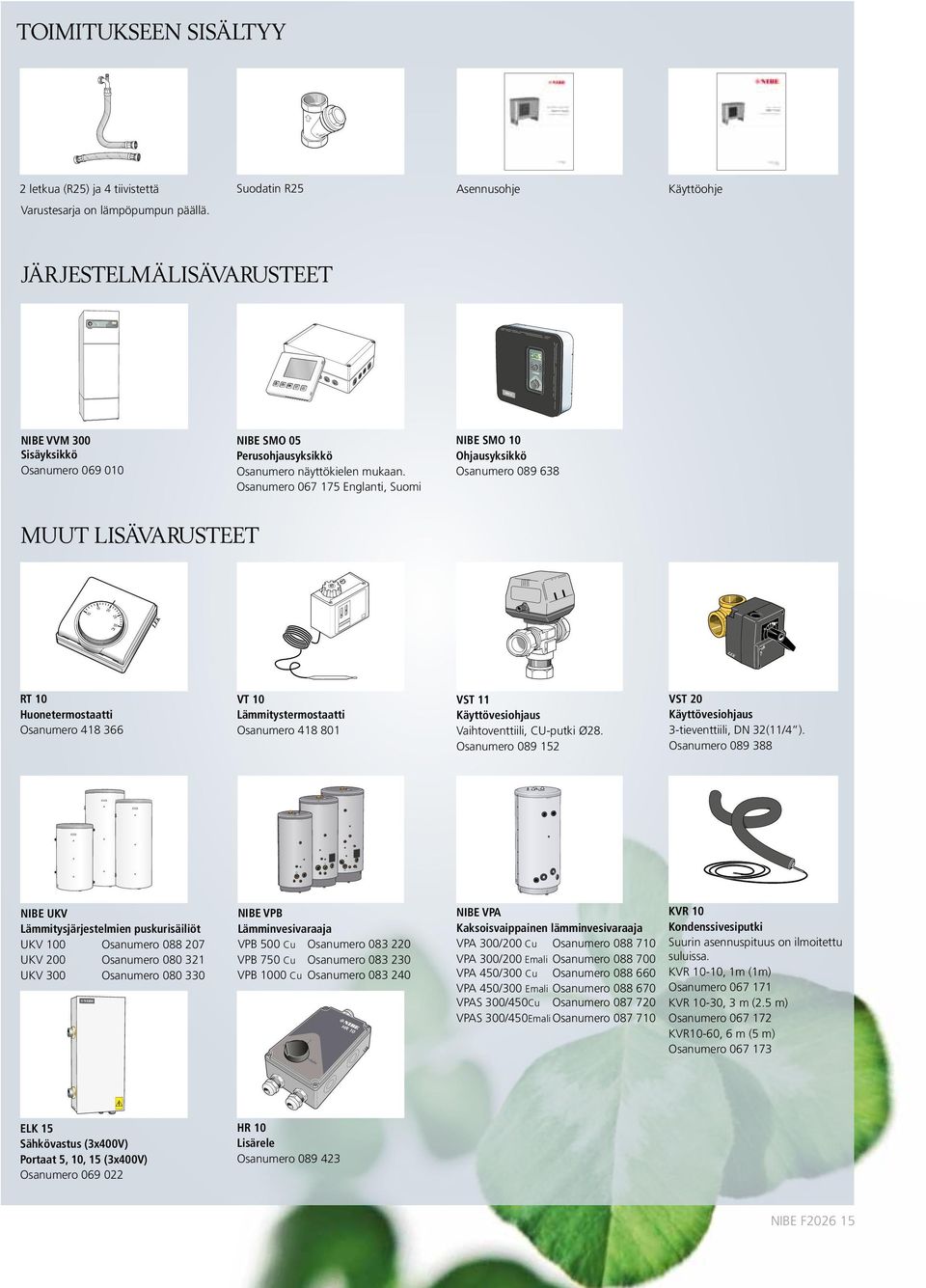

15 10 VVM 300 A B I A B I I A B AJ Varmtvandstemp Brauchwassertemp Hotwatertemperature toimitukseen sisältyy 2 letkua (R25) ja 4 tiivistettä Suodatin R25 Varustesarja on lämpöpumpun päällä. Asennusohje Käyttöohje järjestelmälisävarusteet tyska NIBE VVM 300 Sisäyksikkö Osanumero NIBE SMO 05 Perusohjausyksikkö Osanumero näyttökielen mukaan. Osanumero Englanti, Suomi NIBE SMO 10 Ohjausyksikkö Osanumero Muut lisävarusteet ϒC RT 10 Huonetermostaatti Osanumero VT 10 Lämmitystermostaatti Osanumero VST 11 Käyttövesiohjaus Vaihtoventtiili, CU-putki Ø28. Osanumero VST 20 Käyttövesiohjaus 3-tieventtiili, DN 32(11/4 ). Osanumero NIBE UKV Lämmitysjärjestelmien puskurisäiliöt UKV 100 Osanumero UKV 200 Osanumero UKV 300 Osanumero NIBE VPB Lämminvesivaraaja VPB 500 Cu Osanumero VPB 750 Cu Osanumero VPB 1000 Cu Osanumero NIBE VPA Kaksoisvaippainen lämminvesivaraaja VPA 300/200 Cu Osanumero VPA 300/200 Emali Osanumero VPA 450/300 Cu Osanumero VPA 450/300 Emali Osanumero VPAS 300/450Cu Osanumero VPAS 300/450Emali Osanumero KVR 10 Kondenssivesiputki Suurin asennuspituus on ilmoitettu suluissa. KVR 10-10, 1m (1m) Osanumero KVR 10-30, 3 m (2.5 m) Osanumero KVR10-60, 6 m (5 m) Osanumero ELK 15 Sähkövastus (3x400V) Portaat 5, 10, 15 (3x400V) Osanumero HR 10 Lisärele Osanumero NIBE F

16 M11332 Technical PBD FI NIBE F Tämä esite on NIBE:n julkaisu. Kaikki tuotekuvat, tiedot ja erittelyt perustuvat julkaisun hyväksymishetken tilanteeseen. NIBE ei vastaa tässä esitteessä esiintyvistä asia- tai painovirheistä. NIBE NIBE Energy Systems AB PL 257 Juurakkotie Vantaa Puhelin
