MOS FI FIGHTER ASENNUS- JA HUOLTO-OHJEET NIBE FIGHTER 2020 LEK

Koko: px
Aloita esitys sivulta:

Download "MOS FI 0732-4 FIGHTER 2020 031083 ASENNUS- JA HUOLTO-OHJEET NIBE FIGHTER 2020 LEK"

Transkriptio

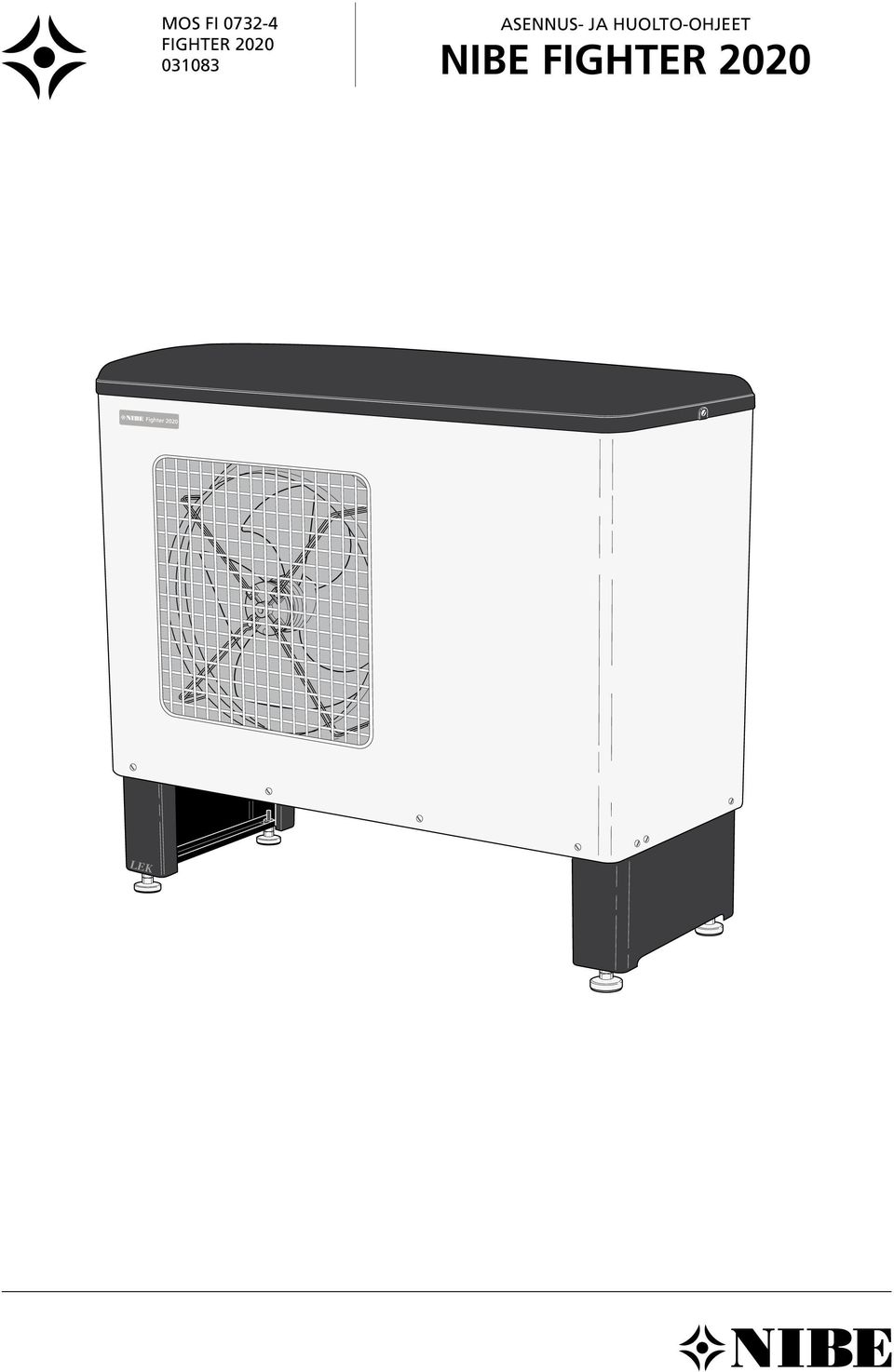

1 MOS FI 07- FIGHTER ASENNUS- JA HUOLTO-OHJEET NIBE FIGHTER 00 LEK LEK

2

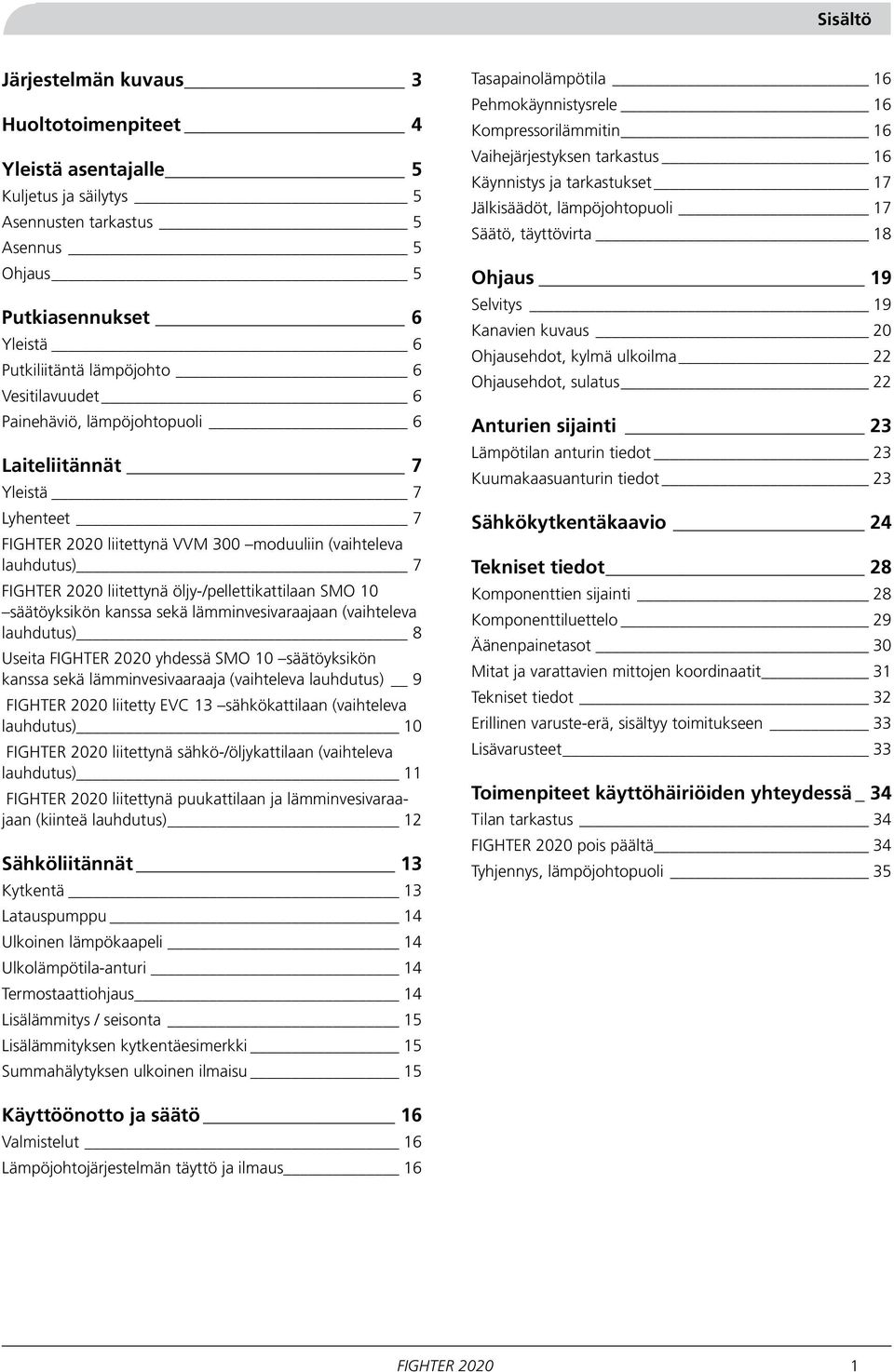

3 Sisältö Järjestelmän kuvaus Huoltotoimenpiteet Yleistä asentajalle Kuljetus ja säilytys Asennusten tarkastus Asennus Ohjaus Putkiasennukset Yleistä Putkiliitäntä lämpöjohto Vesitilavuudet Painehäviö, lämpöjohtopuoli Laiteliitännät 7 Yleistä 7 Lyhenteet 7 FIGHTER 00 liitettynä VVM 00 moduuliin (vaihteleva lauhdutus) 7 FIGHTER 00 liitettynä öljy-/pellettikattilaan SMO 0 säätöyksikön kanssa sekä lämminvesivaraajaan (vaihteleva lauhdutus) 8 Useita FIGHTER 00 yhdessä SMO 0 säätöyksikön kanssa sekä lämminvesivaaraaja (vaihteleva lauhdutus) 9 FIGHTER 00 liitetty EVC sähkökattilaan (vaihteleva lauhdutus) 0 FIGHTER 00 liitettynä sähkö-/öljykattilaan (vaihteleva lauhdutus) FIGHTER 00 liitettynä puukattilaan ja lämminvesivaraajaan (kiinteä lauhdutus) Sähköliitännät Kytkentä Latauspumppu Ulkoinen lämpökaapeli Ulkolämpötila-anturi Termostaattiohjaus Lisälämmitys / seisonta Lisälämmityksen kytkentäesimerkki Summahälytyksen ulkoinen ilmaisu Tasapainolämpötila Pehmokäynnistysrele Kompressorilämmitin Vaihejärjestyksen tarkastus Käynnistys ja tarkastukset 7 Jälkisäädöt, lämpöjohtopuoli 7 Säätö, täyttövirta 8 Ohjaus 9 Selvitys 9 Kanavien kuvaus 0 Ohjausehdot, kylmä ulkoilma Ohjausehdot, sulatus Anturien sijainti Lämpötilan anturin tiedot Kuumakaasuanturin tiedot Sähkökytkentäkaavio Tekniset tiedot 8 Komponenttien sijainti 8 Komponenttiluettelo 9 Äänenpainetasot 0 Mitat ja varattavien mittojen koordinaatit Tekniset tiedot Erillinen varuste-erä, sisältyy toimitukseen Lisävarusteet Toimenpiteet käyttöhäiriöiden yhteydessä Tilan tarkastus FIGHTER 00 pois päältä Tyhjennys, lämpöjohtopuoli Käyttöönotto ja säätö Valmistelut Lämpöjohtojärjestelmän täyttö ja ilmaus FIGHTER 00

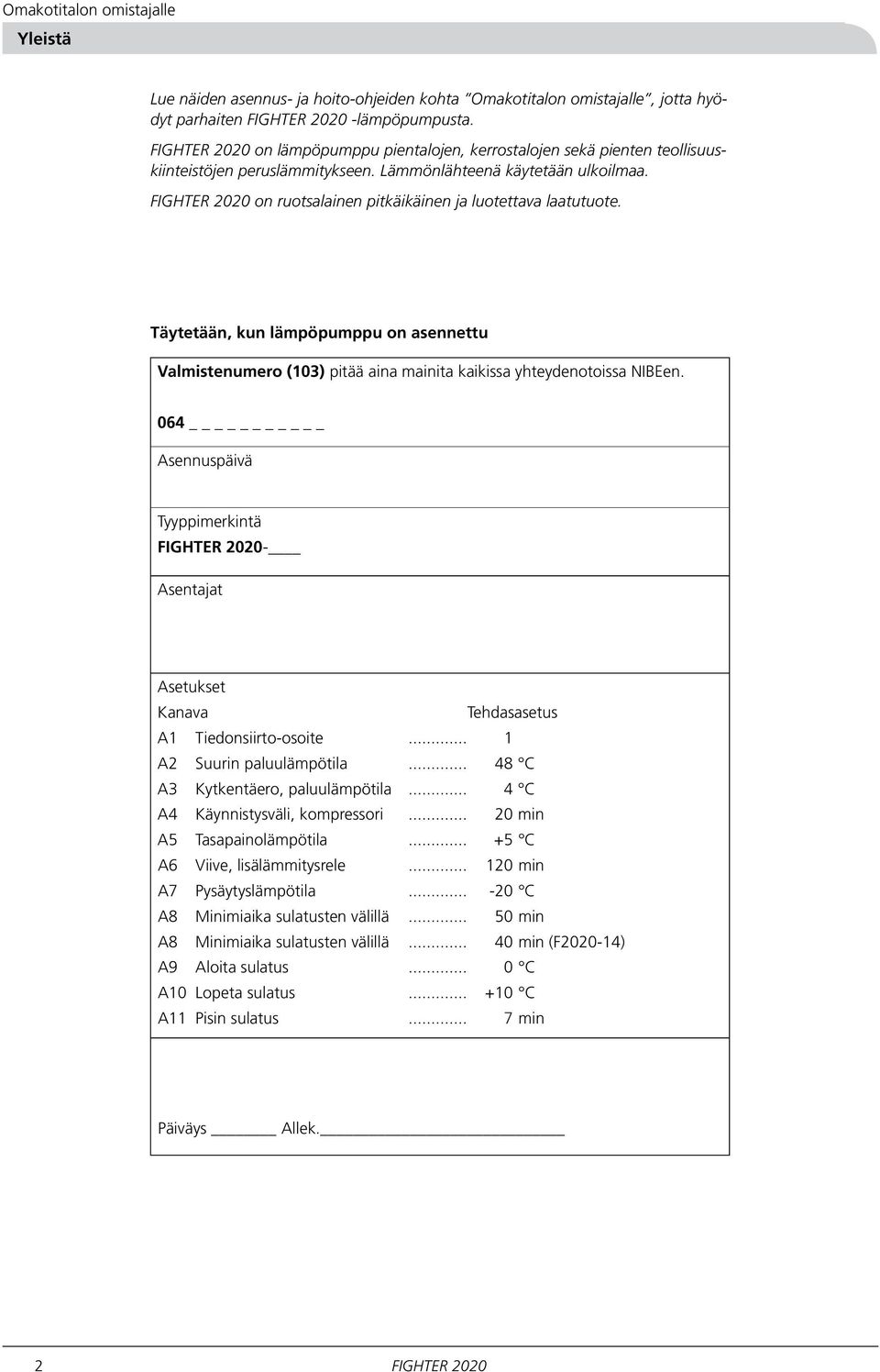

4 Omakotitalon omistajalle Yleistä Lue näiden asennus- ja hoito-ohjeiden kohta Omakotitalon omistajalle, jotta hyödyt parhaiten FIGHTER 00 -lämpöpumpusta. FIGHTER 00 on lämpöpumppu pientalojen, kerrostalojen sekä pienten teollisuuskiinteistöjen peruslämmitykseen. Lämmönlähteenä käytetään ulkoilmaa. FIGHTER 00 on ruotsalainen pitkäikäinen ja luotettava laatutuote. Täytetään, kun lämpöpumppu on asennettu Valmistenumero (0) pitää aina mainita kaikissa yhteydenotoissa NIBEen. 0 _ Asennuspäivä Tyyppimerkintä FIGHTER 00- Asentajat Asetukset Kanava Tehdasasetus A Tiedonsiirto-osoite... A Suurin paluulämpötila... 8 C A Kytkentäero, paluulämpötila... C A Käynnistysväli, kompressori... 0 min A Tasapainolämpötila... + C A Viive, lisälämmitysrele... 0 min A7 Pysäytyslämpötila C A8 Minimiaika sulatusten välillä... 0 min A8 Minimiaika sulatusten välillä... 0 min (F00-) A9 Aloita sulatus... 0 C A0 Lopeta sulatus C A Pisin sulatus... 7 min Päiväys Allek. FIGHTER 00

5 Omakotitalon omistajalle Järjestelmän kuvaus Järjestelmän kuvaus FIGHTER 00 on erityisesti pohjolan olosuhteisiin suunniteltu ilma/vesilämpöpumppu. FIGHTER 00 ottaa energiaa ulkoilmasta porausreikiä tai maasilmukoita ei tarvita. FIGHTER 00 lämpöpumpussa on automaattinen -portainen puhaltimen tehon säätö. FIGHTER 00 on tarkoitettu **vesikiertoisiin lämmitysjärjestelmiin ja sitä voidaan käyttää yhdessä useimpien sähkökattiloiden, öljykattiloiden tai vastaavien kanssa. Lämpöpumppu on varustettu edistyksellisellä ohjausjärjestelmällä, joka takaa lämpöpumpun optimaalisen ohjauksen. FIGHTER 00 käynnistyy, kun se saa käynnistyssignaalin toiselta säätimeltä, paluulämpötilan anturilta tai termostaatilta. FIGHTER 00 lämpöpumppua voidaan ohjata myös erityisesti sitä varten suunnitellulla säätöyksiköllä, SMO 0: llä*. Se kytkee lisälämmityksen päälle ja pois sekä ohjaa vaihtamista talon lämmityksen ja käyttöveden lämmityksen välillä. FIGHTER 00 voidaan liittää erityisesti sovitettuun käyttövesimoduuliin VVM 00*. Siinä on samanlainen ohjaus kuin SMO 0 ja se koostuu vedenlämmittimestä ja lisälämpöä tuottavasta sähkökattilasta. FIGHTER 00 yhdessä VVM 00:n kanssa muodostavat täydellisen lämmityslaitteiston. Kun lämpöpumppu on liitetty VMM- tai SMO-säätöyksiköihin, siihen voidaan liittää erilaisia lisävarusteita, kuten lisäshunttiryhmä (ESV 0) ja allasohjaus (POOL 0). FIGHTER 00 lämpöpumppu pystyy lämmittämään tehokkaasti käyttöveden lämpimällä säällä ja siirtämään lämmitysjärjestelmään runsaasti lämmitysenergiaa viileämmällä säällä. Kun ulkolämpötila laskee pysäytyslämpötilan alle, kaikki lämmitys tapahtuu ulkoisella lisälämmittimellä. FIGHTER 00 lämpöpumpusta on saatavana kolme kokoa: 8, 0 ja. Materiaalien valinnassa on painotettu pitkää elinikää ja pohjoismaisten olosuhteiden sietämistä. RC UG FIGHTER 00 SÄV AV TV SF AV VVM 00 RC * lisävaruste FIGHTER 00 -lämpöpumppuun ** FIGHTER 00 lämpöpumppua liitettäessä suositellaan, että kokonaisvesitilavuus ml. kattila, lämmittimet, putket jne. on vähintään 0 litraa kattilavettä yhtä lämpöpumpun kilowattia kohti. Lämmönkeruupuoli ja käyttövesipuoli on varustettava tarvittavilla turvavarusteilla voimassa olevien määräysten mukaisesti. 99 FIGHTER 00 FIGHTER 00

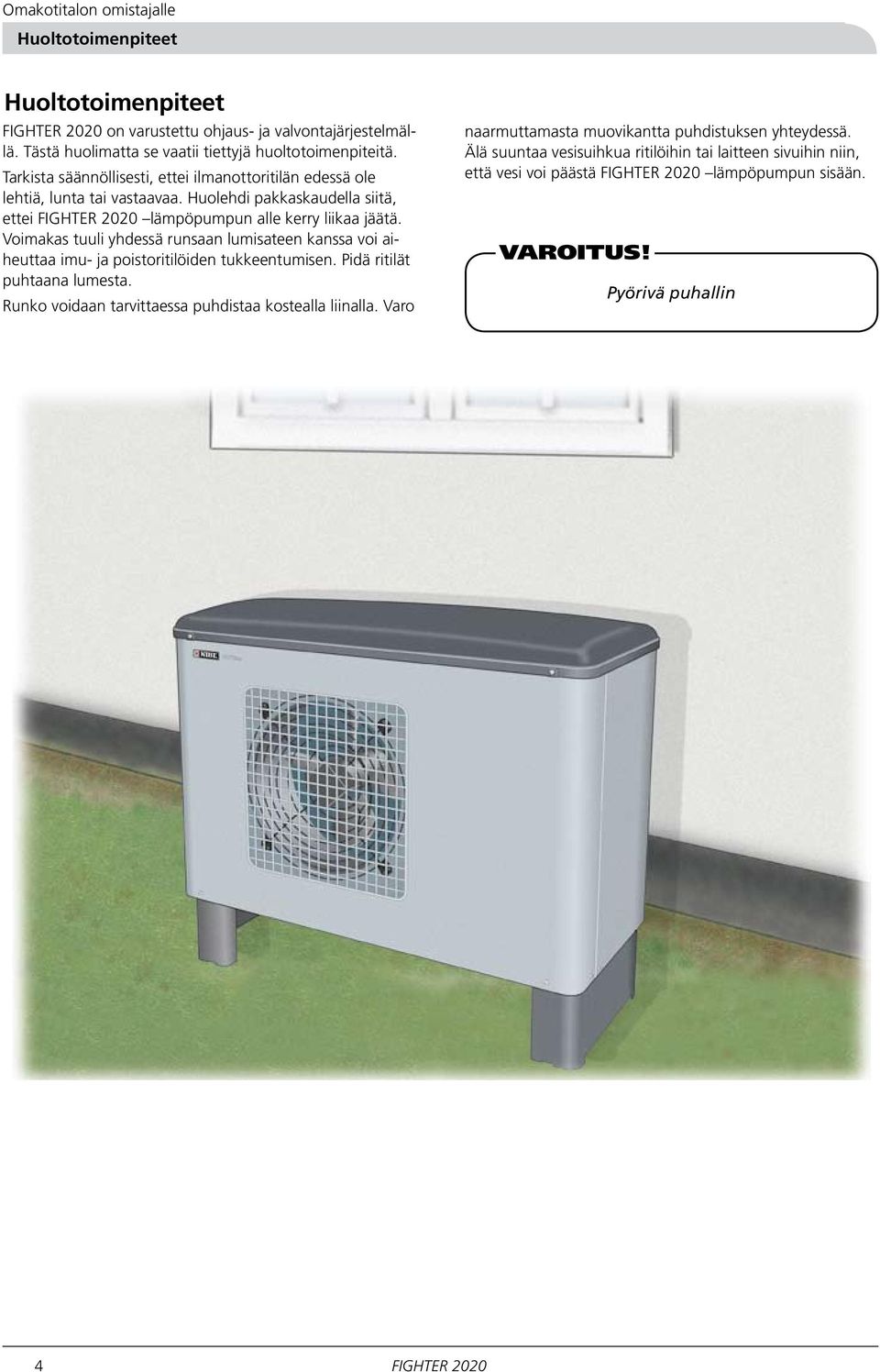

6 Omakotitalon omistajalle Huoltotoimenpiteet Huoltotoimenpiteet FIGHTER 00 on varustettu ohjaus- ja valvontajärjestelmällä. Tästä huolimatta se vaatii tiettyjä huoltotoimenpiteitä. Tarkista säännöllisesti, ettei ilmanottoritilän edessä ole lehtiä, lunta tai vastaavaa. Huolehdi pakkaskaudella siitä, ettei FIGHTER 00 lämpöpumpun alle kerry liikaa jäätä. Voimakas tuuli yhdessä runsaan lumisateen kanssa voi aiheuttaa imu- ja poistoritilöiden tukkeentumisen. Pidä ritilät puhtaana lumesta. Runko voidaan tarvittaessa puhdistaa kostealla liinalla. Varo naarmuttamasta muovikantta puhdistuksen yhteydessä. Älä suuntaa vesisuihkua ritilöihin tai laitteen sivuihin niin, että vesi voi päästä FIGHTER 00 lämpöpumpun sisään. VAROITUS! Pyörivä puhallin FIGHTER 00

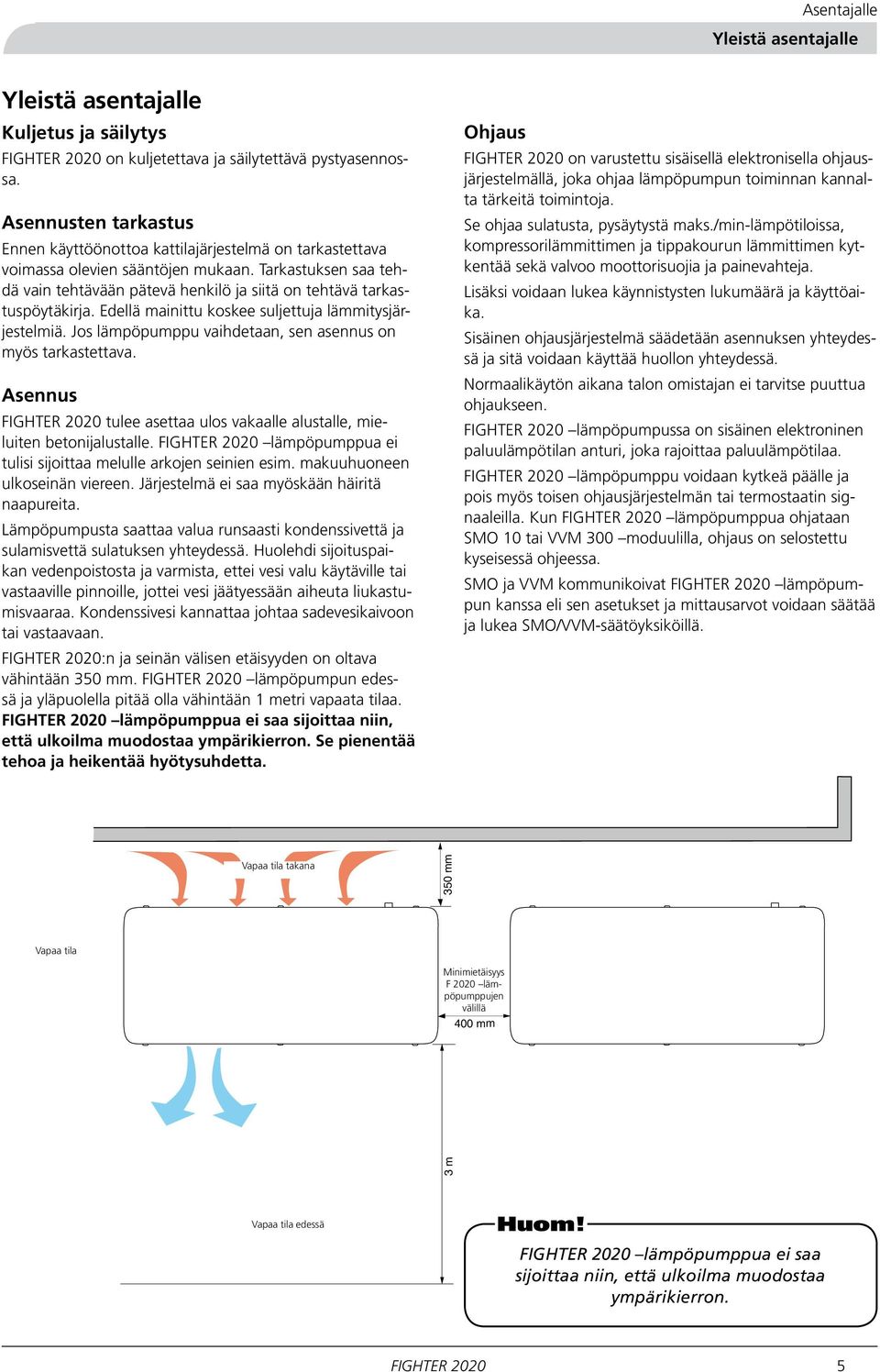

7 m 0 mm Asentajalle Yleistä asentajalle Yleistä asentajalle Kuljetus ja säilytys FIGHTER 00 on kuljetettava ja säilytettävä pystyasennossa. Asennusten tarkastus Ennen 70 käyttöönottoa kattilajärjestelmä on tarkastettava voimassa olevien sääntöjen mukaan. Tarkastuksen saa tehdä vain tehtävään pätevä henkilö ja siitä on tehtävä tarkastuspöytäkirja. Edellä mainittu koskee suljettuja lämmitysjärjestelmiä. Jos lämpöpumppu vaihdetaan, sen asennus on myös tarkastettava. 7 Asennus FIGHTER 00 tulee asettaa ulos vakaalle alustalle, mieluiten betonijalustalle. FIGHTER 00 lämpöpumppua ei tulisi sijoittaa melulle arkojen seinien esim. makuuhuoneen ulkoseinän viereen. Järjestelmä ei saa myöskään häiritä naapureita. Lämpöpumpusta saattaa valua runsaasti kondenssivettä ja 07 sulamisvettä sulatuksen yhteydessä. Huolehdi sijoituspaikan vedenpoistosta ja varmista, ettei vesi valu käytäville tai 8 vastaaville pinnoille, jottei vesi jäätyessään aiheuta liukastu-9misvaaraa. Kondenssivesi kannattaa johtaa sadevesikaivoon tai vastaavaan. FIGHTER 00:n ja seinän välisen etäisyyden on oltava vähintään 0 mm. FIGHTER 00 lämpöpumpun edessä ja yläpuolella pitää olla vähintään metri vapaata tilaa. FIGHTER 00 lämpöpumppua ei saa sijoittaa niin, että ulkoilma muodostaa ympärikierron. Se pienentää tehoa ja heikentää hyötysuhdetta. Ohjaus FIGHTER 00 on varustettu sisäisellä elektronisella ohjausjärjestelmällä, joka ohjaa lämpöpumpun toiminnan kannalta tärkeitä toimintoja. Se ohjaa sulatusta, pysäytystä maks./min-lämpötiloissa, kompressorilämmittimen ja tippakourun lämmittimen kytkentää sekä valvoo moottorisuojia ja painevahteja. Lisäksi voidaan lukea käynnistysten lukumäärä ja käyttöaika. Sisäinen ohjausjärjestelmä säädetään asennuksen yhteydessä ja sitä voidaan käyttää huollon yhteydessä. Normaalikäytön aikana talon omistajan ei tarvitse puuttua ohjaukseen. FIGHTER 00 lämpöpumpussa on sisäinen elektroninen paluulämpötilan anturi, joka rajoittaa paluulämpötilaa. FIGHTER 00 lämpöpumppu voidaan kytkeä päälle ja pois myös toisen ohjausjärjestelmän tai termostaatin signaaleilla. Kun FIGHTER 00 lämpöpumppua ohjataan SMO 0 tai VVM 00 moduulilla, ohjaus on selostettu kyseisessä ohjeessa. SMO ja VVM kommunikoivat FIGHTER 00 lämpöpumpun kanssa eli sen asetukset ja mittausarvot voidaan säätää ja lukea SMO/VVM-säätöyksiköillä. Fritt Vapaa utrymme tila takana bakom Vapaa tila Fritt utrymme Minimietäisyys Min. F 00 avstånd lämpöpumppujen användning vid av flera välillä F mm Vapaa tila edessä Fritt utrymme framför Huom! FIGHTER 00 lämpöpumppua ei saa sijoittaa niin, että ulkoilma muodostaa ympärikierron. FIGHTER 00

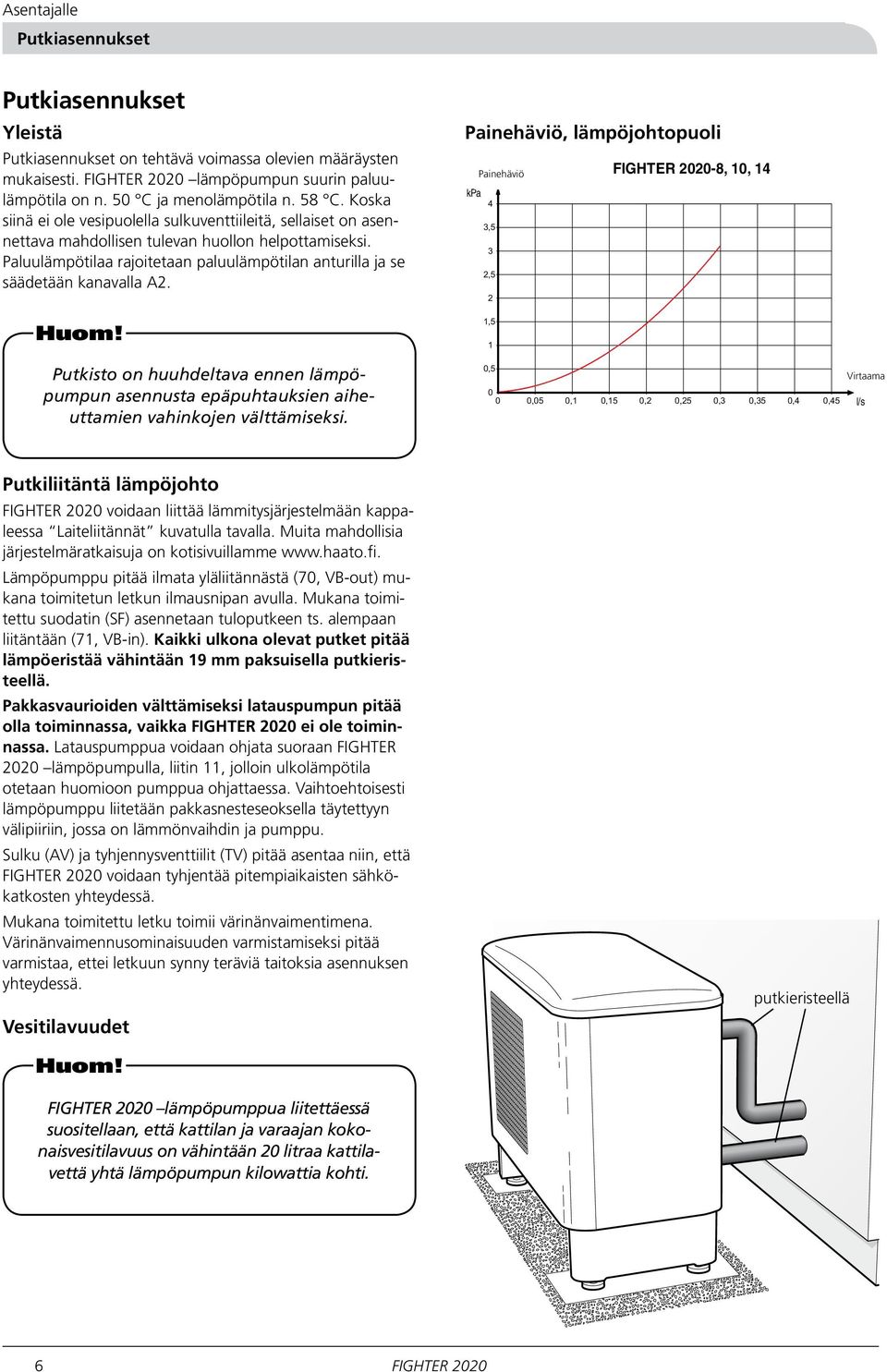

8 , Asentajalle Putkiasennukset Putkiasennukset Yleistä Putkiasennukset on tehtävä voimassa olevien määräysten mukaisesti. FIGHTER 00 lämpöpumpun suurin paluulämpötila on n. 0 C ja menolämpötila n. 8 C. Koska siinä ei ole vesipuolella sulkuventtiileitä, sellaiset on asennettava mahdollisen tulevan huollon helpottamiseksi. Paluulämpötilaa rajoitetaan paluulämpötilan anturilla ja se säädetään kanavalla A. Huom! Putkisto on huuhdeltava ennen lämpöpumpun asennusta epäpuhtauksien aiheuttamien vahinkojen välttämiseksi., 0, 0 0 0,0 0, 0, 0, 0, 0, 0, 0, 0, Painehäviö, lämpöjohtopuoli Painehäviö Tr yckfall kpa,,, 0, FIGHTER 00-8, 0, 0 0 0,0 0, 0, 0, 0, 0, 0, 0, 0, Flöde l/s Virtaama Flöde l/s Putkiliitäntä lämpöjohto FIGHTER 00 voidaan liittää lämmitysjärjestelmään kappaleessa Laiteliitännät kuvatulla tavalla. Muita mahdollisia järjestelmäratkaisuja on kotisivuillamme Lämpöpumppu pitää ilmata yläliitännästä (70, VB-out) mukana toimitetun letkun ilmausnipan avulla. Mukana toimitettu suodatin (SF) asennetaan tuloputkeen ts. alempaan liitäntään (7, VB-in). Kaikki ulkona olevat putket pitää lämpöeristää vähintään 9 mm paksuisella putkieristeellä. Pakkasvaurioiden välttämiseksi latauspumpun pitää olla toiminnassa, vaikka FIGHTER 00 ei ole toiminnassa. Latauspumppua voidaan ohjata suoraan FIGHTER 00 lämpöpumpulla, liitin, jolloin ulkolämpötila otetaan huomioon pumppua ohjattaessa. Vaihtoehtoisesti lämpöpumppu liitetään pakkasnesteseoksella täytettyyn välipiiriin, jossa on lämmönvaihdin ja pumppu. Sulku (AV) ja tyhjennysventtiilit (TV) pitää asentaa niin, että FIGHTER 00 voidaan tyhjentää pitempiaikaisten sähkökatkosten yhteydessä. Mukana toimitettu letku toimii värinän vaimentimena. Värinänvaimennusominaisuuden varmistamiseksi pitää varmistaa, ettei letkuun synny teräviä taitoksia asennuksen yhteydessä. Vesitilavuudet putkieristeellä Huom! FIGHTER 00 lämpöpumppua liitettäessä suositellaan, että kattilan ja varaajan kokonaisvesitilavuus on vähintään 0 litraa kattilavettä yhtä lämpöpumpun kilowattia kohti. LEK FIGHTER 00

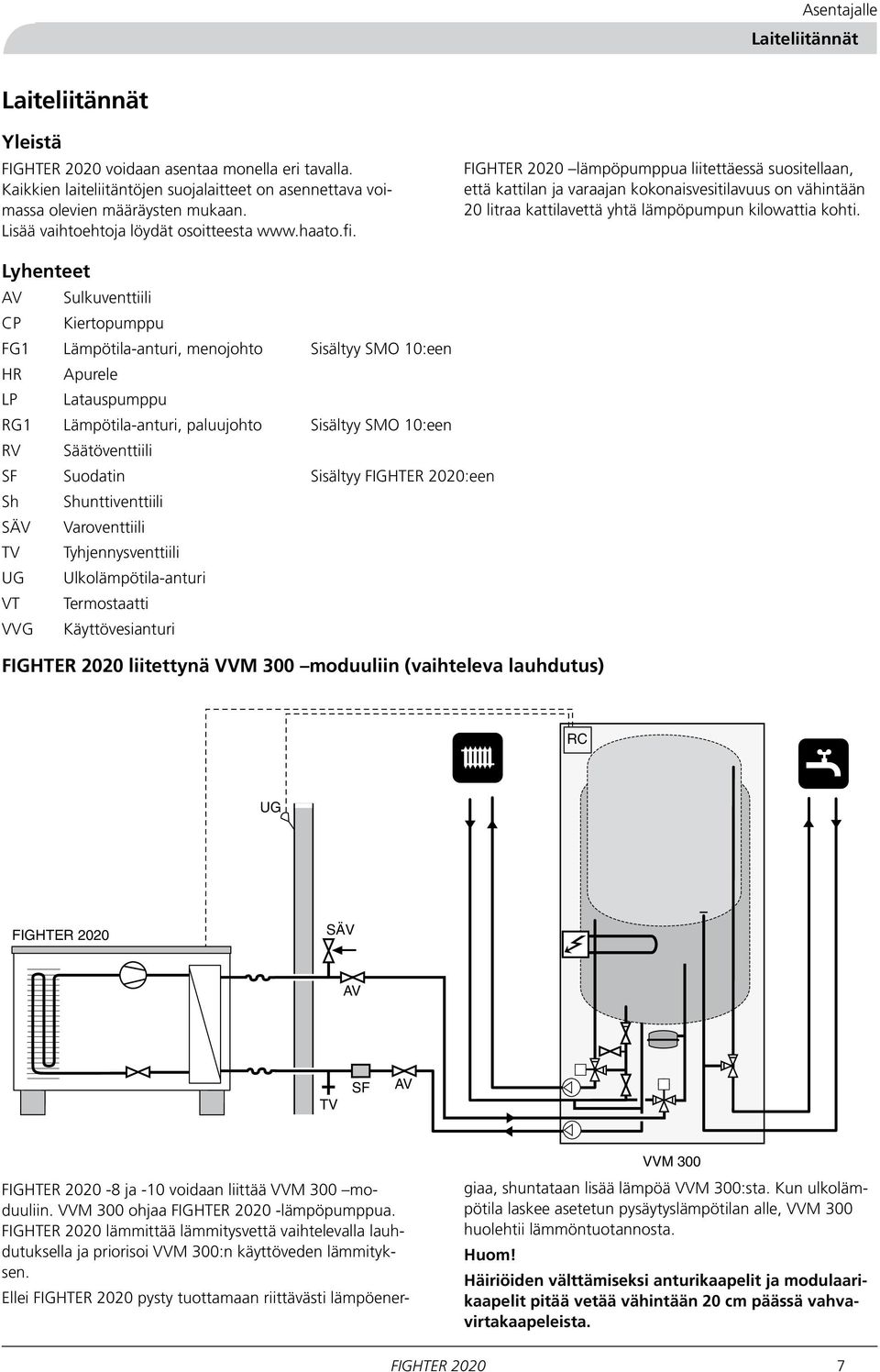

9 Asentajalle Laiteliitännät Laiteliitännät Yleistä FIGHTER 00 voidaan asentaa monella eri tavalla. Kaikkien laiteliitäntöjen suojalaitteet on asennettava voimassa olevien määräysten mukaan. Lisää vaihtoehtoja löydät osoitteesta FIGHTER 00 lämpöpumppua liitettäessä suositellaan, että kattilan ja varaajan kokonaisvesitilavuus on vähintään 0 litraa kattilavettä yhtä lämpöpumpun kilowattia kohti. Lyhenteet AV Sulkuventtiili CP Kiertopumppu FG Lämpötila-anturi, menojohto Sisältyy SMO 0:een HR Apurele LP Latauspumppu RG Lämpötila-anturi, paluujohto Sisältyy SMO 0:een RV Säätöventtiili SF Suodatin Sisältyy FIGHTER 00:een Sh Shunttiventtiili SÄV Varoventtiili TV Tyhjennysventtiili UG Ulkolämpötila-anturi VT Termostaatti VVG Käyttövesianturi FIGHTER 00 liitettynä VVM 00 moduuliin (vaihteleva lauhdutus) RC UG FIGHTER 00 SÄV AV TV SF AV FIGHTER 00-8 ja -0 voidaan liittää VVM 00 moduuliin. VVM 00 ohjaa FIGHTER 00 -lämpöpumppua. FIGHTER 00 lämmittää lämmitysvettä vaihtelevalla lauhdutuksella ja priorisoi VVM 00:n käyttöveden lämmityksen. Ellei FIGHTER 00 pysty tuottamaan riittävästi lämpöener- VVM 00 giaa, shuntataan lisää lämpöä VVM 00:sta. Kun ulkolämpötila laskee asetetun pysäytyslämpötilan alle, VVM 00 huolehtii lämmöntuotannosta. Huom! Häiriöiden välttämiseksi anturikaapelit ja modulaarikaapelit pitää RC vetää vähintään 0 cm päässä vahvavirtakaapeleista. FIGHTER

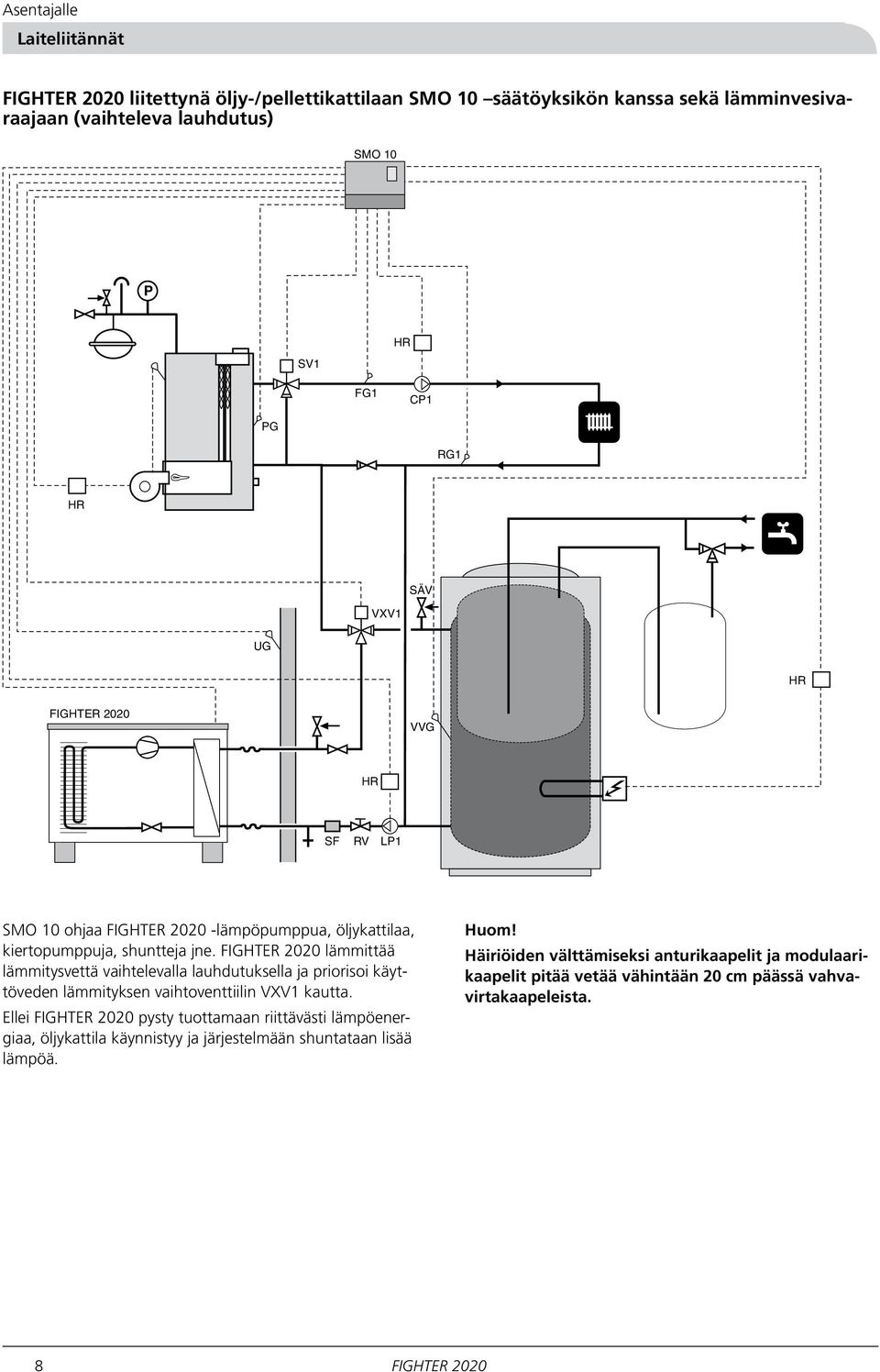

10 Asentajalle Laiteliitännät FIGHTER 00 liitettynä öljy-/pellettikattilaan SMO 0 säätöyksikön kanssa sekä lämminvesivaraajaan (vaihteleva lauhdutus) SMO 0 P SV HR FG CP PG RG HR SÄV VXV UG HR FIGHTER 00 VVG HR SF RV LP SMO 0 ohjaa FIGHTER 00 -lämpöpumppua, öljykattilaa, kiertopumppuja, shuntteja jne. FIGHTER 00 lämmittää lämmitysvettä vaihtelevalla lauhdutuksella ja priorisoi käyttöveden lämmityksen vaihtoventtiilin VXV kautta. Ellei FIGHTER 00 pysty tuottamaan riittävästi lämpöenergiaa, öljykattila käynnistyy ja järjestelmään shuntataan lisää lämpöä. Huom! Häiriöiden välttämiseksi anturikaapelit ja modulaarikaapelit pitää vetää vähintään 0 cm päässä vahvavirtakaapeleista. 8 FIGHTER 00

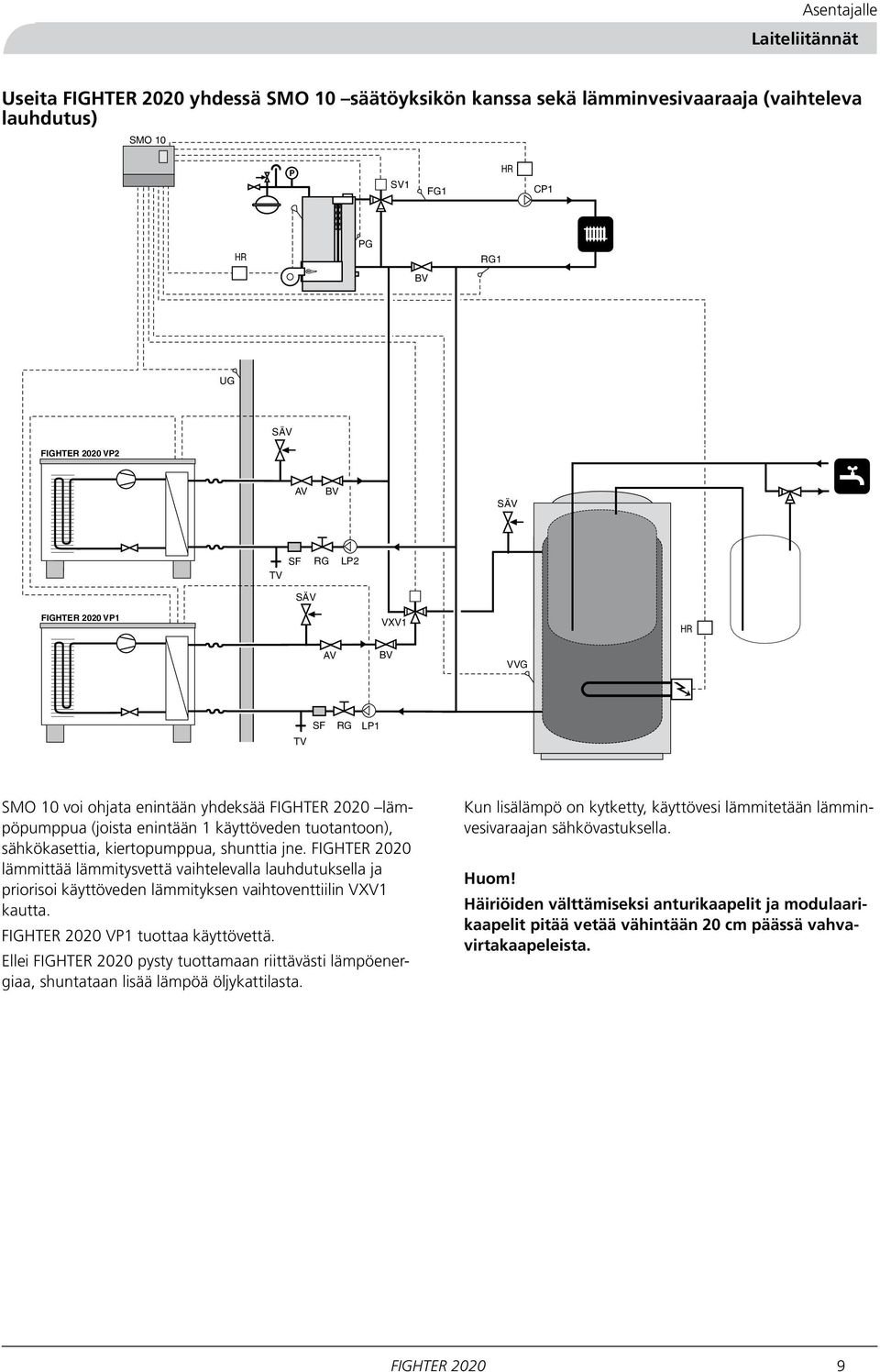

11 Asentajalle Laiteliitännät Useita FIGHTER 00 yhdessä SMO 0 säätöyksikön kanssa sekä lämminvesivaaraaja (vaihteleva lauhdutus) Grundinkoppling SMO 0 P SV FG HR CP HR PG RG BV UG SÄV FIGHTER 00 VP AV BV SÄV SF TV RG LP SÄV FIGHTER 00 VP VXV HR AV BV VVG TV SF RG LP SMO 0 voi ohjata enintään yhdeksää FIGHTER 00 lämpöpumppua (joista enintään käyttöveden tuotantoon), sähkökasettia, kiertopumppua, shunttia jne. FIGHTER 00 lämmittää lämmitysvettä vaihtelevalla lauhdutuksella ja priorisoi käyttöveden lämmityksen vaihtoventtiilin VXV kautta. FIGHTER 00 VP tuottaa käyttövettä. Ellei FIGHTER 00 pysty tuottamaan riittävästi lämpöenergiaa, shuntataan lisää lämpöä öljykattilasta. Kun lisälämpö on kytketty, käyttövesi lämmitetään lämminvesivaraajan sähkövastuksella. Huom! Häiriöiden välttämiseksi anturikaapelit ja modulaarikaapelit pitää vetää vähintään 0 cm päässä vahvavirtakaapeleista. FIGHTER 00 9

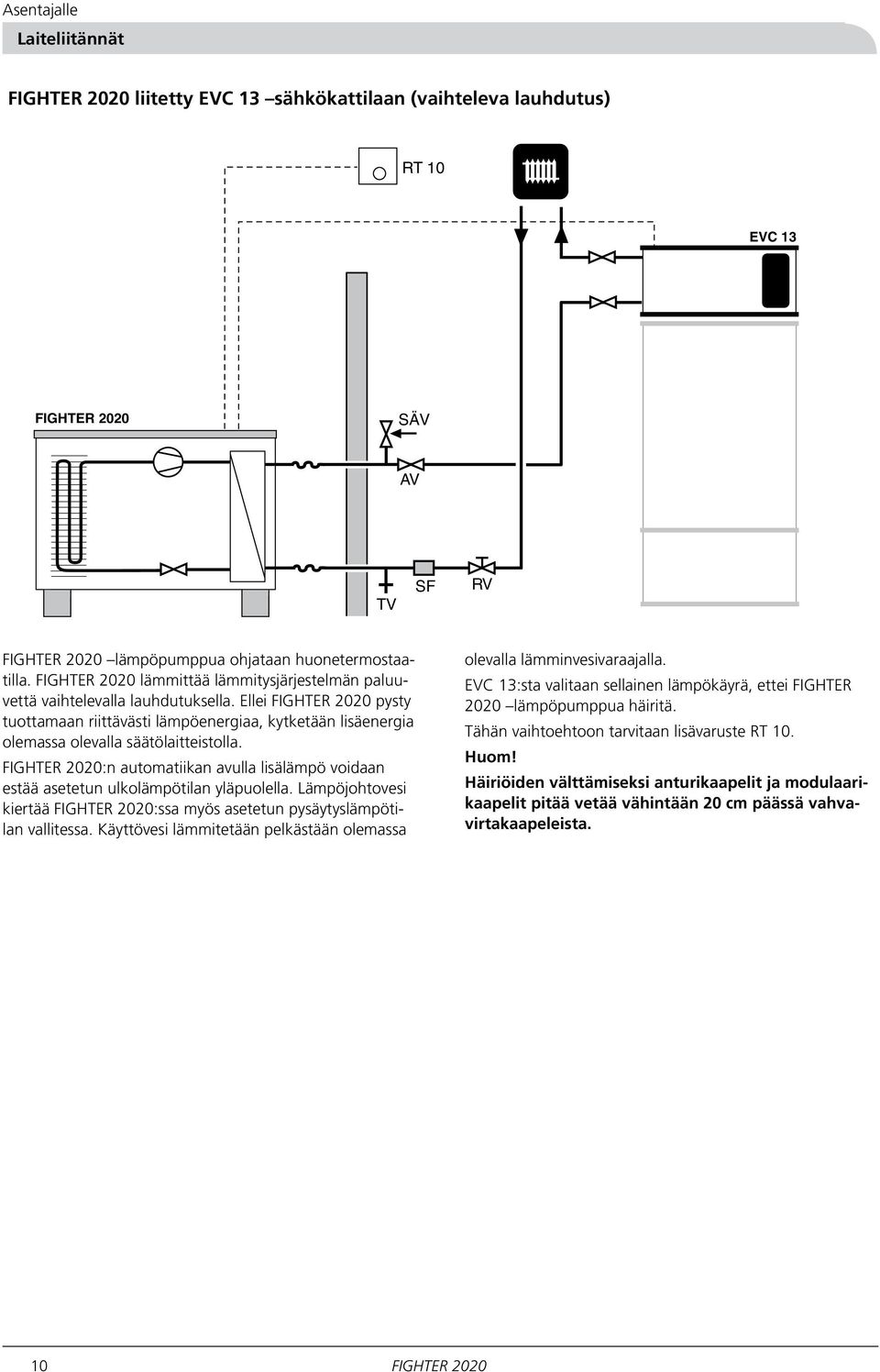

12 Asentajalle Laiteliitännät FIGHTER 00 liitetty EVC sähkökattilaan (vaihteleva lauhdutus) RT 0 EVC FIGHTER 00 SÄV AV TV SF RV FIGHTER 00 lämpöpumppua ohjataan huonetermostaatilla. FIGHTER 00 lämmittää lämmitysjärjestelmän paluuvettä vaihtelevalla lauhdutuksella. Ellei FIGHTER 00 pysty tuottamaan riittävästi lämpöenergiaa, kytketään lisäenergia olemassa olevalla säätölaitteistolla. FIGHTER 00:n automatiikan avulla lisälämpö voidaan estää asetetun ulkolämpötilan yläpuolella. Lämpöjohtovesi kiertää FIGHTER 00:ssa myös asetetun pysäytyslämpötilan vallitessa. Käyttövesi lämmitetään pelkästään olemassa olevalla lämminvesivaraajalla. EVC :sta valitaan sellainen lämpökäyrä, ettei FIGHTER 00 lämpöpumppua häiritä. Tähän vaihtoehtoon tarvitaan lisävaruste RT 0. Huom! Häiriöiden välttämiseksi anturikaapelit ja modulaarikaapelit pitää vetää vähintään 0 cm päässä vahvavirtakaapeleista. 0 FIGHTER 00

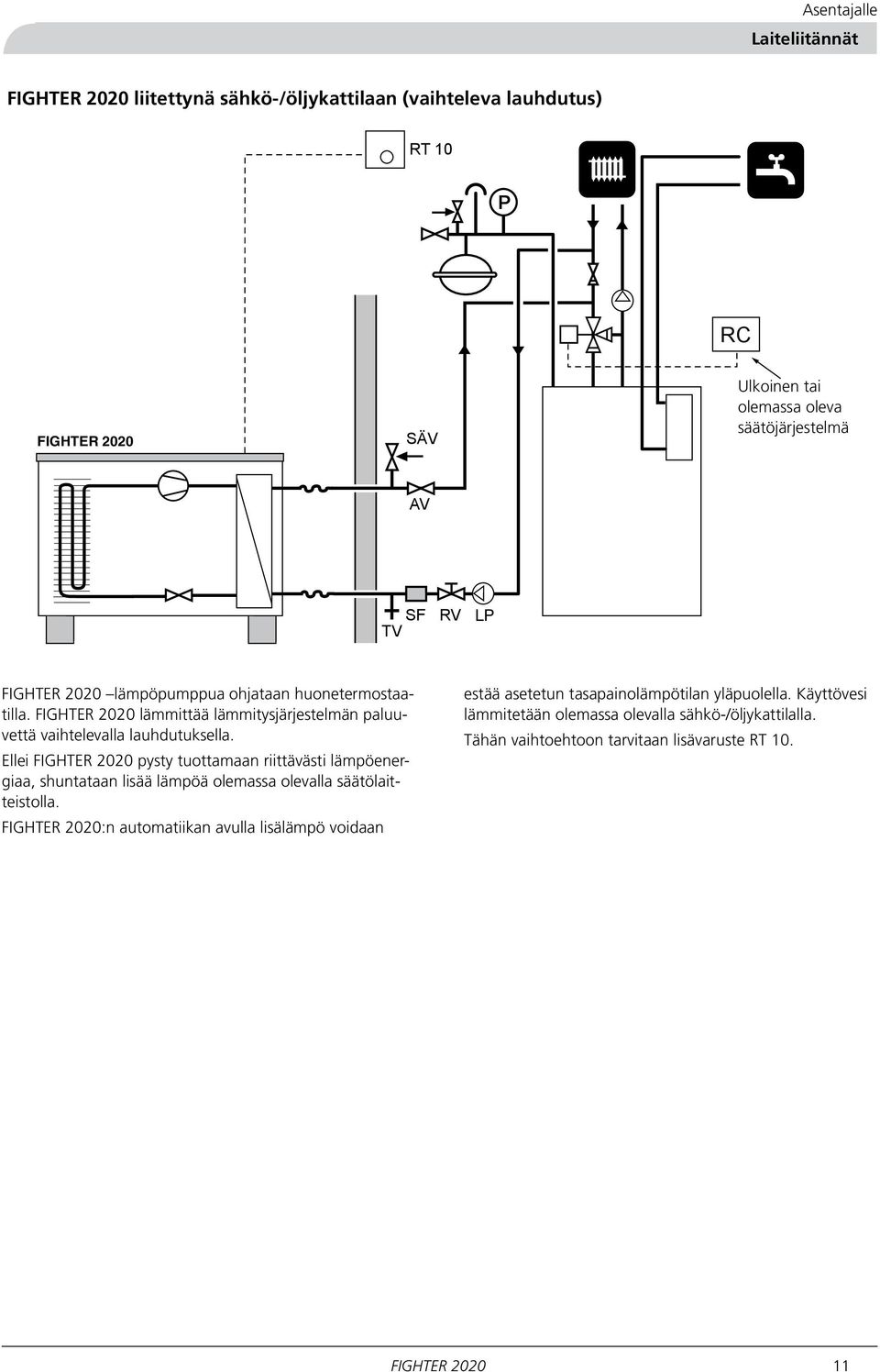

13 Asentajalle Laiteliitännät FIGHTER 00 liitettynä sähkö-/öljykattilaan (vaihteleva lauhdutus) RT 0 P RC FIGHTER 00 SÄV Ulkoinen Extern alt tai olemassa befintlig oleva reglerutrustning. säätöjärjestelmä AV SF TV RV LP FIGHTER 00 lämpöpumppua ohjataan huonetermostaatilla. FIGHTER 00 lämmittää lämmitysjärjestelmän paluuvettä vaihtelevalla lauhdutuksella. Ellei FIGHTER 00 pysty tuottamaan riittävästi lämpöenergiaa, shuntataan lisää lämpöä olemassa olevalla säätölaitteistolla. FIGHTER 00:n automatiikan avulla lisälämpö voidaan estää asetetun tasapainolämpötilan yläpuolella. Käyttövesi lämmitetään olemassa olevalla sähkö-/öljykattilalla. Tähän vaihtoehtoon tarvitaan lisävaruste RT 0. FIGHTER 00

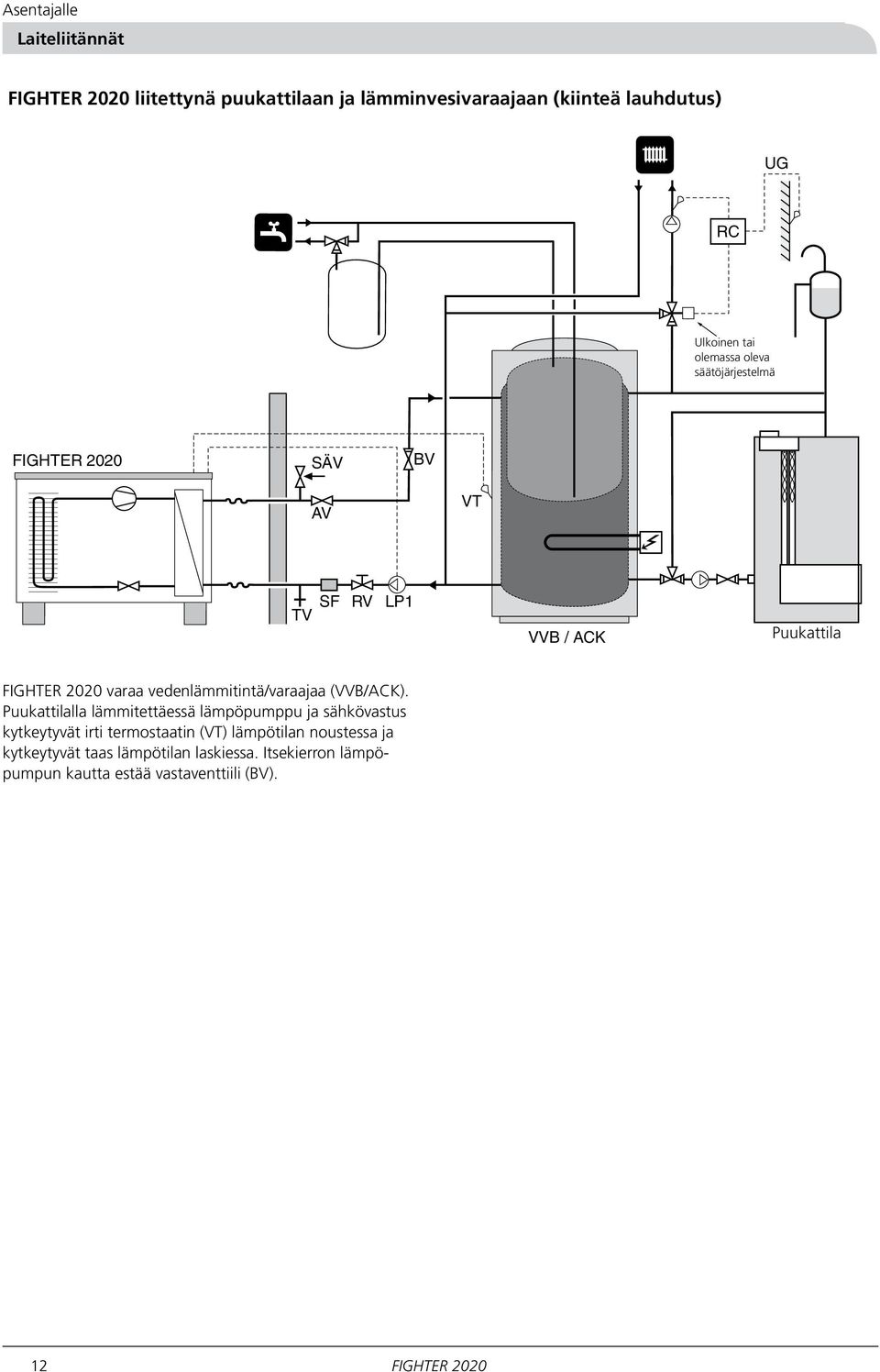

14 Asentajalle Laiteliitännät FIGHTER 00 liitettynä puukattilaan ja lämminvesivaraajaan (kiinteä lauhdutus) UG RC Ulkoinen Extern alt tai olemassa befintlig reglerutrustning. oleva säätöjärjestelmä FIGHTER 00 SÄV BV AV VT TV SF RV LP VVB / ACK Vedpanna Puukattila FIGHTER 00 varaa vedenlämmitintä/varaajaa (VVB/ACK). Puukattilalla lämmitettäessä lämpöpumppu ja sähkövastus kytkeytyvät irti termostaatin (VT) lämpötilan noustessa ja kytkeytyvät taas lämpötilan laskiessa. Itsekierron lämpöpumpun kautta estää vastaventtiili (BV). RC 8 9 FIGHTER FIGHTER 00

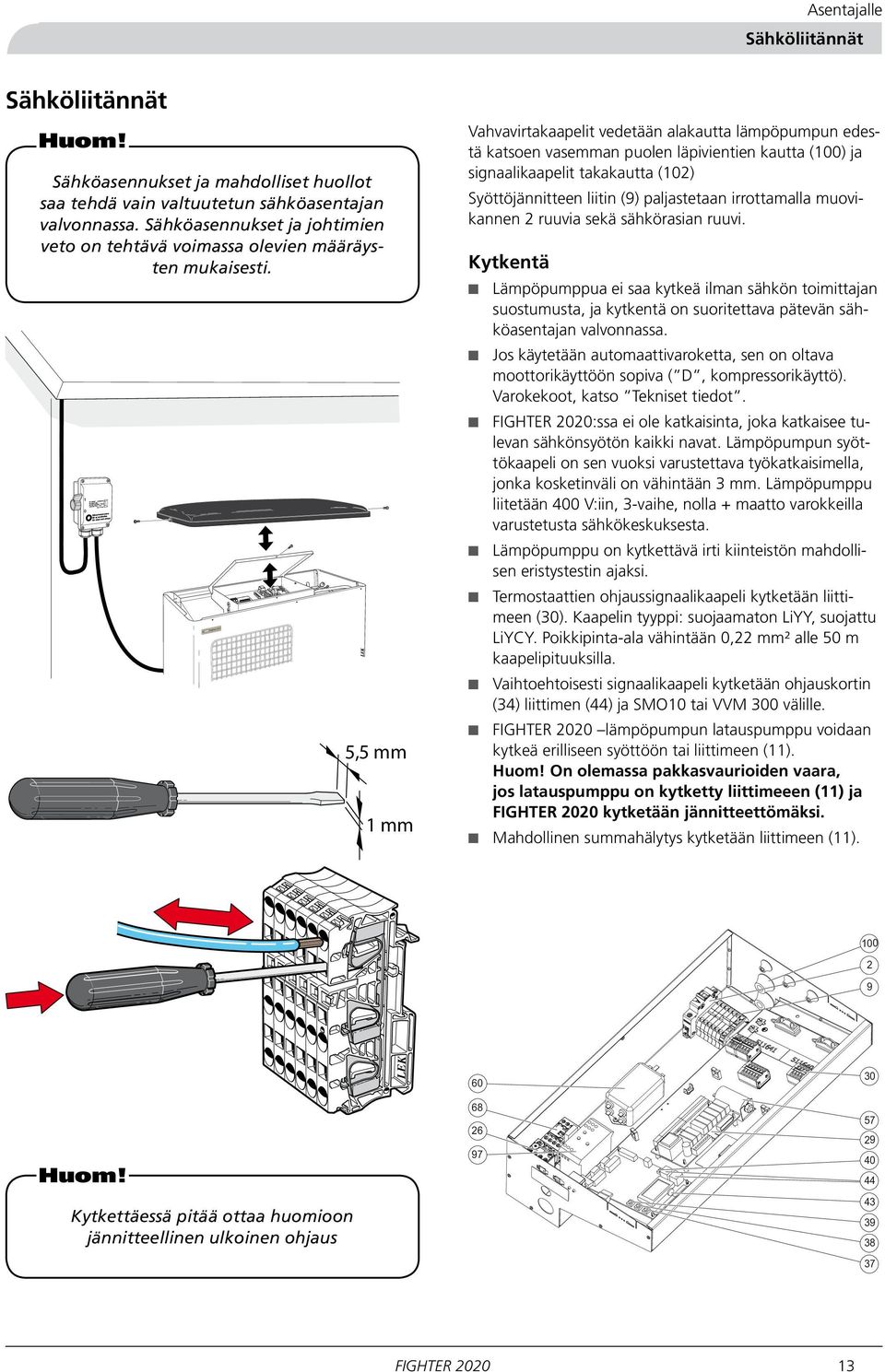

15 Asentajalle Sähköliitännät Sähköliitännät Huom! Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. LEK, mm mm Vahvavirtakaapelit vedetään alakautta lämpöpumpun edestä katsoen vasemman puolen läpivientien kautta (00) ja signaalikaapelit takakautta (0) Syöttöjännitteen liitin (9) paljastetaan irrottamalla muovikannen ruuvia sekä sähkörasian ruuvi. Kytkentä Lämpöpumppua ei saa kytkeä ilman sähkön toimittajan suostumusta, ja kytkentä on suoritettava pätevän sähköasentajan valvonnassa. Jos käytetään automaattivaroketta, sen on oltava moottorikäyttöön sopiva ( D, kompressorikäyttö). Varokekoot, katso Tekniset tiedot. FIGHTER 00:ssa ei ole katkaisinta, joka katkaisee tulevan sähkönsyötön kaikki navat. Lämpöpumpun syöttökaapeli on sen vuoksi varustettava työkatkaisimella, jonka kosketinväli on vähintään mm. Lämpöpumppu liitetään 00 V:iin, -vaihe, nolla + maatto varokkeilla varustetusta sähkökeskuksesta. Lämpöpumppu on kytkettävä irti kiinteistön mahdollisen eristystestin ajaksi. Termostaattien ohjaussignaalikaapeli kytketään liittimeen (0). Kaapelin tyyppi: suojaamaton LiYY, suojattu LiYCY. Poikkipinta-ala vähintään 0, mm² alle 0 m kaapelipituuksilla. Vaihtoehtoisesti signaalikaapeli kytketään ohjauskortin () liittimen () ja SMO0 tai VVM 00 välille. FIGHTER 00 lämpöpumpun latauspumppu voidaan kytkeä erilliseen syöttöön tai liittimeen (). Huom! On olemassa pakkasvaurioiden vaara, jos latauspumppu on kytketty liittimeeen () ja FIGHTER 00 kytketään jännitteettömäksi. Mahdollinen summahälytys kytketään liittimeen () LEK 0 0 Huom! Kytkettäessä pitää ottaa huomioon jännitteellinen ulkoinen ohjaus FIGHTER 00

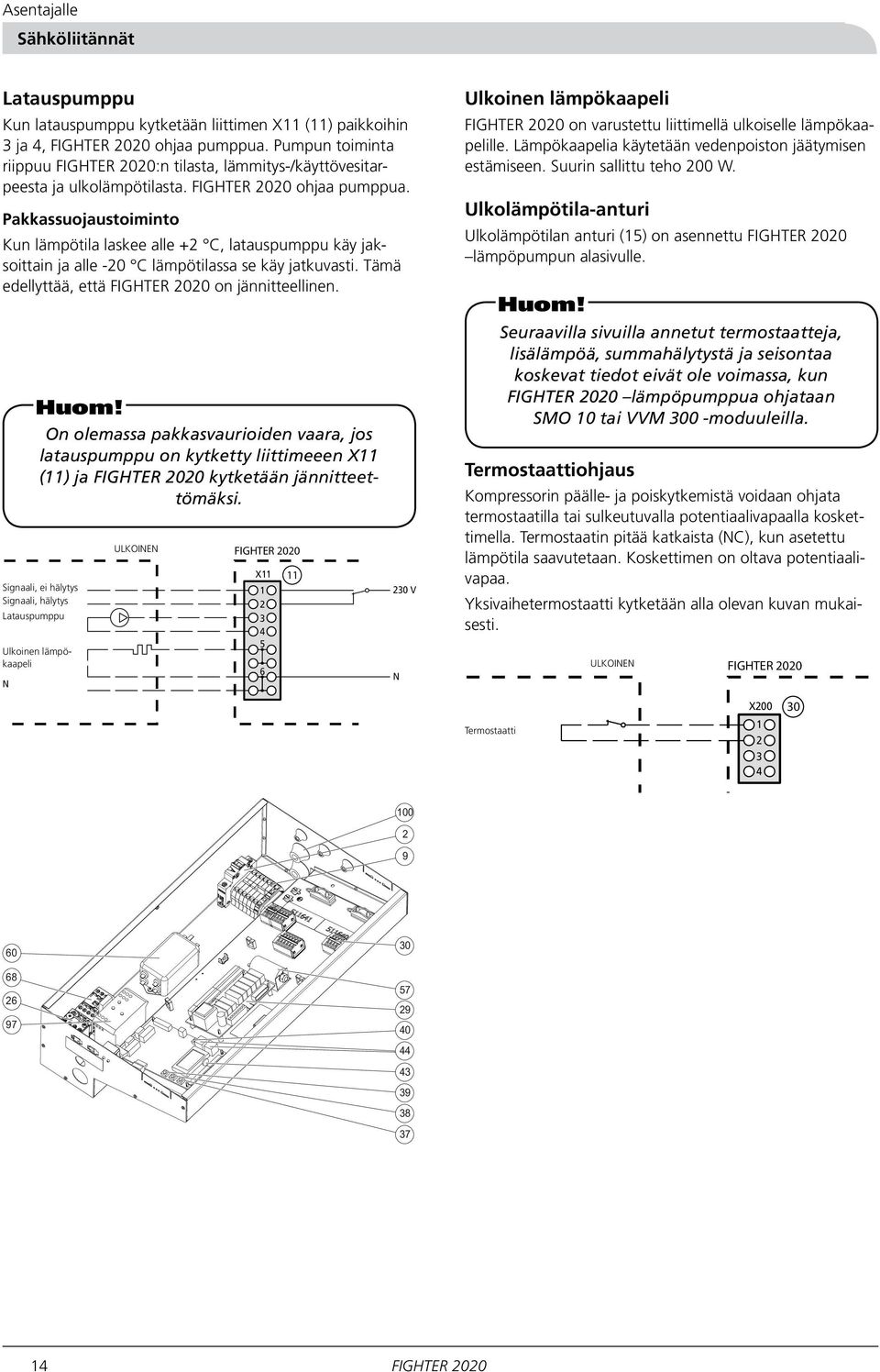

16 Asentajalle Sähköliitännät Latauspumppu Kun latauspumppu kytketään liittimen X () paikkoihin ja, FIGHTER 00 ohjaa pumppua. Pumpun toiminta riippuu FIGHTER 00:n tilasta, lämmitys-/käyttövesitarpeesta ja ulkolämpötilasta. FIGHTER 00 ohjaa pumppua. Pakkassuojaustoiminto Kun lämpötila laskee alle + C, latauspumppu käy jaksoittain ja alle -0 C lämpötilassa se käy jatkuvasti. Tämä edellyttää, että FIGHTER 00 on jännitteellinen. Termostat Tillsatsvärme Stillestånd X00 Huom! On olemassa pakkasvaurioiden vaara, jos latauspumppu on kytketty X0 liittimeeen X NO () ja NC FIGHTER 00 kytketään jännitteettömäksi. COM Signaali, Signal vid ei icke hälytys larm Signaali, Signal vid hälytys larm Termostat Latauspumppu Laddpump Ulkoinen Extern värmekabel lämpökaapeli N Tillsatsvärme Stillestånd EXTERNT NO NC COM ULKOINEN NO NC COM NO NC COM EXTERNT FIGHTER 00 FIGHTER 00 X X00 X V N Ulkoinen lämpökaapeli FIGHTER 00 on varustettu liittimellä ulkoiselle lämpökaapelille. Lämpökaapelia käytetään vedenpoiston jäätymisen estämiseen. Suurin sallittu teho 00 W. Ulkolämpötila-anturi Ulkolämpötilan anturi () on asennettu FIGHTER 00 lämpöpumpun alasivulle. Huom! Seuraavilla sivuilla annetut termostaatteja, lisälämpöä, summahälytystä ja seisontaa koskevat tiedot eivät ole voimassa, kun FIGHTER 00 lämpöpumppua ohjataan SMO 0 tai VVM 00 -moduuleilla. Termostaattiohjaus Kompressorin päälle- ja poiskytkemistä voidaan ohjata termostaatilla tai sulkeutuvalla potentiaalivapaalla koskettimella. Termostaatin pitää katkaista (NC), kun asetettu lämpötila saavutetaan. Koskettimen on oltava potentiaalivapaa. Yksivaihetermostaatti kytketään alla olevan kuvan mukaisesti. Termostaatti Termostat ULKOINEN EXTERNT FIGHTER 00 X00 0 Signal vid icke larm Signal vid larm Laddpump Extern värmekabel N X N 00 0 V 9 Tillsatsvärme Stillestånd NO NC COM NO NC COM X Signal vid icke larm Signal vid larm Laddpump Extern värmekabel N X 0 V N FIGHTER 00 0

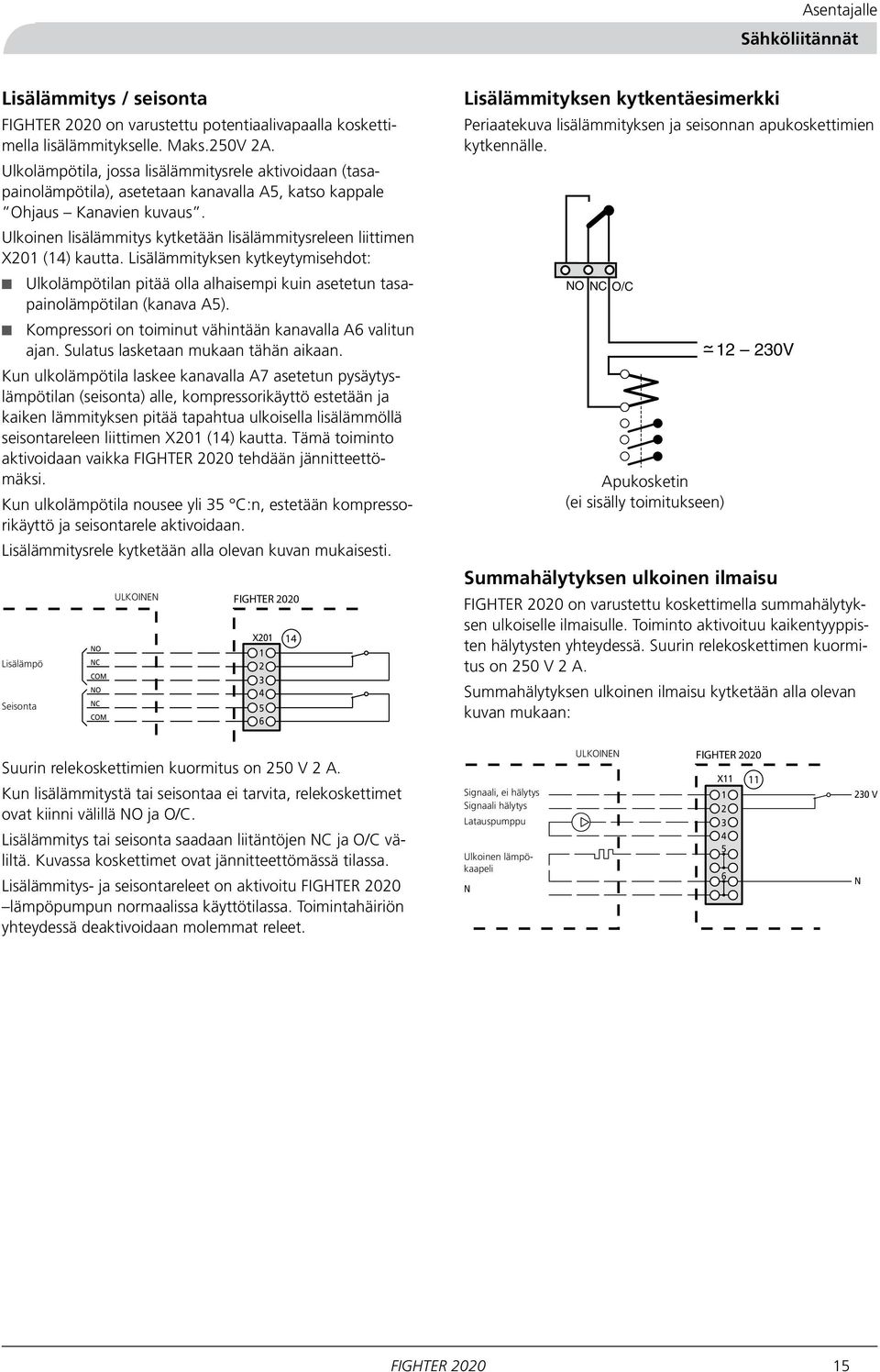

17 Asentajalle Sähköliitännät Lisälämmitys / seisonta FIGHTER 00 on varustettu potentiaalivapaalla koskettimella lisälämmitykselle. Maks.0V A. Ulkolämpötila, jossa lisälämmitysrele aktivoidaan (tasapainolämpötila), asetetaan kanavalla A, katso kappale Ohjaus Kanavien kuvaus. Ulkoinen lisälämmitys kytketään lisälämmitysreleen liittimen X0 () kautta. Lisälämmityksen kytkeytymisehdot: Ulkolämpötilan pitää olla alhaisempi kuin asetetun tasapainolämpötilan (kanava A). Kompressori on toiminut vähintään kanavalla A valitun ajan. Sulatus lasketaan mukaan tähän aikaan. Kun ulkolämpötila laskee kanavalla A7 asetetun pysäytyslämpötilan (seisonta) alle, kompressorikäyttö estetään ja kaiken lämmityksen pitää tapahtua ulkoisella lisälämmöllä seisontareleen liittimen X0 () kautta. Tämä toiminto aktivoidaan vaikka FIGHTER 00 tehdään jännitteettömäksi. NO NC O/C NO NC O/C Kun ulkolämpötila EXTERNT nousee yli C:n, FIGHTER estetään 00 kompressorikäyttö ja seisontarele aktivoidaan. Tillsats Stillestånd X00 0 Lisälämmitysrele kytketään alla olevan kuvan mukaisesti. Termostat N 89 9 FIGHTER 00 N Lisälämmityksen kytkentäesimerkki Periaatekuva lisälämmityksen ja seisonnan apukoskettimien kytkennälle. NO NC O/C Hjälpkontaktor Apukosketin (ingår (ei sisälly ej vid toimitukseen) leverans) 0V Summahälytyksen ulkoinen ilmaisu ULKOINEN EXTERNT FIGHTER 00 on varustettu koskettimella summahälytyksen ulkoiselle ilmaisulle. Toiminto aktivoituu kaikentyyppisten hälytysten yhteydessä. Suurin relekoskettimen kuormi- X0 X00 0 NO Termostat Lisälämpö NC Tillsatsvärme X0 tus on 0 V NO A. COM NO 9 N L L L 9 N L NC Summahälytyksen Tillsatsvärme L L ulkoinen ilmaisu 9 N kytketään L L L alla olevan COM Seisonta NC Stillestånd COM kuvan mukaan: NO NC X0 Stillestånd NO COM Inkommande matning x 00 V Inkommande matning x 0 V Inkommande matning x 0 V NC Tillsatsvärme X ULKOINEN EXTERNT FIGHTER 00 Suurin Signal vid icke relekoskettimien larm COM kuormitus on 0 V A. 0 V Signal vid larm NO X Kun Laddpump Stillestånd lisälämmitystä NC tai seisontaa ei tarvita, relekoskettimet Signaali, Signal vid ei icke hälytys larm X00 0 COM Signaali Signal vid hälytys larm ovat kiinni välillä NO ja O/C. Termostat Latauspumppu Laddpump Extern värmekabel Lisälämmitys tai seisonta saadaan Re Re liitäntöjen NC ja O/C väliltä. NSignal vid Kuvassa icke larm koskettimet ovat jännitteettömässä tilassa. X N Ulkoinen Extern värmekabel lämpökaapeli 0 V Signal vid larm N N Lisälämmitys- Laddpump ja seisontareleet 9 9 N on aktivoitu FIGHTER 00 N X0 X9 X9 X9 X9 X9 X9 NO lämpöpumpun normaalissa käyttötilassa. Toimintahäiriön NC Tillsatsvärme yhteydessä Extern värmekabel COM deaktivoidaan molemmat releet. NO Termostat Stillestånd NC COM EXTERNT FIGHTER 00 X V Signal vid icke larm Signal vid larm Laddpump Extern värmekabel X 0 V N N FIGHTER 00

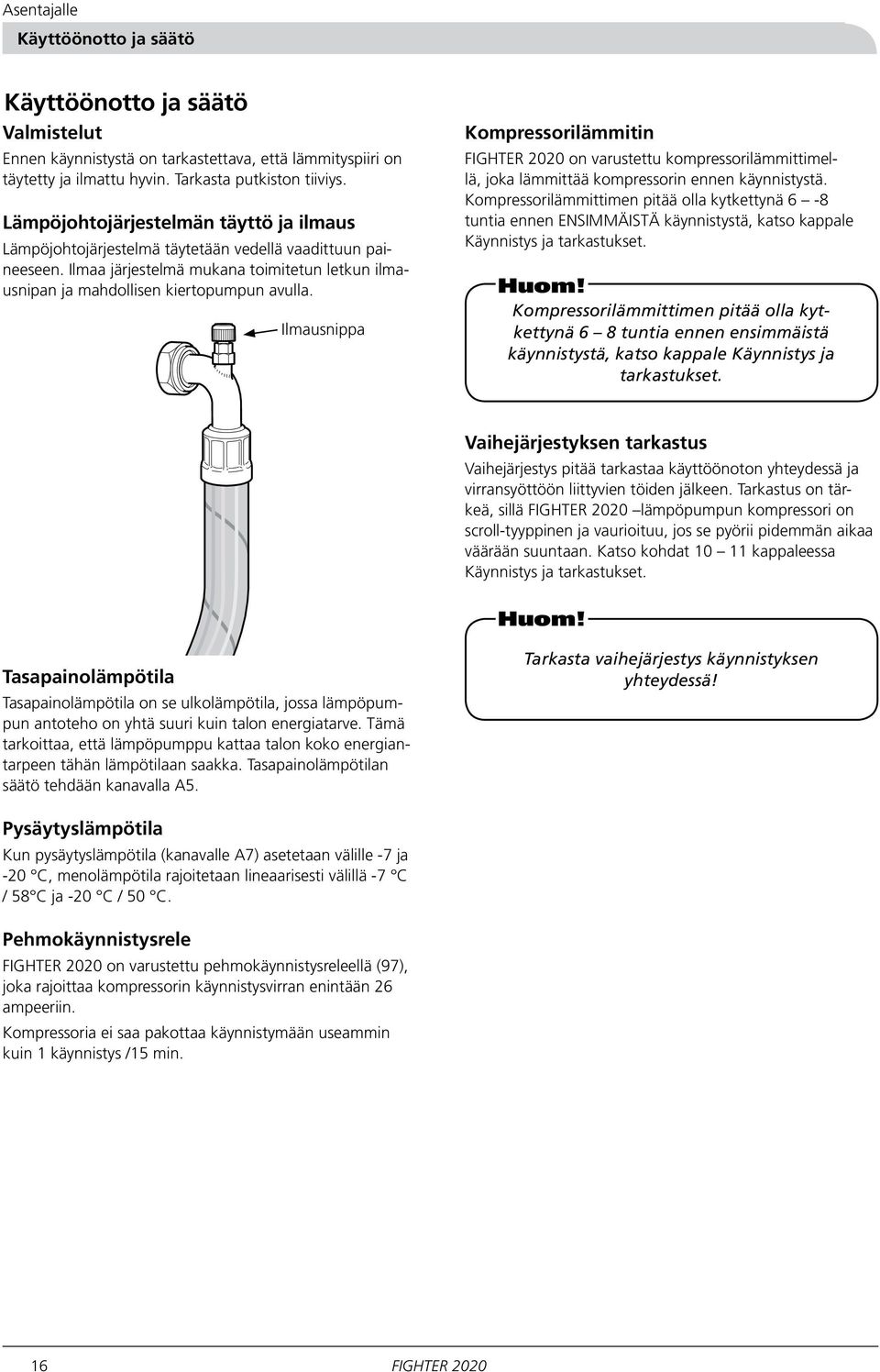

18 Asentajalle Käyttöönotto ja säätö Käyttöönotto ja säätö Valmistelut Ennen käynnistystä on tarkastettava, että lämmityspiiri on täytetty ja ilmattu hyvin. Tarkasta putkiston tiiviys. Lämpöjohtojärjestelmän täyttö ja ilmaus Lämpöjohtojärjestelmä täytetään vedellä vaadittuun paineeseen. Ilmaa järjestelmä mukana toimitetun letkun ilmausnipan ja mahdollisen kiertopumpun avulla. Ilmausnippa Kompressorilämmitin FIGHTER 00 on varustettu kompressorilämmittimellä, joka lämmittää kompressorin ennen käynnistystä. Kompressorilämmittimen pitää olla kytkettynä -8 tuntia ennen ENSIMMÄISTÄ käynnistystä, katso kappale Käynnistys ja tarkastukset. Huom! Kompressorilämmittimen pitää olla kytkettynä 8 tuntia ennen ensimmäistä käynnistystä, katso kappale Käynnistys ja tarkastukset. Vaihejärjestyksen tarkastus Vaihejärjestys pitää tarkastaa käyttöönoton yhteydessä ja virransyöttöön liittyvien töiden jälkeen. Tarkastus on tärkeä, sillä FIGHTER 00 lämpöpumpun kompressori on scroll-tyyppinen ja vaurioituu, jos se pyörii pidemmän aikaa väärään suuntaan. Katso kohdat 0 kappaleessa Käynnistys ja tarkastukset. Huom! Tasapainolämpötila Tasapainolämpötila on se ulkolämpötila, jossa lämpöpumpun antoteho on yhtä suuri kuin talon energiatarve. Tämä tarkoittaa, että lämpöpumppu kattaa talon koko energiantarpeen tähän lämpötilaan saakka. Tasapainolämpötilan säätö tehdään kanavalla A. Tarkasta vaihejärjestys käynnistyksen yhteydessä! Pysäytyslämpötila Kun pysäytyslämpötila (kanavalle A7) asetetaan välille -7 ja -0 C, menolämpötila rajoitetaan lineaarisesti välillä -7 C / 8 C ja -0 C / 0 C. LEK Pehmokäynnistysrele FIGHTER 00 on varustettu pehmokäynnistysreleellä (97), joka rajoittaa kompressorin käynnistysvirran enintään ampeeriin. Kompressoria ei saa pakottaa käynnistymään useammin kuin käynnistys / min. FIGHTER 00

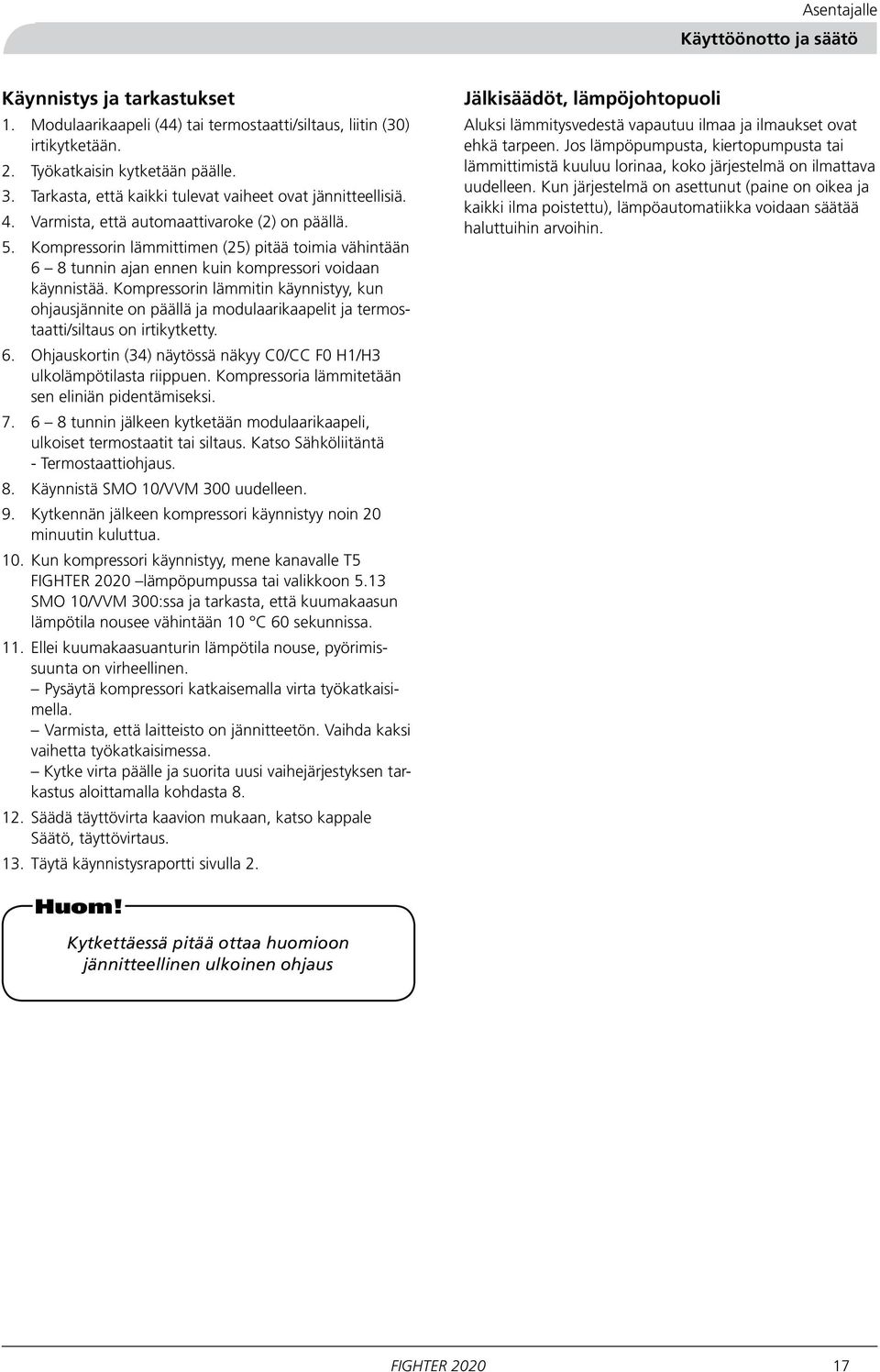

19 Asentajalle Käyttöönotto ja säätö Käynnistys ja tarkastukset. Modulaarikaapeli () tai termostaatti/siltaus, liitin (0) irtikytketään.. Työkatkaisin kytketään päälle.. Tarkasta, että kaikki tulevat vaiheet ovat jännitteellisiä.. Varmista, että automaattivaroke () on päällä.. Kompressorin lämmittimen () pitää toimia vähintään 8 tunnin ajan ennen kuin kompressori voidaan käynnistää. Kompressorin lämmitin käynnistyy, kun ohjausjännite on päällä ja modulaarikaapelit ja termostaatti/siltaus on irtikytketty.. Ohjauskortin () näytössä näkyy C0/CC F0 H/H ulkolämpötilasta riippuen. Kompressoria lämmitetään sen eliniän pidentämiseksi tunnin jälkeen kytketään modulaarikaapeli, ulkoiset termostaatit tai siltaus. Katso Sähköliitäntä - Termostaattiohjaus. 8. Käynnistä SMO 0/VVM 00 uudelleen. 9. Kytkennän jälkeen kompressori käynnistyy noin 0 minuutin kuluttua. 0. Kun kompressori käynnistyy, mene kanavalle T FIGHTER 00 lämpöpumpussa tai valikkoon. SMO 0/VVM 00:ssa ja tarkasta, että kuumakaasun lämpötila nousee vähintään 0 C 0 sekunnissa.. Ellei kuumakaasuanturin lämpötila nouse, pyörimissuunta on virheellinen. Pysäytä kompressori katkaisemalla virta työkatkaisimella. Varmista, että laitteisto on jännitteetön. Vaihda kaksi vaihetta työkatkaisimessa. Kytke virta päälle ja suorita uusi vaihejärjestyksen tarkastus aloittamalla kohdasta 8.. Säädä täyttövirta kaavion mukaan, katso kappale Säätö, täyttövirtaus.. Täytä käynnistysraportti sivulla. Jälkisäädöt, lämpöjohtopuoli Aluksi lämmitysvedestä vapautuu ilmaa ja ilmaukset ovat ehkä tarpeen. Jos lämpöpumpusta, kiertopumpusta tai lämmittimistä kuuluu lorinaa, koko järjestelmä on ilmattava uudelleen. Kun järjestelmä on asettunut (paine on oikea ja kaikki ilma poistettu), lämpöautomatiikka voidaan säätää haluttuihin arvoihin. Huom! Kytkettäessä pitää ottaa huomioon jännitteellinen ulkoinen ohjaus FIGHTER 00 7

20 Asentajalle Käyttöönotto ja säätö Säätö, täyttövirta Huom! Jos FIGHTER 00 liitetään VVM 00 moduuliin, täyttövirtausta ei tarvitse säätää. Lämpötilaeron säätäminen ( T) meno- ja paluulämpötilan välillä. Tämä on helpoin tehdä kanavalla T (menojohdon lämpötila) ja kanavalla T (paluujohdon lämpötila) mitattujen lämpötilojen avulla. Näiden lämpötilojen erotus ( T) säädetään kiertopumpun ja säätöventtiilin avulla. Säätö tehdään käynnin vakiinnuttua noin minuutin kuluttua käynnistyksestä tai noin minuutin kuluttua sulatuksesta kylmällä ilmalla. Lämpötilaeron pitää olla alla olevan kaavion mukainen (+- K). Kun ulkolämpötila on yli 8 C, täyttövirtausta voidaan suurentaa 0 % lämpötilaeron pienentämiseksi ( T). Kaaviossa on lämpöpumppu suurella puhallinnopeudella. Hitaalla puhallinnopeudella T on 0, - astetta alhaisempi. ja menolämpötila ja menolämpötila ja menolämpötila FIGHTER 00-8 T F FIGHTER F00-8 T F F F FIGHTER T F F F F00-0 Ulkolämpötila Ulkolämpötila Ulkolämpötila Vaihevirta, A Antoteho, kw Antoteho Vaihevirta F F F00-8 Vaihevirta, A Antoteho, kw F Vaihevirta F F Antoteho F00-8 Vaihevirta, A Antoteho, kw F00- Antoteho Vaihevirta F Ulkolämpötila 0 Ulkolämpötila Ulkolämpötila 8 FIGHTER 00

21 Asentajalle Ohjaus Ohjaus Selvitys Puhallin Puhaltimella on kaksi nopeutta, nopea ja hidas. Puhallinta ohjataan ulkolämpötilan perusteella. Hidasta nopeutta käytetään korkeassa ulkolämpötilassa tehon rajoittamiseksi. Puhallin ei ole käynnissä sulatuksen aikana. Puhallin vaihtaa suurelle nopeudelle, kun ulkolämpötila laskee alle C. Kompressori Näyttää nykyisen kompressorin tilan. Kanava Näyttää nykyisen kanavan. Vaihda kanavaa plus- tai miinuspainikkeella C0 F0 H S 0 C0 Kompressori pois, kiertopumppu pois LP HP C Vilkkuu kun kompressori haluaa käynnistyä, mutta aikaehdot tai korkea paluulämpötila estävät sen. F0 Puhallin pois H Kompressorilämmitin päällä Tippakourun lämmitin pois C F H0 C0 F0 H C0 00 F0 H 0 C0 00 F0 H C F H0 C 00 F H0 0 C 00 F H0 0 8 Lämmitin Kompressorilämmitin on aina aktiivinen, kun kompressori on pois päältä. Tippakourun lämmitin kytketään päälle, kun ulkolämpötila laskee asetetun arvon alapuolella ja kytketään pois, kun asetettu pysäytyslämpötila saavutetaan. 90 C0 F0 H0 S C0 0 F0 H0 C0 00 F0 H0 0 C0 00 F0 H Arvo Näyttää nykyisen arvon. Suurenna/pienennä plus- tai miinuspainikkeella C F H0 C 00 F H0 0 C 00 F H0 0 C0 F0 H C Kompressori päällä, kiertopumppu päällä F Puhallin päällä, hidas nopeus 00 0 C0 F0 H H0 Kompressorilämmitin pois Tippakourun lämmitin pois 00 C0 F0 H 0 C F H 00 0 S 0 C F H0 C Kompressori päällä, kiertopumppu päällä 00 0 C F H0 F Puhallin päällä, suuri nopeus H Kompressorilämmitin pois 00 C F H0 0 Tippakourun lämmitin päällä 00 0CD F0 H C F H S C CD F Sulatus käynnissä H 00 C F H 0CC F0 H 00 0S 0 CD F0 H CC Kiertopumppu päällä, kompressori pois H Kompressorilämmitin päällä 00 0 CD F0 H Tippakourun lämmitin päällä 00 CD F0 0 H 00 0 S C0 F0 H0 C F H C F H C0 F0 0 H0 C F H 0 C0 F0 H C CD F F0 H0 H CD 00 0 C 00 F0 F H0 0 H CD 00 F0 0 H 00 C F H C F H 00 0 C 0 F / H 0 / 00 C F H 0 0 / 00 0 CC F0 H 0 00 // 0 0 CC F0 // H 00 CC F0 0 0 // H 00 0 FIGHTER C F H C 00 F H 0 C 00 F H CC F0 H CC 00 F0 0 H Plus-painike Pluspainikkeella (7) liikutaan valikkojärjestelmässä CC 00 (eteenpäin) F0 tai suurennetaan 0 H valitun parametrin arvoa Katso kappale Ohjaus Kanavien kuvaus. Miinus-painike Miinuspainikkeella (8) liikutaan valikkojärjestelmässä 0 (taaksepäin) tai pienennetään valitun parametrin arvoa. 0 Katso kappale Ohjaus Kanavien kuvaus. 0 Enter-painike Enter-painikkeella (9) aktivoidaan ja vahvistetaan mahdolliset muutokset. F-00 v er.0 F-00 Katso kappale Ohjaus Kanavien kuvaus. v F-00 er.0 v er F v F e v Fe v e F F v Fv v

22 Asentajalle Ohjaus Kanavien kuvaus Selaa näytön kanavia eteen- ja taaksepäin plus- ja miinuspainikkeilla. Kun haluat muuttaa arvoa, paina ensin enter-painiketta muutostilan aktivoimiseksi. Arvo alkaa vilkkua. Säädä arvo halutuksi plus- tai miinuspainikkeella. Arvo muuttuu nopeammin, kun plus- tai miinuspainike pidetään painettuna noin sekunnin ajan. Vahvista sitten enter-painikkeella. Arvo lopettaa vilkkumisen. Kanavat on jaettu kolmeen eri tyyppiin: tila, lämpötilat ja asetettavat arvot. Voit valita tyypin painamalla enter-painiketta, kun näytössä näkyy TILA, LÄMPÖT. tai SÄÄTÖ. Tila Nämä kanavat näyttävät tilat ja tilastot. Kanava S Näyttää FIGHTER 00:n käyntitilan. Arvo 0 Normaali käynti. 0 Sulatus käynnissä. 0 Kylmä ulkolämpötila. 0 Korkea paluulämpötila. 0 Alipainevahti on lauennut. 0 Korkeapainevahti on lauennut. 07 Moottorisuoja on lauennut. 08 Anturihälytys. Joku lämpötilan antureista on viallinen. 09 Tiedonsiirtovika (vain kun SMO 0/VVM 00 on kytketty). 0 Korkeapainevahti on lauennut sulatuksen aikana (palautuu automaattisesti). Puhallin pysäytetty. Tämä tapahtuu jos imukaasun lämpötila (T) on matalampi kuin höyrystimen lämpötila (T7) Väärin asennettu meno- tai paluujohdon lämpötilan anturi. Lämmin ulkoilma. Esiintyy, kun ulkolämpötila on yli C. Korkea menojohdon lämpötila. Sulatus epäonnistui. Esiintyy, kun sulatus on epäonnistunut kertaa. Lyhyet käyntiajat. Esiintyy, kun käyntiaika on ollut alle minuuttia kertaa peräkkäin. 7 Kuumakaasuhälytys. Esiintyy, kun kuumakaasun lämpötila on noussut yli 0 C. Hälytys palautuu automaattisesti, kun lämpötila laskee alle 0 C. Hälytys ei poistu, jos se annetaan kertaa 0 minuutin sisällä. 8 Väärä pyörimissuunta. HUOM! Ennen pikakäynnistystä, varmista että kuumakaasun lämpötila on pudonnut noin 0 asteeseen. S Näyttää kompressorin tilan. Arvo 00 Kompressori pois. 0 Kompressori päällä. XX Kompressori estetty hälytyksen vuoksi. nn Kompressorin käynnistys nn minuutin kuluttua. S Näyttää kompressorin käynnistyskerrat, kertyvä. S Näyttää kompressorin käyntiajan tunteina, kertyvä. S Näyttää lisälämmityksen käyntiajan tunteina, kertyvä. S Näyttää onko termostaattitulo aktiivinen. Aktiivinen tulo osoitetaan arvolla. Ei aktiivinen tulo arvolla 0. S7 Hälytystulojen (HP, LP ja MS) tila, osoittaa että tulo on OK. S7 // Korkeapainevahti (HP) Alipainevahti (LP) Moottorisuoja (MS) 0 FIGHTER 00

23 Asentajalle Ohjaus Lämpötila Nämä kanavat näyttävät nykyiset lämpötilat. Kanava T Ulkolämpötilan anturin mitattu lämpötila. T Menojohdon lämpötilan anturin mitattu lämpötila. T Paluujohdon lämpötilan anturin mitattu lämpötila. T Imukaasuanturin mitattu lämpötila. T Kuumakaasulämpötilan anturin mitattu lämpötila. T Käyttövesijohdon anturin mitattu lämpötila. T7 Höyrystimen lämpötilan anturin mitattu lämpötila. Säätö Kaikki säädöt tehdään näillä kanavilla. Kanava A Osoite tiedonsiirrolle SMO 0/VVM 00:n kanssa. VVM-säätöyksikköön liitettäessä tämän kanavan arvon pitää olla. SMO-säätöyksikköön liitettäessä pitää tämä valita niin, että jokainen FIGHTER 00 saa oman osoitteen ( 9) tiedonsiirrolle SMO 0:n kanssa. Jos järjestelmässä on esimerkiksi FIGHTER 00 lämpöpumppua, niille annetaan osoitteet, ja. Käyttövettä tuottavalle FIGHTER 00 lämpöpumpulle annetaan osoite. A Suurin paluulämpötila. Kompressori pysäytetään, kun paluulämpötila saavuttaa asetetun arvon. Arvo on säädettävissä välillä 0 C. Tehdasasetus on 8 C. SMO / VVM liitettynä tämä valikko ei ole muutettavissa, vaan arvo on lukittu 0 C:een. A Kytkentäero, paluulämpötila. Kun kompressori on pysäytetty korkean paluulämpötilaeron vuoksi, paluulämpötilan pitää laskea asetetun arvon verran ennen kuin kompressorin käynnistys sallitaan. Arvo on asetettavissa välillä 0 0 C. Tehdasasetus on C. SMO / VVM liitettynä tämä valikko ei ole muutettavissa, vaan arvo on lukittu C:een. A Minimiaikaväli minuutteina kompressorin käynnistysten välillä. Arvo on asetettavissa välillä 0 0 minuuttia. Tehdasasetus on 0 minuuttia. A Tasapainolämpötila eli asetettu ulkolämpötila, jossa lisälämpörele () voidaan aktivoida kanavalta A ilman, että se vaikuttaa kompressorin toimintaan. Lisälämmitysrele () aktivoidaan vasta kanavalla A asetetun ajan kuluttua. Arvo on asetettavissa välillä - 0 (asetettu pysäytyslämpötila, kanava A7) ja +0 C. Tehdasasetus on C. A Jatkuva käyntiaika kompressorilla ennen kuin lisälämmitys sallitaan. Arvo on asetettavissa välillä 0 0 minuuttia. Tehdasasetus on 0 minuuttia. A7 Pysäytyslämpötila eli asetettu ulkolämpötila, jossa seisontarele () aktivoidaan ja FIGHTER 00 pysähtyy. Kun pysäytyslämpötila asetetaan välille -7 ja -0 C, menolämpötila rajoitetaan lineaarisesti välillä -7 C / 8 C ja -0 C / 0 C. Tehdasasetus on -0 C. A8 Pienin lämmityskäytön käyntiaika ennen kuin uusi sulatus sallitaan. Arvo on asetettavissa välillä 0 90 minuuttia. Tehdasasetus on 0 minuuttia. FIGHTER 00- lämpöpumpussa tehdasasetus on 0 minuuttia. A9 Sulatuksen käynnistyslämpötila (höyrystimen lämpötila). Arvo on säädettävissä välillä C. Tehdasasetus on C. A0 Sulatuksen pysäytyslämpötila (höyrystimen lämpötila). Arvo on säädettävissä välillä 0 0 C. Tehdasasetus on 0 C. A Pisin sallittu sulatusaika. Arvo on asetettavissa välillä minuuttia. Tehdasasetus on 7 minuuttia. A Sulatuksen manuaalinen aktivointi. Muuta arvo 0:sta :een ja vahvista enter-painikkeella. A Paluu tehdasasetuksiin. Muuta arvo 0:sta :een ja vahvista enter-painikkeella. FIGHTER 00

24 Asentajalle Ohjaus Ohjausehdot, kylmä ulkoilma Kun ulkolämpötilan anturin arvo (kanava T) laskee kanavalla A7 asetetun arvon alle, lämpöpumppu pysähtyy ja kanavalla S näkyy 0. Sekä lisälämmitysrele että seisontarele aktivoidaan silloin samanaikaisesti. Jos ulkolämpötilan anturi rekisteröi lämpötilan, joka on vähintään, C korkeampi kuin kanavalla A7 asetettu lämpötila, käynnistyy ajastin. Kun ajastin on saavuttanut minuuttia, deaktivoidaan sekä lisälämmitysrele että seisontarele, jotta lämpötila olisi sopiva kompressorin käynnistykselle. minuutin kuluttua sallitaan kompressorin käynnistys ja lisälämmitysrele aktivoidaan muutaman sekunnin kuluttua. Seisontarelettä ei aktivoida. Jos ulkolämpötila laskee näiden 0 minuutin kuluessa alle kanavan A7 arvon +, C, laskuri nollataan eikä se aloita laskemista uudelleen ennen kuin lämpötila on noussut riittävän korkeaksi. Ulkoilman lämpötila Utelufttemperatur utelufttemp. B = Asetettu lämpötila kylmälle ulkoilmalle (kanava A7). A = Asetettu lämpötila kylmälle ulkoilmalle +, C) Ulkolämpötilan anturin arvo (kanava T) laskee kanavalla A7 (B) asetetun arvon alapuolelle. Lämpöpumppu käynnisty ja molemmat releet aktivoidaan. Ulkolämpötila nousee, C kanavalla A7 (A) asetetun arvon yläpuolelle. Ajastin aloittaa nollasta. Ulkolämpötila laskee alle A:n. Ajastin nollataan ja se pysähtyy. Ulkolämpötila nousee taas yli A:n. Ajastin käynnistyy uudelleen (nollasta). Ajastin on laskenut minuuttiin. Molemmat releet deaktivoidaan. Ajastin on laskenut 0 minuuttiin. Kompressorin käynnistyminen sallitaan. A B Vihjeitä: Lämpöpumpun ulkolämpötilan anturin arvo on voimassa. Jos VVM 00/SMO 0 on liitetty, ei käytetä valikon.0 arvoa vaan valikossa.9 näkyvää ulkolämpötilan arvoa. Ohjausehdot, sulatus Ajastimen arvo suurenee joka minuutti, jonka aikana kompressori on ollut käynnissä ja höyrystimen lämpötila (kanava T7) on laskenut kanavan A9 asetuksen alle. Kun ajastin saavuttaa kanavalla A8 asetetun arvon, käynnistyy sulatus. Sulatus tapahtuu seuraavasti:. -tieventtiili vaihtaa sulatukselle. Puhallin pysähtyy ja kompressori jatkaa käyntiään.. Kun sulatus on valmis, puhallin käynnistyy ja käy 0 sekunnin ajan. Sen jälkeen -tieventtiili vaihtaa takaisin lämmityskäytölle.. Ulkolämpötilan anturi on lukittu ja korkean paluulämpötilan hälytys on estetty sulatuksen aikana ja kahden minuutin ajan sen jälkeen. Sulatus voi keskeytyä syystä:. Höyrystimen lämpötilan anturin lämpötila on saavuttanut kanavalla A0 asetetun lämpötilan. Normaali pysäytys.. Sulatus on ollut käynnissä yli kanavalla A asetetun ajan. Tämä voi johtua siitä, että lämmönlähteessä on liian vähän energiaa, höyrystimen anturi on väärin asennettu ja lähettää liian alhaisen lämpötilan (ts. kylmän ulkoilman lämpötilan) tai kompressori ei toimi oikein.. Paluulämpotilan anturin lämpötila laskee alle 0 C.. Korkeapainevahti laukeaa sulatuksen aikana. Ilmaistaan hälytyksellä 0 kanavalla S. Kompressori pysähtyy tämän tapahtuessa. Jos paine on minuuttia myöhemmin laskenut, kompressorin voi käynnistää tavalliseen tapaan. Muussa tapauksessa annetaan pysyvä hälytys liian suuresta paineesta (hälytys 0). FIGHTER 00

25 Asentajalle Anturien sijainti Anturien sijainti LP HP Ulkolämpötilan anturi Alipainevahti Korkeapainevahti 8 Lämpötila-anturi, höyrystin 88 Lämpötila-anturi, käyttövesi 89 Lämpötila-anturi, menojohto 90 Lämpötila-anturi, imukaasu 9 Lämpötila-anturi, kuumakaasu 9 Lämpötila-anturi, paluujohto NO NC O/C 89 0V 9 Hjälpkontaktor (ingår ej vid leverans) Lämpötilan anturin tiedot Lämpötila ( C) Resistanssi (kω) Jännite (V) -0 0,,78-7,,70-0,,0-9,9,7-0 9,0, -,9, -0,,90 -,7, 0 9,8,8 7,,09 0,97,80,7,0 0,7,,00,9 0,,70,9,7 0,0,7,,09 0,08 0,9 Kuumakaasuanturin tiedot Lämpötila ( C) Resistanssi (kω) Jännite (V) 0,7,7,, 0, 0,97,07 0,88 0 0,87 0,7 0,7 0, 70 0, 0, 7 0, 0,9 80 0,7 0, 8 0, 0,8 90 0, 0, 9 0, 0,9 00 0,7 0, 0 0, 0, 0 0, 0,0 0,9 0,8 0 0,7 0, 0, 0, 0 0, 0, 0, 0, 0 0, 0, FIGHTER 00

26 Asentajalle Sähkökytkentäkaavio Sähkökytkentäkaavio FIGHTER 00

27 Asentajalle Sähkökytkentäkaavio FIGHTER 00

28 Asentajalle Sähkökytkentäkaavio FIGHTER 00

29 Asentajalle Sähkökytkentäkaavio FIGHTER 00 7

30 Muuta Tekniset tiedot Tekniset tiedot Komponenttien sijainti NIBE FIGHTER 00

31 Muuta Tekniset tiedot Komponenttiluettelo Automaattivaroke 7 Huoltoliitäntä, alipaine 9 Liitinrima, syöttöjohdot Liitinrima, latauspumppu, summahälytys Liitinrima, lisälämpö, seisonta Lämpötilan anturi, ulkoilma 7 Höyrystin 8 Lauhdutin 9 -tieventtiili Tippakourun lämmitin Kompressorilämmitin Moottorinsuoja, ml. palautin 7 Kompressori 9 Relekortti ja verkko-osa 0 Liitinrima, termostaatti Alipainevahti Ohjauskortti ja näyttö Puhallin 7 Plus-painike 8 Miinus-painike 9 Enter-painike 0 Reset-painike Korkeapainevahti Huoltoliitäntä, ylipaine Näytön kontrasti Tiedonsiirtoliitäntä 8 Paisuntaventtiili 7 Käyntikondensaattori, puhallin 0 Häiriösuodatin Erotin (sisältyy toimitukseen) Kuivaussuodatin Takaiskuventtiili 8 Kontaktori, kompressori 70 Liitäntä, lämpöjohto meno F 00, G (Ø8 mm) 7 Liitäntä, lämpöjohto paluu F 00, G (Ø8 mm) 8 Lämpötila-anturi, höyrystin 88 Lämpötila-anturi, käyttövesi 89 Lämpötila-anturi, menojohto 90 Lämpötila-anturi, imukaasu 9 Lämpötila-anturi, kuumakaasu 9 Lämpötila-anturi, paluujohto 9 Tyyppikilpi 97 Pehmokäynnistysrele 00 Kaapeliläpivienti, syöttöjohdot 0 Kaapeliläpivienti, anturit 0 Valmistenumero Kaapeliläpivienti, syöttöjohdot ~, m 0 NIBE FIGHTER 00 9

32 Muuta Tekniset tiedot Äänenpainetasot FIGHTER 00 sijoitetaan useimmiten talon seinustalle, mistä on seurauksena suunnattu melun leviäminen. Tämä pitää ottaa huomioon. Siksi on aina pyrittävä valitsemaan asennuspaikaksi se talon puoli, jossa melusta on vähiten haittaa naapureille. Äänenpainetasoihin vaikuttavat seinät, muurit, maanpinnan korkeuserot ym. ja niitä pitää sen vuoksi pitää suunta antavina. FIGHTER 00 toimii kesällä hitaalla puhallinnopeudella ja muun ajan nopealla puhallinnopeudella. m m 0 m Äänenpainetaso metrin etäisyydellä. Puhallin hidas/nopea Äänenpainetaso metrin etäisyydellä. Puhallin hidas/nopea Äänenpainetaso 0 metrin etäisyydellä. Puhallin hidas/nopea FIGHTER 00-8 FIGHTER 00-0 FIGHTER 00- db(a) /8 /8 0/ db(a) 0/ 0/ 8/0 db(a) /8 /8 0/ 0 NIBE FIGHTER 00

33 m m 0 mm 0 mm Muuta Tekniset tiedot Mitat ja varattavien mittojen koordinaatit Lämpöpumpun taakse on jätettävä 0 mm vapaata tilaa mahdollista huoltoa varten. Lämpöpumpun edessä ja yläpuolella on oltava 000 mm tila mahdollista huoltoa varten. Fritt utrymme bakom Fritt Vapaa utrymme tila takana bakom Vapaa tila Fritt utrymme Fritt utrymme Minimietäisyys Min. F 00 avstånd lämpöpumppujen användning vid av flera välillä F mm Min. avstånd vid användning av flera F mm Vapaa tila edessä Fritt utrymme framför Fritt utrymme framför NIBE FIGHTER 00

34 Muuta Tekniset tiedot Tekniset tiedot Tyyppi FIGHTER 00-8 FIGHTER 00-0 FIGHTER 00- Antoteho/Ottoteho* lämpötilassa / C ** (kw) 7,/, 9,/,,7/, Antoteho/Ottoteho* lämpötilassa 7/ C ** (kw) 8,7/, 0,7/,7,/,7 Antoteho/Ottoteho* lämpötilassa -7/ C ** (kw),7/, 7,/,8 9,/,8 Antoteho/Ottoteho* lämpötilassa 0/ C ** (kw) 7,0/, 8,/,9,7/,0 Antoteho/Ottoteho* lämpötilassa 7/ C ** (kw) 8,/, 0,/,,/, Antoteho/Ottoteho* lämpötilassa -7/0 C ** (kw),/, 7,0/, 9,/, Antoteho/Ottoteho* lämpötilassa /0 C ** (kw) 7,/, 8,8/,,/, Antoteho/Ottoteho* lämpötilassa 7/0 C ** (kw) 8,/, 0,0/,,9/, Antoteho/Ottoteho* lämpötilassa /0 C ** (kw) 9,9/,7,/,,/,8 Antoteho/Ottoteho* lämpötilassa -0/0 C ** (kw),/,,7/,9,/,9 Käynnistysvirta (A) Moottorisuojan asetus (A) 7 9 Pehmokäynnistysrele Käyttöjännite Kompressori * Kompressori, puhallin ja ohjaus. Sulatus pienentää otto- ja antotehon suhdetta noin 0 %. ** Ulkolämpötila/Menolämpötila vakiovaruste x 00 V + N + PE 0 Hz scroll-kompressori Nimellinen lämpöjohtovirtaus (l/s) 0,0 0, 0, Sisäinen painehäviö nimellisvirtauksella (kpa),,0, Minimipaine/Maksimipaine lämpöjohtopuoli (bar) 0,/, Ilmavirta (m /h) 0/70 0/70 0/00 Nimellisteho, puhallin (W) 70/00 70/00 0/80 Varoke (A) 0 Kotelointiluokka IP Suurin lämpöjohdon menolämpötila ( C) 8 Kylmäainemäärä (R0A) (kg),0,0, Lämpöjohtoliitäntä ulk. Ø Sulatusjärjestelmä G (Ø 8 mm) kuumakaasusulatus Katkaisuarvo, korkeapainevahti (bar) 9 Katkaisuarvo, alipainevahti (bar) 0, Ero, korkeapainevahti (bar) -7 Ero, alipainevahti (bar) +0,7 Korkeus ml. säätöjalat (mm) 0 Leveys mm (mm) 00 Syvyys mm (mm) 00 Paino kg (kg) 0 Väri harjattu ruostumaton teräs/musta Alin käyttölämpötila, ulkoilma/menojohto ( C) -0/0 (-7/8) Ylin käyttölämpötila, ulkoilma/menojohto ( C) /8 Tuotenumero NIBE FIGHTER 00

35 LEK LEK LEK Varmtvandstemp Brauchwassertemp.0. Hotwatertemperature.0. Muuta Tekniset tiedot Erillinen varuste-erä, sisältyy toimitukseen Suodatin R LEK letkua (R) ja tiivistettä Lisävarusteet LEK LEK tyska VVM 00 Käyttövesimoduuli (vain FIGHTER 00-8 ja -0) Tuotenumero SMO 0 Säätökeskus Tuotenumero Kaksoisvaippainen lämminvesivaraaja VPA 00/00 Tuotenumero VPA 0/00 Tuotenumero LEK 0 C Käyttöveden lämpötilan ohjaus VST Vaihtoventtiili, Cu Ø8 Suurin suositeltu teho, kw Tuotenumero 089 Käyttöveden lämpötilan ohjaus VST 0 Vaihtoventtiili, DN (/ ) Suurin suositeltu teho, 0 kw Tuotenumero RT 0 Huonetermostaatti Tuotenumero 8 Apurele, HR 0 Tuotenumero 089 NIBE FIGHTER 00

36 Muuta Toimenpiteet käyttöhäiriöiden yhteydessä Toimenpiteet käyttöhäiriöiden yhteydessä Tilan tarkastus Selaa plus-painikkeella kanavalle S, jossa voit lukea tilan ja mahdolliset hälytykset. Katso myös kappale Ohjaus Kanavien kuvaus. Syy: Aikaehdot eivät salli käynnistystä. Toimenpide: Odota kunnes asetetut ehdot ovat kuluneet. (Käynnistysehdot täyttyvät, kun näytössä vilkkuu C.) FIGHTER 00 pois päältä Syy: Ulkoinen säätölaitteisto ei ole antanut käynnistyssignaalia. Toimenpide: Tarkasta säätölaitteiston asetukset. Syy: Ulkolämpötila yli C. Ilmaistaan koodilla kanavalla S. Toimenpide: Odota kunnes ulkolämpötila on laskenut alle C. Syy: Varoke on lauennut. Toimenpide: Vaihda tai palauta varoke. Ota yhteys huoltoon, jos varoke laukeaa toistuvasti. Syy: Moottorisuoja on lauennut. Ilmaistaan koodilla 07 kanavalla S. Toimenpide: Tarkasta varokkeet. Syy: Kylmä sää. Ilmaistaan koodilla 0 kanavalla S. Toimenpide: Odota kunnes ulkolämpötila on noussut yli asetetun pysäytysarvon. Syy: Lauennut korkeapainevahti. Ilmaistaan koodilla 0 kanavalla S. Toimenpide: Tarkasta, että järjestelmä on kunnolla ilmattu. Tarkasta varokkeet. Tarkasta, ettei suodatin ole tukossa. Tarkasta, että kiertopumppu pyörii. Ota yhteys huoltoon, ellei vika häviä. Syy: korkea menojohdon lämpötila (T.) Ilmaistaan koodilla kanavalla S. Toimenpide: Tarkasta täyttövirtaus sekä suodatin, joka voi olla osittain tukossa. Syy: Korkea paluujohdon lämpötila (T). Ilmaistaan koodilla 0 kanavalla S. Toimenpide: Tarkasta täyttövirtaus ja huomioi kompressorin rajoitukset alhaisissa ulkolämpötiloissa. Syy: Sulatus epäonnistui. Ilmaistaan koodilla kanavalla S. Toimenpide: Tarkasta täyttövirtaus. Syy: Lyhyet käyntiajat. Ilmaistaan koodilla kanavalla S. Toimenpide: Tarkasta termostaatin kytkentäero. Tarkasta käyttöveden käynnistyslämpötila (valikko.) mahdollisessa VVM / SMO -säätöyksikössä. Syy: Lauennut alipainevahti. Ilmaistaan koodilla 0 kanavalla S. Toimenpide: Tarkasta, että ilma voi virrata vapaasti. Ota yhteys huoltoon, ellei vika häviä. Syy: Väärin asennettu meno- tai paluujohdon lämpötilan anturi. Ilmaistaan koodilla kanavalla S. Toimenpide: Ota yhteys huoltoon. Syy: Lämpöpumppu ei sulata. Toimenpide: Tarkasta paluulämpötilan anturin lämpötila (kanava T). Jos se on alle 0 C lämpöpumppua ei sulateta. Tarkasta höyrystimen lämpötilan anturin lämpötila (kanava T7). Jos se on suurempi kuin ulkolämpötila (kanava T) kompressorikäytön aikana, lämpöpumppua ei sulateta. Syy: Kuumakaasun lämpötila yli 0 C. Ilmaistaan koodilla 7 kanavalla S. Toimenpide: Ota yhteys huoltoon. Syy: Väärä pyörimissuunta. Ilmaistaan koodilla 8 kanavalla S. Toimenpide: Käyttöönoton tai sähkökeskuksen töiden jälkeen lue kappale Käyttöönotto ja säätö Käynnistys ja tarkastukset. Syy: Puhallin pysähtynyt. Ilmaistaan koodilla kanavalla S. Toimenpide: Ota yhteys huoltoon. Hälytykset kuitataan katkaisemalla ja kytkemällä lämpöpumpun jännitteensyöttö. Jos käyttöhäiriö ei korjaudu yllä mainituin toimenpitein, ota yhteys huoltoon. NIBE FIGHTER 00

37 Muuta Toimenpiteet käyttöhäiriöiden yhteydessä Tyhjennys, lämpöjohtopuoli Pitkäaikaisen sähkökatkoksen yhteydessä on suositeltavaa tyhjentää talon ulkopuolella oleva lämmitysjärjestelmän osa. (Katso luku "Putkiasennukset"). Huom! Koska FIGHTER 00 voidaan liittää moniin ulkoisiin yksiköihin, nekin on tarkastettava. Huom! Ruuveilla kiinnitetyt luukut saa avata vain valtuutetun asentajan valvonnassa. Huom! Tuotteen valmistenumero pitää aina mainita kaikissa yhteydenotoissa NIBEen. 0 NIBE FIGHTER 00

38 NIBE FIGHTER 00

39

40 CZ NIBE CZ, V Zavetri 78/, CZ Prague 7 Puh: Fax: centrala@nibe-cz.com DE NIBE Systemtechnik GmbH, Am Reiherpfahl, D-9 Celle Puh: 0/7-0 Fax: 0/ info@nibe.de DK Vølund Varmeteknik, Filial af NIBE AB, Brogårdsvej 7, 90 Videbæk Puh: Fax: info@volundvt.dk FI NIBE Haato, Valimotie 7, 00 Vantaa Puh: Fax: info@haato.com GB NIBE Energy Systems Ltd Puh: Fax: info@nibe.co.uk NL NIBE Energietechniek B.V. Postbus 797 ZG WILLEMSTAD NB Puh: Fax: info@nibeboilers.nl NO NIBE AB, Jerikoveien 0, 07 Oslo Puh: Fax: info@nibe.se PL NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 7, -70 BIAŁYSTOK Puh: Fax: sekretariat@biawar.com.pl NIBE AB Sweden, Box, Järnvägsgatan 0, SE-8 Markaryd Puh: +-(0) Fax: +-(0) info@nibe.se
