1 MOS FI ASENNUS- JA HUOLTO-OHJEET NIBE LEK

2

3 Sisältö Järjestelmän kuvaus 3 Huoltotoimenpiteet 4 Yleistä asentajalle 5 Kuljetus ja säilytys 5 Asennusten tarkastus 5 Asennus 5 Ohjaus 5 Putkiasennukset 6 Yleistä 6 Putkiliitäntä lämpöjohto 6 Vesitilavuudet 6 Painehäviö, lämpöjohtopuoli 6 Laiteliitännät 7 Yleistä 7 Lyhenteet 7 liitettynä VVM 300 moduuliin (vaihteleva lauhdutus) 7 liitettynä öljy-/pellettikattilaan SMO 10 säätöyksikön kanssa sekä lämminvesivaraajaan (vaihteleva lauhdutus) 8 Useita yhdessä SMO 10 säätöyksikön kanssa sekä lämminvesivaaraaja (vaihteleva lauhdutus) 9 liitetty EVC 13 sähkökattilaan (vaihteleva lauhdutus) 10 liitettynä sähkö-/öljykattilaan (vaihteleva lauhdutus) 11 liitettynä puukattilaan ja lämminvesivaraajaan (kiinteä lauhdutus) 12 Sähköliitännät 13 Kytkentä 13 Latauspumppu 14 Ulkoinen lämpökaapeli 14 Ulkolämpötila-anturi 14 Termostaattiohjaus 14 Lisälämmitys / seisonta 15 Lisälämmityksen kytkentäesimerkki 15 Summahälytyksen ulkoinen ilmaisu 15 Tasapainolämpötila 16 Pehmokäynnistysrele 16 Kompressorilämmitin 16 Vaihejärjestyksen tarkastus 16 Käynnistys ja tarkastukset 17 Jälkisäädöt, lämpöjohtopuoli 17 Säätö, täyttövirta 18 Ohjaus 19 Selvitys 19 Kanavien kuvaus 20 Ohjausehdot, kylmä ulkoilma 22 Ohjausehdot, sulatus 22 Anturien sijainti 23 Lämpötilan anturin tiedot 23 Kuumakaasuanturin tiedot 23 Sähkökytkentäkaavio 24 Tekniset tiedot 28 Komponenttien sijainti 28 Komponenttiluettelo 29 Äänenpainetasot 30 Mitat ja varattavien mittojen koordinaatit 31 Tekniset tiedot 32 Erillinen varuste-erä, sisältyy toimitukseen 33 Lisävarusteet 33 Toimenpiteet käyttöhäiriöiden yhteydessä _ 34 Tilan tarkastus 34 pois päältä 34 Tyhjennys, lämpöjohtopuoli 35 Käyttöönotto ja säätö 16 Valmistelut 16 Lämpöjohtojärjestelmän täyttö ja ilmaus 16 1

4 Omakotitalon omistajalle Yleistä Lue näiden asennus- ja hoito-ohjeiden kohta Omakotitalon omistajalle, jotta hyödyt parhaiten -lämpöpumpusta. on lämpöpumppu pientalojen, kerrostalojen sekä pienten teollisuuskiinteistöjen peruslämmitykseen. Lämmönlähteenä käytetään ulkoilmaa. on ruotsalainen pitkäikäinen ja luotettava laatutuote. Täytetään, kun lämpöpumppu on asennettu Valmistenumero (103) pitää aina mainita kaikissa yhteydenotoissa NIBEen. 064 _ Asennuspäivä Tyyppimerkintä - Asentajat Asetukset Kanava Tehdasasetus A1 Tiedonsiirto-osoite... 1 A2 Suurin paluulämpötila C A3 Kytkentäero, paluulämpötila... 4 C A4 Käynnistysväli, kompressori min A5 Tasapainolämpötila C A6 Viive, lisälämmitysrele min A7 Pysäytyslämpötila C A8 Minimiaika sulatusten välillä min A8 Minimiaika sulatusten välillä min (F ) A9 Aloita sulatus... 0 C A10 Lopeta sulatus C A11 Pisin sulatus... 7 min Päiväys Allek. 2

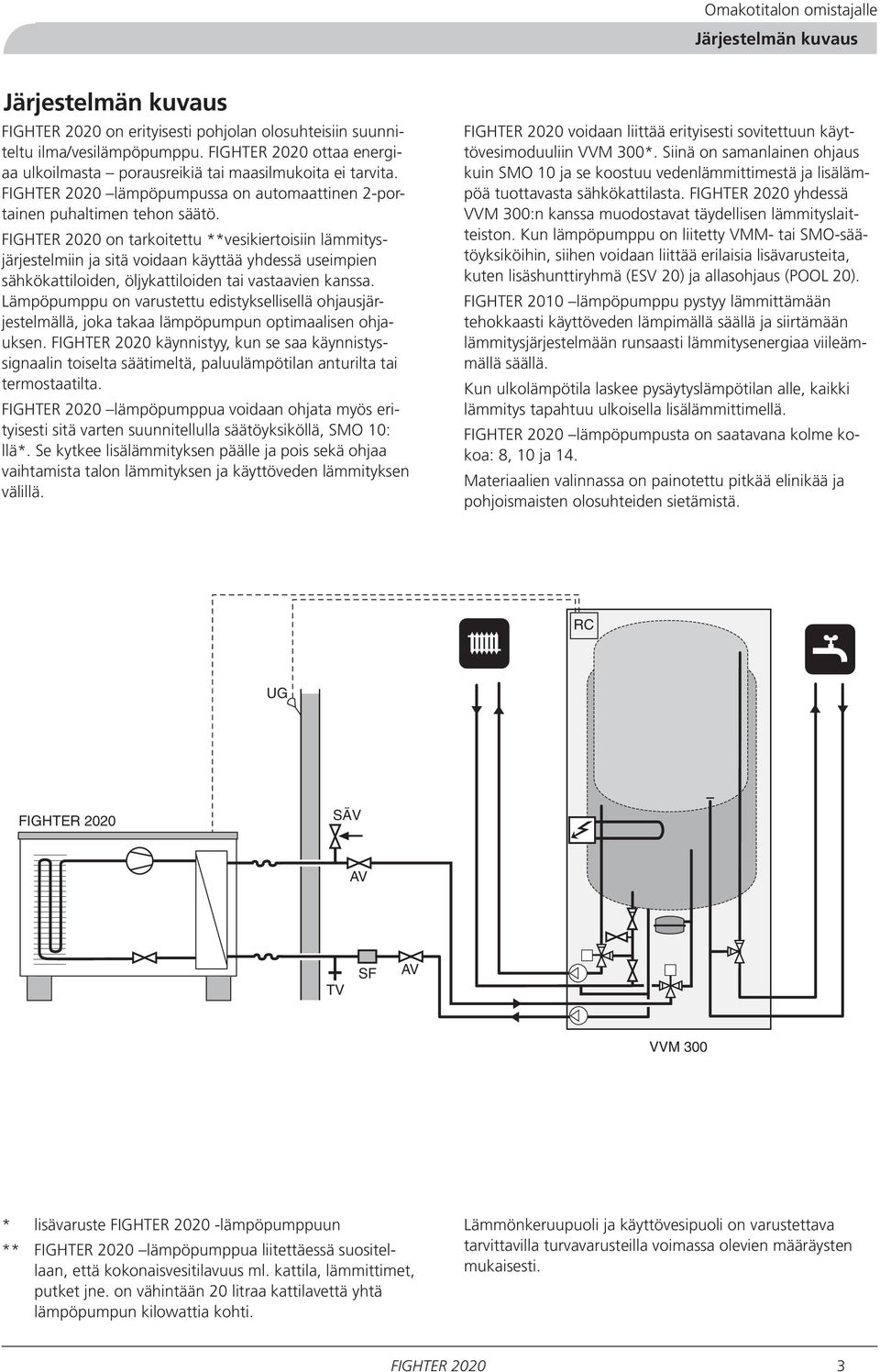

5 Omakotitalon omistajalle Järjestelmän kuvaus Järjestelmän kuvaus on erityisesti pohjolan olosuhteisiin suunniteltu ilma/vesilämpöpumppu. ottaa energiaa ulkoilmasta porausreikiä tai maasilmukoita ei tarvita. lämpöpumpussa on automaattinen 2-portainen puhaltimen tehon säätö. on tarkoitettu **vesikiertoisiin lämmitysjärjestelmiin ja sitä voidaan käyttää yhdessä useimpien sähkökattiloiden, öljykattiloiden tai vastaavien kanssa. Lämpöpumppu on varustettu edistyksellisellä ohjausjärjestelmällä, joka takaa lämpöpumpun optimaalisen ohjauksen. käynnistyy, kun se saa käynnistyssignaalin toiselta säätimeltä, paluulämpötilan anturilta tai termostaatilta. lämpöpumppua voidaan ohjata myös erityisesti sitä varten suunnitellulla säätöyksiköllä, SMO 10: llä*. Se kytkee lisälämmityksen päälle ja pois sekä ohjaa vaihtamista talon lämmityksen ja käyttöveden lämmityksen välillä. voidaan liittää erityisesti sovitettuun käyttövesimoduuliin VVM 300*. Siinä on samanlainen ohjaus kuin SMO 10 ja se koostuu vedenlämmittimestä ja lisälämpöä tuottavasta sähkökattilasta. yhdessä VVM 300:n kanssa muodostavat täydellisen lämmityslaitteiston. Kun lämpöpumppu on liitetty VMM- tai SMO-säätöyksiköihin, siihen voidaan liittää erilaisia lisävarusteita, kuten lisäshunttiryhmä (ESV 20) ja allasohjaus (POOL 20). FIGHTER 2010 lämpöpumppu pystyy lämmittämään tehokkaasti käyttöveden lämpimällä säällä ja siirtämään lämmitysjärjestelmään runsaasti lämmitysenergiaa viileämmällä säällä. Kun ulkolämpötila laskee pysäytyslämpötilan alle, kaikki lämmitys tapahtuu ulkoisella lisälämmittimellä. lämpöpumpusta on saatavana kolme kokoa: 8, 10 ja 14. Materiaalien valinnassa on painotettu pitkää elinikää ja pohjoismaisten olosuhteiden sietämistä. RC UG SÄV AV TV SF AV VVM 300 * lisävaruste -lämpöpumppuun ** lämpöpumppua liitettäessä suositellaan, että kokonaisvesitilavuus ml. kattila, lämmittimet, putket jne. on vähintään 20 litraa kattilavettä yhtä lämpöpumpun kilowattia kohti. Lämmönkeruupuoli ja käyttövesipuoli on varustettava tarvittavilla turvavarusteilla voimassa olevien määräysten mukaisesti. 3

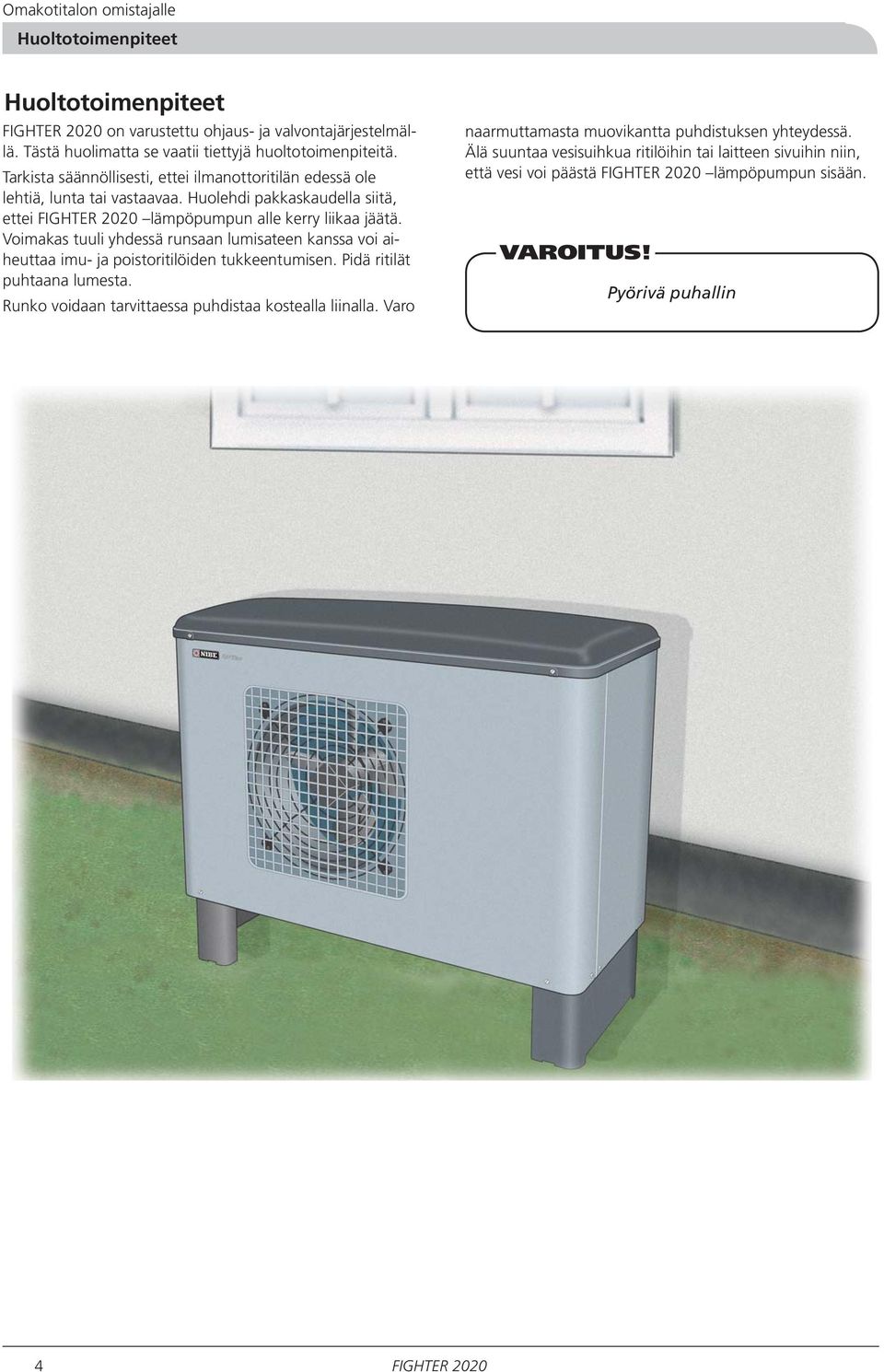

6 Omakotitalon omistajalle Huoltotoimenpiteet Huoltotoimenpiteet on varustettu ohjaus- ja valvontajärjestelmällä. Tästä huolimatta se vaatii tiettyjä huoltotoimenpiteitä. Tarkista säännöllisesti, ettei ilmanottoritilän edessä ole lehtiä, lunta tai vastaavaa. Huolehdi pakkaskaudella siitä, ettei lämpöpumpun alle kerry liikaa jäätä. Voimakas tuuli yhdessä runsaan lumisateen kanssa voi aiheuttaa imu- ja poistoritilöiden tukkeentumisen. Pidä ritilät puhtaana lumesta. Runko voidaan tarvittaessa puhdistaa kostealla liinalla. Varo naarmuttamasta muovikantta puhdistuksen yhteydessä. Älä suuntaa vesisuihkua ritilöihin tai laitteen sivuihin niin, että vesi voi päästä lämpöpumpun sisään. VAROITUS! Pyörivä puhallin 4

7 3 m 350 mm Asentajalle Yleistä asentajalle Yleistä asentajalle Kuljetus ja säilytys on kuljetettava ja säilytettävä pystyasennossa. Asennusten tarkastus Ennen käyttöönottoa kattilajärjestelmä on tarkastettava voimassa olevien sääntöjen mukaan. Tarkastuksen saa tehdä vain tehtävään pätevä henkilö ja siitä on tehtävä tarkastuspöytäkirja. Edellä mainittu koskee suljettuja lämmitysjärjestelmiä. Jos lämpöpumppu vaihdetaan, sen asennus on myös tarkastettava. Asennus tulee asettaa ulos vakaalle alustalle, mieluiten betonijalustalle. lämpöpumppua ei tulisi sijoittaa melulle arkojen seinien esim. makuuhuoneen ulkoseinän viereen. Järjestelmä ei saa myöskään häiritä naapureita. Lämpöpumpusta saattaa valua runsaasti kondenssivettä ja sulamisvettä sulatuksen yhteydessä. Huolehdi sijoituspaikan vedenpoistosta ja varmista, ettei vesi valu käytäville tai vastaaville pinnoille, jottei vesi jäätyessään aiheuta liukastumisvaaraa. Kondenssivesi kannattaa johtaa sadevesikaivoon tai vastaavaan. :n ja seinän välisen etäisyyden on oltava vähintään 350 mm. lämpöpumpun edessä ja yläpuolella pitää olla vähintään 1 metri vapaata tilaa. lämpöpumppua ei saa sijoittaa niin, että ulkoilma muodostaa ympärikierron. Se pienentää tehoa ja heikentää hyötysuhdetta. Ohjaus on varustettu sisäisellä elektronisella ohjausjärjestelmällä, joka ohjaa lämpöpumpun toiminnan kannalta tärkeitä toimintoja. Se ohjaa sulatusta, pysäytystä maks./min-lämpötiloissa, kompressorilämmittimen ja tippakourun lämmittimen kytkentää sekä valvoo moottorisuojia ja painevahteja. Lisäksi voidaan lukea käynnistysten lukumäärä ja käyttöaika. Sisäinen ohjausjärjestelmä säädetään asennuksen yhteydessä ja sitä voidaan käyttää huollon yhteydessä. Normaalikäytön aikana talon omistajan ei tarvitse puuttua ohjaukseen. lämpöpumpussa on sisäinen elektroninen paluulämpötilan anturi, joka rajoittaa paluulämpötilaa. lämpöpumppu voidaan kytkeä päälle ja pois myös toisen ohjausjärjestelmän tai termostaatin signaaleilla. Kun lämpöpumppua ohjataan SMO 10 tai VVM 300 moduulilla, ohjaus on selostettu kyseisessä ohjeessa. SMO ja VVM kommunikoivat lämpöpumpun kanssa eli sen asetukset ja mittausarvot voidaan säätää ja lukea SMO/VVM-säätöyksiköillä. Fritt Vapaa utrymme tila takana bakom Vapaa tila Fritt utrymme Minimietäisyys Min. F 2020 avstånd lämpöpumppujen användning vid av flera välillä F mm Vapaa tila edessä Fritt utrymme framför Huom! lämpöpumppua ei saa sijoittaa niin, että ulkoilma muodostaa ympärikierron. 5

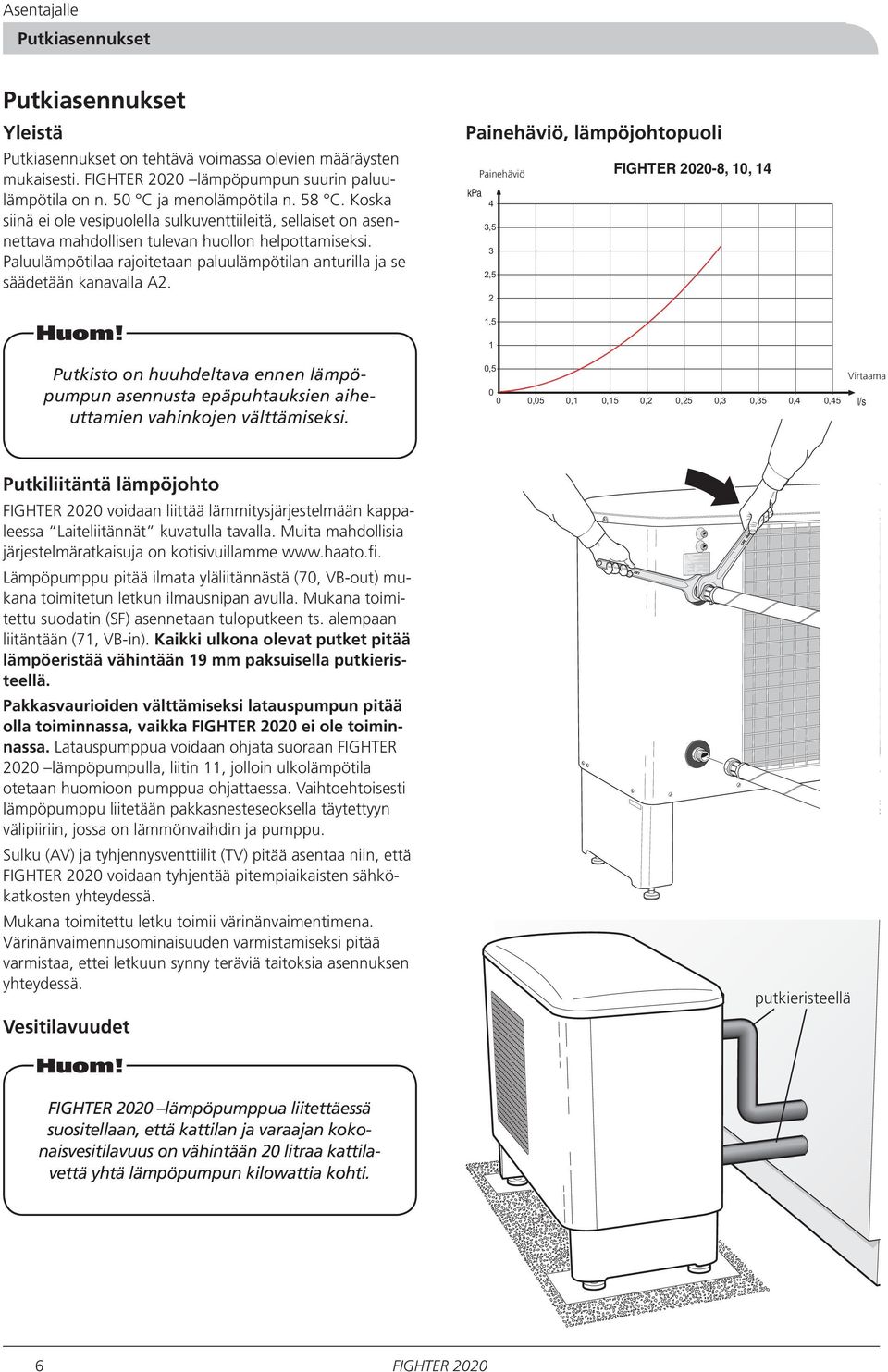

8 Putkiasennukset Putkiasennukset Yleistä Putkiasennukset on tehtävä voimassa olevien määräysten mukaisesti. lämpöpumpun suurin paluulämpötila on n. 50 C ja menolämpötila n. 58 C. Koska siinä ei ole vesipuolella sulkuventtiileitä, sellaiset on asennettava mahdollisen tulevan huollon helpottamiseksi. Paluulämpötilaa rajoitetaan paluulämpötilan anturilla ja se säädetään kanavalla A2. Huom! Putkisto on huuhdeltava ennen lämpöpumpun asennusta epäpuhtauksien aiheuttamien vahinkojen välttämiseksi. Painehäviö, lämpöjohtopuoli Painehäviö Tryckfall kpa 4 3,5 3 2,5 2 1,5 1 0,5-8, 10, ,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 Virtaama Flöde l/s Putkiliitäntä lämpöjohto voidaan liittää lämmitysjärjestelmään kappaleessa Laiteliitännät kuvatulla tavalla. Muita mahdollisia järjestelmäratkaisuja on kotisivuillamme Lämpöpumppu pitää ilmata yläliitännästä (70, VB-out) mukana toimitetun letkun ilmausnipan avulla. Mukana toimitettu suodatin (SF) asennetaan tuloputkeen ts. alempaan liitäntään (71, VB-in). Kaikki ulkona olevat putket pitää lämpöeristää vähintään 19 mm paksuisella putkieristeellä. Pakkasvaurioiden välttämiseksi latauspumpun pitää olla toiminnassa, vaikka ei ole toiminnassa. Latauspumppua voidaan ohjata suoraan FIGHTER 2020 lämpöpumpulla, liitin 11, jolloin ulkolämpötila otetaan huomioon pumppua ohjattaessa. Vaihtoehtoisesti lämpöpumppu liitetään pakkasnesteseoksella täytettyyn välipiiriin, jossa on lämmönvaihdin ja pumppu. Sulku (AV) ja tyhjennysventtiilit (TV) pitää asentaa niin, että voidaan tyhjentää pitempiaikaisten sähkökatkosten yhteydessä. Mukana toimitettu letku toimii värinän vaimentimena. Värinänvaimennusominaisuuden varmistamiseksi pitää varmistaa, ettei letkuun synny teräviä taitoksia asennuksen yhteydessä. Vesitilavuudet putkieristeellä Huom! lämpöpumppua liitettäessä suositellaan, että kattilan ja varaajan kokonaisvesitilavuus on vähintään 20 litraa kattilavettä yhtä lämpöpumpun kilowattia kohti. L 6

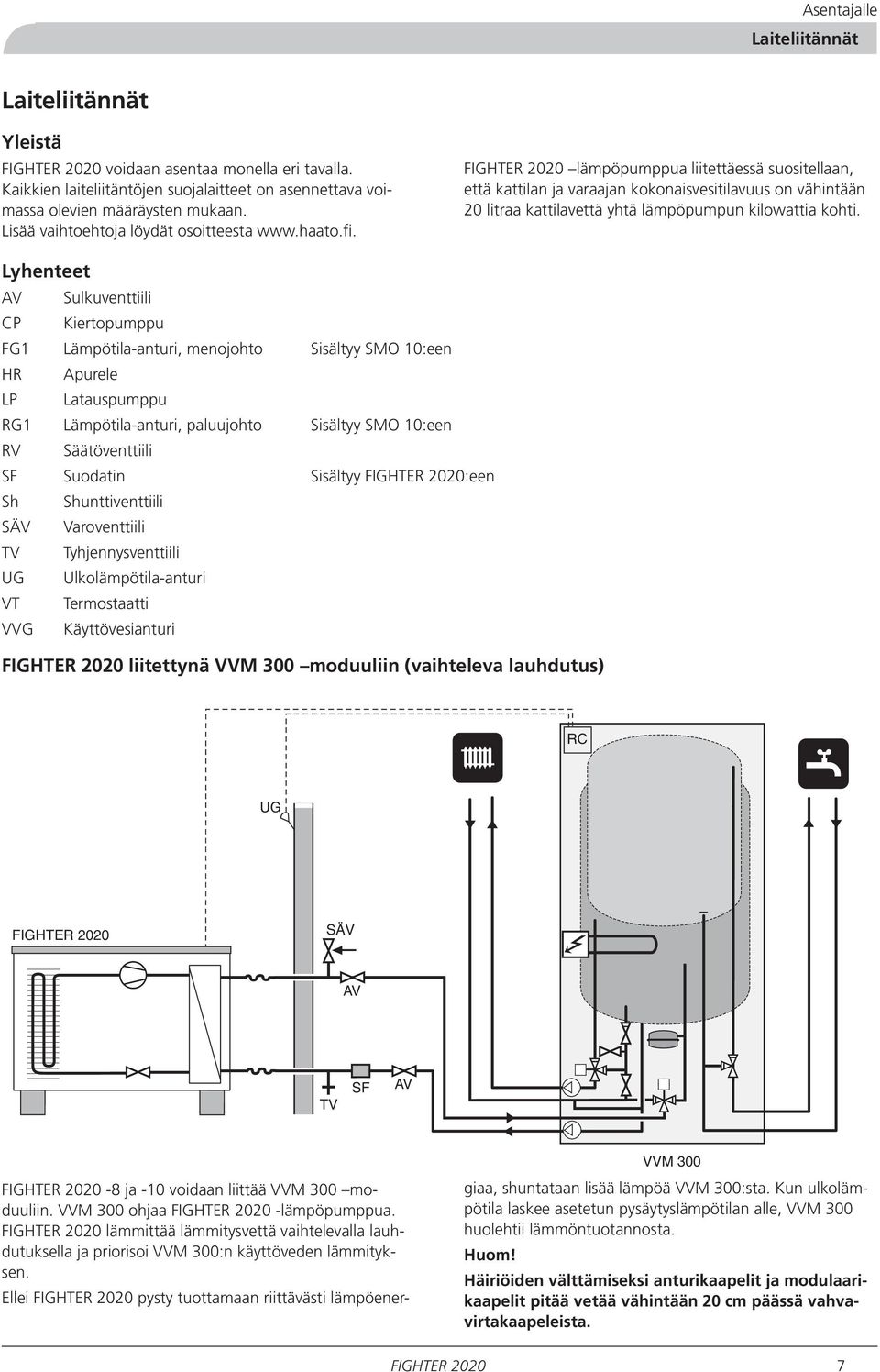

9 Laiteliitännät Laiteliitännät Yleistä voidaan asentaa monella eri tavalla. Kaikkien laiteliitäntöjen suojalaitteet on asennettava voimassa olevien määräysten mukaan. Lisää vaihtoehtoja löydät osoitteesta lämpöpumppua liitettäessä suositellaan, että kattilan ja varaajan kokonaisvesitilavuus on vähintään 20 litraa kattilavettä yhtä lämpöpumpun kilowattia kohti. Lyhenteet AV Sulkuventtiili CP Kiertopumppu FG1 Lämpötila-anturi, menojohto Sisältyy SMO 10:een HR Apurele LP Latauspumppu RG1 Lämpötila-anturi, paluujohto Sisältyy SMO 10:een RV Säätöventtiili SF Suodatin Sisältyy :een Sh Shunttiventtiili SÄV Varoventtiili TV Tyhjennysventtiili UG Ulkolämpötila-anturi VT Termostaatti VVG Käyttövesianturi liitettynä VVM 300 moduuliin (vaihteleva lauhdutus) RC UG SÄV AV TV SF AV -8 ja -10 voidaan liittää VVM 300 moduuliin. VVM 300 ohjaa -lämpöpumppua. lämmittää lämmitysvettä vaihtelevalla lauhdutuksella ja priorisoi VVM 300:n käyttöveden lämmityksen. Ellei pysty tuottamaan riittävästi lämpöener- VVM 300 giaa, shuntataan lisää lämpöä VVM 300:sta. Kun ulkolämpötila laskee asetetun pysäytyslämpötilan alle, VVM 300 huolehtii lämmöntuotannosta. Huom! Häiriöiden välttämiseksi anturikaapelit ja modulaarikaapelit pitää vetää vähintään 20 cm päässä vahvavirtakaapeleista. 7

10 Laiteliitännät liitettynä öljy-/pellettikattilaan SMO 10 säätöyksikön kanssa sekä lämminvesivaraajaan (vaihteleva lauhdutus) SMO 10 P SV1 HR FG1 CP1 PG RG1 HR SÄV VXV1 UG HR VVG HR SF RV LP1 SMO 10 ohjaa -lämpöpumppua, öljykattilaa, kiertopumppuja, shuntteja jne. lämmittää lämmitysvettä vaihtelevalla lauhdutuksella ja priorisoi käyttöveden lämmityksen vaihtoventtiilin VXV1 kautta. Ellei pysty tuottamaan riittävästi lämpöenergiaa, öljykattila käynnistyy ja järjestelmään shuntataan lisää lämpöä. Huom! Häiriöiden välttämiseksi anturikaapelit ja modulaarikaapelit pitää vetää vähintään 20 cm päässä vahvavirtakaapeleista. 8

11 Laiteliitännät Useita yhdessä SMO 10 säätöyksikön kanssa sekä lämminvesivaaraaja (vaihteleva lauhdutus) SMO 10 P SV1 FG1 HR CP1 HR PG RG1 BV UG SÄV VP2 AV BV SÄV SF TV RG LP2 SÄV VP1 VXV1 HR AV BV VVG SF TV RG LP1 SMO 10 voi ohjata enintään yhdeksää lämpöpumppua (joista enintään 1 käyttöveden tuotantoon), sähkökasettia, kiertopumppua, shunttia jne. lämmittää lämmitysvettä vaihtelevalla lauhdutuksella ja priorisoi käyttöveden lämmityksen vaihtoventtiilin VXV1 kautta. VP1 tuottaa käyttövettä. Ellei pysty tuottamaan riittävästi lämpöenergiaa, shuntataan lisää lämpöä öljykattilasta. Kun lisälämpö on kytketty, käyttövesi lämmitetään lämminvesivaraajan sähkövastuksella. Huom! Häiriöiden välttämiseksi anturikaapelit ja modulaarikaapelit pitää vetää vähintään 20 cm päässä vahvavirtakaapeleista. 9

12 Laiteliitännät liitetty EVC 13 sähkökattilaan (vaihteleva lauhdutus) RT 10 EVC 13 SÄV AV TV SF RV lämpöpumppua ohjataan huonetermostaatilla. lämmittää lämmitysjärjestelmän paluuvettä vaihtelevalla lauhdutuksella. Ellei pysty tuottamaan riittävästi lämpöenergiaa, kytketään lisäenergia olemassa olevalla säätölaitteistolla. :n automatiikan avulla lisälämpö voidaan estää asetetun ulkolämpötilan yläpuolella. Lämpöjohtovesi kiertää :ssa myös asetetun pysäytyslämpötilan vallitessa. Käyttövesi lämmitetään pelkästään olemassa olevalla lämminvesivaraajalla. EVC 13:sta valitaan sellainen lämpökäyrä, ettei FIGHTER 2020 lämpöpumppua häiritä. Tähän vaihtoehtoon tarvitaan lisävaruste RT 10. Huom! Häiriöiden välttämiseksi anturikaapelit ja modulaarikaapelit pitää vetää vähintään 20 cm päässä vahvavirtakaapeleista. 10

13 Laiteliitännät liitettynä sähkö-/öljykattilaan (vaihteleva lauhdutus) RT 10 P RC SÄV Ulkoinen Extern alt tai olemassa befintlig oleva reglerutrustning. säätöjärjestelmä AV SF TV RV LP lämpöpumppua ohjataan huonetermostaatilla. lämmittää lämmitysjärjestelmän paluuvettä vaihtelevalla lauhdutuksella. Ellei pysty tuottamaan riittävästi lämpöenergiaa, shuntataan lisää lämpöä olemassa olevalla säätölaitteistolla. :n automatiikan avulla lisälämpö voidaan estää asetetun tasapainolämpötilan yläpuolella. Käyttövesi lämmitetään olemassa olevalla sähkö-/öljykattilalla. Tähän vaihtoehtoon tarvitaan lisävaruste RT

14 Laiteliitännät liitettynä puukattilaan ja lämminvesivaraajaan (kiinteä lauhdutus) UG RC Ulkoinen Extern alt tai olemassa befintlig reglerutrustning. oleva säätöjärjestelmä SÄV BV AV VT TV SF RV LP1 VVB / ACK Vedpanna Puukattila varaa vedenlämmitintä/varaajaa (VVB/ACK). Puukattilalla lämmitettäessä lämpöpumppu ja sähkövastus kytkeytyvät irti termostaatin (VT) lämpötilan noustessa ja kytkeytyvät taas lämpötilan laskiessa. Itsekierron lämpöpumpun kautta estää vastaventtiili (BV). 12

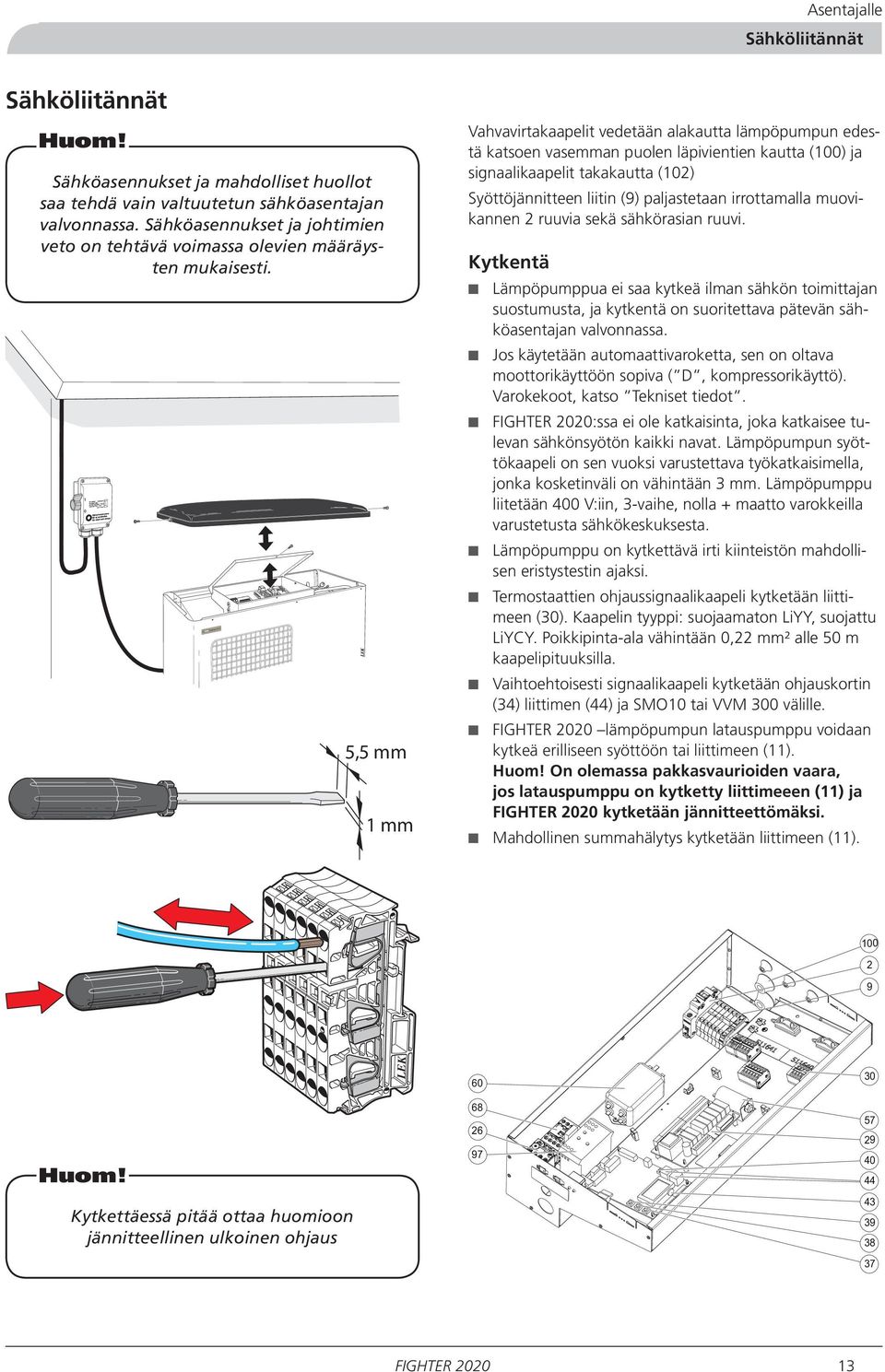

15 Sähköliitännät Sähköliitännät Huom! Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. 5,5 mm 1 mm Vahvavirtakaapelit vedetään alakautta lämpöpumpun edestä katsoen vasemman puolen läpivientien kautta (100) ja signaalikaapelit takakautta (102) Syöttöjännitteen liitin (9) paljastetaan irrottamalla muovikannen 2 ruuvia sekä sähkörasian ruuvi. Kytkentä Lämpöpumppua ei saa kytkeä ilman sähkön toimittajan suostumusta, ja kytkentä on suoritettava pätevän sähköasentajan valvonnassa. Jos käytetään automaattivaroketta, sen on oltava moottorikäyttöön sopiva ( D, kompressorikäyttö). Varokekoot, katso Tekniset tiedot. :ssa ei ole katkaisinta, joka katkaisee tulevan sähkönsyötön kaikki navat. Lämpöpumpun syöttökaapeli on sen vuoksi varustettava työkatkaisimella, jonka kosketinväli on vähintään 3 mm. Lämpöpumppu liitetään 400 V:iin, 3-vaihe, nolla + maatto varokkeilla varustetusta sähkökeskuksesta. Lämpöpumppu on kytkettävä irti kiinteistön mahdollisen eristystestin ajaksi. Termostaattien ohjaussignaalikaapeli kytketään liittimeen (30). Kaapelin tyyppi: suojaamaton LiYY, suojattu LiYCY. Poikkipinta-ala vähintään 0,22 mm² alle 50 m kaapelipituuksilla. Vaihtoehtoisesti signaalikaapeli kytketään ohjauskortin (34) liittimen (44) ja SMO10 tai VVM 300 välille. lämpöpumpun latauspumppu voidaan kytkeä erilliseen syöttöön tai liittimeen (11). Huom! On olemassa pakkasvaurioiden vaara, jos latauspumppu on kytketty liittimeeen (11) ja kytketään jännitteettömäksi. Mahdollinen summahälytys kytketään liittimeen (11) LEK Huom! Kytkettäessä pitää ottaa huomioon jännitteellinen ulkoinen ohjaus

16 Sähköliitännät Latauspumppu Kun latauspumppu kytketään liittimen X11 (11) paikkoihin 3 ja 4, ohjaa pumppua. Pumpun toiminta riippuu :n tilasta, lämmitys-/käyttövesitarpeesta ja ulkolämpötilasta. ohjaa pumppua. Pakkassuojaustoiminto Kun lämpötila laskee alle +2 C, latauspumppu käy jaksoittain ja alle -20 C lämpötilassa se käy jatkuvasti. Tämä edellyttää, että on jännitteellinen. Huom! On olemassa pakkasvaurioiden vaara, jos latauspumppu on kytketty liittimeeen X11 (11) ja kytketään jännitteettömäksi. Signal Signaali, vid ei icke hälytys larm Signal Signaali, vid hälytys larm Laddpump Latauspumppu Extern Ulkoinen värmekabel lämpökaapeli N ULKOINEN EXTERNT X V N Ulkoinen lämpökaapeli on varustettu liittimellä ulkoiselle lämpökaapelille. Lämpökaapelia käytetään vedenpoiston jäätymisen estämiseen. Suurin sallittu teho 200 W. Ulkolämpötila-anturi Ulkolämpötilan anturi (15) on asennettu lämpöpumpun alasivulle. Huom! Seuraavilla sivuilla annetut termostaatteja, lisälämpöä, summahälytystä ja seisontaa koskevat tiedot eivät ole voimassa, kun lämpöpumppua ohjataan SMO 10 tai VVM 300 -moduuleilla. Termostaattiohjaus Kompressorin päälle- ja poiskytkemistä voidaan ohjata termostaatilla tai sulkeutuvalla potentiaalivapaalla koskettimella. Termostaatin pitää katkaista (NC), kun asetettu lämpötila saavutetaan. Koskettimen on oltava potentiaalivapaa. Yksivaihetermostaatti kytketään alla olevan kuvan mukaisesti. Termostat Termostaatti ULKOINEN EXTERNT X

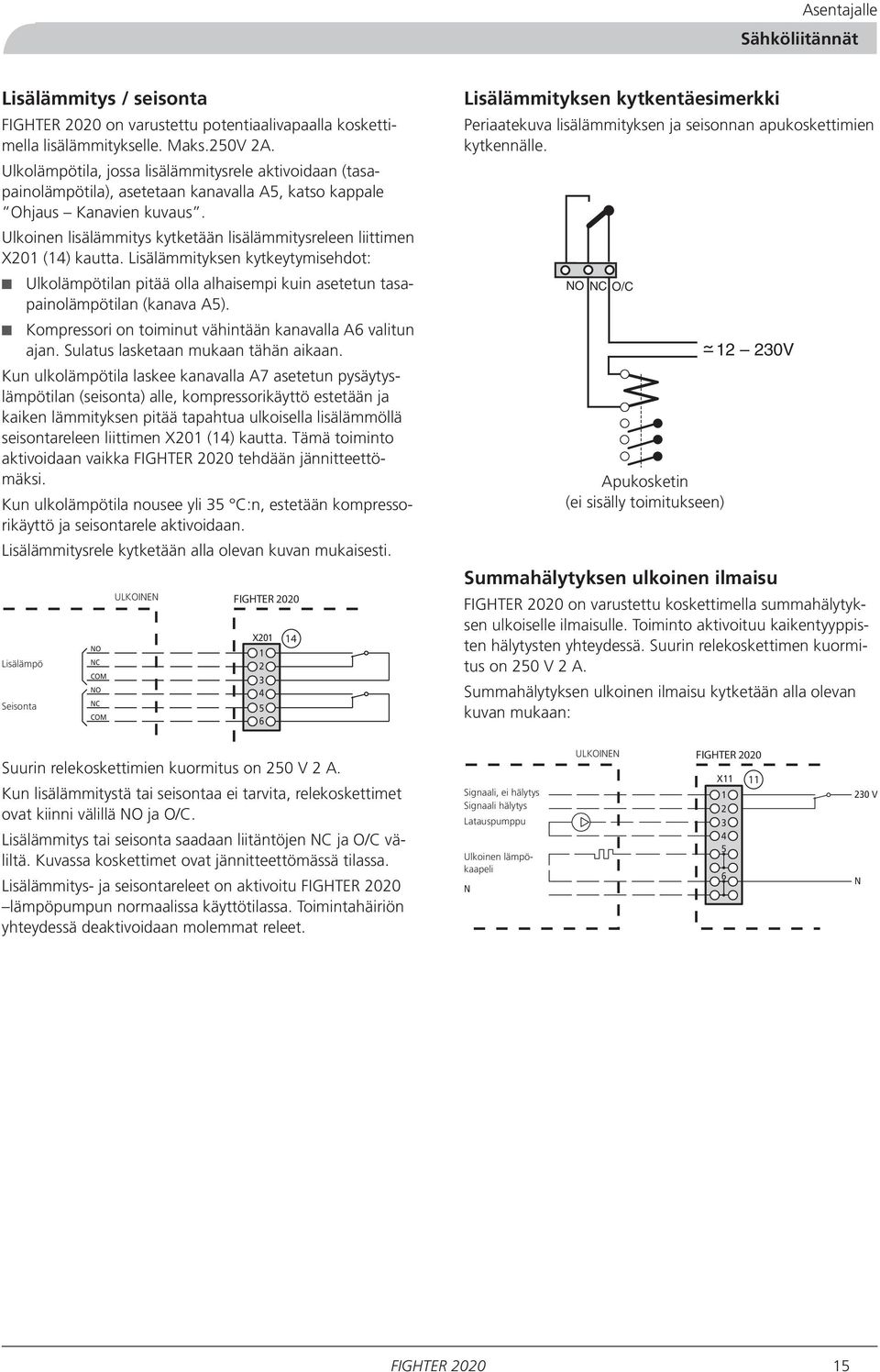

17 Sähköliitännät Lisälämmitys / seisonta on varustettu potentiaalivapaalla koskettimella lisälämmitykselle. Maks.250V 2A. Ulkolämpötila, jossa lisälämmitysrele aktivoidaan (tasapainolämpötila), asetetaan kanavalla A5, katso kappale Ohjaus Kanavien kuvaus. Ulkoinen lisälämmitys kytketään lisälämmitysreleen liittimen X201 (14) kautta. Lisälämmityksen kytkeytymisehdot: Ulkolämpötilan pitää olla alhaisempi kuin asetetun tasapainolämpötilan (kanava A5). Kompressori on toiminut vähintään kanavalla A6 valitun ajan. Sulatus lasketaan mukaan tähän aikaan. Kun ulkolämpötila laskee kanavalla A7 asetetun pysäytyslämpötilan (seisonta) alle, kompressorikäyttö estetään ja kaiken lämmityksen pitää tapahtua ulkoisella lisälämmöllä seisontareleen liittimen X201 (14) kautta. Tämä toiminto aktivoidaan vaikka tehdään jännitteettömäksi. Kun ulkolämpötila nousee yli 35 C:n, estetään kompressorikäyttö ja seisontarele aktivoidaan. Lisälämmitysrele kytketään alla olevan kuvan mukaisesti. Lisälämpö Tillsatsvärme Seisonta Stillestånd NO NC COM NO NC COM ULKOINEN EXTERNT X Lisälämmityksen kytkentäesimerkki Periaatekuva lisälämmityksen ja seisonnan apukoskettimien kytkennälle. NO NC O/C Hjälpkontaktor Apukosketin (ingår (ei sisälly ej vid toimitukseen) leverans) V Summahälytyksen ulkoinen ilmaisu on varustettu koskettimella summahälytyksen ulkoiselle ilmaisulle. Toiminto aktivoituu kaikentyyppisten hälytysten yhteydessä. Suurin relekoskettimen kuormitus on 250 V 2 A. Summahälytyksen ulkoinen ilmaisu kytketään alla olevan kuvan mukaan: Suurin relekoskettimien kuormitus on 250 V 2 A. Kun lisälämmitystä tai seisontaa ei tarvita, relekoskettimet ovat kiinni välillä NO ja O/C. Lisälämmitys tai seisonta saadaan liitäntöjen NC ja O/C väliltä. Kuvassa koskettimet ovat jännitteettömässä tilassa. Lisälämmitys- ja seisontareleet on aktivoitu lämpöpumpun normaalissa käyttötilassa. Toimintahäiriön yhteydessä deaktivoidaan molemmat releet. Signal Signaali, vid ei icke hälytys larm Signal Signaali vid hälytys larm Laddpump Latauspumppu Extern Ulkoinen värmekabel lämpökaapeli N ULKOINEN EXTERNT X V N 15

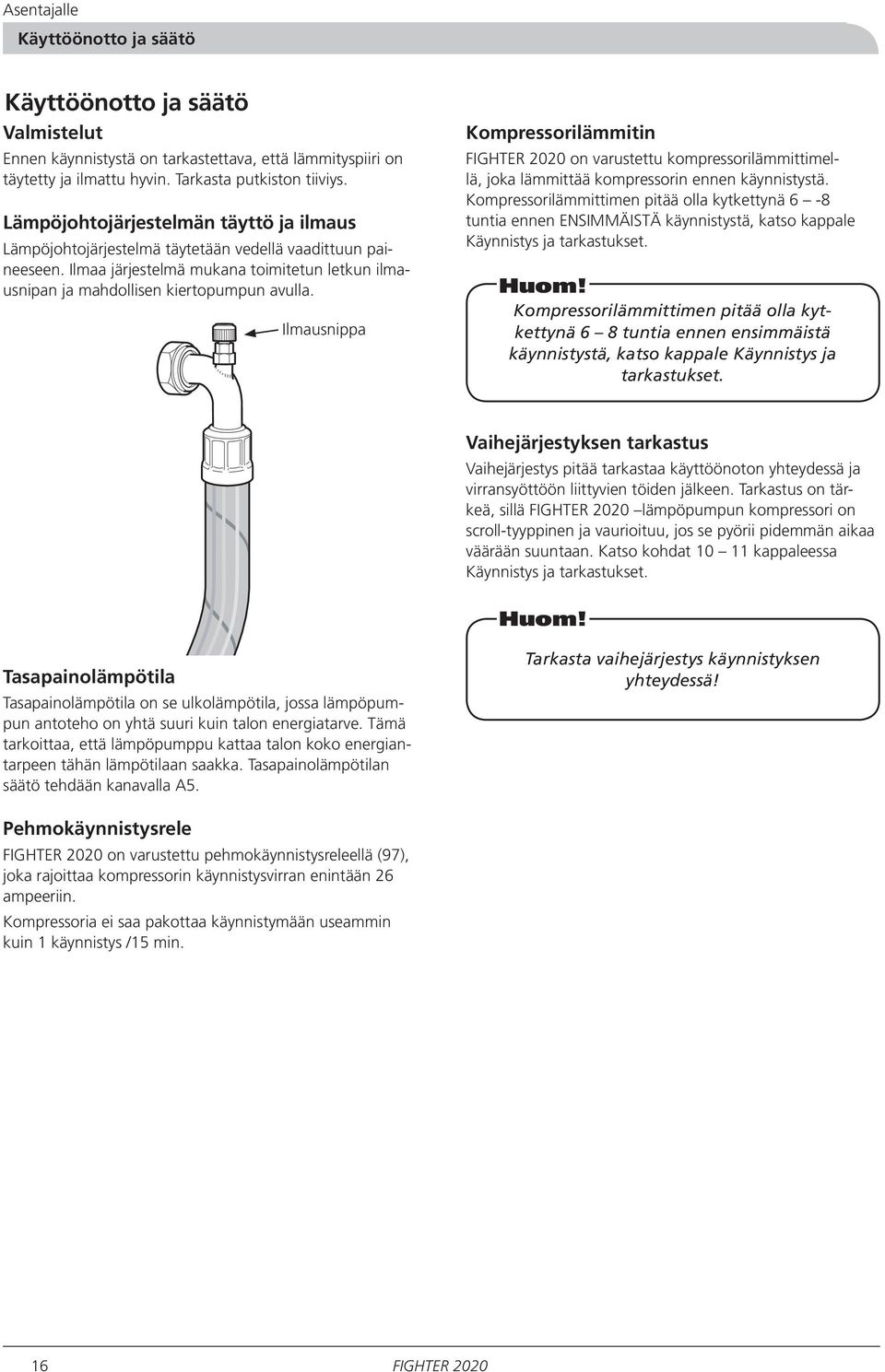

18 Käyttöönotto ja säätö Käyttöönotto ja säätö Valmistelut Ennen käynnistystä on tarkastettava, että lämmityspiiri on täytetty ja ilmattu hyvin. Tarkasta putkiston tiiviys. Lämpöjohtojärjestelmän täyttö ja ilmaus Lämpöjohtojärjestelmä täytetään vedellä vaadittuun paineeseen. Ilmaa järjestelmä mukana toimitetun letkun ilmausnipan ja mahdollisen kiertopumpun avulla. Ilmausnippa Kompressorilämmitin on varustettu kompressorilämmittimellä, joka lämmittää kompressorin ennen käynnistystä. Kompressorilämmittimen pitää olla kytkettynä 6-8 tuntia ennen ENSIMMÄISTÄ käynnistystä, katso kappale Käynnistys ja tarkastukset. Huom! Kompressorilämmittimen pitää olla kytkettynä 6 8 tuntia ennen ensimmäistä käynnistystä, katso kappale Käynnistys ja tarkastukset. Vaihejärjestyksen tarkastus Vaihejärjestys pitää tarkastaa käyttöönoton yhteydessä ja virransyöttöön liittyvien töiden jälkeen. Tarkastus on tärkeä, sillä lämpöpumpun kompressori on scroll-tyyppinen ja vaurioituu, jos se pyörii pidemmän aikaa väärään suuntaan. Katso kohdat kappaleessa Käynnistys ja tarkastukset. Huom! Tasapainolämpötila Tasapainolämpötila on se ulkolämpötila, jossa lämpöpumpun antoteho on yhtä suuri kuin talon energiatarve. Tämä tarkoittaa, että lämpöpumppu kattaa talon koko energiantarpeen tähän lämpötilaan saakka. Tasapainolämpötilan säätö tehdään kanavalla A5. Tarkasta vaihejärjestys käynnistyksen yhteydessä! Pehmokäynnistysrele on varustettu pehmokäynnistysreleellä (97), joka rajoittaa kompressorin käynnistysvirran enintään 26 ampeeriin. Kompressoria ei saa pakottaa käynnistymään useammin kuin 1 käynnistys /15 min. 16

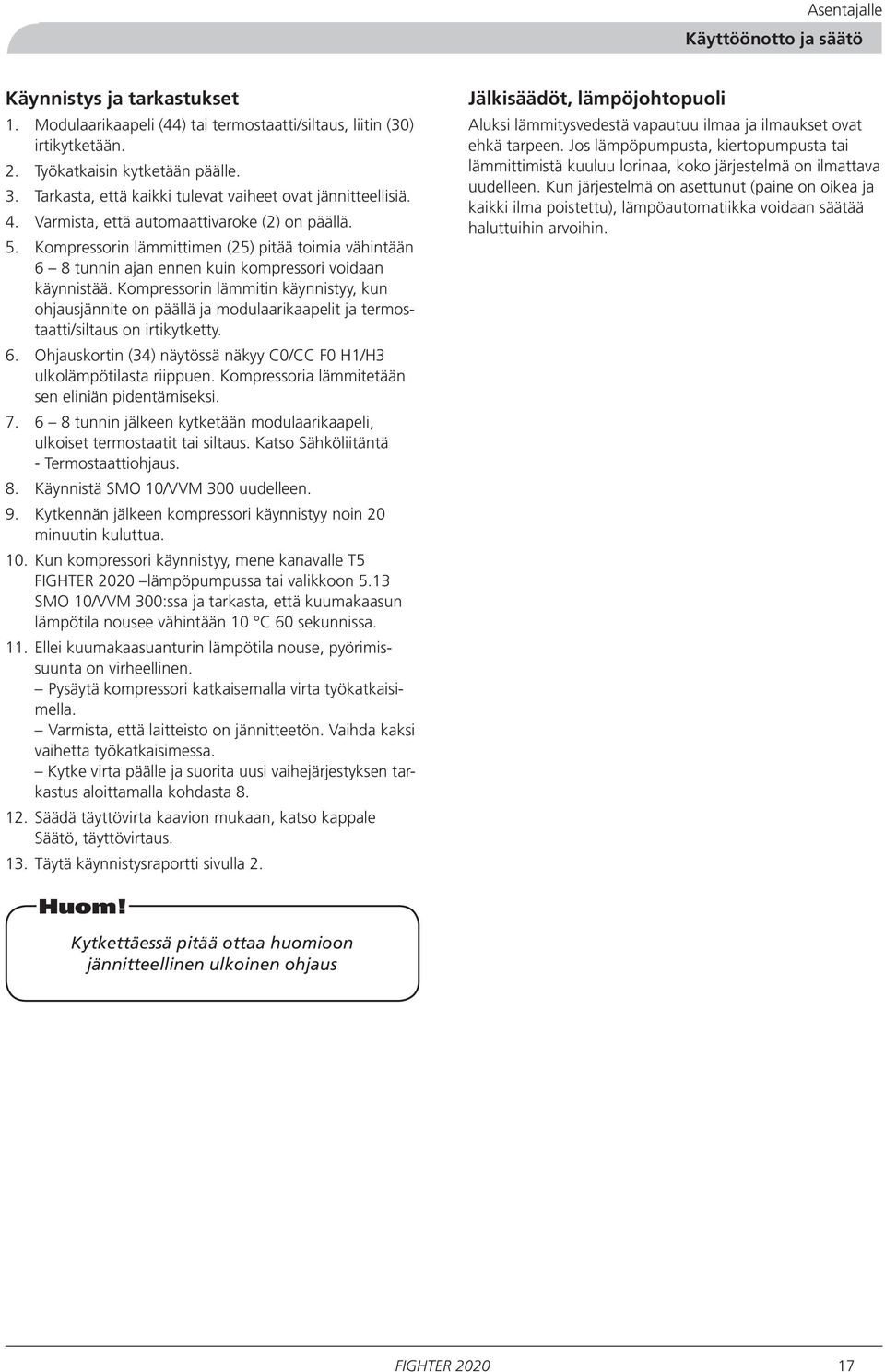

19 Käyttöönotto ja säätö Käynnistys ja tarkastukset 1. Modulaarikaapeli (44) tai termostaatti/siltaus, liitin (30) irtikytketään. 2. Työkatkaisin kytketään päälle. 3. Tarkasta, että kaikki tulevat vaiheet ovat jännitteellisiä. 4. Varmista, että automaattivaroke (2) on päällä. 5. Kompressorin lämmittimen (25) pitää toimia vähintään 6 8 tunnin ajan ennen kuin kompressori voidaan käynnistää. Kompressorin lämmitin käynnistyy, kun ohjausjännite on päällä ja modulaarikaapelit ja termostaatti/siltaus on irtikytketty. 6. Ohjauskortin (34) näytössä näkyy C0/CC F0 H1/H3 ulkolämpötilasta riippuen. Kompressoria lämmitetään sen eliniän pidentämiseksi tunnin jälkeen kytketään modulaarikaapeli, ulkoiset termostaatit tai siltaus. Katso Sähköliitäntä - Termostaattiohjaus. 8. Käynnistä SMO 10/VVM 300 uudelleen. 9. Kytkennän jälkeen kompressori käynnistyy noin 20 minuutin kuluttua. 10. Kun kompressori käynnistyy, mene kanavalle T5 lämpöpumpussa tai valikkoon 5.13 SMO 10/VVM 300:ssa ja tarkasta, että kuumakaasun lämpötila nousee vähintään 10 C 60 sekunnissa. 11. Ellei kuumakaasuanturin lämpötila nouse, pyörimissuunta on virheellinen. Pysäytä kompressori katkaisemalla virta työkatkaisimella. Varmista, että laitteisto on jännitteetön. Vaihda kaksi vaihetta työkatkaisimessa. Kytke virta päälle ja suorita uusi vaihejärjestyksen tarkastus aloittamalla kohdasta Säädä täyttövirta kaavion mukaan, katso kappale Säätö, täyttövirtaus. 13. Täytä käynnistysraportti sivulla 2. Jälkisäädöt, lämpöjohtopuoli Aluksi lämmitysvedestä vapautuu ilmaa ja ilmaukset ovat ehkä tarpeen. Jos lämpöpumpusta, kiertopumpusta tai lämmittimistä kuuluu lorinaa, koko järjestelmä on ilmattava uudelleen. Kun järjestelmä on asettunut (paine on oikea ja kaikki ilma poistettu), lämpöautomatiikka voidaan säätää haluttuihin arvoihin. Huom! Kytkettäessä pitää ottaa huomioon jännitteellinen ulkoinen ohjaus 17

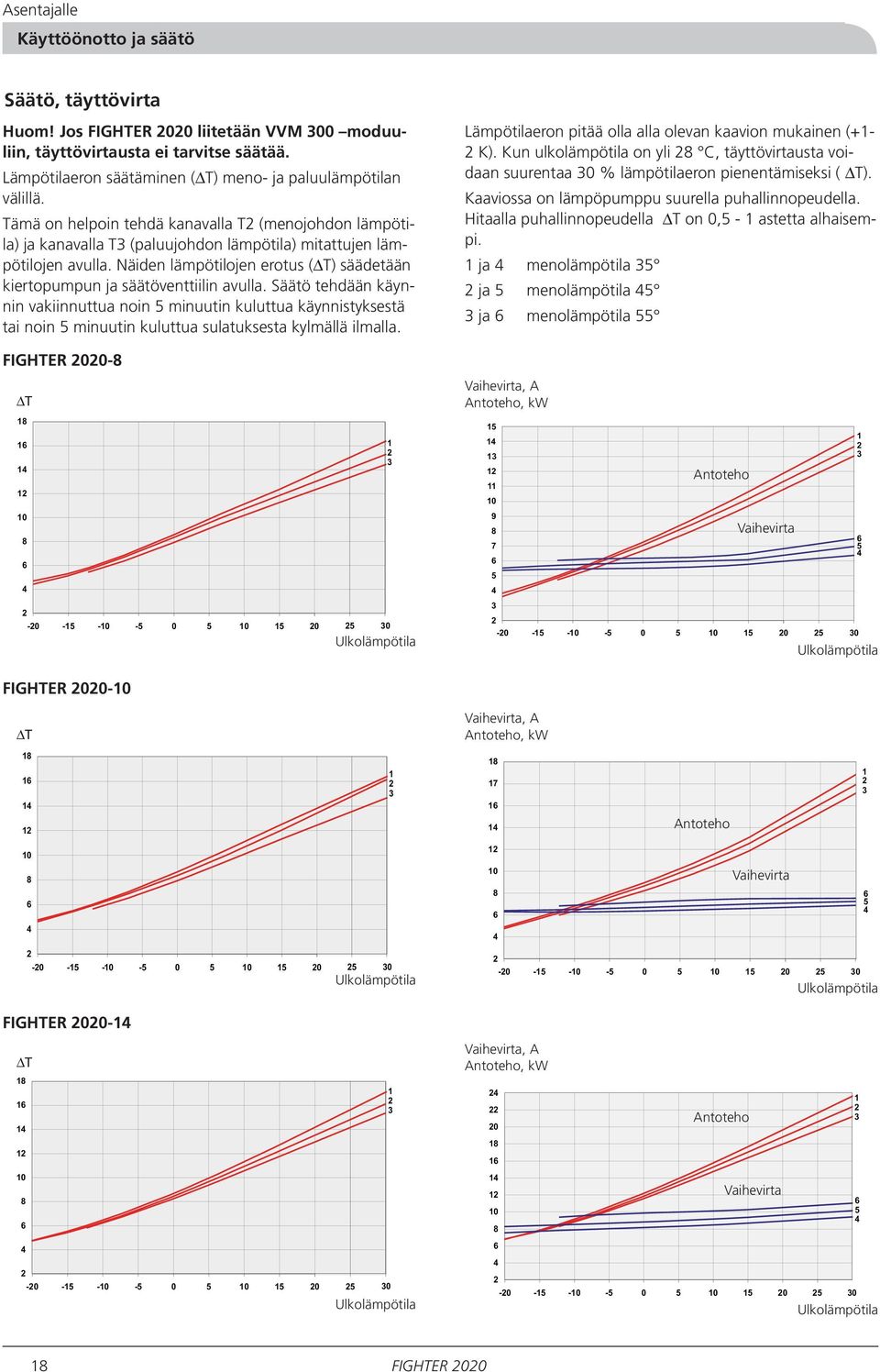

20 Käyttöönotto ja säätö Säätö, täyttövirta Huom! Jos liitetään VVM 300 moduuliin, täyttövirtausta ei tarvitse säätää. Lämpötilaeron säätäminen (ΔT) meno- ja paluulämpötilan välillä. Tämä on helpoin tehdä kanavalla T2 (menojohdon lämpötila) ja kanavalla T3 (paluujohdon lämpötila) mitattujen lämpötilojen avulla. Näiden lämpötilojen erotus (ΔT) säädetään kiertopumpun ja säätöventtiilin avulla. Säätö tehdään käynnin vakiinnuttua noin 5 minuutin kuluttua käynnistyksestä tai noin 5 minuutin kuluttua sulatuksesta kylmällä ilmalla. Lämpötilaeron pitää olla alla olevan kaavion mukainen (+1-2 K). Kun ulkolämpötila on yli 28 C, täyttövirtausta voidaan suurentaa 30 % lämpötilaeron pienentämiseksi ( ΔT). Kaaviossa on lämpöpumppu suurella puhallinnopeudella. Hitaalla puhallinnopeudella ΔT on 0,5-1 astetta alhaisempi. 1 ja 4 menolämpötila 35 2 ja 5 menolämpötila 45 3 ja 6 menolämpötila 55-8 ΔT Ulkolämpötila Vaihevirta, A Antoteho, kw Antoteho Vaihevirta Ulkolämpötila -10 ΔT Vaihevirta, A Antoteho, kw Antoteho Vaihevirta Ulkolämpötila Ulkolämpötila -14 ΔT Vaihevirta, A Antoteho, kw Antoteho Vaihevirta Ulkolämpötila Ulkolämpötila 18

21 Ohjaus Ohjaus Selvitys Puhallin Puhaltimella on kaksi nopeutta, nopea ja hidas. Puhallinta ohjataan ulkolämpötilan perusteella. Hidasta nopeutta käytetään korkeassa ulkolämpötilassa tehon rajoittamiseksi. Puhallin ei ole käynnissä sulatuksen aikana. Puhallin vaihtaa suurelle nopeudelle, kun ulkolämpötila laskee alle 13 C. Kompressori Näyttää nykyisen kompressorin tilan. Kanava Näyttää nykyisen kanavan. Vaihda kanavaa plus- tai miinuspainikkeella C0 F0 H1 S1 01 C0 Kompressori pois, kiertopumppu pois C Vilkkuu kun kompressori haluaa käynnistyä, mutta aikaehdot tai korkea paluulämpötila estävät sen. F0 Puhallin pois H1 Kompressorilämmitin päällä Tippakourun lämmitin pois Lämmitin Kompressorilämmitin on aina aktiivinen, kun kompressori on pois päältä. Tippakourun lämmitin kytketään päälle, kun ulkolämpötila laskee asetetun arvon alapuolella ja kytketään pois, kun asetettu pysäytyslämpötila saavutetaan. C0 F0 H0 S1 01 Arvo Näyttää nykyisen arvon. Suurenna/pienennä plus- tai miinuspainikkeella. C1 F1 H0 S1 01 C1 Kompressori päällä, kiertopumppu päällä F1 Puhallin päällä, hidas nopeus H0 Kompressorilämmitin pois Tippakourun lämmitin pois C1 F2 H2 S C1 Kompressori päällä, kiertopumppu päällä F2 Puhallin päällä, suuri nopeus H2 Kompressorilämmitin pois Tippakourun lämmitin päällä CD F0 H2 S1 02 CD Sulatus käynnissä CC F0 H3 S1 01 CC Kiertopumppu päällä, kompressori pois H3 Kompressorilämmitin päällä Tippakourun lämmitin päällä Plus-painike Pluspainikkeella (37) liikutaan valikkojärjestelmässä (eteenpäin) tai suurennetaan valitun parametrin arvoa. Katso kappale Ohjaus Kanavien kuvaus. Miinus-painike Miinuspainikkeella (38) liikutaan valikkojärjestelmässä (taaksepäin) tai pienennetään valitun parametrin arvoa. Katso kappale Ohjaus Kanavien kuvaus. Enter-painike Enter-painikkeella (39) aktivoidaan ja vahvistetaan mahdolliset muutokset. Katso kappale Ohjaus Kanavien kuvaus. 19

22 Ohjaus Kanavien kuvaus Selaa näytön kanavia eteen- ja taaksepäin plus- ja miinuspainikkeilla. Kun haluat muuttaa arvoa, paina ensin enter-painiketta muutostilan aktivoimiseksi. Arvo alkaa vilkkua. Säädä arvo halutuksi plus- tai miinuspainikkeella. Arvo muuttuu nopeammin, kun plus- tai miinuspainike pidetään painettuna noin 3 sekunnin ajan. Vahvista sitten enter-painikkeella. Arvo lopettaa vilkkumisen. Kanavat on jaettu kolmeen eri tyyppiin: tila, lämpötilat ja asetettavat arvot. Voit valita tyypin painamalla enter-painiketta, kun näytössä näkyy TILA, LÄMPÖT. tai SÄÄTÖ. Nämä kanavat näyttävät tilat ja tilastot. Kanava S1 Näyttää :n käyntitilan. Arvo Tila 01 Normaali käynti. 02 Sulatus käynnissä. 03 Kylmä ulkolämpötila. 04 Korkea paluulämpötila. 05 Alipainevahti on lauennut. 06 Korkeapainevahti on lauennut. 07 Moottorisuoja on lauennut. 08 Anturihälytys. Joku lämpötilan antureista on viallinen. 09 Tiedonsiirtovika (vain kun SMO 10/VVM 300 on kytketty). 10 Korkeapainevahti on lauennut sulatuksen aikana (palautuu automaattisesti). 11 Puhallin pysäytetty. Tämä tapahtuu jos imukaasun lämpötila (T4) on matalampi kuin höyrystimen lämpötila (T7) 12 Väärin asennettu meno- tai paluujohdon lämpötilan anturi. 13 Lämmin ulkoilma. Esiintyy, kun ulkolämpötila on yli 35 C. 14 Korkea menojohdon lämpötila. 15 Sulatus epäonnistui. Esiintyy, kun sulatus on epäonnistunut 3 kertaa. 16 Lyhyet käyntiajat. Esiintyy, kun käyntiaika on ollut alle 2 minuuttia 3 kertaa peräkkäin. 17 Kuumakaasuhälytys. Esiintyy, kun kuumakaasun lämpötila on noussut yli 120 C. Hälytys palautuu automaattisesti, kun lämpötila laskee alle 60 C. Hälytys ei poistu, jos se annetaan 3 kertaa 240 minuutin sisällä. 18 Väärä pyörimissuunta. HUOM! Ennen pikakäynnistystä, varmista että kuumakaasun lämpötila on pudonnut noin 40 asteeseen. S2 Näyttää kompressorin tilan. Arvo 00 Kompressori pois. 01 Kompressori päällä. XX Kompressori estetty hälytyksen vuoksi. nn Kompressorin käynnistys nn minuutin kuluttua. S3 Näyttää kompressorin käynnistyskerrat, kertyvä. S4 Näyttää kompressorin käyntiajan tunteina, kertyvä. S5 Näyttää lisälämmityksen käyntiajan tunteina, kertyvä. S6 Näyttää onko termostaattitulo aktiivinen. Aktiivinen tulo osoitetaan arvolla 1. Ei aktiivinen tulo arvolla 0. S7 Hälytystulojen (HP, LP ja MS) tila, 1 osoittaa että tulo on OK. Korkeapainevahti (HP) S7 1/1/1 Alipainevahti (LP) Moottorisuoja (MS) 20

23 Ohjaus Lämpötila Nämä kanavat näyttävät nykyiset lämpötilat. Kanava T1 Ulkolämpötilan anturin mitattu lämpötila. T2 Menojohdon lämpötilan anturin mitattu lämpötila. T3 Paluujohdon lämpötilan anturin mitattu lämpötila. T4 Imukaasuanturin mitattu lämpötila. T5 Kuumakaasulämpötilan anturin mitattu lämpötila. T6 Käyttövesijohdon anturin mitattu lämpötila. T7 Höyrystimen lämpötilan anturin mitattu lämpötila. Säätö Kaikki säädöt tehdään näillä kanavilla. Kanava A1 Osoite tiedonsiirrolle SMO 10/VVM 300:n kanssa. VVM-säätöyksikköön liitettäessä tämän kanavan arvon pitää olla 1. SMO-säätöyksikköön liitettäessä pitää tämä valita niin, että jokainen saa oman osoitteen (1 9) tiedonsiirrolle SMO 10:n kanssa. Jos järjestelmässä on esimerkiksi 3 lämpöpumppua, niille annetaan osoitteet 1, 2 ja 3. Käyttövettä tuottavalle lämpöpumpulle annetaan osoite 1. A2 Suurin paluulämpötila. Kompressori pysäytetään, kun paluulämpötila saavuttaa asetetun arvon. Arvo on säädettävissä välillä C. Tehdasasetus on 48 C. SMO / VVM liitettynä tämä valikko ei ole muutettavissa, vaan arvo on lukittu 50 C:een. A3 Kytkentäero, paluulämpötila. Kun kompressori on pysäytetty korkean paluulämpötilaeron vuoksi, paluulämpötilan pitää laskea asetetun arvon verran ennen kuin kompressorin käynnistys sallitaan. Arvo on asetettavissa välillä 0 10 C. Tehdasasetus on 4 C. SMO / VVM liitettynä tämä valikko ei ole muutettavissa, vaan arvo on lukittu 2 C:een. A4 Minimiaikaväli minuutteina kompressorin käynnistysten välillä. Arvo on asetettavissa välillä minuuttia. Tehdasasetus on 20 minuuttia. A5 Tasapainolämpötila eli asetettu ulkolämpötila, jossa lisälämpörele (14) voidaan aktivoida kanavalta A6 ilman, että se vaikuttaa kompressorin toimintaan. Lisälämmitysrele (14) aktivoidaan vasta kanavalla A6 asetetun ajan kuluttua. Arvo on asetettavissa välillä - 20 (asetettu pysäytyslämpötila, kanava A7) ja +10 C. Tehdasasetus on 5 C. A6 Jatkuva käyntiaika kompressorilla ennen kuin lisälämmitys sallitaan. Arvo on asetettavissa välillä minuuttia. Tehdasasetus on 120 minuuttia. A7 Pysäytyslämpötila eli asetettu ulkolämpötila, jossa seisontarele (16) aktivoidaan ja pysähtyy. Kun pysäytyslämpötila asetetaan välille -7 ja -20 C, menolämpötila rajoitetaan lineaarisesti välillä -7 C / 58 C ja -20 C / 50 C. Tehdasasetus on -20 C. A8 Pienin lämmityskäytön käyntiaika ennen kuin uusi sulatus sallitaan. Arvo on asetettavissa välillä minuuttia. Tehdasasetus on 50 minuuttia. FIGHTER lämpöpumpussa tehdasasetus on 40 minuuttia. A9 Sulatuksen käynnistyslämpötila (höyrystimen lämpötila). Arvo on säädettävissä välillä 1 5 C. Tehdasasetus on 1 C. A10 Sulatuksen pysäytyslämpötila (höyrystimen lämpötila). Arvo on säädettävissä välillä C. Tehdasasetus on 10 C. A11 Pisin sallittu sulatusaika. Arvo on asetettavissa välillä 5 12 minuuttia. Tehdasasetus on 7 minuuttia. A12 Sulatuksen manuaalinen aktivointi. Muuta arvo 0:sta 1: een ja vahvista enter-painikkeella. A13 Paluu tehdasasetuksiin. Muuta arvo 0:sta 1:een ja vahvista enter-painikkeella. 21

24 Ohjaus Ohjausehdot, kylmä ulkoilma Kun ulkolämpötilan anturin arvo (kanava T1) laskee kanavalla A7 asetetun arvon alle, lämpöpumppu pysähtyy ja kanavalla S1 näkyy 03. Sekä lisälämmitysrele että seisontarele aktivoidaan silloin samanaikaisesti. Jos ulkolämpötilan anturi rekisteröi lämpötilan, joka on vähintään 2,1 C korkeampi kuin kanavalla A7 asetettu lämpötila, käynnistyy ajastin. Kun ajastin on saavuttanut 45 minuuttia, deaktivoidaan sekä lisälämmitysrele että seisontarele, jotta lämpötila olisi sopiva kompressorin käynnistykselle. 15 minuutin kuluttua sallitaan kompressorin käynnistys ja lisälämmitysrele aktivoidaan muutaman sekunnin kuluttua. Seisontarelettä ei aktivoida. Jos ulkolämpötila laskee näiden 60 minuutin kuluessa alle kanavan A7 arvon + 2,1 C, laskuri nollataan eikä se aloita laskemista uudelleen ennen kuin lämpötila on noussut riittävän korkeaksi. Ulkoilman lämpötila Utelufttemperatur utelufttemp. B = Asetettu lämpötila kylmälle ulkoilmalle (kanava A7). A = Asetettu lämpötila kylmälle ulkoilmalle + 2,1 C) Ulkolämpötilan anturin arvo (kanava T1) laskee kanavalla A7 (B) asetetun arvon alapuolelle. Lämpöpumppu käynnisty ja molemmat releet aktivoidaan. Ulkolämpötila nousee 2,1 C kanavalla A7 (A) asetetun arvon yläpuolelle. Ajastin aloittaa nollasta. Ulkolämpötila laskee alle A:n. Ajastin nollataan ja se pysähtyy. Ulkolämpötila nousee taas yli A:n. Ajastin käynnistyy uudelleen (nollasta). Ajastin on laskenut 45 minuuttiin. Molemmat releet deaktivoidaan. Ajastin on laskenut 60 minuuttiin. Kompressorin käynnistyminen sallitaan. A B Vihjeitä: Lämpöpumpun ulkolämpötilan anturin arvo on voimassa. Jos VVM 300/SMO 10 on liitetty, ei käytetä valikon 4.0 arvoa vaan valikossa 5.9 näkyvää ulkolämpötilan arvoa. Ohjausehdot, sulatus Ajastimen arvo suurenee joka minuutti, jonka aikana kompressori on ollut käynnissä ja höyrystimen lämpötila (kanava T7) on laskenut kanavan A9 asetuksen alle. Kun ajastin saavuttaa kanavalla A8 asetetun arvon, käynnistyy sulatus. Sulatus tapahtuu seuraavasti: 1. 4-tieventtiili vaihtaa sulatukselle 2. Puhallin pysähtyy ja kompressori jatkaa käyntiään. 3. Kun sulatus on valmis, puhallin käynnistyy ja käy 10 sekunnin ajan. Sen jälkeen 4-tieventtiili vaihtaa takaisin lämmityskäytölle. 4. Ulkolämpötilan anturi on lukittu ja korkean paluulämpötilan hälytys on estetty sulatuksen aikana ja kahden minuutin ajan sen jälkeen. Sulatus voi keskeytyä 4 syystä: 1. Höyrystimen lämpötilan anturin lämpötila on saavuttanut kanavalla A10 asetetun lämpötilan. Normaali pysäytys. 2. Sulatus on ollut käynnissä yli kanavalla A11 asetetun ajan. Tämä voi johtua siitä, että lämmönlähteessä on liian vähän energiaa, höyrystimen anturi on väärin asennettu ja lähettää liian alhaisen lämpötilan (ts. kylmän ulkoilman lämpötilan) tai kompressori ei toimi oikein. 3. Paluulämpotilan anturin lämpötila laskee alle 10 C. 4. Korkeapainevahti laukeaa sulatuksen aikana. Ilmaistaan hälytyksellä 10 kanavalla S1. Kompressori pysähtyy tämän tapahtuessa. Jos paine on 2 minuuttia myöhemmin laskenut, kompressorin voi käynnistää tavalliseen tapaan. Muussa tapauksessa annetaan pysyvä hälytys liian suuresta paineesta (hälytys 06). 22

25 Anturien sijainti Anturien sijainti LP HP Ulkolämpötilan anturi 33 Alipainevahti 41 Korkeapainevahti 86 Lämpötila-anturi, höyrystin 88 Lämpötila-anturi, käyttövesi 89 Lämpötila-anturi, menojohto 90 Lämpötila-anturi, imukaasu 91 Lämpötila-anturi, kuumakaasu 93 Lämpötila-anturi, paluujohto Lämpötilan anturin tiedot Lämpötila ( C) Resistanssi (kω) Jännite (V) ,35 4, ,51 4, ,44 4, ,29 4, ,20 4, ,93 4, ,62 3, ,71 3,65 0 9,81 3,38 5 7,62 3, ,97 2, ,71 2, ,75 2, ,00 1, ,42 1, ,96 1, ,60 1, ,31 1, ,08 0,94 Kuumakaasuanturin tiedot Lämpötila ( C) Resistanssi (kω) Jännite (V) 40 1,71 1, ,44 1, ,21 0, ,07 0, ,87 0, ,74 0, ,64 0, ,55 0, ,47 0, ,41 0, ,36 0, ,31 0, ,27 0, ,24 0, ,21 0, ,19 0, ,17 0, ,15 0, ,13 0, ,12 0, ,11 0,11 23

26 Sähkökytkentäkaavio Sähkökytkentäkaavio 24

27 Sähkökytkentäkaavio 25

28 Sähkökytkentäkaavio 26

29 Sähkökytkentäkaavio 27

30 Muuta Tekniset tiedot Tekniset tiedot Komponenttien sijainti NIBE

31 Muuta Tekniset tiedot Komponenttiluettelo 2 Automaattivaroke 7 Huoltoliitäntä, alipaine 9 Liitinrima, syöttöjohdot 11 Liitinrima, latauspumppu, summahälytys 14 Liitinrima, lisälämpö, seisonta 15 Lämpötilan anturi, ulkoilma 17 Höyrystin 18 Lauhdutin 19 4-tieventtiili 24 Tippakourun lämmitin 25 Kompressorilämmitin 26 Moottorinsuoja, ml. palautin 27 Kompressori 29 Relekortti ja verkko-osa 30 Liitinrima, termostaatti 33 Alipainevahti 34 Ohjauskortti ja näyttö 36 Puhallin 37 Plus-painike 38 Miinus-painike 39 Enter-painike 40 Reset-painike 41 Korkeapainevahti 42 Huoltoliitäntä, ylipaine 43 Näytön kontrasti 44 Tiedonsiirtoliitäntä 48 Paisuntaventtiili 57 Käyntikondensaattori, puhallin 60 Häiriösuodatin 63 Erotin (sisältyy toimitukseen) 65 Kuivaussuodatin 66 Takaiskuventtiili 68 Kontaktori, kompressori 70 Liitäntä, lämpöjohto meno F 2020, G1 (Ø28 mm) 71 Liitäntä, lämpöjohto paluu F 2020, G1 (Ø28 mm) 86 Lämpötila-anturi, höyrystin 88 Lämpötila-anturi, käyttövesi 89 Lämpötila-anturi, menojohto 90 Lämpötila-anturi, imukaasu 91 Lämpötila-anturi, kuumakaasu 93 Lämpötila-anturi, paluujohto 95 Tyyppikilpi 97 Pehmokäynnistysrele 100 Kaapeliläpivienti, syöttöjohdot 102 Kaapeliläpivienti, anturit 103 Valmistenumero 163 Kaapeliläpivienti, syöttöjohdot ~1,2 m NIBE 29

32 LEK R Muuta Tekniset tiedot Äänenpainetasot sijoitetaan useimmiten talon seinustalle, mistä on seurauksena suunnattu melun leviäminen. Tämä pitää ottaa huomioon. Siksi on aina pyrittävä valitsemaan asennuspaikaksi se talon puoli, jossa melusta on vähiten haittaa naapureille. Äänenpainetasoihin vaikuttavat seinät, muurit, maanpinnan korkeuserot ym. ja niitä pitää sen vuoksi pitää suunta antavina. toimii kesällä hitaalla puhallinnopeudella ja muun ajan nopealla puhallinnopeudella. 1 m 4 m 10 m Äänenpainetaso 1 metrin etäisyydellä. Puhallin hidas/nopea Äänenpainetaso 4 metrin etäisyydellä. Puhallin hidas/nopea Äänenpainetaso 10 metrin etäisyydellä. Puhallin hidas/nopea db(a) 52/58 52/58 60/62 db(a) 40/46 40/46 48/50 db(a) 32/38 32/38 40/42 30 NIBE

33 3 m 350 mm Muuta Tekniset tiedot Mitat ja varattavien mittojen koordinaatit Lämpöpumpun taakse on jätettävä 350 mm vapaata tilaa mahdollista huoltoa varten. Lämpöpumpun edessä ja yläpuolella on oltava 1000 mm tila mahdollista huoltoa varten. Fritt Vapaa utrymme tila takana bakom Vapaa tila Fritt utrymme Minimietäisyys Min. F 2020 avstånd lämpöpumppujen användning vid av flera välillä F mm Vapaa tila edessä Fritt utrymme framför NIBE 31

34 Muuta Tekniset tiedot Tekniset tiedot Tyyppi Antoteho/Ottoteho* lämpötilassa 2/35 C ** (kw) 7,6/2,1 9,4/2,5 12,7/3,5 Antoteho/Ottoteho* lämpötilassa 7/35 C ** (kw) 8,7/2,1 10,7/2,7 14,5/3,7 Antoteho/Ottoteho* lämpötilassa -7/45 C ** (kw) 5,7/2,2 7,1/2,8 9,6/3,8 Antoteho/Ottoteho* lämpötilassa 0/45 C ** (kw) 7,0/2,3 8,6/2,9 11,7/4,0 Antoteho/Ottoteho* lämpötilassa 7/45 C ** (kw) 8,4/2,4 10,3/3,1 14,1/4,3 Antoteho/Ottoteho* lämpötilassa -7/50 C ** (kw) 5,6/2,5 7,0/3,1 9,5/4,2 Antoteho/Ottoteho* lämpötilassa 2/50 C ** (kw) 7,2/2,6 8,8/3,2 12,2/4,5 Antoteho/Ottoteho* lämpötilassa 7/50 C ** (kw) 8,2/2,6 10,0/3,3 13,9/4,6 Antoteho/Ottoteho* lämpötilassa 15/50 C ** (kw) 9,9/2,7 12,2/3,5 16,6/4,8 Antoteho/Ottoteho* lämpötilassa -20/50 C ** (kw) 3,6/2,1 4,7/2,9 6,6/3,9 Käynnistysvirta (A) 26 Moottorisuojan asetus (A) Pehmokäynnistysrele vakiovaruste Käyttöjännite 3 x 400 V + N + PE 50 Hz Kompressori scroll-kompressori Nimellinen lämpöjohtovirtaus (l/s) 0,20 0,25 0,34 Sisäinen painehäviö nimellisvirtauksella (kpa) 1,5 2,0 2,4 Minimipaine/Maksimipaine lämpöjohtopuoli (bar) 0,5/2,5 Ilmavirta (m 3 /h) 1320/ / /3050 Nimellisteho, puhallin (W) 70/100 70/ /180 Varoke (A) Kotelointiluokka IP 24 Suurin lämpöjohdon menolämpötila ( C) 58 Kylmäainemäärä (R404A) (kg) 2,1 2,1 2,3 Lämpöjohtoliitäntä ulk. Ø G1 (Ø 28 mm) Sulatusjärjestelmä kuumakaasusulatus Katkaisuarvo, korkeapainevahti (bar) 29 Katkaisuarvo, alipainevahti (bar) 0,3 Ero, korkeapainevahti (bar) -7 Ero, alipainevahti (bar) +0,7 Korkeus ml. säätöjalat (mm) 1045 Leveys mm (mm) 1200 Syvyys mm (mm) 500 Paino kg (kg) Väri harjattu ruostumaton teräs/musta Alin käyttölämpötila, ulkoilma/menojohto ( C) -20/50 (-7/58) Ylin käyttölämpötila, ulkoilma/menojohto ( C) 35/58 Tuotenumero * Kompressori, puhallin ja ohjaus. Sulatus pienentää otto- ja antotehon suhdetta noin 10 %. ** Ulkolämpötila/Menolämpötila 32 NIBE

35 LEK VVM 300 A B I II III A B I II I II A B LEK Muuta Tekniset tiedot Erillinen varuste-erä, sisältyy toimitukseen Suodatin R25 LEK 2 letkua (R25) ja 4 tiivistettä Lisävarusteet LEK VVM 300 Käyttövesimoduuli (vain -8 ja -10) Tuotenumero SMO 10 Säätökeskus Tuotenumero Kaksoisvaippainen lämminvesivaraaja VPA 300/200 Tuotenumero VPA 450/300 Tuotenumero LEK 30 C Käyttöveden lämpötilan ohjaus VST 11 Vaihtoventtiili, Cu Ø28 Suurin suositeltu teho, 15 kw Tuotenumero Käyttöveden lämpötilan ohjaus VST 20 Vaihtoventtiili, DN 32 (11/4 ) Suurin suositeltu teho, 40 kw Tuotenumero RT 10 Huonetermostaatti Tuotenumero Apurele, HR 10 Tuotenumero NIBE 33

36 Muuta Toimenpiteet käyttöhäiriöiden yhteydessä Toimenpiteet käyttöhäiriöiden yhteydessä Tilan tarkastus Selaa plus-painikkeella kanavalle S1, jossa voit lukea tilan ja mahdolliset hälytykset. Katso myös kappale Ohjaus Kanavien kuvaus. Syy: Aikaehdot eivät salli käynnistystä. Toimenpide: Odota kunnes asetetut ehdot ovat kuluneet. (Käynnistysehdot täyttyvät, kun näytössä vilkkuu C.) pois päältä Syy: Ulkoinen säätölaitteisto ei ole antanut käynnistyssignaalia. Toimenpide: Tarkasta säätölaitteiston asetukset. Syy: Ulkolämpötila yli 35 C. Ilmaistaan koodilla 13 kanavalla S1. Toimenpide: Odota kunnes ulkolämpötila on laskenut alle 33 C. Syy: Varoke on lauennut. Toimenpide: Vaihda tai palauta varoke. Ota yhteys huoltoon, jos varoke laukeaa toistuvasti. Syy: Moottorisuoja on lauennut. Ilmaistaan koodilla 07 kanavalla S1. Toimenpide: Tarkasta varokkeet. Syy: Kylmä sää. Ilmaistaan koodilla 03 kanavalla S1. Toimenpide: Odota kunnes ulkolämpötila on noussut yli asetetun pysäytysarvon. Syy: Lauennut korkeapainevahti. Ilmaistaan koodilla 06 kanavalla S1. Toimenpide: Tarkasta, että järjestelmä on kunnolla ilmattu. Tarkasta varokkeet. Tarkasta, ettei suodatin ole tukossa. Tarkasta, että kiertopumppu pyörii. Ota yhteys huoltoon, ellei vika häviä. Syy: korkea menojohdon lämpötila (T2.) Ilmaistaan koodilla 14 kanavalla S1. Toimenpide: Tarkasta täyttövirtaus sekä suodatin, joka voi olla osittain tukossa. Syy: Korkea paluujohdon lämpötila (T3). Ilmaistaan koodilla 04 kanavalla S1. Toimenpide: Tarkasta täyttövirtaus ja huomioi kompressorin rajoitukset alhaisissa ulkolämpötiloissa. Syy: Sulatus epäonnistui. Ilmaistaan koodilla 15 kanavalla S1. Toimenpide: Tarkasta täyttövirtaus. Syy: Lyhyet käyntiajat. Ilmaistaan koodilla 16 kanavalla S1. Toimenpide: Tarkasta termostaatin kytkentäero. Tarkasta käyttöveden käynnistyslämpötila (valikko 1.1) mahdollisessa VVM / SMO -säätöyksikössä. Syy: Lauennut alipainevahti. Ilmaistaan koodilla 05 kanavalla S1. Toimenpide: Tarkasta, että ilma voi virrata vapaasti. Ota yhteys huoltoon, ellei vika häviä. Syy: Väärin asennettu meno- tai paluujohdon lämpötilan anturi. Ilmaistaan koodilla 12 kanavalla S1. Toimenpide: Ota yhteys huoltoon. Syy: Lämpöpumppu ei sulata. Toimenpide: Tarkasta paluulämpötilan anturin lämpötila (kanava T3). Jos se on alle 10 C lämpöpumppua ei sulateta. Tarkasta höyrystimen lämpötilan anturin lämpötila (kanava T7). Jos se on suurempi kuin ulkolämpötila (kanava T1) kompressorikäytön aikana, lämpöpumppua ei sulateta. Syy: Kuumakaasun lämpötila yli 120 C. Ilmaistaan koodilla 17 kanavalla S1. Toimenpide: Ota yhteys huoltoon. Syy: Väärä pyörimissuunta. Ilmaistaan koodilla 18 kanavalla S1. Toimenpide: Käyttöönoton tai sähkökeskuksen töiden jälkeen lue kappale Käyttöönotto ja säätö Käynnistys ja tarkastukset. Syy: Puhallin pysähtynyt. Ilmaistaan koodilla 11 kanavalla S1. Toimenpide: Ota yhteys huoltoon. Hälytykset kuitataan katkaisemalla ja kytkemällä lämpöpumpun jännitteensyöttö. Jos käyttöhäiriö ei korjaudu yllä mainituin toimenpitein, ota yhteys huoltoon. 34 NIBE

37 Muuta Toimenpiteet käyttöhäiriöiden yhteydessä Tyhjennys, lämpöjohtopuoli Pitkäaikaisen sähkökatkoksen yhteydessä on suositeltavaa tyhjentää talon ulkopuolella oleva lämmitysjärjestelmän osa. (Katso luku "Putkiasennukset"). Huom! Koska voidaan liittää moniin ulkoisiin yksiköihin, nekin on tarkastettava. Huom! Ruuveilla kiinnitetyt luukut saa avata vain valtuutetun asentajan valvonnassa. Huom! Tuotteen valmistenumero pitää aina mainita kaikissa yhteydenotoissa NIBEen. 064 NIBE 35
