Liitäntäperiaate. Käyttökohteet Kiinteistöt vesikiertoisilla lämmitysjärjestelmillä. Vaihtoehto Lämpöpumppu Lukumäärä Koko (kw)

Transkriptio

1 Liitäntäperiaate F1345 liitettynä lisälämmönlähteeseen, lisävarusteisiin ja lämminvesivaraajaan (vaihteleva lauhdutus) Käyttökohteet Kiinteistöt vesikiertoisilla lämmitysjärjestelmillä. Vaihtoehto Lämpöpumppu Lukumäärä Koko (kw) 1 kpl (Master) 24/30 2 kpl (Orja 1) 24/30 3 kpl (Orja 2) 24/30 4 kpl (Orja 3) 24/30 Käyttövesilataus 1 kpl VPA 2 kpl VPA 3 kpl VPA 4 kpl VPA Valitse kompressorien lukumäärä, joiden sallitaan lämmittää käyttövettä: (kom(kompressorien valinta uima-altaan pressorien valinta nollaanollaa allasvalinnan) valinnan) 1 kpl -EB100-BT25 2 kpl -RM21 Lisälämminvesivaraaja Käyttövesikierto ja lisälämminvesivaraaja Aurinkokierukka VPA 1:ssä (VPAS) -GP10 -EB100-BT71 Lisälämpö Porrasohjattu lisälämpö Shunttiohjattu lisälämpö Kaukolämpö Lämmityksen alajakopiiri Lisälämmitysjärjestelmä 1 Lisälämmitysjärjestelmä 2 Lisälämmitysjärjestelmä 3 UKV-varaajasäiliö 2-putkinen, matalalämpöinen tasapainotettu virtaus 2-putkinen, matalalämpöinen epätasapainoinen pieni virtaus 3-putkinen, matalalämpöinen epätasapainoinen virtaus 2-putkinen, korkealämpöinen pieni virtaus ALLAS Allasjärjestelmä 1 ja 1 kompresssori Allasjärjestelmä 1 ja 2 kompresssoria Allasjärjestelmä 1 ja 3 kompresssoria Allasjärjestelmä 1 ja 4 kompresssoria Poistoilman lämmöntalteenotto 1 moduuli 2 moduulia 3 moduulia Pelkkä NIBE FLM (ei kollektoria) Jäähdytys Passiivinen jäähdytys, 4-putki Passiivinen/aktiivinen jäähdytys, 4-putki Keräin Porareikä/silmukka Pohjavesi Aloita alusta -EB100-BT1 -BP6 P -QM21 -FL3 -CM3 -QM33 -XL27 -XL28 -QM34 -EB100 -EB100 -EP15 - -HQ13 -QM52 -RM11 -FL11 -EP14 -QM51 -HQ12 -QM50 -RM10 -EP12 -FL13 -FL10 -FL HQ15 -QM56 -RM12 -QM55 -HQ14 -QM54 -FL2 -CM1 HUOM! Tämä on periaatekaavio. Laitteisto on suunniteltava voimassaolevien määräysten, asetusten ja standardien mukaisesti. Lisätietoa on asentajan käsikirjassa. Merkinnät standardien IEC ja mukaan. SIVU 1 (7)

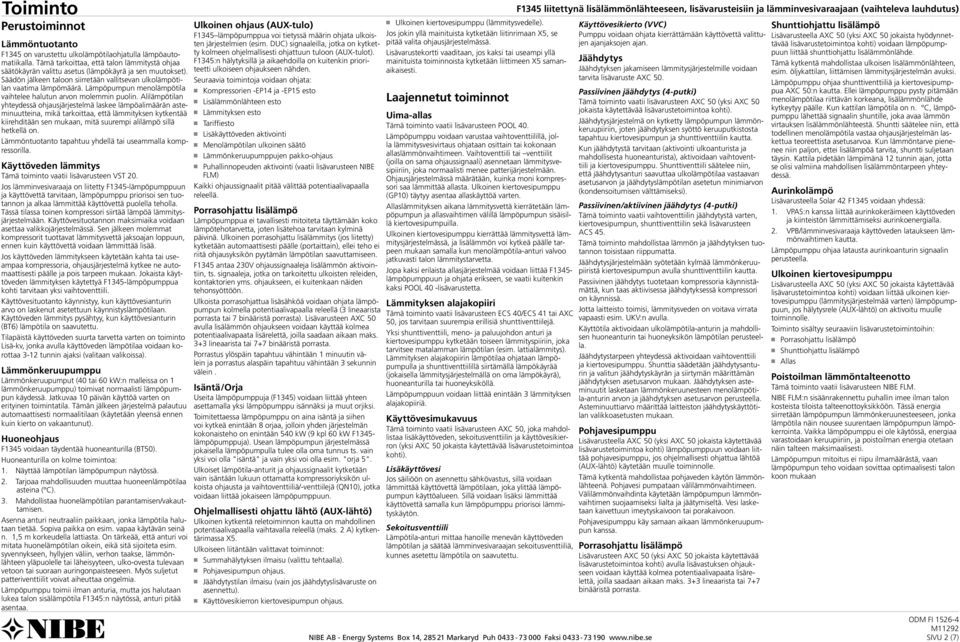

2 Toiminto Perustoiminnot Lämmöntuotanto F1345 on varustettu ulkolämpötilaohjatulla lämpöautomatiikalla. Tämä tarkoittaa, että talon lämmitystä ohjaa säätökäyrän valittu asetus (lämpökäyrä ja sen muutokset). Säädön jälkeen taloon siirretään vallitsevan ulkolämpötilan vaatima lämpömäärä. Lämpöpumpun menolämpötila vaihtelee halutun arvon molemmin puolin. Alilämpötilan yhteydessä ohjausjärjestelmä laskee lämpöalimäärän asteminuutteina, mikä tarkoittaa, että lämmityksen kytkentää kiirehditään sen mukaan, mitä suurempi alilämpö sillä hetkellä on. Lämmöntuotanto tapahtuu yhdellä tai useammalla kompressorilla. Käyttöveden lämmitys Tämä toiminto vaatii lisävarusteen VST 20. Jos lämminvesivaraaja on liitetty F1345-lämpöpumppuun ja käyttövettä tarvitaan, lämpöpumppu priorisoi sen tuotannon ja alkaa lämmittää käyttövettä puolella teholla. Tässä tilassa toinen kompressori siirtää lämpöä lämmitysjärjestelmään. Käyttövesituotannon maksimiaika voidaan asettaa valikkojärjestelmässä. Sen jälkeen molemmat kompressorit tuottavat lämmitysvettä jaksoajan loppuun, ennen kuin käyttövettä voidaan lämmittää lisää. Jos käyttöveden lämmitykseen käytetään kahta tai useampaa kompressoria, ohjausjärjestelmä kytkee ne automaattisesti päälle ja pois tarpeen mukaan. Jokaista käyttöveden lämmityksen käytettyä F1345-lämpöpumppua kohti tarvitaan yksi vaihtoventtiili. Käyttövesituotanto käynnistyy, kun käyttövesianturin arvo on laskenut asetettuun käynnistyslämpötilaan. Käyttöveden lämmitys pysähtyy, kun käyttövesianturin (BT6) lämpötila on saavutettu. Tilapäistä käyttöveden suurta tarvetta varten on toiminto Lisä-kv, jonka avulla käyttöveden lämpötilaa voidaan korottaa 3-12 tunnin ajaksi (valitaan valikoissa). Lämmönkeruupumppu Lämmönkeruupumput (40 tai 60 kw:n malleissa on 1 lämmönkeruupumppu) toimivat normaalisti lämpöpumpun käydessä. Jatkuvaa 10 päivän käyttöä varten on erityinen toimintatila. Tämän jälkeen järjestelmä palautuu automaattisesti normaalitilaan (käytetään yleensä ennen kuin kierto on vakaantunut). Huoneohjaus F1345 voidaan täydentää huoneanturilla (BT50). Huoneanturilla on kolme toimintoa: 1. Näyttää lämpötilan lämpöpumpun näytössä. 2. Tarjoaa mahdollisuuden muuttaa huoneenlämpötilaa asteina ( C). 3. Mahdollistaa huonelämpötilan parantamisen/vakauttamisen. Asenna anturi neutraaliin paikkaan, jonka lämpötila halutaan tietää. Sopiva paikka on esim. vapaa käytävän seinä n. 1,5 m korkeudella lattiasta. On tärkeää, että anturi voi mitata huonelämpötilan oikein, eikä sitä sijoiteta esim. syvennykseen, hyllyjen väliin, verhon taakse, lämmönlähteen yläpuolelle tai läheisyyteen, ulko-ovesta tulevaan vetoon tai suoraan auringonpaisteeseen. Myös suljetut patteriventtiilit voivat aiheuttaa ongelmia. Lämpöpumppu toimii ilman anturia, mutta jos halutaan lukea talon sisälämpötila F1345:n näytössä, anturi pitää asentaa. Ulkoinen ohjaus (AUX-tulo) F1345 lämpöpumppua voi tietyssä määrin ohjata ulkoisten järjestelmien (esim. DUC) signaaleilla, jotka on kytketty kolmeen ohjelmallisesti ohjattuun tuloon (AUX-tulot). F1345:n hälytyksillä ja aikaehdoilla on kuitenkin prioriteetti ulkoiseen ohjaukseen nähden. Seuraavia toimintoja voidaan ohjata: n Kompressorien -EP14 ja -EP15 esto n Lisälämmönlähteen esto n Lämmityksen esto n Tariffiesto n Lisäkäyttöveden aktivointi n Menolämpötilan ulkoinen säätö n Lämmönkeruupumppujen pakko-ohjaus n Puhallinnopeuden aktivointi (vaatii lisävarusteen NIBE FLM) Kaikki ohjaussignaalit pitää välittää potentiaalivapaalla releellä. Porrasohjattu lisälämpö Lämpöpumppua ei tavallisesti mitoiteta täyttämään koko lämpötehotarvetta, joten lisätehoa tarvitaan kylminä päivinä. Ulkoinen porrasohjattu lisälämmitys (jos liitetty) kytketään automaattisesti päälle (portaittain), ellei teho ei riitä ohjausyksikön pyytämän lämpötilan saavuttamiseen. F1345 antaa 230V ohjaussignaaleja lisälämmön aktivointiin, ts. signaaleja, jotka on tarkoitettu ulkoisten releiden, kontaktorien yms. ohjaukseen, ei kuitenkaan näiden tehonsyöttöön. Ulkoista porrasohjattua lisäsähköä voidaan ohjata lämpöpumpun kolmella potentiaalivapaalla releellä (3 lineaarista porrasta tai 7 binääristä porrasta). Lisävarusteen AXC 50 avulla lisälämmön ohjaukseen voidaan käyttää kolmea potentiaalivapaata lisärelettä, joilla saadaan aikaan maks. 3+3 lineaarista tai 7+7 binääristä porrasta. Porrastus ylöspäin tapahtuu vähintään 1 minuutin välein ja porrastus alaspäin tapahtuu vähintään 3 sekunnin välein. Isäntä/Orja Useita lämpöpumppuja (F1345) voidaan liittää yhteen asettamalla yksi lämpöpumppu isännäksi ja muut orjiksi. Toimitettaessa lämpöpumppu on aina isäntä ja siihen voi kytkeä enintään 8 orjaa, jolloin yhden järjestelmän kokonaisteho on enintään 540 kw (9 kpl 60 kw F1345- lämpöpumppuja). Usean lämpöpumpun järjestelmässä jokaisella lämpöpumpulla tulee olla oma tunnus ts. vain yksi voi olla "isäntä" ja vain yksi voi olla esim. "orja 5". Ulkoiset lämpötila-anturit ja ohjaussignaalit kytketään vain isäntään lukuun ottamatta kompressoriyksikön ulkoista ohjausta ja vaihtoventtiiliä/-venttiilejä (QN10), jotka voidaan liittää jokaiseen lämpöpumppuun. Ohjelmallisesti ohjattu lähtö (AUX-lähtö) Ulkoinen kytkentä reletoiminnon kautta on mahdollinen potentiaalivapaalla vaihtavalla releellä (maks. 2 A) kytkentärimassa X5. Ulkoiseen liitäntään valittavat toiminnot: n Summahälytyksen ilmaisu (valittu tehtaalla). n Pohjavesipumpun ohjaus. n Jäähdytystilan ilmaisu (vain jos jäähdytyslisävaruste on asennettu). n Käyttövesikierron kiertovesipumpun ohjaus. n Ulkoinen kiertovesipumppu (lämmitysvedelle). Jos jokin yllä mainituista kytketään liitinrimaan X5, se pitää valita ohjausjärjestelmässä. Lisävarustekortti vaaditaan, jos kaksi tai useampi yllä mainituista toiminnoista kytketään liittimeen X5 samanaikaisesti. Laajennetut toiminnot Uima-allas Tämä toiminto vaatii lisävarusteen POOL 40. Lämpöpumppu voidaan varustaa vaihtoventtiilillä, jolla lämmitysvesivirtaus ohjataan osittain tai kokonaan allaslämmönvaihtimeen. Vaihtoventtiili tai venttiilit (joilla on sama ohjaussignaali) asennetaan lämmitysvesipiiriin, joka normaalisti menee patterijärjestelmään. Ohjausjärjestelmässä määrätään, kuinka moni kompressori saa lämmittää allasta. Ulkoinen kiertovesipumppu (GP10) täytyy asentaa allaskäyttöä varten. Allaslämmityksen aikana lämmitysvettä kierrätetään lämpöpumpun ja allasvaihtimen välillä lämpöpumpun sisäisillä kiertovesipumpuilla. Ulkoinen kiertovesipumppu kierrättää lämmitysvettä lämmitysjärjestelmässä, ja lisälämmön voi kytkeä päälle tarpeen mukaan samalla kun menolämpötila-anturi valvoo jatkuvasti talon lämmitystarvetta. Jopa kaksi erilaista allasjärjestelmää voidaan liittää F1345- lämpöpumppuun ja ohjata erikseen, se vaatii kuitenkin kaksi POOL 40 -lisävarustetta. Lämmityksen alajakopiiri Tämä toiminto vaatii lisävarusteen ECS 40/ECS 41 tai AXC 50, jos tarvitaan suurempia erillisiä shunttiventtiilejä. Yksi shunttiventtiili, meno- ja paluujohdon anturi ja kiertovesipumppu kytketään toiseen lämmityspiiriin, joka tarvitsee matalamman lämpötilan (esim. lattialämmitys). Lämmityksen alajakopiirin lämpötilaa ohjataan lämpöpumpulla ja shunttiventtiilillä siirtämällä lämpökäyrää (jokaisella lämmitysjärjestelmällä on oma lämpökäyrä), huoneanturilla tai huoneyksiköllä. Lämpöpumppuun voidaan liittää enintään 3 lämmityksen alajakopiiriä. Käyttövesimukavuus Tämä toiminto vaatii lisävarusteen AXC 50, joka mahdollistaa lisäkäyttöveden, sekoitusventtiilin ja käyttövesikierron (yksi AXC 50 jokaista käytettävää lisävarustetoimintoa kohti). Lisäkäyttövesi Jos säiliöön on asennettu sähkövastus, sillä voidaan lämmittää käyttövettä lämpötilaan, joka ylittää lämpöpumpun käyttöalueen. Sillä voidaan lisäksi lämmittää käyttövettä samalla kun lämpöpumppu priorisoi lämmityskäytön. Sekoitusventtiili Lämpötila-anturi mittaa hanoille menevän käyttöveden lämpötilan ja säätää lämminvesivaraajan sekoitusventtiiliä, kunnes asetettu lämpötila on saavutettu. F1345 liitettynä lisälämmönlähteeseen, lisävarusteisiin ja lämminvesivaraajaan (vaihteleva lauhdutus) Käyttövesikierto (VVC) Pumppu voidaan ohjata kierrättämään käyttövettä valittujen ajanjaksojen ajan. Jäähdytys Jäähdytyksen jakamiseen lämmitysjärjestelmille voidaan tarvita lisävaruste AXC 50. Passiivinen jäähdytys (4-putki) Tämä toiminto vaatii lisävarusteen AXC 50 (yksi AXC 50 jokaista käytettävää lisävarustetoimintoa kohti). Jäähdytysjärjestelmä on kytketty lämpöpumpun lämmönkeruupiiriin, joten jäähdytyksen syöttö keruuputkistosta tapahtuu kiertovesipumpun ja shunttiventtiilin kautta. Kun jäähdytystä tarvitaan (aktivointi ulkoanturista ja mahdollisesta huoneanturista), aktivoidaan vaihtoventtiili ja kiertovesipumppu. Shunttiventtiili säätelee niin, että jäähdytysanturi saavuttaa ulkolämpötilaa vastaavan asetusarvon ja jäähdytyslämpötilan asetetun minimiarvon (kondensoitumisen välttämiseksi). Passiivinen/aktiivinen jäähdytys (4-putki) Tämä toiminto vaatii vaihtoventtiilin jäähdytystä varten, kiertovesipumpun, shunttiventtiilin sekä lisävarusteen ACS 45. Tämä toiminto mahdollistaa lämmön ja jäähdytyksen tuotannon toisistaan riippumatta. Jäähdytysjärjestelmään syötetään kylmää lämmönkeruupiiristä kiertovesipumpun avulla shunttiventtiilin kautta. Passiivinen jäähdytys tuotetaan kompressoria käynnistämättä, kun taas aktiivisessa jäähdytyksessä kompressori on käynnissä. Jotta laitteisto toimisi, lämmitysveden on voitava virrata vapaasti esim. UKV:n avulla. Käyttötila aktivoidaan ulkolämpötila-anturin ja mahdollisen huoneanturin tai huoneyksikön lämpötilan perusteella. Jäähdytystarpeen yhteydessä aktivoidaan vaihtoventtiili ja kiertovesipumppu. Shunttia säädetään jäähdytysanturin ja valitun jäähdytyskäyrän ja siirtymän määrittämän jäähdytyksen asetusarvon mukaan. Jäähdytyksen asteminuutit lasketaan lämmönkeruunesteen menolämpötila-anturin arvon ja jäähdytyksen asetusarvon perusteella. Asteminuuttiarvo määrittää laitteiston jäähdytyskäyttötilan valikkoasetusten mukaan. Pohjavesipumppu Lisävarusteella AXC 50 (yksi AXC 50 jokaista käytettävää lisävarustetoimintoa kohti) lämpöpumppuun voidaan liittää pohjavesipumppu, jos ohjelmallisesti ohjattua lähtöä (AUX-lähtö) käytetään muulle toiminnolle. Tämä kytkentä mahdollistaa pohjaveden käytön lämmönlähteenä. Pohjavesi pumpataan välilämmönvaihtimeen. Välilämmönvaihdinta käytetään lämpöpumpun lämmönvaihtimen suojaamiseksi lialta ja jäätymiseltä. Vesi lasketaan kaivettuun imeytyskaivoon tai porakaivoon. Pohjavesipumppu käy samaan aikaan lämmönkeruupumpun kanssa. Porrasohjattu lisälämpö Lisävarusteen AXC 50 (yksi AXC 50 jokaista käytettävää lisävarustetoimintoa kohti) avulla lisävastuksen ohjaukseen voidaan käyttää kolmea potentiaalivapaata lisärelettä, joilla saadaan aikaan maks. 3+3 lineaarista tai 7+7 binääristä porrasta. Shunttiohjattu lisälämpö Lisävarusteella AXC 50 (yksi AXC 50 jokaista hyödynnettävää lisävarustetoimintoa kohti) voidaan lämpöpumppuun liittää shunttiohjattu lisälämmönlähde. Tämä kytkentä mahdollistaa ulkoisen lisälämmönlähteen, esim. öljykattilan, liittämisen lämmitysjärjestelmän avuksi. Lämpöpumppu ohjaa shunttiventtiiliä ja kiertovesipumppua AXC 50:n kautta. Ellei lämpöpumppu pysty pitämään menolämpötilaa riittävän korkeana, lisälämmönlähde kytkeytyy päälle. Kun kattilan lämpötila on n. C, lämpöpumppu lähettää signaalin shuntille, joka avaa lämmön virtauksen lisälämmönlähteestä. Shuntti säätelee niin, että todellinen menolämpötila vastaa ohjausjärjestelmän laskettua teoreettista asetusarvoa. Kun lämmöntarve pienenee niin paljon, ettei lisälämpöä tarvita, shuntti suljetaan täysin. Kattila pidetään lämpimänä 12 tunnin ajan, jotta se olisi valmiina mahdollisen lisälämmöntarpeen yhteydessä. Aurinkolämpö Lisävarusteella Solar 42 F1345 voidaan yhdessä: 1. VPAS:n kanssa liittää aurinkokeräimeen käyttöveden ja kiinteistön lämmittämiseksi aurinkoenergialla. 2. VPB/lämminvesivaraaja käyttöveden lataukseen lämmönvaihtimen kautta. Lämpöpumppu ohjaa latausta aurinkoanturin signaalin perusteella. Ulkoinen kiertovesipumppu Lisävarusteella AXC 50 (yksi AXC 50 jokaista käytettävää lisävarustetoimintoa kohti) voidaan liittää ulkoinen kiertovesipumppu (lämmitysjärjestelmää varten) lämpöpumppuun, jos hälytysrele (AUX-lähtö) on aktivoitu muulle toiminnolle. Toiminto sisältyy seuraaviin lisävarustetoimintoihin: n Porrasohjattu lisälämpö n Shunttiohjattu lisälämpö n Allas Poistoilman lämmöntalteenotto Tämä toiminto vaatii lisävarusteen NIBE FLM. NIBE FLM:n sisäänrakennettu puhallin imee ilman talon kosteista tiloista talteenottoyksikköön. Tässä energia siirretään lämpöpumpun lämmönkeruunesteeseen, jonka lämpötila näin nousee suurentaen lämpöpumpun lämpökerrointa. Vaikka lämpöpumppu ei ole käytössä, energiaa varastoidaan keruupiiriin, ja poistoilman energia otetaan näin talteen maksimaalisesti. Lämpöpumpun mitoitus ei riipu ilmamäärästä, vaan lämpöpumpun teho voidaan sovittaa optimaalisesti talon koon mukaan SIVU 2 (7)

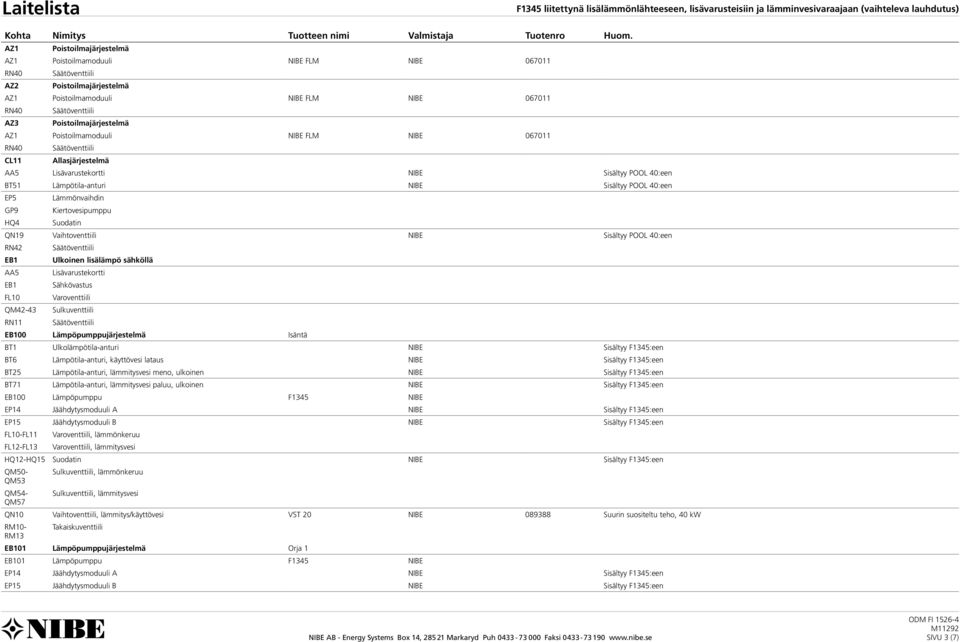

3 Laitelista F1345 liitettynä lisälämmönlähteeseen, lisävarusteisiin ja lämminvesivaraajaan (vaihteleva lauhdutus) AZ1 Poistoilmajärjestelmä AZ1 Poistoilmamoduuli NIBE FLM NIBE RN40 AZ2 Poistoilmajärjestelmä AZ1 Poistoilmamoduuli NIBE FLM NIBE RN40 AZ3 Poistoilmajärjestelmä AZ1 Poistoilmamoduuli NIBE FLM NIBE RN40 CL11 Allasjärjestelmä AA5 Lisävarustekortti NIBE Sisältyy POOL 40:een BT51 Lämpötila-anturi NIBE Sisältyy POOL 40:een EP5 GP9 HQ4 Lämmönvaihdin Kiertovesipumppu Suodatin QN19 Vaihtoventtiili NIBE Sisältyy POOL 40:een RN42 EB1 AA5 EB1 FL10 QM42-43 RN11 Ulkoinen lisälämpö sähköllä Lisävarustekortti Sähkövastus Varoventtiili Sulkuventtiili EB100 Lämpöpumppujärjestelmä Isäntä BT1 Ulkolämpötila-anturi NIBE Sisältyy F1345:een BT6 Lämpötila-anturi, käyttövesi lataus NIBE Sisältyy F1345:een BT25 Lämpötila-anturi, lämmitysvesi meno, ulkoinen NIBE Sisältyy F1345:een BT71 Lämpötila-anturi, lämmitysvesi paluu, ulkoinen NIBE Sisältyy F1345:een EB100 Lämpöpumppu F1345 NIBE FL10-FL11 FL12-FL13 Varoventtiili, lämmönkeruu Varoventtiili, lämmitysvesi QN10 Vaihtoventtiili, lämmitys/käyttövesi VST 20 NIBE Suurin suositeltu teho, 40 kw EB101 Lämpöpumppujärjestelmä Orja 1 EB101 Lämpöpumppu F1345 NIBE SIVU 3 (7)

4 FL10-FL11 FL12-FL13 Varoventtiili, lämmönkeruu Varoventtiili, lämmitysvesi GP16 Lämmönkeruupumppu NIBE Sisältyy F1345:een EB102 Lämpöpumppujärjestelmä Orja 2 EB102 Lämpöpumppu F1345 NIBE FL10-FL11 Varoventtiili, lämmönkeruu FL12-FL13 Varoventtiili, lämmitysvesi GP16 Lämmönkeruupumppu NIBE Sisältyy F1345:een EB103 Lämpöpumppujärjestelmä Orja 3 EB103 Lämpöpumppu F1345 NIBE FL10-FL11 Varoventtiili, lämmönkeruu FL12-FL13 Varoventtiili, lämmitysvesi GP16 Lämmönkeruupumppu NIBE Sisältyy F1345:een EM1 Ulkoinen lisälämpö BT52 Lämpötila-anturi, kattila EM1 Kaasukattila FL10 Varoventtiili GP10 Kiertovesipumppu, ulkoinen lämmitysjärjestelmä KA1 Apurele HR10 NIBE QN11 Shunttiventtiili, lisälämpö RM42 Takaiskuventtiili SIVU 4 (7)

5 EP1 Kaukolämpöjärjestelmä AA5 Lisävarustekortti BT52 Lämpötila-anturi, kattila EP7 Lämmönvaihdin, kaukolämpö QN11 Shunttiventtiili, lisälämpö EP12 Kollektori, lämmönkeruu AA5 Lisävarustekortti EP4 Lämmönvaihdin, pohjavesi EP12 Kollektori, lämmönkeruu GP3 Kiertovesipumppu, pohjavesi HQ40 Suodatin EP21 Lämmitysjärjestelmä 2 AA5 Lisävarustekortti NIBE / Sisältyy ECS 40/41:een BT2 Lämpötila-anturi, lämmitysvesi meno NIBE / Sisältyy ECS 40/41:een BT3 Lämpötila-anturi, lämmitysvesi paluu NIBE / Sisältyy ECS 40/41:een GP20 Kiertovesipumppu NIBE / Sisältyy ECS 40/41:een QN25 Shunttiventtiili NIBE / Sisältyy ECS 40/41:een EP22 Lämmitysjärjestelmä 3 AA5 Lisävarustekortti NIBE / Sisältyy ECS 40/41:een BT2 Lämpötila-anturi, lämmitysvesi meno NIBE / Sisältyy ECS 40/41:een BT3 Lämpötila-anturi, lämmitysvesi paluu NIBE / Sisältyy ECS 40/41:een GP20 Kiertovesipumppu NIBE / Sisältyy ECS 40/41:een QN25 Shunttiventtiili NIBE / Sisältyy ECS 40/41:een EP23 Lämmitysjärjestelmä 4 AA5 Lisävarustekortti NIBE / Sisältyy ECS 40/41:een BT2 Lämpötila-anturi, lämmitysvesi meno NIBE / Sisältyy ECS 40/41:een BT3 Lämpötila-anturi, lämmitysvesi paluu NIBE / Sisältyy ECS 40/41:een GP20 Kiertovesipumppu NIBE / Sisältyy ECS 40/41:een QN25 Shunttiventtiili NIBE / Sisältyy ECS 40/41:een EP25 Jäähdytysjärjestelmä BT2 Lämpötila-anturi, lämmitysvesi meno NIBE EP25 Puhallinkonvektori NIBE GP20 Kiertovesipumppu NIBE QN25 Shunttiventtiili NIBE EP30 Aurinkosarja AA5 Lisävarustekortti NIBE Sisältyy SOLAR 42:een BT53 Lämpötila-anturi, aurinkokeräin NIBE Sisältyy SOLAR 42:een BT54 Lämpötila-anturi, aurinkokeräin NIBE Sisältyy SOLAR 42:een EP8 Aurinkopaneeli GP30 Pumppuasema, aurinko CM5 Paisuntasäiliö, aurinko FL4 Varoventtiili, aurinko GP4 Kiertovesipumppu QM43-45 Sulkuventtiili SIVU 5 (7)

6 RM3-4 EQ1 Takaiskuventtiili Passiivinen/aktiivinen jäähdytys, 4-putki BT57 BT64 BT75 Lämpötila-anturi, keräin Lämpötila-anturi, jäähdytys menojohto Lämpötila-anturi, menojohto lämmön dumppauksen jälkeen CP21 Paisuntasäiliö NIBE UKV NIBE UKV-säiliön on oltava kondenssieristetty. EP24 GP20 Lämmönvaihdin Kiertovesipumppu QN12 Vaihtoventtiili, jäähdytys/lämmitys Suos. käyntiaika s. QN18 Shunttiventtiili, jäähdytys Suos. käyntiaika s. QN36 Shunttiventtiili, lämmön dumppaus Suos. käyntiaika s. RM22 EQ1 Takaiskuventtiili Passiivinen jäähdytys, 4-putki BT64 BT65 EP13 GP13 QM40-41 QN18 RM40 QZ1 Lämpötila-anturi, jäähdytys menojohto Lämpötila-anturi, jäähdytys paluujohto Tuloilmapatteri Kiertovesipumppu, jäähdytys Sulkuventtiili Shunttiventtiili, jäähdytys Takaiskuventtiili Käyttövesikierto BT70 Lämpötila-anturi, käyttövesi meno EB2 Sähkövastus IU NIBE 6 kw: kw: FQ1 Sekoitusventtiili, käyttövesi GP11 Kiertovesipumppu, käyttövesikierto KA1 Apurele HR10 NIBE RM23-24 Takaiskuventtiili RN20-21 XD1 Kytkentärasia K11 NIBE Muuta BP6 Painemittari, lämmönkeruu CP10-CP13 Varaajasäiliö VPA/VPB/VPAS NIBE Huomaa, että säiliön on kyettävä ottamaan vastaan lämpöpumpun latausteho. Katso viimeisen sivun taulukosta mahdollisia yhdistelmiä NIBE:n valikoimasta. CP20 Paisuntasäiliö UKV NIBE CM1 Paisuntasäiliö, lämmitysvesi CM3 Paisuntasäiliö, lämmönkeruu EB10 Lisälämminvesivaraaja EP12 Kollektori, lämmönkeruu FL2 Varoventtiili, lämmitysvesi FL3 Varoventtiili, lämmönkeruu NIBE Sisältyy F1345:een GP10 Kiertovesipumppu SIVU 6 (7)

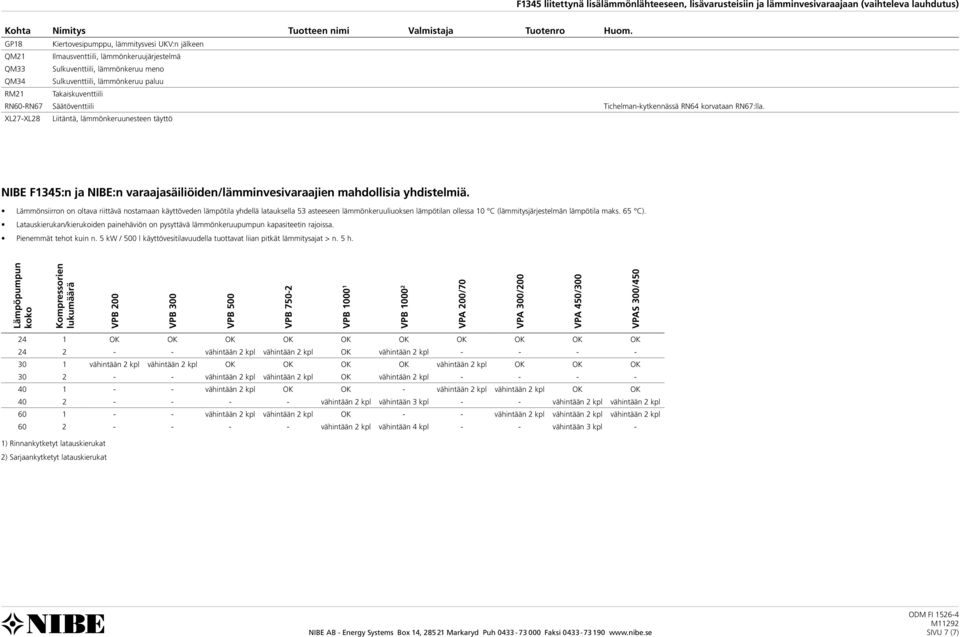

7 GP18 Kiertovesipumppu, lämmitysvesi UKV:n jälkeen QM21 Ilmausventtiili, lämmönkeruujärjestelmä QM33 Sulkuventtiili, lämmönkeruu meno QM34 Sulkuventtiili, lämmönkeruu paluu RM21 Takaiskuventtiili RN60-RN67 Tichelman-kytkennässä RN64 korvataan RN67:lla. XL27-XL28 Liitäntä, lämmönkeruunesteen täyttö NIBE F1345:n ja NIBE:n varaajasäiliöiden/lämminvesivaraajien mahdollisia yhdistelmiä. Lämmönsiirron on oltava riittävä nostamaan käyttöveden lämpötila yhdellä latauksella 53 asteeseen lämmönkeruuliuoksen lämpötilan ollessa 10 C (lämmitysjärjestelmän lämpötila maks. 65 C). Latauskierukan/kierukoiden painehäviön on pysyttävä lämmönkeruupumpun kapasiteetin rajoissa. Pienemmät tehot kuin n. 5 kw / 500 l käyttövesitilavuudella tuottavat liian pitkät lämmitysajat > n. 5 h. Lämpöpumpun koko Kompressorien lukumäärä VPB 200 VPB 300 VPB 500 VPB VPB VPB VPA 200/70 VPA 300/200 VPA 450/300 VPAS 300/ OK OK OK OK OK OK OK OK OK OK vähintään 2 kpl vähintään 2 kpl OK vähintään 2 kpl vähintään 2 kpl vähintään 2 kpl OK OK OK OK vähintään 2 kpl OK OK OK vähintään 2 kpl vähintään 2 kpl OK vähintään 2 kpl vähintään 2 kpl OK OK - vähintään 2 kpl vähintään 2 kpl OK OK vähintään 2 kpl vähintään 3 kpl - - vähintään 2 kpl vähintään 2 kpl vähintään 2 kpl vähintään 2 kpl OK - - vähintään 2 kpl vähintään 2 kpl vähintään 2 kpl vähintään 2 kpl vähintään 4 kpl - - vähintään 3 kpl - 1) Rinnankytketyt latauskierukat 2) Sarjaankytketyt latauskierukat SIVU 7 (7)
