MAALÄMPÖPUMPPUJEN ASENTAJAN OPAS

Transkriptio

1 MAALÄMPÖPUMPPUJEN ASENTAJAN OPAS Käyttöönotto - aloitusopas 2 F F UKV kytkennän periaate 7 F1145 ja käyttöveden lämmitys 8 F1145 kiinteällä lauhdutuksella 9 ECS 40 / 41 - alashunttiryhmä 10 PCS 44 - ilmaiskylmä 11 RMU 40 - huoneyksikkö 12 SMS 40 - GSM ohjaus 13 AXC 40 - shunttiohjattu lisälämpö (öljy) 14 AXC 40 - LVK kierron ohjaus 15 POOL 40 - uima-altaan lämmitys 16 MODBUS 40 - ohjaus ja valvonta 17 Lisävarusteiden tiedonsiirto 18 Yleiset asetukset 19 Tämä opas ei ole täydellinen asennusopas. Tarkempaa etoa löytyy NIBE lämpöpumppujen ja niiden lisävarusteiden asennusohjeista. NIBE MLP ASENTAJAN OPAS

2 NIBE F1145 ja F1245 aloitusopas Sivu 1: Valitse kieli Sivu 3: Aseta lk-pumpun käyttötilaksi 10 päivää jatkuva Sivu 4: Aseta lämpöjohtopumpun käyttötilaksi jatkuva Sivu 6: Aseta sähkövastuksen maksimi teho sekä rakennuksen pääsulakkeen koko Sivu 7: F1145 ja F1245 tunnistavat oikein asennetut lisävarusteet automaattisesti toiminnolla etsi asennettuja lisävarusteita Sivu 8: Ota käyttöön huoneanturin mittaukseen perustuva lämmityksen ohjaus (jos anturi asennettu) Sivu 23: Aseta kello ja kalenteri Sivu 24: Aseta pienin menolämpötila. Huomioi kosteiden tilojen lattialämmitys! Sivu 25: Aseta suurin menolämpötila. Tarkista arvo tarvittaessa lattialämmityksen toimittajalta! Sivu 26: Valitse lämpökäyrä. Alla yleisiä suosituksia, soveltuva arvo voi poiketa näistä. Patterilämmitykselle suositellaan käyrää 7 9 Lattialämmitykselle suositellaan käyrää 3 5 Sivu 27: Aseta käyttötila Auto jos kaikki asennukset ovat valmiit vain lisäys jos keruuputkisto on asentamatta Sivu 30: Valitse Ei, jotta aloitusopas ei käynnisty automaattisesti. Avaa huoltovalikko pitämällä TAKAISIN painike pohjassa n. 7 sekuntia Avaa valikko 5.1 käyttöasetukset Avaa valikko LK-pumpun nopeus ja aseta nopeudeksi 100 % ilmauksen helpottamiseksi Avaa valikko kiertovesipumpun nopeus ja aseta lämmitykselle nopeudeksi 100 % ilmauksen helpottamiseksi Jos rakennuksessa on lattialämmitys ja putket ovat betonilaatassa: Avaa LÄMPÖPUMPPU - valikko Avaa valikko lisäasetukset Avaa valikko asteminuuttiasetukset ja aseta käynnistä kompressori arvoksi 120 Virtaaman säätö Kun järjestelmä on ilmattu säädä lämmityksen kiertopumpun nopeus valikossa Kiertopumpun nopeus tulee säätää siten, että talven kovimmilla pakkasilla (mitoituslämpötilassa) lämmityksen menon ja paluun välinen ero on oikea. Patterilämmityksessä menon ja paluun lämpötilaero on tyypillisesti C mitoituslämpötilassa. Lattialämmityksessä menon ja paluun lämpötilaero on yleensä 6 8 C mitoituslämpötilassa. Alla olevassa kuvassa Etelä-Suomen mitoituslämpötila oikeassa reunassa (-26 C). Veden lämpö la +20 C -26 C Ulkolämpö la MUISTA! Tarkista lämmitysverkoston lämpötilat LVIsuunnittelijalta! meno paluu Poistu päävalikkoon painamalla 3 kertaa TAKAISIN painiketta. NIBE MLP ASENTAJAN OPAS

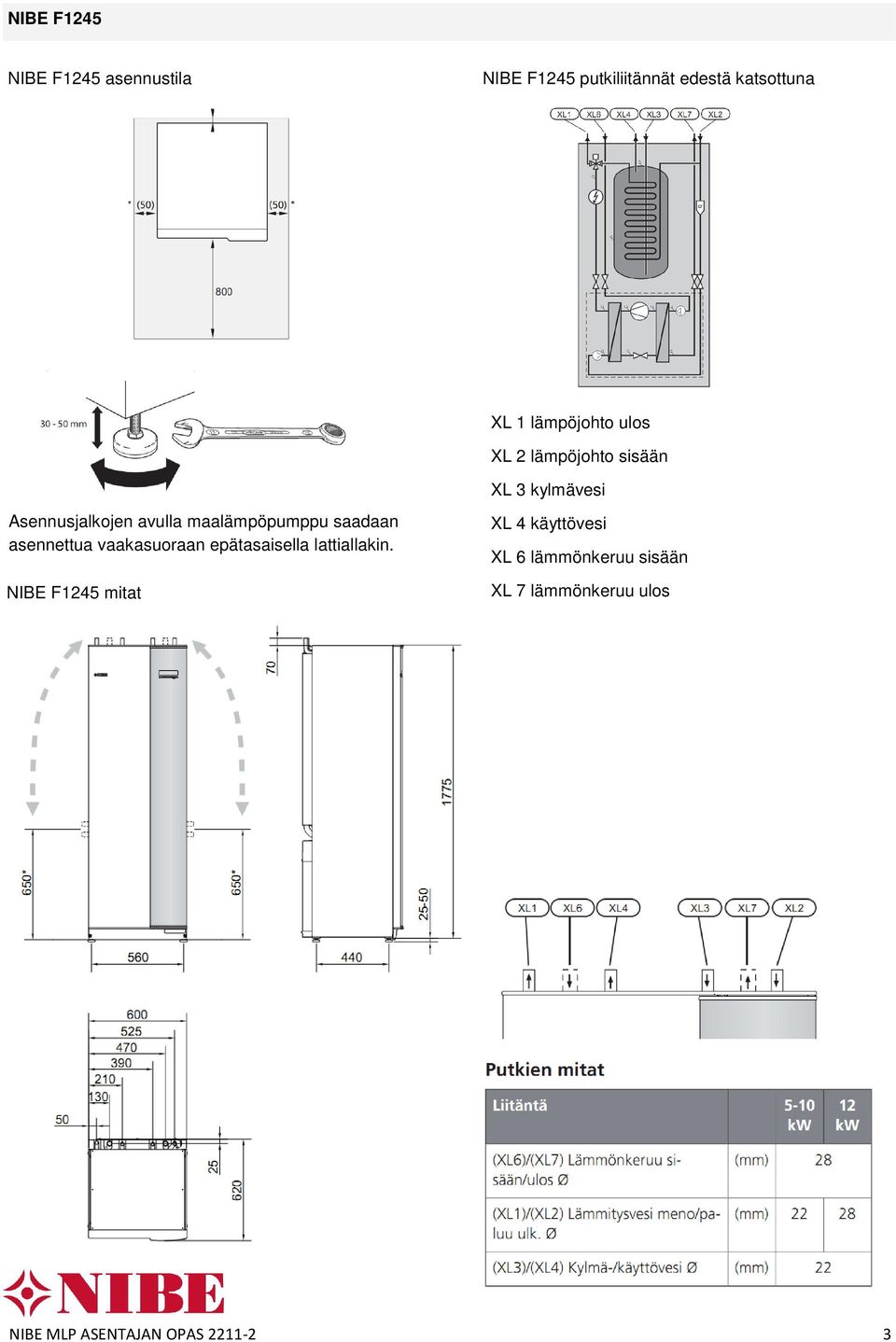

3 NIBE F1245 NIBE F1245 asennustila NIBE F1245 putkiliitännät edestä katsottuna XL 1 lämpöjohto ulos XL 2 lämpöjohto sisään XL 3 kylmävesi Asennusjalkojen avulla maalämpöpumppu saadaan asennettua vaakasuoraan epätasaisella lattiallakin. NIBE F1245 mitat XL 4 käyttövesi XL 6 lämmönkeruu sisään XL 7 lämmönkeruu ulos NIBE MLP ASENTAJAN OPAS

4 NIBE F1245 NIBE MLP ASENTAJAN OPAS

5 NIBE F1145 NIBE F1145 asennustila NIBE F1145 putkiliitännät edestä katsottuna XL 1 lämpöjohto ulos XL 2 lämpöjohto sisään Asennusjalkojen avulla maalämpöpumppu saadaan asennettua vaakasuoraan epätasaisella lattiallakin. NIBE F1145 mitat XL 6 lämmönkeruu sisään XL 7 lämmönkeruu ulos XL 9 lämminvesivaraaja NIBE MLP ASENTAJAN OPAS

6 NIBE F1145 NIBE MLP ASENTAJAN OPAS

7 UKV säiliön kytkennän periaate BT25 Lämmitysverkostoon suositellaan asennettavaksi kierrosnopeusohjattu kiertopumppu. Pumppu asetetaan pitämään virtaama vakiona. NIBE MLP ASENTAJAN OPAS

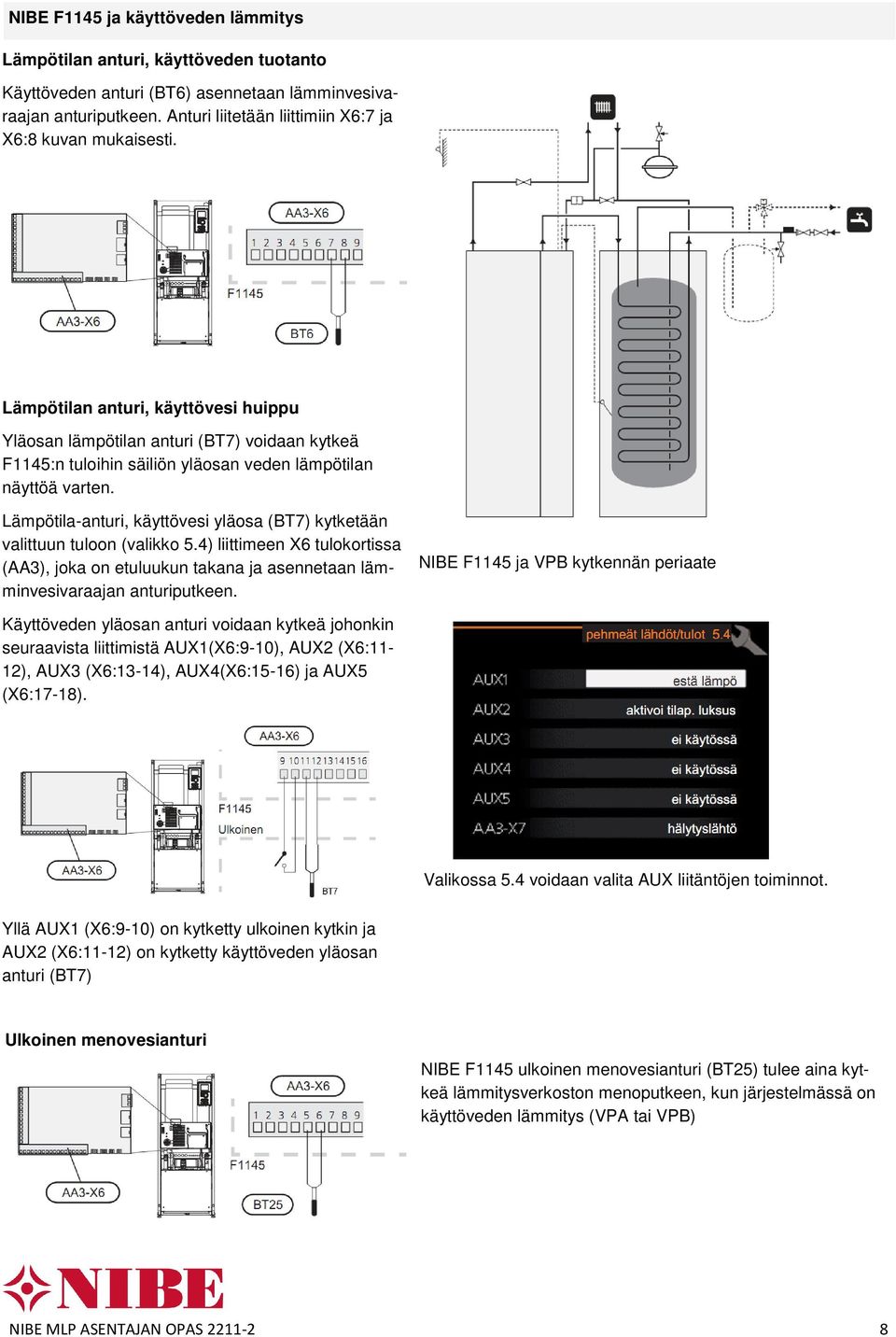

8 NIBE F1145 ja käyttöveden lämmitys Lämpötilan anturi, käyttöveden tuotanto Käyttöveden anturi (BT6) asennetaan lämminvesivaraajan anturiputkeen. Anturi liitetään liittimiin X6:7 ja X6:8 kuvan mukaisesti. Lämpötilan anturi, käyttövesi huippu Yläosan lämpötilan anturi (BT7) voidaan kytkeä F1145:n tuloihin säiliön yläosan veden lämpötilan näyttöä varten. Lämpötila-anturi, käyttövesi yläosa (BT7) kytketään valittuun tuloon (valikko 5.4) liittimeen X6 tulokortissa (AA3), joka on etuluukun takana ja asennetaan lämminvesivaraajan anturiputkeen. NIBE F1145 ja VPB kytkennän periaate Käyttöveden yläosan anturi voidaan kytkeä johonkin seuraavista liittimistä AUX1(X6:9-10), AUX2 (X6:11-12), AUX3 (X6:13-14), AUX4(X6:15-16) ja AUX5 (X6:17-18). Valikossa 5.4 voidaan valita AUX liitäntöjen toiminnot. Yllä AUX1 (X6:9-10) on kytketty ulkoinen kytkin ja AUX2 (X6:11-12) on kytketty käyttöveden yläosan anturi (BT7) Ulkoinen menovesianturi NIBE F1145 ulkoinen menovesianturi (BT25) tulee aina kytkeä lämmitysverkoston menoputkeen, kun järjestelmässä on käyttöveden lämmitys (VPA tai VPB) NIBE MLP ASENTAJAN OPAS

9 NIBE F1145 kytkentäesimerkki - KIINTEÄ LAUHDUTUS NIBE MLP ASENTAJAN OPAS

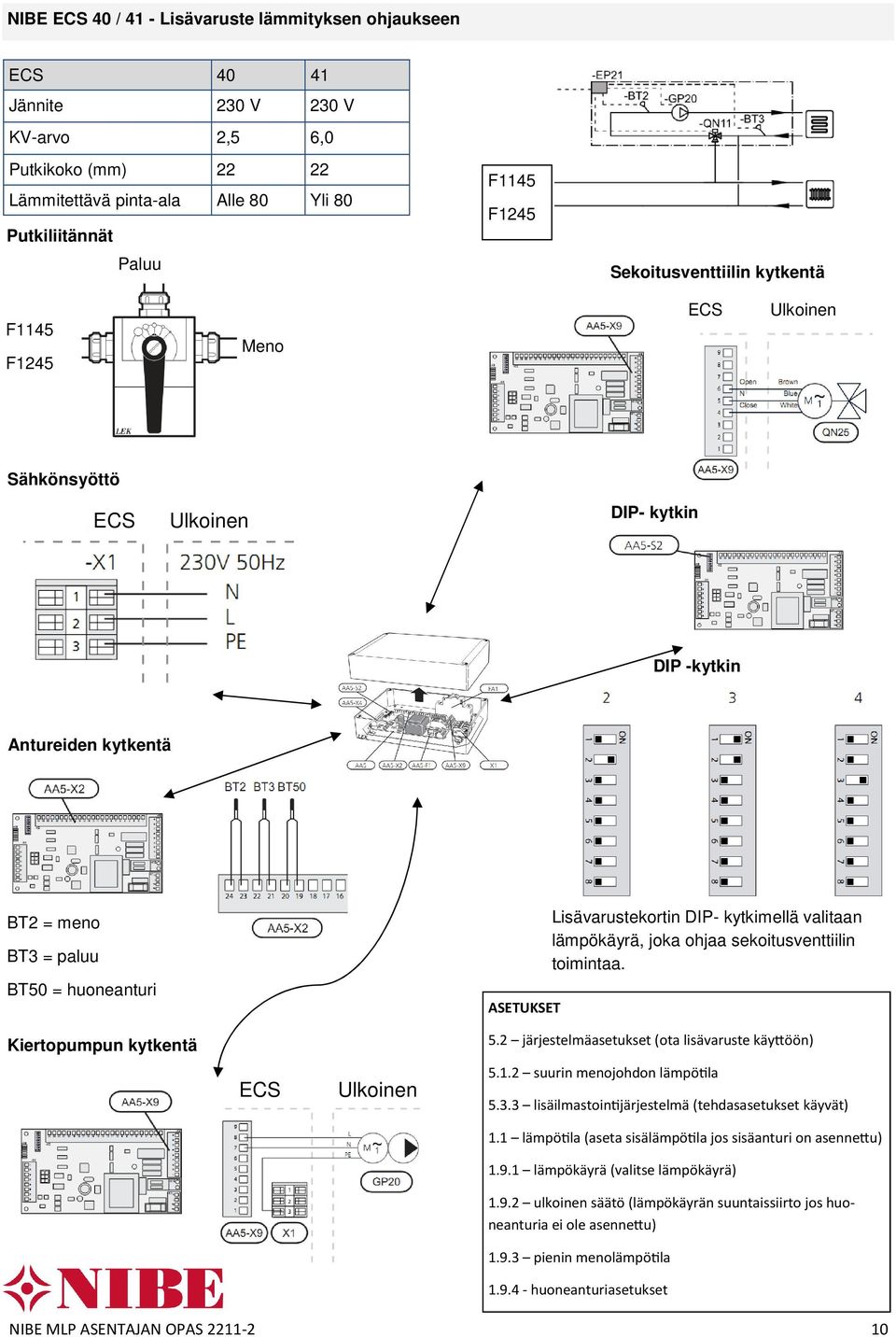

10 NIBE ECS 40 / 41 - Lisävaruste lämmityksen ohjaukseen ECS Jännite 230 V 230 V KV-arvo 2,5 6,0 Putkikoko (mm) Lämmitettävä pinta-ala Alle 80 Yli 80 Putkiliitännät Paluu F1145 F1245 Sekoitusventtiilin kytkentä F1145 F1245 Meno ECS Ulkoinen Sähkönsyöttö ECS Ulkoinen DIP- kytkin DIP -kytkin Antureiden kytkentä BT2 = meno BT3 = paluu BT50 = huoneanturi ASETUKSET Lisävarustekortin DIP- kytkimellä valitaan lämpökäyrä, joka ohjaa sekoitusventtiilin toimintaa. Kiertopumpun kytkentä 5.2 järjestelmäasetukset (ota lisävaruste käy öön) ECS Ulkoinen suurin menojohdon lämpö la lisäilmastoin järjestelmä (tehdasasetukset käyvät) 1.1 lämpö la (aseta sisälämpö la jos sisäanturi on asenne u) lämpökäyrä (valitse lämpökäyrä) ulkoinen säätö (lämpökäyrän suuntaissiirto jos huoneanturia ei ole asenne u) pienin menolämpö la huoneanturiasetukset NIBE MLP ASENTAJAN OPAS

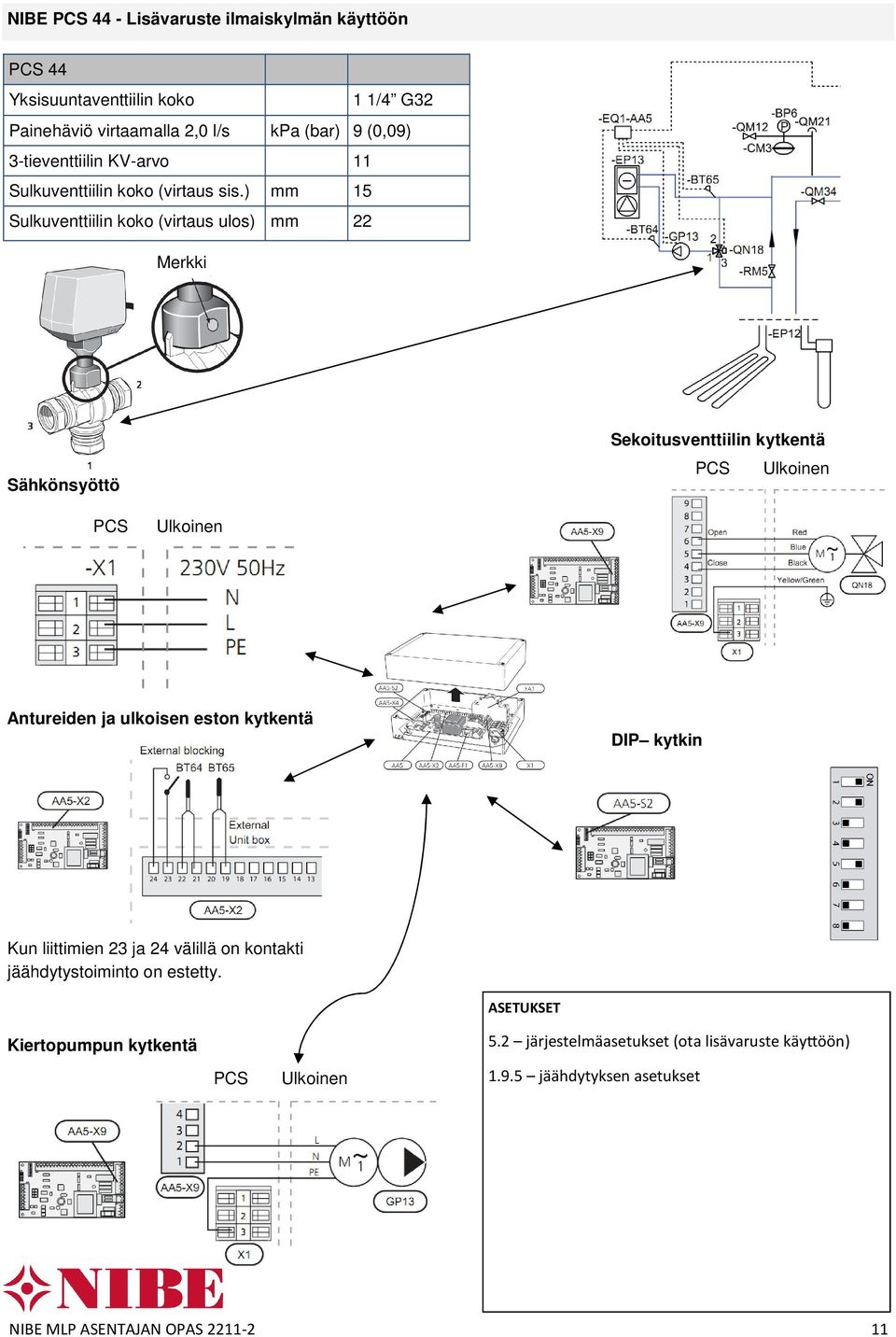

11 NIBE PCS 44 - Lisävaruste ilmaiskylmän käyttöön PCS 44 Yksisuuntaventtiilin koko 1 1/4 G32 Painehäviö virtaamalla 2,0 l/s kpa (bar) 9 (0,09) 3-tieventtiilin KV-arvo 11 Sulkuventtiilin koko (virtaus sis.) mm 15 Sulkuventtiilin koko (virtaus ulos) mm 22 Merkki Sähkönsyöttö Sekoitusventtiilin kytkentä PCS Ulkoinen PCS Ulkoinen Antureiden ja ulkoisen eston kytkentä DIP kytkin Kun liittimien 23 ja 24 välillä on kontakti jäähdytystoiminto on estetty. Kiertopumpun kytkentä PCS Ulkoinen ASETUKSET 5.2 järjestelmäasetukset (ota lisävaruste käy öön) jäähdytyksen asetukset NIBE MLP ASENTAJAN OPAS

12 NIBE RMU 40 - Lisävaruste lämpöpumpun ohjaukseen RMU 40 liittäminen F x RMU 40 1 x asennuskehys 2 x ruuvi RMU 40 voidaan asentaa usealla tavalla RMU 40 liittäminen F1245 Numerot viittaavat lämpökäyrään. RMU 40 ja SMS 40 Asennus Vain yksi RMU 40 ja yksi SMS 40 voidaan kytkeä lämpöpumppuun samaan aikaan. Jos SMS 40 ei käytetä voidaan asentaa 4 kpl RMU 40. ASETUKSET 1. Pidä Takaisin painike a pohjassa noin 7 sek. ajan RMU 40:ssä 2. Valitse mihin lämpökäyrään RMU 40 liitetään 3. Ak voi RMU 40 lämpöpumpun valikossa 5.2 NIBE MLP ASENTAJAN OPAS

13 NIBE SMS 40 - Lisävaruste lämpöpumpun etäohjaukseen GSM puhelimella SMS 40 liittäminen F Asenna SIM-kortti SMS 40-modeemiin. Jos haluat, että SMS 40 lähettää SMS-viestejä myös virtakatkoksen yhteydessä, sinun pitää myös: 2. Asentaa 9V paristo piirikorttiin SMS 40:ssa. 3. Asettaa sanka alla olevan kuvan mukaan. SMS 40 liittäminen F1245 RMU 40 ja SMS 40 Vain yksi RMU 40 ja yksi SMS 40 voidaan kytkeä lämpöpumppuun samaan aikaan. SMS 40:n asetukset voidaan tehdä aloitusoppaassa tai suoraan valikkojärjestelmässä. 1. Käynnistä lämpöpumppu ja valitse SMS 40 valikossa "Järjestelmäasetukset"(5.2). 2. Mene valikkoon ja syötä puhelinnumerot, joilla on oikeus muu aa ja saada lämpöpumpun la etoja. Numero syötetään maakoodin kanssa, esim. Suomessa +358 XXX XX XXX. 3. Jos haluat saada SMS-vies n hälytyksen yhteydessä, merkitse ruutu puhelinnumeron oikealla puolella. NIBE MLP ASENTAJAN OPAS

14 NIBE AXC 40 - Lisävaruste shunttiohjatun lisälämmön ohjaukseen Ulkoisen menoanturin (BT25) kytkentä Kiertopumpun (GP10) kytkentä GP10 AXC 40 sähkönsyöttö Ulkoisen releen kytkentä Kattila-anturi (BT52) kytkentä Lisälämmityksen ulkoinen esto Ulkoinen apurele DIP -kytkin Sekoitusventtiilin (QN11) kytkentä Open = Avaa Close = Sulje AXC 40 kytkennät ovat samat myös NIBE F1245 pumpulla. Asetukset Valikko Järjestelmäasetukset Ota lisävaruste AXC 40 käyttöön NIBE MLP ASENTAJAN OPAS

15 NIBE AXC 40 - Lisävaruste käyttöveden kiertopumpun ohjaukseen AXC 40 sähkönsyöttö AXC 40 sähkökytkennät ovat samanlaiset F1245 ja F1145 maalämpöpumppujen kanssa. Kiertopumpun (GP11) kytkentä DIP -kytkin Asetukset Valikko Järjestelmäasetukset Ota LVK-pumpun ohjaus käy öön Valikko Aseta LVK-pumpun käy öaika, seisonta-aika sekä jaksonaika NIBE MLP ASENTAJAN OPAS

16 NIBE POOL 40 - Lisävaruste uima-altaan lämmitykseen Allaspumpun (GP9) kytkentä * ei pakollinen POOL 40 sähkönsyöttö Ulkoisen kiertopumpun (GP10) kytkentä * ei pakollinen Allas anturin (BT51) kytkentä Vaihtoventtiilin (QN19) kytkentä Ulkoisen menoanturin (BT25) kytkentä DIP kytkin Asetukset Valikko Ota POOL 40 käyttöön Valikko Aseta allaslämmityksen lämpötila Valikko Aseta LJ-pumpun nopeus NIBE MLP ASENTAJAN OPAS

17 NIBE MODBUS 40 - Lisävaruste lämpöpumpun ohjaukseen ja valvontaan MODBUS 40 MODBUS 40 liittäminen lämpöpumppuun HUOM! MODBUS 40 käyttää tiedonsiirtostandardia RS485. Kytke isäntä RS485-suositusten mukaisella kaapelilla. MODBUS 40 liittäminen ulkoiseen isäntään NIBE MLP ASENTAJAN OPAS

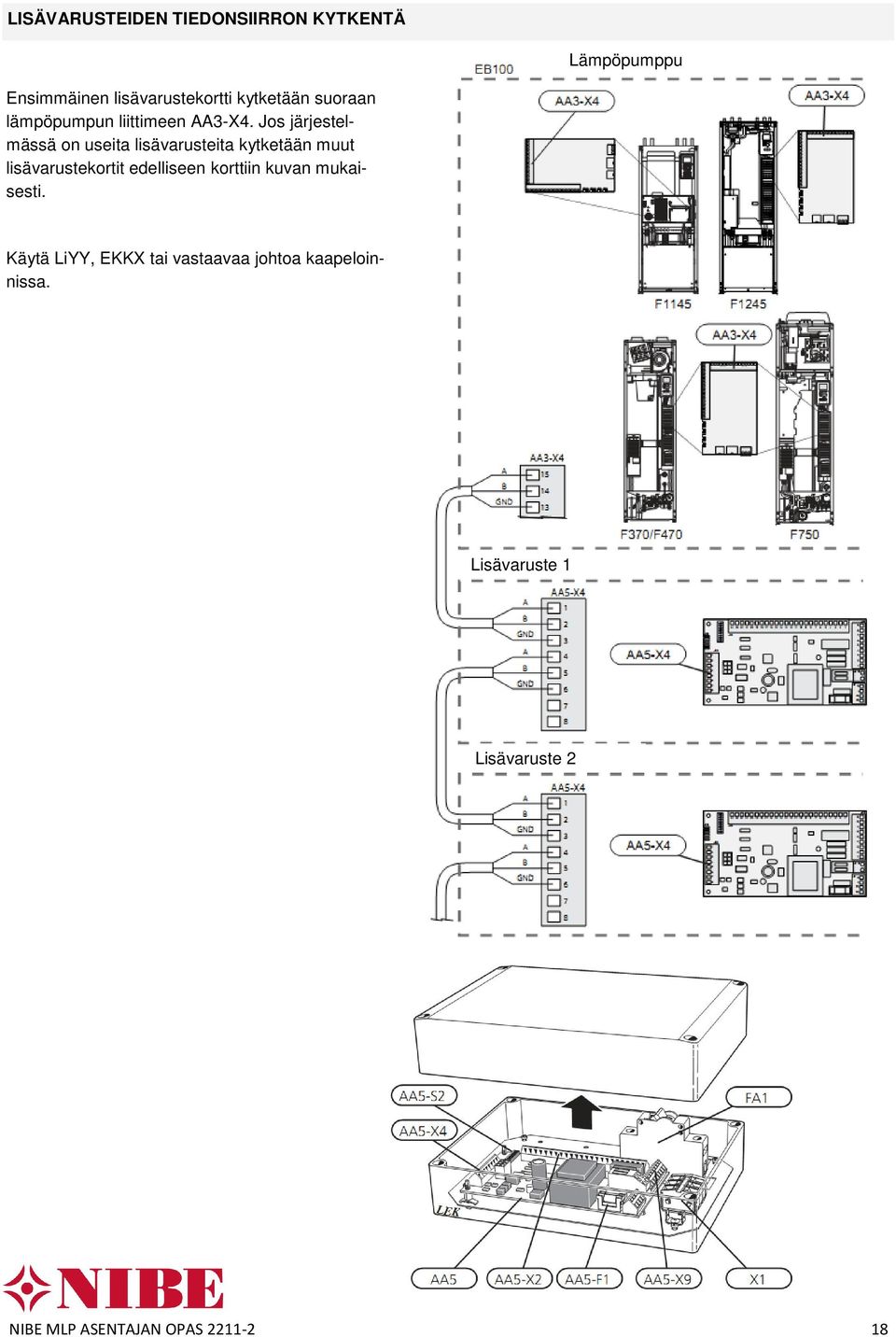

18 LISÄVARUSTEIDEN TIEDONSIIRRON KYTKENTÄ Lämpöpumppu Ensimmäinen lisävarustekortti kytketään suoraan lämpöpumpun liittimeen AA3-X4. Jos järjestelmässä on useita lisävarusteita kytketään muut lisävarustekortit edelliseen korttiin kuvan mukaisesti. Käytä LiYY, EKKX tai vastaavaa johtoa kaapeloinnissa. Lisävaruste 1 Lisävaruste 2 NIBE MLP ASENTAJAN OPAS

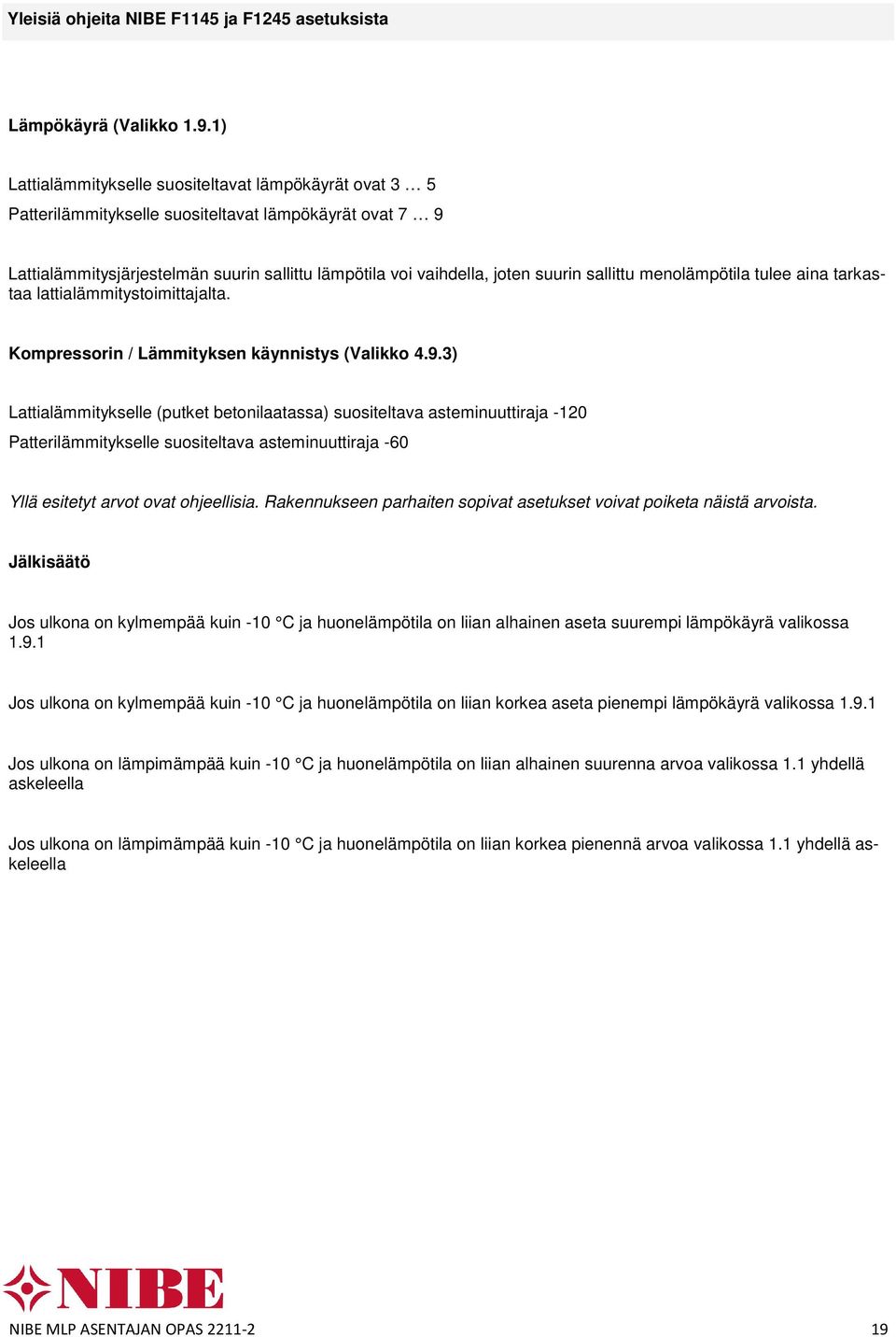

19 Yleisiä ohjeita NIBE F1145 ja F1245 asetuksista Lämpökäyrä (Valikko 1.9.1) Lattialämmitykselle suositeltavat lämpökäyrät ovat 3 5 Patterilämmitykselle suositeltavat lämpökäyrät ovat 7 9 Lattialämmitysjärjestelmän suurin sallittu lämpötila voi vaihdella, joten suurin sallittu menolämpötila tulee aina tarkastaa lattialämmitystoimittajalta. Kompressorin / Lämmityksen käynnistys (Valikko 4.9.3) Lattialämmitykselle (putket betonilaatassa) suositeltava asteminuuttiraja -120 Patterilämmitykselle suositeltava asteminuuttiraja -60 Yllä esitetyt arvot ovat ohjeellisia. Rakennukseen parhaiten sopivat asetukset voivat poiketa näistä arvoista. Jälkisäätö Jos ulkona on kylmempää kuin -10 C ja huonelämpötila on liian alhainen aseta suurempi lämpökäyrä valikossa Jos ulkona on kylmempää kuin -10 C ja huonelämpötila on liian korkea aseta pienempi lämpökäyrä valikossa Jos ulkona on lämpimämpää kuin -10 C ja huonelämpötila on liian alhainen suurenna arvoa valikossa 1.1 yhdellä askeleella Jos ulkona on lämpimämpää kuin -10 C ja huonelämpötila on liian korkea pienennä arvoa valikossa 1.1 yhdellä askeleella NIBE MLP ASENTAJAN OPAS
