Kytkentäperiaate Soveltuvuus Kiinteistöt, joissa on vesikiertoinen lämmitysjärjestelmä.

Transkriptio

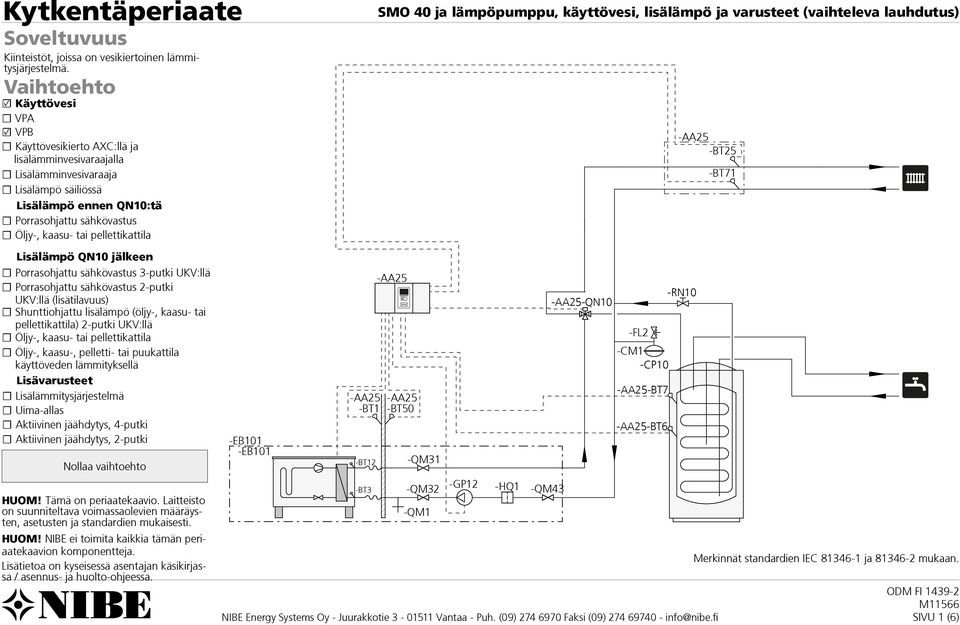

1 Kytkentäperiaate Soveltuvuus Kiinteistöt, joissa on vesikiertoinen lämmitysjärjestelmä. Vaihtoehto Lisälämpö ennen QN10:tä Lisävarusteet HUOM! Tämä on periaatekaavio. Laitteisto on suunniteltava voimassaolevien määräysten, asetusten ja standardien mukaisesti. HUOM! NIBE ei toimita kaikkia tämän periaatekaavion komponentteja. Lisätietoa on kyseisessä asentajan käsikirjassa / asennus- ja huolto-ohjeessa. Merkinnät standardien IEC ja mukaan. SIVU 1 (6)

2 Toiminta Perustoiminnot Lämmöntuotanto SMO 40 on varustettu ulkolämpötilan ohjaamalla lämpöautomatiikalla. Tämä tarkoittaa, että talon lämmitystä ohjaa säätökäyrän valittu asetus (lämpökäyrä ja sen muutokset). Säädön jälkeen lämpöpumppu siirtää lämmitysjärjestelmään talon lämmitystarvetta ulkolämpötilaa vastaavan lämpömäärän. Alilämpötilan yhteydessä ohjausjärjestelmä laskee lämpöalimäärän asteminuutteina, mikä tarkoittaa, että lämmityksen kytkentää kiirehditään sen mukaan, mitä suurempi alilämpö sillä hetkellä on. Järjestelmän saa kompensoimaan nopeammin asentamalla mukana toimitetun huoneanturin. Käyttöveden lämmitys Käyttöveden lämmityksessä SMO 40 siirtyy käyttövesitilaan. Tässä tilassa ei lämmitetä talon lämmitysjärjestelmää. Käyttövesituotannon maksimiaika voidaan asettaa valikkojärjestelmässä. Sen jälkeen lämpöpumppu tuottaa loppuajan lämmitysvettä, kunnes käyttövettä voidaan lämmittää taas lisää. Käyttövesituotanto käynnistyy, kun käyttövesianturin arvo on laskenut asetettuun käynnistyslämpötilaan. Käyttöveden lämmitys pysähtyy, kun käyttövesianturin (BT6) lämpötila on saavutettu. Tilapäistä käyttöveden suurta tarvetta varten on toiminto Lisä-kv, jonka avulla käyttöveden lämpötilaa voidaan korottaa 3-12 tunnin ajaksi (valitaan valikoissa). Jäähdytys Jos SMO 40 -yksikköön kytketään jäähdytystoiminnolla varustettu lämpöpumppu, voidaan jäähdyttää aktiivisesti kahdella eri tasolla. Ilman lisävarusteita voidaan jäähdyttää korkeissa lämpötiloissa +18 C minimilämpötilaan saakka. Kytkemällä AXC 30 -lisävaruste voidaan saavuttaa jopa +7 C menolämpötila. Jäähdytysjärjestelmä kytketään lämpöpumppuun vaihtoventtiilin kautta. Lämpöpumppu F2025/F2026/F2030/F2040/F2300 voidaan liittää SMO 40:een. Lämpöpumppu lämmittää talon. Kun lämmitystarve ylittää lämpöpumpun kapasiteetin, lisäsähkö kytkeytyy lisälämmönlähteeksi (kytketty SMO 40:een). Huoneohjaus SMO 40 voidaan toimittaa huoneanturilla (BT50). Huoneanturilla on kolme toimintoa: 1. Näyttää huonelämpötilan ohjausyksikön näytössä. 2. Tarjoaa mahdollisuuden muuttaa huonelämpötilaa asteina C. 3. Mahdollistaa huonelämpötilan parantamisen/ vakauttamisen. Asenna anturi neutraaliin paikkaan, jonka lämpötilaa halutaan säätää. Sopiva paikka on esim. vapaa käytävän seinä n. 1,5 m korkeudella lattiasta. On tärkeää, että anturi voi mitata huonelämpötilan oikein, eikä sitä sijoiteta esim. syvennykseen, hyllyjen väliin, verhon taakse, lämmönlähteen yläpuolelle tai läheisyyteen, ulko-ovesta tulevaan vetoon tai suoraan auringonpaisteeseen. Myös suljetut patteriventtiilit voivat aiheuttaa ongelmia. Laitteisto toimii ilman anturia, mutta jos halutaan lukea talon sisälämpötila SMO 40:n näytöstä, anturi pitää asentaa. Porrasohjattu lisälämpö Lämpöpumppulaitteistot, joita ei mitoiteta täyttämään koko lämpötehotarvetta, saattavat tarvita lisätehoa vuoden kylminä päivinä. Porrasohjattu lisälämmitys (jos liitetty) kytketään automaattisesti päälle (portaittain), ellei teho ei riitä ohjausyksikön pyytämän lämpötilan saavuttamiseen. SMO 40 voi antaa lisälämmön aktivointiin 230 V ohjaussignaaleja, jotka on tarkoitettu ulkoisten releiden, kontaktorien yms. ohjaukseen, ei kuitenkaan näiden virransyöttöön. Porrasohjattua lisäsähköä voidaan ohjata enintään 3 potentiaalivapaalla releellä (3 lineaarista tai 7 binääristä porrasta). Askellus ylöspäin tapahtuu vähintään 1 minuutin välein ja askellus alaspäin vähintään 3 sekunnin välein. Shunttiohjattu lisälämpö Tämä kytkentä mahdollistaa ulkoisen lisälämmönlähteen, esim. öljykattilan, liittämisen lämmitysjärjestelmän avuksi. SMO 40 ohjaa shunttiventtiiliä ja kiertovesipumppua. Ellei lämpöpumppu pysty pitämään menolämpötilaa riittävän korkeana, lisälämmönlähde kytkeytyy päälle. Kun kattilan lämpötila on n. 55 C, ohjausyksikkö lähettää signaalin shuntin avaamiseksi. Shuntti säätelee niin, että todellinen menolämpötila vastaa ohjausjärjestelmän laskettua teoreettista asetusarvoa. Kun lämmöntarve pienenee niin paljon, ettei lisälämpöä tarvita, shuntti suljetaan täysin. Kattila pidetään lämpimänä 12 tunnin ajan, jotta se olisi valmiina mahdollisen lisälämmöntarpeen yhteydessä. Ulkoinen ohjaus (AUX-tulo) SMO 40 voi ohjata laitteistoa tietyssä määrin ulkoisten järjestelmien (esim. DUC) signaaleilla, jotka on kytketty kolmeen ohjelmallisesti ohjattuun tuloon (AUX-tulot). SMO 40:n hälytyksillä ja aikaehdoilla on kuitenkin prioriteetti ulkoiseen ohjaukseen nähden. Seuraavia toimintoja voidaan ohjata: n Lämpöpumpun kompressorin esto n Lisälämmönlähteen esto n Lämmityksen esto n Tariffiesto n Lisäkäyttöveden aktivointi n Menolämpötilan ulkoinen säätö Kaikki ohjaussignaalit pitää välittää potentiaalivapaalla releellä. Ohjelmallisesti ohjattu lähtö (AUX-lähtö) Ulkoinen kytkentä reletoiminnon kautta on mahdollinen potentiaalivapaalla vaihtavalla releellä (maks. 2 A) kytkentärimassa AA2-X4 Ulkoiseen liitäntään valittavat toiminnot: n Summahälytyksen ilmaisu (valittu tehtaalla). n Ulkoisen kiertovesipumpun ohjaus. n Käyttövesikierron kiertovesipumpun ohjaus. Jos jokin yllä mainituista kytketään liitinrimaan AA2:X4, se pitää valita ohjausjärjestelmässä. SIVU 2 (6)

3 Toiminta Laajennetut toiminnot SMO 40 sisältää lisävarustekortin, jota voidaan käyttää seuraaviin laajennettuihin toimintoihin. Jos kuitenkin käytetään useampaa kuin yhtä toimintoa, tarvitaan joko vastaava lisävaruste tai AXC 30 -lisävaruste (yksi AXC 30 jokaista käytettävää lisävarustetoimintoa kohti). Käyttövesikierto (VVC) Pumppu voidaan ohjata kierrättämään käyttövettä valittujen ajanjaksojen ajan. Porrasohjattu lisälämpö Lisävarusteen AXC 30 avulla lisävastuksen ohjaukseen voidaan käyttää kolmea potentiaalivapaata lisärelettä, joilla saadaan aikaan maks. 3+3 lineaarista tai 7+7 binääristä porrasta. Shunttiohjattu lisälämpö Shunttiohjattu lisälämpö voidaan myös kytkeä ohjausyksikköön lisävarusteen AXC 30 kautta. Tämä kytkentä mahdollistaa ulkoisen lisälämmönlähteen, esim. öljykattilan, liittämisen lämmitysjärjestelmän avuksi. Uima-allas Tämä toiminto vaatii lisävarusteen POOL 40 tai AXC 30, jos tarvitaan suurempia erillisiä shunttiventtiilejä. Lämpöpumppu voidaan varustaa vaihtoventtiilillä, jolla lämmitysvesivirtaus ohjataan osittain tai kokonaan allaslämmönsiirtimeen. Vaihtoventtiili tai venttiilit (joilla on sama ohjaussignaali) asennetaan lämmitysvesipiiriin, joka normaalisti menee patterijärjestelmään. Ohjausjärjestelmässä määrätään, kuinka moni kompressori saa lämmittää allasta. Ulkoinen kiertovesipumppu (GP10) täytyy asentaa allaskäyttöä varten. Allaslämmityksen aikana lämmitysvettä kierrätetään lämpöpumpun ja allasvaihtimen välillä lämpöpumpun sisäisillä kiertovesipumpuilla. Ulkoinen kiertopumppu kierrättää lämmitysvettä lämmitysjärjestelmässä, ja lisälämmön voi kytkeä päälle tarpeen mukaan samalla kun menolämpötila-anturi valvoo jatkuvasti talon lämmitystarvetta. Jopa kaksi erilaista allasjärjestelmää voidaan liittää SMO 40 -ohjausyksikköön ja ohjata erikseen, se vaatii kuitenkin kaksi POOL 40 -lisävarustetta. Lisälämmitysjärjestelmä Tämä toiminto vaatii lisävarusteen ECS 40/ECS 41 tai AXC 30, jos tarvitaan suurempia erillisiä shunttiventtiilejä. Yksi shunttiventtiili, meno- ja paluulämpötila-anturi ja kiertopumppu kytketään toiseen lämmityspiiriin, joka tarvitsee matalamman lämpötilan (esim. lattialämmitys). Lisälämmitysjärjestelmän lämpötilaa ohjataan lämpöpumpulla ja shunttiventtiilillä siirtämällä lämpökäyrää (jokaisella lämmitysjärjestelmällä on oma lämpökäyrä), huoneanturilla tai huoneyksiköllä. Ohjausyksikköön voidaan liittää enintään 3 lämmityksen alajakopiiriä. SIVU 3 (6)

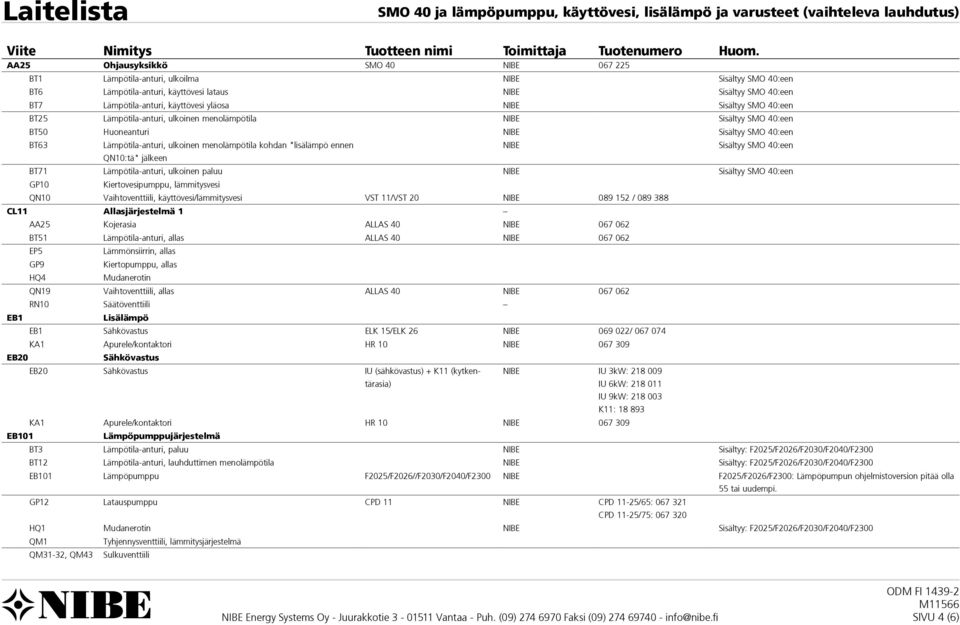

4 Laitelista Viite Nimitys Tuotteen nimi Toimittaja Tuotenumero Huom. AA25 Ohjausyksikkö SMO 40 NIBE BT1 Lämpötila-anturi, ulkoilma NIBE Sisältyy SMO 40:een BT6 Lämpötila-anturi, käyttövesi lataus NIBE Sisältyy SMO 40:een BT7 Lämpötila-anturi, käyttövesi yläosa NIBE Sisältyy SMO 40:een BT25 Lämpötila-anturi, ulkoinen menolämpötila NIBE Sisältyy SMO 40:een BT50 Huoneanturi NIBE Sisältyy SMO 40:een BT63 Lämpötila-anturi, ulkoinen menolämpötila kohdan "lisälämpö ennen QN10:tä" jälkeen NIBE Sisältyy SMO 40:een BT71 Lämpötila-anturi, ulkoinen paluu NIBE Sisältyy SMO 40:een GP10 Kiertovesipumppu, lämmitysvesi QN10 Vaihtoventtiili, käyttövesi/lämmitysvesi VST 11/VST 20 NIBE / CL11 Allasjärjestelmä 1 EB1 EB20 EB101 AA25 Kojerasia ALLAS 40 NIBE BT51 Lämpötila-anturi, allas ALLAS 40 NIBE EP5 GP9 HQ4 Lämmönsiirrin, allas Kiertopumppu, allas Mudanerotin QN19 Vaihtoventtiili, allas ALLAS 40 NIBE RN10 Säätöventtiili Lisälämpö EB1 Sähkövastus ELK 15/ELK 26 NIBE / KA1 Apurele/kontaktori HR 10 NIBE Sähkövastus EB20 Sähkövastus IU (sähkövastus) + K11 (kytkentärasia) NIBE IU 3kW: IU 6kW: IU 9kW: K11: KA1 Apurele/kontaktori HR 10 NIBE Lämpöpumppujärjestelmä BT3 Lämpötila-anturi, paluu NIBE Sisältyy: F2025/F2026/F2030/F2040/F2300 BT12 Lämpötila-anturi, lauhduttimen menolämpötila NIBE Sisältyy: F2025/F2026/F2030/F2040/F2300 EB101 Lämpöpumppu F2025/F2026//F2030/F2040/F2300 NIBE F2025/F2026/F2300: Lämpöpumpun ohjelmistoversion pitää olla GP12 Latauspumppu CPD 11 NIBE CPD 11-25/65: CPD 11-25/75: tai uudempi. HQ1 Mudanerotin NIBE Sisältyy: F2025/F2026/F2030/F2040/F2300 QM1 QM31-32, QM43 Tyhjennysventtiili, lämmitysjärjestelmä Sulkuventtiili SIVU 4 (6)

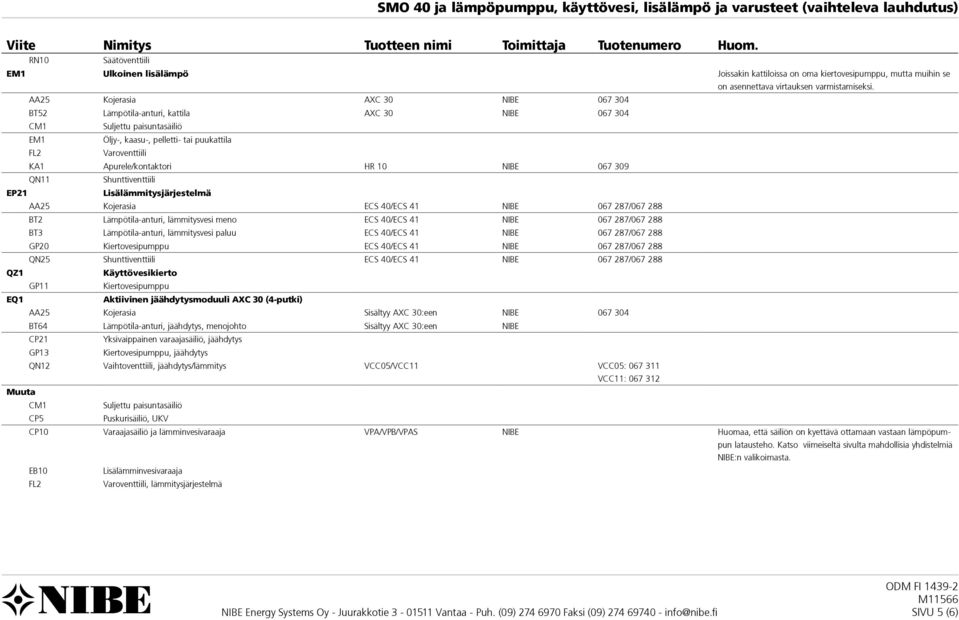

5 Viite Nimitys Tuotteen nimi Toimittaja Tuotenumero Huom. RN10 Säätöventtiili EM1 Ulkoinen lisälämpö Joissakin kattiloissa on oma kiertovesipumppu, mutta muihin se on asennettava virtauksen varmistamiseksi. AA25 Kojerasia AXC 30 NIBE BT52 Lämpötila-anturi, kattila AXC 30 NIBE CM1 Suljettu paisuntasäiliö EM1 Öljy-, kaasu-, pelletti- tai puukattila FL2 Varoventtiili KA1 Apurele/kontaktori HR 10 NIBE QN11 Shunttiventtiili EP21 Lisälämmitysjärjestelmä AA25 Kojerasia ECS 40/ECS 41 NIBE / BT2 Lämpötila-anturi, lämmitysvesi meno ECS 40/ECS 41 NIBE / BT3 Lämpötila-anturi, lämmitysvesi paluu ECS 40/ECS 41 NIBE / GP20 Kiertovesipumppu ECS 40/ECS 41 NIBE / QN25 Shunttiventtiili ECS 40/ECS 41 NIBE / QZ1 Käyttövesikierto GP11 Kiertovesipumppu EQ1 Aktiivinen jäähdytysmoduuli AXC 30 (4-putki) AA25 Kojerasia Sisältyy AXC 30:een NIBE BT64 Lämpötila-anturi, jäähdytys, menojohto Sisältyy AXC 30:een NIBE CP21 Yksivaippainen varaajasäiliö, jäähdytys GP13 Kiertovesipumppu, jäähdytys QN12 Vaihtoventtiili, jäähdytys/lämmitys VCC05/VCC11 VCC05: VCC11: Muuta CM1 Suljettu paisuntasäiliö CP5 Puskurisäiliö, UKV CP10 Varaajasäiliö ja lämminvesivaraaja VPA/VPB/VPAS NIBE Huomaa, että säiliön on kyettävä ottamaan vastaan lämpöpumpun latausteho. Katso viimeiseltä sivulta mahdollisia yhdistelmiä NIBE:n valikoimasta. EB10 Lisälämminvesivaraaja FL2 Varoventtiili, lämmitysjärjestelmä SIVU 5 (6)

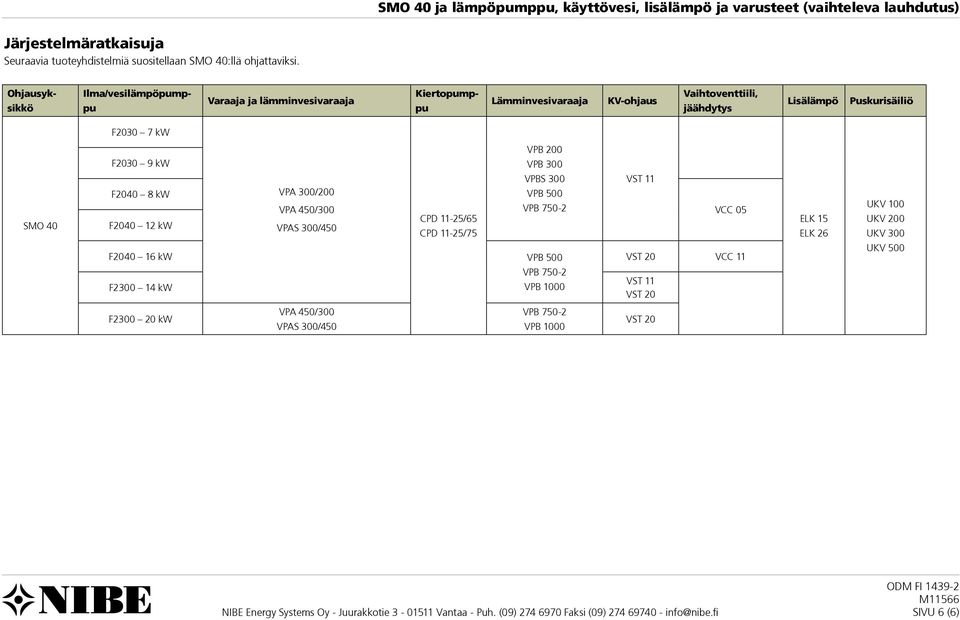

6 Järjestelmäratkaisuja Seuraavia tuoteyhdistelmiä suositellaan SMO 40:llä ohjattaviksi. Varaaja ja lämminvesivaraaja Ohjausyksikkö Ilma/vesilämpöpumppu Kiertopumppu Lämminvesivaraaja KV-ohjaus Vaihtoventtiili, jäähdytys Lisälämpö Puskurisäiliö F kw VPB 200 SMO 40 F kw VPB 300 VPBS 300 F kw VPA 300/200 VPA 450/300 VPB 500 VPB F kw VPAS 300/450 CPD 11-25/65 CPD 11-25/75 F kw VPB 500 VST 11 VCC 05 VST 20 VCC 11 ELK 15 ELK 26 UKV 100 UKV 200 UKV 300 UKV 500 F kw VPB VPB 1000 VST 11 VST 20 F kw VPA 450/300 VPAS 300/450 VPB VPB 1000 VST 20 SIVU 6 (6)
