Liitäntäperiaate. Käyttökohteet Kiinteistöt, joissa on vesikiertoinen lämmitysjärjestelmä. Vaihtoehto Lämpöpumppu

Transkriptio

1 Liitäntäperiaate F1345 liitettynä lisälämpöön, lisävarusteisiin ja lämminvesivaraajaan (vaihteleva lauhdutus) Käyttökohteet Kiinteistöt, joissa on vesikiertoinen lämmitysjärjestelmä. Vaihtoehto Lämpöpumppu Lukumäärä Koko (kw) 1 kpl (Isäntä) 24/30 2 kpl (Orja 1) 24/30 3 kpl (Orja 2) 24/30 4 kpl (Orja 3) 24/30 Käyttöveden lämmitys 1 kpl VPA 2 kpl VPA 3 kpl VPA 4 kpl VPA Valitse kompressorien lukumäärä, joiden sallitaan lämmittää käyttövettä: (kompressorien valinta nollaa uima-altaan valinnan) 1 kpl 2 kpl Huippuvaraaja Käyttövesimukavuutta huippuvaraajalla Käyttövesimukavuutta lisäkäyttövedellä ja huippuvaraajalla Aurinkokierukka VPA 1:ssä (VPAS) Lisälämpö Porrasohjattu lisälämpö Porrasohjattu lisälämpö AXC 50:llä Shunttiohjattu lisälämpö Kaukolämpö Lisälämmitysjärjestelmä Lisälämmitysjärjestelmä 1 Lisälämmitysjärjestelmä 2 Lisälämmitysjärjestelmä 3 UKV 2-putkinen, Matalalämpöinen tasapainotettu virtaus 2-putkinen, Matalalämpöinen tasapainottamaton pieni virtaus 3-putkinen, Matalalämpöinen tasapainottamaton virtaus 2-putkinen, Korkealämpöinen pieni virtaus ALLAS Allasjärjestelmä 1 yhdestä kompressorista Allasjärjestelmä 1 kahdesta kompressorista Allasjärjestelmä 1 kolmesta kompressorista Allasjärjestelmä 1 neljästä kompressorista Poistoilman lämmöntalteenotto 1 moduuli 2 moduulia 3 moduulia Vain NIBE FLM (ei keräintä) Jäähdytys Passiivinen jäähdytys, 4-putki Passiivinen/aktiivinen jäähdytys, 4-putki Keruuputkisto Lämpökaivo/pintaputkisto Pohjavesi Aloita alusta -EB100-BT25 -RM21 -GP10 -EB100-BT71 -EB100-BT1 -BP6 P -QM21 -FL3 -CM3 -QM33 -XL27 -XL28 -QM34 -EB100 -EB100 -EP15 - -HQ13 -QM52 -RM11 -FL11 -EP14 -QM51 -HQ12 -QM50 -RM10 -EP12 -FL13 -FL10 -FL HQ15 -QM56 -RM12 -QM55 -HQ14 -QM54 -FL2 -CM1 HUOM! Tämä on periaatekaavio. Todellinen laitteisto on suunniteltava voimassaolevien standardien mukaisesti. Lisätietoa on kyseisessä asentajan käsikirjassa. Merkinnät standardien IEC ja mukaan. SIVU 1 (7)

2 Toiminta F1345 liitettynä lisälämpöön, lisävarusteisiin ja lämminvesivaraajaan (vaihteleva lauhdutus) Perustoiminnot Lämmöntuotanto F1345 on varustettu ulkolämpötilan ohjaamalla lämpöautomatiikalla. Se tarkoittaa, että talon lämmitystä ohjaa säätökäyrän valittu asetus (käyrän jyrkkyys ja siirtymä). Lämpöpumppu siirtää lämmitysjärjestelmään ulkolämpötilaa vastaavan lämpömäärän. Lämpöpumpun menolämpötila vaihtelee teoreettisesti halutun arvon molemmin puolin. Jos lämpötila on liian alhainen, ohjausyksikkö laskee alijäämän asteminuutteina, mikä tarkoittaa, että lämmityksen kytkentää kiirehditään sen mukaan, mitä suurempi alilämpö sillä hetkellä on. Lämmöntuotanto tapahtuu yhdellä tai useammalla kompressorilla. Käyttöveden lämmitys Tämä toiminto vaatii lisävarusteen VST 20. Jos lämminvesivaraaja on liitetty F1345-lämpöpumppuun ja käyttövettä tarvitaan, lämpöpumppu priorisoi sen tuotannon ja alkaa lämmittää käyttövettä puolella teholla. Tässä tilassa toinen kompressori siirtää lämpöä lämmitysjärjestelmään. Käyttövesituotannon maksimiaika voidaan asettaa valikoissa. Sen jälkeen molemmat kompressorit tuottavat lämmitysvettä jaksoajan loppuun, ennen kuin käyttövettä voidaan lämmittää lisää. Jos käyttöveden lämmitykseen käytetään kahta tai useampaa kompressoria, ohjausjärjestelmä kytkee ne automaattisesti päälle ja pois tarpeen mukaan. Jokaista käyttöveden lämmityksen käytettyä F1345-lämpöpumppua kohti tarvitaan yksi vaihtoventtiili. Käyttöveden lämmitys käynnistyy, kun käyttövesianturin arvo on laskenut asetettuun käynnistyslämpötilaan. Käyttöveden lämmitys pysäytetään, kun käyttövesianturin (BT6) tavoitelämpötila on saavutettu. Tilapäistä käyttöveden suurta tarvetta varten on lisäkäyttövesi-toiminto, jonka avulla käyttövesilämpötila voidaan korottaa 3-12 tunnin ajaksi (asetetaan valikoissa). Lämmönkeruupumppu Lämmönkeruupumput (40 tai 60 kw:n malleissa on 1 lämmönkeruupumppu) toimivat normaalisti lämpöpumpun käydessä. Jatkuvaa 10 päivän käyttöä varten on erityinen toimintatila. Tämän jälkeen järjestelmä palautuu automaattisesti normaalitilaan (käytetään yleensä käyttöönotossa ilmauksen helpottamiseksi). Huoneohjaus F1345 voidaan täydentää huoneanturilla (BT50). Huoneanturilla on kolme toimintoa: 1. Näyttää lämpötilan lämpöpumpun näytössä. 2. Tarjoaa mahdollisuuden muuttaa huoneenlämpötilaa asteina ( C). 3. Mahdollistaa huonelämpötilan parantamisen/vakauttamisen. Asenna anturi neutraaliin paikkaan, jonka lämpötila halutaan asettaa. Sopiva paikka on esim. vapaa käytävän seinä n. 1,5 m korkeudella lattiasta. On tärkeää, että anturi voi mitata huonelämpötilan oikein, eikä sitä sijoiteta esim. syvennykseen, hyllyjen väliin, verhon taakse, lämmönlähteen yläpuolelle tai läheisyyteen, ulko-ovesta tulevaan vetoon tai suoraan auringonpaisteeseen. Myös suljetut patteritermostaatit voivat aiheuttaa ongelmia. Lämpöpumppu toimii ilman anturia, mutta jos halutaan lukea talon sisälämpötila F1345:n näytössä, anturi pitää asentaa. Ulkoinen ohjaus (AUX-tulo) F1345 lämpöpumppua voi tietyssä määrin ohjata ulkoisten järjestelmien (esim. DUC) signaaleilla, jotka on kytketty kolmeen ohjelmallisesti ohjattuun tuloon (AUX-tulot). F1345:n hälytyksillä ja aikaehdoilla on kuitenkin prioriteetti ulkoiseen ohjaukseen nähden. Seuraavia toimintoja voidaan ohjata: n Kompressorien EP14 ja EP15 esto n Lisäenergian esto n Lämmityksen esto n Tariffiesto n Lisäkäyttöveden aktivointi n Menolämpötilan ulkoinen säätö n Lämmönkeruupumpun/-pumppujen pakko-ohjaus n Puhaltimen nopeuden aktivointi (vaatii lisävarusteen NIBE FLM) Kaikki ohjaussignaalit pitää välittää potentiaalivapaalla releellä. Porrasohjattu lisälämpö Lämpöpumppua ei tavallisesti mitoiteta täyttämään koko lämpötehotarvetta, joten lisätehoa tarvitaan kylminä päivinä. Ulkoinen porrasohjattu lisälämmitys (jos liitetty) kytketään automaattisesti päälle (portaittain), ellei teho riitä ohjausyksikön pyytämän lämpötilan saavuttamiseen. F1345 antaa 230V ohjaussignaaleja lisälämmön aktivointiin, ts. signaaleja, jotka on tarkoitettu ulkoisten releiden, kontaktorien yms. ohjaukseen, ei kuitenkaan näiden tehonsyöttöön. F1345 voi ohjata ulkoista porrasohjattua lisäsähköä enintään 3 potentiaalivapaalla releellä (3 lineaarista porrasta tai 7 binääristä porrasta). Lisävarusteen AXC 50 avulla lisävastuksen ohjaukseen voidaan käyttää kolmea potentiaalivapaata lisärelettä, joilla saadaan aikaan maks. 3+3 lineaarista tai 7+7 binääristä porrasta. Porrastus ylöspäin tapahtuu vähintään 1 minuutin välein ja porrastus alaspäin tapahtuu vähintään 3 sekunnin välein. Isäntä/Orja Useita lämpöpumppuja (F1345) voidaan liittää yhteen asettamalla yksi lämpöpumppu isännäksi ja muut orjiksi. Toimitettaessa lämpöpumppu on aina isäntä ja siihen voi kytkeä enintään 8 orjaa, jolloin yhden järjestelmän kokonaisteho on enintään 540 kw (9 kpl 60 kw F1345- lämpöpumppuja). Usean lämpöpumpun järjestelmässä jokaisella lämpöpumpulla tulee olla oma tunnus ts. vain yksi voi olla "isäntä" ja vain yksi voi olla esim. "orja 5". Ulkoiset lämpötila-anturit ja ohjaussignaalit kytketään vain isäntään lukuun ottamatta kompressorimoduulin ulkoista ohjausta ja vaihtoventtiiliä/-venttiilejä (QN10), jotka voidaan liittää jokaiseen lämpöpumppuun. Ohjelmallisesti ohjattu lähtö (AUX-lähtö) Ulkoinen kytkentä reletoiminnon kautta on mahdollinen potentiaalivapaalla vaihtavalla releellä (maks. 2 A) kytkentärimassa (X5). Valittavat toiminnot ulkoiselle liitännälle: n Summahälytyksen ilmaisu (valittu tehtaalla). n Pohjavesipumpun ohjaus. n Jäähdytystilan ilmaisu (vain jos lisävaruste jäähdytykselle on asennettu). n Käyttövesikierron kiertovesipumpun ohjaus. n Ulkoinen kiertovesipumppu (lämmitysvesi). Jos jokin yllä mainituista kytketään liitinrimaan X5, se pitää valita ohjausjärjestelmässä. Lisävarustekortti tarvitaan, jos kaksi tai useampia yllä mainituista toiminnoista liitetään liitinrimaan X5 samanaikaisesti. Laajennetut toiminnot Allas Tämä toiminto vaatii lisävarusteen POOL 40. Lämpöpumppu voidaan varustaa vaihtoventtiilillä, jolla lämmitysvesivirtaus ohjataan osittain tai kokonaan allaslämmönsiirtimeen. Vaihtoventtiili tai venttiilit (joilla on sama ohjaussignaali) asennetaan lämmitysvesipiiriin, joka normaalisti menee lämmitysjärjestelmään. Ohjausjärjestelmässä määrätään, kuinka moni kompressori saa lämmittää allasta. Allaskäyttöä varten on asennettava ulkoinen kiertopumppu (GP10). Altaan lämmityksen aikana lämmitysvettä kierrätetään lämpöpumpun ja allaslämmönsiirtimen välillä lämpöpumpun sisäisten kiertopumppujen avulla. Ulkoinen kiertopumppu kierrättää lämmitysvettä lämmitysjärjestelmässä, ja lisälämmön voi kytkeä päälle tarpeen mukaan samalla kun menolämpötila-anturi valvoo jatkuvasti talon lämmitystarvetta. F1345-lämpöpumppuun voi kytkeä enintään kaksi allasjärjestelmää, joita ohjataan erikseen. Tähän tarvitaan kuitenkin kaksi POOL 40 lisävarustetta. Lisälämmitysjärjestelmä Tämä toiminto vaatii lisävarusteen ECS 40/ECS 41 tai AXC 50, jos tarvitaan suurempia erillisiä shunttiventtiilejä. Yksi shunttiventtiili, meno- ja paluujohdon anturi ja kiertopumppu kytketään toiseen lämmityspiiriin, joka tarvitsee matalamman lämpötilan (esim. lattialämmitys). Lisälämmitysjärjestelmän lämpötilaa ohjataan lämpöpumpulla ja shunttiventtiilillä siirtämällä lämpökäyrää (jokaisella lämmitysjärjestelmällä on oma lämpökäyrä), huoneanturilla tai huoneyksiköllä. Lämpöpumppuun voi kytkeä enintään 3 lisälämmitysjärjestelmää. Käyttövesimukavuus Tämä toiminto vaatii lisävarusteen AXC 50, joka mahdollistaa lisäkäyttöveden, sekoitusventtiilin ja käyttövesikierron (yksi AXC 50 jokaista käytettävää lisävarustetoimintoa kohti). Lisäkäyttövesi Jos säiliöön on asennettu sähkövastus, sillä voidaan lämmittää käyttövettä lämpötilaan, joka ylittää lämpöpumpun käyttöalueen. Sillä voidaan lisäksi lämmittää käyttövettä samalla kun lämpöpumppu priorisoi lämmityskäytön. Sekoitusventtiili Lämpötila-anturi mittaa hanoille menevän käyttöveden lämpötilan ja säätää lämminvesivaraajan sekoitusventtiiliä kunnes asetettu lämpötila on saavutettu. Käyttövesikierto (VVC) Pumppu voidaan ohjata kierrättämään käyttövettä valittujen ajanjaksojen ajan. Jäähdytys Jäähdytyksen jakamiseen lämmitysjärjestelmille voidaan tarvita lisävaruste AXC 50. Passiivinen jäähdytys (4-putki) Tämä toiminto vaatii lisävarusteen AXC 50 (yksi AXC 50 jokaista käytettävää lisävarustetoimintoa kohti). Jäähdytysjärjestelmä on kytketty lämpöpumpun lämmönkeruupiiriin, joten jäähdytyksen syöttö keruuputkistosta tapahtuu kiertopumpun ja shunttiventtiilin kautta. Kun jäähdytystä tarvitaan (aktivointi ulkoanturista ja mahdollisesta huoneanturista), aktivoidaan vaihtoventtiili ja kiertopumppu. Shunttiventtiiliä ohjataan niin, että jäähdytysanturi saavuttaa ulkolämpötilaa vastaavan asetusarvon ja jäähdytyslämpötilan asetetun minimiarvon (ilmassa olevan kosteuden tiivistymisen välttämiseksi). Passiivinen/aktiivinen jäähdytys (4-putki) Tämä toiminto vaatii vaihtoventtiilin jäähdytystä varten, kiertopumpun, shunttiventtiilin sekä lisävarusteen ACS 45. Tämä toiminto mahdollistaa lämmön ja jäähdytyksen tuotannon toisistaan riippumatta. Jäähdytysjärjestelmään syötetään kylmää keruuputkistosta kiertopumpulla shunttiventtiilin kautta. Passiivinen jäähdytys tuotetaan kompressoria käynnistämättä, kun taas aktiivisessa jäähdytyksessä kompressori on käynnissä. Jotta laitteisto toimisi, lämmitysveden on voitava virrata vapaasti esim. UKV:n avulla. Jäähdytyskäyttötila aktivoituu ulkolämpötila-anturin ja mahdollisen huoneanturin tai huoneyksikön lämpötilan perusteella. Jäähdytystarpeen yhteydessä aktivoidaan jäähdytyksen vaihtoventtiili ja kiertopumppu. Shunttia säädetään jäähdytysanturin ja valitun jäähdytyskäyrän ja siirtymän määrittämän jäähdytyksen asetusarvon mukaan. Jäähdytyksen asteminuutit lasketaan ulkoisen keruu-ulos lämpötila-anturin ja jäähdytyksen asetusarvon perusteella. Asteminuuttiarvo määrittää laitteiston jäähdytyskäyttötilan valikkoasetusten mukaan. Pohjavesipumppu Lisävarusteella AXC 50 (yksi AXC 50 jokaista käytettävää lisävarustetoimintoa kohti) lämpöpumppuun voidaan liittää pohjavesipumppu, jos ohjelmallisesti ohjattua lähtöä (AUX-lähtö) käytetään muulle toiminnolle. Tämä kytkentä mahdollistaa pohjaveden käytön lämmönlähteenä. Pohjavesi pumpataan välilämmönvaihtimeen. Välilämmönsiirrintä käytetään lämpöpumpun lämmönsiirtimen suojaamiseksi lialta ja jäätymiseltä. Vesi johdetaan suotokaivoon tai porakaivoon. Pohjavesipumppu käy samaan aikaan kuin lämmönkeruupumppu. Porrasohjattu lisälämpö Lisävarusteen AXC 50 (yksi AXC 50 jokaista käytettävää lisävarustetoimintoa kohti) avulla lisävastuksen ohjaukseen voidaan käyttää kolmea potentiaalivapaata lisärelettä, joilla saadaan aikaan maks. 3+3 lineaarista tai 7+7 binääristä porrasta. Shunttiohjattu lisälämpö Lisävarusteen AXC 50 (yksi AXC 50 jokaista käytettävää lisävarustetoimintoa kohti) avulla lämpöpumppuun voidaan liittää shunttiohjattu lisälämmönlähde. Tämä kytkentä mahdollistaa ulkoisen lisälämmön, esim. öljykattilan käytön lämmityksen apuna. Lämpöpumppu ohjaa shunttiventtiiliä ja kiertopumppua AXC 50:n kautta. Ellei lämpöpumppu pysty pitämään yllä oikeaa menolämpötilaa, lisälämpö käynnistetään. Kun kattilan lämpötila on n. 55 C, lämpöpumppu lähettää signaalin shuntin avaamiseksi. Shunttia ohjataan niin, että todellinen menolämpötila vastaa ohjausjärjestelmän laskettua asetusarvoa. Kun lämmöntarve pienenee niin paljon, ettei lisälämpöä tarvita, shuntti suljetaan täysin. Kattila pidetään kuitenkin lämpimänä vielä 12 tunnin ajan, jotta se olisi valmiina mahdolliseen lisälämmöntarpeen ilmetessä. Aurinkolämpö Lisävarusteella Solar 42 lämpöpumppu F1345 voidaan yhdessä: 1. VPAS:n kanssa liittää aurinkokeräimeen käyttöveden ja kiinteistön lämmittämiseksi aurinkoenergialla. 2. VPB/lämminvesivaraaja käyttöveden lataukseen lämmönsiirtimen kautta. Lämpöpumppu ohjaa latausta aurinkoanturin signaalin perusteella. Ulkoinen kiertovesipumppu Lisävarusteella AXC 50 (yksi AXC 50 jokaista käytettävää lisävarustetoimintoa kohti) voidaan liittää ulkoinen kiertopumppu (lämmitysjärjestelmää varten) lämpöpumppuun, jos hälytysrele (AUX-lähtö) on aktivoitu muulle toiminnolle. Toiminto sisältyy kuitenkin jo seuraaviin lisävarustetoimintoihin: n Porrasohjattu lisälämpö n Shunttiohjattu lisälämpö n Allas Poistoilmalämmön talteenotto Tämä toiminto vaatii lisävarusteen NIBE FLM. NIBE FLM:n sisäänrakennettu puhallin imee ilman talon kosteista tiloista talteenottoyksikköön. Siellä energia siirretään lämpöpumpun lämmönkeruuliuokseen, jonka lämpötilan näin nousee ja suurentaa lämpöpumpun lämpökerrointa. Vaikka lämpöpumppu ei ole käytössä, energiaa varastoidaan keruupiiriin, ja poistoilman energia otetaan näin talteen maksimaalisesti. Lämpöpumpun mitoitus ei riipu ilmamäärästä, vaan lämpöpumpun teho voidaan sovittaa optimaalisesti talon koon mukaan. SIVU 2 (7)

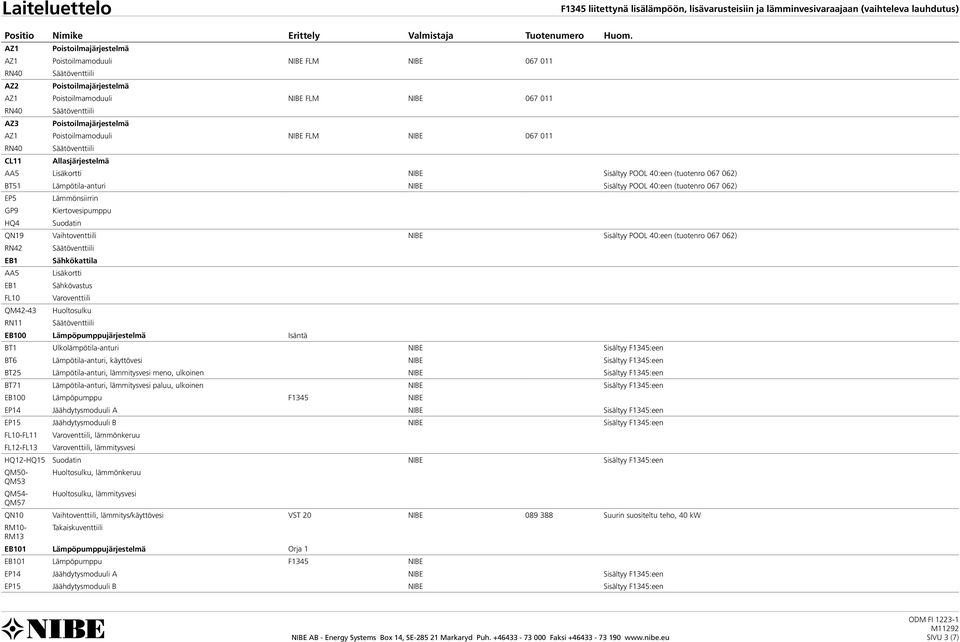

3 Laiteluettelo F1345 liitettynä lisälämpöön, lisävarusteisiin ja lämminvesivaraajaan (vaihteleva lauhdutus) AZ1 Poistoilmajärjestelmä AZ1 Poistoilmamoduuli NIBE FLM NIBE RN40 AZ2 Poistoilmajärjestelmä AZ1 Poistoilmamoduuli NIBE FLM NIBE RN40 AZ3 Poistoilmajärjestelmä AZ1 Poistoilmamoduuli NIBE FLM NIBE RN40 CL11 Allasjärjestelmä AA5 Lisäkortti NIBE Sisältyy POOL 40:een (tuotenro ) BT51 Lämpötila-anturi NIBE Sisältyy POOL 40:een (tuotenro ) EP5 GP9 HQ4 Lämmönsiirrin Kiertovesipumppu Suodatin QN19 Vaihtoventtiili NIBE Sisältyy POOL 40:een (tuotenro ) RN42 EB1 AA5 EB1 FL10 QM42-43 RN11 Sähkökattila Lisäkortti Sähkövastus Varoventtiili Huoltosulku EB100 Lämpöpumppujärjestelmä Isäntä BT1 Ulkolämpötila-anturi NIBE Sisältyy F1345:een BT6 Lämpötila-anturi, käyttövesi NIBE Sisältyy F1345:een BT25 Lämpötila-anturi, lämmitysvesi meno, ulkoinen NIBE Sisältyy F1345:een BT71 Lämpötila-anturi, lämmitysvesi paluu, ulkoinen NIBE Sisältyy F1345:een EB100 Lämpöpumppu F1345 NIBE FL10-FL11 FL12-FL13 Varoventtiili, lämmönkeruu Varoventtiili, lämmitysvesi QM50- Huoltosulku, lämmönkeruu QN10 Vaihtoventtiili, lämmitys/käyttövesi VST 20 NIBE Suurin suositeltu teho, 40 kw EB101 Lämpöpumppujärjestelmä Orja 1 EB101 Lämpöpumppu F1345 NIBE SIVU 3 (7)

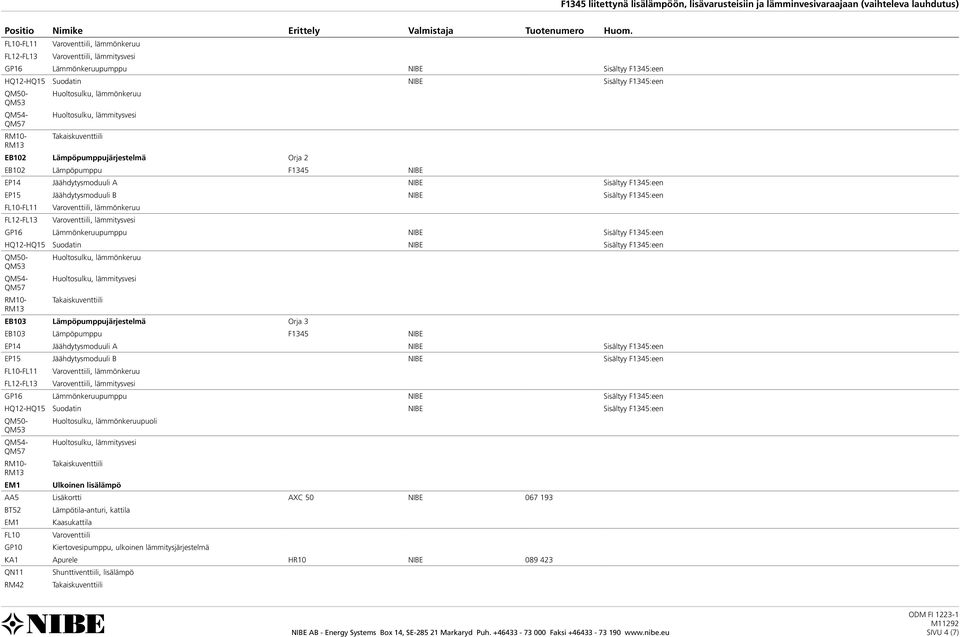

4 FL10-FL11 FL12-FL13 Varoventtiili, lämmönkeruu Varoventtiili, lämmitysvesi GP16 Lämmönkeruupumppu NIBE Sisältyy F1345:een QM50- Huoltosulku, lämmönkeruu EB102 Lämpöpumppujärjestelmä Orja 2 EB102 Lämpöpumppu F1345 NIBE FL10-FL11 Varoventtiili, lämmönkeruu FL12-FL13 Varoventtiili, lämmitysvesi GP16 Lämmönkeruupumppu NIBE Sisältyy F1345:een QM50- Huoltosulku, lämmönkeruu EB103 Lämpöpumppujärjestelmä Orja 3 EB103 Lämpöpumppu F1345 NIBE FL10-FL11 Varoventtiili, lämmönkeruu FL12-FL13 Varoventtiili, lämmitysvesi GP16 Lämmönkeruupumppu NIBE Sisältyy F1345:een QM50- Huoltosulku, lämmönkeruupuoli EM1 Ulkoinen lisälämpö BT52 Lämpötila-anturi, kattila EM1 Kaasukattila FL10 Varoventtiili GP10 Kiertovesipumppu, ulkoinen lämmitysjärjestelmä KA1 Apurele HR10 NIBE QN11 Shunttiventtiili, lisälämpö RM42 Takaiskuventtiili SIVU 4 (7)

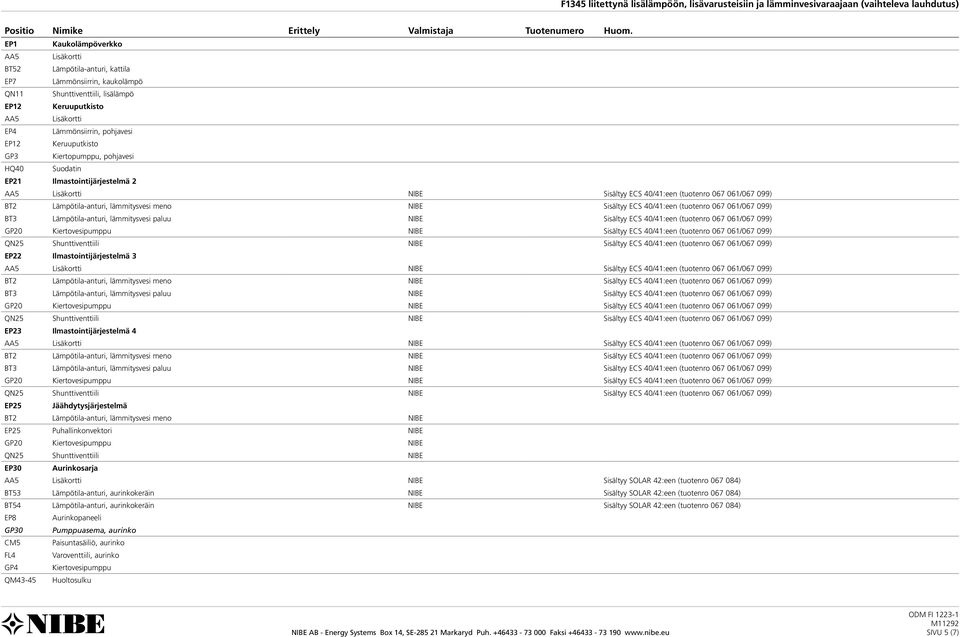

5 EP1 Kaukolämpöverkko AA5 Lisäkortti BT52 Lämpötila-anturi, kattila EP7 Lämmönsiirrin, kaukolämpö QN11 Shunttiventtiili, lisälämpö EP12 Keruuputkisto AA5 Lisäkortti EP4 Lämmönsiirrin, pohjavesi EP12 Keruuputkisto GP3 Kiertopumppu, pohjavesi HQ40 Suodatin EP21 Ilmastointijärjestelmä 2 AA5 Lisäkortti NIBE Sisältyy ECS 40/41:een (tuotenro / ) BT2 Lämpötila-anturi, lämmitysvesi meno NIBE Sisältyy ECS 40/41:een (tuotenro / ) BT3 Lämpötila-anturi, lämmitysvesi paluu NIBE Sisältyy ECS 40/41:een (tuotenro / ) GP20 Kiertovesipumppu NIBE Sisältyy ECS 40/41:een (tuotenro / ) QN25 Shunttiventtiili NIBE Sisältyy ECS 40/41:een (tuotenro / ) EP22 Ilmastointijärjestelmä 3 AA5 Lisäkortti NIBE Sisältyy ECS 40/41:een (tuotenro / ) BT2 Lämpötila-anturi, lämmitysvesi meno NIBE Sisältyy ECS 40/41:een (tuotenro / ) BT3 Lämpötila-anturi, lämmitysvesi paluu NIBE Sisältyy ECS 40/41:een (tuotenro / ) GP20 Kiertovesipumppu NIBE Sisältyy ECS 40/41:een (tuotenro / ) QN25 Shunttiventtiili NIBE Sisältyy ECS 40/41:een (tuotenro / ) EP23 Ilmastointijärjestelmä 4 AA5 Lisäkortti NIBE Sisältyy ECS 40/41:een (tuotenro / ) BT2 Lämpötila-anturi, lämmitysvesi meno NIBE Sisältyy ECS 40/41:een (tuotenro / ) BT3 Lämpötila-anturi, lämmitysvesi paluu NIBE Sisältyy ECS 40/41:een (tuotenro / ) GP20 Kiertovesipumppu NIBE Sisältyy ECS 40/41:een (tuotenro / ) QN25 Shunttiventtiili NIBE Sisältyy ECS 40/41:een (tuotenro / ) EP25 Jäähdytysjärjestelmä BT2 Lämpötila-anturi, lämmitysvesi meno NIBE EP25 Puhallinkonvektori NIBE GP20 Kiertovesipumppu NIBE QN25 Shunttiventtiili NIBE EP30 Aurinkosarja AA5 Lisäkortti NIBE Sisältyy SOLAR 42:een (tuotenro ) BT53 Lämpötila-anturi, aurinkokeräin NIBE Sisältyy SOLAR 42:een (tuotenro ) BT54 Lämpötila-anturi, aurinkokeräin NIBE Sisältyy SOLAR 42:een (tuotenro ) EP8 Aurinkopaneeli GP30 Pumppuasema, aurinko CM5 Paisuntasäiliö, aurinko FL4 Varoventtiili, aurinko GP4 Kiertovesipumppu QM43-45 Huoltosulku SIVU 5 (7)

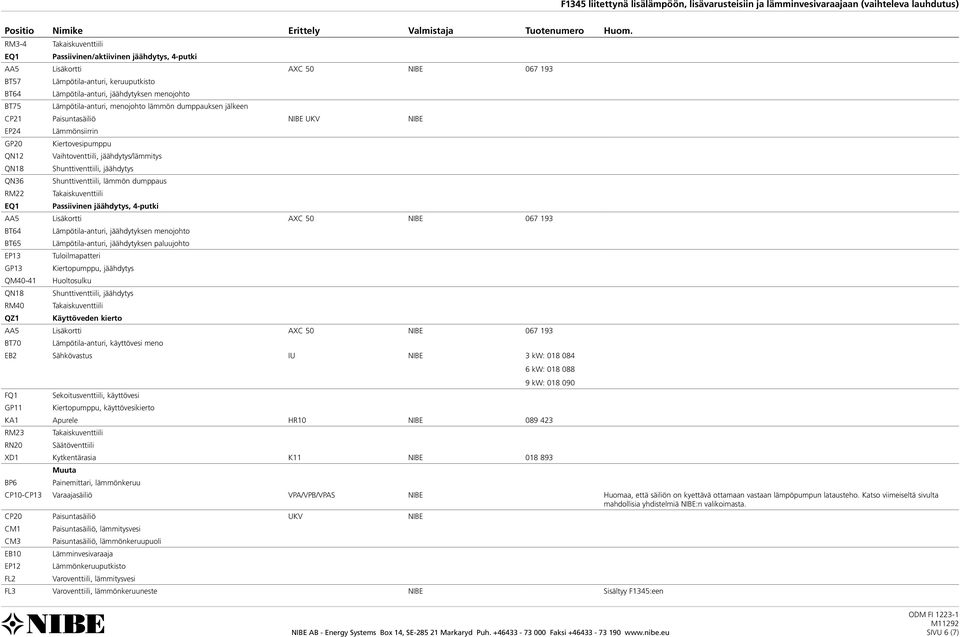

6 RM3-4 EQ1 Takaiskuventtiili Passiivinen/aktiivinen jäähdytys, 4-putki BT57 BT64 BT75 Lämpötila-anturi, keruuputkisto Lämpötila-anturi, jäähdytyksen menojohto Lämpötila-anturi, menojohto lämmön dumppauksen jälkeen CP21 Paisuntasäiliö NIBE UKV NIBE EP24 GP20 QN12 QN18 QN36 RM22 EQ1 Lämmönsiirrin Kiertovesipumppu Vaihtoventtiili, jäähdytys/lämmitys Shunttiventtiili, jäähdytys Shunttiventtiili, lämmön dumppaus Takaiskuventtiili Passiivinen jäähdytys, 4-putki BT64 BT65 EP13 GP13 QM40-41 QN18 RM40 QZ1 Lämpötila-anturi, jäähdytyksen menojohto Lämpötila-anturi, jäähdytyksen paluujohto Tuloilmapatteri Kiertopumppu, jäähdytys Huoltosulku Shunttiventtiili, jäähdytys Takaiskuventtiili Käyttöveden kierto BT70 Lämpötila-anturi, käyttövesi meno EB2 Sähkövastus IU NIBE 3 kw: kw: kw: FQ1 Sekoitusventtiili, käyttövesi GP11 Kiertopumppu, käyttövesikierto KA1 Apurele HR10 NIBE RM23 Takaiskuventtiili RN20 XD1 Kytkentärasia K11 NIBE Muuta BP6 Painemittari, lämmönkeruu CP10-CP13 Varaajasäiliö VPA/VPB/VPAS NIBE Huomaa, että säiliön on kyettävä ottamaan vastaan lämpöpumpun latausteho. Katso viimeiseltä sivulta mahdollisia yhdistelmiä NIBE:n valikoimasta. CP20 Paisuntasäiliö UKV NIBE CM1 Paisuntasäiliö, lämmitysvesi CM3 Paisuntasäiliö, lämmönkeruupuoli EB10 Lämminvesivaraaja EP12 Lämmönkeruuputkisto FL2 Varoventtiili, lämmitysvesi FL3 Varoventtiili, lämmönkeruuneste NIBE Sisältyy F1345:een SIVU 6 (7)

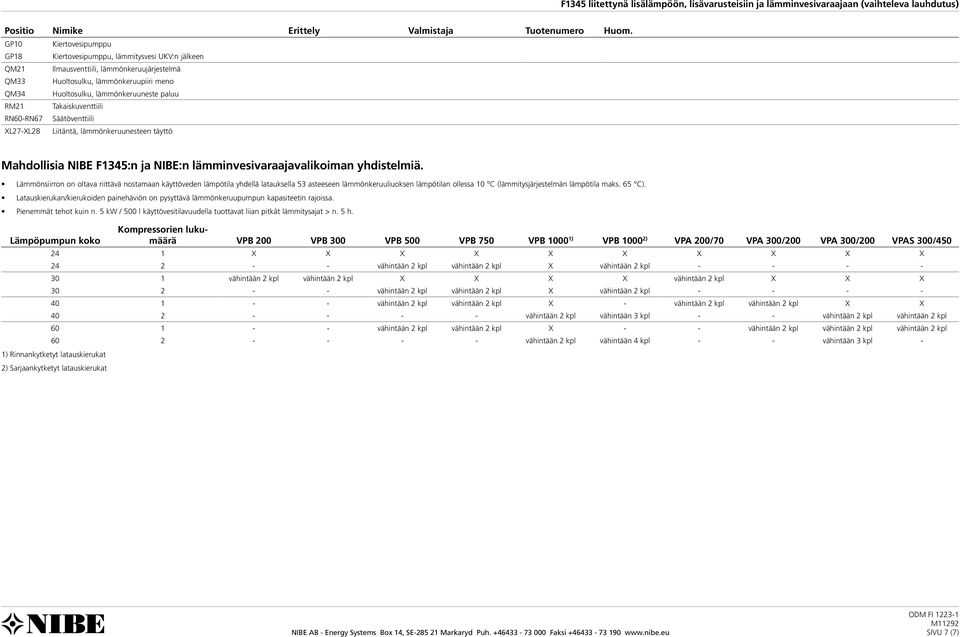

7 GP10 Kiertovesipumppu GP18 Kiertovesipumppu, lämmitysvesi UKV:n jälkeen QM21 Ilmausventtiili, lämmönkeruujärjestelmä QM33 Huoltosulku, lämmönkeruupiiri meno QM34 Huoltosulku, lämmönkeruuneste paluu RM21 Takaiskuventtiili RN60-RN67 XL27-XL28 Liitäntä, lämmönkeruunesteen täyttö Mahdollisia NIBE F1345:n ja NIBE:n lämminvesivaraajavalikoiman yhdistelmiä. Lämmönsiirron on oltava riittävä nostamaan käyttöveden lämpötila yhdellä latauksella 53 asteeseen lämmönkeruuliuoksen lämpötilan ollessa 10 C (lämmitysjärjestelmän lämpötila maks. 65 C). Latauskierukan/kierukoiden painehäviön on pysyttävä lämmönkeruupumpun kapasiteetin rajoissa. Pienemmät tehot kuin n. 5 kw / 500 l käyttövesitilavuudella tuottavat liian pitkät lämmitysajat > n. 5 h. Lämpöpumpun koko Kompressorien lukumäärä VPB 200 VPB 300 VPB 500 VPB 750 VPB ) VPB ) VPA 200/70 VPA 300/200 VPA 300/200 VPAS 300/ X X X X X X X X X X vähintään 2 kpl vähintään 2 kpl X vähintään 2 kpl vähintään 2 kpl vähintään 2 kpl X X X X vähintään 2 kpl X X X vähintään 2 kpl vähintään 2 kpl X vähintään 2 kpl vähintään 2 kpl vähintään 2 kpl X - vähintään 2 kpl vähintään 2 kpl X X vähintään 2 kpl vähintään 3 kpl - - vähintään 2 kpl vähintään 2 kpl vähintään 2 kpl vähintään 2 kpl X - - vähintään 2 kpl vähintään 2 kpl vähintään 2 kpl vähintään 2 kpl vähintään 4 kpl - - vähintään 3 kpl - 1) Rinnankytketyt latauskierukat 2) Sarjaankytketyt latauskierukat SIVU 7 (7)
