1 NIBE ILMAVESILÄMPÖPUMPPUOPAS OSA 3: OHJAUSYKSIKÖT SMO 20 SMO 40 NIBE ILMAVESILÄMPÖPUMPPUOPAS

2 NIBE SMO 20 Putkikytkentä (sähkövastus ennen vaihtoventtiiliä) AA25 SMO 20 BT1 Ulkolämpö lan anturi BT6 Lämpö la-anturi, käy öveden tuotanto BT7 Lämpö la-anturi, käy övesi huippu BT25 Lämpö la-anturi, ulkoinen menojohto BT50 Huoneanturi BT63 Lämpö lan anturi, ulkoinen menolämpö la sähkövastuksen jälkeen BT71 Lämpö la-anturi, ulkoinen paluujohto GP10 Kiertopumppu, lämmitysjärjestelmä QN10 Vaihtoven ili, käy övesi/lämmitysvesi EB1 Lisälämpö QM31 Sulkuven ili, lämmitysvesi meno QM32 Sulkuven ili, lämmitysvesi paluu QM43 Sulkuven ili Muuta CM1 Sulje u paisuntasäiliö, käy övesi CP5 Puskurivaraaja (UKV) CP10 Varaajasäiliö ja lämminvesivaraaja EB20 Sähkövastus FL2 Varoven ili, lämmitysjärjestelmä KA1 Apurele/kontaktori RN10 Säätöven ili EB1 Sähkövastus KA1 Apurele/kontaktori EB101 Lämpöpumppujärjestelmä BT3 Lämpö la-anturi, paluujohto BT12 Lämpö la-anturi, lauhdu men menojohto EB101 Lämpöpumppu FL10 Varoven ili GP12 Latauspumppu HQ1 Mudanero n QM1 Tyhjennysven ili, lämmitysjärjestelmä NIBE ILMAVESILÄMPÖPUMPPUOPAS

3 NIBE SMO 20 Putkikytkentä (sähkövastus vaihtoventtiilin jälkeen) AA25 SMO 20 BT1 Ulkolämpö lan anturi BT6 Lämpö la-anturi, käy öveden tuotanto BT7 Lämpö la-anturi, käy övesi huippu BT25 Lämpö la-anturi, ulkoinen menojohto BT50 Huoneanturi BT63 Lämpö lan anturi, ulkoinen menolämpö la sähkövastuksen jälkeen BT71 Lämpö la-anturi, ulkoinen paluujohto GP10 Kiertopumppu, lämmitysjärjestelmä QN10 Vaihtoven ili, käy övesi/lämmitysvesi EB1 Lisälämpö EB1 Sähkövastus KA1 Apurele/kontaktori HQ1 Mudanero n QM1 Tyhjennysven ili, lämmitysjärjestelmä QM31 Sulkuven ili, lämmitysvesi meno QM32 Sulkuven ili, lämmitysvesi paluu QM43 Sulkuven ili Muuta CM1 Sulje u paisuntasäiliö, käy övesi CP5 Puskurivaraaja (UKV) CP10 Varaajasäiliö ja lämminvesivaraaja EB20 Sähkövastus FL2 Varoven ili, lämmitysjärjestelmä KA1 Apurele/kontaktori RN10 Säätöven ili EB101 Lämpöpumppujärjestelmä BT3 Lämpö la-anturi, paluujohto BT12 Lämpö la-anturi, lauhdu men menojohto EB101 Lämpöpumppu FL10 Varoven ili GP12 Latauspumppu NIBE ILMAVESILÄMPÖPUMPPUOPAS

4 NIBE SMO 20 Putkikytkentä HUKV puskurisäiliöllä AA25 SMO 20 BT1 Ulkolämpö lan anturi BT6 Lämpö la-anturi, käy öveden tuotanto BT7 Lämpö la-anturi, käy övesi huippu BT25 Lämpö la-anturi, ulkoinen menojohto BT71 Lämpö la-anturi, ulkoinen paluujohto GP10 Kiertopumppu, lämmitysjärjestelmä QN10 Vaihtoven ili, käy övesi/lämmitysvesi EB1 Lisälämpö HUKV varaajassa RM16 yksisuuntaven ili QM31 Sulkuven ili, lämmitysvesi meno QM32 Sulkuven ili, lämmitysvesi paluu QM43 Sulkuven ili Muuta CM1 Sulje u paisuntasäiliö, käy övesi CP10 Varaajasäiliö ja lämminvesivaraaja EB20 Sähkövastus FL2 Varoven ili, lämmitysjärjestelmä KA1 Apurele/kontaktori RN10 Säätöven ili RM17 yksisuuntaven ili RN54 säätöven ili QM67 sulkuven ili EB101 Lämpöpumppujärjestelmä BT3 Lämpö la-anturi, paluujohto BT12 Lämpö la-anturi, lauhdu men menojohto EB101 Lämpöpumppu FL10 Varoven ili GP12 Latauspumppu HQ1 Mudanero n QM1 Tyhjennysven ili, lämmitysjärjestelmä NIBE ILMAVESILÄMPÖPUMPPUOPAS

5 NIBE SMO 20 HUKV ja HR30 / HR 40 HR 30 tekniset edot HR 40 tekniset edot NIBE ILMAVESILÄMPÖPUMPPUOPAS

6 NIBE SMO 20 Rakenne Sähkökomponen t AA2 AA4 AA4-XJ3 AA4-XJ4 AA7 FA1 X1 X2 SF1 PF3 UB1 UB2 Peruskor Näy ö USB-liitäntä Huoltoliitäntä (ei toimintoa) Lisärelekor Automaa varoke Lii nrima, sähkönsyö ö Lii nrima, kiertovesipumpun ohjaussignaali, anturi, AUX-tulot ja lämpöpumppu Katkaisin Laitekilpi Kaapeliläpivien, syö ökaapeli, sähkönsyö ö lisävarusteille Kaapeliläpivien, signaali Komponen kaavion merkinnät standardin IEC ja mukaan. NIBE ILMAVESILÄMPÖPUMPPUOPAS

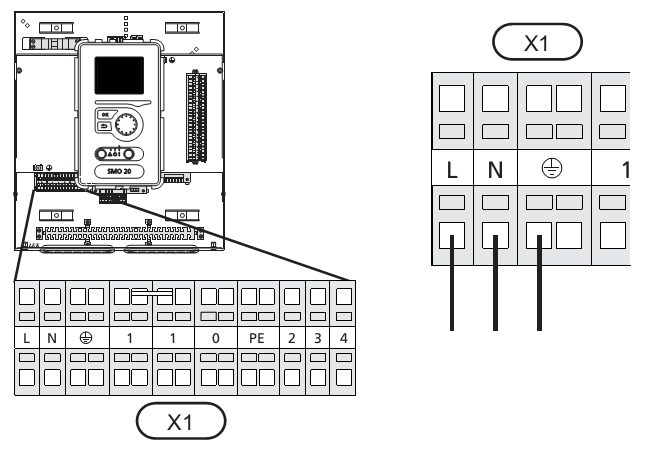

7 NIBE SMO 20 Sähkökytkentöjä Tiedonsiirto lämpöpumpun kanssa Sähköliitäntä SMO 20 kytketään turvakytkimeen, jonka kosketinväli on vähintään 3 mm. Johdinalan tulee vastata käytettävää varoketta. Syöttökaapeli sisältyy toimitukseen ja on tehtaalla kytketty liittimeen X1. Lämpöpumpun latauspumpun kytkentä Latauspumpun ohjaussignaali (PWM) NIBE ILMAVESILÄMPÖPUMPPUOPAS

8 NIBE SMO 20 Sähkökytkentöjä Ulkolämpötilan anturi (BT1) Lämpötilananturi, ulkoinen menolämpötila sähkövastuksen jälkeen (BT63) Lämpötila-anturi, käyttöveden tuotanto (BT6) Huoneanturi (BT50) Käyttövesituotanto aktivoidaan valikossa 5.2 tai aloitusoppaassa. Lämpötila-anturi, käyttövesi huippu (BT7) Porrasohjattu lisälämpö Lämpötila-anturi, ulkoinen menojohto (BT25) Varatilan relelähtö NIBE ILMAVESILÄMPÖPUMPPUOPAS

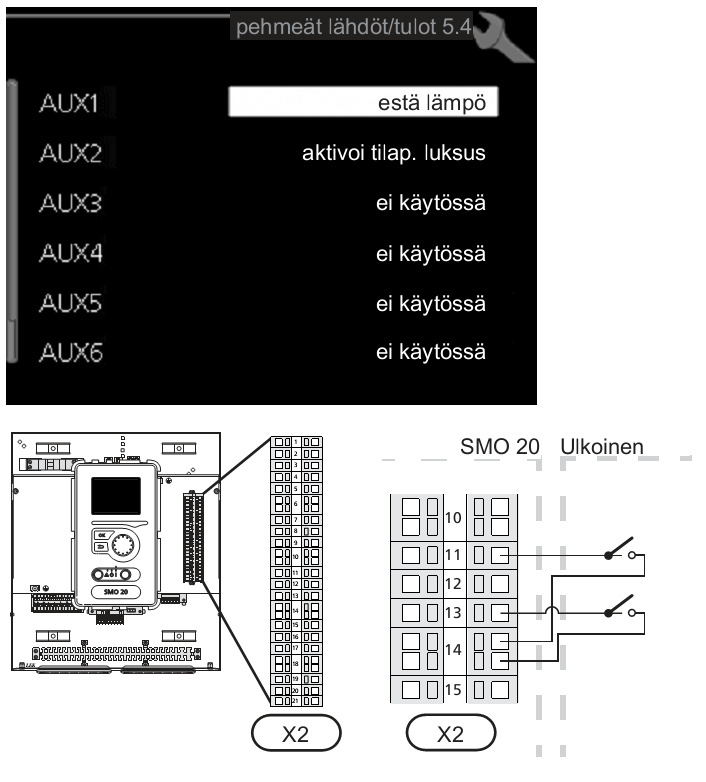

9 NIBE SMO 20 Sähkökytkentöjä Ulkoinen kiertovesipumppu (GP10) Vaihtoventtiili (QN10) Ulkoiset liitäntämahdollisuudet Valittavat tulot liitinrimassa X2 näille toiminnoille ovat AUX1 (X2:11), AUX2 (X2:12), AUX3 (X2:13), AUX4 (X2:15), AUX5 (X2:16) ja AUX6 (X2:17). Maadoitus kytketään liitinrimaan X2:14 ja X2:18 (lisätietoa on kytkentäkaaviossa). AUX-tulojen vaihtoehdot Lämpötila-anturi, ulkoinen paluujohto (BT71) Lämpötila-anturi, menojohto lisälämmönlähteen jälkeen Kontaktori lisälämmön ulkoiselle estolle Kosketin lämpöpumpunkompressorinulkoiselle estolle Kosketin ulkoiselle tariffiestolle Liitin "SG ready":lle Kosketin lämmityksen ulkoiselle estolle Kosketin aktivoinnille "tilapäinen luksus" Kosketin aktivoinnille "ulkoinen säätö" NIBE ILMAVESILÄMPÖPUMPPUOPAS

10 NIBE SMO 20 Käynnistys Käyttöönotto NIBE-ilma/vesi lämpöpumpun kanssa NIBE F2015/F2025 Noudata lämpöpumpun asennus- ja hoito-ohjeen luvussa Käyttöönotto ja säätö Käynnistys ja tarkastukset annettuja ohjeita. NIBE F2016/F2026/F2030/F2040/F2300 Noudata lämpöpumpun asennusohjeen luvussa Käyttöönotto ja säätö Käynnistys ja tarkastukset annettuja ohjeita. SMO Kytke lämpöpumpun jännite. 2. Kytke SMO 20:n jännite. 3. Noudata aloitusoppaan ohjeita SMO 20:n näytössä tai käynnistä aloitusopas valikossa 5.7. Käyttöönotto pelkällä lisälämmönlähteellä Noudata aloitusoppaan ohjeita ensimmäisen käynnistyksen yhteydessä, noudata muuten alla olevaa listaa. 1. Siirry valikkoon 4.2 käyttötila. 2. Merkitse vain lisäys valitsimella ja paina sitten OK. 3. Palaa päävalikoihin painamalla Takaisin-painiketta. NIBE ILMAVESILÄMPÖPUMPPUOPAS

11 NIBE SMO 40 Putkikytkentä (shunttiohjattu lisälämpö) EM1 Shun ohja u lisälämpö, ka la AA5 Lisävarustekor (SMO 40) BT52 Lämpö la-anturi, ka la CM5 Sulje u paisuntasäiliö EM1 Öljy/kaasuka la FL10 Varoven ili, lämmitysjärjestelmä QN11 Shun ven ili, lisälämpö EB101, EB102 Lämpöpumppujärjestelmä BT3 Paluulämpö la-anturi BT12 Lämpö la-anturi, lauhdu n meno EB101, EB102 Lämpöpumppu FL10 Varoven ili GP12 Latauspumppu HQ1 Mudanero n Muuta AA25 SMO 40 BT1 Ulkolämpö lan anturi BT6 Lämpö la-anturi, käy öveden tuotanto BT7 Lämpö la-anturi, käy övesi yläosa BT25 Lämpö la-anturi, lämpöjohto meno, ulkoinen BT71 Lämpö la-anturi, lämpöjohto paluu, ulkoinen CP10, CP11 Lämminvesivaraaja CP20 Paisuntasäiliö, UKV CM1 Sulje u paisuntasäiliö, lämmönkeruupuoli FL2 Varoven ili GP10 Kiertovesipumppu, ulkoinen lämmitysjärjestelmä QN10 Vaihtoven ili, käy övesi RN60 - RN63 Säätöven ili QM1 Tyhjennysven ili QM31 - QM32 QM43 Sulkuven ili Sulkuven ili Merkinnät standardin IEC ja mukaan. RM11 Takaiskuven ili NIBE ILMAVESILÄMPÖPUMPPUOPAS

12 NIBE SMO 40 Putkikytkentä (shunttiohjattu lisälämpö) EB101 NIBE F2040 AA25 SMO 40 AA25-BT1 Lämpötila-anturi, ulkoilma AA25-BT25 Lämpötila-anturi, menojohto AA25-BT71 Lämpötila-anturi, paluujohto AA25-QN11 Shunttiventtiili, lisälämpö AA25-GP10 Kiertovesipumppu, lämmitysjärjestelmä FL10 Varoventtiili GP12 HQ12 QM1 QM31 QM32 QM43 Latauspumppu CPD 11-25/65 tuote-nro CPD 11-25/75 tuote-nro Mudanerotin Tyhjennysventtiili Sulkuventtiili Säätöventtiili Sulkuventtiili Toiminta SMO 40 (AA25) ohjaa shunttiventtiiliä (QN11) ja kiertopumppua (GP10) SMO 40:n kautta. Ellei lämpöpumppu pysty pitämään menoveden lämpötilaa (BT25) haluttuna sisäyksikkö avaa shunttia(qn11) kun kattilan lämpötila (BT52) on yli 55 C. Shunttia (QN11) säädetään niin, että todellinen menoveden lämpötila vastaa laskettua menoveden lämpötilaa. Lämmön tarpeen pienentyessä niin paljon, ettei lisälämpöä tarvita shuntti suljetaan täysin. SMO 40 estää lämmityksen kiertopumpun jumiutumisen aktivoimalla sen 2 kertaa vuorokaudessa lämmityskauden ulkopuolella. Käyttövesi lämmitetään aina öljykattilassa tässä kytkennässä. Puskurisäiliön (CP5) tarve määritellään taulukon avulla. Suositeltavat lämmitysjärjestelmän vesitilavuudet F Minimi lavuus, lämmitysjärjestelmä lämmityksellä/ jäähdytyksellä Minimi lavuus, lämmitysjärjestelmä la ajäähdytyksellä 50 l 80 l 150 l 80 l 100 l 150 l NIBE ILMAVESILÄMPÖPUMPPUOPAS

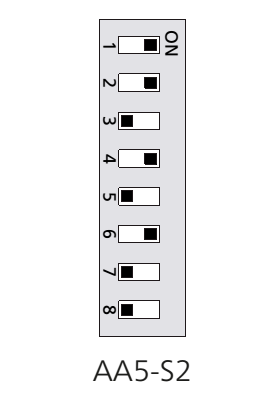

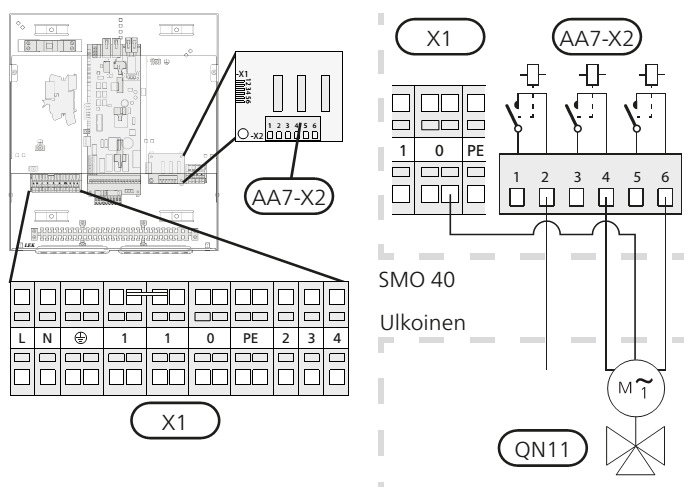

13 NIBE SMO 40 Sähkökytkennät (shunttiohjattu lisälämpö) Kattila-anturi (BT52) Ulkoinen esto (valinnainen) Kiertovesipumpun kytkentä (GP10) Shunttimoottorin kytkentä (QN11) DIP-Kytkin Asetukset Lisälämmön apureleen kytkentä Valikko järjestelmäasetukset Valitse: "shunttiohjattu lisälämpö". Valikko shunttiohjattu lisälämpö Täällä voit tehdä seuraavat asetukset: Valitse milloin lisälämmönlähteen tulee käynnistyä. Pienin käyntiaika. Alin kattilalämpötila, jolloin shuntti alkaa säätämään. Erilaiset shunttiasetukset. NIBE ILMAVESILÄMPÖPUMPPUOPAS

14 NIBE SMO 40 F2025/F2026/F2030/F2040/F2300 shunttiohjattu lisälämpö Sähköliitäntä Ulkolämpötila-anturi (BT1) SMO 40 kytketään turvakytkimeen, jonka kosketinväli on vähintään 3 mm. Johdinalan tulee vastata käytettävää varoketta. Syöttökaapeli sisältyy toimitukseen ja on tehtaalla kytketty liittimeen X1. Lämpötila-anturi, ulkoinen menojohto (BT25) Lämpöpumpun latauspumpun kytkentä Kytke kiertovesipumppu (EB101-GP12) kuvan mukaan liitinrimaan X4:6 (PE), X4:6 (N) ja X4:7 (230 V) peruskortissa (AA2). Lämpötila-anturi, ulkoinen paluujohto (BT71) Ohjaussignaali (EB101-GP12) kytketään liitinrimaan X4:7 (GND) ja X4:8 (PWM) tulokortissa (AA3) kuvan mukaan. Huoneanturi (BT50) Shunttiohjattu lisälämpö (QN11) Lisälämmön apurele (KA1) NIBE ILMAVESILÄMPÖPUMPPUOPAS

15 NIBE SMO 40 Putkikytkennät (porrasohjattu lisälämpö) EB1 Porrasohjattu lisälämpö AA5 Lisävarustekortti (SMO 40) Muuta CM5 Suljettu paisuntasäiliö AA25 SMO 40 EB1 Ulkoinen lisälämpö BT1 Ulkolämpötilan anturi FL10 Varoventtiili, lämmitysjärjestelmä BT6 Lämpötila-anturi, käyttöveden tuotanto QM42 - QM43 Sulkuventtiili, lämpöjohtopuoli BT7 Lämpötila, käyttövesi yläosa RN11 EB101, EB102 BT3 BT12 EB101, EB102 FL10 GP12 HQ1 QM1 QM31 - QM32 Säätöventtiili Lämpöpumppujärjestelmä Paluulämpötila-anturi Lämpötila-anturi, lauhdutin meno Lämpöpumppu Varoventtiili, lämmitysjärjestelmä Latauspumppu CPD 11-25/65 tuote-nro CPD 11-25/75 tuote-nro Mudanerotin Tyhjennysventtiili Sulkuventtiili BT25 BT71 CP10 - CP11 CP20 CM1 FL2 GP10 QN10 RN60 - RN61 Lämpötila-anturi, lämpöjohto meno, ulkoinen Lämpötila-anturi, lämpöjohto paluu, ulkoinen Lämminvesivaraaja Puskurisäiliö, UKV Suljettu paisuntasäiliö Varoventtiili Kiertovesipumppu, ulkoinen lämmitys järjestelmä Vaihtoventtiili, käyttövesi Säätöventtiili QM43 RM11 Sulkuventtiili Takaiskuventtiili Merkinnät standardin IEC ja mukaan. NIBE ILMAVESILÄMPÖPUMPPUOPAS

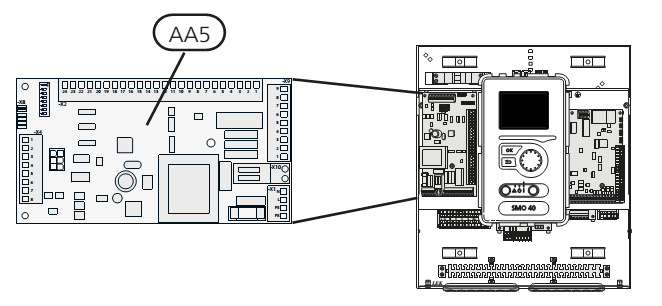

16 NIBE SMO 40 Rakenne Sähkökomponen t AA2 AA3 AA4 AA4-XJ3 AA4-XJ4 AA5 AA7 FA1 K2 X1 X2 SF1 PF3 UB1 UB2 Peruskor Tulokor Näy ö USB-liitäntä Huoltoliitäntä (ei toimintoa) Lisävarustekor Lisärelekor Automaa varoke Vara larele Lii nrima, sähkönsyö ö Lii nrima, AUX4 - AUX6 Katkaisin Laitekilpi Kaapeliläpivien, syö ökaapeli, sähkönsyö ö lisävarusteille Kaapeliläpivien, signaali Komponen kaavion merkinnät standardin IEC ja mukaan. AA5 AA5-X2 AA5-X4 AA5-X9 Lisävarustekor Lii nrima, anturi ja ulkoinen esto Lii nrima, edonsiirto Lii nrima, kiertovesipumppu, shun ja apurele AA5-S2 AA5-F1 DIP-kytkin Pienjännitevaroke, T4AH250V NIBE ILMAVESILÄMPÖPUMPPUOPAS

17 NIBE SMO 40 Sähkökytkennät (porrasohjattu lisälämpö) Kiertovesipumpun kytkentä (GP10) Lisälämpöportaiden kytkentä Asetukset Valikko järjestelmäasetukset Valitse: "porrasohjattu lisälämpö". Valikko porrasohjattu lisälämpö Täällä voit tehdä seuraavat asetukset: Valitse milloin lisälämmönlähteen tulee käynnistyä. Aseta sallittujen lisälämpöportaiden maksimimäärä. Jos binääristä porrastusta halutaan käyttää. DIP-kytkin NIBE ILMAVESILÄMPÖPUMPPUOPAS

18 NIBE SMO 40 Putkikytkennät (porrasohjattu lisälämpö) HUKV AA25 SMO 40 GP12 Latauspumppu BT1 Ulkolämpötilan anturi CPD 11-25/65 tuote-nro BT6 Lämpötila-anturi, käyttöveden tuotanto CPD 11-25/75 tuote-nro BT7 Lämpötila-anturi, käyttövesi huippu HQ1 Mudanerotin BT25 Lämpötila-anturi, ulkoinen menojohto QM1 Tyhjennysventtiili, lämmitysjärjestelmä BT71 Lämpötila-anturi, ulkoinen paluujohto QM31 Sulkuventtiili, lämmitysvesi meno GP10 Kiertopumppu, lämmitysjärjestelmä QM32 Sulkuventtiili, lämmitysvesi paluu QN10 Vaihtoventtiili, käyttövesi/lämmitysvesi QM43 Sulkuventtiili EB1 Lisälämpö HUKV varaajassa Muuta RM16 yksisuuntaventtiili CM1 Suljettu paisuntasäiliö, käyttövesi RM17 yksisuuntaventtiili CP10 Varaajasäiliö ja lämminvesivaraaja RN54 säätöventtiili EB20 Sähkövastus QM67 sulkuventtiili FL2 Varoventtiili, lämmitysjärjestelmä EB101, EB102 Lämpöpumppujärjestelmä KA1 Apurele/kontaktori BT3 Lämpötila-anturi, paluujohto RN10 Säätöventtiili BT12 EB101 EB102 FL10 Lämpötila-anturi, lauhduttimen menojohto Lämpöpumppu Lämpöpumppu Varoventtiili Merkinnät standardin IEC ja mukaan. NIBE ILMAVESILÄMPÖPUMPPUOPAS

19 NIBE SMO 40 HUKV ja HR30 / HR 40 HR 30 tekniset edot HR 40 tekniset edot NIBE ILMAVESILÄMPÖPUMPPUOPAS

20 NIBE SMO 40 Putkikytkennät (aktiivinen jäähdytys 4-putki) EQ1 Jäähdytysjärjestelmä QM43 Sulkuventtiili AA25-AA5 Lisävarustekortti SMO 40:ssa RM11 Säätöventtiili BT64 CP6 GP13 EB101 BT3 BT12 GP12 Lämpötila-anturi, jäähdytys menojohto Varaajasäiliö, jäähdytys Jäähdytyksen kiertovesipumppu Lämpöpumppujärjestelmä Paluulämpötila-anturi Lämpötila-anturi, lauhdutin meno Latauspumppu CPD 11-25/65 tuote-nro CPD 11-25/75 tuote-nro Komponenttikaavion merkinnät standardin IEC ja mukaan. EB101 FL10 HQ1 QM1 QM31-QM32 Lämpöpumppu Varoventtiili, lämmitysjärjestelmä Mudanerotin Tyhjennysventtiili Sulkuventtiili NIBE ILMAVESILÄMPÖPUMPPUOPAS

21 NIBE SMO 40 Sähkökytkennät (aktiivinen jäähdytys 4-putki) Vaihtoventtiilimoottorin kytkentä (QN12) DIP-kytkin Kiertovesipumpun kytkentä (GP13) Valikko lisävarusteet Valitse: "akt jää 4-putki". Valikko lämpötila Sisälämpötilan asetus (vaatii huonelämpötilan). Valikko jäähdytysasetukset Täällä voit tehdä seuraavat asetukset: Alin menolämpötila jäähdytyskäytössä. Latauspumpun kytkentä (GP12) Latauspumppua GP12 ei kytketä lisävarustekorttiin. Katso latauspumpun GP12 kytkentä asentajan käsikirjasta. Haluttu menolämpötila ulkolämpötilassa +20 ja +40 C. Aika jäähdytyksen ja lämmityksen välillä. Valinta ohjaako huoneanturi jäähdytystä. Miten paljon huonelämpötila saa laskea tai nousta halutun lämpötilan alle tai ylle ennen kuin lämpöpumppu siirtyy lämmitys- tai jäähdytyskäyttöön (vaatii huoneanturin). Jäähdytyksen asteminuuttitasot. Erilaiset shunttiasetukset. NIBE ILMAVESILÄMPÖPUMPPUOPAS

22 NIBE SMO 40 F2025/F2026/F2030/F2040/F2300 tiedonsiirto Tiedonsiirto lämpöpumpun kanssa Kytke lämpöpumppu (EB101) suojatulla kolmijohtimisella kaapelilla kuvan mukaisesti liitinrimaan X4:1 (A),X4:2 (B) ja X4:3 (GND) lisävarustekortissa (AA5). NIBE ILMAVESILÄMPÖPUMPPUOPAS
