1 KAKSOISKATTILAT ARITERM 520P+ ARITERM 520

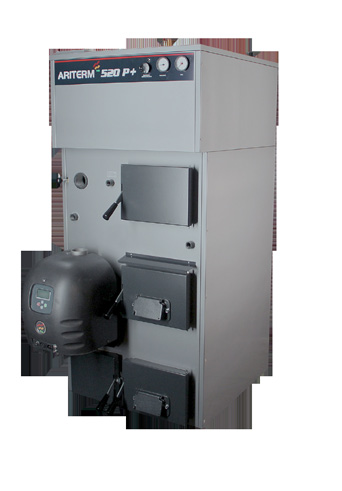

2 ARITERM 520P+ HUOM! Poltin myydään erikseen. VALINNAN VAPAUS Ariterm 520P+ kaksoiskattila on tehty lämmittäjille, jotka haluavat nauttia valinnan vapaudesta. Valitse puu, pelletti tai käytä molempia. Kattilaan on mahdollista kytkeä myös öljypoltin. Kattilassa on puupesän rinnalla erillinen tulipesä, joka mahdollistaa tehokkaan pelletin rinnakaiskäytön Ariterm BeQuem 20 -polttimella. Lämmitys siirtyy automaattisesti pelletille tai öljylle puun tuottaman energian loppuessa. Pelletin käyttäminen on vaivatonta, se on kotimaista ja uusiutuvaa lämmitysenergiaa. SUURI VESITILA JA TEHOKAS LÄMMINVESITUOTTO Kattilaa on saatavana sekä vasen- että oikeakätisenä. Suuri vesitila ja kattilan tehokas lämminvesituotto takaavat lämpimän käyttöveden riittävyyden vaativissakin käyttökohteissa. Varalämmönlähteeksi kattilaan on asennettu valmiiksi 6 kw:n sähkövastus. 1

3 TEKNISET TIEDOT Teho - puu kw - pelletti 20 kw - öljy 20 kw - sähkö 6 kw Vesitila 365 l 115 Lämminvestituotto 400 l / 45 C / 20 min 1570 Lisäsähkövastuksen max. upotussyvyyys Puupesän mitat 660 mm - syvyys 540 mm leveys 250 mm - korkeus 530 mm Puupesän tilavuus 70 l Eristys 50 mm mineraalivilla Paino 445 kg Kattilan mitat syvyys 790 mm - leveys 770 mm korkeus 1570 mm Rakennepaine - kattila 1,5 bar - kierukka 10 bar 790 Max. käyttölämpötila 110 C Savuhormisuositus Poltinsuositus haponkest. putki Ø mm tai muurattu mm², pituus min. 4 m Ariterm BeQuem 20 pellettipoltin tai tehoalueelle tarkoitetut esilämmittävät öljypolttimet Ariterm 520P+ korvaa Arimax 520+ kattilan 2

4 VARUSTELU VAKIOVARUSTEET: veden lämpö- ja painemittari sähkövastus 6 kw termostaatteineen savukaasulämpömittari vedonsäädin arina muuraustuki nelitiesekoitusventtiili puhdistusvälineet asennus- ja käyttöohjeet pellettipoltinsovite öljypoltinsovite Ariterm 520P+ kaksoiskattilaan on integroitu kiinteä lämminvesivaraaja, joka kasvattaa kattilan vesitilan 365 litraan. LISÄVARUSTEET: Arimax turvalaiteyksikkö ylikiehumisen estoon Ariterm BeQuem 20 -pellettipoltin POIKKILEIKKAUS PELLETTIOSAN POIKKILEIKKAUS PUUOSAN POIKKILEIKKAUS Pelletin tulipesä yhdistyy konvektorin kanssa. Tulipesän keraaminen taso nostaa palamislämpötilaa ja parantaa kattilan hyötysuhdetta. Pelletin tuhkaluukku 3

5 KATTILAN YHDETIEDOT Varaajaosassa ovat kattilaveden lämpöja painemittarit sekä sähkövastuksen termostaatti. 4 3 Puupesä oikealla 5 Puupesä vasemmalla Huom! Luukkujen kätisyys EI OLE vaihdettavissa. 1. Sähkövastuksen termostaatti ja 6 kw sähkövastus 2. Lisäsähkövastusyhde DN Vedonsäätäjän yhde DN Termostaattiyhde DN Tyhjennysyhde DN Paluu lämminvesivaraajasta DN Lähtö lämminvesivaraajaan DN Sekoitusventtiili DN 20 (TM 20) 9. Paisuntayhde DN Kylmävesi Ø 22 Cu 11. Lämmin käyttövesi Ø 22 Cu 12. Sähkösyöttö vastukselle 13. Turvaventtiilin yhde DN 15 4

6 ARITERM 520 Ariterm 520 kaksoiskattila on suunniteltu lämmittäjälle, joka haluaa itselleen vapauden lämmittää joko puulla tai öljyllä. Kattilassa on molemmille polttoaineille erilliset tulipesät, joita voidaan käyttää rinnakkain. Ariterm 520 kaksoiskattilassa on tilava 54 cm syvä tulipesä, joten puolen metrin puilla lämmitys sujuu tehokkaasti ja vaivattomasti. Öljyosan teho on 20 kw. Siksi kattila riittää mainiosti pientalon lämmitykseen myös öljyllä. Kattilan suuri vesitila ja kattilan tehokas lämminvesikierukka takaavat lämpimän käyttöveden riittävyyden vaativissakin kohteissa. 5

7 TEKNISET TIEDOT Teho - puu Vesitila kw - öljy 20 kw - sähkövalmius 6 kw Lämminvesituotto Lisäsähkövastuksen max upotussyvyys Puupesän mitat - syvyys Puupesän tilavuus Eristys Paino Rakennepaine 225 l 220 l / 45 C / 20 min 660 mm 540 mm - leveys 250 mm - korkeus 530 mm 70 l 50 mm mineraalivilla 350 kg - kattila 1,5 bar - kierukka 10 bar Max. käyttlämpötila 120 C Savuhormisuositus Poltinsuositus LVI-koodit: - pituus min. 4 m - haponkest. putki Ø muurattu cm² Kaikki tälle tehoalueelle tarkoitetut esilämmittävät öljy- tai kaasupolttimet Arimax 520 oikea (puupesä oikealla) Arimax 520 vasen (puupesä vasemmalla) 6

8 VARUSTELU VAKIOVARUSTEET: veden lämpö- ja painemittari savukaasulämpömittari vedonsäädin ja arina muuraustuki nelitiesekoitusventtiili turbulenssielimet puhdistusvälineet asennus- ja käyttöohjeet LISÄVARUSTE: Arimax turvalaiteyksikkö ylikiehumisen estoon POIKKILEIKKAUS ÖLJYOSAN POIKKILEIKKAUS PUUOSAN POIKKILEIKKAUS Tulipesän keraaminen taso nostaa palamislämpötilaa ja parantaa kattilan hyötysuhdetta. 7

9 KATTILAN YHDETIEDOT Puupesä oikealla 11 Puupesä vasemmalla Huom! Luukkujen kätisyys ON vaihdettavissa. 1. Kylmävesi Ø 22 Cu 2. Lämmin käyttövesi Ø 22 Cu 3. Lämpö/painemittarin yhde DN Vedonsäätäjän yhde DN Sähkövastusyhde DN Termostaattiyhde DN Paluu lämminvesivaraajasta DN Lähtö lämminvesivaraajaan DN Paisuntayhde DN Sekoitusventtiili DN Tyhjennysyhde DN Turvaventtiilin yhde DN 15 8

10 LADDOMAT MR40 LATAUSYKSIKKÖ Laddomat MR 40 latausyksikkö kaksoiskattiloille. Mikäli kaksoiskattilalla halutaan tuottaa merkittävä osuus lämmöntarpeesta puulla, on erillinen varaaja ja Laddomat MR 40 latausyksikkö hyviä lisävarusteita. Latausyksikön avulla kattila ja varaaja yhdistetään samaksi vesitilaksi ja kattila voidaan kytkeä lämmitysverkostoon perinteisellä tavalla. Sopiva varaajakoko on litraa. Puulla lämmitettäessä lämpöä tuotetaan enemmän kuin kulutetaan ja tällöin latauspumppu siirtää lämpöä kattilasta varaajaan. Latausyksikkö pitää kattilan lämpötilan tasaisena koko lämmitysjakson ajan. Kattilan oikea lämpötila pienentää merkittävästi puhdistustarvetta ja lisää kattilan käyttöikää. Kun lämmöntuotto loppuu, termostaatti pysäyttää automaattisesti latauspumpun. Kun kattilan lämpötila laskee alle varaajan lämpötilan, termostaatti käynnistää purkupumpun, joka siirtää lämpöä varaajasta takaisin kattilaan. Veden lämpötilan laskettua alle asetetun minimilämpötilan, öljypoltin käynnistyy ja lämmittää pelkästään kattilaa. Käyttöohje toimitetaan tuotteen mukana. Laddomat MR 40 latausyksikkö Tuote N:o

11 KATTILAN LIITTÄMINEN VARAAJAAN 1. Ariterm 520P+ kaksoiskattila 2. Paisunta-astia 3. Huoltosulkuventtiili 4. Varoventtiili 5. Täyttöventtiili 6. Terminen varolaite 7. Latausyksikkö Laddomat Säätökeskus Laddomat Lämminvesivaraaja 10

12 ORGANISATION CERTIFIED BY ARITERM OY PL 59 (Uuraistentie 1) 43101, Saarijärvi Puhelin (014) Oikeudet muutoksiin pidätetään
